K222HQLE - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	K222HQLE
Velikost obrazovky	21,5 palce (55 cm)
Maximální rozlišení	1920 x 1080 při 60 Hz
Technologie panelu	VA nebo TN podle modelu
Jas	250 cd/m² (typická)
Dynamický kontrast	100 000 000:1 max (ACM)
Doba odezvy	4 ms (šedá na šedou) nebo 5 ms
Pozorovací úhel	178° horizontálně, 178° vertikálně (CR=10) nebo 90°/65°
Vstupní konektory	VGA (D-Sub), HDMI, DisplayPort (podle modelu)
Integrované reproduktory	1 W x 2 (volitelně)
Spotřeba elektřiny (zapnuto)	19 W
Spotřeba elektřiny (pohotovostní režim)	0,5 W
Spotřeba elektřiny (vypnuto)	0,3 W
Napájení	100-240 V, 50/60 Hz
Rozměry (se stojanem)	508 x 390,5 x 207 mm
Hmotnost	3,1 kg
Náklon	-5° až +25°
Odnímatelná noha	Ano
Hlavní funkce	Menu OSD, nastavení jasu, kontrastu, teploty barev, herní režim, filtr modrého světla
Čištění	Vypněte a odpojte, použijte měkký hadřík bez rozpouštědel, nestříkejte tekutinu
Bezpečnost	Neotvírejte kryt, vyhýbejte se vlhkosti a přímému slunečnímu záření
Provozní teplota	5°C až 35°C
Skladovací teplota	-20°C až 60°C

Často kladené otázky - K222HQLE ACER

Jak připevnit monitor k stojanu?

Rozbalte stojan a položte jej na stabilní povrch. Připevněte nohu ke stojanu utažením pomocí záložky nebo mince. Poté vyjměte monitor z obalu a připevněte jej k noze.

Jak připojit monitor k počítači?

Vypněte obě zařízení. Zapojte videokabel (VGA, HDMI nebo DP) mezi monitor a počítač. Zapojte napájecí kabel monitoru a poté zapněte zařízení.

Co dělat, když obrazovka zůstane černá?

Zkontrolujte, zda je monitor zapnutý (modrá kontrolka). Ujistěte se, že je videokabel správně zapojen. Vyzkoušejte jiný zdroj vstupu. Pokud je kontrolka oranžová, monitor je v pohotovostním režimu, stiskněte tlačítko napájení.

Jak čistit LCD obrazovku?

Vypněte monitor a odpojte napájecí kabel. Použijte měkký hadřík mírně navlhčený roztokem bez rozpouštědel. Nikdy nestříkejte tekutinu přímo na obrazovku. Vyhýbejte se výrobkům s čpavkem nebo alkoholem.

Jaká nastavení jsou k dispozici v nabídce OSD?

Nabídka OSD umožňuje nastavit jas, kontrast, polohu, ostrost, teplotu barev, filtr modrého světla, režim ACM, vstupy, jazyk atd.

Jak snížit únavu očí?

Aktivujte filtr modrého světla pomocí vyhrazeného tlačítka nebo nabídky OSD. Nastavte jas a kontrast na pohodlnou úroveň. Dělejte pravidelné přestávky.

Mohu používat monitor s adaptérem VGA?

Ano, monitor je kompatibilní s analogovým VGA vstupem. Použijte standardní VGA kabel nebo adaptér z jiného typu konektoru.

Jaká je spotřeba elektřiny v pohotovostním režimu?

Spotřeba v pohotovostním režimu je 0,5 W a ve vypnutém režimu 0,3 W.

Má monitor integrované reproduktory?

Ano, některé modely obsahují reproduktory 1 W x 2. Zkontrolujte přítomnost audio výstupu na zadní straně.

Jak přepínat mezi vstupními zdroji?

Stiskněte tlačítko 'Vstup' (nebo 'Input') na předním panelu pro procházení dostupných zdrojů (VGA, HDMI, DP).

NÁVOD K OBSLUZE K222HQLE ACER

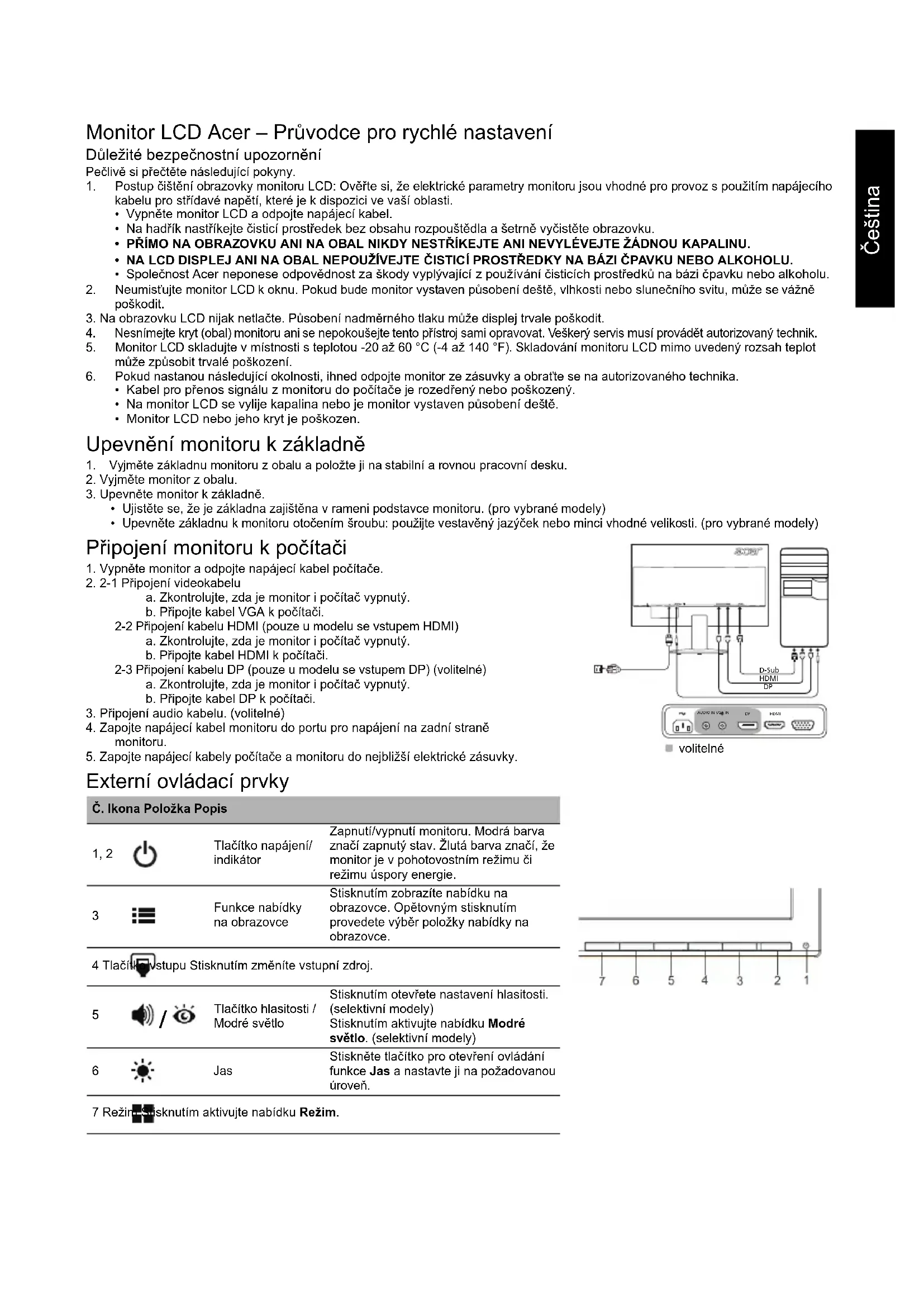

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nikdy netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte základnu monitoru z obalu a položte ji na stabilní a rovnou pracovní desku.
2. Vyjměte monitor z obalu.
3. Upevněte monitor k základně.
4. Ujistěte se, že je základna zajištěna v rameni podstavce monitoru. (pro vybrané modely)
5. Upevněte základnu k monitoru otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení videokabelu

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači.

2-2 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.

2-3 Připojení kabelu DP (pouze u modelu se vstupem DP) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojení audio kabelu. (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

Externí ovládací prvky

Č. Ikona Položka Popis
1,2	Tlačitko napájení/indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, ze monitor je v pohotovostním režimu Či režimu ǚspory energie.
3	Funkce nabídky na obrazovce	Stisknutím zobrazťe nabídku na obrazovce. Opětovnám stiskutim provedete výběr položky nabídky na obrazovce.
4 Tlačitú vystupu Stiskutím změníté vystupné zdroj.
5	Tlačitko hlasitosti / Modré světlo	Stiskutím otevřete nastavení hlasitosti. (sektivní modely)Stiskutím aktivujte nabídku Modré světlo. (sektivní modely)
6	Jas	Stisknéte tlačitko pro otevřeni ovládání funkce Jas a nastavte ji na požadovanou ćroven.

7 Režim Stisknutím aktivujte nabídku Režim.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojeno.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Užívání zařízení podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajišťuje recyklaci zařízení způsobem, jenž ochrání zdraví lidí i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný	LCD TFT
	Velikost 21,5"W (55 cm)
	Rozteč pixelù 0,248 mm (horizontal) × 0,248 mm (vertikálné)
	Jas	250 cd/m2(typický) 200 cd/m	2 (typický)
	Kontrast Max. 100 000 000 00:1 (ACM)
	Ühel sledování 178° (horizontal) 178° (vertikálné) (CR=10)		90° (horizontal) 65° (vertikálné) (CR=10)
	Doba odezvy 4 ms (GTG)	5 ms
	Typ panelu VA TN
	Video R, G, B analogové rozhrani
	Horizontalánlí frekvence 30 kHz až 80 kHz
	Vertikánlí frekvence 55 až 75 Hz
Barva zobrazení 16,7 Millionú
Frekvence bodù		175 MHz
Maximálí rozlěsení		1920 x 1080 př 60 Hz
Funkce Plug & Play		VESA DDCCI/DDC2B
Spotěba energia (př jesu 200 nitú)	Režim Zapnuto	19 W	19 W
	Režim spánku	0,5 W	0,5 W
	Režim Vypnuto	0,3 W	0,3 W
Konektor vstupu		D-Sub HDMI (pouze model se vystupem HDMI) DP (pouze model se vystupem DP) (volitelné)
Vstupné videosignál		Analogový: 0,7 Vp-p (standardni), 75 OHM, positivné HDMI (pouze model se vystupem HDMI) (volitelné) DP (pouze model se vystupem DP) (volitelné)
Reproduktory		1 W x 2 (volitelné)
Maximálí velikost obrazovky		Horizontalálné: 476,6 mm Vertikálné: 268,1 mm
Zdroj napájení		100–240 V, 50/60 Hz
Podmíky okolního prostřédí		Provozní teplata: 5 °C až 35 °CSkladovací teplata: -20 °C až 60 °CProvozní vlhkest: 10 % až 85 %
Rozměry		508 (§) x 390,5 (V) x 207 (H) mm
Hmotnost (čistá hmotnost)		3,1 kg (čistá)
Technické udaje mechanismu		Nakloněni: -5° až +25°Otačeni: NeNastavení výšky: NeOtočeni: NeOdnimatehný stojan: Ano
Externí ovládací prvky	Splinača a tlačitka	Tlačitko napájeni NABÍDKA/ENTER	Vstup Tlačitko hasitosti/Modré světlo RežimAutomaticická konfigurace (jen pro model s analogovým vystupem)GammaTeplata barev sRGB6osy odstin6osá sytost Hlasitost (volitelné)JazykČasový limit nabídky na obrazovce Vstup Formát DP (volitelné)
	Funkce	Jas Kontrast Modré světlo ACM Horizontalánlí pozice (jen pro model s analogovým vystupem) Vertikánlí pozice (jen pro model s analogovým vystupem) Zaostřeni (jen pro model s analogovým vystupem) Hodiny (jen pro model s analogovým vystupem)	Automaticická konfigurace (jen pro model s analogovým vystupem) GammaTeplata barev sRGB6osy odstin6osá sytost Hlasitost (volitelné)JazykČasový limit nabídky na obrazovce Vstup Formát DP (volitelné)
Specifikace se u�单litych modelu a vružnych oblastech liši.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

1. Při čištění obrazovky LCD monitoru: Ujistěte se, že jmenovité elektrické hodnoty vašeho monitoru jsou vhodné pro provoz při napájení střídavým proudem dostupném ve vaší lokalitě.

Vypněte LCD monitor a vytáhněte napájecí kabel ze zásuvky. - Nastříkejte na hadřík čisticí roztok neobsahující rozpouštědla a jemně obrazovku vyčistěte. NIKDY NESTŘÍKEJTE ŽÁDNOU TEKUTINU PŘÍMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVEJTE NA LCD OBRAZOVKU ANI NA KRYT ŽÁDNÉ ČISTICÍ PROSTŘEDKY S OBSAHEM AMONIAKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za poškození v důsledku použití čisticích prostředků s obsahem amoniaku nebo alkoholu.

1. Neumisťujte LCD monitor blízko okna. Vystavení monitoru dešti, vlhkosti nebo světlu ho může vážně poškodit.
2. LCD obrazovku nevystavujte tlaku. Nadměrný tlak může způsobit trvalé poškození displeje.
3. Neodstraňujte kryt, ani se nepokoušejte opravovat tento přístroj vlastnoručně. Servis jakéhokoli druhu má vykonat autorizovaný technik.
4. LCD monitor skladujte v místnosti s teplotou od -20° do 60 °C (-4° až 140 °F). Skladování LCD monitora v prostředí mimo tohoto rozsahu může vést k trvalému poškození.
5. Monitor okamžitě vypojte ze sítě a volejte autorizovaného technika, pokud dojde k některé z následujících situací:
6. Signální kabel mezi monitorem a PC je roztřepený nebo poškozený.
7. Na LCD monitor se vyleje tekutina nebo je monitor vystaven dešti.
8. Dojde k poškození LCD monitoru nebo pouzdra.

Připevnění monitoru na podstavec

1. Podstavec monitoru vyberte z balení a umístěte ho na stabilní a rovný pracovní povrch.
2. Vyberte monitor z balení.
3. Pripevnite rameno stojana monitora k podstavcu.
4. Ubezpečte sa, že podstavec je uzamknutý do ramena stojana monitora. (pre vybrané modely)
5. Upevnite podstavec na rameno stojana monitora otáčaním skrutky, pričom použijete integrované uško alebo vhodnú mincu. (pre vybrané modely)

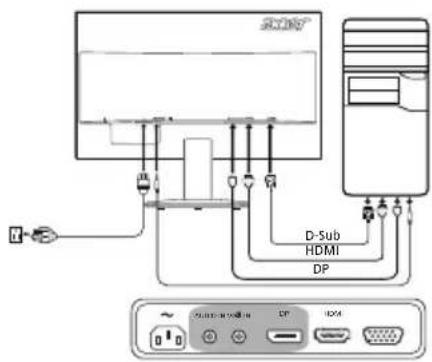

Pripojenie monitora k počítaču

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojenie obrazového kábla

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte obrazový kábel VGA k počítaču.

2-2 Pripojte kábel HDMI (iba model so vstupom HDMI)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel HDMI k počítaču.

2-3 Pripojte kábel DP (iba model so vstupom DP) (voliteľné)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

1. Pripojte kábel Audio. (voliteľné)
2. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
3. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.

Vonkajšie ovládače

1,2	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
3 Funko-OSD		Stlačením zobrazité ponuku OSD. Opátovnám stlačením zadáte vyber v ponuke OSD.
4 Tlačid-Vstupu		Stlačením tlačidla možete prepínat zdroje vstupu.
5	Tlačidlo hlasitosti / Modré svetlo	Stlačením tlačidla aktivujete systém na ovládanie hlasitosti. (vybrné modely) Stlačením aktivujte ponuku Modré svetlo. (vybrné modely)
6	Jas	Stlačením tlačidla otvorite nastavenie Jas a nastavíte ho na preferovanú úroveř.

7 Režim: stlačením aktivujte ponuku Režim.

voliteľné

Predpisy a bezpečnostné upozornenia

Upozornenie úradu FCC

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú ustanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiovej komunikácie.

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Poznámka: Tienené káble

Všetky pripojenia k iným počítačovým zariadeniam musia byť vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o EMK.

Poznámka: Periférne zariadenia

Poznámka: Používatelia z Kanady

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.
