K222HQLE - Monitör ACER - Ücretsiz kullanım kılavuzu

Ürün Tipi	LCD Monitör
Marka	Acer
Model	K222HQLE
Ekran Boyutu	21,5 inç (55 cm)
Maksimum Çözünürlük	60 Hz'de 1920 x 1080
Panel Teknolojisi	Modele göre VA veya TN
Parlaklık	250 cd/m² (tipik)
Dinamik Kontrast	Maks. 100.000.000:1 (ACM)
Tepki Süresi	4 ms (griden griye) veya 5 ms
Görüş Açısı	178° yatay, 178° dikey (CR=10) veya 90°/65°
Giriş Konnektörleri	VGA (D-Sub), HDMI, DisplayPort (modele göre)
Dahili Hoparlörler	1 W x 2 (isteğe bağlı)
Güç Tüketimi (çalışırken)	19 W
Güç Tüketimi (beklemede)	0,5 W
Güç Tüketimi (kapalı)	0,3 W
Güç Kaynağı	100-240 V, 50/60 Hz
Boyutlar (tabanlı)	508 x 390,5 x 207 mm
Net Ağırlık	3,1 kg
Eğim	-5° ila +25°
Çıkarılabilir Ayak	Evet
Ana İşlevler	OSD menüsü, parlaklık, kontrast, renk sıcaklığı, oyun modu, mavi ışık filtresi ayarları
Temizlik	Kapatın ve fişini çekin, çözücü içermeyen yumuşak bir bez kullanın, sıvı sıkmayın
Güvenlik	Kutuyu açmayın, nemden ve doğrudan güneş ışığından kaçının
Çalışma Sıcaklığı	5°C ila 35°C
Depolama Sıcaklığı	-20°C ila 60°C

Sık sorulan sorular - K222HQLE ACER

Monitörü tabana nasıl sabitlerim?

Tabanı ambalajından çıkarın ve sağlam bir zemine yerleştirin. Ayağı, bir çıkıntı veya bozuk para kullanarak vidalayarak tabana sabitleyin. Ardından monitörü ambalajından çıkarın ve ayağa takın.

Monitörü bilgisayara nasıl bağlarım?

Her iki cihazı da kapatın. Video kablosunu (VGA, HDMI veya DP) monitör ile bilgisayar arasına bağlayın. Monitörün güç kablosunu takın, ardından cihazları açın.

Ekran siyah kalırsa ne yapmalıyım?

Monitörün açık olduğunu kontrol edin (mavi ışık). Video kablosunun doğru takılı olduğundan emin olun. Başka bir giriş kaynağı ile test edin. Işık turuncu ise monitör bekleme modundadır, güç düğmesine basın.

LCD ekranı nasıl temizlerim?

Monitörü kapatın ve güç kablosunu çekin. Çözücü içermeyen bir solüsyonla hafifçe nemlendirilmiş yumuşak bir bez kullanın. Asla sıvıyı doğrudan ekrana sıkmayın. Amonyak veya alkol içeren ürünlerden kaçının.

OSD menüsünde hangi ayarlar mevcut?

OSD menüsü parlaklık, kontrast, konum, netlik, renk sıcaklığı, mavi ışık filtresi, ACM modu, girişler, dil vb. ayarlamaya olanak tanır.

Göz yorgunluğunu nasıl azaltabilirim?

Özel düğme veya OSD menüsü aracılığıyla mavi ışık filtresini etkinleştirin. Parlaklık ve kontrastı rahat bir seviyeye ayarlayın. Düzenli aralar verin.

Monitörü bir VGA adaptörüyle kullanabilir miyim?

Evet, monitör analog VGA girişiyle uyumludur. Standart bir VGA kablosu veya başka bir bağlayıcı türünden adaptör kullanın.

Bekleme modunda güç tüketimi nedir?

Bekleme modunda güç tüketimi 0,5 W, kapalı modda ise 0,3 W'tır.

Monitörde dahili hoparlör var mı?

Evet, bazı modellerde 1 W x 2 hoparlör bulunur. Arkada bir ses çıkışının varlığını kontrol edin.

Giriş kaynakları arasında nasıl geçiş yapabilirim?

Ön paneldeki 'Giriş' (veya 'Input') düğmesine basarak mevcut kaynakları (VGA, HDMI, DP) döngüleyin.

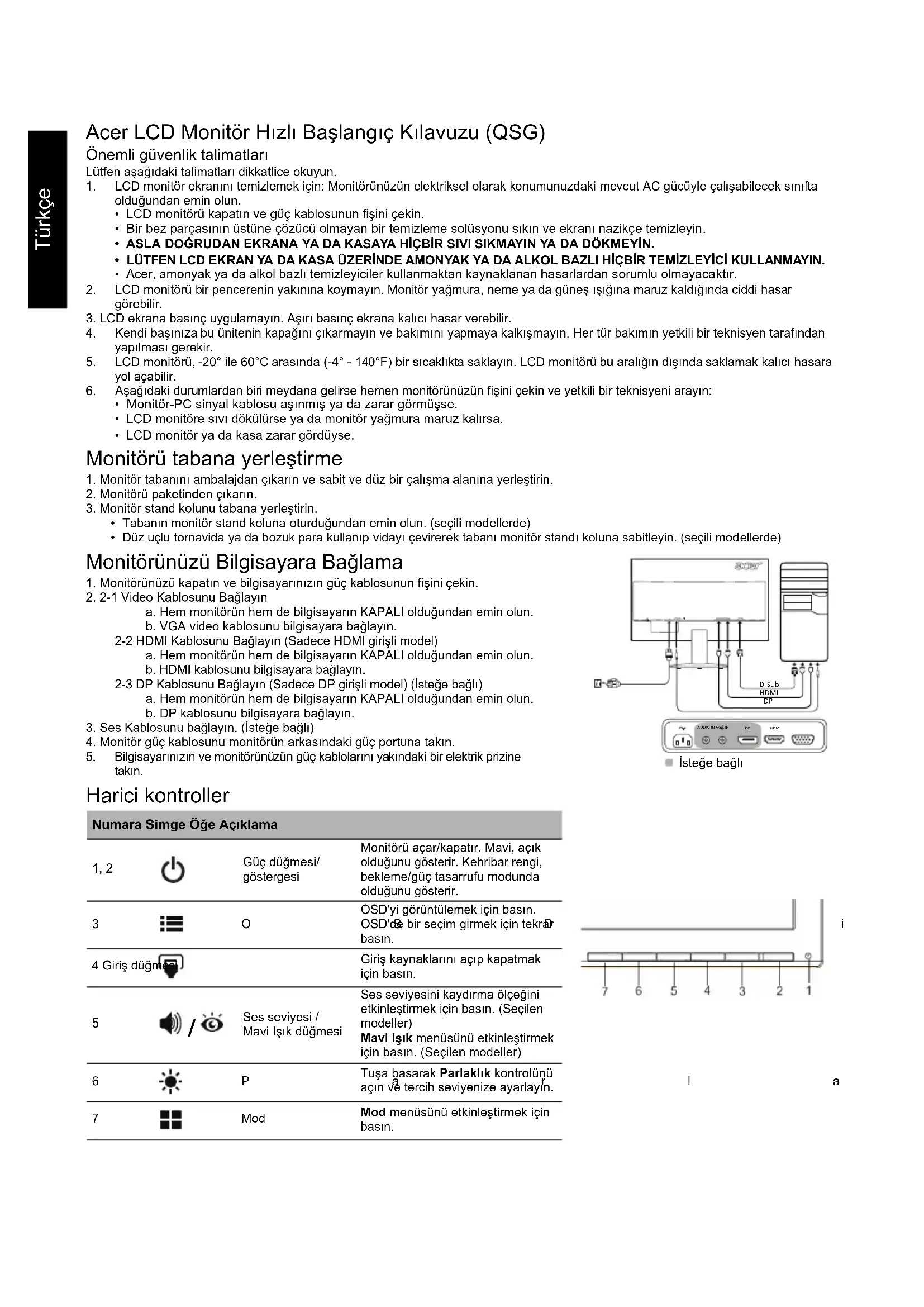

KULLANIM KILAVUZU K222HQLE ACER

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün, bulunduğunuz konumdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üzerine çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılmalıdır.
8. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:

Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.

LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa. - LCD monitör ya da kasa zarar görmüşse.

Monitörü tabana yerleştirme

1. Monitör tabanını ambalajdan çıkarın ve sabit ve düz bir çalışma alanına yerleştirin.
2. Monitörü paketinden çıkarın.
3. Monitör stand kolunu tabana yerleştirin.

Tabanın monitör stand koluna oturduğundan emin olun. (seçili modellerde) - Düz uçlu tornavida ya da bozuk para kullanıp vidayı çevirerek tabanı monitör stand koluna sabitleyin. (seçili modellerde)

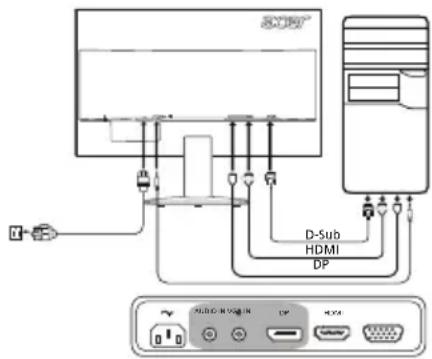

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin. 2.2-1 Video Kablosunu Bağlayın

a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. VGA video kablosunu bilgisayara bağlayın.

2-2 HDMI Kablosunu Bağlayın (Sadece HDMI girişi model) a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun.

b. HDMI kablosunu bilgisayara bağlayın.

2-3 DP Kablosunu Bağlayın (Sadece DP girişli model) (İsteğe bağlı)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın.

1. Ses kablosunu bağlayın. (İsteğe bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.

Harici kontroller

Numara Simge Öğe Açıklama
1, 2	Güçduğmesi/göstergesi	Monitor üçar/kapatır. Mavi,;açıkolduguṇu gõsterir. Kehribar rengi,bekleme/güçtasarrufu modundaolduguṇu gõsterir.
3	O	OSD'yi:gürçüntülemek icin basın.OSD'da bir seçim girmek icin tektrbasın.
4 Girişduğme		Giriş kaynak;lari nı acıp kapatmakiçın basın.
5	/	Ses seviyesi/Mavi lşıkduğmesi	Ses seviyesi kaydlıma olçebinietkinleşirmek icin basın.(Seçilenmodeller)Mavi lşıkmenüsunü etkinleşirmek icin basın.(Seçilen modeller)
6	P	Tuşasa basarak Parlak;lıkkontrolünncanlı tercih seviyenize ayarlayn.
7	Mod	Mod menüsunü etkinleşirmek icinbasın.

İsteğe bağlı

1

a

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir. Bununla birlikte, bu müdahalenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alma aygıtını kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:

• Alıcı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardımcı satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk Beyanı

Bu belge ile Acer Inc., bu LCD monitörün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT'nin enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı Kablolar

Diğer bilişim aygıtlarıyla yapılacak tüm bağlantılar, EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel Aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma Koşulları

Bu aygıt FCC Kurallarının 15. maddesine uygundur. Çalışma şu iki şarta bağlıdır: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı Kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanılarak Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürüci Sistemi TFT Renkli LCD
	Boyut 21,5"W (55 cm)
	Piksel Araişi 0,248 mm (Y) x 0,248 mm (D)
	Parlakık	250 cd/m2 (Tipik) 200 cd/m	2 (Tipik)
	Kontrast 100.000.000:1 Maks (ACM)
	Görüllebilir Aci 178° (Y) 178° (D) (CR=10) 90° (Y) 65° (D) (CR=10)
	Tepki Süresi 4 ms (G - G) 5 ms
	Panel Türü VA TN
	Video R, G, B Analog	Arabirim
	Yatay Frekans 30 kHz - 80 kHz
	Dikey Frekans 55 - 75 Hz
Ekran Renkleri 16,7 Milyon
Dot Clock 175 MHz
Maksimum Çozunurlük		1920 x 1080 @ 60 Hz
Tak ve Kullan		VESA DDCCI/DDC2B
Güç Tüketimi (200 nitte)	Aşık Mod	19 W	19 W
	Uyku Modu	0,5 W	0,5 W
	Kapali Mod	0,3 W	0,3 W
Girlis Bağlayüzı		D-Sub HDMI (Sadece HDMI Girişi Model)DP (Sadece DP Girisi Model) (Istelve bah)i
Girlis Video Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, PozitifHDMI (Sadece HDMI Girişi Model) (Istelve bah)iDP (Sadece DP Girisi Model) (Istelve bah)i
Hoparlörler		1 W x 2 (Istelve bah)i
Maksimum Ekran Būṭuqlugu		Yatay: 476,6 mmDikey: 268,1 mm
Güç Kaynagi		100-240 V, 50/60 Hz
Çevresel Durumlar		Çalıma Sıcaki:i: 5° ila 35°C Saklama Sıcaki:i: -20° ila 60°CÇalıma Nem Araişi: %10 ila %85
Boyutlar		508 (G) x 390,5 (Y) x 207 (D) mm
Ağırlik (N. W.)		3,1 kg (net)
Mekanizma Teknik Özellikleri		Eşim: -5° - +25°Donus: HayirBoy ayarlamasi: HayirPivot: HayirAyrlabllr ayak noktası: Evet
Harici kontroller	Anahler/Dügmeler	Güç DüɡmesiMENÜ/GIRIS	GirisSes seviyesi/Mavi ilek duğmesi	ParlaklikMod
	İsglevler	ParlaklikKontrastMavi ilekACM Yatay Konum (sadece Analog girigi model)Dükey Konum (sadece Analog girigi model)Odek (sadece Analog girigi model)Saat (sadece Analog girigi model)	Oto. Yaplandirma (sadeceAnalog girigi model)GammaRenk Sıcaki:i sRGB6 eks. Ton6 eks. Doygun.Ses Seviyesi (Istelve bah)iDilOSD Zaman AşimiGirisDP Formati (Istelve bah)i	Genişi ModOtomatik KaynakAşın Hiz (Istelve bah)i Kisayol AtamaDDC/CIHizl Biplt ModuEkran BilgisiTüm Ayarlan Sifirla
Teknik özellikler, modele ve/veya bölgye,gore dejisiklik,gösterir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
