K222HQLE - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD-monitor
Kaubamärk	Acer
Mudel	K222HQLE
Ekraani suurus	21,5 tolli (55 cm)
Maksimaalne eraldusvõime	1920 x 1080 @ 60 Hz
Paneeli tehnoloogia	VA või TN mudelist olenevalt
Heledus	250 cd/m² (tüüpiline)
Dünaamiline kontrast	100 000 000:1 max (ACM)
Reageerimisaeg	4 ms (hallilt hallile) või 5 ms
Vaatenurk	178° horisontaalne, 178° vertikaalne (CR=10) või 90°/65°
Sisendühendused	VGA (D-Sub), HDMI, DisplayPort (mudelist olenevalt)
Sisseehitatud kõlarid	1 W x 2 (valikuline)
Elektritarbimine (töörežiim)	19 W
Elektritarbimine (ooterežiim)	0,5 W
Elektritarbimine (väljalülitatud)	0,3 W
Toide	100-240 V, 50/60 Hz
Mõõtmed (koos alusega)	508 x 390,5 x 207 mm
Netokaal	3,1 kg
Kallutus	-5° kuni +25°
Eemaldatav jalg	Jah
Peamised funktsioonid	OSD menüü, heleduse, kontrasti, värvitemperatuuri, mängurežiimi, sinise valguse filtri seadistused
Puhastamine	Lülitage välja ja ühendage lahti, kasutage pehmet lappi ilma lahustita, ärge pihustage vedelikku
Ohutus	Ärge avage korpust, vältige kokkupuudet niiskuse ja otsese päikesevalgusega
Töötemperatuur	5°C kuni 35°C
Ladustamistemperatuur	-20°C kuni 60°C

Korduma kippuvad küsimused - K222HQLE ACER

Kuidas kinnitada monitor alusele?

Pakkige alus lahti ja asetage see stabiilsele pinnale. Kinnitage jalg alusele, keerates seda keelekesega või mündi abil. Seejärel võtke monitor pakendist välja ja kinnitage see jalale.

Kuidas ühendada monitor arvutiga?

Lülitage mõlemad seadmed välja. Ühendage videokaabel (VGA, HDMI või DP) monitori ja arvuti vahele. Ühendage monitori toitekaabel, seejärel lülitage seadmed sisse.

Mida teha, kui ekraan jääb mustaks?

Kontrollige, et monitor on sisse lülitatud (sinine tuli). Veenduge, et videokaabel on korralikult ühendatud. Katsetage teise sisendallikaga. Kui tuli on oranž, on monitor ooterežiimis, vajutage toitenuppu.

Kuidas puhastada LCD-ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba lahusega. Ärge kunagi pihustage vedelikku otse ekraanile. Vältige ammoniaagi- või alkoholipõhiseid tooteid.

Millised seaded on saadaval OSD-menüüs?

OSD-menüü võimaldab reguleerida heledust, kontrasti, asukohta, teravust, värvitemperatuuri, sinise valguse filtrit, ACM-režiimi, sisendeid, keelt jne.

Kuidas vähendada silmade väsimust?

Aktiveerige sinise valguse filter spetsiaalse nupu või OSD-menüü kaudu. Seadistage heledus ja kontrast mugavale tasemele. Tehke regulaarselt pause.

Kas ma saan monitori kasutada VGA-adapteriga?

Jah, monitor ühildub analoogse VGA-sisendiga. Kasutage standardset VGA-kaablit või adapterit teist tüüpi ühendusest.

Mis on elektritarbimine ooterežiimis?

Ooterežiimi elektritarbimine on 0,5 W ja väljalülitatud režiimis 0,3 W.

Kas monitoril on sisseehitatud kõlarid?

Jah, mõned mudelid sisaldavad 1 W x 2 kõlareid. Kontrollige tagaküljel heliväljundi olemasolu.

Kuidas vahetada sisendallikaid?

Vajutage esipaneelil nuppu 'Sisend' (või 'Input'), et kerida saadaolevate allikate (VGA, HDMI, DP) vahel.

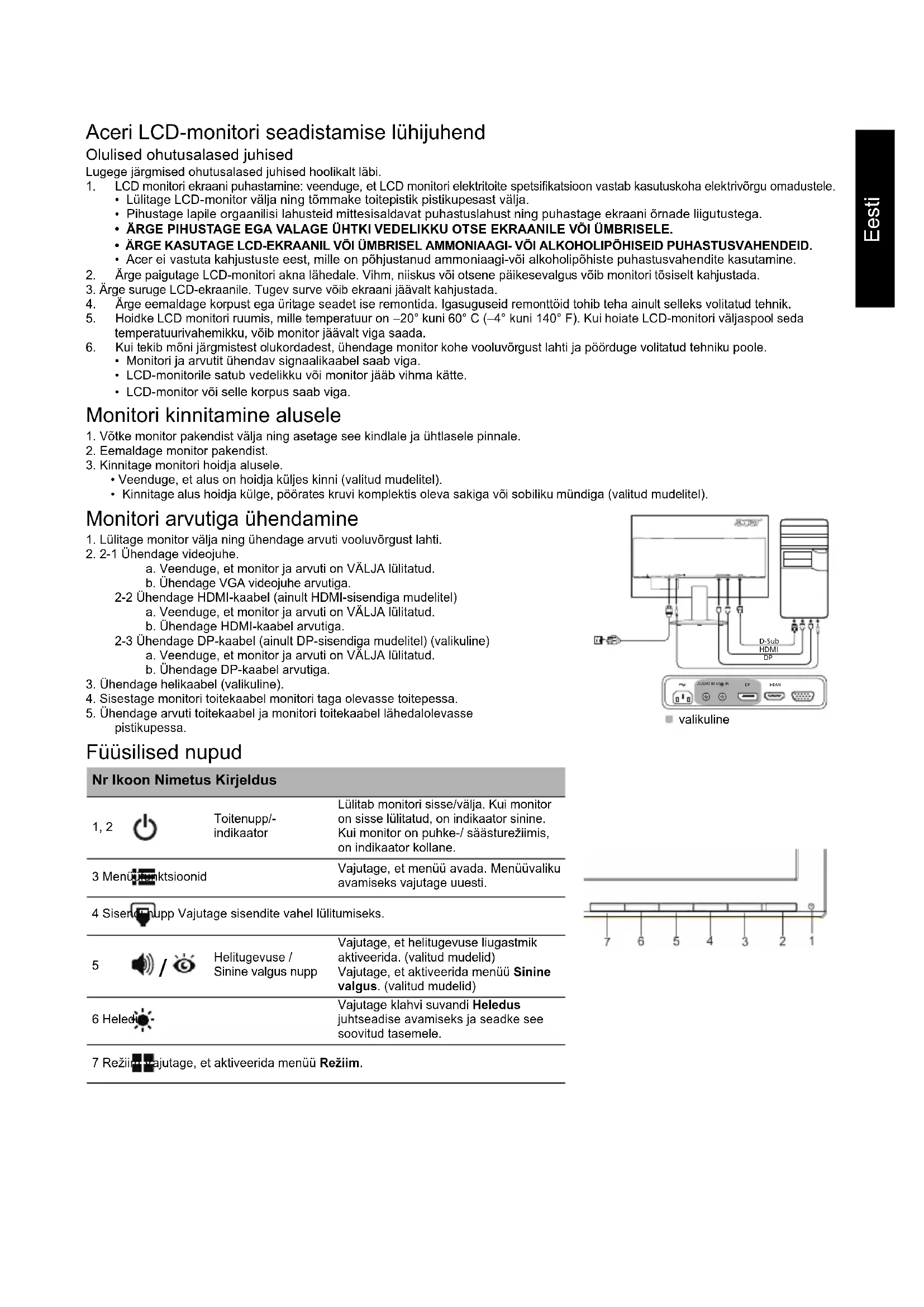

KASUTUSJUHEND K222HQLE ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: veenduge, et LCD-monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.
2. Lülitage LCD-monitor välja ja tõmmake toitepistik pistikupesast välja.
3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega.
4. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.
6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.
7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
8. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD monitori ruumis, mille temperatuur on -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
12. Monitori ja arvutit ühendav signaalikaabel saab viga.
13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
14. LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Võtke monitor pakendist välja ning asetage see kindlale ja ühtlasele pinnale.
2. Eemaldage monitor pakendist.
3. Kinnitage monitori hoidja alusele.
4. Veenduge, et alus on hoidja küljes kinni (valitud mudelitel).
5. Kinnitage alus hoidja külge, pöörates kruvi komplektis oleva saki või sobiva mutriga (valitud mudelitel)

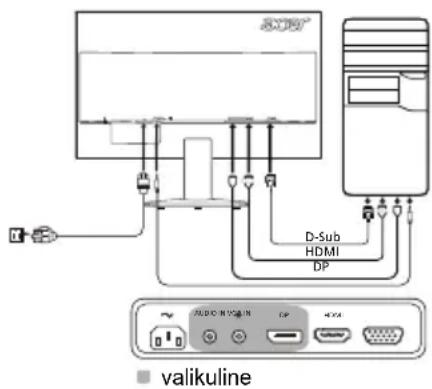

Monitorior arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage HDMI-kaabel arvutiga.

2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) (valikuline)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.

b. Ühendage DP-kaabel arvutiga.

Nr Ikon Nimetus Kirjeldus
1,2	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/ säästurežiimis, on indikaator kollane.
3 Menütenaktsoinid		Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uuesti.
4 Sisendnupp Vajutage sisendite vahel lülitumiseks.
5	Helitugevuse / Sinine valgus nupp	Vajutage, et helitugevuse liugastmik aktiveerida. (valitud mudelid) Vajutage, et aktiveerida menüü Sinine valgus. (valitud mudelid)
6 Heled		Vajutage klahvi suvandi Heledus juhtseadise avamiseks ja seadke see soovitud tasemele.
7 Režimi vajutage, et aktiveerida menüü Režiim.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-televisiooniinsenerilt.

CE vastavusdeklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitorikahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu: varjestatud juhtmed

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu: välisseadmed

Seadmega võib ühendada ainult B-klassi piirväärtustele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasneb tõenäoliselt raadio- ja televisioonivastuvõtu häireid.

Ettevaatust!

Igasugused töö heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel tuleb juhinduda järgmisest kahest ettekirjutusest: (1) seade ei tohi tekitada kahjulikke raadiolaineid ja (2) seade peab vastu võtma igasuguseid raadiolaineid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiolaineid.

Tähelepanu: Kanada kasutajad

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tähis näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpöhöme Värviline TFT LCD
	Suurus 21,5"W (55 cm)
	Pikslī mōöttmed 0,248 mm (H) × 0,248 mm (V)
	Heledus	250 cd/m2(tüüpiline) 200 cd/m	2(tüüpiline)
	Kontrastsus Max 10000000:1 (ACM)
	Vaatenurk 178° (H)	178° (V) (CR = 10) 90° (H) 65° (V) (CR = 10)
	Reageerimisaeg 4 ms (G-st G-ni) 5 ms
	Paneeli tūp VA TN
	Video R, G, B analogogliides
	H-sagedus 30 kHz-30 kHz
	V-sagedus 55-75 Hz
Värvitäpsus		16,7 Miljon
Pikslisagedus		175 MHz
Maksimaalne lahutusvõime		1920 x 1080 @ 60 Hz
Isehälestumine		VESA DDCCI/DDC2B
Elektrarbimine (200 niti juures)	Sisselūlitatuna	19 W	19 W
	Puhkerežiimis	0,5 W	0,5 W
	Väljalūlitatuna	0,3 W	0,3 W
Sisendpistik		D-Sub HDMI (ainult HDMI-sisendiga mudelitet)DP (ainult DP-sisendiga mudelitet) (valikuline)
Video sisendsignaal		Analoog: 0,7 Vp-p (standardne), 75 OHM, Positiivene HDMI (ainult HDMI-sisendiga mudelitet) (valikuline)DP (ainult DP-sisendiga mudelitet) (valikuline)
Kōlarid		1 W x 2 (valikuline)
Ekraani maksimaalsed mōöttmed		Horisontaalne: 476,6 mmVertikaalne: 268,1 mm
Toiteallikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töotemperatuur: 5° kuni 35°C Säilitamistemperatuur: -20° kuni 60°C Nisiskustase: 10% kuni 85%
Mōöttmed		508 (L) x 390,5 (K) x 207 (S) mm
Mass (netomass)		3,1 kg (neto)
Mehaanilised andmed		Kaldenurk: -5° kuni +25° Pöördenurk: ei Körguse reguleerimisvahemik: ei Pöördepunkt: ei Lahtivöetav jalg: jah
Fūūsillised nupud	Lūlilid/nupud	ToitenuppENU/U/SISENE	SisendHelitugevuse/Sinine valgus nupp Heledus Režim
	Funktsionid	Heledus Kontrastsus Sinine tuli ACM H-asend (ainult analoogsisendiga mudelitet) V-asend (ainult analoogsisendiga mudelitet) Fookus (ainult analoogsisendiga mudelitet) Keel Menüü ajapirang Sisend DP-formaat (valikuline)
Tehnilised andmed erinevad mudeliti ja/vöi piirkonniti.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
