Typ produktu	Monitor LCD
Marka	Acer
Model	K222HQLE
Rozmiar ekranu	21,5 cala (55 cm)
Maksymalna rozdzielczość	1920 x 1080 przy 60 Hz
Technologia panelu	VA lub TN w zależności od modelu
Jasność	250 cd/m² (typowa)
Kontrast dynamiczny	100 000 000:1 maks. (ACM)
Czas reakcji	4 ms (szary do szarego) lub 5 ms
Kąt widzenia	178° poziomo, 178° pionowo (CR=10) lub 90°/65°
Złącza wejściowe	VGA (D-Sub), HDMI, DisplayPort (w zależności od modelu)
Wbudowane głośniki	1 W x 2 (opcjonalnie)
Pobór mocy (praca)	19 W
Pobór mocy (gotowość)	0,5 W
Pobór mocy (wyłączenie)	0,3 W
Zasilanie	100-240 V, 50/60 Hz
Wymiary (z podstawą)	508 x 390,5 x 207 mm
Masa netto	3,1 kg
Nachylenie	-5° do +25°
Odłączana podstawa	Tak
Główne funkcje	Menu OSD, regulacja jasności, kontrastu, temperatury barwowej, tryb gry, filtr światła niebieskiego
Czyszczenie	Wyłączyć i odłączyć, użyć miękkiej szmatki bez rozpuszczalników, nie spryskiwać płynem
Bezpieczeństwo	Nie otwierać obudowy, unikać wystawiania na wilgoć i bezpośrednie światło słoneczne
Temperatura pracy	5°C do 35°C
Temperatura przechowywania	-20°C do 60°C

Często zadawane pytania - K222HQLE ACER

Jak przymocować monitor do podstawy?

Rozpakuj podstawę i umieść ją na stabilnej powierzchni. Przymocuj nóżkę do podstawy, dokręcając za pomocą wypustki lub monety. Następnie wyjmij monitor z opakowania i przymocuj go do nóżki.

Jak podłączyć monitor do komputera?

Wyłącz oba urządzenia. Podłącz kabel wideo (VGA, HDMI lub DP) między monitorem a komputerem. Podłącz kabel zasilający monitora, a następnie włącz urządzenia.

Co zrobić, jeśli ekran pozostaje czarny?

Sprawdź, czy monitor jest włączony (niebieska dioda). Upewnij się, że kabel wideo jest prawidłowo podłączony. Przetestuj z innym źródłem sygnału. Jeśli dioda jest pomarańczowa, monitor jest w trybie gotowości, naciśnij przycisk zasilania.

Jak wyczyścić ekran LCD?

Wyłącz monitor i odłącz kabel zasilania. Użyj miękkiej szmatki lekko zwilżonej roztworem bez rozpuszczalników. Nigdy nie spryskuj płynem bezpośrednio na ekran. Unikaj produktów zawierających amoniak lub alkohol.

Jakie ustawienia są dostępne w menu OSD?

Menu OSD umożliwia regulację jasności, kontrastu, pozycji, ostrości, temperatury barwowej, filtru światła niebieskiego, trybu ACM, wejść, języka itp.

Jak zmniejszyć zmęczenie oczu?

Włącz filtr światła niebieskiego za pomocą dedykowanego przycisku lub menu OSD. Ustaw jasność i kontrast na komfortowym poziomie. Rób regularne przerwy.

Czy mogę używać monitora z adapterem VGA?

Tak, monitor jest kompatybilny z analogowym wejściem VGA. Użyj standardowego kabla VGA lub adaptera z innego typu złącza.

Jaki jest pobór mocy w trybie gotowości?

Pobór mocy w trybie gotowości wynosi 0,5 W, a w trybie wyłączenia 0,3 W.

Czy monitor ma wbudowane głośniki?

Tak, niektóre modele zawierają głośniki 1 W x 2. Sprawdź obecność wyjścia audio z tyłu.

Jak przełączać między źródłami wejściowymi?

Naciśnij przycisk 'Wejście' (lub 'Input') na przednim panelu, aby przewijać dostępne źródła (VGA, HDMI, DP).

INSTRUKCJA OBSŁUGI K222HQLE ACER

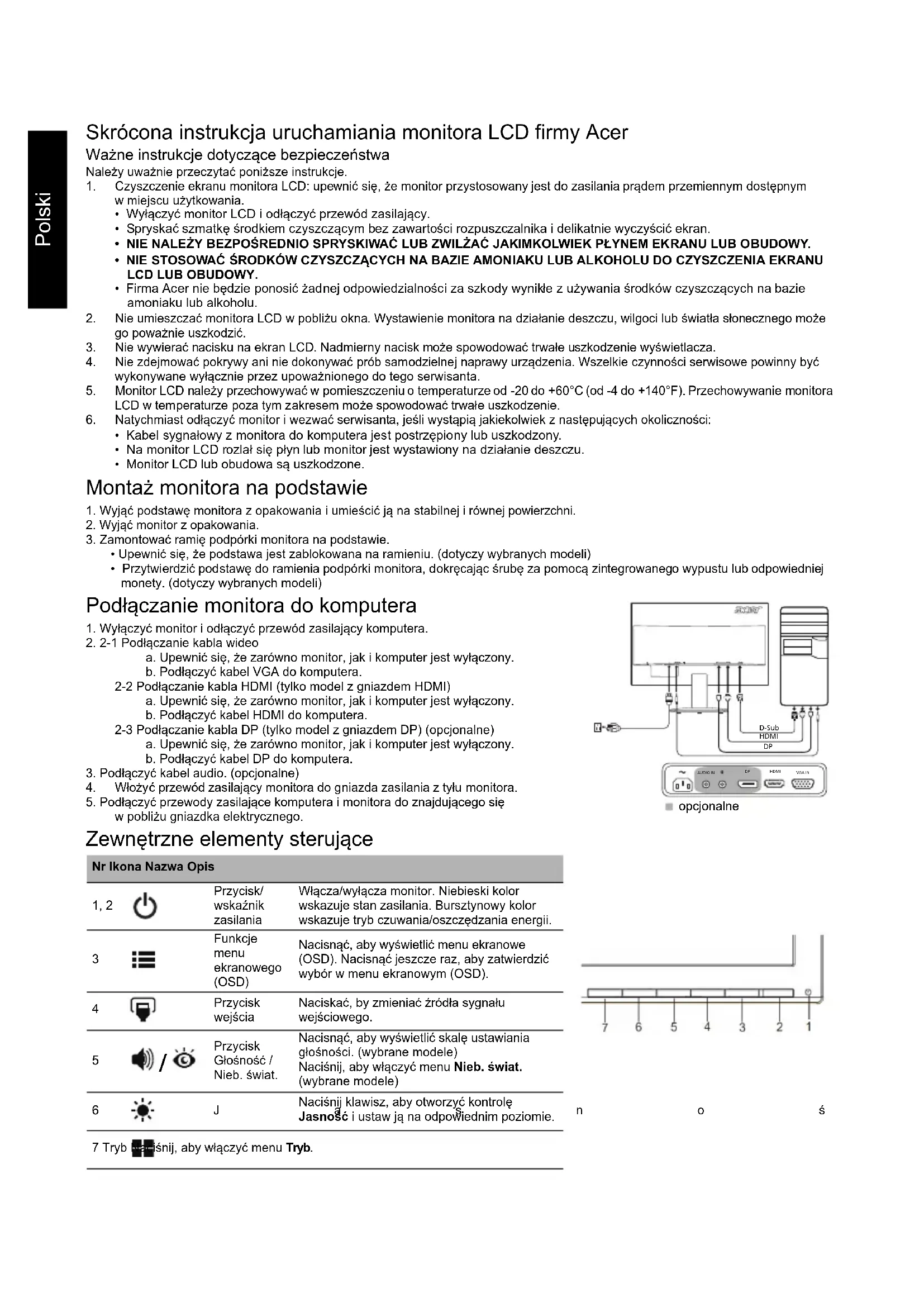

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać te instrukcje.

1. Czyszczenie ekranu monitora LCD: upewnić się, że monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
4. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
5. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.
7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do +60°C (od -4 do +140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.
10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony. - Na monitor LCD rozlała się ciecz lub monitor jest wystawiony na działanie deszczu. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć podstawę monitora z opakowania i umieścić ją na stabilnej i równej powierzchni.
2. Wyjąć monitor z opakowania.
3. Zamontować ramię podpórki monitora na podstawie.
4. Upewnić się, że podstawa jest zablokowana na ramieniu. (dotyczy wybranych modeli)
5. Przytwierdzić podstawę do ramienia podpórki monitora, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

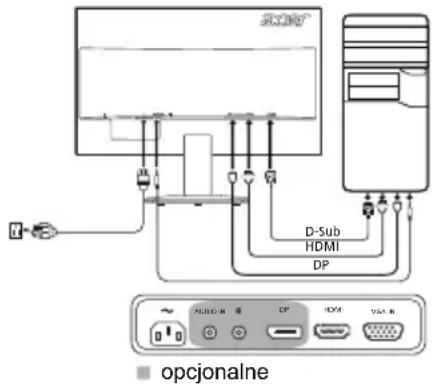

Podłączanie monitora do komputera

1. Włączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla video

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel HDMI do komputera.

2-3 Podłączanie kabla DP (tylko model z gniazdem DP) (opcjonalne)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel DP do komputera.

1. Podłączyć kabel audio. (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.

Zewnętrzne elementy sterujące

Nr Ikona Nazwa Opis
1, 2	Przycisk/ wskaznik zasilania	Wącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszcźedzania energia.
3	Funkcję menu ekranowej (OSD)	Nacisnám, aby wyświetlic menu ekranowe (OSD). Nacisnám jesteczne raz, aby zatr,wierdzić wybor w menu ekranowym (OSD).
4	Przycisk wejscia	Naciská, by zmienić zródla sygnalu wejsciowego.
5	Przycisk Głowosć / Nieb. swiat.	Nacisnám, aby wyświetlic skale ustawiania głowosnosci. (wybrane modele) Nacisnij, aby wączyć menu Nieb. swiat. (wybrane modele)
6	J	Nacisnij klawisz, aby otworzyć kontrôle Jasnosć i ustaw są na odpowiednim poziomie.

7 Tryb snu, aby wywołać menu Tryb.

n 0

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych, a jeśli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, włączając i wyłączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekoprojektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga dot. przewodów ekranowanych

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenia należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga dot. urządzeń peryferyjnych

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Informacja dla użytkowników w Kanadzie

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzi i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można zostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy Colorowy wyswietlacz LCD TFT
	Rozmiar 21,5"W (55 cm)
	Rozstaw piksei 0,248 mm (w poziomie) × 0,248 mm (w pionie)
	Jasność	250 cd/m² (typowa) 200 cd/m	2 (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178" (w poziomie) 178" (w pionie) (CR=10)		90° (w poziomie) 65° (w pionie) (CR=10)
	Czas reakci 4 ms (od G do G) 5 ms
	Typ panelu VA TN
	Wideo Interfejs analogowy R, G, B
	Częstotliwość pozioma 30-80 kHz
	Cȩstotliwość pionowa 55-75 Hz
Wyświetlane kolory 16,7 milliona
Zegar punktowy 175 MHz
Maksymalna rozdzielcieść		1920 x 1080 przy czȩstotliwość 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Pobó romy (przy 200 nitach)	Tryb wączenia	19 W	19 W
	Tryb uźpienia	0,5 W	0,5 W
	Tryb wymiarczenia	0,3 W	0,3 W
Zȩcie wejsciowe		D-Sub HDMI (tylko model z wejsciem HDMI) DP (tylko model z wejsciem DP) (opcjonalnie)
Wejsciowy syngial video		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnie HDMI (tylko model z wejsciem HDMI) (opcjonalnie) DP (tylko model z wejsciem DP) (opcjonalnie)
Głowniki		1 W x 2 (opcjonalnie)
Maksymalny Rozmiar ekranu		Poziomo: 476,6 mm Pionowo: 268,1 mm
Śródlz zasiliania		100-240 V, 50/60 Hz
Kwestie sądowskowe		Temperatura pracy: od 5 do 35°C Temperatura przechowyyania: od -20 do 60°C Wilgotność otoczenia podczas pracy: od 10 do 85%
Wymiary		508 (szer.) × 390,5 (wys.) × 207 (gl.) mm
Waga (netto)		3,1 kg (netto)
Specyfikacja Mechanizmów		Pochylenie: Od -5" do +25" Obrót: Nie Regulacja wysokość: Nie Obrót w pionie: Nie Zdejmowalna podpórká: Tak
Zewétrzne elementy sterujuce	Przelącznik/przyciski	Przycisz kask zasiliania MENU/WPROWADź Przycisk Glośność/Nieb. swiat.	Jasność Tryb
	Funkcje	Jasność Kontrast Nieb. swiatlo ACM Ustaw. poz. (tylko model z węjsciem analogowy) Ustaw. pion. (tylko model z wȩjsciem analogowy) Ostróść (tylko model z wȩjsciem analogowy) Zegar (tylko model z wȩjsciem analogowy) Wejsciem analogowy Format DP (opcjonalnie)	Tryb szeroki Autom.);}Over Drive (opcjonalnie) Przypis. przyc. skrotu DDC/CI Tryb szyb. uruch Wyswiestlanie informacja Resetuj wszt. ustaw.
Dane techniczne zależ od modelu i/lub regionu.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
