K222HQLE - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Acer
Modell	K222HQLE
Bildschirmgröße	21,5 Zoll (55 cm)
Maximale Auflösung	1920 x 1080 bei 60 Hz
Panel-Technologie	VA oder TN je nach Modell
Helligkeit	250 cd/m² (typisch)
Dynamischer Kontrast	100 000 000:1 max (ACM)
Reaktionszeit	4 ms (Grau zu Grau) oder 5 ms
Blickwinkel	178° horizontal, 178° vertikal (CR=10) oder 90°/65°
Eingangsanschlüsse	VGA (D-Sub), HDMI, DisplayPort (je nach Modell)
Integrierte Lautsprecher	1 W x 2 (optional)
Stromverbrauch (Betrieb)	19 W
Stromverbrauch (Standby)	0,5 W
Stromverbrauch (Aus)	0,3 W
Stromversorgung	100-240 V, 50/60 Hz
Abmessungen (mit Standfuß)	508 x 390,5 x 207 mm
Nettogewicht	3,1 kg
Neigung	-5° bis +25°
Abnehmbarer Fuß	Ja
Hauptfunktionen	OSD-Menü, Helligkeit, Kontrast, Farbtemperatur, Spielmodus, Blaulichtfilter
Reinigung	Ausschalten und Netzstecker ziehen, ein weiches, lösungsmittelfreies Tuch verwenden, keine Flüssigkeit aufsprühen
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit und direkte Sonneneinstrahlung vermeiden
Betriebstemperatur	5°C bis 35°C
Lagertemperatur	-20°C bis 60°C

Häufig gestellte Fragen - K222HQLE ACER

Wie befestige ich den Monitor am Standfuß?

Packen Sie den Standfuß aus und stellen Sie ihn auf eine stabile Oberfläche. Befestigen Sie den Fuß am Standfuß, indem Sie mit einer Lasche oder einer Münze anschrauben. Nehmen Sie dann den Monitor aus der Verpackung und befestigen Sie ihn am Fuß.

Wie schließe ich den Monitor an einen Computer an?

Schalten Sie beide Geräte aus. Verbinden Sie das Videokabel (VGA, HDMI oder DP) zwischen Monitor und Computer. Schließen Sie das Netzkabel des Monitors an und schalten Sie die Geräte ein.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (blaue LED). Stellen Sie sicher, dass das Videokabel richtig angeschlossen ist. Testen Sie eine andere Eingangsquelle. Wenn die LED orange ist, befindet sich der Monitor im Standby-Modus, drücken Sie die Einschalttaste.

Wie reinige ich den LCD-Bildschirm?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel. Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit einer lösungsmittelfreien Lösung. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm. Vermeiden Sie Produkte mit Ammoniak oder Alkohol.

Welche Einstellungen sind im OSD-Menü verfügbar?

Das OSD-Menü ermöglicht die Einstellung von Helligkeit, Kontrast, Position, Schärfe, Farbtemperatur, Blaulichtfilter, ACM-Modus, Eingänge, Sprache usw.

Wie kann ich die Augenbelastung reduzieren?

Aktivieren Sie den Blaulichtfilter über die dafür vorgesehene Taste oder das OSD-Menü. Stellen Sie Helligkeit und Kontrast auf ein angenehmes Niveau ein. Machen Sie regelmäßige Pausen.

Kann ich den Monitor mit einem VGA-Adapter verwenden?

Ja, der Monitor ist mit einem analogen VGA-Eingang kompatibel. Verwenden Sie ein Standard-VGA-Kabel oder einen Adapter von einem anderen Anschlusstyp.

Wie hoch ist der Stromverbrauch im Standby?

Der Stromverbrauch im Standby-Modus beträgt 0,5 W und im Aus-Modus 0,3 W.

Verfügt der Monitor über integrierte Lautsprecher?

Ja, einige Modelle verfügen über Lautsprecher mit 1 W x 2. Überprüfen Sie die vorhandene Audioausgabe auf der Rückseite.

Wie wechsle ich zwischen den Eingangsquellen?

Drücken Sie die Taste 'Eingang' (oder 'Input') an der Vorderseite, um durch die verfügbaren Quellen (VGA, HDMI, DP) zu blättern.

BEDIENUNGSANLEITUNG K222HQLE ACER

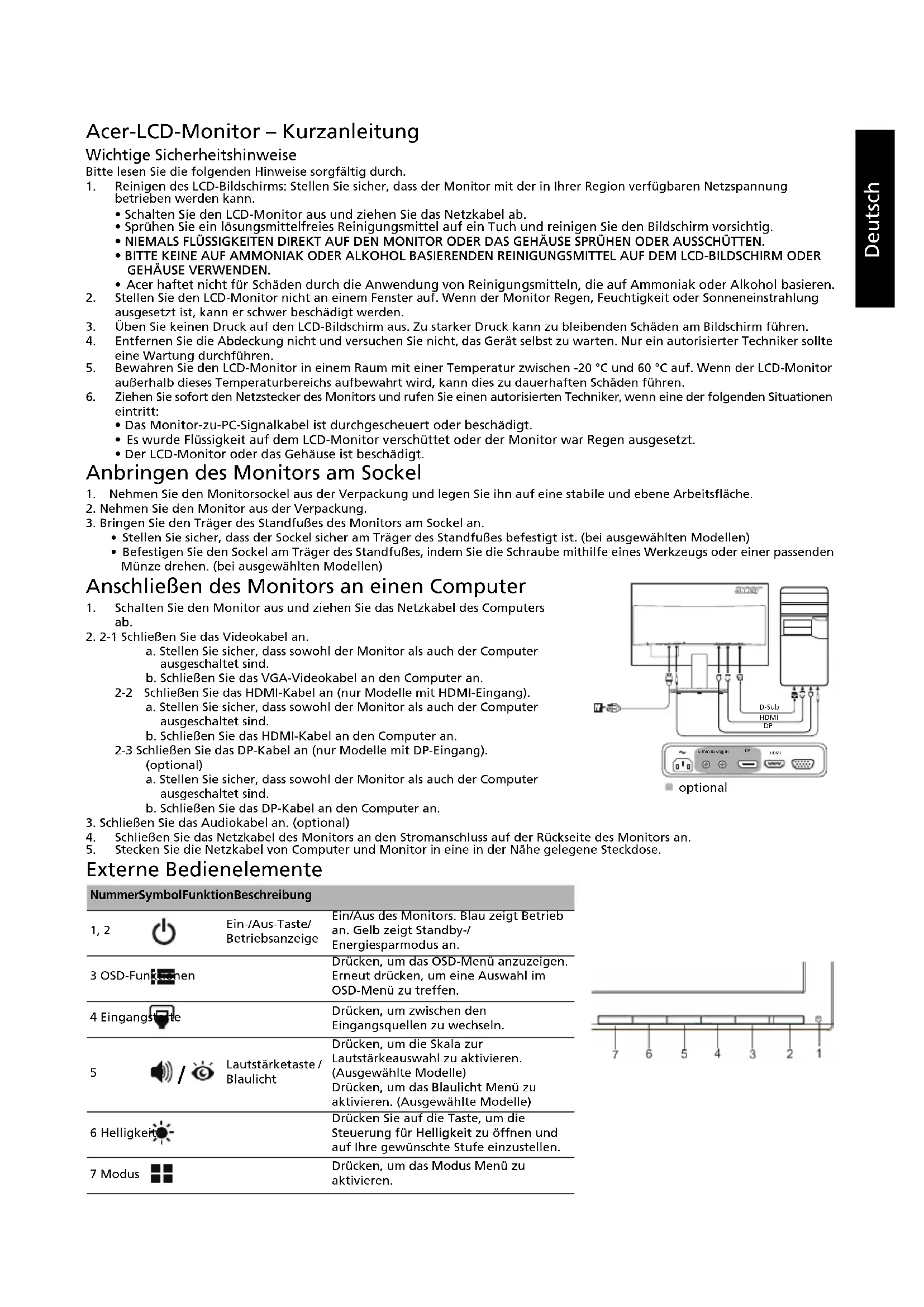

Acer-LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.
3. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
4. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
5. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
6. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
7. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
8. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
9. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker soll eine Wartung durchführen.
10. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
11. Ziehen Sie den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
12. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
13. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
14. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitorsockel aus der Verpackung und legen Sie ihn auf eine stabile und ebene Arbeitsfläche.
2. Nehmen Sie den Monitor aus der Verpackung.
3. Bringen Sie den Träger des Standfußes des Monitors am Sockel an.
4. Stellen Sie sicher, dass der Sockel sicher am Träger des Standfußes befestigt ist. (bei ausgewählten Modellen)
5. Befestigen Sie den Sockel am Träger des Standfußes, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

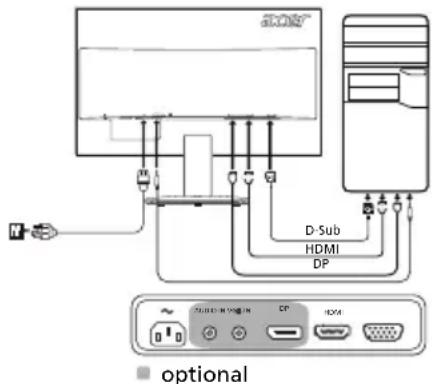

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das Videokabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das VGA-Videokabel an den Computer an.

2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das HDMI-Kabel an den Computer an.

2-3 Schließen Sie das DP-Kabel an (nur Modelle mit DP-Eingang). (optional)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DP-Kabel an den Computer an.

1. Schließen Sie das Audiokabel an. (optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.

Externe Bedienelemente

Nummer Symbol Funktion Beschreibung

1, 2	Ein-/Aus-Taste/ Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/ Energiesparmodus an.
3 OSD-Funktionen		Drücken, um das OSD-MENU anzuzeigen. Erneut drücken, um eine Auswahl im OSD-MENU zu treffen.
4 Eingangsstufe		Drücken, um zwischen den Eingangsquellen zu wechseln.
5	Lautstärketaste/ Blaulicht	Drücken, um die Skala zur Lautstärkeauswahl zu aktivieren. (Ausgewählte Modelle) Drücken, um das Blaulicht Menu zu aktivieren. (Ausgewählte Modelle)
6 Helligkeit		Drücken Sie auf die Taste, um die Steuerung für Helligkeit zu öffnen und auf ihre gewünschte Stufe einzustellen.
7 Modus		Drücken, um das Modus Menu zu aktivieren.

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen. Es gibt keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Neuausrichtung oder Versetzen der Empfangsantenne - Vergrößern des Abstands zwischen dem Gerät und dem Receiver - Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist - Zurateziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbldschirm
	Größe 21,5"W (55 cm)
	Pixelabstand 0,248 mm(H) x 0,248 mm(V)
	Helligkeit	250 cd/m2(typisch) 200 cd/m	2(typisch)
	Krontrast 100000000:1Max. (ACM)
	Einsehbarer Winkel 178°(H) 178°(V) (CR = 10) 90°(H) 65 (V) (CR = 10)
	Reaktionszeit 4 ms (G zu G) 5 ms
	Bildschirmtyp VA TN
	Video R, G, B analoge Schnittstelle
	H-Frequency 30 - 80 kHz
	V-Frequency 55 - 75 Hz
Displayfarben 16,7 Millionen
Pixelfrequenz 175 MHz
Maximale Auflösung 1920 x 1080 bei 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet	19 W	19 W
	Ruhemodus	0,5 W	0,5 W
	Ausgeschaltet	0,3 W	0,3 W
Eingangsbuchse		D-Sub HDMI (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang) (optional)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, PositivHDMI (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautsprecher		1 W x 2 (optional)
Maximale Bildschirmgroße		Horizontal: 476,6 mmVertical: 268,1 mm
Stromquelle 100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstermateratur: 5° bis 35 °CLagertemateratur: -20° bis 60 °CLuftfeuchtigkeit bei Betrieb: 10 bis 85 %
Abmessungen		508 (B) x 390,5 (H) x 207 (T) mm
Gewicht (netto)		3,1 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +25°Schwenken: NeinHöheneinstellung: Neindrehgelenk: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-Taste菜单/EINGABEE	EingangLauststärkeketaste/BlaulichtHelligkeitModus
	Funktionen	HelligkeitKontrastBlaues LichtACMH. Position (nur Modelle mit analogem Eingang)V.Position (nur Modelle mit analogem Eingang)Fokus (nur Modelle mit analogem Eingang)Takt (nur Modelle mit analogem Eingang)	Autom. Abgl. (nur Modellemit analogem Eingang)GammaFarbstemp.sRGB6-Achs.-Farbston6-Achs.-SätzungLauststärke (optional)SpracheOSD-DauerEingangDP-Format (optional)
Die genaue technische Ausstattung ist je nach Modell und/oder Region entsprechlich.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

Guía de inicio rápido del monitor LCD de Acer

Lesen Sie die folgenden Anweisungen gründlich.

Nr. Ikon Punkt Beschreibung

Konformitätserklärung

Wir,

Acer Incorporated

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Klasse B

EN55032:2015/AC:2016 Klasse B

ENIEC61000-3-2:2019 Klasse D

EN55035:2017

EN61000-3-3:2013

LVD-Richtlinie: 2014/35/EU

EN62368-1:2014/A11:2017

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

Ökodesign-Richtlinie (ErP): 2009/125/EG

(EU) 2019/2021; EN50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2017.

EN55032:2012/AC:2013 Klasse B

EN55032:2015/AC:2016 Klasse B

ENIEC61000-3-2:2019 Klasse D

EN55035:2017

EN61000-3-3:2013
