K222HQLE - Monitori ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	K222HQLE
Näytön koko	21,5 tuumaa (55 cm)
Maksimiresoluutio	1920 x 1080 60 Hz
Paneelitekniikka	VA tai TN mallista riippuen
Kirkkaus	250 cd/m² (tyypillinen)
Dynaaminen kontrasti	100 000 000:1 max (ACM)
Vasteaika	4 ms (harmaa-harmaa) tai 5 ms
Katselukulma	178° vaakasuora, 178° pystysuora (CR=10) tai 90°/65°
Tuloliittimet	VGA (D-Sub), HDMI, DisplayPort (mallista riippuen)
Sisäänrakennetut kaiuttimet	1 W x 2 (valinnainen)
Virrankulutus (päällä)	19 W
Virrankulutus (valmiustila)	0,5 W
Virrankulutus (pois päältä)	0,3 W
Virtalähde	100-240 V, 50/60 Hz
Mitat (jalan kanssa)	508 x 390,5 x 207 mm
Nettopaino	3,1 kg
Kallistus	-5° - +25°
Irrotettava jalka	Kyllä
Päätoiminnot	OSD-valikko, kirkkauden, kontrastin, värilämpötilan säätö, pelitila, sinisen valon suodatus
Puhdistus	Sammuta ja irrota virtajohto, käytä pehmeää liinaa ilman liuottimia, älä suihkuta nestettä
Turvallisuus	Älä avaa koteloa, vältä altistamista kosteudelle ja suoralle auringonvalolle
Käyttölämpötila	5°C - 35°C
Säilytyslämpötila	-20°C - 60°C

Usein kysytyt kysymykset - K222HQLE ACER

Kuinka kiinnittää näyttö jalustaan?

Pura jalusta ja aseta se vakaalle alustalle. Kiinnitä jalka jalustaan ruuvaamalla käyttämällä kielekettä tai kolikkoa. Poista sitten näyttö pakkauksesta ja kiinnitä se jalkaan.

Kuinka liittää näyttö tietokoneeseen?

Sammuta molemmat laitteet. Kytke videokaapeli (VGA, HDMI tai DP) näytön ja tietokoneen väliin. Kytke näytön virtajohto, ja käynnistä laitteet.

Mitä tehdä, jos näyttö pysyy mustana?

Tarkista, että näyttö on päällä (sininen merkkivalo). Varmista, että videokaapeli on kunnolla kytketty. Kokeile toista tulolähdettä. Jos merkkivalo on oranssi, näyttö on valmiustilassa, paina virtapainiketta.

Kuinka puhdistaa LCD-näyttö?

Sammuta näyttö ja irrota virtajohto. Käytä pehmeää liinaa, joka on kevyesti kostutettu liuottimettomalla liuoksella. Älä koskaan suihkuta nestettä suoraan näytölle. Vältä ammoniakki- tai alkoholipohjaisia tuotteita.

Mitä säätöjä OSD-valikossa on?

OSD-valikolla voidaan säätää kirkkautta, kontrastia, sijaintia, terävyyttä, värilämpötilaa, sinisen valon suodatinta, ACM-tilaa, tulolähteitä, kieltä jne.

Kuinka vähentää silmien väsymistä?

Ota sinisen valon suodatin käyttöön omalla painikkeella tai OSD-valikosta. Säädä kirkkaus ja kontrasti miellyttävälle tasolle. Pidä säännöllisiä taukoja.

Voinko käyttää näyttöä VGA-sovittimella?

Kyllä, näyttö on yhteensopiva analogisen VGA-tulon kanssa. Käytä tavallista VGA-kaapelia tai sovitinta toisesta liitintyypistä.

Mikä on virrankulutus valmiustilassa?

Virrankulutus valmiustilassa on 0,5 W ja pois päältä -tilassa 0,3 W.

Onko näytössä sisäänrakennetut kaiuttimet?

Kyllä, joissakin malleissa on 1 W x 2 -kaiuttimet. Tarkista takana olevan audiolähdön olemassaolo.

Kuinka vaihtaa tulolähteiden välillä?

Paina etupaneelin 'Input'-painiketta selataksesi käytettävissä olevia lähteitä (VGA, HDMI, DP).

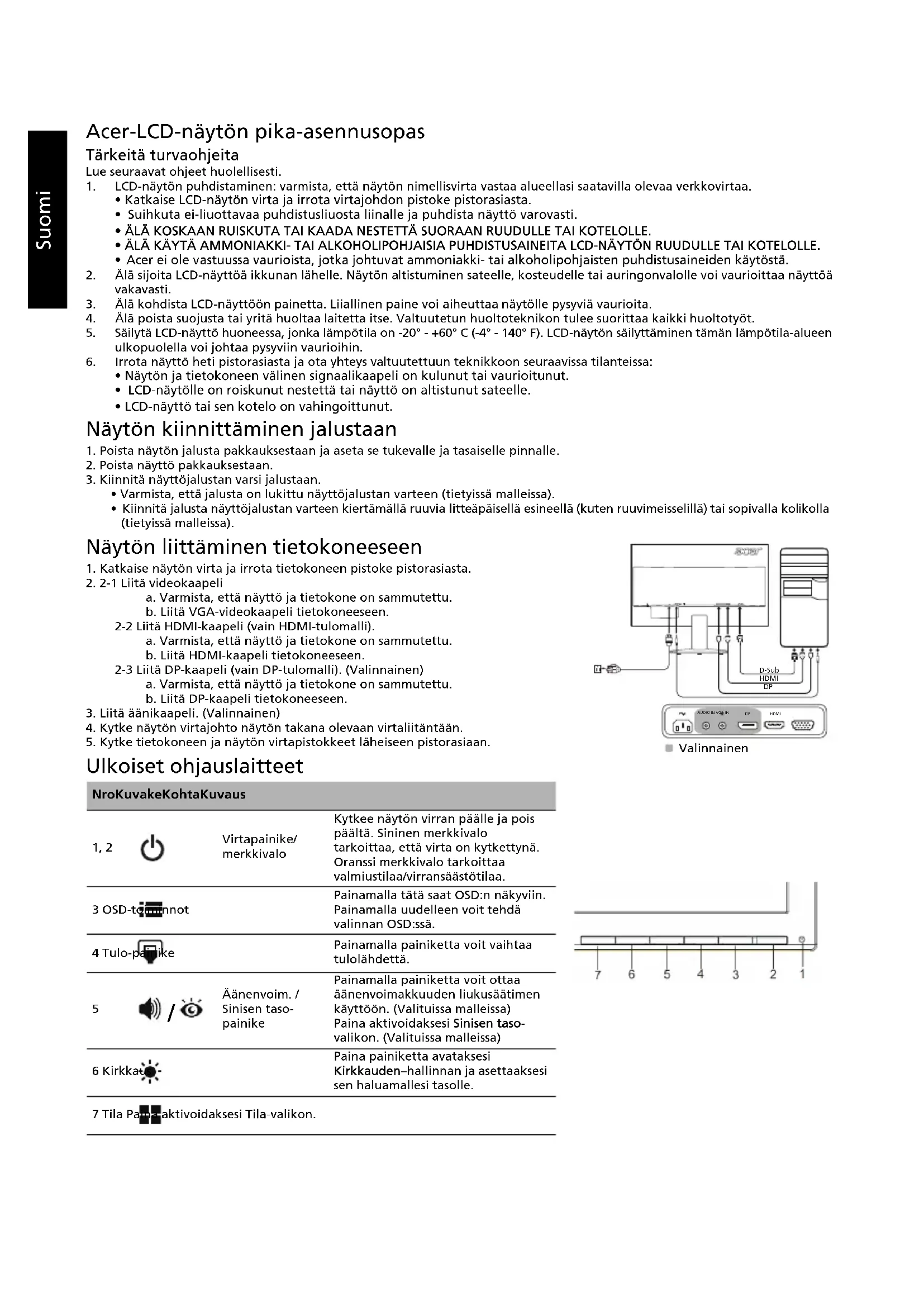

KÄYTTÖOHJE K222HQLE ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20° - +60°C (-4° - 140°F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
12. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näytön jalusta pakkauksestaan ja aseta se tukevalle ja tasaiselle pinnalle.
2. Poista näyttö pakkauksestaan.
3. Kiinnitä näytön jalustan varsi jalustaan.

Varmista, että jalusta on lukittu näytön jalustan varteen (tietyissä malleissa). Kiinnitä jalusta näytön jalustan varteen kiertämällä ruuvia litteäpäisellä esineellä, kuten ruuvimeisselillä, tai sopivalla kolikolla (tietyissä malleissa).

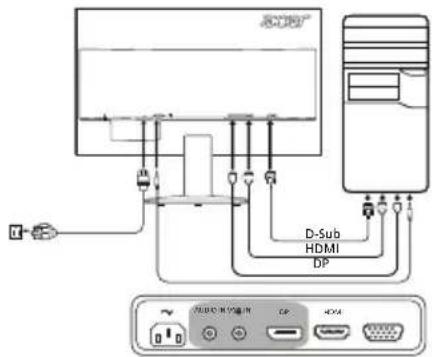

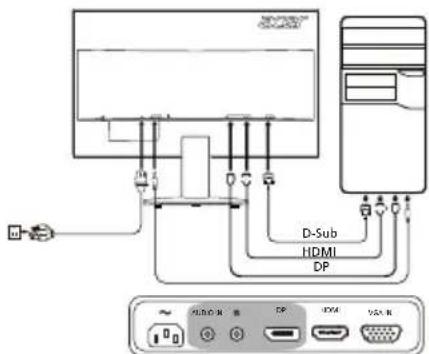

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä videokaapeli

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapeli tietokoneeseen.

2-3 Liitä DP-kaapeli (vain DP-tulomalli). (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Liitä äänikaapeli. (Valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

Ulkoiset ohjauslaitteet

NroKuvakeKohtaKuvaus
1, 2	Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettyänä. Oransii merkkivalo tarkoittaa valmiustilaa/virransästötilaa.
3 OSD-tännnot		Painamalla tätä saat OSD:n näkyviin. Painamalla uudelleen voit tehdä valinnan OSD:ssä.
4 Tulo-päike		Painamalla painiketta voit vaihtaa tulolähdettä.
5	Äänenvoim. / Sinisen taso-painike	Painamalla painiketta voit ottaa äänenvoimakkuuden liukusätimen käytöön. (Valituissa malleissa) Paina aktivoidaksesi Sinisen taso-valikon. (Valituissa malleissa)
6 Kirkkat		Paina painiketta avatakesi Kirkkauden-hallinnan ja asettaaksesi sen haluamallesi tasolle.
7 Tila Paaraktivoidaksesi Tila-valikon.

Valinnainen

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, näppäimistöt, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICEs-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjärestelmä	TFT Color LCD
	Koko 21,5"W (55cm)
	Pikselivälli	0,248 mm (V) x 0,248 mm (P)
	Kirkkaus	250 cd/m2(tyypillinen) 200 cd/m	2 (tyypillinen)
	Kontrasti 100 000000:1 enint. (ACM)
	Katselukulma 178° (V) 178° (P) (CR=10) 90° (V) 65° (P) (CR=10)
	Vasteaika 4 ms (G) G) 5 ms
	Panellityppi VA	TN
	Video R, G, B Analoginen liitäntä
	H-taajuus 30 kHz	80 kHz
	V-taajuus 55 - 75 Hz
Näytövärit 16,7 miljoonaa
Pistekellotaajuus 175 MHz
Enimmästarkkuus		1920 x 1080 @ 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Virrankulutus (200 nitiä)	Päällä 19 W	19 W
	Lepotila	0,5 W	0,5 W
	Pois	0,3 W	0,3 W
Tuloliiäntä		D-SubHDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli) (valinainen)
Videotulosignaali		Analoginen: 0,7 Vp-p (standard), 75 OHM, positivinenHDMI (vain HDMI-tulomalli) (valinainen)DP (vain DP-tulomalli) (valinainen)
Kaiuttimet		1 W x 2 (valinainen)
Näytöruudun enimmäskoko		Vaakasuora: 476,6 mmPystysuora: 268,1 mm
Virtualhde		100 - 240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 5 - 35 °CVarastointilampötila: -20 - 60 °CIImkosteus: 10 - 85 %
Mitat		508 (L) x 390,5 (K) x 207 (S) mm
Paino (netto)		3,1 kg (netto)
Mekanism tiedot		Kallistus: -5° - +25°Kierto: eiKorkeuden säätö: eiNivelöinti: eiIrrotettava jalusta: kyllä
Ulkoiset ohjauslaïtteet	Kytkimet/painikkeet	VirtapainkeVALIKKO/SYÖTÄ	TuloAänenvoim./Sinisen taso- painike	KirkkausTila
	Toiminnot	KirkkausKontrastiSininen valoACMVaakasijainti (vain analoginen tulomalli)Pystysijainti (vain analoginen tulomalli)Tarkennus (vain analoginen tulomalli)Tajuus (vain analoginen tulomalli)	Autom. asetukset (vain analoginen tulomalli)GammaVärin lampöisyySRGB6-aksel. sävy6-aksel. satur.Aänenvoim. (valinainen)KieiliAikakatkaisuTuloDP-muoto (valinainen)	LaajakuvaAutom. lahdeYilviahde (valinainen)PikanäppäinmääritisDDC/CIPika-aloitustilaNäytö tiedotNollaa kaikkä setuks.
Teknisitet tiedot saattavat vaildella mallin ja/tai alueen mukaan.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

Liitä näyttökaapeli (valinnainen). 4. Aseta näytön virtajohto näytön takana olevaan virtaliitäntään. 5. Liitä tietokoneen virtajohto ja näytön virtajohto lähellä olevaan pistorasiaan.

Fyysiset painikkeet

wnlau	wnau	wnu	wnu
1,2		wnu-wnau/wnau	wnu/wnau-wnau
			wnu-wnau-wnau/wnau
			wnu-wnau-wnau/wnau
3		wnlu OSD	nauwag OSD nauwag wailau wailau lnu OSD
4		wnuwr	nauwag wailau wailau lnu
5		wnuwr/wnuwr/wnuwr/wnuwr	nauwag wailau wailau lnuwr/wnuwr(wnuwr/wnuwr)
			nauwag wailau lnuwr lnuwr(wnuwr/wnuwr)
6		wnuwr	nauwag wailau lnuwr lnuwr wnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuWr
7		wnu	nauwag wailau lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr lnuwr

FCC

-

-

CE

Acer Inc., LCD

a

i

yue:

nnaa aannnnnnaanennnnn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

yunyu：aunyue

aannnnnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanennnnaanannnnaanannnnaanannnnaanannnnaanannnnaanannnnaanannnnaanannnnaanannnnaanannnnaanannnnaanannnnaanann

y

nunnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn

Jauunna

aunnnn annannnnn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

vuiu:

Luokka B nnnnnnnnnn nn Kanadalainen ICES-003
