K222HQLE - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Márka	Acer
Modell	K222HQLE
Képernyő mérete	21,5 hüvelyk (55 cm)
Maximális felbontás	1920 x 1080 60 Hz-en
Panel technológia	VA vagy TN típustól függően
Fényerő	250 cd/m² (tipikus)
Dinamikus kontraszt	100 000 000:1 max (ACM)
Válaszidő	4 ms (szürke-szürke) vagy 5 ms
Látószög	178° vízszintes, 178° függőleges (CR=10) vagy 90°/65°
Bemeneti csatlakozók	VGA (D-Sub), HDMI, DisplayPort (típustól függően)
Beépített hangszórók	1 W x 2 (opcionális)
Energiafogyasztás (üzem közben)	19 W
Energiafogyasztás (készenlét)	0,5 W
Energiafogyasztás (kikapcsolva)	0,3 W
Tápellátás	100-240 V, 50/60 Hz
Méretek (talppal)	508 x 390,5 x 207 mm
Nettó tömeg	3,1 kg
Döntés	-5° és +25° között
Eltávolítható láb	Igen
Fő funkciók	OSD menü, fényerő, kontraszt, színhőmérséklet, játékmód, kék fény szűrő beállításai
Tisztítás	Kapcsolja ki és húzza ki a konnektorból, használjon puha, oldószermentes ruhát, ne permetezzen folyadékot
Biztonság	Ne nyissa ki a házat, kerülje a nedvességet és a közvetlen napfényt
Üzemi hőmérséklet	5°C és 35°C között
Tárolási hőmérséklet	-20°C és 60°C között

Gyakran ismételt kérdések - K222HQLE ACER

Hogyan rögzítsem a monitort a talpához?

Csomagolja ki a talpat, és helyezze stabil felületre. Rögzítse a lábat a talphoz egy fület vagy érmét használva csavarozással. Ezután vegye ki a monitort a csomagolásból, és rögzítse a lábhoz.

Hogyan csatlakoztassam a monitort a számítógéphez?

Kapcsolja ki mindkét eszközt. Csatlakoztassa a videokábelt (VGA, HDMI vagy DP) a monitor és a számítógép között. Csatlakoztassa a monitor tápkábelét, majd kapcsolja be az eszközöket.

Mit tegyek, ha a képernyő fekete marad?

Ellenőrizze, hogy a monitor be van kapcsolva (kék jelzőfény). Győződjön meg róla, hogy a videokábel megfelelően csatlakozik. Tesztelje más bemeneti forrással. Ha a jelzőfény narancssárga, a monitor készenléti üzemmódban van, nyomja meg a bekapcsológombot.

Hogyan tisztítsam az LCD képernyőt?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Használjon puha, oldószermentes oldattal enyhén megnedvesített ruhát. Soha ne permetezzen folyadékot közvetlenül a képernyőre. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Milyen beállítások érhetők el az OSD menüben?

Az OSD menü lehetővé teszi a fényerő, kontraszt, pozíció, élesség, színhőmérséklet, kék fény szűrő, ACM mód, bemenetek, nyelv stb. beállítását.

Hogyan csökkenthető a szem fáradása?

Aktíválja a kék fény szűrőt a dedikált gombbal vagy az OSD menüben. Állítsa be a fényerőt és a kontrasztot kényelmes szintre. Tartsa rendszeres szüneteket.

Használhatom a monitort VGA adapterrel?

Igen, a monitor kompatibilis az analóg VGA bemenettel. Használjon szabványos VGA kábelt vagy adaptert más csatlakozótípusról.

Mekkora az energiafogyasztás készenléti üzemmódban?

A készenléti üzemmód fogyasztása 0,5 W, a kikapcsolt üzemmódé pedig 0,3 W.

A monitor rendelkezik beépített hangszórókkal?

Igen, egyes modellek 1 W x 2 hangszórót tartalmaznak. Ellenőrizze a hátsó audió kimenet jelenlétét.

Hogyan válthatok a bemeneti források között?

Nyomja meg az 'Entrée' (vagy 'Input') gombot az előlapon a rendelkezésre álló források (VGA, HDMI, DP) közötti váltáshoz.

HASZNÁLATI ÚTMUTATÓ K222HQLE ACER

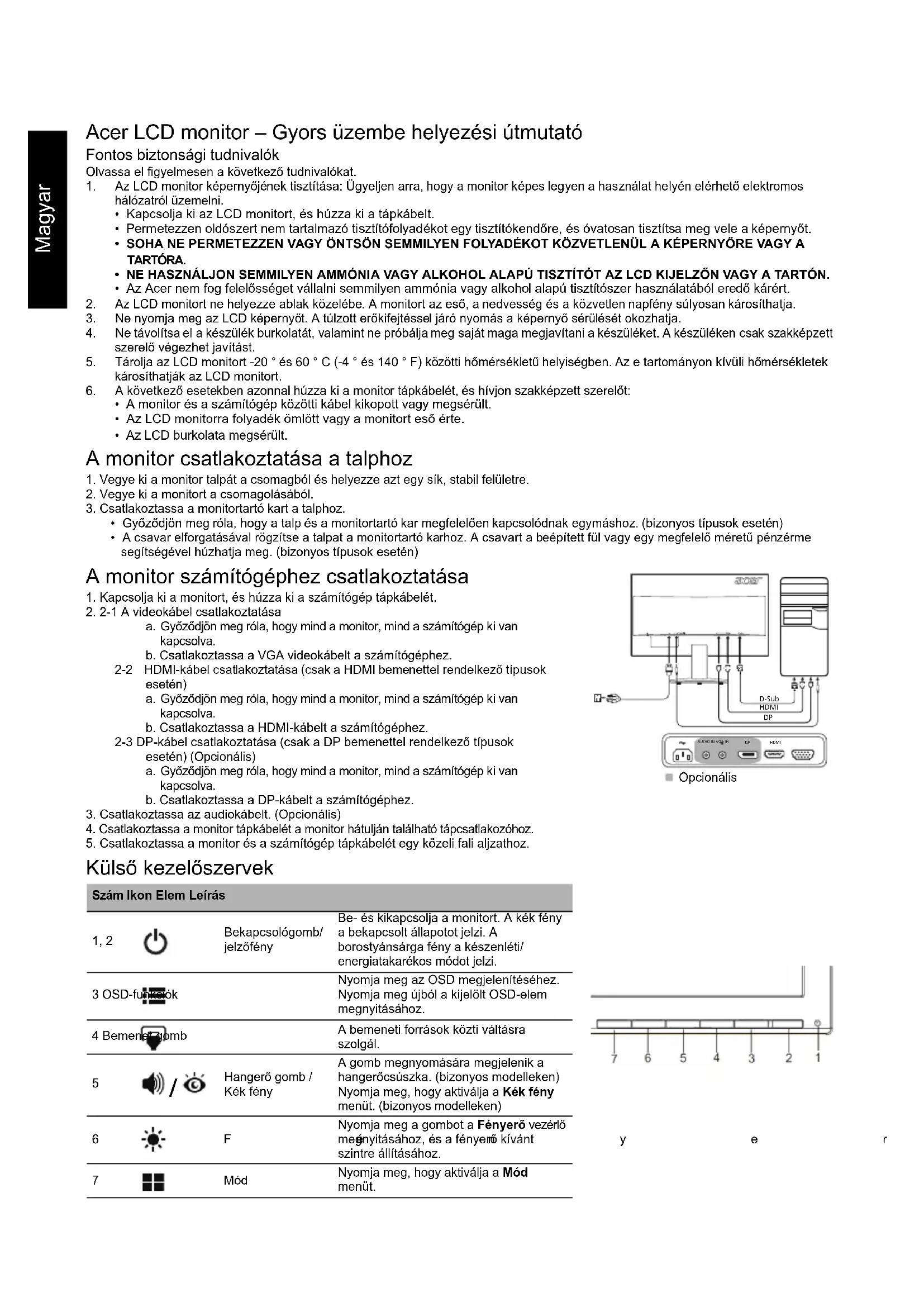

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Tárolja az LCD monitort -20 °C és 60 °C (-4 °F és 140 °F) közötti hőmérsékletű helyiségben. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
11. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
12. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
13. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitor talpát a csomagból, és helyezze azt egy sík, stabil felületre.
2. Vegye ki a monitort a csomagolásból.
3. Csatlakoztassa a monitor tartókarját a talphoz.

Győződjön meg róla, hogy a talp és a monitor tartókarja megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén) A csavar elforgatásával rögzítse a talpat a monitor tartókarjához. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

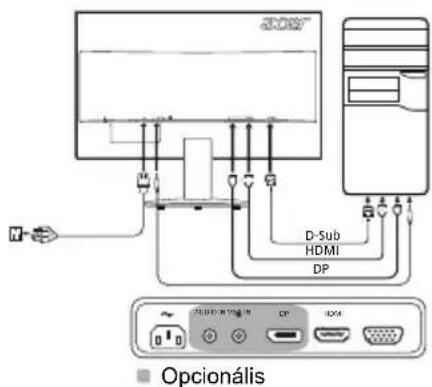

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A videokábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

2-3 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

Külső kezelőszervek

Szám Ikon Elem Leírás
1,2	Bekapcsológomb/ jelzőfény	Be- és kikapcsolja a monitor. A kék fény a bekapcsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos módot jerzi.
3 OSD-funcafék		Nyomja meg az OSD megjelenítéséhez. Nyomja meg úbjól a kijelöl't OSD-elem megnyitásához.
4 Bemenet gomb		A bemeneti források kõzti vãltásra szolgál.
5	Hangerő gomb / Kék fény	A gomb megnyomására megjelenik a hangerőcsuszka. (bizonyos modeleleken) Nyomja meg, hogy aktiválja a Kék fény menüt. (bizonyos modeleleken)
6	F	Nyomja meg a gombot a Fényerő vezéról megyitásához, és a fenyemő kivánt szintre állitásához.
7	Mód	Nyomja meg, hogy aktiválja a Mód menüt.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát használ, használ és sugároz. Ha a készüléket nem a gyártó utasításai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamosági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiaügyi termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók száma

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer SzíneS TFT LCD
	Mérét 21,5"W (55 cm)
	Képpontmérét 0,248 mm(vízsztintes) x 0,248 mm (fuggöleges)
	Fényerő	250 cd/m2(jelémző) 200 cd/m	2(jelémző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög 178°(vízsztintes) 178°(fuggöleges) (CR=10)		90°(vízsztintes) 65°(fuggöleges) (CR=10)
	Válaszidő 4 ms (G-G) 5 ms
	Paneltipus VA TN
	Videó R, G, B analogóg fellett
	Vízsztintes frekvencia 30 kHz - 80 kHz
	Fuggöleges frekvencia 55 - 75 Hz
Megelenithető színek 16,7 millió
Videoórajel 175 MHz
Maximális felbontás		1920 x 1080 60 Hz-en
Plug&Play		VESA DDCCI/DDC2B
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot	19 W	19 W
	Alvó állapot	0,5 W	0,5 W
	Kikapcsolt állapot	0,3 W	0,3 W
Bemeneti csatlakozó		D-SubHDMI (csak a HDMI bemenettel rendelkező tipusnál)DP (csak a DP bemenettel rendelkező tipusnál) (optionalis)
Bemeneti videojel		Analog: 0,7 Vp-p (normál), 75 OHM, positivHDMI (csak a HDMI bemenettel rendelkező tipusnál) (optionalis)DP (csak a DP bemenettel rendelkező tipusnál) (optionalis)
Hangszörök		1 W x 2 (optionalis)
Maximális kékpernyömöret		Víszstintes: 476,6 mmFuggöleges: 268,1 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonaţko zövetelmények:		Üzemi hämöséklet: 5 °C és 35 °C közöttTarolasi hämöséklet: -20 °C és 60 °C közöttÜzemi páratartalom: 10% és 85% között
Mérétek		508 (sze) x 390,5 (ma) x 207 (mé) mm
Tömeg (netto)		3,1 kg (netto)
Mechanikai jellemzők		Dölés: -5° és +25° közöttElfordulás: NincMagassagbeälllás: NincElfordlható: NemLevehető talp: Van
Külső kezelöszervek	Kapcsoló/gombok	BekapsológombMENTU/ENTER	BemenetHangerő gomb/Kék fényFényerőMód
	Funkciók	FényerőKontrasztKék fényACMVíszintes posztión (csak azanalog bemenettú tipusnal)Fuggöleges posztión (csak azanalog bemenettú tipusnal)Fókusz (csak azanalogbemenettú tipusnal)Örajel (csak azanalogbemenettú tipusnal)	Automaticikus konfiguración (csakaz analogóg bemenettú tipusnal)GàmmSzinhömsékletsRGB6 tengelyes szlínárnyalat6 tengelyes telitettségHangerő (optionalis)NyelVSD időkorlátajBemenetDP-formatum (optionalis)
A műszaki adatok típusonkét és/vagy régiónkét altérdők lehetnek.

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat.
