K222HQLE - Οθόνη ACER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	K222HQLE
Μέγεθος οθόνης	21,5 ίντσες (55 cm)
Μέγιστη ανάλυση	1920 x 1080 στα 60 Hz
Τεχνολογία πάνελ	VA ή TN ανάλογα με το μοντέλο
Φωτεινότητα	250 cd/m² (τυπική)
Δυναμική αντίθεση	100 000 000:1 μέγιστο (ACM)
Χρόνος απόκρισης	4 ms (γκρι σε γκρι) ή 5 ms
Γωνία θέασης	178° οριζόντια, 178° κάθετα (CR=10) ή 90°/65°
Υποδοχές εισόδου	VGA (D-Sub), HDMI, DisplayPort (ανάλογα με το μοντέλο)
Ενσωματωμένα ηχεία	1 W x 2 (προαιρετικά)
Κατανάλωση ηλεκτρικής ενέργειας (λειτουργία)	19 W
Κατανάλωση ηλεκτρικής ενέργειας (αναμονή)	0,5 W
Κατανάλωση ηλεκτρικής ενέργειας (απενεργοποίηση)	0,3 W
Τροφοδοσία	100-240 V, 50/60 Hz
Διαστάσεις (με βάση)	508 x 390,5 x 207 mm
Καθαρό βάρος	3,1 kg
Κλίση	-5° έως +25°
Αφαιρούμενο πόδι	Ναι
Κύριες λειτουργίες	Μενού OSD, ρυθμίσεις φωτεινότητας, αντίθεσης, θερμοκρασίας χρώματος, λειτουργία παιχνιδιού, φίλτρο μπλε φωτός
Καθαρισμός	Απενεργοποιήστε και αποσυνδέστε, χρησιμοποιήστε ένα μαλακό πανί χωρίς διαλύτη, μην ψεκάζετε υγρό
Ασφάλεια	Μην ανοίγετε το περίβλημα, αποφύγετε την έκθεση σε υγρασία και άμεσο ηλιακό φως
Θερμοκρασία λειτουργίας	5°C έως 35°C
Θερμοκρασία αποθήκευσης	-20°C έως 60°C

Συχνές ερωτήσεις - K222HQLE ACER

Πώς να στερεώσετε την οθόνη στη βάση της;

Ξεσυσκευάστε τη βάση και τοποθετήστε την σε μια σταθερή επιφάνεια. Στερεώστε το πόδι στη βάση βιδώνοντας με ένα κέρμα ή μια γλωττίδα. Στη συνέχεια, αφαιρέστε την οθόνη από τη συσκευασία και στερεώστε την στο πόδι.

Πώς να συνδέσετε την οθόνη σε έναν υπολογιστή;

Απενεργοποιήστε και τις δύο συσκευές. Συνδέστε το καλώδιο βίντεο (VGA, HDMI ή DP) μεταξύ της οθόνης και του υπολογιστή. Συνδέστε το καλώδιο τροφοδοσίας της οθόνης και, στη συνέχεια, ενεργοποιήστε τις συσκευές.

Τι να κάνετε αν η οθόνη παραμένει μαύρη;

Ελέγξτε ότι η οθόνη είναι ενεργοποιημένη (μπλε ενδεικτική λυχνία). Βεβαιωθείτε ότι το καλώδιο βίντεο είναι σωστά συνδεδεμένο. Δοκιμάστε με άλλη πηγή εισόδου. Εάν η λυχνία είναι πορτοκαλί, η οθόνη βρίσκεται σε αναμονή, πατήστε το κουμπί λειτουργίας.

Πώς να καθαρίσετε την οθόνη LCD;

Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας. Χρησιμοποιήστε ένα μαλακό πανί ελαφρώς βρεγμένο με ένα διάλυμα χωρίς διαλύτη. Ποτέ μην ψεκάζετε υγρό απευθείας στην οθόνη. Αποφύγετε προϊόντα με βάση την αμμωνία ή το αλκοόλ.

Ποιες ρυθμίσεις είναι διαθέσιμες στο μενού OSD;

Το μενού OSD επιτρέπει τη ρύθμιση της φωτεινότητας, της αντίθεσης, της θέσης, της ευκρίνειας, της θερμοκρασίας χρώματος, του φίλτρου μπλε φωτός, της λειτουργίας ACM, των εισόδων, της γλώσσας κ.λπ.

Πώς να μειώσετε την κούραση των ματιών;

Ενεργοποιήστε το φίλτρο μπλε φωτός μέσω του ειδικού κουμπιού ή του μενού OSD. Ρυθμίστε τη φωτεινότητα και την αντίθεση σε ένα άνετο επίπεδο. Κάντε τακτικά διαλείμματα.

Μπορώ να χρησιμοποιήσω την οθόνη με προσαρμογέα VGA;

Ναι, η οθόνη είναι συμβατή με αναλογική είσοδο VGA. Χρησιμοποιήστε ένα τυπικό καλώδιο VGA ή έναν προσαρμογέα από άλλο τύπο υποδοχής.

Ποια είναι η κατανάλωση ηλεκτρικής ενέργειας σε αναμονή;

Η κατανάλωση σε λειτουργία αναμονής είναι 0,5 W και σε λειτουργία απενεργοποίησης 0,3 W.

Διαθέτει η οθόνη ενσωματωμένα ηχεία;

Ναι, ορισμένα μοντέλα περιλαμβάνουν ηχεία 1 W x 2. Ελέγξτε την ύπαρξη εξόδου ήχου στο πίσω μέρος.

Πώς να αλλάξετε μεταξύ των πηγών εισόδου;

Πατήστε το κουμπί 'Είσοδος' (ή 'Input') στο μπροστινό πλαίσιο για να περιηγηθείτε στις διαθέσιμες πηγές (VGA, HDMI, DP).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K222HQLE ACER

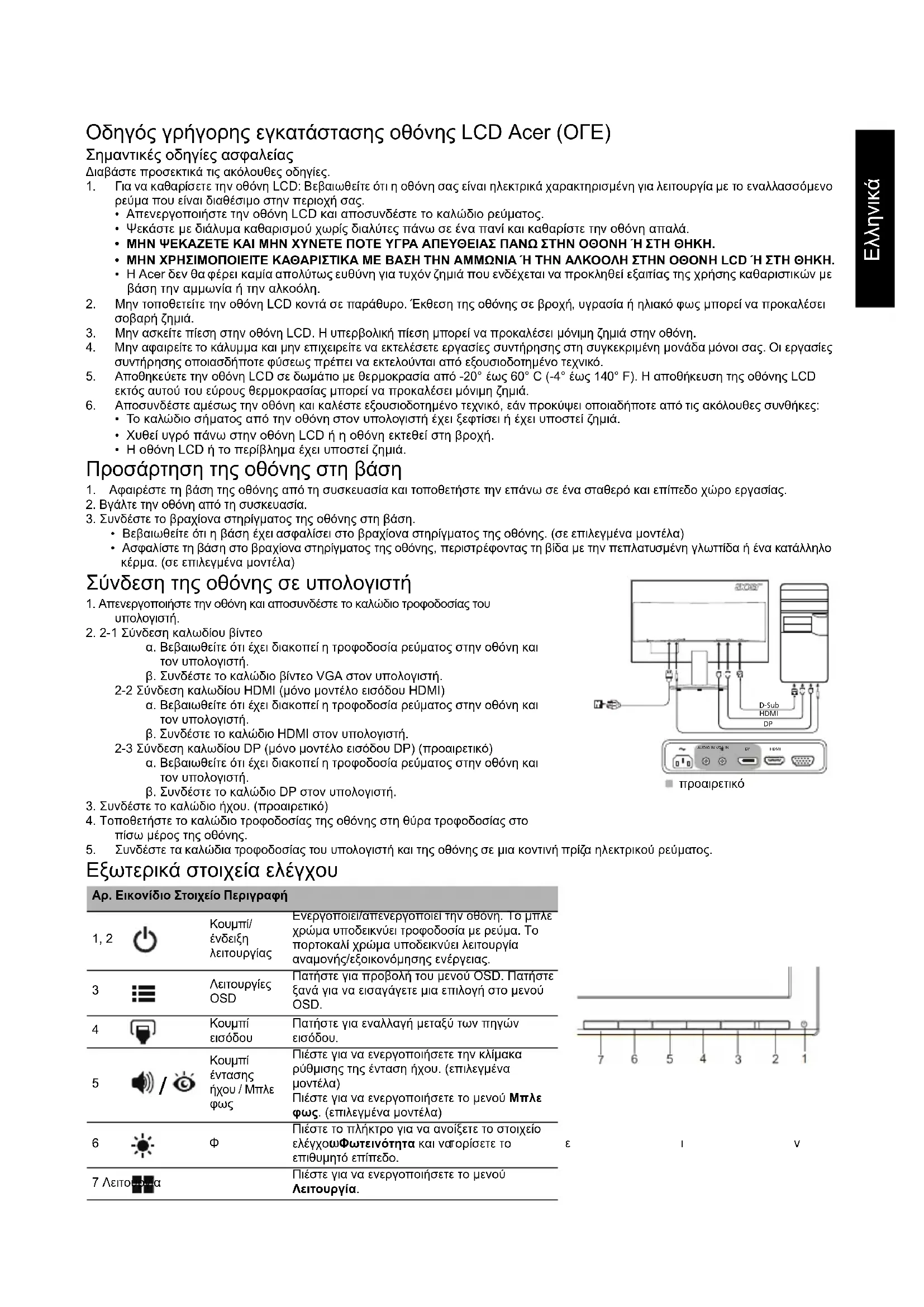

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (ΟΓΕ)

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διάλυτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ΜΗΝ ΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΝΕΡΟ Ή ΥΓΡΑ ΑΝΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Η ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Η ΣΤΗ ΘΗΚΗ. Η Acer δεν φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί από τη χρήση καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
6. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.
7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.
8. Μην αφαιρείτε το κάλυμμα και μην επιχειρείτε να εκτελέσετε εργασίες συντήρησης που δεν περιέχονται ούτε αναφέρονται στο παρόν. Οι εργασίες συντήρησης που αναφέρονται πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
9. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
10. ΑΤΟΟΥΒΔΕΟΤΑΕΟΕΩΝC ΤΙV ΟΒΟV Ν ΚΑΙ ΚΑΛΕΟΤΕ ΕΟΓΟΥΙΟΒΟΤΝΙJΕVΟ ΤΕΧΝΙΚΟ, ΕΑV ΤΠΡΟΚΥΒΕΙ ΟΤΙΟΑΙΔΝΤΟΤΕ ΑΤΤΟ ΤΙC ΑΚΟΛΑΥΟΕCΣ ΥVΘΗΚΕC:

Το καλώδιο ρεύματος ή το βύσμα έχει φθαρεί ή έχει υποστεί ζημιά ή έχει χυθεί υγρό πάνω στην οθόνη LCD ή η οθόνη έχει εκτεθεί στη βροχή. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσαρμογή της οθόνης στη βάση

1. Απαιρείται βαθύς και συνεχής έλεγχος του συστήματος και τοποθέτηση επάνω σε ένα σταθερό και κατάλληλο χώρο εργασίας.
2. Βγάλτε την οθόνη από τη συσκευασία.
3. Ευθυγραμμίστε το βραχίονα στήριξης της οθόνης στη βάση. Βεβαιωθείτε ότι η βάση έχει ασφαλίσει τον βραχίονα στήριξης της οθόνης. (σε επιλεγμένα μοντέλα) Αφαιρέστε τη βάση από τον βραχίονα στήριξης της οθόνης, περιστρέφοντάς την προς την κατεύθυνση που υποδεικνύεται από το βέλος ή ένα κατασφαλιστικό κέλυφος. (σε επιλεγμένα μοντέλα)

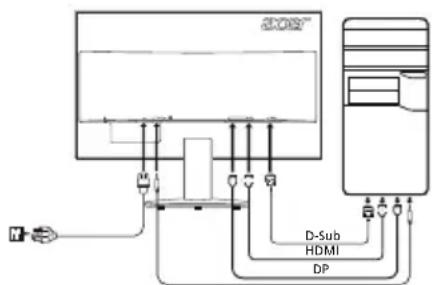

Σύνδεση της οθόνης σε υπολογιστή

1. Αφαιρέστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου βίντεο

α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή.

2-2 Σύνδεση καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI)

α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο HDMI στον υπολογιστή.

2-3 Σύνδεση καλωδίου DP (μόνο μοντέλο εισόδου DP) (προαιρετικό)

α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο DP στον υπολογιστή.

3. Συνδέστε το καλώδιο ήχου. (Προαιρετικό) 4. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στην υποδοχή τροφοδοσίας στο πίσω μέρος της οθόνης. 5. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης σε μια κοινή πρίζα με γείωση.

Εξωτερικά στοιχεία ελέγχου

Αρ. Εικόνας Στοιχείο Περιγραφή

1,2		Koupti/ évöéiŋ λειουγίας	Ενεργοποίει/ατένεργοποίει Μην Εθόνη. To μιλε χρωμα Αντοδεικυέι Προροδοσία με ρεύμα. To πορτολαί χρωμα Αντοδεικυέι λειουργία αναμονής/εξοικονόμασης ενεργείας.
3		Λειουγίες OSD	Παήσε τίγι προβολή του μενού OSD. Παπησεξάνá γία σειαγάγετε μία Επιλογή στο μενού OSD.
4		Koupti ειοδόου	Παήσε τίγι ευλλayή μεταύ Φτων πηχών ειοδόου.
5		Koupti εντασης ύχου / Μπλε φως	Πέσετε γία ενεργοποίησετην κλιμακα υμθμισας Σης ἐνταση έχου. (επιλεγμένα μοντέλα) Πέσετε γία ενεργοποίησετο Μενού Μπλε φως. (επιλεγμένα μοντέλα)
6		Φ	Πέσετε Τρλήκτορο γία va ανοίζετε Ετοιχείονελέχωφωτεῖνόπτα και φατορίσετε Τεπιθμητό Επιπεðo.
7 Λειούσα		Πέσετε γία va ενεργοποίησετο Μενού Λειουργία.

ΠΡΟΑΙΡΕΤΙΚΟ

Κανονισμοί και οδηγίες ασφαλείας

Είσοδος FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανονισμών FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα προκληθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με την ενεργοποίηση και απενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Δήλωση Συμμόρφωσης CE

Με το παρόν, η Acer Inc., δηλώνει υπεύθυνα ότι η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και τις άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, της οδηγίας Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και της οδηγίας RoHS 2011/65/ΕΕ και της οδηγίας 2009/125/ΕΚ όσον αφορά τη θέσπιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Εισαγωγή:

Τα ατοπικά θεάματα δεν έχουν νόημα, μην τα κοιτάς.

Είσοδος: Ομοαξονικά καλώδια

Όλες οι συνδέσεις με άλλες υπολογιστικές ή άλλες συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μη περιφερειακές συσκευές (συσκευές εισόδου, ευρωπαϊκά, κτλ.) που έχουν προοριστεί για χρήση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εστιακό. Η λειτουργία της προοριζόμενης περιφερειακής συσκευής είναι πιθανό να οδηγήσει σε παρεμβολές σε αισθητήρες και προστατευτικά.

Προσοχή

Αλλαγές στην προτύπωση του δεν έχουν εγκριθεί πρώτα από τον κατασκευαστή. Ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, κατά τον χειρισμό αυτού του προϊόντος.

Συνθήκες Λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Είσοδος: Καλώδια σήματος

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Oθόνη LCD	Σύτημα δύγησης Ευχρωμήον Βόνη LCD TFT
	Μέγεθος 21,5"W (55 cm)
	Βήμα pixel 0,248 mm (O) x 0,248 mm (K)
	Φωτείνότητa	250 cd/m2 (τιμίκή) 200 cd/m	2 (τιμίκή)
	Avτίθεηη 10000000:1 μέν. (ACM)
	Γωνία προβολής 178° (O) 178° (K) (CR=10) 90° (O) 65° (K) (CR=10)
	Xρόνος απόκριοης 4 ms (G σε G) 5 ms
	Τύτος πάνελ VA TN
	Βίντεο Αναλογίκη δίασύνδεηη R, G, B
	Ορίζουνια συχόνότητa 30 kHz -80 kHz
	Κατακόρμη συχόνότητa 55 -75 Hz
Xρώματα οθόνης		16,7 Εκατομμύρία
Σύχόνότητα κουκκίδων		175 MHz
Μέγιση ανάλωη		1920 x 1080 @ 60 Hz
ΤΟπθέτηση καί λεμηλειουρία		VESA DDCCI/DDC2B
Κατανάλωη ρεύματος (στα 200 nits)	Λειουρία ενεργοτοίης	19 W	19 W
	Λειουρία αναμονής	0,5 W	0,5 W
	Λειουρία απενεργοτοίης	0,3 W	0,3 W
Υποδόχή εἰσόδου		D-Sub HDMI (μόνο μοντέλo εἰσόδου HDMI) DP (μόνο μοντέλo εἰσόδου DP) (Προαίρεικό)
Σύŋμα βίντεο εἰσόδου		Αναλογίκο: 0,7 Vp-p (τιμίκό), 75 OHM, θεικό HDMI (μόνο μοντέλo εἰσόδου HDMI) (Προαίρεικό) DP (μόνο μοντέλo εἰσόδου DP) (Προαίρεικό)
Ηχελι		1 W x 2 (Προαίρεικό)
Μέγιστο μέγεθος οθόνης		Ορίζουνια: 476,6 mm Kατακόρμην: 268,1 mm
Πηγή τοχύος		100-240 V, 50/60 Hz
Περβαλλοντίας ζητήματα		Θερμοκραίαλειουρίας: 5° εύς 35°C Θερμοκραίασα Αποθήκευμός: -20° εύς 60°C Yγραίδα Λειουρίας: 10% εύς 85%
Διαστάσεις		508 (Π) x 390,5 (Y) x 207 (B) mm
Βάρος (K. B.)		3,1 kg (καθαρό)
Προδίαγραφές μηχανίσμου		Κλίαη: -5° εύς +25° Περιστρούη: Oχι Μρθμοσι Φιους: Oχι Περιστρούη: Oχι Αποθήμενη βάη: Nai
Εξιθερίας στοίχελε ελέγχου	Διακόπηης/Kούμηία	Κούμι Λειουρίας ΜΕΝΟΥ/EΙEZΑΓΟΗ	Φωτείνόπητa Λειουρία
	Λειουρίες	Φωτείνόπητa Αντίθεηη Αντίθεηη Αντίθεηη Αντίθεηη Αντίθεηη Αντίθεηη Αντίθεηη Αντίθεηη Αντίθεηη Αντίθεηη Αντίθεηη ΑντίθεηηΩ	Φωτείνόπητa Λειουρία
		K. θεηη (μόνο μοντέλo aναλογίκης εἰσόδου)	Autóμαη προθμίαη παραμεύρων (μόνο μοντέλo aναλογίκης εἰσόδου)
		Mπλε φως	Eπόδου
		ACM	Γάμα
		O. θεηη (μόνο μοντέλo aναλογίκης εἰσόδου)	Θερμοκραίασα χρωματος sRGB
		K. θεηη (μόνο μοντέλo aναλογίκης εielóδου)	Atóxρωμηθενη Σαξόνων
		Eπτίαη (μόνο μοντέλo aναλογίκης εielóδου)	Kopeμαός 6 αξόνων
		Eπτίαη (μόνο μοντέλo aναλογίκης εielóδου)	Eγασαη έχον (Προαίρεικό)
		Pολόi (μόνο μοντέλo aναλογίκης εielóδου)	Γλίσασα
		Polόλi (μόνο μοντέλo aναλογίκης εielóδου)	Xρονίο ὄρι ΟSD
		Eιδόδος	Eιδόδος
		Mòρρίŋ DP (Προαίρεικό)
Οι Προδίαγραφές εἰδέχεται να διαφέρουν ανάλουγα με το μοντέλο ηίκαι ηιν Περίαψη.
