K222HQLE - Monitor ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	K222HQLE
Dimensioni dello schermo	21,5 pollici (55 cm)
Risoluzione massima	1920 x 1080 a 60 Hz
Tecnologia del pannello	VA o TN a seconda del modello
Luminosità	250 cd/m² (tipica)
Contrasto dinamico	100 000 000:1 max (ACM)
Tempo di risposta	4 ms (grigio a grigio) o 5 ms
Angolo di visione	178° orizzontale, 178° verticale (CR=10) o 90°/65°
Connettori di ingresso	VGA (D-Sub), HDMI, DisplayPort (a seconda del modello)
Altoparlanti integrati	1 W x 2 (opzionale)
Consumo elettrico (acceso)	19 W
Consumo elettrico (standby)	0,5 W
Consumo elettrico (spento)	0,3 W
Alimentazione	100-240 V, 50/60 Hz
Dimensioni (con base)	508 x 390,5 x 207 mm
Peso netto	3,1 kg
Inclinazione	-5° a +25°
Piede rimovibile	Sì
Funzioni principali	Menu OSD, regolazioni luminosità, contrasto, temperatura colore, modalità gioco, filtro luce blu
Pulizia	Spegnere e scollegare, utilizzare un panno morbido senza solventi, non spruzzare liquidi
Sicurezza	Non aprire il case, evitare l'esposizione a umidità e luce solare diretta
Temperatura di funzionamento	5°C a 35°C
Temperatura di conservazione	-20°C a 60°C

Domande frequenti - K222HQLE ACER

Come fissare il monitor al supporto?

Sballare la base e posizionarla su una superficie stabile. Fissare il piede alla base avvitando con una linguetta o una moneta. Quindi, rimuovere il monitor dall'imballaggio e fissarlo al piede.

Come collegare il monitor a un computer?

Spegnere entrambi i dispositivi. Collegare il cavo video (VGA, HDMI o DP) tra il monitor e il computer. Collegare il cavo di alimentazione del monitor, quindi accendere i dispositivi.

Cosa fare se lo schermo rimane nero?

Verificare che il monitor sia acceso (spia blu). Assicurarsi che il cavo video sia correttamente collegato. Provare con un'altra sorgente di ingresso. Se la spia è arancione, il monitor è in standby, premere il pulsante di accensione.

Come pulire lo schermo LCD?

Spegnere il monitor e scollegare il cavo di alimentazione. Utilizzare un panno morbido leggermente inumidito con una soluzione senza solventi. Non spruzzare mai liquido direttamente sullo schermo. Evitare prodotti a base di ammoniaca o alcol.

Quali sono le impostazioni disponibili nel menu OSD?

Il menu OSD consente di regolare luminosità, contrasto, posizione, nitidezza, temperatura colore, filtro luce blu, modalità ACM, ingressi, lingua, ecc.

Come ridurre l'affaticamento degli occhi?

Attivare il filtro luce blu tramite il pulsante dedicato o il menu OSD. Regolare luminosità e contrasto a un livello confortevole. Fare pause regolari.

Posso utilizzare il monitor con un adattatore VGA?

Sì, il monitor è compatibile con un ingresso VGA analogico. Utilizzare un cavo VGA standard o un adattatore da un altro tipo di connettore.

Qual è il consumo elettrico in standby?

Il consumo in modalità standby è di 0,5 W, e in modalità spento di 0,3 W.

Il monitor dispone di altoparlanti integrati?

Sì, alcuni modelli includono altoparlanti da 1 W x 2. Verificare la presenza di un'uscita audio sul retro.

Come passare da una sorgente di ingresso all'altra?

Premere il pulsante 'Ingresso' (o 'Input') sul pannello anteriore per scorrere le sorgenti disponibili (VGA, HDMI, DP).

MANUALE UTENTE K222HQLE ACER

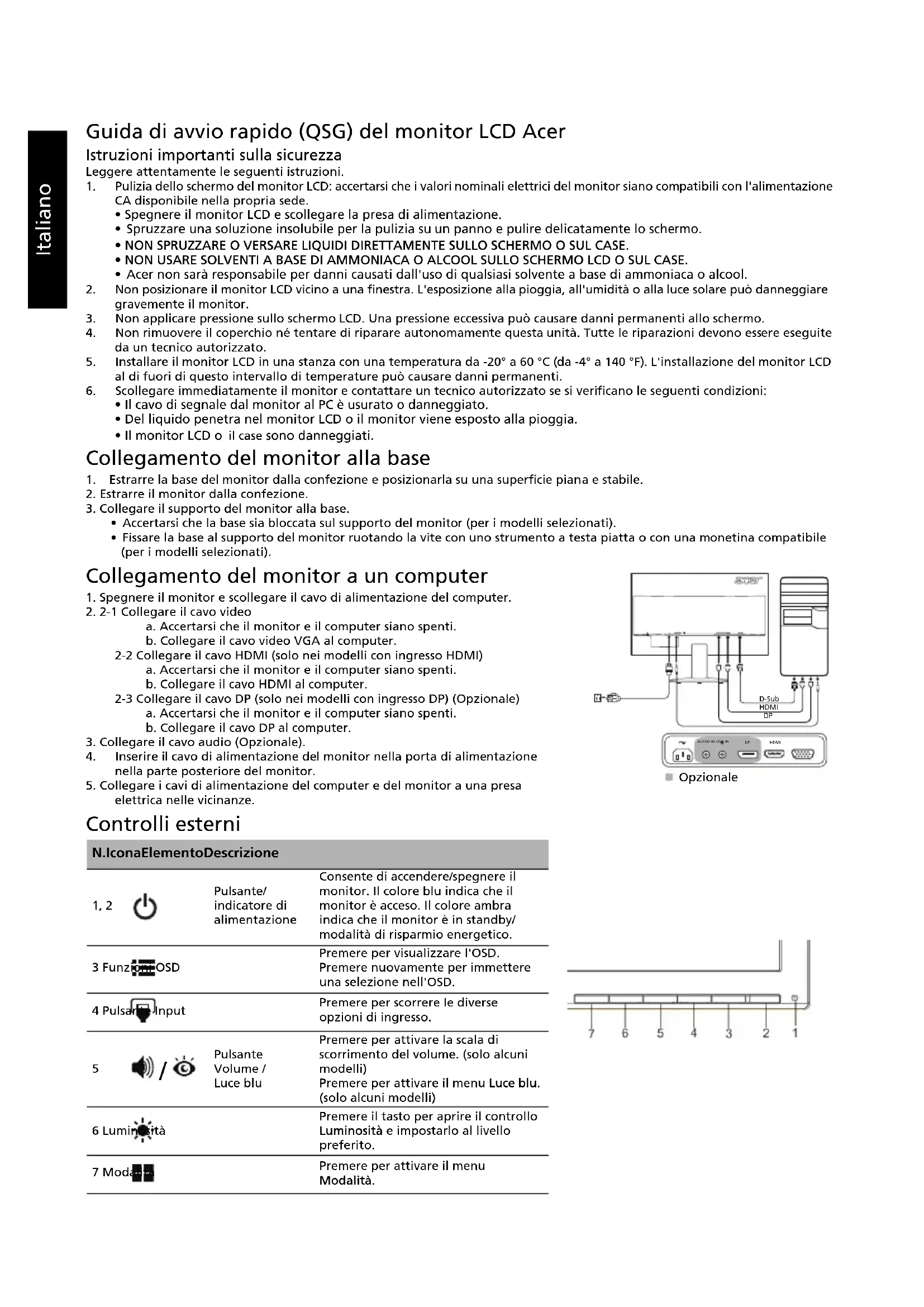

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
2. Spegnere il monitor LCD e scollegare la presa di alimentazione. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
3. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
4. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.
5. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.
6. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
7. Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
8. Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
9. Installare il monitor LCD in una stanza con una temperatura da -20° a 60°C (da -4° a 140°F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
10. Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
11. Il cavo di segnale dal monitor al PC è usurato o danneggiato.
12. Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
13. Il monitor LCD o il case sono danneggiati.

Collegamento del monitor alla base

1. Estrarre la base del monitor dalla confezione e posizionarla su una superficie piana e stabile.
2. Estrarre il monitor dalla confezione.
3. Collegare il supporto del monitor alla base.
4. Accertarsi che la base sia bloccata sul supporto del monitor (per i modelli selezionati). Fissare la base al supporto del monitor ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

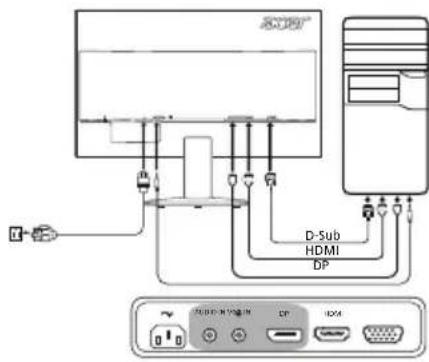

Collegamento del monitor a un computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo video

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo video VGA al computer.

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo HDMI al computer.

2-3 Collegare il cavo DP (solo nei modelli con ingresso DP) (Opzionale)

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo DP al computer.

1. Collegare il cavo audio (Opzionale).
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
3. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.

Controlli esterni

N.IconaElementoDescrizione
1,2	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è acceso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
3 Funzioni-OSD		Premere per visualizzare l'OSD.Premere nuovamente per immettere una selezione nell'OSD.
4 Pulsari Input		Premere per scorrere le diverse opzioni di ingressso.
5	PulsanteVolume/Luce blu	Premere per attivare la Scala di scorrimento del volume. (solo alcuni modelli)Premere per attivare il menu Luce blu.(solo alcuni modelli)
6 Luminità		Premere il tasto per aprire il controllo Luminosità e impostarlo al livello preferito.
7 Modità		Premere per attivare il menu Modalità.

Opzionale

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può irradiare energia a radiofrequenza e, se non viene installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa interferenze dannose alla ricezione di radio e televisione, che possono essere determinate spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare o riposizionare l'antenna di ricezione. - Aumentare la distanza tra il dispositivo e il ricevitore. - Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore. Per assistenza, contattare il rivenditore o un tecnico professionista nel campo della radio e della televisione.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: cavi schermati

Tutti i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi di ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cancellazioni non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 21,5"W (55 cm)
	Passo del pixel 0,248 mm (O) x 0,248 mm (V)
	Luminosità	250 cd/m2 (Tipica) 200 cd/m	2 (Tipica)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10) 90° (O) 65° (V) (CR=10)
	Tempo di risposta 4 ms (da G a G) 5 ms
	Tipo di pannello VA TN
	Video Interfaccia analogica R, G, B
	Frequenza O 30 kHz - 80 kHz
	Frequenza V 55 - 75 Hz
Colori del display		16,7 millioni
Dot Clock		175 MHz
Risoluzione massima		1920 x 1080 a 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Consumo energetico (a 200 nits)	Modalità on	19 W	19 W
	Modalità sospensione	0,5 W	0,5 W
	Modalità off 0,3 W	0,3 W
Connettor di ingresso		D-Sub HDMI (solo nei modelli con ingresso HDMI) DP (solo nei modelli con ingresso DP) (Opzionale)
Segnale video in ingresso		Analogico: 0,7 Vp-p (standard), 75 OHM, Positivo HDMI (solo nei modelli con ingresso HDMI) (Opzionale) DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti		1 W x 2 (Opzionale)
Dimensione massiva dello schermo		Orizzontale: 476,6 mm Verticale: 268,1 mm
Fonte di alimentazione		100-240 V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: da 5° a 35 °CTemperatura di stoccaggio: da -20° a 60 °CUmidità operative: da 10% a 85%
Dimensioni		508 (L) x 390,5 (A) x 207 (P) mm
Peso (peso netto)		3,1 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +25° Rotazione: no Regolazione dell'altezza: no Perno: no Piedistallo scollegabile: si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione INPUT Pulsante Volume/Luce blu Luminosità Modality
	Funzioni	Luminosity Autoregolazione (solo nei modelli con ingresso analogico) Spia blu Gamma Over Drive (Opzionale) Assegnazione tasti DCG/CI Mod Avvio rapido Informazioni sul display Ripristina tutto
		OPosizione (solo nei modelli con ingresso analogico) Temp. Colore sRGB Tonal. 6 asi Satur. 6 asi Volume (Opzionale) Lingua Intervallo OSD Input Formato DP (Opzionale)
Le specifiche variano a seconda della regione e/o del modello.

I manuali e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero modello:

K222HQL

Numero SKU:

K222HQL xxxxxx;

x = 0 9 a\~z, A\~Z, o spazio)

Viale delle Industrie 1/A, 20020 Arese (MI), Italia

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Denominazione commerciale:

Numero modello:

Numero articolo:

Monitor LCD

ACER

K222HQL

K222HQL xxxxxx;

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero di modelli:

K222HQL

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto :

Nom commercial :

Numero di modulo:

Numero SKU:

Monitor LCD

ACER

K222HQL

K222HQL XXXXX;

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale:

ACER

Numero modello:

K222HQL

Numero articolo (SKU):

K222HQL xxxxxx;

(x = 0-9, a-z, A-Z o spazio)

Acer Incorporated dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN55035:2017

EN55032:2015/AC:2016 Classe B

EN61000-3-3:2013

EN IEC 61000-3-2:2019 Classe D

Direttiva LVD: 2014/35/UE

EN62368-1:2014/A11:2017

Direttiva RoHS:2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

(EU) 2019/2021; EN50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2017.
