K222HQLE - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-skärm
Märke	Acer
Modell	K222HQLE
Skärmstorlek	21,5 tum (55 cm)
Maximal upplösning	1920 x 1080 vid 60 Hz
Panelteknik	VA eller TN beroende på modell
Ljusstyrka	250 cd/m² (typisk)
Dynamisk kontrast	100 000 000:1 max (ACM)
Svarstid	4 ms (grå till grå) eller 5 ms
Betraktningsvinkel	178° horisontell, 178° vertikal (CR=10) eller 90°/65°
Ingångskontakter	VGA (D-Sub), HDMI, DisplayPort (beroende på modell)
Inbyggda högtalare	1 W x 2 (tillval)
Strömförbrukning (på)	19 W
Strömförbrukning (standby)	0,5 W
Strömförbrukning (avstängd)	0,3 W
Strömförsörjning	100-240 V, 50/60 Hz
Mått (med stativ)	508 x 390,5 x 207 mm
Nettovikt	3,1 kg
Lutning	-5° till +25°
Avtagbart stativ	Ja
Huvudfunktioner	OSD-meny, justering av ljusstyrka, kontrast, färgtemperatur, spelläge, blåljusfilter
Rengöring	Stäng av och koppla ur, använd en mjuk trasa utan lösningsmedel, spraya inte vätska
Säkerhet	Öppna inte höljet, undvik exponering för fukt och direkt solljus
Drifttemperatur	5°C till 35°C
Förvaringstemperatur	-20°C till 60°C

Vanliga frågor - K222HQLE ACER

Hur fäster jag skärmen på stativet?

Packa upp stativet och placera det på en stabil yta. Fäst foten på stativet genom att skruva med hjälp av en flik eller ett mynt. Ta sedan bort skärmen från förpackningen och fäst den på foten.

Hur ansluter jag skärmen till en dator?

Stäng av båda enheterna. Anslut videokabeln (VGA, HDMI eller DP) mellan skärmen och datorn. Anslut skärmens strömkabel och slå sedan på enheterna.

Vad gör jag om skärmen förblir svart?

Kontrollera att skärmen är på (blå lampa). Se till att videokabeln är korrekt ansluten. Testa med en annan ingångskälla. Om lampan är orange är skärmen i standby, tryck på strömknappen.

Hur rengör jag LCD-skärmen?

Stäng av skärmen och koppla ur strömkabeln. Använd en mjuk trasa lätt fuktad med en lösningsmedelsfri lösning. Spraya aldrig vätska direkt på skärmen. Undvik produkter som innehåller ammoniak eller alkohol.

Vilka inställningar finns i OSD-menyn?

OSD-menyn gör det möjligt att justera ljusstyrka, kontrast, position, skärpa, färgtemperatur, blåljusfilter, ACM-läge, ingångar, språk, etc.

Hur minskar jag ögontrötthet?

Aktivera blåljusfiltret via den dedikerade knappen eller OSD-menyn. Ställ in ljusstyrka och kontrast på en bekväm nivå. Ta regelbundna pauser.

Kan jag använda skärmen med en VGA-adapter?

Ja, skärmen är kompatibel med analog VGA-ingång. Använd en vanlig VGA-kabel eller en adapter från en annan kontakttyp.

Vad är strömförbrukningen i standby?

Strömförbrukningen i standby är 0,5 W och i avstängt läge 0,3 W.

Har skärmen inbyggda högtalare?

Ja, vissa modeller har inbyggda högtalare på 1 W x 2. Kontrollera om det finns en ljudutgång på baksidan.

Hur växlar jag mellan ingångskällor?

Tryck på knappen 'Ingång' (eller 'Input') på frontpanelen för att bläddra bland tillgängliga källor (VGA, HDMI, DP).

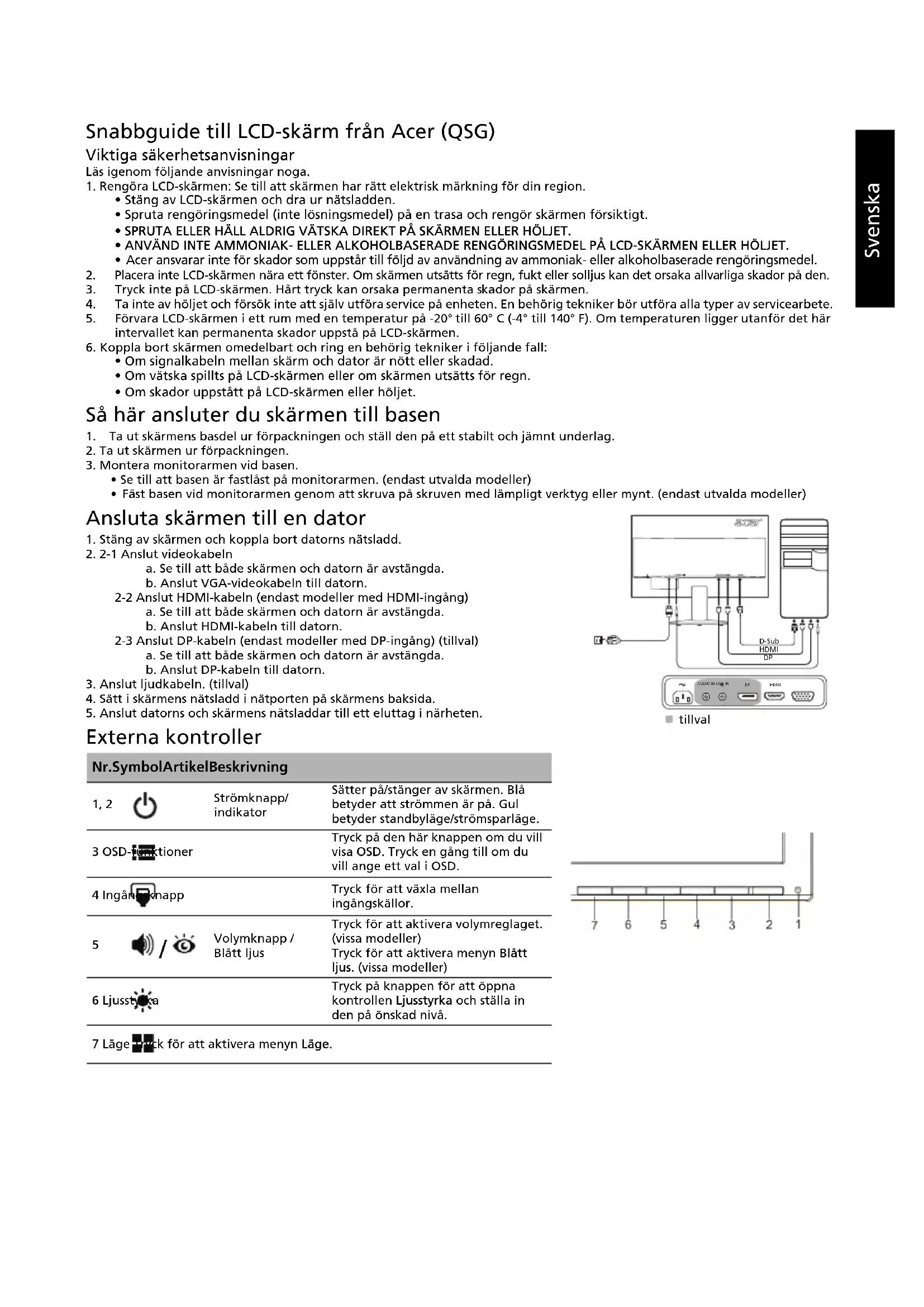

BRUKSANVISNING K222HQLE ACER

1. Rengöra LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden.
3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
5. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Förvara LCD-skärmen i ett rum med en temperatur på -20° till 60°C (-4° till 140°F). Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
11. Om signalkabeln mellan skärmen och datorn är skadad eller trasig.
12. Om vätska har spillts på LCD-skärmen eller om skärmen utsätts för regn.
13. Om skador har uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmens basdel ur förpackningen och ställ den på ett stabilt och jämnt underlag.
2. Ta ut skärmen ur förpackningen.
3. Montera monitorarmen vid basen.
4. Se till att basen är fastlåst på monitorarmen. (endast utvalda modeller) Fäst basen vid monitorarmen genom att skruva på skruven med lämpligt verktyg eller mynt. (endast utvalda modeller)

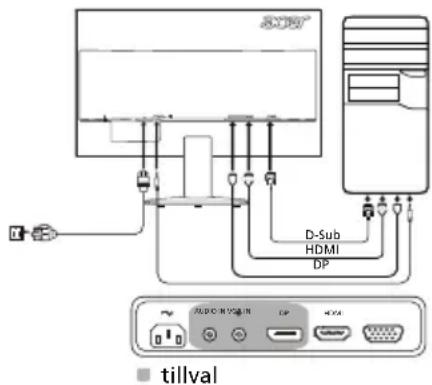

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut VGA-videokabeln till datorn.

a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn.

2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln. (tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.

Externa kontroller

1,2	Strömknapp/indikator	Sätter på/stänger av skärmen. Blabetyder att strömmen ar på. Gulbetyder standbylåge/strömsparlåge.
3 OSD-funktioner		Tryck på den här knappen om du villvisa OSD. Tryck en,gäng till om du vill ange ett val i OSD.
4Ingångänkapp		Tryck for att växla mellan ingängskällor.
5	Volymknapp /Blätt Ijus	Tryck for att aktivera volymreglaget.(vissa modeller)Tryck for att aktivera++, menyn BlättIjus.(vissa modeller)
6Ljuststiga		Tryck på knappen for att öppnakontrollen Ljuststyrlka och ställa inden på önskad nivå.
7Läge-Äckfor att aktivera++, menyn Lage.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag på en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio-/tv-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna den till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 21,5"W (55 cm)
	Pixelavständ 0,248 mm (H) x 0,248 mm (V)
	Ljusstyrkå	250 cd/m2(typisk) 200 cd/m	2 (typiskt)
	Kontrast 100 000 000 :	Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10) 90° (H) 65° (V) (CR=10)
	Responsid 4 ms (G till G) 5 ms
	Paneltyp VA TN
	Video R, G, B, analogot	gränsnitt
	H-frekvens 30 kHz-80 kHz
	V-frekvens 55-75 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens		175 MHz
Högsta upplösning		1920 x 1080 vid 60 Hz
Plug & Play		VESA DDCCI/DDCZB
Energiförbrukning (vid 200 cd/m2)	På-läge	19 W	19 W
	Viloläge	0,5 W	0,5 W
	Av-läge	0,3 W	0,3 W
Ingångskontakt		D-Sub HDMI (endast modeller med HDMI-ingång) DP (endast modeller med DP-ingång) (tilval)
Videosignalsingång		Analog: 0,7 Vp-p (standard), 75 OHM, positiv HDMI (endast modeller med HDMI-ingång) (tilval) DP (endast modeller med DP-ingång) (tilval)
Högtalare		1 W x 2 (tilval)
Största skärmsstorlek		Horisontellt: 476,6 mm Vertikalt: 268,1 mm
Strömköllä		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 5 ° till 35 °C Temperatur vid fördvaring: -20 ° till 60 °C Fuktighet vid drift: 10 % till 85 %
Mätt		508 (B) x 390,5 (H) x 207 (D) mm
Vikt (netto)		3,1 kg (netto)
Mekaniska specificationer		Lutning: -5° till +25° Vridning: Nej Höjdjustering: Nej Pivoting: Nej Avtagbart fotstativ: Ja
Externala konntroller	Reglage/knappar	Strömknapp Volymknapp/Blätt lius	Ljusstyrika Läge
	Funktioner	Ljusstyka Kontrast Blätt lius ACM H-position (endast modeller med analog ingång) V-position (endast modeller med analog ingång) Fokus (endast modeller med analog ingång) Klocka (endast modeller med analog ingång)	Autokonfiguration (endast modeller med analog ingång) Gamma Färgtemperatur sRGB 6-axlad färgton 6-axlad färgmättnad Volym (tilval) Språk OSD-timeout Ingång DP-format (tilval)
Specificationerna varierar after modell och/eller region.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.

2-2 Anslut HDMI-kabeln (endast modell med HDMI-ingång)

a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn.

2-3 Anslut DP-kabeln (endast modell med DP-ingång) (tillbehör)
