K222HQLE - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	K222HQLE
Ekrano dydis	21,5 colio (55 cm)
Maksimali raiška	1920 x 1080 esant 60 Hz
Ekrano technologija	VA arba TN pagal modelį
Ryškumas	250 cd/m² (tipinis)
Dinaminis kontrastas	100 000 000:1 maks. (ACM)
Reagavimo laikas	4 ms (pilka į pilka) arba 5 ms
Žiūrėjimo kampas	178° horizontaliai, 178° vertikaliai (CR=10) arba 90°/65°
Įvesties jungtys	VGA (D-Sub), HDMI, DisplayPort (pagal modelį)
Įmontuoti garsiakalbiai	1 W x 2 (pasirinktinai)
Energijos sąnaudos (veikimo)	19 W
Energijos sąnaudos (budėjimo)	0,5 W
Energijos sąnaudos (išjungimo)	0,3 W
Maitinimas	100-240 V, 50/60 Hz
Matmenys (su stovu)	508 x 390,5 x 207 mm
Grynasis svoris	3,1 kg
Pakreipimas	-5° iki +25°
Nuimamas stovas	Taip
Pagrindinės funkcijos	OSD meniu, ryškumo, kontrasto, spalvų temperatūros nustatymai, žaidimo režimas, mėlynos šviesos filtras
Valymas	Išjunkite ir atjunkite, naudokite minkštą šluostę be tirpiklio, nepurkškite skysčio
Saugumas	Neatidarykite korpuso, venkite drėgmės ir tiesioginių saulės spindulių poveikio
Darbinė temperatūra	5°C iki 35°C
Laikymo temperatūra	-20°C iki 60°C

Dažnai užduodami klausimai - K222HQLE ACER

Kaip pritvirtinti monitorių prie stovo?

Išpakuokite stovą ir padėkite jį ant tvirto paviršiaus. Pritvirtinkite koją prie stovo prisukdami naudodami skirtuką ar monetą. Tada išimkite monitorių iš pakuotės ir pritvirtinkite prie kojos.

Kaip prijungti monitorių prie kompiuterio?

Išjunkite abu įrenginius. Prijunkite vaizdo kabelį (VGA, HDMI arba DP) tarp monitoriaus ir kompiuterio. Prijunkite monitoriaus maitinimo kabelį, tada įjunkite įrenginius.

Ką daryti, jei ekranas lieka juodas?

Patikrinkite, ar monitorius įjungtas (mėlyna lemputė). Įsitikinkite, kad vaizdo kabelis tinkamai prijungtas. Išbandykite su kitu įvesties šaltiniu. Jei lemputė oranžinė, monitorius yra budėjimo režime, paspauskite maitinimo mygtuką.

Kaip valyti LCD ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Naudokite minkštą šluostę, šiek tiek sudrėkintą tirpiklio neturinčiu tirpalu. Niekada nepurkškite skysčio tiesiai ant ekrano. Venkite amoniako ar alkoholio turinčių produktų.

Kokie nustatymai pasiekiami OSD meniu?

OSD meniu leidžia reguliuoti ryškumą, kontrastą, padėtį, aštrumą, spalvų temperatūrą, mėlynos šviesos filtrą, ACM režimą, įvestis, kalbą ir kt.

Kaip sumažinti akių nuovargį?

Įjunkite mėlynos šviesos filtrą per skirtą mygtuką arba OSD meniu. Nustatykite ryškumą ir kontrastą patogiu lygiu. Darykite reguliarias pertraukas.

Ar galiu naudoti monitorių su VGA adapteriu?

Taip, monitorius yra suderinamas su analogine VGA įvestimi. Naudokite standartinį VGA kabelį arba adapterį iš kitos jungties tipo.

Kokia energijos sąnauda budėjimo režimu?

Energijos sąnauda budėjimo režimu yra 0,5 W, o išjungimo režimu - 0,3 W.

Ar monitorius turi įmontuotus garsiakalbius?

Taip, kai kurie modeliai turi 1 W x 2 garsiakalbius. Patikrinkite, ar gale yra garso išvestis.

Kaip perjungti įvesties šaltinius?

Paspauskite mygtuką 'Įvestis' (arba 'Input') priekiniame skydelyje, kad perjungtumėte galimus šaltinius (VGA, HDMI, DP).

NAUDOJIMO INSTRUKCIJA K222HQLE ACER

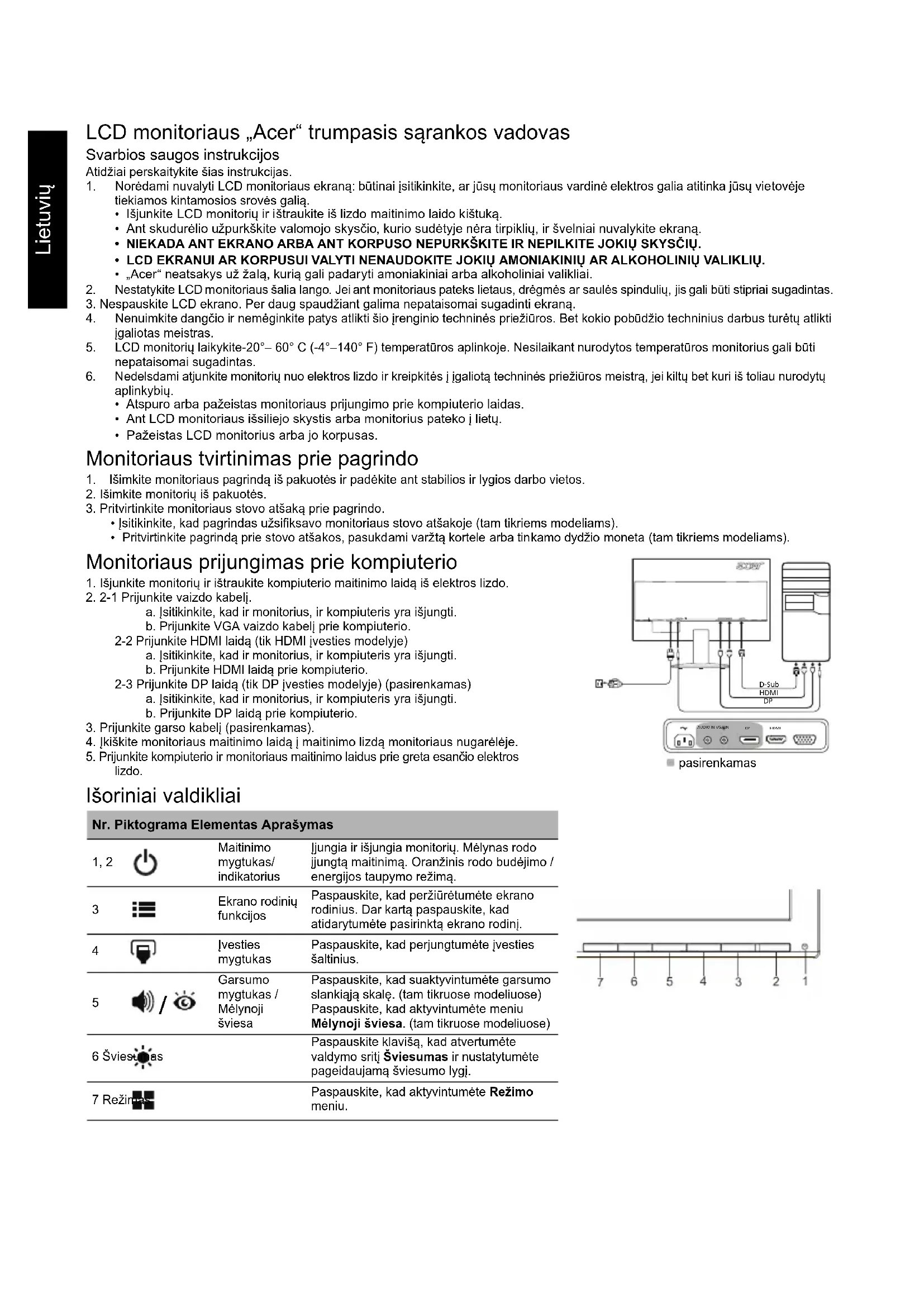

LCD monitoriaus „Acer“ trumpasis savininko vadovas

Svarbios saugos instrukcijos

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitoriaus pagrindą iš pakuotės ir padėkite ant stabilios ir lygios darbo vietos.
2. Išimkite monitorių iš pakuotės
3. Pritvirtinkite monitoriaus stovo atšaką prie pagrindo.
4. Įsitikinkite, kad pagrindas užsifiksavo monitoriaus stovo atšakoje (tam tikriems modeliams).
5. Pritvirtinkite pagrindą prie stovo atšakos, pasukdami varžtą kortele arba tinkamo dydžio moneta (tam tikriems modeliams).

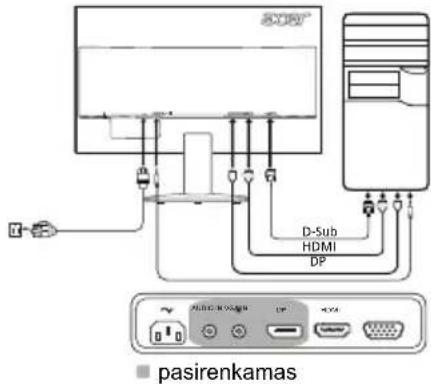

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite vaizdo kabelį.

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite VGA vaizdo kabelį prie kompiuterio.

2-2 Prijunkite HDMI laidą (tik HDMI įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite HDMI laidą prie kompiuterio.

2-3 Prijunkite DP laidą (tik DP įvesties modelyje) (pasirenkamas)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

1. Prijunkite garso kabelį (pasirenkamas).
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

Išoriniai valdikliai

Nr. Piktograma Elementas Aprašymas

1,2		Maitinimo mygtukas/ indicatorius	ljungia ir išjungia monitoriu. Mělynas rodo jungta maitinima. Oranzinis rodo budéjimo / energios taupymo režima.
3		Ekrano rodinić funckcjos	Paspauskite, kad peržūrétumete ekrano rodinius. Dar kartą paspauskite, kad atidarytumete pasirinktą ekrano rodinj.
4		Jvesties mygtukas	Paspauskite, kad perjungtumete jvesties saltinius.
5		Garsumo mygtukas / Mělynoji šviesa	Paspauskite, kad suaktyvintumete garsumo slankija stale. (tam tikruose modeliuose) Paspauskite, kad aktyvintumete meniu Mělynoji šviesa. (tam tikruose modeliuose)
6			Paspauskite klaviša, kad atvertumete valdymo sritj Šviesumas ir nustatyumete pageidaujama šviesumo lygl.
7	Režimac		Paspauskite, kad aktyvintumete Režimo meniu.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalies B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali sukelti žalingus radijo ryšio trukdžius. Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių neatsiras. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemų sukūrimo.

Įspėjimas

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trikdžių; 2) šis įrenginys turi priimti bet kokius gautus trikdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trikdžius.

Pranešimas. Naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD plokstê	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 21,5"W (55 cm)
	Vaizdo tašku dydis 0,248 mm (H) x 0,248 mm (V)
	Ryškumas	250 cd/m2(jprastas) 200 cd/m	2(jprastas)
	Kontrastas 100000000:	maks. (ACM)
	Regimasis kampas 178	(H) 178° (V) (CR=10) 90° (H) 65° (V) (CR=10)
	Atsako trukmê 4 ms (G-G) 5 ms
	Plokstê lipas VA TN
	Vaizdas R, G, B analogê s—asajá
	Horizontalus dažnis 30-80 kHz
	Vertikalus dažnis 55-75 Hz
Ekrano spalvos 16,7 miljonü
Tašku dažnis		175 MHz
Didžiausia skiriamoji geba		1920 x 1080 esant 60 Hz
Funkcija „Plug & Play"		VESA DDCCI/DDC2B
Energios sānaudos (esant 200 nitu)	Jungimo režimu	19 W	19 W
	Miego režimu	0,5 W	0,5 W
	Išjungimo režimu	0,3 W	0,3 W
Jvesties jungtis		D-Sub HDMI (tik HDMI jvesties modelje) DP (tik DP jvesties modelis) (pasirenkanas)
Vaizdo jvesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamas HDMI (tik HDMI jvesties modelje) (pasirenkanas) DP (tik DP jvesties modelis) (pasirenkanas)
Garsiakalbiai		1 W x 2 (pasirenkanas)
Didžiausias ekrano dydis		Horizontaliai: 476,6 mm Verticaliai: 268,1 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūrā: nuo 5° iki 35°C Saugojimo temperatūrā: nuo -20° iki 60°C Naudojimo drégme: nuo 10 iki 85 %
Matmenys		508 (P) x 390,5 (A) x 207 (G) mm
Svoris (grynasis)		3,1 kg (grynasis)
Mechanizmu techninaii duomenys		Pakreipimas: nuo -5° iki +25° Pasukimas: Nera Aukšćio reguliavimas: Nera Sukimosi asiš: Nera Atkabinamas kojos stovas: Yra
Išoriniali valdikliai	Jungikliai / Mygtukai	Maitinimo mygtukas MENU/ENTER (Meniu/Ivestis)	Jvestis Garsumo mygtukas/Melynoji sviesa Ryskumas Režimas Platusi režimas Automatinis konfigūravimas (tik analoginés jvesties modelje) Gama Greitinimas (pasirenkanas) Greitjo mygtuko priskyrimas DDC/CI Gruko paleidimo režimas Ekrano informacija Nustatyti visus nustatymus iš naujo
	Funkcjios	Ryskumas Kontrastas Mélyna sviesa ACM Horizontalioji padétis (tik analoginés jvesties modelje) Vertikalloji padétis (tik analoginés jvesties modelje) Fokusavimas (tik analoginés jvesties modelje) Laikrodis (tik analoginés jvesties modelje)	6 ašiŋ atspalvis 6 ašiŋ grynis Garsumas (pasirenkanas) Kalba Ekrano rodinio skirtasis laikas Jvestis DP formatas (pasirenkanas)
Specifikacijos priklauso nuo modelio ir (arba) regiono.
