ПОСІБНИК КОРИСТУВАЧА DSLAX82U ASUS

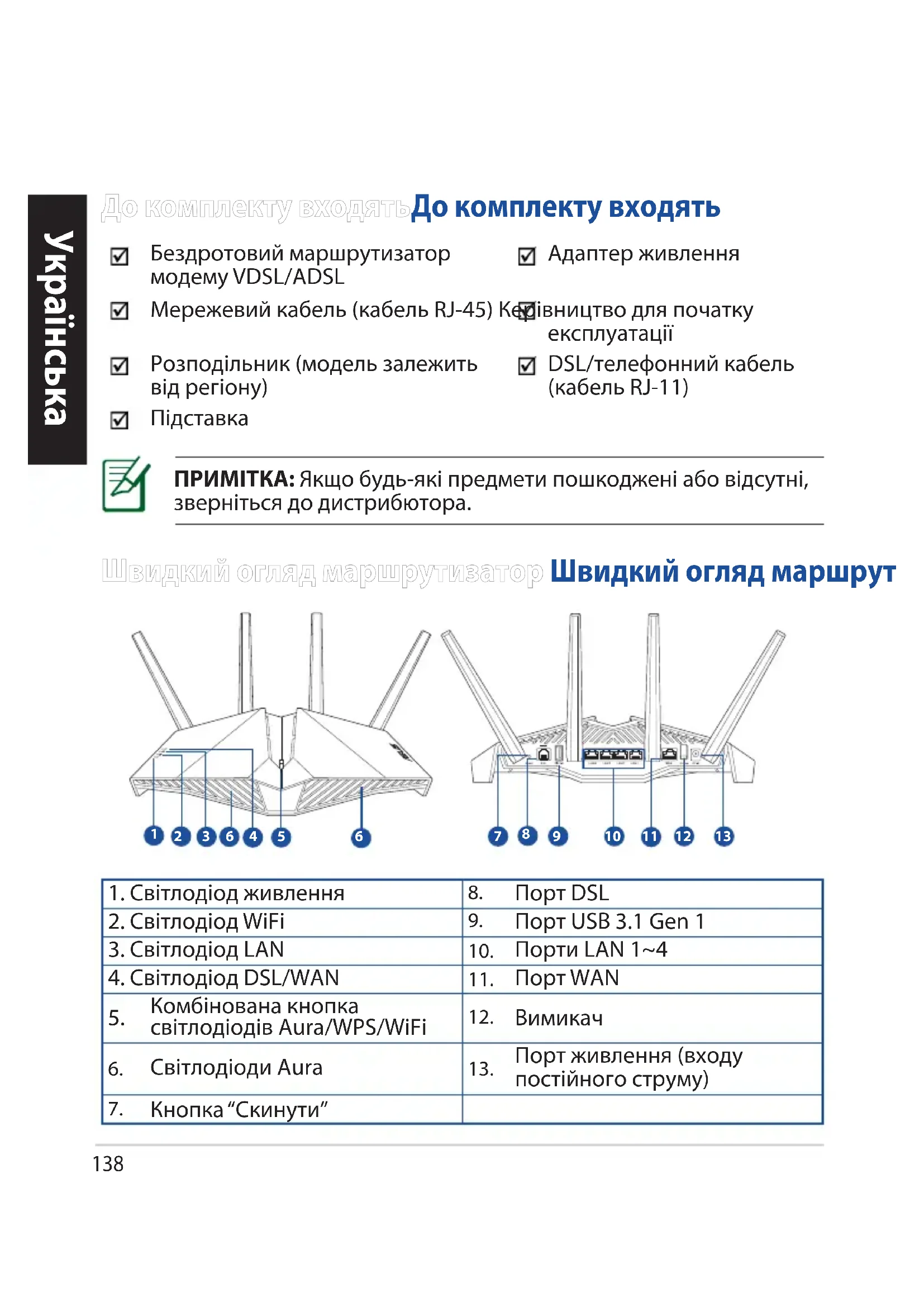

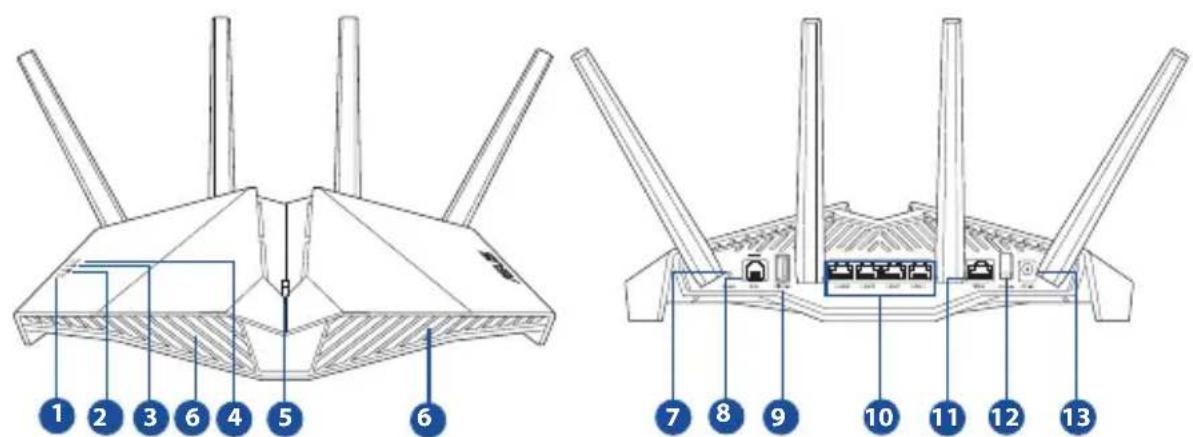

Швидкий огляд маршрутизатор Швидкий огляд маршрутизатор ПРИМІТКА: Якщо будь-які предмети пошкоджені або відсутні, зверніться до дистрибютора. До комплекту входятьДо комплекту входять Бездротовий маршрутизатор модему VDSL/ADSL Адаптер живлення Мережевий кабель (кабель RJ-45) Керівництво для початку експлуатації Розподільник (модель залежить від регіону) DSL/телефонний кабель (кабель RJ-11)

1. Світлодіод живлення

4. Світлодіод DSL/WAN

Комбінована кнопка світлодіодів Aura/WPS/WiFi

Порт живлення (входу постійного струму)

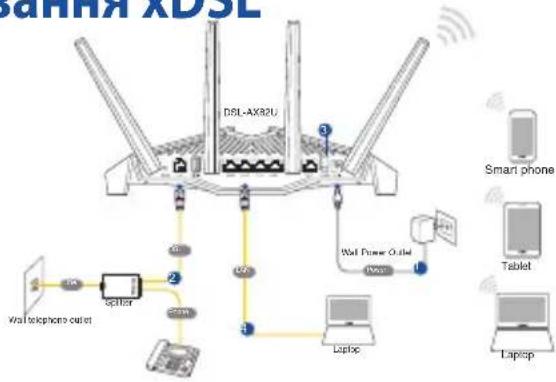

Налаштування xDSL Налаштування xDSL

1. Підключіть адаптер живлення

маршрутизатора модема xDSL до порту входу постійного струму і до розетки електромережі.

2. Підключіть один кінець кабелю RJ-

11 до порту DSL на маршрутизаторі модема хDSL, а інший - до порту DSL на розподільнику.

3. Увімкніть маршрутизатор модему

xDSL і почекайте пару хвилин на підключення до Інтернет.

4. Можна налаштувати DSL-AX82U через дротове або бездротове

• [Дротове підключення] Підключіть комп’ютер до маршрутизатора шнуром Ethernet.

• [Бездротове підключення] Підключіться до мережевої назви (SSID), вказаної на ярлику виробу ззаду на маршрутизаторі.

5. Коли світлодіод DSL/WAN перестає спалахувати і світиться

постійно, можна почати процес налаштування DSL через Помічника Швидкого налаштування з Інтернет. a. Відкрийте веб-браузер і увійдіть до http://router.asus.com, щоб запустити графічний веб-інтерфейс. Виконайте інструкції на екрані, щоб завершити налагодження. b. Для налаштування маршрутизатора можна також вибрати програму маршрутизатора ASUS. Завантажте програму маршрутизатора ASUS, щоб налаштувати маршрутизатор через мобільні пристрої. LaptopTablet Smart phone DSL-AX82UPower

• Користуйтеся лише адаптером з комплекту. Користування іншими адаптерами може пошкодити пристрій.

• Технічні характеристики:

• Для підключення до Інтернет можна користуватися модемом xDSL або Ethernet WAN-підключенням.

• За замовчуванням логін і пароль графічного веб-інтерфейсу - це admin і admin.

• Автовизначення типу підключення провайдера здійснюється тоді, коли ви вперше конфігурували маршрутизатор модему xDSL або коли ваш пристрій скинено на налаштування за замовчанням. Під час швидкого налаштування Інтернету може знадобитися ввести інформацію облікового запису Інтернет, отриману від Інтернет- провайдера. Адаптер живлення постійного струму Вихід постійного струму: +12 В з максимальним стумом 2.5 A Робоча температура 0~40

Відносна вологість повітря під час експлуатації 50~90% Зберігання 20~90%141

Значення світлодіода LEDs Позначки

Колір: Білий і червоний. Вимкнено: Нема живлення. Постійний білий: Пристрій працює нормально. Постійний червоний: Пристрій працює неправильно. Повільно мерехтить червоним: Режим відновлення. Повільно мерехтить білим: Триває поновлення WPS або мікропрограми.

WiFi Колір: Білий. Вимкнено: Нема сигналу WiFi. Увімкнено: Бездротова система готова. Мерехтить: Передача або прийом даних через бездротове підключення.

LAN Колір: Білий. Вимкнено: Нема активності даних або нема фізичного підключення. Увімкнено: Встановлено підключення Ethernet.

DSL/WAN Колір: Білий і червоний. Вимкнено: Відключено обидва кабелі: DSL і WAN. Повільно мерехтить червоним: DSL пробує підключитися до DSLAM. Постійний червоний: Пристрій готовий до конфігурації, проте ще нема підключення до Інтернету. Постійний білий: Встановлено підключення Ethernet.142

Кнопка Функції Комбінована

світлодіодів Aura/WPS/WiFi Натискайте кнопку на верхньому покритті приблизно 2 секунди, щоб зробити будь-що з наступного.

• Увімкнення і вимкнення світлодіодів Aura (за замовчуванням) Натискайте 1 секунду, щоб змінити ефекти освітлення Aura.

• Запускання процесу WPS

• Увімкнення або вимкнення підключення WiFi Примітка: Можна змінити функцію кнопки, перейшовши до Administration > System (Адміністрування > Система) з графічного веб- інтерфейсу. Функція кнопки Розповсюджені питанняРозповсюджені питання

1. Де знайти більше інформації про цей бездротовий маршрутизатор?

• Сайт технічної підтримки: https://www.asus.com/support

• Посібник користувача можна отримати онлайн: https://www.asus.com/support
