KASUTUSJUHEND DSLAX82U ASUS

Vorgukaabel (RJ-45 kaabel) Luhnhend
Jagur (varieerub regiooniti) DSLtelefonikaabel (RJ-11 kaabel)
Garantiikaart

MÄRKUS: Kui moni artiklitest on kahjustatud vöi puudub, siis vötke ühendust edasimüjaga.

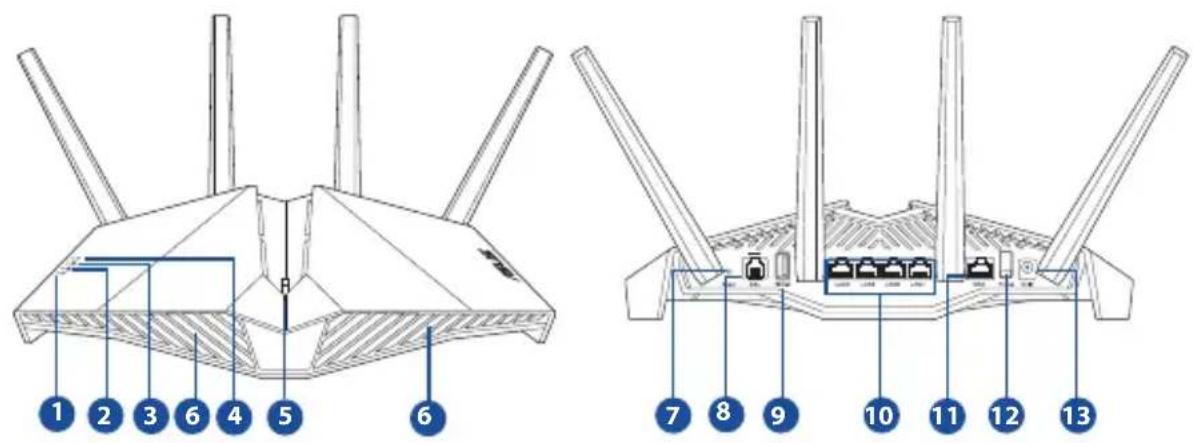

Kiire pilguheit ruuterileKiire pilguheit ruuterile

1. Toite LED indikaator	8. DSL-pesa
2. WiFi LED-märgutuli	9. USB 3.1 Gen 1 port
3. LAN LED indikaatorid	10. LAN1~4 pordid
4. DSL/WAN LED-märgutuli	11. WAN pordi
5. Aura LED-märgutuled / WPS / WiFi universaalnupp	12. Toitelüliti
6. Aura LED-märgutuled	13. Toitepesa (DCIN)
7. Lähtestusnupp

Ruteri häälestamineRuteri häälestamine

1. Sisestage xDSL modem-ruuteri toiteadapter alalisvooluporti ja uhendage see toitepistikupesaga.
2. Ühendage RJ-11 kaabli üks ots xDSL modem-ruuteri DSL cordiga ja teine ots jaguri DSL cordiga.
3. Lülitage xDSL modem-ruuter sisse ja oodake moni minut, kuni luuakse Interneti-uhendus.
4. Saate häalesta omr uuter traadiga voi traadita uhenduse kaudu.

[Juhtmega ühendus]

Uhendage arvuti ruuterile Etherneti kaabli abil.

[Juhtmeta ühendus]

Looge ühendus vörguga, mille nimi (SSID) on toodud ruuteri tagaküljel asuval tootesildil.

1. Kui DSL/WAN LED® indikaator lopetab vilkumise ja jäab pusivalt helendama, saate alustada DSL-i häalestusprotssisi viisardi QIS (Quick Internet Setup) kaudu.

a. Avage veebibrauser ja sisestage http://router.asus.com, et käivitada GUI (graafline kasutajaliides). Häälestage ruuter ekraanil esitatud juhiseid järgides.

b. Ruteri alghäalestamiseks võite ka valida ASUS-e ruuteri rakenduse. Laadige alla ASUS-e ruuteri rakendus, et häalestada ruuter LABi mobilse seadme.

ASUS Router

OUTER Google Play

• Kasutage ainult seadmega kaasa antud toiteadapterit. Muude toiteadapterite kasutamine voib seadet kahjustada.

• Tehnilised andmed:

Alalisvoolu (DC) toiteadapter	DC välljund: +12 V max vooluga 2.5 A
Kasutuskoha tötemperatuur	0~40°C Storage 0~70		°C
Kasutuskoha niiskusesisaldus	50~90% Storage 20~90%

MÄRKUSED:

• Internetile juurdepääsuks võite kasutada xDSL-modemit või Etherneti WAN-vörku.
• Vaikimisi on kasutajanimeks ja veebi GUI parooliks „admin“ ja „admin".
• Teie ISP ühenduse tüubi automaatne tuvastamine toimub, kui konfigurerite xDSL modem-ruuteri esmakordsalt voi kui teie seade lahtestatakse vaikesätetele. QIS-i toumise ajal vöib olla vaja Internetiühenduse konto teabes sisalduvat koodi, mille te saate omä Interneti operatorilt (ISP).

LED-märgutuled

Olek Märgutuled
Toite LED indikaator	Värvid: Valge ja punane. Välja lūlitatud: Toide puudub. Püsvil: Seade tõetab nõuetekohaselt. Püsvi: Seade tõetab ebaharilikult. Aeglaselt vilkuv punane: Turvarežiim. Aeglaselt vilkuv valge: Toimub WPS-i või püsviara uuendamine.
WiFi LED-märgutuli	Värvid: Valge. Välja lūlitatud: WiFi signaal puudub. Sisse lūlitatud: Juhtmeta sõsteem on tõöotel. Vilgub: Toimub andmete vastuvõtt juhtmeta ühenduse kaudu.
LAN LED indikaatorid	Värvid: Valge. Väljalulitatud: Andmeliiklus puudub või ühendus puudub. On: Toimub ühendamine Eternetti.
DSL/WAN LED-märgutuli	Värvid: Valge ja punane Väljalulitatud: Nii DSL- kui WAN-juhe on lahti ühendatud. Aeglaselt vilkuv punane: Toimub DSL-i ühendamine DSLAM-iga. Püsvi: Seade on valmis alghäalestamiseks kuid Internetühendus veel puudub. Püsvi: Internetühendus on saavutatud.

Nupu funktsion

Nupp Funktsioonid

Aura LED-märgutuled/WPS / WiFiuniversaalnupp

Hoidke ülakattel olevat nuppu all ligikaudu 2 sekundit, et teha mõni järgmistest toimingutest. ·Aura LED-märgutulede sisse või välja lülitamine (vaikimisi) Hoidke all 1 sekundi jooksul, et Aura tuled hakkaks toimin ·Käivitub WPS-häälestus ·WiFi-ühenduse Häälestamine või välja lülitamine Märkus. Nupu funktsiooni saate muuta, selleks mingemöda käsurida Administration (Admin) > System from the web GUI (Süsteem veeb-GUI kaudu).

Korduma kippuvad kūsimused (KKK) Korduma kippuvad kūsi

1. Kust leida taiendavat teavet traadita ruuteri kohta?

2. Tehnilise toe leht: https://www.asus.com/support
   Vörgus loetava kasutujuhendi saate saidilt https://www.asus.com/support
