ПОСІБНИК КОРИСТУВАЧА GKE 18V40 Professional BOSCH

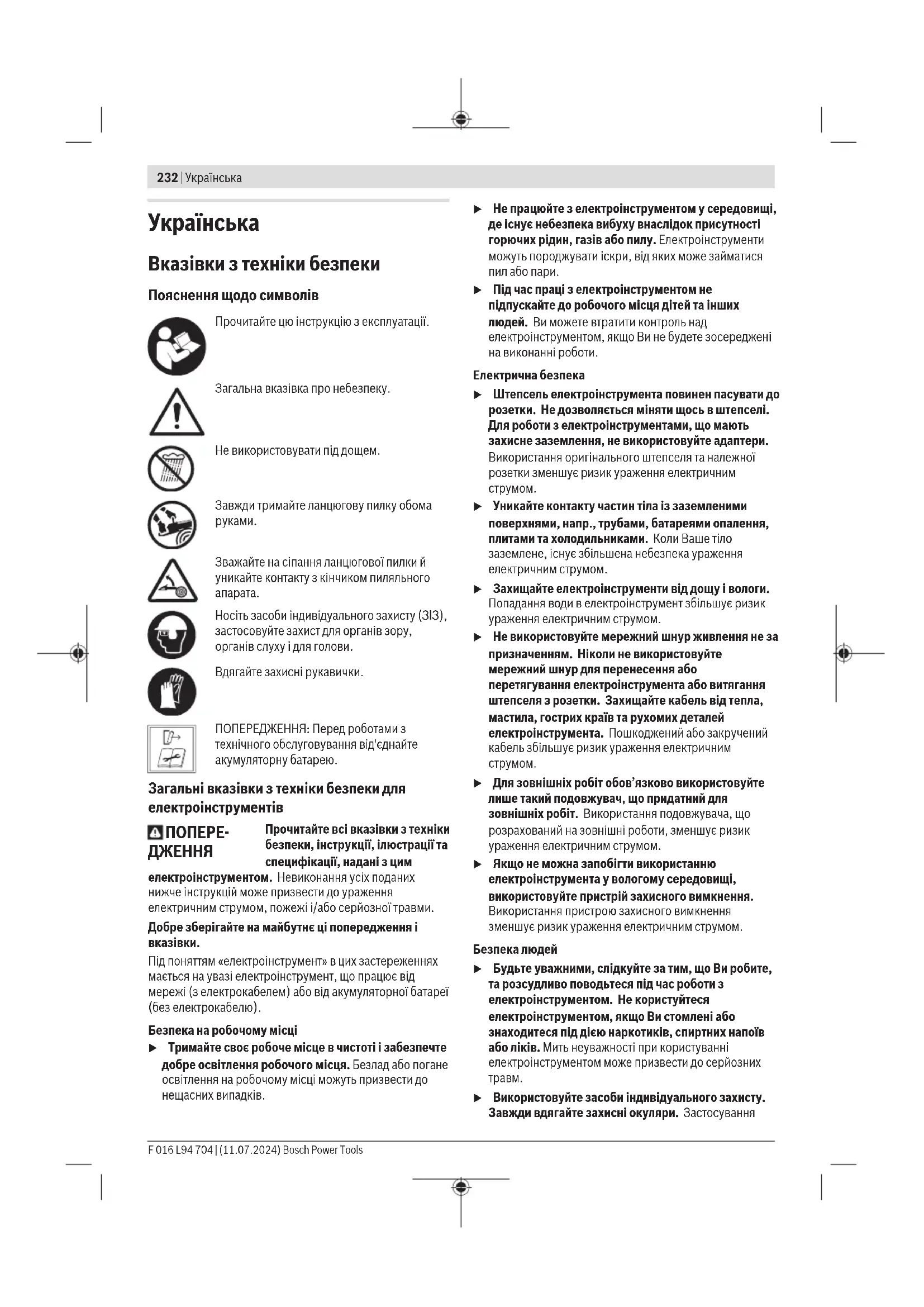

Вказівки з техніки безпеки Пояснення щодо символів Прочитайте цю інструкцію з експлуатації. Загальна вказівка про небезпеку. Не використовувати під дощем. Завжди тримайте ланцюгову пилку обома

Зважайте на сіпання ланцюгової пилки й уникайте контакту з кінчиком пиляльного

Носіть засоби індивідуального захисту (ЗІЗ), застосовуйте захист для органів зору, органів слуху і для голови. Вдягайте захисні рукавички. ПОПЕРЕДЖЕННЯ: Перед роботами з технічного обслуговування від'єднайте акумуляторну батарею. Загальні вказівки з техніки безпеки для електроінструментів

Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи. Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

u Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. u Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом. u Не використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. u Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей u Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних

u Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування F 016 L94 704 | (11.07.2024) Bosch Power ToolsУкраїнська | 233 засобів індивідуального захисту для відповідних умов, напр.,захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм. u Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм. u Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм. u Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях. u Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що

u Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. u Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми. Правильне поводження та користування електроінструментами u Не перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. Зпридатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. u Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати. u Перед тим, як регулювати що-небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента. u Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним. u Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будь- якому іншому стані, який міг би вплинути на функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами. u Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. u Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних

u Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях. Правильне поводження та користування електроінструментами, що працюють на акумуляторних батареях u Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. u Використовуйте в електроінструментах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. u Не зберігайте акумуляторну батарею, якою Ви саме не користуєтеся, поряд із канцелярськими скріпками, ключами, цвяхами, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. u При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або

Bosch Power Tools F 016 L94 704 | (11.07.2024)234 | Українська u Не використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори можуть повестися неочікувано, що може призвести до пожежі, вибуху або ризику травми. u Не піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вищі за 130 °C можуть призвести до

u Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик займання.

u Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого

u Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям. Загальні вказівки з техніки безпеки для ланцюгових пилок u Коли ланцюг рухається, не підставляйте частини тіла під ланцюг. Перш ніж вмикати пилку, впевніться, що ланцюг не торкається ні до чого. Під час роботи з ланцюговою пилкою миті неуважності може бути достатньо, щоб ланцюг захопив одяг або частини тіла. u Добре тримайте ланцюгову пилку правою рукою за задню рукоятку і лівою – за передню. Тримання ланцюгової пилки в положенні навпаки збільшує ризик тілесних ушкоджень і є недопустимим. u Під час робіт, коли пиляльний ланцюг може зачепити заховану електропроводку, тримайте електроінструмент лише за ізольовані рукоятки. Зачеплення ланцюгом електропроводки, що знаходиться під напругою, може заряджувати металеві частини електроінструмента та призводити до ураження електричним струмом. u Вдягайте засоби захисту очей. Рекомендується вдягати також засоби захисту для органів слуху, голови, рук і ніг. Придатний захисний одяг зменшує небезпеку поранення стружкою, що розлітається, та травм внаслідок випадкового торкання до ланцюга. u Не працюйте ланцюговою пилкою, коли знаходитеся на дереві, на драбині, на даху або на нестійкій опорі. Експлуатація ланцюгової пилки у такий спосіб може призвести до тяжких травм. u Завжди слідкуйте за стійким положенням і користуйтеся ланцюговою пилкою, лише якщо Ви стоїте на твердій, надійній і рівній основі. Слизька або нестабільна основа може призвести до втрати рівноваги або контролю над ланцюговою пилкою. u При розпилюванні гілок, що знаходяться у пружному стані, майте на увазі, що гілка може знову розігнутися. При вивільненні напруги у деревному волокні гілка, що була напружена, може вдарити Вас та/або вивести ланцюгову пилку з-під

u Будьте особливо обережними при зрізанні підліска та молодих дерев. Тонкий матеріал може заплутатися в ланцюзі та вдарити Вас або збити Вас з ніг. u Переносьте ланцюгову пилку вимкнутою за передню рукоятку, щоб вона була повернута від Вас. При транспортуванні та зберіганні ланцюгової пилки завжди вдягайте захисну кришку. Ретельне поводження з ланцюговою пилкою зменшує імовірність випадкового торкання до ланцюга, що

u Виконуйте вказівки щодо змащення, натягу ланцюга і заміни пиляльного апарата і ланцюга. Неправильно натягнутий або змащений ланцюг може порватися та збільшує небезпеку сіпання. u Розпилюйте лише деревину. Не використовуйте ланцюгову пилку для робіт, для яких вона не призначена. Приклад: не використовуйте ланцюгову пилку для розпилювання металів, пластмаси, цегляної кладки та недерев’яних будівельних матеріалів. Використання ланцюгової пилки для робіт, для яких вона не призначена, може призвести до небезпечної ситуації. u Ця ланцюгова пилка не призначена для звалювання дерев. Використання ланцюгової пилки з метою, для якої вона не призначена, може призвести до тяжких травм оператора й осіб, що знаходяться поруч. u Дотримуйтеся всіх інструкцій під час видалення матеріалу, що накопичився, зберігання або техобслуговування ланцюгової пилки. Переконайтеся, що вимикач вимкнений і акумуляторна батарея вийнята. Неочікуване увімкнення ланцюгової пилки під час видалення матеріалу, що накопичився, або техобслуговування може призвести до важких травм. u Причини і способи уникнення сіпання: – Інструмент може сіпнутися, якщо кінчик пиляльної шини торкнеться чого-небудь або якщо деревина прогнеться і ланцюг застрягне в прорізі. – Торкання кінчиком напрямної шини може в деяких випадках призводити до несподіваної спрямованої назад реакції, при якій напрямна шина відскакує угору й у Вашому напрямку. – Застрявання ланцюга у верхній частині напрямної шини може призводити до відскакування шини у Вашому напрямку. – Всі ці реакції можуть призводити до втрати контролю над пилкою і, не виключено, до важких травм. Не покладайтеся на одне лише захисне приладдя, що ним F 016 L94 704 | (11.07.2024) Bosch Power ToolsУкраїнська | 235 обладнана ланцюгова пилка. Користувач ланцюгової пилки повинен вживати різноманітні заходи для запобігання нещасним випадкам і травмам під час

Сіпання – це результат неправильної експлуатації або помилок у роботі з ланцюговою пилкою. Йому можна запобігти за допомогою належних запобіжних заходів, що описані нижче: u Добре тримайте пилку обома руками, великий і вказівний палець також мають обхоплювати рукоятку. Тіло і руки мають знаходитися в такому положенні, в якому Ви зможете витримати сіпання. Витримати сіпання можна, якщо вжиті придатні заходити. Ні в якому разі не випускайте ланцюгову пилку з рук. u Уникайте неприродних положень тіла і не розпилюйте вище рівня плеча. Цим Ви уникнете ненавмисного торкання чого-небудь кінчиком шини і здобудете кращий контроль над ланцюговою пилкою в несподіваних ситуаціях. u Завжди використовуйте лише передбачені виготовлювачем запасні шини і ланцюги. Непридатна запасна шина чи непридатний запасний ланцюг можуть призвести до розриву ланцюга чи сіпання приладу. u Виконуйте вказівки виготовлювача стосовно загострення і технічного обслуговування ланцюга. Занизькі обмежувачі глибини збільшують можливість

Додаткові вказівки з техніки безпеки u Цей пристрій містить магніти ‒ не підносьте магніт близько до імплантатів та інших медичних пристроїв, як-от кардіостимуляторів або інсулінових насосів, магнітних носіїв інформації та магніточутливих пристроїв. Магніт генерує поле, яке може порушити роботу медичного обладнання або призвести до незворотної втрати даних. u Цей електроінструмент непридатний для використання особами (включаючи дітей) з обмеженими фізичним, сенсорними або розумовими здібностями або особами, у яких бракує досвіду та знань. Це дозволяється робити лише у тому випадку, якщо за ними спостерігає особа, що відповідає за їхню безпеку, або вони отримали від неї вказівки щодо того, як слід використовувати виріб. Доглядайте за дітьми, щоб переконатися, що вони не грають з цим електроінструментом. u Під час роботи тримайте електроінструмент міцно обома руками і зберігайте стійке положення. Утримання обома руками дозволяє надійніше працювати електроінструментом. u Перед початком роботи з електроінструментом впевніться, що всі захисні пристрої і ручки монтовані. Ніколи не намагайтеся працювати з неповністю монтованим електроінструментом або з електроінструментом, в якому були зроблені недозволені зміни. u Завжди використовуйте електроінструмент з правильно розташованим і добре натягненим ланцюгом. Використання електроінструмента з неправильно розташованим або неправильно натягненим ланцюгом може призвести до розриву ланцюга, сіпання і/або травм. Вказівки з техніки безпеки та вказівки щодо оптимального поводження з акумуляторною

u Перед тим, як вставляти акумуляторну батарею, переконайтеся, що виріб вимкнений. Встромляння акумуляторної батареї у ввімкнутий виріб може призвести до нещасного випадку. u Використовуйте лише акумуляторні батареї Bosch, передбачені для цього садового інструменту. Використання інших акумуляторних батарей може призвести до травми і небезпеки пожежі. u Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від високих температур (напр., від тривалого впливу сонячних променів), вогню, води та вологи. Існує небезпека вибуху. u Коли електроінструмент не використовується, не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричинити опіки або пожежу. u У разі пошкодження або неправильного використання акумуляторної батареї може виходити пара. Забезпечте добре провітрювання і – у разі скарг – зверніться до лікаря. Пара може викликати подразнення дихальних шляхів. u Використовуйте акумуляторну батарею лише у виробах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. u Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. u Не можна закорочувати акумуляторну батарею. Існує небезпека вибуху. u Захищайте акумуляторну батарею від вологи і води. u Зберігайте акумулятор лише при температурі від – 20°C до 50°C. Зокрема, не залишайте акумулятор влітку в машині. u Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Bosch Power Tools F 016 L94 704 | (11.07.2024)236 | Українська

Наступні символи стануть у нагоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися

Символ Значення Тримати у місцях, недоступних для дітей, інших осіб та домашніх тварин. Напрямок руху Напрямок реакції

Дозволена дія Заборонена дія CLICK! Відчутний шум Приладдя/запчастини Опис продукту і послуг Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких травм. Будь ласка, дотримуйтеся малюнків, розташованих на початку інструкції з експлуатації. Використання за призначенням Цей електроінструмент призначений для пиляння дерев і стовбурів дерев поблизу земної поверхні. Ним можна розпилювати уздовж і поперек деревних волокон. Цей електроінструмент не призначений для розпилювання мінеральних матеріалів. Цей електроінструмент не призначений для звалювання

Зображені компоненти (див. мал. A) Нумерація зображених компонентів посилається на зображення електроінструменту на сторінці з малюнком. (1) Задня рукоятка (2)

(3) Ведуча зірочка (4) Передня рукоятка (5) Захисний щиток/Важіль для увімкнення гальма для захисту від сіпання (6) Форсунка для оливи (7) Натяжний гвинт ланцюга (8) Кріпильний болт (9) Зубчастий упор (10) Затискний штифт (11) Пиляльний апарат (12) Пиляльний ланцюг (13) Монтажний інструмент (14)

(15) Кріпильна гайка (16) Захисний футляр ланцюга (17) Кришка мастильного бачка (18) Оглядове віконце рівня оливи (19) Фіксатор вимикача (20) Акумуляторна батарея (21) Зарядний пристрій (22) Індикатор зарядженості акумуляторної батареї Технічні дані Акумуляторна ланцюгова пилка GKE 18V-40 Артикульний номер 3 600 HD3 0.. Ном. напруга

В 18 Швидкість ланцюга на холостому ходу м/с 12,4 Довжина пиляльного апарата см 40 Сумісний пиляльний апарат Oregon 144MLEA041 Bosch 1 600 A03 0J6 Крок пиляльного ланцюга 3/8", низький профіль Товщина ланок мм 1,1 (0,043") Кількість ланок 57 Макс. діаметр різання см 36 F 016 L94 704 | (11.07.2024) Bosch Power ToolsУкраїнська | 237 Акумуляторна ланцюгова пилка GKE 18V-40 Ємність бачка для оливи мл 150 Автоматичне змащення ланцюга ● Система затискання робочих інструментів ● Кінцева зірочка ● Гальмо для захисту від сіпання ● Гальмо інерційного вибігу ● Зубчастий упор ● Маса відповідно до EN 62841-4-1

- з акумуляторною батареєю кг 4,66 (5,5 А·год) – 5,05 (12,0 А·год) - без акумуляторної батареї кг 3,67 - без акумуляторної батареї, пиляльного апарата або пиляльного ланцюга 3,06 Серійний номер Див. серійний номер (заводська табличка) на

Рекомендована температура навколишнього середовища під час заряджання °C 0 ... +35 Допустима температура навколишнього середовища під час експлуатації

і під час зберігання °C -20 ... +50 Сумісні акумулятори GBA 18V... ProCORE18V... 5,5 А·год, 8,0 А·год, 12 А·год Рекомендовані акумулятори ProCORE18V... ≥ 5,5 А·год Рекомендовані зарядні пристрої GAL 18... GAX 18... A) в залежності від використовуваної акумуляторної батареї B) обмежена потужність за температури <0°C Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac. Інформація щодо шуму і вібрації GKE 18V-40 Результати вимірювання шуму отримані відповідно до EN 62841-4-1:2020. А-зважений рівень звукового тиску від електроінструмента, як правило, становить: – Рівень звукового тиску дБ(А)

– Рівень звукової потужності дБ(А)

– Похибка K дБ 3,0 Вдягайте навушники! Сумарна вібрація ah (векторна сума трьох напрямків) і похибка K, визначені відповідно до EN 62841-4-1:2020 – Вібрація a

1,5 Що вказане(і) сумарне(і) значення вібрації і вказане(і) значення емісії шуму виміряні згідно зі стандартизованим методом випробувань і можуть застосовуватися для порівняння електроінструментів один з одним. Що вказане(і) сумарне(і) значення вібрації і вказане(і) значення емісії шуму також можуть застосовуватися для попередньої оцінки навантаження. Що вібрація й емісія шуму під час фактичного використання електроінструмента можуть відрізнятися від вказаних значень у залежності від типу і способу використання електроінструмента, зокрема від типу Bosch Power Tools F 016 L94 704 | (11.07.2024)238 | Українська оброблюваної заготівки; відповідно у разі необхідності заходи безпеки для захисту оператора повинні бути визначені на підставі оцінки вібраційного навантаження за фактичних умов застосування (при цьому необхідно враховувати всі частини експлуатаційного циклу, напр., періоди, протягом яких електроінструмент є вимкнений, і періоди, протягом яких він, хоча і є вимкнений, але працює без навантаження). Акумуляторна батарея Bosch продає акумуляторні електроінструменти також без акумулятора. На упаковці зазначено, чи входить акумулятор в комплект поставки вашого електроінструмента. Заряджання акумуляторної батареї u Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі. Вказівка: літій-іонні акумулятори постачаються частково зарядженими відповідно до міжнародних правил транспортування. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити. Вставляння акумуляторної батареї Посуньте заряджену акумуляторну батарею в гніздо для акумуляторної батареї, щоб вона відчутно увійшла у зачеплення. Виймання акумуляторної батареї Щоб витягти акумуляторну батарею, натисніть на кнопку розблокування і витягніть акумуляторну батарею. Не застосовуйте при цьому силу. В акумуляторі передбачено 2ступені блокування, щоб запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора. Встромлений в електроінструмент акумулятор тримається у положенні завдяки пружині. Індикатор зарядженості акумуляторної

Зелені світлодіоди індикатора зарядженості акумуляторної батареї показують ступінь зарядженості акумулятора. З міркувань техніки безпеки опитувати стан зарядженості акумулятора можна лише при зупиненому електроінструменті. Натисніть кнопку індикатора зарядженості акумуляторної батареї або , щоб відобразити ступінь зарядженості. Це можна зробити і тоді, коли акумуляторна батарея витягнута з електроінструмента. Якщо після натискання на кнопку індикатора зарядженості акумуляторної батареї жоден світлодіод не загоряється, акумулятор вийшов з ладу і його треба

Тип акумуляторної батареї GBA 18V... Світлодіод Ємність Свічення 3‑х зелених 60–100% Свічення 2-х зелених 30–60% Свічення 1-го зеленого 5–30% Блимання 1-го зеленого 0–5% Тип акумуляторної батареї ProCORE18V... Світлодіод Ємність Свічення 5-и зелених 80–100% Свічення 4-х зелених 60–80% Свічення 3‑х зелених 40–60% Свічення 2-х зелених 20–40% Свічення 1-го зеленого 5–20% Блимання 1-го зеленого 0–5% Вказівки щодо оптимального поводження з акумулятором Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише за температури від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в

Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти. Зважайте на вказівки щодо видалення. Догляд за акумуляторною батареєю Зважайте на такі вказівки та заходи, щоб забезпечити оптимальне використання акумуляторної батареї: – Захищайте акумуляторну батарею від вологи і води. – Зберігайте акумулятор лише за температури від –20°C до 50°C. Зокрема, не залишайте акумулятор влітку в

– Зберігайте акумуляторну батарею окремо від садового інструмента. – У разі потрапляння на садовий інструмент прямих сонячних променів не залишайте акумуляторну батарею в інструменті. – Оптимальна температура для зберігання акумуляторної батареї становить 5°C. – Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. F 016 L94 704 | (11.07.2024) Bosch Power ToolsУкраїнська | 239 Значно скорочена тривалість експлуатації після заряджання свідчить про те, що акумуляторна батарея вичерпала свій ресурс і її треба поміняти.

Для Вашої безпеки u Увага! Перед роботами з технічного обслуговування або очищення вимикайте електроінструмент і виймайте акумулятор. u Обережно! Ланцюг гострий. Для роботи з ланцюгом обов’язково вдягайте захисні рукавички. u Ні в якому разі не працюйте з ланцюговою пилкою поблизу інших людей, дітей або тварин; не працюйте з нею також після вживання горілчаних напоїв, наркотичних засобів або болезаспокійливих лік. u Використовуйте ланцюгову пилку, лише якщо кришка правильно закріплена кріпильними болтами (8). Монтаж пиляльного апарата і пиляльного ланцюга (див. мал.B1 – B4) u Обережно! Ніколи не натягуйте пиляльний ланцюг, коли він гарячий. – Покладіть ланцюгову пилку на придатну основу кришкою (14) догори. – Зніміть кришку (14), відкрутивши обидві кріпильні гайки (15) за допомогою доданого монтажного інструмента (13). – Тримайте пиляльний апарат (11) носовою частиною вертикально догори і закріпіть новий або заточений пиляльний ланцюг (12) на пиляльному апарати у правильному напрямку (див. мал. B1). – Встановіть напрямний палець (10) ліворуч, повертаючи натяжний гвинт ланцюга (7) проти годинникової стрілки. Вказівка: Пиляльний апарат не надівається на ланцюгову пилку, якщо напрямний палець (10) розташований у неправильному

– Переконайтеся, що пиляльний ланцюг (12) правильно лежить у пазу навколо усього пиляльного апарата. – Прокладіть пиляльний ланцюг навколо ведучої зірочки (3) і надіньте пиляльний апарат (11) на кріпильні болти (8). – Надіньте кришку (14) на кріпильні болти (8). – Надіньте кріпильні гайки (15) на кріпильні болти (8) та обережно затягніть кріпильні гайки (15) рукою, щоб закріпити кришку (14). (див. мал. B3). – Використовуйте монтажний інструмент (13) і повертайте натяжний гвинт ланцюга (7) за годинниковою стрілкою, поки ланцюг на натягнеться навколо пиляльного апарата. Правильне натягнення ланцюга досягнуто, коли пиляльний ланцюг (12) пожна припідняти на прибл. 6−7мм від пиляльного апарата (11). Для цього покладіть ланцюгову пилку на відповідну рівну поверхню. Одягненою у рукавичку рукою візьміться за пиляльний ланцюг у верхній частині пиляльного апарата (11), поблизу середини різальної частини, і підніміть пиляльний ланцюг (12) відносно ваги ланцюгової

– Якщо пиляльний ланцюг натягнений занадто туго, повертайте монтажним інструментом (13) натяжний гвинт ланцюга (7) проти годинникової стрілки, поки не буде досягнуто правильне натягнення ланцюга. Вказівка: Не натягуйте пиляльний ланцюг занадто сильно ‒ занадто сильне натягнення призводить до надмірного зношення і скорочує строк служби пиляльного ланцюга та може пошкодити напрямну ланцюга. Вказівка: Нові пиляльні ланцюги під час першого використання можуть значним чином розтягуватись. Регулярно виймайте акумулятор і перевіряйте натягнення пиляльного ланцюга протягом перших двох годин роботи. – Затягніть кріпильні гайки (15) монтажним інструментом (13) і закріпіть кришку (14) на ланцюговій пилці. – Слідкуйте за тим, щоб обидві кріпильні гайки (15) перед роботою були монтовані та закріплені. Монтаж пиляльного ланцюга і пиляльного

– Покладіть ланцюгову пилку на придатну основу кришкою (14) догори. – Зніміть кришку (14), відкрутивши кріпильні гайки (15) за допомогою доданого монтажного інструмента (13). – Відпустіть пиляльний ланцюг (12), повертаючи натяжний гвинт ланцюга (7) монтажним інструментом (13) проти годинникової стрілки. – Зніміть пиляльний апарат (11) з кріпильних болтів (8). – Зніміть ланцюг з ведучої зірочки. Заповнення мастильного бачка (див. мал. C) Вказівка: Ланцюгова пилка постачається без липкої оливи для ланцюга в мастильному бачку. Перед початком експлуатації пилки треба залити оливу. Робота з ланцюговою пилкою без липкої оливи для ланцюга або з рівнем оливи нижче мінімальної позначки призводить до пошкодження пиляльного апарата і пиляльного ланцюга. Заповнення мастильного бачка здійснюється наступним

– Встановіть ланцюгову пилку на придатну основу кришкою мастильного бачка (17) догори. – Очистьте ділянку навколо кришки мастильного бачка (17). За допомогою чистої ганчірки видаліть забруднення. – Відкрутіть кришку мастильного бачка (17) проти годинникової стрілки. Bosch Power Tools F 016 L94 704 | (11.07.2024)240 | Українська – Залийте в мастильний бачок липку оливу для ланцюга Bosch, що розпадається у біологічний спосіб. (Номер для замовлення: F 016 800 642) – Під час заливання липкої оливи для пиляльного ланцюга слідкуйте за тим, щоб не допустити потрапляння бруду або сторонніх предметів до мастильного бачка. – Кришка мастильного бачка (17) закріплена на ланцюговій пилці. Переконайтеся, що кришка мастильного бачка не перекриває отвір мастильного бачка під час заповнення. – Під час роботи рівень оливи можна перевіряти крізь оглядове віконце рівня оливи (18). У разі досягнення мінімального рівня долийте нової оливи. – Встановіть кришку мастильного бачка (17) і міцно затягніть її. Вказівка: Використовуйте оливу для ланцюгових пилок Bosch або еквівалентну оливу, дозволену для ланцюгових пилок. Використання недозволеного мастила призводить до погіршення продуктивності змащувальної системи. У разі використання недозволеної оливи втрачається

Вказівка: Для досягнення найкращої продуктивності слід використовувати оливу для ланцюгових пилок від Bosch, що розкладається біологічним шляхом. Змащування пиляльного ланцюга (див. мал. E3) Строк служби і різальна здатність ланцюга залежать від оптимального змащення. З цієї причини під час роботи пиляльний ланцюг автоматично змащується липкою оливою через форсунку для оливи (6). Регулярно перевіряйте правильність змащення пиляльного ланцюга: – Заповнивши мастильний бачок, тримайте ланцюгову пилку так, щоб кінчик пиляльного апарата був спрямований на поверхню світлого кольору. – Дайте електроінструменту попрацювати приблизно 1 хвилину або до тих пір, поки на світлій поверхні не з'явиться олива. – Якщо оливи не видно, див. у пошуку несправностей розділ «Пиляльний ланцюг сухий». – Якщо система змащення все одно не працює належним чином, зверніться до сервісної майстерні Bosch. Вказівка: Мастильний фільтр вбудований у мастильний бачок. Для очищення або усунення несправностей звертайтеся до сервісної майстерню Bosch. Вказівка: При низьких температурах олива стає в’язкою, внаслідок чого погіршуються її мастильні властивості. Експлуатація u Перед початком роботи прочитайте інструкцію з експлуатації і вказівки з техніки безпеки. u Завжди носіть відповідний одяг та засоби індивідуального захисту. u Перед використанням виконуйте всі необхідні роботи з технічного обслуговування. u Перед використанням завжди перевіряйте стан інструмента і ланцюга, рівень оливи і правильність монтажу. Використовуйте ланцюгову пилку лише у повністю справному стані. u Завжди слідкуйте за тим, щоб робоче середовище було сухим і не мало перешкод, та щоб у робочому середовищі не було сторонніх осіб. u Завжди слідкуйте за стійким положенням і користуйтеся ланцюговою пилкою, лише стоячи на твердій, надійній і рівній основі. u Ніколи не використовуйте ланцюгову пилку на драбині або на рівні плечей. u Ніколи не замахуйтеся занадто широка і не працюйте на витягнутих руках. u Завжди міцно тримайте ланцюгову пилку обома

u Не залишайте ланцюгову пилку лежати на землі. Небезпека перечеплення! u Не куріть і не заносьте до робочої зони вогню чи полум’я. Пил від ланцюгової пилки може бути легкозаймистим. u Не натискайте на вимикач після автоматичного вимкнення електроінструмента. У іншому разі можливе пошкодження акумулятора. Вказівка: Під час поставки ланцюгова пилка не є заповненою оливою (F 016 800 642). Не працюйте з ланцюговою пилкою, поки мастильний бачок не буде заповнений рекомендованою липкою оливою для пиляльного ланцюга (див. мал. C). u Використання ланцюгової пилки з неправильно спрямованим або неправильно натягнутим ланцюгом може призвести до пориву ланцюга, сіпання і/або травм. u Нові пиляльні ланцюги під час першого використання можуть значним чином розтягуватись. u Регулярно перевіряйте натягування ланцюга під час роботи. Див. правильний монтаж у (див. „Монтаж пиляльного апарата і пиляльного ланцюга (див. мал.B1 – B4)“, Сторінка239). Правильне поводження з ланцюговою пилкою (див. мал. H) Завжди дотримуйтесь правил поводження, описаних у цьому розділі: – Носіть відповідні неслизькі рукавички для ланцюгових пилок для максимального утримання та захисту. – Завжди міцно тримайте пилку обома руками під час

F 016 L94 704 | (11.07.2024) Bosch Power ToolsУкраїнська | 241 – Покладіть праву руку на задню рукоятку, а ліву - на передню, обхопивши рукоятки ланцюгової пилки великими та іншими пальцями. (див. мал. E2) – Тримайте свою вагу в рівновазі та ставте обидві ноги на тверду землю. – Тримайте лівий лікоть у «витягнутому», жорсткому положенні, щоб витримати будь-яку силу сіпання. – Ніколи не працюйте на витягнутих руках і не тягніться занадто далеко. – Міцно тримайте ланцюгову пилку і тримайте ліву руку жорстко, щоб зберегти контроль над пилкою у випадку

– Тримайте ланцюгову пилку праворуч від себе. – Переконайтеся, що жодна частина вашого тіла не перетинає лінію розрізу. Сіпання може відкинути ланцюгову пилку назад на вас. (див. мал. H) Через сіпання ланцюгову пилку може відкинути назад на вас. (див. мал. H) Увімкнення/вимкнення (див. мал. E1) u Носіть відповідні неслизькі рукавички для ланцюгових пилок для максимального утримання та захисту. Перед увімкненням: – Зніміть захисний футляр ланцюга (16). – Устроміть акумуляторну батарею. – Надійно тримайте ланцюгову пилку за обидві рукоятки та тримайте тіло поза зоною досяжності пиляльного ланцюга. (див. мал. H). Увімкнення: – Потягніть важіль для увімкнення гальма для захисту від сіпання (5) з положення 2 у положення 1 у напрямку передньої рукоятки (4). – Натисніть фіксатор вимикача (19), а потім натисніть вимикач (2) і тримайте його натисненим. – Відпустіть фіксатор вимикача, як тільки ланцюгова пилка запрацює. – Перед початком роботи з деревиною пиляльний ланцюг повинен працювати на повній швидкості. Вказівка: Ланцюгову пилку не можна запустити, якщо важіль для увімкнення гальма для захисту від сіпання (5) не був належним чином вимкнений перед початком

– Відпустіть вимикач (2). Фіксатор вимикача повертається у стан безпеки/блокування. – Після роботи потягніть важіль для увімкнення гальма для захисту від сіпання (5) з положення 1 у положення 2 у напрямку від передньої рукоятки (4). Загальна поведінка під час пиляння (див. мал.

– Недосвідчені користувачі повинні спочатку потренуватися пиляти стовбури на козлах. – З вимкненою пилкою станьте в правильну стійку перед

– Запустіть ланцюгову пилку і переконайтеся, що пиляльний ланцюг працює на повній швидкості, перш ніж він увійде в контакт з деревиною. – Почніть різання, притиснувши зубчастий упор (9) до деревини, щоб стабілізувати різання. – Під час різання товстих колод або стовбурів дерев використовуйте зубчастий упор як важіль, поступово переставляючи його в нижчу точку під час різання. Для цього потягніть ланцюгову пилку трохи назад, доки не буде звільнений зубчастий упор, і знову вставте її на нижчому рівні, щоб продовжити пиляння. Ніколи не виймайте ланцюгову пилку з пропиленої щілині

– Тримайте ланцюгову пилку ввімкненою протягом усього розпилу та підтримуйте постійну швидкість. – Під час пиляння не тисніть на ланцюг із силою, а просто дайте йому працювати. – Завжди виймайте ланцюгову пилку з розпиляної деревини тоді, коли пиляльний ланцюг рухається. – Будьте обережні в кінці розпилу. Тільки-но пилка вийде з деревини, несподівано міняється її сила ваги. Це небезпечне пораненням ніг і стоп. – Відпустіть вимикач відразу після завершення різання, щоб ланцюг зупинився, і правильно встановіть гальмо для захисту від сіпання (5) у положення O (див. мал. E1). Сіпання пилки (див. мал. G) Маючи базове розуміння сіпання, можна зменшити сили, що виникають під час цього явища і можуть призвести до нещасних випадків. Завжди слідкуйте за своїм положенням на землі та утримуйте рівновагу. Під сіпанням пилки мається на увазі раптове підскакування ланцюгової пилки, що знаходиться в роботі, угору і відстрибування назад, що може трапитися у разі торкання кінчиком пиляльного апарата розпилюваного матеріалу або у разі заклинювання

У разі сіпання пилки можливі непередбачені реакції ланцюгової пилки, що може призводити до тяжких травм у працюючого або в людей, що знаходяться в зоні розпилювання. Будьте особливо уважні під час розпилювання в бічних і діагональних напрямках, а також під час поздовжніх пропилів. Зазвичай під час такого розпилювання зубчастий упор (9) застосувати не можна. Дотримуйтеся наступних запобіжних заходів, щоб мінімізувати сіпання: – Завжди слідкуйте за правильним поводженням з ланцюговою пилкою. – Міцно тримайте ланцюгову пилку і тримайте ліву руку жорстко, щоб зберегти контроль над пилкою у випадку

Bosch Power Tools F 016 L94 704 | (11.07.2024)242 | Українська – Переконайтеся, що у зоні різання немає перешкод. Слідкуйте за тим, щоб носова частина пиляльного апарата не зачепила стовбур дерева, гілку, огорожу або іншу перешкоду, на яку можна наштовхнутися під час роботи з пилкою. Вказівка: Сіпання може статися, якщо кінчик пиляльного апарата зіткнеться з перешкодою. – Завжди ріжте на повній швидкості ланцюгової пилки. Повністю утисніть вимикач (2) і зберігайте рівномірну швидкість різання. – Використовуйте лише змінні пиляльні апарати та ланцюги з низьким рівнем сіпання, рекомендовані компанією Bosch. Гальмо для захисту від сіпання Гальмо для захисту від сіпання ‒ це захисний механізм, який вмикається від зап'ястя за допомогою важеля для увімкнення гальма для захисту від сіпання (5), якщо виникає сіпання. Ланцюгова пилка негайно зупиняється. Це зменшує ризик отримання травми від сіпання. Регулярно перевіряйте, чи працює гальмо для захисту від

– Міцно тримайте ланцюгову пилку обома руками. – Увімкніть ланцюгову пилку. – Під час обертання пиляльного ланцюга натисніть зап'ястям на важіль вперед, щоб увімкнути гальмо для захисту від сіпання (5). Не використовуйте ланцюгову пилку, якщо під час цієї перевірки пиляльний ланцюг не зупиняється негайно. Вказівка: Не зупиняйте ланцюгову пилку під час нормальної роботи, навмисно натискаючи на важіль для увімкнення гальма для захисту від сіпання (5). Розпилювання стовбурів (див. мал. H) – Завжди закріплюйте стовбури перед розпилюванням. – Завжди перерізайте стовбури над закріпленими точками, щоб попередити стиснення стовбура і заклинення ланцюга. – Слідкуйте за тим, щоб ланцюг ніколи не торкався землі або приладдя для розпилювання. – Зважайте на перешкоди, як напр., пеньки, гілляччя, коріння тощо. Розпилювання деревини, що знаходиться у пружному стані (див. мал. I) – Розпилювання деревини, гілок і дерев, що знаходяться у пружному стані, повинне здійснювати лише кваліфікованими фахівцями. При таких роботах треба бути дуже обережними. Існує збільшена небезпека нещасних випадків. Очищення гілки або дерева від сучків (див. мал. J) – Під очищенням від сучків мається на увазі зрізання гілок на спиляному дереві або великій гілці. – При цьому великі, спрямовані донизу гілки, на які спирається дерево, спочатку треба залишити. – Видаляйте невеликі сучки за один раз. Пошук несправностей У наступній таблиці наведені симптоми несправностей, можливі причини та можливості усунення несправностей у Вашому електроінструменті. Якщо це не допоможе Вам виявити і усунути проблему, будь ласка, звертайтеся в сервісну

Увага: Перед пошуком несправностей вимикайте електроінструмент та виймайте акумуляторну батарею. Симптом Можлива причина Усунення Ланцюгова пилка не

Спрацювало гальмо для захисту від сіпання див. мал. E1 Акумуляторна батарея розрядилась Зарядіть акумуляторну батарею, див. також «Вказівки щодо заряджання» Неправильно встромлена акумуляторна

Впевніться, що обидва ступені блокування увійшли в зачеплення Спрацював захисний автомат мотора Дайте мотору охолонути Акумуляторна батарея занадто холодна/ занадто гаряча Дайте акумуляторній батареї нагрітися/

Пошкодження електроінструмента Зверніться до сервісної майстерні Ланцюгова пилка працює нерівно Акумуляторна батарея розрядилась Зарядіть акумуляторну батарею, див. також «Вказівки щодо заряджання» Пошкодження електроінструмента Зверніться до сервісної майстерні Пиляльний ланцюг

У мастильному бачку немає оливи Долийте оливу, див. також «Змащування пиляльного ланцюга» Форсунка для оливи (6) заблокована Очистьте форсунку для оливи (6) F 016 L94 704 | (11.07.2024) Bosch Power ToolsУкраїнська | 243 Симптом Можлива причина Усунення Мастильний фільтр забруднився Очистьте мастильний фільтр / зверніться до сервісної майстерні Ланцюг/напрямна шина перегрілись У мастильному бачку немає оливи Долийте оливу Ланцюг занадто сильно натягнутий Налаштуйте натягнення ланцюга. Ланцюг затупивсь Замініть ланцюг Забився канал для виходу оливи Зверніться до сервісної майстерні Ланцюгова пилка смикається, вібрує і не розпилює належним чином Ланцюг недостатньо натягнутий Налаштуйте натягнення ланцюга Ланцюг затупивсь Замініть ланцюг Ланцюг спрацювавсь Поміняйте ланцюг Зуби ланцюга дивляться не в той бік Правильно надіньте ланцюг Пиляльний апарат пошкоджений або зносивсь Замініть пиляльний апарат або зверніться до сервісної майстерні Bosch Сильна вібрація/шум Пошкодження електроінструмента Зверніться до сервісної майстерні Неправильний монтаж ланцюга Перевірте правильність встановлення ланцюга, див. «Монтаж пиляльного апарата і натягування пиляльного ланцюга». Занадто низька

акумулятором Занадто велика сила тертя через недостатнє

Забезпечте замащення ланцюга (див. «Змащення пиляльного ланцюга») Пиляльний ланцюг треба прочистити Очистьте пиляльний ланцюг Погана техніка розпилювання Див. «Робота з ланцюговою пилкою» Акумуляторна батарея неповністю заряджена Зарядіть акумуляторну батарею, див. також «Вказівки щодо заряджання» Температура акумулятора знаходиться за межами допустимого діапазону Дайте акумуляторній батареї нагрітися до кімнатної температури (в межах допустимого температурного діапазону акумуляторної батареї 0–45°C) Ланцюг занадто сильно натягнутий Налаштуйте натягнення ланцюга. Ланцюг затупивсь Замініть ланцюг Пиляльний ланцюг рухається повільно Акумуляторна батарея розрядилась Зарядіть акумуляторну батарею, див. також «Вказівки щодо заряджання» Температура акумулятора знаходиться за межами допустимого діапазону Дайте акумуляторній батареї нагрітися до кімнатної температури (в межах допустимого температурного діапазону акумуляторної батареї 0–45°C) Акумуляторна батарея занадто гаряча Дайте акумуляторній батареї охолонути Технічне обслуговування і сервіс Технічне обслуговування, очищення та транспортування u Увага! Перед роботами з технічного обслуговування або очищення вимикайте електроінструмент і виймайте акумулятор. u Завжди носіть відповідний одяг та засоби індивідуального захисту. u Регулярно перевіряйте ланцюгову пилку на наявність очевидних недоліків, напр., провисання, спадання або сильне пошкодження пиляльного ланцюга, послаблення кріплення, спрацювання або пошкодження деталей. u Нічого не міняйте в садовому інструменті. Недозволені зміни можуть вплинути на безпеку садового інструмента і призвести до посилених шумів і вібрацій, а також втрати гарантії. Технічне обслуговування та очищення – Для якісної і безпечної роботи тримайте електроінструмент і вентиляційні отвори в чистоті. – Не використовуйте воду, розчинники і полірувальні засоби для очищення електроінструмента. – Для видалення бруду з електроінструмента використовуйте чисту тканину або жорстку щітку. – За допомогою чистої тканини обережно видаляйте забруднення з форсунки для оливи (6). Слідкуйте за тим, щоб бруд не потрапляв до форсунки для оливи Bosch Power Tools F 016 L94 704 | (11.07.2024)244 | Українська (6), оскільки це може призвести до блокування і проблем зі змащуванням. Обслуговування пиляльного ланцюга – Очищуйте пиляльний апарат і пиляльний ланцюг перед тривалим зберіганням виробу, щоб попередити заклинювання деталей. Очищення пиляльного ланцюга виконується наступним

– Зніміть кришку (14), пиляльний апарат (11) і пиляльний ланцюг (12) з ланцюгової пилки і очистьте їх жорсткою щіткою. (див. „Монтаж пиляльного ланцюга і пиляльного апарата“, Сторінка239). – Перевірте пиляльний ланцюг на наявність пошкоджень і замініть або заточіть його. Заміна і загострювання пиляльного ланцюга u Для оптимальної потужності та безпеки потрібний гострий пиляльний ланцюг. u Ніколи не нагострюйте пиляльний ланцюг самостійно, якщо у Вас немає достатнього досвіду. У разі тривалого використання або контакту не з деревиною пиляльний ланцюг може затупитись. – Замінюйте пиляльний ланцюг, використовуючи приладдя для пиляльних ланцюгів Bosch, або професійно заточуйте пиляльний ланцюг, див.

– Див. монтаж пиляльного ланцюга на робочий інструмент у розділі (див. „Монтаж пиляльного апарата і пиляльного ланцюга (див. мал.B1 – B4)“, Сторінка239). Обслуговування пиляльного апарата u Замінюйте пиляльний апарат, лише якщо Ви добре обізнані з виробом і чітко розумієте інструкції. У іншому випадку зверніться, будь ласка, до сервісної майстерні Bosch. u Використовуйте лише рекомендовані компанією Bosch змінні пиляльні апарати. Перевірте пиляльний апарат на наявність тріщин або зносу. У разі пошкодження пиляльний апарат треба замінити. Інструкції щодо демонтажу пиляльного апарата див. у розділі (див. „Монтаж пиляльного ланцюга і пиляльного апарата“, Сторінка239). Запасні чстини і приладдя (див. мал. K) На www.bosch-pt.com розташовані складальні креслення та інформація про запасні частини. Пиляльний апарат 1 600 A03 0J6 Пиляльний ланцюг F 016 800 647 Транспортування і зберігання ланцюгової пилки Перед транспортуванням ланцюгової пилки: – Завжди виймайте акумуляторну батарею. – Завжди вдягайте захисний футляр ланцюга (16) на пиляльний апарат (11), коли ланцюгова пилка не використовується, щоб запобігти травмам. – Завжди блокуйте гальмо ланцюга, натискаючи на захисний щиток/гальмо ланцюга вперед. – Рекомендується переносити ланцюгову пилку так, щоб пиляльний апарат був спрямований назад. На додаток до всіх дій для транспортування ланцюгової пилки, виконайте наступні дії перед тим, як покласти її на зберігання: – Перед зберіганням ланцюгової пилки спорожніть мастильний бачок і заповніть його знову перед початком роботи. – Завжди зберігайте ланцюгову пилку в надійному, сухому і недоступному для дітей місці. – Ніколи не ставте на ланцюгову пилку сторонні

Сервіс і консультації з питань застосування Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Складальні креслення та інформація про запасні частини також розташовані на: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

У разі всіх додаткових запитань та замовлення запчастин, будь ласка, обов’язково зазначайте 10-значний номер для замовлення, наведений на заводській табличці

Цей текст в першу чергу призначений для того, щоб захистити Bosch від підробок. [Рішення приймали Зайдель, Зайттер, Мерль15.4.2010р.] Смисловий переклад: «Для регіону: Росія, Білорусь,

Гарантійне обслуговування та ремонт електроінструментів відповідно до вимог і стандартів виробника здійснюється лише у власних або авторизованих сервісних центрах компанії Bosch. Попередження! Використання неоригінальних продуктів є небезпечним і може заподіяти шкоду здоров’ю. Проти неоригінальної продукції будуть вжиті заходи відповідно до адміністративного та кримінального законодавства».

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Подальші сервісні адреси наведені на: www.bosch-pt.com/serviceaddresses F 016 L94 704 | (11.07.2024) Bosch Power ToolsҚазақ | 245 Транспортування На рекомендовані літій-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. У разі пересилки третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен брати участь експерт з небезпечних вантажів. Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Вироби, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте вироби та акумуляторні батареї/батарейки в побутове сміття! Лише для країнЄС: Відповідно до європейської директиви 2012/19/ЄС відпрацьовані вироби та відповідно до європейської директиви 2006/66/ЄС пошкоджені або відпрацьовані акумуляторні батареї/батарейки повинні збиратись окремо й утилізуватися в екологічно чистий спосіб. У разі неправильної утилізації відпрацьоване електричне та електронне обладнання може мати шкідливий вплив на навколишнє середовище та здоров'я людей через можливу наявність небезпечних речовин. Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі (див. „Транспортування“, Сторінка245).
