KULLANIM KILAVUZU PRO-AS 3 6/1 Li Toolson

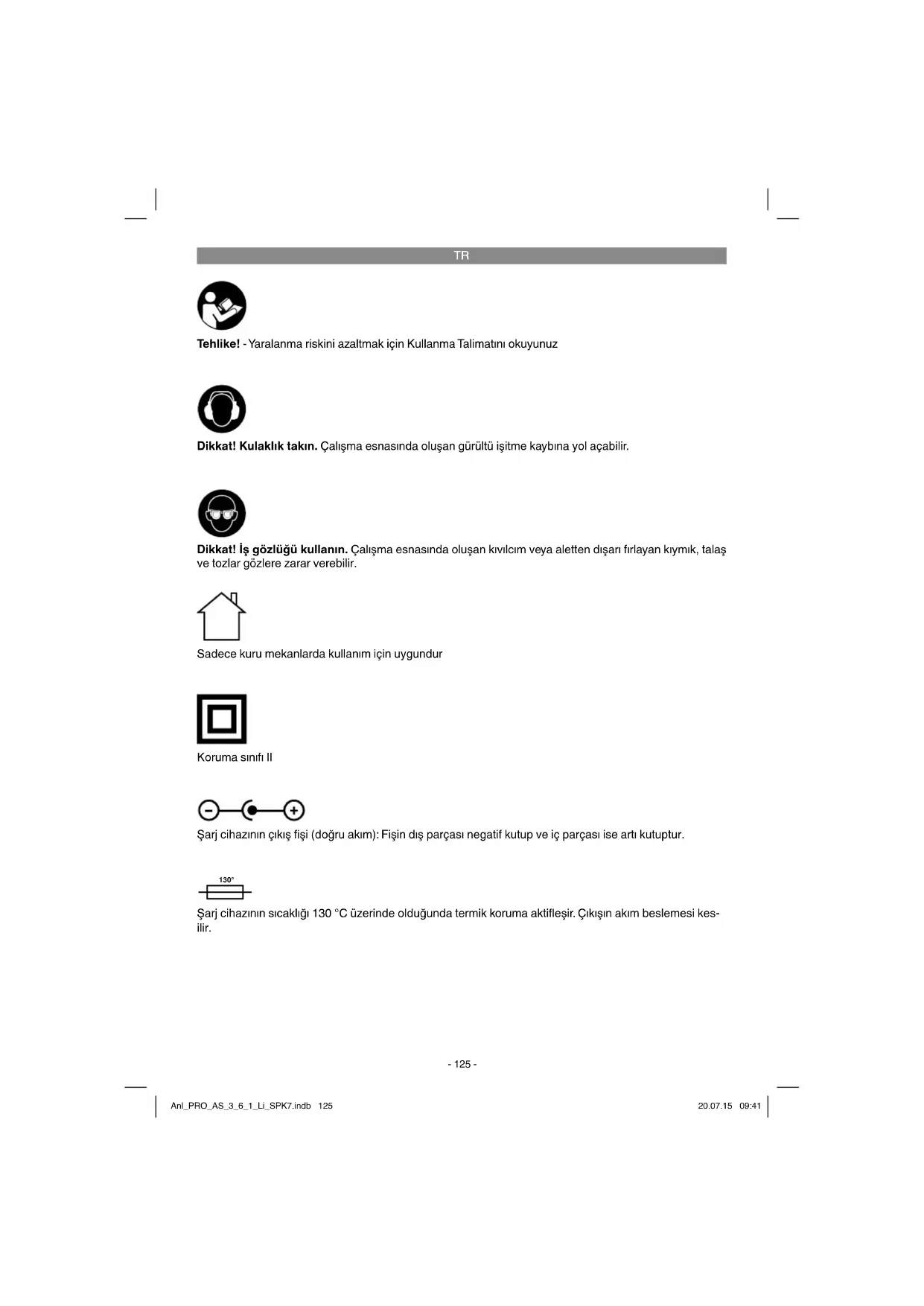

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz Dikkat! Kulaklık takın. Çalışma esnasında oluşan gürültü işitme kaybına yol açabilir. Dikkat! İş gözlüğü kullanın. Çalışma esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymık, talaş ve tozlar gözlere zarar verebilir. Sadece kuru mekanlarda kullanım için uygundur Koruma sınıfı II Şarj cihazının çıkış fi şi (doğru akım): Fişin dış parçası negatif kutup ve iç parçası ise artı kutuptur. 130° Şarj cihazının sıcaklığı 130 °C üzerinde olduğunda termik koruma aktifl eşir. Çıkışın akım beslemesi kes- ilir. Anl_PRO_AS_3_6_1_Li_SPK7.indb 125Anl_PRO_AS_3_6_1_Li_SPK7.indb 125 20.07.15 09:4120.07.15 09:41TR

Tehlike! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike! Tüm güvenlik bilgileri ve talimatları okuy- unuz. Güvenlik bilgileri ve talimatlarda belirtilen direktifl ere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralan- malar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

2. Alet açıklaması ve sevkiyatın

2.1 Alet açıklaması (Şekil 1/4)

4. Lamba Açık/Kapalı şalteri

5. Akü şarj kapasitesi göstergesi

6. Akü şarj kapasitesi göstergesi şalteri

9. Açık/Kapalı şalteri

10. Sol/Sağ değiştirme şalteri

13. Kilitleme kovanı

2.2 Sevkiyatın içeriği

Satın almış olduğunuz ürünün eksik parçası olup olmadığını sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fi ş veya faturayı ibraz ederek servis merke- zine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Tehlike! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Akülü vidalama makinesi

Orijinal Kullanma Talimatı

3. Kullanım amacına uygun kullanım

Akülü vidalama makinesi civataları takma ve sök- me işleminde kullanılır. Makine yalnızca kullanı m amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale- tin ticari, zanaatkarlar veya endüstriyel veya ben- zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir. Anl_PRO_AS_3_6_1_Li_SPK7.indb 126Anl_PRO_AS_3_6_1_Li_SPK7.indb 126 20.07.15 09:4120.07.15 09:41TR

....................................................3 dB Kulaklık takın. Gürültü işitme kaybına sebep olabilir. Toplam titreşim değerleri (üç yönün vektör toplamı) EN 60745 normuna göre ölçülmüştür. Darbesiz vidalama Titreşim emisyon değeri ah ≤ 2,5 m/s

Açıklanan titreşim emisyon değeri standart test metoduna göre ölçülmüş olup bu değer, elekt- rikli aletin kullanım türü ve şekline bağlı olarak değişebilir ve istisnai durumlarda açıklanmış olan bu değerin üzerinde olabilir. Açıklanan titreşim emisyon değeri elektrikli aletin diğer elektrikli aletler ile kıyaslanmasında kullanılabilir. Açıklanan titreşim emisyon değeri, aletin işletilmesinde etrafa verilecek rahatsızlığın ve etki- nin tahmin edilmesinde de kullanılabilir. Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler kullanın.

Aletlerin düzenli olarak bakımını yapın ve te- mizleyin.

Çalışma tarzınızı alete göre ayarlayın.

Aletlerinize aşırı yüklenmeyin.

Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.

Aleti kullanmadığınızda kapatın.

İş eldiveni takın. Dikkat! Kalan riskler Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer

hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme

hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya

talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

5. Çalıştırmadan önce

Tehlike! Akülü vidalama aletini çalıştırmadan önce mutlaka aşağıdaki bilgileri okuyunuz:

1. Aküyü sadece sevk edilmiş olan şarj cihazı ile

2. Sadece mükemmel durumdaki tornavida

3. Duvarlarda civata sıkarken, duvar içindeki

6.1 Akünün şarj edilmesi (Şekil 1)

Akü derin deşarj olmaya karşı korunmuştur. Entegre koruma devresi aküyü, deşarj olduğunda otomatik olarak kapatır. Bu durumda uç yuvası (mandren) dönmez. Not! Koruma devresi aleti kapattığında Açık/ Kapalı şalterine basmayınız. Aksi taktirde akü hasar görebilir. Şarj cihazının tip levhası üzerinde belirtilen ge- rilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol edin. Şarj cihazını prize takın ve şarj kablosunu aletin şarj bağlantısına takın. Şarj kablosu şarj adaptörü ile bağlandıktan hemen sonra şarj işlemi ba şlar. K ırmızı LED (a) lambası akünün şarj edildiğini gösterir. Şarj işlemi sona erdikten sonra şarj kon- trol lambası (a) söner. Not! Şarj işlemi esnasında aletin sapı biraz ısınabilir, bu normaldir. Akünün şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin

Prizde elektrik olup olmadığı.

Şarj cihazındaki kontakların aküye tam temas edip etmediği ve şarj cihazının mevcut olup olmadığı. Akünün şarj edilmesi bu kontrollerden sonra da mümkün değilse,

ve akülü vidalamayı Müşteri Hizmetleri bölümümüze göndermenizi rica ederiz. Akülerin uzun ömürlü olmasını sağlamak için aküleri zamanında şarj edin. Bu özellikle, akülü vidalamanın gücünün azalmasını fark ettiğinizde yapılacaktır.

6.2 Dönme yönü şalteri (Şekil 2/Poz. 10)

Açık/Kapalı şalterinin üzerindeki itmeli şalter ile, akülü vidalama makinesinin dönme yönünü ayar- layabilir ve akülü vidalama makinesini istenmeden çalıştırmaya karşı emniyet altına alabilirsiniz. Sol ve sağ dönme yönünü ayarlamak mümkündür. Dişli kutusuna zarar verilmesini önlemek için dön- me yönü ayarı, yalnızca alet dururken yapılacaktır. İtmeli şalter orta pozisyonda olduğunda Açık/ Kapalı şalteri bloke olmuştur.

6.3 Açık/Kapalı şalteri (Şekil 2/Pos. 9)

Akülü vidalama makinesini çalıştırmak için Açık/ Kapalı şalterine basın. Makineyi durdurmak için şalteri bırakın.

6.4 LED ışığı (Şekil 2/Poz. 2)

LED ışığı (2), vidalanacak ortamın yeterli derece- de aydınlık olmadığında aydı nlatılması nı mümkün kılar. Işığı açmak için şaltere (a) basın, kapatmak için şaltere (a) tekrar basın.

6.5 Açı ayarı (Şekil 3/Poz. 7)

Akülü vidalama aleti 2 değişik açı ayarında sabi- tlenebilir. Açı ayarını yapmak için kilitleme butonu- na (7) basın ve vidalama aletini istenilen pozisyo- na getirin. Bu işlemden sonra kilitleme butonunu (7) bırakın. Dikkat! Aleti çalıştırmadan önce vidalama aletinin ilgili açı pozisyonunda sabitlenip sabitlenmediğini kontrol edin.

6.6 Akü şarj kapasitesi göstergesi

(Şekil 4/ Poz. 5) Akülü vidalama makinesini şarj istasyonundan çıkarın. Akü şarj kapasitesi göstergesi şalterine (6) basın. Akü şarj kapasitesi göstergesi (5) 3 renkli LED lambası ile akünün şarj durumunu gösterir. Bütün LED`ler yanıyor: Akü tam şarjlıdır. Sarı ve kırmızı LED lambaları yanıyor: Akünün şarj durumu yeterlidir. Kırmızı LED lambası: Akü boştur, aküyü şarj edin.

6.7 Tork ayarı (Şekil 5/Poz. 3)

Tork ayarı belirli bir civata boyutu için ayar halkasında (3) ayarlanır. Tork ayarı aşağıdaki fak- törlere bağlıdır:

İşlenecek malzemenin türü ve sertliği.

Kullanılan civataların türü ve uzunluğu.

Civata bağlantılarında aranan özellikler. Ayarlanmış olan tork değerine erişilme, kavramanın kayması ile belirtilir. Not! Tork ayar halkası sadece akülü vidalama makinesi dururken ayarlanacaktır. Anl_PRO_AS_3_6_1_Li_SPK7.indb 128Anl_PRO_AS_3_6_1_Li_SPK7.indb 128 20.07.15 09:4120.07.15 09:41TR

6.8 Takım değiştirme (Şekil 5)

İkaz! Akülü vidalama makinesi üzerinde yapacağınız tüm çalışmalarda (örneğin takım değiştirme; Bakım; vs.) dönme yönü şalterini orta pozisyona ayarlayınız. Kilitleme kovanını (13) geri çekin ve tutun. Ucu (a) uç yuvası (1) içine takın, kilitleme kovanını (13) bırakın. Ta k ımdan çekerek kilitlemenin normal olup olmadığını kontrol edin.

Emniyetli çalışmayı sağlayan kendinden merkez- lemeli (örneğin Torx, yıldız vs.) civataları kullanın. Kullanılan vidalama ucunun, civata formu ve büyüklüğüne uygun olmasına dikkat edin.

7. Temizleme, Bakım ve Yedek Parça

Siparişi Tehlike! Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temiz- leyin.

Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz.

Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malze- meler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarp- ma riskini yükseltir.

Cihaz içinde bakımı yapılması gereken başka bir parça yoktur.

7.3 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

8. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir amba- laj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemeler- den meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimler- den öğrenebilirsiniz.

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın. Anl_PRO_AS_3_6_1_Li_SPK7.indb 129Anl_PRO_AS_3_6_1_Li_SPK7.indb 129 20.07.15 09:4120.07.15 09:41TR

Sadece AB Ülkeleri İçin Geçerlidir Elektrikli cihazları çöpe atmayınız. Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir. Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi : Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle- re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak- sesuar ile yardı mcı malzemeler bu düzenlemeden muaf tutulur. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH fi rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir Anl_PRO_AS_3_6_1_Li_SPK7.indb 130Anl_PRO_AS_3_6_1_Li_SPK7.indb 130 20.07.15 09:4120.07.15 09:41TR

Servis Bilgileri Garanti Belgesinde belirttiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır. Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur. Kategori Örnek Aşınma parçaları* Mandren, Akü Sarf malzemesi/Sarf parçaları* Vidalama/matkap uçları Eksik parçalar

• sevkiyatın içeriğine dahil olması zorunlu değildir! Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bil- dirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?

Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?

Sizce aletin arızalı ana işlevi nedir (ana semptom)? Bu işlevi açıklayınız. Anl_PRO_AS_3_6_1_Li_SPK7.indb 131Anl_PRO_AS_3_6_1_Li_SPK7.indb 131 20.07.15 09:4120.07.15 09:41TR

Garanti belgesi Sayın Müşterimiz, ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları, ilgili üretici fi rmanın yasal garanti hükümlerine ek olarak müşterilerine tanıdığı

ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici fi rmadan satın aldığınız yeni alet için geçerli

olup malzeme veya imalat hatasını kapsar. Ayıplı malın telafi si, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim fi rmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

- Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğ in yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kay- naklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yeter- siz olmasından kaynaklanan hasarlar. - Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı madde- nin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar). - Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

4. Garanti süresi 60 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde

garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

5. Garanti hakkından faydalanmak için arızalı aleti www.isc-gmbh.info sayfasına bildirin. Aletin arızası

garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet gönderile- cektir. Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz. Anl_PRO_AS_3_6_1_Li_SPK7.indb 132Anl_PRO_AS_3_6_1_Li_SPK7.indb 132 20.07.15 09:4120.07.15 09:41RU
