NOTENDAHANDBÓK PRO-AS 3 6/1 Li Toolson

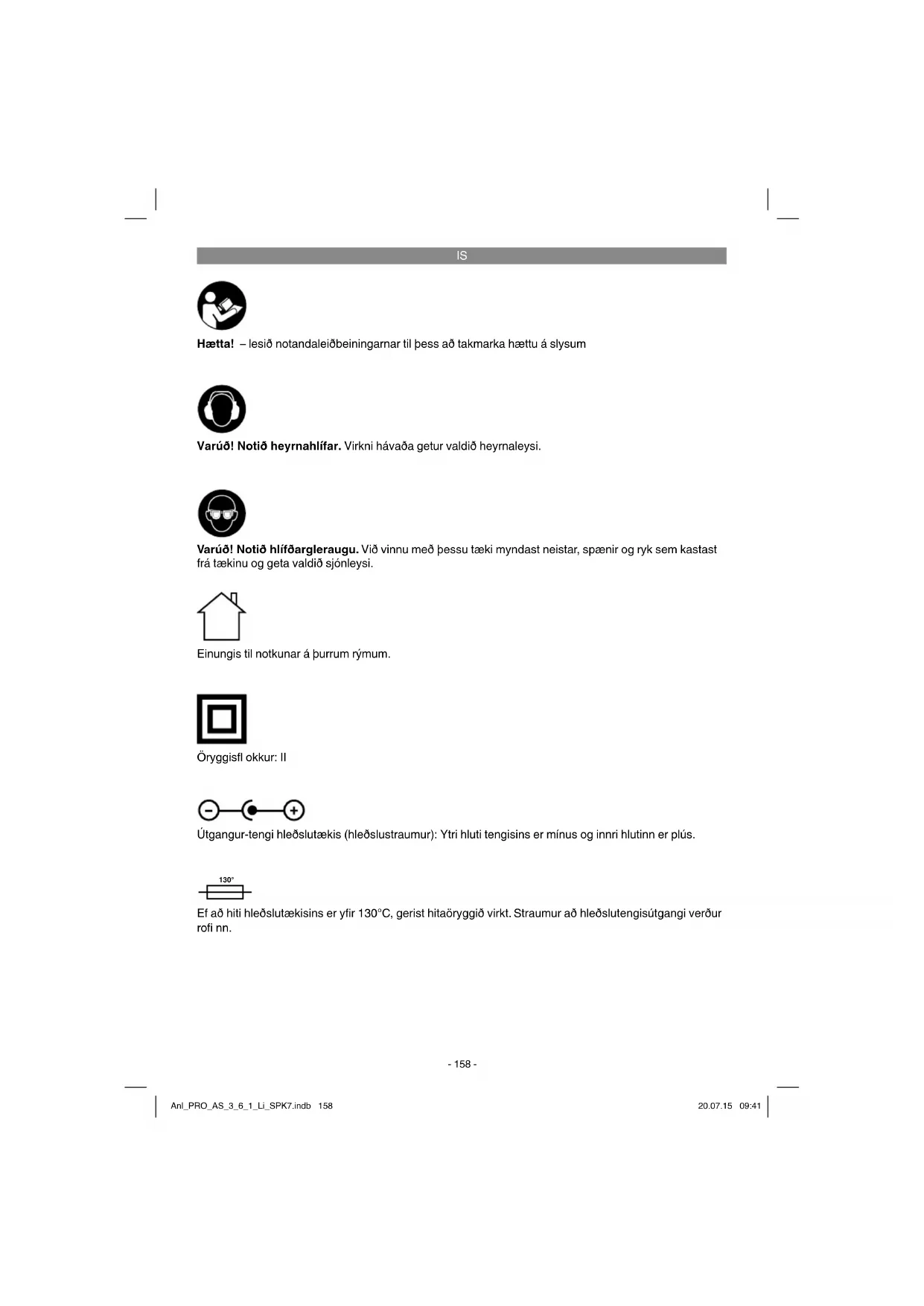

Hætta! – lesið notandaleiðbeiningarnar til þess að takmarka hættu á slysum Varúð! Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi. Varúð! Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi. Einungis til notkunar á þurrum rýmum. Öryggisfl okkur: II Útgangur-tengi hleðslutækis (hleðslustraumur): Ytri hluti tengisins er mínus og innri hlutinn er plús. 130° Ef að hiti hleðslutækisins er yfi r 130°C, gerist hitaöryggið virkt. Straumur að hleðslutengisútgangi verður rofi nn. Anl_PRO_AS_3_6_1_Li_SPK7.indb 158Anl_PRO_AS_3_6_1_Li_SPK7.indb 158 20.07.15 09:4120.07.15 09:41IS

Hætta! Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryg- gisleiðbeiningarnar vandlega. Geymið allar leið- beiningar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeiningarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali! Hætta! Lesið öryggisleiðbeiningar og aðrar leiðbei- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbei- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbei- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

2. Tækislýsing og innihald

2.1 Tækislýsing (myndir 1/4)

6. Rof rafhlöðumælis

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið- beiningunum. Ef að hluti vantar, hafi ð þá tafar- laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótu- na. Vinsamlegast athugið töfl u aftast í leiðbeinin- gunum varðandi hluti sem eru ábyrgðir.

Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.

Athugið hvort að allir hlutir fylgi með tækinu.

Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.

Geymið umbúðirnar ef hægt er þar til að ábyr- gðartímabil hefur runnið út. Hætta! Tækið og umbúðir þess eru ekki barnaleik- föng! Börn mega ekki leika sér með plastpo- ka, fi lmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

Hleðsluskrúfjárnið er ætlað til þess að herða og losa skrúfur. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun. Anl_PRO_AS_3_6_1_Li_SPK7.indb 159Anl_PRO_AS_3_6_1_Li_SPK7.indb 159 20.07.15 09:4120.07.15 09:41IS

Snúningur í báðar áttir: ......................................já Hleðsluspenna hleðslurafhlöðu: ...............6 V d.c. Hleðslustraumur hleðslurafhlöðu: ............ 300 mA Inngangsspenna hleðslutækis: .......230 V~ 50 Hz Hleðslutími: ............................. 3-5 klukkustundir Rýmd hleðslurafhlöðu: ..............................1,3 Ah Gerð hleðslurafhlöðu .................................. Li-Ion Þyngd: ........................................................0,4 kg Hætta! Hávaði og titringur Hávaðagildi og titringsgildi voru mæld eftir staðli- num EN 60745. Hámarks hljóðþrýstingur L

.................................................... 3 dB Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi. Titringsgildi (summa vektora í þremur rýmum) voru mæld samkvæmt staðlinum EN 60745. Skrúfað án höggs Titringsgildi a

Uppgefi n sveifl ugildi þessa tækis eru stöðluð gildi sem mæld eru við staðlaðar aðstæður. Þessi gildi geta breyst við mismunandi tæki og notkun þeirra, þessi gildi geta þó í sumum tilvikum orðið hærri en þau gildi sem gefi n eru upp af framleiðanda tækisins. Uppgefi n sveifl ugildi er hægt að nota til viðmiðu- nar við önnur lík tæki. Uppgefi ð sveifl ugildi getur auk þess verið notað til þess að áætla álag notanda þess. Takmarkið hávaðamyndun og titring eins og hægt er!

Notið einungis tæki sem eru í fullkomnu ásig- komulagi.

Hirðið um tækið og hreinsið það reglulega.

Lagið vinnu að tækinu.

Ofgerið ekki tækinu.

Látið yfirfara tækið ef þörf er á.

Slökkvið á tækinu á meðan að það er ekki í notkun.

Notið hlífðarvettlinga Varúð! Aðrar áhættur Þó svo að rafmagnsverkfærið sé notað full- komlega eftir notandaleiðbeiningum fram- leiðanda þess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna upp- byggingu tækis og notkun þess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi

2. Heyrnarskaða ef ekki eru notaðar viðeigandi

3. Heilsuskaðar, sem myndast geta vegna tit-

rings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum þess eða ef ekki er rétt hirt um það.

Hætta! Lesið vinsamlegast eftirtalin tilmæli áður en að vinna er hafi n með Hleðsluskrúfjárninu:

1. Hlaðið hleðslurafhlöðuna með meðfylgjandi

2. Notið einungis óskemmda og viðeigandi bita.

3. Þegar að skrúfað er í veggi og múr verður

ávallt fyrst að athuga hvort að rafmagnsleiðs- lur, gasleiðslur eða vatnsleiðslur séu á þeim stað sem bora á í. Anl_PRO_AS_3_6_1_Li_SPK7.indb 160Anl_PRO_AS_3_6_1_Li_SPK7.indb 160 20.07.15 09:4120.07.15 09:41IS

6.1 Hleðslurafhlaða hlaðin (mynd 1)

Hleðslurafhlaðunni er sjálfkrafa hlíft við of lágri hleðslu. Innbyggður öryggisrofi slekkur sjálfkrafa á tækinu þegar að hleðslurafhlaðan er orðin tóm. Ef svo er, snýst patróna tækisins ekki lengur. Ábending! Notið höfuðrofa tækisins ekki lengur þegar að hleðsluöryggi tækisins hefur slegið út og slökkt á tækinu. Það getur valdið skemmdum á tækinu. Berið saman þá spennu sem gefi n er upp á tækisskiltinu og þá sem að rafrásin hefur sem tengja á tækið við og gangið úr skugga um að hún sé sú sama. Stingið hleðslutækinu í samband við rafmagn og tengið hleðsluleiðsluna við hleðslu- tengið. Hleðsla byrjar um leið og að hleðsluleiðs- lan er tengd við hleðslutækið. Rautt LED-ljós (a) gefur til kynna að rafhlaðan sé í hleðslu. Eftir að rafhlaðan er fullhlaðin slokknar á ljósinu (a). Ábending! Haldfang tækisins getur hitnað á meðan að hleðsla fer fram, það er eðlilegt. Ef að hleðslurafhlaðan hleðst ekki ætti að athuga

hvort að straumur sé á innstungu

hvort að tenging á milli hleðslutækis og hleðs- lurafhlöðu sé nægilega góð. Ef að enn er ekki hægt að hlaða tækið biðjum við þig að senda

og Hleðsluskrúfjárnið þjónustuverkstæðis okkar. Til þess að tryggja langan líftíma hleðslu- rafhlöðunnar ætti að athuga að hlaða hana alltaf í tíma. Það er í síðasta lagi nauðsynlegt ef að tekið er eftir því að kraftur Hleðsluskrúfjárnsins er farinn að minka.

6.2 Stilling snúningsáttar (mynd 2 / staða 10)

Með rennirofanum fyrir ofan höfuðrofann er hægt að skipta um snúningsátt hleðsluborvélarinnar og læsa henni til þess að koma í veg fyrir að hún fari í gang án þess að þess sé óskað. Hægt er að skipta í milli réttsælis snúnings og rangsælis snúnings. Til þess að koma í veg fyrir skemmdir á drifi tækisins er einungis leyfi legt að skipta um snúningsátt þess á meðan að tækið er í kyrrstöðu. Ef að stilling snúningsáttar er í miðjustöðu, er hö- fuðrofi tækisins læstur.

6.3 Höfuðrofi (mynd 2 / staða 9)

Þrýstið á höfuðrofann til þess að gangsetja hleðs- luskrúfjárnið. Sleppið höfuðrofanum til þess að stöðva tækið.

6.4 LED-ljós (mynd 2 / staða 2)

LED-ljósið (2) gerir kleift að lýsa skrúfustaðinn þegar að utanaðkomandi ljós er ekki nægjanlegt. Þrýstið á rofann (4) til þess að kveikja á ljósinu, þrýstið aftur á rofann (4) til að slökkva á því.

6.5 Hallastilling (myndir 3 / staða 7)

Hægt er að stilla hleðsluskrúfjárnið í 2 mismunan- di halla. Til þess verður að þrýsta inn læsingarro- fanum (7) og setja hleðsluskrúfjárnið í þá stöðu sem óskað er. Eftir það verður að sleppa aftur læsingarrofanum (7). Varúð! Fyrir notkun verður að ganga úr skugga um að hleðsluskrúfjárnið sé læst í sinni stöðu.

6.6 Hleðsluástandsmælir (mynd 4 / staða 5)

Takið hleðsluskrúfjárnið úr sambandi frá hleðs- lutækinu eða hleðslustöðinni. Þrýstið á hleðsluástandsrofa (6). Hleðsluástands- mælirinn (5) sýnir nú hleðsluástand hleðslu- rafhlöðunnar með 3 lituðum LED-ljósum. Öll LED-ljósin loga: Hleðslurafhlaðan er full hlaðin. Gult og rautt LED-ljós loga: Hleðslurafhlaðan er nægjanlega vel hlaðin. Rautt LED-ljós: Hleðslurafhlaðan er tóm, hlaðið hana.

6.7 Stilling snúningsvægis (mynd 5 / staða 3)

gerð og harðleika þess efnis sem unnið er með.

gerð og lengd þeirra skrúfna sem notaðar eru.

hversu mikið álag verður á skrúfunum. Ef innstilltu snúningsvægi hefur verið náð, er það gefi ð til kynna með skröltandi hljóði frá kúplingu tækisins. Ábending! Snúið einungis stillihringi snúnings- máttar á meðan að tækið er ekki á snúningi. Anl_PRO_AS_3_6_1_Li_SPK7.indb 161Anl_PRO_AS_3_6_1_Li_SPK7.indb 161 20.07.15 09:4120.07.15 09:41IS

Varúð! Setjið stillirofa snúningsáttar hleðsluskrúf- járnsins (til dæmis þegar að skipt er um bita; við umhirðu; og þessháttar) í miðstillinguna. Dragið læsingarhulsuna (13) til baka og haldið henni þannig. Stingið bita (a) í patrónuna (1) og sleppið læsin- garhulsunni (13). Athugið hvort að bitinn sé fastur með því að draga í hann.

Notið ef hægt er skrúfur með sjálfmiðjun (til dæ- mis Torx, stjörnuskrúfur) sem stuðla að meira vinnuöruggi. Gangið úr skugga um að ísettur biti passi í þá skrúfu sem skrúfa á.

7. Hreinsun, umhirða og pöntun

varahluta Hætta! Takið tækið úr sambandi við straum áður en að það er þrifi ð.

Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Þurrkið af tækinu með hreinum klút eða blásið af því með háþrýstilofti.

Við mælum með því að tækið sé hreinsað eftir hverja notkun.

Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; þessi efni geta skemmt plastefni tæki- sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns- verkfæri, eykst hætta á raflosti.

Inni í tækinu eru engir aðrir hlutir sem hirða þarf um.

7.3 Pöntun varahluta:

Þegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Varahlutanúmer þess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

8. Förgun og endurnotkun

Þetta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Þessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Þetta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimi- lissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttö- kustöðvar. Ef að þér er ekki kunnugt um þesshát- tar sorpmóttökustöðvar ættir þú að leita til bæjars- krifstofur varðandi upplýsingar.

Geymið tækið og aukahluti þess á dimmum, þur- rum og frostlausum stað þar sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 ˚C. Gey- mið rafmagnsverkfæri í upprunalegum umbúðum. Anl_PRO_AS_3_6_1_Li_SPK7.indb 162Anl_PRO_AS_3_6_1_Li_SPK7.indb 162 20.07.15 09:4120.07.15 09:41IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins: Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu. Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar. Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endur- vinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta. Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfi leg nema grerinilegt samflykki frá iSC GmbH komi til. Það er áskilið að tæknilegar breytingar séu leyfi legar Anl_PRO_AS_3_6_1_Li_SPK7.indb 163Anl_PRO_AS_3_6_1_Li_SPK7.indb 163 20.07.15 09:4120.07.15 09:41IS

Ábyrgðarskírteni Kæri viðskiptavinur, vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis- fang er að fi nna neðar á þessu ábyrgðarskjali. Þú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Þetta ábyrgðarskírteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskip-

tavinum sínum umfram þær ábyrgðir sem reglur og lög gefa kröfur um. Þín almenna lagaleg ábyrgð helst ósnert þrátt fyrir þessa ábyrgðaliði. Ábyrgðarþjónusta okkar eru þér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfi r galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-

reindum framleiðanda. Ábyrgðin nær einungis yfi r galla sem eru vegna efnisgalla eða framleiðslugal- la og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

3. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna þess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu þess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi þess eða ef að tækið hefur verið no- tað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og þjónustu. - Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, fl utningaskemmdir), vegna rangnotkunar eða uta- naðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður). - Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar þess eða vegna annarra uta- naðkomandi eðlilegra uppnotkunar.

4. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um

skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm- din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Þetta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

5. Til þess að fá ábyrgðarþjónustu, hafi ð þá samband við: www.isc-gmbh.info. Ef að skemmdin á tæki-

nu er innan ábyrgðarramma þess færð þú umsvifalaust viðgert eða nýtt tæki í stað þess gamla. Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar þessa tækis sem eru í notandaleiðbeiningunum. Anl_PRO_AS_3_6_1_Li_SPK7.indb 164Anl_PRO_AS_3_6_1_Li_SPK7.indb 164 20.07.15 09:4120.07.15 09:41IS

Þjónustuupplýsingar Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefi ð út á og er hei- milisfang þeirra gefi ð upp í ábyrgðarskírteininu. Þessir þjónustuaðilar eru til staða fyrir þig varðandi við- gerðir, pantanir varahluta og íhluta. Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan nát- túrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits. Grein Dæmi Slithlutir* Borpatróna, Hleðslurafhlaða Notkunarefni/hlutir sem notast upp* Bitar/Borar Hlutir sem vantar

• verða ekki endilega að fylgja! Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh. info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?

Varð þér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?

Hvaða bilun lýsir sér í tækinu samkvæmt þinni skoðun (aðalbilun)? Lýsið biluninni. Anl_PRO_AS_3_6_1_Li_SPK7.indb 165Anl_PRO_AS_3_6_1_Li_SPK7.indb 165 20.07.15 09:4120.07.15 09:41SE
