HASZNÁLATI ÚTMUTATÓ PRO-AS 3 6/1 Li Toolson

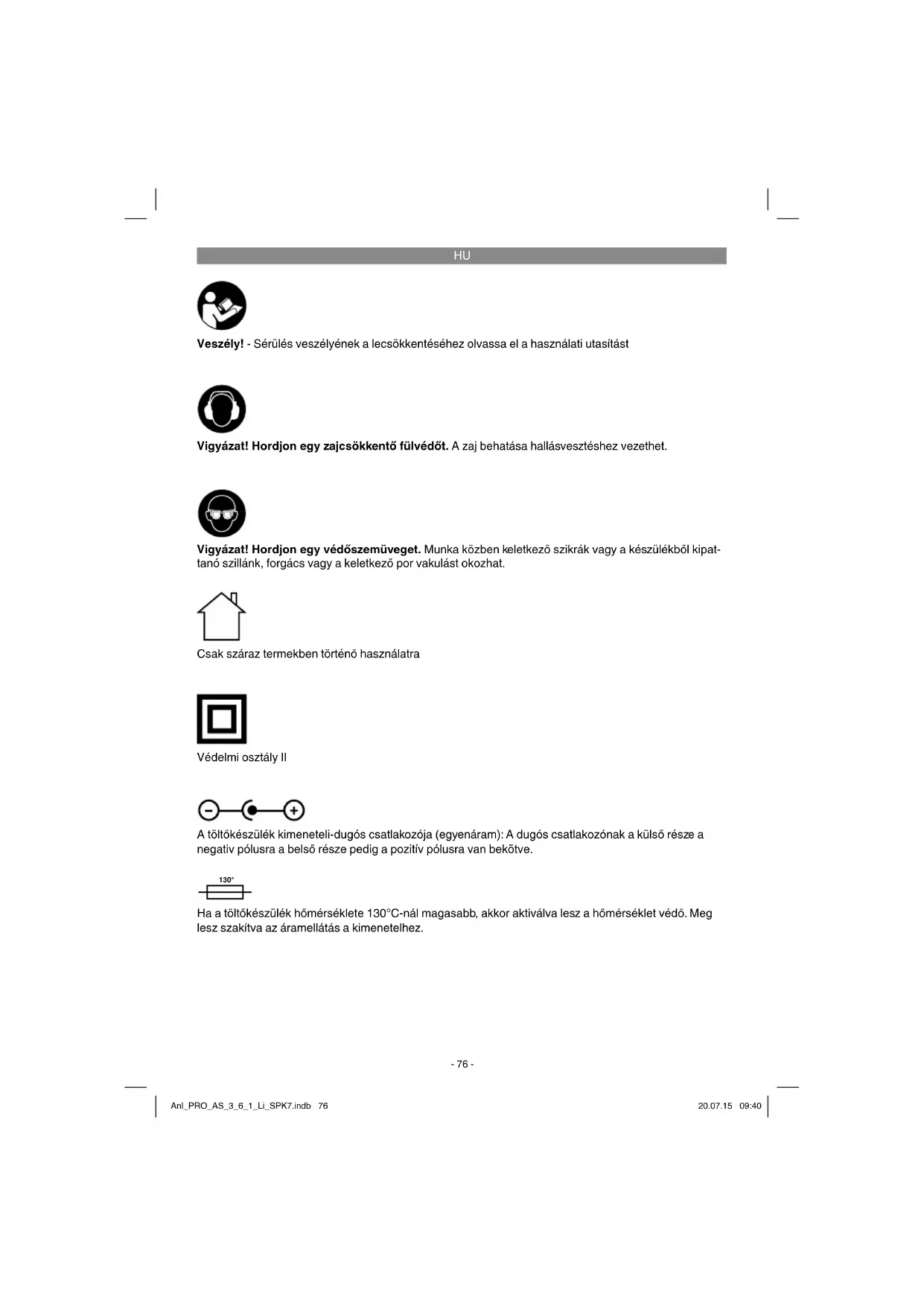

Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást Vigyázat! Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet. Vigyázat! Hordjon egy védőszemüveget. Munka közben keletkező szikrák vagy a készülékből kipat- tanó szillánk, forgács vagy a keletkező por vakulást okozhat. Csak száraz termekben történő használatra Védelmi osztály II A töltőkészülék kimeneteli-dugós csatlakozója (egyenáram): A dugós csatlakozónak a külső része a negativ pólusra a belső része pedig a pozitív pólusra van bekötve. 130° Ha a töltőkészülék hőmérséklete 130°C-nál magasabb, akkor aktiválva lesz a hőmérséklet védő. Meg lesz szakítva az áramellátás a kimenetelhez. Anl_PRO_AS_3_6_1_Li_SPK7.indb 76Anl_PRO_AS_3_6_1_Li_SPK7.indb 76 20.07.15 09:4020.07.15 09:40HU

Veszély! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt fü- zetecskében találhatóak! Veszély! Olvason minden biztonsági utalást és utasí- tást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehet- nek. Őrizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás

2.1 A készülék leírása (képek 1/4)

3. Forgatónyomaték beállítás

4. Mágnes-csavartartó

5. Akku- kapacitás jelző

6. Kapcsoló akku- kapacitás jelző

7. Bereteszelőtaszter

10. Átkapcsoló bal/jobbfutás

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

Ellenőrizze le, hogy teljes a szállítás terjedel- me.

Ellenőrizze le a készüléket és a tartozékrés- zeket szállítási károkra.

Ha lehetséges, akkor őrizze meg a csomago- lást a garanciaidő lejáratának a végéig. Veszély! A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészek- kel játszaniuk! Fennáll a lenyelés és a meg- fulladás veszélye!

Eredeti használati utasítás

Biztonsági utasítások

3. Rendeltetésszerűi használat

Az akkus-csavarozó a csavarok becsavarására és kiengedésére alkalmas. A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van hasz- nálva. Anl_PRO_AS_3_6_1_Li_SPK7.indb 77Anl_PRO_AS_3_6_1_Li_SPK7.indb 77 20.07.15 09:4020.07.15 09:40HU

A motor feszültségellátása: ....................3,6 V d.c. Üresjárati-fordulatszám: ........................200 perc

Jobbra - balra - menet: ...................................igen Az akku töltőfeszültsége: ..........................6 V d.c. Az akku töltőárama: ................................. 300 mA A töltőkészülék hálózati feszültsége: .................... ........................................................230 V ~50 Hz Töltési idő: ................................................ 3-5 óra Az akku kapacitása .................................... 1,3 Ah Akkutípus: ....................................................Li-ion Tömeg:........................................................0,4 kg Veszély! Zaj és vibrálás A zaj és a vibrálási értékek az EN 60745 szerint lettek mérve. Hangnyomásmérték L

.......................................3 dB Hangteljesítménymérték L

......................................3 dB Hordjon egy zajcsökkentő fülvédőt. A zaj befolyása hallásvesztességhez vezethet. Rezgésösszértékek (három irány vektorösszege) az EN 60745 szerint lettek meghatározva. Csavarni ütés nélkül Rezgéskibocsájtóérték ≤ 2,5 m/s

A megadott rezgésemisszióérték egy normált ellenőrzési folyamat szerint lett mérve és az elektromos szerszám használatának a fajtájától és módjától függően, megváltozhat és kivételes esetekben lehet a megadott érték felett. A megadott rezgésemisszióértéket fel lehet has- ználni az elektromosszerszámok egymással való összehasonlításhoz. A megadott rezgésemisszióértéket a befolyásolás bevezető felbecsülésére is fel lehet használni. Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.

A készüléket rendszeresen karbantartani és megtisztítani.

Illessze a munkamódját a készülékhez.

Ne terhelje túl a készüléket.

Hagyja adott esetben leellenőrizni a készü- léket.

Kapcsolja ki a készüléket, ha nem használja.

Hordjon kesztyűket. Vigyázat! Fennmaradt rizikók Akkor is ha előírás szerint kezeli az elektro- mos szerszámot, mégis maradnak fennma- radó rizikók. Ennek az elektromos szerszám- nak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphet- nek fel:

1. Tüdőkárok, ha nem visel megfelelő

2. Hallás károsodás, ha nem visel megfelelő

zajcsökkentő fülvédőt.

3. Egészségi károk, amelyek a kéz-kar-

rezgésekből adódnak, ha a készülék hossz- abb ideig használva lesz, vagy ha nem lesz szabályszerűen vezetve és karbantartva.

5. Beüzemeltetés előtt

Veszély! Az akkus csavarozó üzembevétele előtt okvetle- nül elolvasni ezeket az utasításokat:

1. Az akku-csomagot csak a mellékelt

töltőkészülékkel tölteni.

2. Csak kifogástalan és megfelelő csavaróbitte-

3. Falakba és falazatokba történő csavarásoknál

ellenőrizze azokat le rejtett áram-, gáz- és vízvezetékekre. Anl_PRO_AS_3_6_1_Li_SPK7.indb 78Anl_PRO_AS_3_6_1_Li_SPK7.indb 78 20.07.15 09:4020.07.15 09:40HU

6.1 Az akku feltöltése (1-as kép)

Az akku védve van mélylemerülés elöl. Egy inte- grált védőkapcsoló automatikusan kikapcsolja a készüléket, ha lemerült az akku. Ebben az eset- ben nem forog tovább a bit-befogadó. Utalás! Ne üzemeltesse többet a be-/kikapcsolót, ha a védőkapcsoló lekapcsolta a gépet. Ez az akkun károkhoz vezethet. Hasonlítsa össze a típustáblán megadott hálózati feszültséget, egyezik-e a meglevő hálózati fes- zültséggel. Dugja a töltőkészüléket a dugaszoló aljzatba és csatlakoztasa össze a töltőkábelt a töltőcsatlakozással. A töltési folyamat azonnal megindul miután a töltőkábelt a töltőadapterre csatlakoztatta. A piros LED (a) jelzi, hogy az akku töltődik. A töltés befejezése után kialszik a töltésellenőrző lámpa (a). Utalás! A töltési folyamat ideje alatt a fogantyú valamennyire felmelegedhet, de ez normális. Ha az akkuk töltése nem lehetséges, akkor kérjük vizsgálja meg,

hogy a hálózati aljzatban van e hálózati fes- zültség

hogy a töltőkészülék töltőkontaktusain kifo- gástalan e a kontaktus. Ha az akku töltése még mindig nem lehetséges, akkor kérjük,

és a csavarozót a vevőszolgáltatásunkhoz beküldeni. Az akku hosszú élettartamának az érdekében gondoskodnia kellene az akku időbeni újboli feltöltéséről. Ez minden esetben akkor szüksé- ges, ha megállapítaná, hogy az akkus-csavarozó teljesítménye alábbhagy.

6.2 Forgásiránykapcsoló (2-as kép/poz. 10)

A be-/ki-kapcsoló feletti tolókapcsolóval lehet az akkus-csavarozó forgási irányát beállítani és aka- ratlan bekapcsolás ellen biztosítani az akkus-csa- varozót. Bal- és jobbmenet között lehet választa- ni. A hajtómű megsérülésének az elekerüléséért, a forgásirányt csak nyugalmi állapotban kellene átkapcsolni. Ha a tolókapcsoló középhelyzetben található, akkor blokkolva van a be/ki-kapcsoló.

6.3 Be-/ki-kapcsoló (2-as kép/poz. 9)

Az akkus-csavarozó bekapcsolásához nyomja meg a be-/kikapcsolót. Megállításhoz engedje ismét el a be- kikapcsolót.

6.4 LED-fény (2-as kép/poz. 2)

Az LED-fény (2) lehetővé teszi kedvezőtlen fény- viszonyoknál a csavaróhelyek kivilágítását. Bekapcsoláshoz tolja a kapcsolót (4) előre, kikap- csoláshoz húzza a kapcsolót ismét vissza.

6.5 Szögletbeállítas (képek 3/poz. 7)

A csavarozót 2 különböző szögbeállítás- ban lehet arretálni. Ehhez meg kell nyomni a reteszelőgombot (7) és a csavarozót a kívánt állásba tenni. Azután ismét elengedni a bereteszelőtasztert (7). Vigyázat! Beüzemeltetés előtt leellenőrizni, hogy be van e arretálva a csavarozó a megfelelő szög- helyzetben.

6.6 Akku-kapacitás jelző (4-ös kép/poz. 5)

Eltávolítani az akkus-csavarozót a töltőkészülékről ill. a töltőállomásról. Nyomja meg az akku-kapacitás jelző (6) kapcso- lóját. Az akku-kapacitás jelző (5) a 3 színes LED által szignalizálja az akku töltésállapotát. Minden LED világít: Az akku teljesen fel van töltve. Világít a sárga és a piros LED: Az akku elegendő fennmaradt töltéssel rendel- kezik. Piros LED: Üres az akku, töltse fel az akkut.

6.7 A forgatónyomaték beállítása

(5-ös ábra/poz. 3) Egy bizonyos csavarnagysághoz tartozó for- gatónyomaték az állítógyűrűn (3) lesz beállítva. A forgatónyomaték több tényezőtöl függ: a megmunkálandó anyag fajtájától és keménységétől. a használt csavarok fajtájától és hosszától. a csavarkötésektöl elvárt igényektől. A forgatónyomaték elérése a kuplung kerepelő kioldása által lesz jelezve. Utalás! A forgatónyomaték állítógyűrűjét csak nyugalmi állapotban beállítani! Anl_PRO_AS_3_6_1_Li_SPK7.indb 79Anl_PRO_AS_3_6_1_Li_SPK7.indb 79 20.07.15 09:4020.07.15 09:40HU

6.8 Szerszámcsere (5-os kép)

Figyelmeztetés! Az akkus-csavarozón történő bármilyen fajta munkánál (mint például szerszámcsere; karbantartás; stb.) a forgásirány- kapcsolót középállásba tenni. A reteszelő hüvelyt (13) hátrahúzni és tartani. Bedugni a Bit-et (a) a Bit-befogadóba (1), ele- reszteni a bereteszelő hüvelyt (13). A reteszelést a szerszámon történő húzás által leellenőrizni.

Legjobb ha öncentrírozó csavarokat használ (mint például Torx; csillagcsavar), amelyek biztos dolgozást garantálnak. Ügyeljen arra, hogy a használt bit és a csavar formában és nagyságban megegyezzen.

7. Tisztítás, karbantartás és

pótalkatrészmegrendelés Veszély! Tisztítási munkák előtt húzza ki a hálózati csatla- kozót.

Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszok- mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.

Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.

A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerül- jön víz a készülék belsejébe. A víz elektromos készülékbe való behatolása megnöveli az áramcsapás veszélyét.

A készülék belsejében nem található további karbantartandó rész.

7.3 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adato- kat kellene megadni:

A készülék cikk-számát

A készülék ident- számát

A szükséges pótalkatrész pótalkatrész számát Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

újrahasznosítás A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csoma- golás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozé- kai különböző anyagokból állnak, mint például fémből és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz- ségi önkormányzatnál.

A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hőmérséklet 5 és 30 °C között van. Az elektromos szerszámot az eredeti csomagolás- ban őrizni. Anl_PRO_AS_3_6_1_Li_SPK7.indb 80Anl_PRO_AS_3_6_1_Li_SPK7.indb 80 20.07.15 09:4020.07.15 09:40HU

Csak az EU-országoknak Ne dobja az elektromos szerszámokat a háztartási hulladék közé! Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyüjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz. Recycling-alternatívák a visszaküldési felszólításhoz: Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alter- nativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érrinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tarto- zékait és segítőeszközeit A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett. Technikai változtatások jogát fenntartva Anl_PRO_AS_3_6_1_Li_SPK7.indb 81Anl_PRO_AS_3_6_1_Li_SPK7.indb 81 20.07.15 09:4020.07.15 09:40HU

Szervíz-információk A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapc- solatban a rendelkezésére állnak. Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy termés- zetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség. Kategória Példa Gyorsan kopó részek* Fúrótokmány, Akku Fogyóeszköz/ fogyórészek* Bit-betétek/fúrók Hiányzó részek

• nincs okvetlenül a szállítás terjedelmében! Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?

Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?

Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést. Anl_PRO_AS_3_6_1_Li_SPK7.indb 82Anl_PRO_AS_3_6_1_Li_SPK7.indb 82 20.07.15 09:4020.07.15 09:40HU

Garanciaokmány Tisztelt Vevő, termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyá- ban megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készü- léket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent

megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesít- ményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új

készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elhárí- tására vagy a készülék kicserélésére. Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

3. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás fi gyelmen kívül hagyása vagy ame- lyek a nem szakszerű felszerelés, a használati utasítás fi gyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok fi gyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek. - károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre. - károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

4. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a

garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvé- nyes.

5. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím

alatt: www.isc-gmbh.info. Ha a defekt a garnciateljesítményünk keretén belül van, akkor azonnal vis- szakap egy megjavított vagy egy új készüléket. Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira. Anl_PRO_AS_3_6_1_Li_SPK7.indb 83Anl_PRO_AS_3_6_1_Li_SPK7.indb 83 20.07.15 09:4120.07.15 09:41SI
