PRO-AS 3 6/1 Li - Skruvdragare Toolson - Gratis bruksanvisning och manual

Produkttyp	Sladdlös skruvdragare
Märke	Toolson
Modell	PRO-AS 3 6/1 Li
Motormatning	3,6 V DC
Tomgångshastighet	200 rpm
Batterityp	Litiumjon (Li-ion)
Batteriladdningsspänning	6 V DC
Batterikapacitet	1,3 Ah
Laddström	300 mA
Nätspänning laddare	230 V ~ 50 Hz
Laddtid	3 till 5 timmar
Vikt	0,4 kg
Framåt/bakåt	Ja (omkopplare)
Justerbart vridmoment	Ja (inställningsring)
LED-lampa	Ja, med separat strömbrytare
Vinkeljustering	2 lägen (låsbar)
Batteriladdningsindikator	3 LED (röd, gul, grön)
Djupurladdningsskydd	Ja (automatisk avstängning)
Ljudtrycksnivå LpA	62 dB(A) (osäkerhet K=3 dB)
Ljudeffektnivå LWA	73 dB(A) (osäkerhet K=3 dB)
Vibration (skruvning)	≤ 2,5 m/s² (osäkerhet K=1,5 m/s²)
Underhåll och rengöring	Fuktig trasa med lite tvål; använd inte aggressiva rengöringsmedel och undvik att vatten tränger in
Säkerhet	Skyddsglasögon och hörselskydd rekommenderas; använd endast i torra inomhusmiljöer; skyddsklass II
Garanti	60 månader (5 år) från inköpsdatum
Reservdelar	Finns via ISC GmbH (ange typ, artikelnummer och delnummer)

Vanliga frågor - PRO-AS 3 6/1 Li Toolson

Hur laddar man batteriet till skruvdragaren?

Anslut laddaren till ett 230 V~50 Hz uttag, anslut sedan laddkabeln till skruvdragarens laddanslutning. Den röda lysdioden lyser under laddningen; den släcks när batteriet är fulladdat. Laddningen tar 3 till 5 timmar.

Vad gör jag om skruvdragaren inte startar?

Kontrollera först batteriets laddningsstatus med indikatorknappen. Om endast den röda lysdioden lyser, ladda batteriet. Om problemet kvarstår, se till att rotationsriktningsomkopplaren inte är i mittläge (blockering). Kontakta kundtjänst vid behov.

Hur justerar man åtdragningsmomentet?

Vrid momentinställningsringen (märkning 3) till önskat läge. Momentet justeras endast när apparaten är avstängd. Ett hörbart klick indikerar att momentet har uppnåtts.

Kan jag använda skruvdragaren som borrmaskin?

Nej, denna modell är en sladdlös skruvdragare avsedd för att skruva och lossa skruvar. Den är inte konstruerad för borrning.

Hur byter man skruvbits?

Ställ rotationsriktningsomkopplaren i mittläge för att förhindra oavsiktlig start. Dra låshylsan bakåt, sätt i den nya bitsen, släpp sedan hylsan. Kontrollera låsningen genom att dra i verktyget.

LED-lampan tänds inte, vad gör jag?

Kontrollera att batteriet är tillräckligt laddat och att lampans på/av-brytare (märkning 4) är intryckt. Om lampan fortfarande är släckt, kontakta kundtjänst.

Hur rengör man skruvdragaren?

Koppla bort apparaten. Använd en fuktig trasa med lite mild tvål. Använd inte aggressiva rengöringsmedel och undvik att vatten tränger in. Blås ventilationsöppningarna med tryckluft vid lågt tryck.

Vilka tillbehör medföljer?

Leveransen innehåller: sladdlös skruvdragare, laddare, laddkabel, originalbruksanvisning och säkerhetsföreskrifter. Skruvbits medföljer inte.

Vad betyder den blinkande röda lampan på laddaren?

Fast rött ljus indikerar att laddning pågår. Om det blinkar eller är släckt, kontrollera nätspänningen och att kontakterna är ordentligt anslutna. Om problemet kvarstår, skicka tillbaka laddaren och skruvdragaren till kundtjänst.

Hur aktiverar jag 60 månaders garanti?

Garantin gäller från inköpsdatum. Vid defekt, registrera apparaten på webbplatsen www.isc-gmbh.info inom två veckor efter att felet upptäckts. Spara inköpsbeviset.

BRUKSANVISNING PRO-AS 3 6/1 Li Toolson

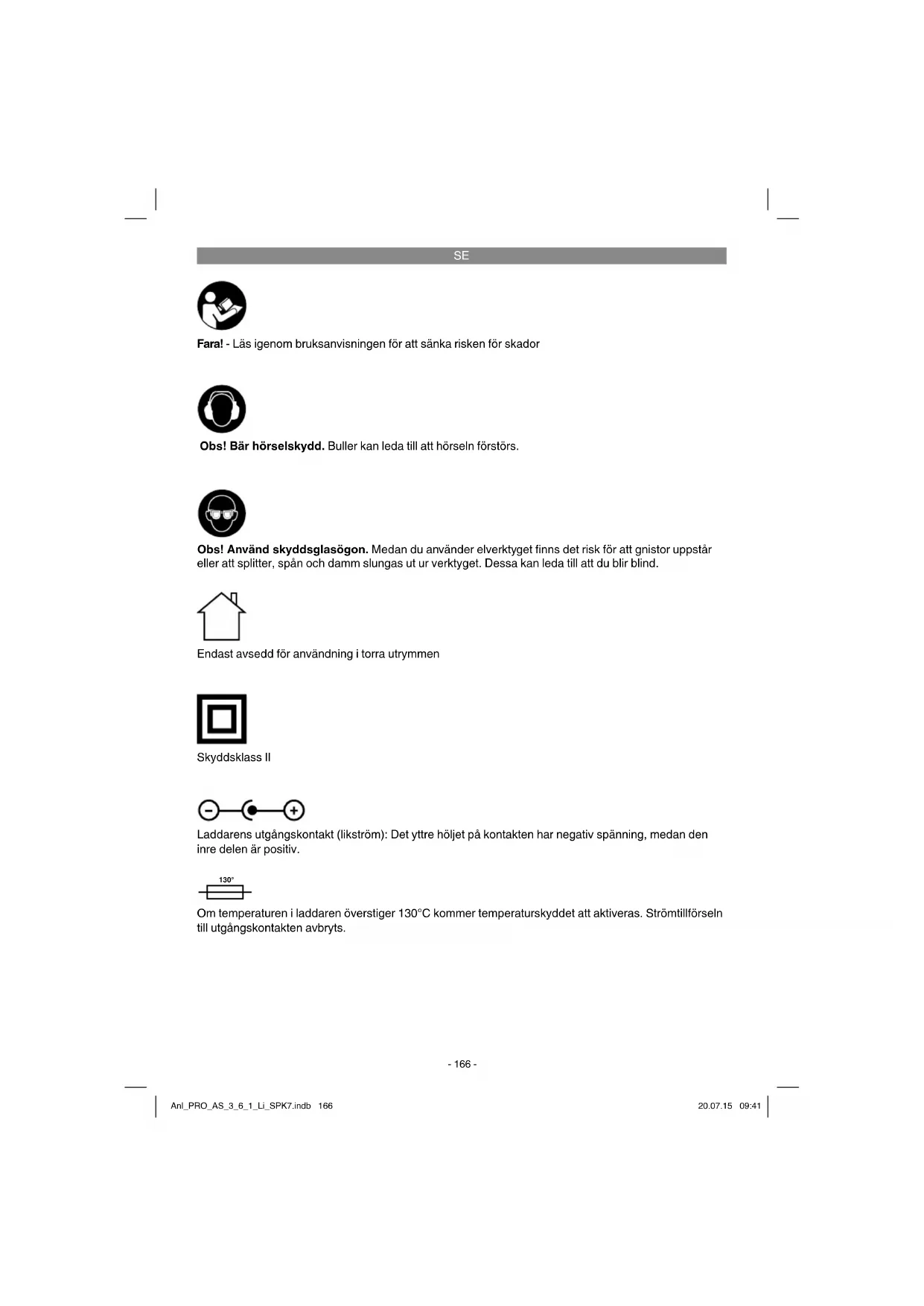

Fara! - Läsigenom braksanvisingen for att sanka risken for skador

Obs! Bär hörskyydd. Buller kan leda till att hörsein Förstör.

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk for att gnistor uppSTAR erer att splitter, span och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Endast avsedd for anvandning i torra utrymmen

Skyddsklass II

Laddarens utgangskontakt (likström): Det yttre höjet på kontakten har negativ spanning, medan den inre delen ar positiv.

Om temperaturen i laddaren overstiger 130^ kommt temperaturskyddet att aktiveras. Stromtillforseln till utgangskontakten avbryts.

SE

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna dnu braksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna braksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Läs alla sakerhetsanvisningar och instrukti- oner. Försummelser vid iaktagandet av sakerhetsanvisningarna och instruktionerna kan fororsaka elstöt, brand och/eller svára skador. Förvara alla sakerhetsanvisningar och instruktioner for fremtiden.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/4)

1. Bitsfaste
2. Lampa
3. Vridmomentsinställning
4. Strömbrytare till lampa
5. Kapacitetsindikering for batteri
6. Knapp for indikering av batteriets kapacitet
7. Lasknapp
   8.Laddningsuttag
8. Strömbrytare
9. Omkopplare for rotationsriktning
10. Laddare
11. Laddningskabel
12. Chuckhylsa

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med värt servicecenter aller butiken dar du köpteprodukten inom fem dagar after att du köpte articeln. Tänk på att du maste visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av braksanvisingen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om forhan-den).
• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie ell er smädelar! Risikfor att barn sväljer delar och kvävs!

• Batteridrivenskruvdragare
  Laddare
  Original-bruksanvising
  Sakerhetsanvisiningar

3.Ändamalsenlig användning

Den batteridrivna skruvdragaren ar avsedd for att dra at och lossa pa skruvar.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandningar som stracker sig utover detta anvandningsomrade ar ej andamalsenlga. For materiaskador erer personskador som resultar av sadan anvanding ansvarar anvandaren/ operatoren sjalv. Tillverkaren patar sig inget ansvar.

Tänk pà att va răr producerk endast fár användas till andamälsenigt syfte och inte har konstruerats for yrksemmagg, hantverkmessig ether industriell användning. Vi ger dārfor ingen garanti omprodukten ska anvandas inom yrksemmaggica, hantverkmessiga aller industriella verksamheter ulliknande aktivitet.

SE

4. Tekniska data

Spanningsforsorjning motor 3,6 V DC

Tomgangsvarvital 200 min

Hoger-/vänstergang .

Laddningsspanning batteri 6V DC

Laddningsström batteri 300 mA

Natspanning laddare 230 V~50 Hz

Laddningstid 3-5 tim.

Batterietskapacitet 1,3Ah

Batterityp Li-lon

Vikt 0,4 kg

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 60745.

Ljudtrycksnivá L. 62 dB(A)

Osakerhet K_pA 3 dB

Ljudeff ektniva 73 dB(A)

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktnigar) har bestamts enligt EN 60745.

Skruvdragning utan slag

Vibrationsemissionsvärde ah ≤2,5 m/s²

Osakerhet K = 1,5 m/s²

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverkyget anvands. I undantagsfall kan det faktiska vardet avika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora olika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en forsta bedomning av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration till ett minimum!

Anvandendastintakta maskiner.
Underhäll och rengör maskinen regelbundet.
Anpassaddt arbetssatt till maskinen.
- Overbelastainte maskinen.
Lämna in maskinen for översyn vid behov.
Slafrnan maskinen om den inte anvands.
Bärhandscar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enigt foreskrift. Foljande risker kan uppsta pa grund av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammi Itermask anvands.
2. Horselskador om inget lampligt horselskydd anynds.
3. Hälsoskador som uppstár av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enigt foreskrift.

5. Färe användning

Fara!

Läs tvunget igenom dessa anvisningar innan du anvander den batteridrivna skruvdragaren:

1. Ladda batteriet endast med den medfoljande laddaren.
2. Anvand endast intakta och lampliga bits.
3. Innan du skruvar i vaggar och murar maste du kontrollera om dessa innehaller kablar ell gas- eller vattenledningar.

6. Anvanda

6.1 Ladda batteriet (bild 1)

Batteriet ar skyddat mot djupurladdning. En integ- rerad skyddskretslar ifran maskinen automatiskt om batteriet har laddats ur. Bitsfastet roterar da inte langre.

Mark! Tryck inte in strömbrytaren after att skyddskretsen har slagit ifràn maskinen. Detta kan leda till skador på batteriet.

Kontrollera att natspänngen som anges pa typskylten stämmer overens med natspänngen i vagguttaget. Satt in laddaren i stickuttaget och anslut laddningskabeln till laddningsuttaget.

SE

Laddningen startar genast after att laddningska-beln har anslutits till laddningsadaptern.

Den roda lysdioden (a) indikerar att batteriet laddas. Efter att batteriet har laddats upp slocknar laddningskontrollampan (a).

Mark! Medan batteriet laddas upp blir handtaget varmt. Detta ar dock normalt.

Om batteriet inte kan laddas maste du kontrullera

att natspanning finns i vagguttaget
- att det finns fullgod kontakt vid laddningskontakterna i laddaren.

Om batteriet fortfarande inte kan laddas maste du skicka in

laddaren och
skruvdragaren

till var kundtjanstavdelning

For att batteriets livslängd skà bli sä lang som möjigt måste du alltid ladda batteriet i god tid. Detta ar alltid nödvändigt om du marker att den batteridrivna skruvdragarens prestanda börjar forsvagas.

6.2 Omkopplare for rotationsriktning (bild 2/pos. 10)

Ställ in maskinens rotationsriktning med den skutbara omkopplaren ovenfor strombrytaren. Denna omkopplare kan du även använda for att skydda maskinen mot oavsiktlig inkoppling. Du kan valja mellan vänster- och högergäng. For att undvika att maskinens vexel forstörs, bör du endast skifta rotationsriktning medan maskinen star stilla. Om omkopplaren star i mellersta laget ar strombrytaren blockerad.

6.3 Strömbrytare (bild 2/pos. 9)

Tryck in strombrytaren for att sla pa maskinen. Slapp strombrytaren for att stoppa skruvdragaren.

6.4 LED-ljus (bild 2/pos. 2)

Du kan anvanda LED-lampan (2) for att fà bâtte belysning dār du ská skruva. Tryck in strombrytaren (4) for att sla pa lampan. Tryck en gäng till pa strombrytaren (4) for att sla irfran lampan.

6.5 Stalla in vinkel (bild 3/pos. 7)

Skruvdragaren kan sparras i två oika vinkellägen. Håll lasknappen (7) itinckyt och ställ in skruvdragaren i avsett låge. Sliapp sedan lasknappen (7).

Obs! Kontrolera att skruvdragaren har sparrats i ratt vinkel innan du anvander den.

6.6 Kapacitetsindikering for batteriet (bild 4/pos. 5)

Ta av skruvdragaren fran laddaren resp. laddningsstationen.

Tryck pa knappen (6) for indikering av batteriets kapacitet. Kapacitetsindikeringen (5) visar batteriets laddningsniva med tre kulorta lysdioder.

Samtiga lysdioder ar tanda:

Batteriet ar fulladdat.

Den gula och den röda lysdioden ar tanda: Batteriet har tillracklig restkapacitet.

Röd lysdiod:

Batteriet ar tomt, ladda upp batteriet.

6.7 Stalla in vridmomentet (bild 5/pos. 3)

Ställ in vridmomentet for en viss skruvstorlek med ställringen (3). Vridmomentet ar beroende av fl era olika faktorer:

materialts typ och hardhet

skruvarmas typ och langd

När vridmomentet har nätts hörskan du hörahr kopplingen slirar.

Mark! Ställringen für vridmomentet fär endast stallas in nar maskinen star stilla.

6.8 Byta verktyg (bild 5)

Varning! Inför alla arbeten (texbyte av verktyg, underhäll) på den batteridrivna skruvdragaren mäste omkopplaren for rotationsriktningen ställas i mittläge.

Dra tillbaka chuckhylsan (13) och hall fast den. Satt in bitsen (a) i bitsfastet (1) och slapp sedan chuckhylsan (13).

Dra i verktyget for att kontrollera att det sitter fast.

6.9 Skruvdragning

Använd helst självcentrerande skruvar (tex torx, stjärnskruv) som garanter att sakert arbetsresultat. Se till att bitsen och skruven stämmer overens i form och storlek.

SE

7. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten infor alla rengöringsarben.

9. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Förvara elverktyget i originalforpackningen.

7.1 Rengora maskinen

• Häll skyddsanordningarna, ventilationsöppingarna och motorkapan i sö damm- och smutsfritt skick som möjigt. Torka av maskinen med en ren dok erller blas av den med tryckluft med svagt tryck.
• Vi rekommender att du rengör maskinen after varje användningsstillfalle.
• Rengör maskinen med jämna mellanrum med en fuktigduk och en aning sapa. Använd inga rengörings-eller Lossningsmedel. Dessa kan skada maskinens plastdalar. Se till att inga vatskor,trangler in i maskinens inre. Om vatten,trangler in i ett elverktyg hojs risken for elektriska slag.

7.2 Underhäll

Imaskinens inre finns inga delar som kraver underhall.

7.3 Reservdelsbestalling

Lamna foljande uppgifter vid beställning av reservdilar:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.
  Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns pa www.isc-gmbh.info

8. Skrotning och Återvinning

Produkten ligger i en forpackning som fungerarsom skydd mot transportskador. Denna forpackning bestar av olica material som kan atervinnas. Lamna in forpackningen till att insamlingsstalle foratervinning. Produktien och dess tillbehor bestarav olica material som tex metaller och plaster.Defekta producerk far inte kastas i hushallssoporna.Lamna in produkten til att insamingsstallei din kommun for professionell avfallshantering.Hor after med din kommun om du inte vet varnamsta insamingsstalle fi nns.

SE

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljövänlig atervinning.

Återvinnings-alternativ till begärn om øtersändning: Som ett alternatively till returnering ágaren av elustrustningen skyldig att bidraga till ándamålsenlig avfallshantering for det fall att urustrinstungen skakrotas. Efter att den forbrukade urustrinstungen har lámns in till en avfallsstation kan den omhandertas i enlighet med gällande nationella lagstiftning om øtervin- ning och avfallshantering. Detta gäller inte for tilbehördsdalar och hjälpmedelutan elektriska komponenter vars syfte har varit att kompletterna den forbrukade urustrinstungen.

Eftertryck eller annan duplicering av dokumention och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbehall for tekniiska andringar.

SE

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset.Vara partners star garna till tjanst for alla slags servicearben sasom reparation och tillhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Chuck, Batteri
Förbrukningsmaterial/förbrukningsdeler* Bits/borr
Delar som saknas

• ingär ante tvunget i leveransomfattningen!

Vid brister eller störningar kan du animä delta på webbplatsen www.isc-gmbh.info. Ge en detailjerad beskrivning av felet som har uppstätt och besvara alltid foljande frågor:

Fungerade Produkten Forst aller var den defekt fran borjan?
- Märkte du av nagonting innanprodukten slutade att fungera (symptomer före defekt)?
- Enligt din ösikt, vilken fonction ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga Funktionen.

SE

Garantibevis

Basta kund,

váraprodukter genomgár en strängkvalitetskontroll. Om denna Produkt mot formodan inte fungerpar ratt satt, beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet,ller vanda dig till butiken dar du köpte produits.Foljande punkter galler for att du ska kunna gora ansprak pa garantin:

1. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstäende tillverkare erbjuder köpare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enligt lag paverkas inte av denna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sādana brister som bevisligen kan harledas till material- eller tillverkningsfel. Produktien som du har köpt skara varny och härstamma fran nedanstäende tillverkare. Vi avgör om sādana brister i produits ske atgårdas erer om produits ske bytas ut. Tänk pa att värda produits endast fár användas til andamalsenlig syfte och inte har konstruerats for kommersiell, hantverksmässig erykesmässig använding. Ett garantiavtal sluts dārfor ej om produits inom garantitiden har anvants inom ykesmässiga, hantverksmässiga erer industriella verksamheter erler har utsatts for liknande pākänning.

3. Garantin omfattar inte:

4. Skador på Produkten som kan harledas till att monteringsanvisingen missaktats erer på grund av felaktig installation, asidosatt bruskanvising (t ex anslutting til felaktig natspanning erer stromart), missaktade unterhalls- och sakerhetsbestammelser, omprodukten utsatts for onormala miljofaktor erer bristfällig skötesl och underhall.

5. Skador på produiten som kan harledas till missbruk erer ej ändamälsenlig användning (tex overbelastning av produits erer användning av ej godkända insatsverktyg eller tillbehör), främnde partiklar som har trängt in i produits (tex sand, sten erller damm, transportskador), yttre vändel erler yttre paverkan (tex skador after att produits fallit ned).

6. Skador på produit eller delar av produits som kan harledas till brukmassigt, normalt eller for övrigt naturligt slitage.

7. Garantitiden uppgar till 60 manader och galler fran datumet närprodukten koptes. Medan garantiti- den fortfarande galler ska ansprak pa garanti stallas inom tvá vecor after att defekten faststalldes. Det ar inte mögigt att stalla ansprak pa garanti aftert att garantitiden har locht ut. Garantitiden forlangs inte närprodukten repareras ell er byts ut, dessutom medfor sādana arbeten inte att en ny garantitid böjr gälla for produit eer for ev. reservdelar som har monterats in. Detta galler även vid hem-besök.

8. Anmal den defekta Produkten på foljande webbplats for att gora ansprak på garantin: www.isc-gmbh.info. Om defekten i Produkten tacks av vara garantitjänster, fär du genast en reparerad eller ny produit.

För slitage- och forbrunningsdeler som für delar som saknas hänvisar vi till begränsingarna i garantin enligt serviceinformationen som anges ienna bruksanvisning.

F1

S forklar foljando overnsstammelse en. EU-direktiv och standarder for artikeln
