MANUAL DE USUARIO PRO-AS 3 6/1 Li Toolson

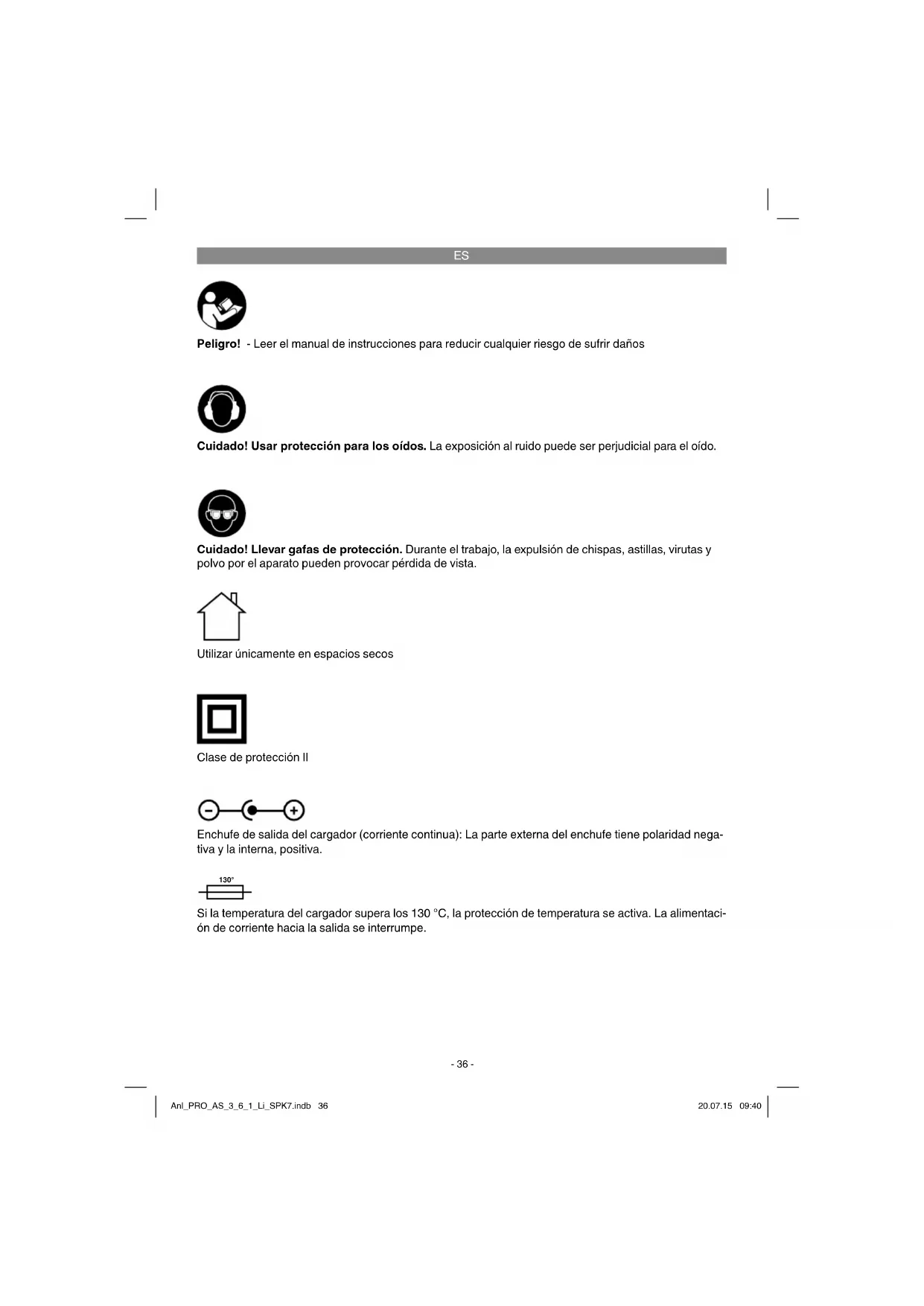

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista. Utilizar únicamente en espacios secos Clase de protección II Enchufe de salida del cargador (corriente continua): La parte externa del enchufe tiene polaridad nega- tiva y la interna, positiva. 130° Si la temperatura del cargador supera los 130 °C, la protección de temperatura se activa. La alimentaci- ón de corriente hacia la salida se interrumpe. Anl_PRO_AS_3_6_1_Li_SPK7.indb 36Anl_PRO_AS_3_6_1_Li_SPK7.indb 36 20.07.15 09:4020.07.15 09:40ES

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1/4)

5. Indicador de capacidad de batería

6. Interruptor indicador de capacidad de batería

7. Botón de enclavamiento

8. Conexión de carga

9. Interruptor ON/OFF

10. Conmutador marcha izquierda/derecha

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Atornillador con batería

Instrucciones de seguridad

El atornillador con batería ha sido diseñado para apretar y soltar tornillos. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. Anl_PRO_AS_3_6_1_Li_SPK7.indb 37Anl_PRO_AS_3_6_1_Li_SPK7.indb 37 20.07.15 09:4020.07.15 09:40ES

4. Características técnicas

Alimentación de tensión de motor: .........3,6 V c.c. Velocidad marcha en vacío:....................200 r.p.m Marcha derecha-izquierda: ............................ ....sí Tensión de carga batería: ...........................6V c.c. Corriente de carga batería: .......................300 mA Tensión de red cargador: .......... ......230 V~ 50 Hz Tiempo de carga: ...................................3-5 horas Capacidad de la batería ............................. 1,3 Ah Tipo de batería: .................................iones de litio Peso: ...........................................................0,4 kg Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 60745. Nivel de presión acústica L

............................................ 3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 60745. Atornillado sin percusión Valor de emisión de vibraciones ah ≤ 2,5 m/s

Imprecisión K = 1,5 m/s

El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excep- cionales, variar o superar el valor indicado depen- diendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

Peligro! Antes de la puesta en marcha del taladro per- cutor a batería, es preciso leer las siguientes advertencias:

1. Cargar la batería exclusivamente con el car-

gador que se suministra adjunto.

2. Utilizar únicamente taladros y puntas por-

tatornillo adecuados y en perfecto estado.

3. Al atornillar en paredes y muros, compruebe

que no exista ningún cable de electricidad, así como ningún conducto de gas ni de agua ocultos.

6.1 Carga de la batería (fi g. 1)

La batería está protegida contra una descarga total. Un circuito de protección integrado descon- ecta el aparato de forma automática cuando la batería está descargada. En este caso, el aloja- miento portatornillos deja de girar. Anl_PRO_AS_3_6_1_Li_SPK7.indb 38Anl_PRO_AS_3_6_1_Li_SPK7.indb 38 20.07.15 09:4020.07.15 09:40ES

Advertencia! Dejar de pulsar el interruptor On/ Off cuando el circuito de protección haya descon- ectado el aparato. Podría dañar la batería. Comprobar que la tensión de red coincide con la especifi cada en la placa de identifi cación del aparato. Introducir el cargador en el enchufe y conectar el cable de carga con la conexión de carga. El proceso de carga empieza en cuanto el cable de carga está conectado con el adaptador. El diodo rojo (a) señala que las pilas están carga- das. Una vez se ha completado la carga, el piloto de control de carga (a) se apaga. Advertencia! Es posible que el mango se cali- ente durante el proceso de carga, lo que resulta normal. En caso de que no sea posible cargar la batería, comprobar que

exista tensión de red en el enchufe

exista buen contacto entre los contactos de carga del cargador. En caso de que todavía no fuera posible cargar la batería, rogamos enviar,

y el atornillador a nuestro servicio de asistencia técnica. Para prolongar la duración de la batería deberá recargarla siempre a tiempo. Hacerlo es impres- cindible también en cuanto se detecta que dismi- nuye el rendimiento del atornillador.

6.2 Interruptor de inversión de marcha

(fi g. 2/pos. 10) Con el interruptor deslizante situado sobre el in- terruptor ON/OFF puede ajustar el sentido de giro del atornillador con batería y asegurar el atornil- lador contra una conexión involuntaria. Se puede elegir entre giro a la izquierda y giro a la derecha. Con el fi n de evitar que se dañe el engranaje, el sentido de giro sólo se deberá cambiar cuando la herramienta se haya detenido por completo. Cuando el interruptor deslizante se encuentre en la posición media se bloqueará el interruptor ON/ OFF.

6.3 Interruptor ON/OFF (fi g. 2 / pos. 9)

Pulsar el interruptor On/Off para conectar el ator- nillador de batería. Para detenerlo, volver a soltar el interruptor On/Off .

6.4 Luz LED (fi g. 2/pos. 2)

La luz LED (2) ilumina los puntos de trabajo en caso de que no haya sufi ciente luz natural. Pul- sar el interruptor para encenderla (4) y volver a pulsarlo para apagarla (4).

6.5 Ajuste del ángulo (fi g. 3/pos. 7)

El atornillador se puede enclavar en tres ajustes de ángulo distintos. Para ello, presionar el botón de enclavamiento (7) y colocar la atornilladora en la posición deseada. Seguidamente, volver a soltar el botón de enclavamiento (7). ¡Atención! Antes de la puesta en marcha es pre- ciso comprobar que la atornilladora esté enclava- da en la posición de ángulo correspondiente.

6.6 Indicador de capacidad de batería

(fi g. 4/pos. 5) Desconectar el atornillador con batería del carga- dor o la estación de carga. Pulsar el interruptor para acceder al indicador de capacidad de la batería (6). El indicador de cap- acidad de batería (5) le indica el estado de carga de la batería sirviéndose de 3 LEDs de color. Se iluminan todos los LED: La batería está completamente cargada. Se iluminan los LED amarillo y rojo: La batería dispone de sufi ciente carga residual. LED rojo: La batería está vacía, es preciso cargarla.

6.7 Ajuste del par de giro (fi g. 5/pos. 3)

El par de giro para un tamaño determinado de tornillos se regula en el anillo de ajuste (3). El par de giro depende de varios factores:

del tipo y dureza del material a tratar.

del tipo y longitud de los tornillos utilizados.

de las solicitaciones a las que se vea expues- ta la atornilladura. Se indicará que se ha alcanzado el par de giro cuando haga clic el acoplamiento. Advertencia! Regule el anillo de ajuste para el par de giro solo cuando la herramienta esté detenida. Anl_PRO_AS_3_6_1_Li_SPK7.indb 39Anl_PRO_AS_3_6_1_Li_SPK7.indb 39 20.07.15 09:4020.07.15 09:40ES

Aviso! Al realizar cualquier tipo de trabajo (p. ej., cambio de herramienta; mantenimiento; etc.), colocar el interruptor de inversión de marcha del atornillador en la posición central. Tirar hacia atrás del manguito de sujeción (13) y sujetarlo. Introducir el portatornillo (a) en su alojamiento (1) y soltar el manguito de sujeción (13). Comprobar que la herramienta haya quedado bien sujeta tirando de ella.

Utilizar preferentemente tornillos con autocentraje (p. ej., Torx, ranura en cruz), puesto que garanti- zan seguridad en el trabajo. Asegurarse de que coincida la forma y el tamaño del portatornillos y del tornillo.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

7.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_PRO_AS_3_6_1_Li_SPK7.indb 40Anl_PRO_AS_3_6_1_Li_SPK7.indb 40 20.07.15 09:4020.07.15 09:40ES

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_PRO_AS_3_6_1_Li_SPK7.indb 41Anl_PRO_AS_3_6_1_Li_SPK7.indb 41 20.07.15 09:4020.07.15 09:40ES

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Portabrocas, Batería Material de consumo/Piezas de consumo* Adaptadores portatornillos/brocas Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_PRO_AS_3_6_1_Li_SPK7.indb 42Anl_PRO_AS_3_6_1_Li_SPK7.indb 42 20.07.15 09:4020.07.15 09:40ES

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, si este aparato no funcionase correctamente, lo lamentamos sinceramente y le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía o a la tienda donde ha comprado el aparato. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo

mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compradores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 60 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Si

nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_PRO_AS_3_6_1_Li_SPK7.indb 43Anl_PRO_AS_3_6_1_Li_SPK7.indb 43 20.07.15 09:4020.07.15 09:40NL
