Ürün tipi	Akülü matkap-vida makinesi
Marka	HiKOKI
Model	DS14DSAL
Anma voltajı	14,4 V
Boşta devir (düşük hız)	0 – 300 dk-1
Boşta devir (yüksek hız)	0 – 1500 dk-1
Ahşap delme kapasitesi	38 mm
Metal delme kapasitesi	13 mm
Makine vidası delme kapasitesi	6 mm
Ahşap vidası delme kapasitesi	8 mm
Mandren kapasitesi	1,5 – 13 mm
Ağırlık	1,4 kg
Pil tipi	Lityum iyon
Uyumlu şarj cihazı	UC18YRSL / UC18YFSL / UC18YGSL / UC18YKSL
Şarj süresi (1,5 Ah pil)	Yaklaşık 22 dakika (20°C'de)
Tork kademesi sayısı	22 + delme konumu
Aydınlatma	Entegre LED
Kemer kancası	Evet, çıkarılabilir
Ses basıncı seviyesi	88 dB(A)
Ses gücü seviyesi	99 dB(A)
Titreşim (metal delme)	5,9 m/s²

Sık sorulan sorular - DS14DSAL HiKOKI

Pil nasıl şarj edilir?

Şarj cihazını prize takın, ardından pili takın. Şarj sırasında kırmızı LED yanıp söner. Şarj olduğunda LED daha hızlı yanıp söner. Şarj cihazını fişten çekin ve pili çıkarın.

Sıkma torku nasıl ayarlanır?

Tork ayar halkasını çevirerek 22 numaralı konumdan (1'den 22'ye) birini veya delme konumunu (matkap ucu sembolü) seçin. Rakam ne kadar yüksekse, tork o kadar güçlüdür.

Pil şarj olmazsa ne yapmalıyım?

Pilin doğru takıldığından ve şarj cihazının takılı olduğundan emin olun. LED hızlıca kırmızı yanıp sönüyorsa (0,2 saniye), konnektörde yabancı bir cisim olabilir veya arıza vardır. Pil sıcaksa soğumasını bekleyin. Sorun devam ederse yetkili servise başvurun.

Dönüş hızı nasıl değiştirilir?

Anahtarın kapalı olduğundan emin olun, ardından hız seçiciyi yüksek (H) veya düşük (L) konumuna kaydırın. Düşük hız (0-300 dev/dk) vidalama için, yüksek hız (0-1500 dev/dk) delme içindir.

Kemer kancası nasıl takılır?

Kancayı verilen vidayla sabitleyin. Yaralanmaları önlemek için iyice sıkıldığından emin olun. Kanca çıkarılabilir veya diğer tarafa taşınabilir.

Kömür fırçalar nasıl değiştirilir?

Fırça kapaklarını çıkarın, ardından düz bir tornavida kullanarak aşınmış fırçaları çıkarın. Yeni fırçaları (ref. 999054) takarken tırnağı kontak bölümüne yönlendirin. Kapakları tekrar takın.

Maksimum delme kapasitesi nedir?

Ahşap için: 38 mm, metal için: 13 mm, makine vidaları için: 6 mm, ahşap vidaları için: 8 mm. Malzemeye uygun matkap uçları kullanın.

LED ışık nasıl kullanılır?

Anahtara bastığınızda LED otomatik olarak yanar. Çalışma alanını aydınlatır. Göz yaralanmalarını önlemek için doğrudan ışığa bakmayın.

Bu modelle hangi piller uyumludur?

Sadece HiKOKI lityum iyon 14,4 V (BSL14xx serisi) veya 18 V (BSL18xx serisi) piller kullanın. Diğer pillerin kullanılması alete zarar verebilir ve garantiyi geçersiz kılar.

Pil uzun süre nasıl saklanır?

3 ay veya daha uzun sürelerde, depolamadan önce pili tamamen şarj edin. Kuru ve serin bir yerde (40°C'den düşük) saklayın. Terminallerde metal talaş birikmesini önleyin.

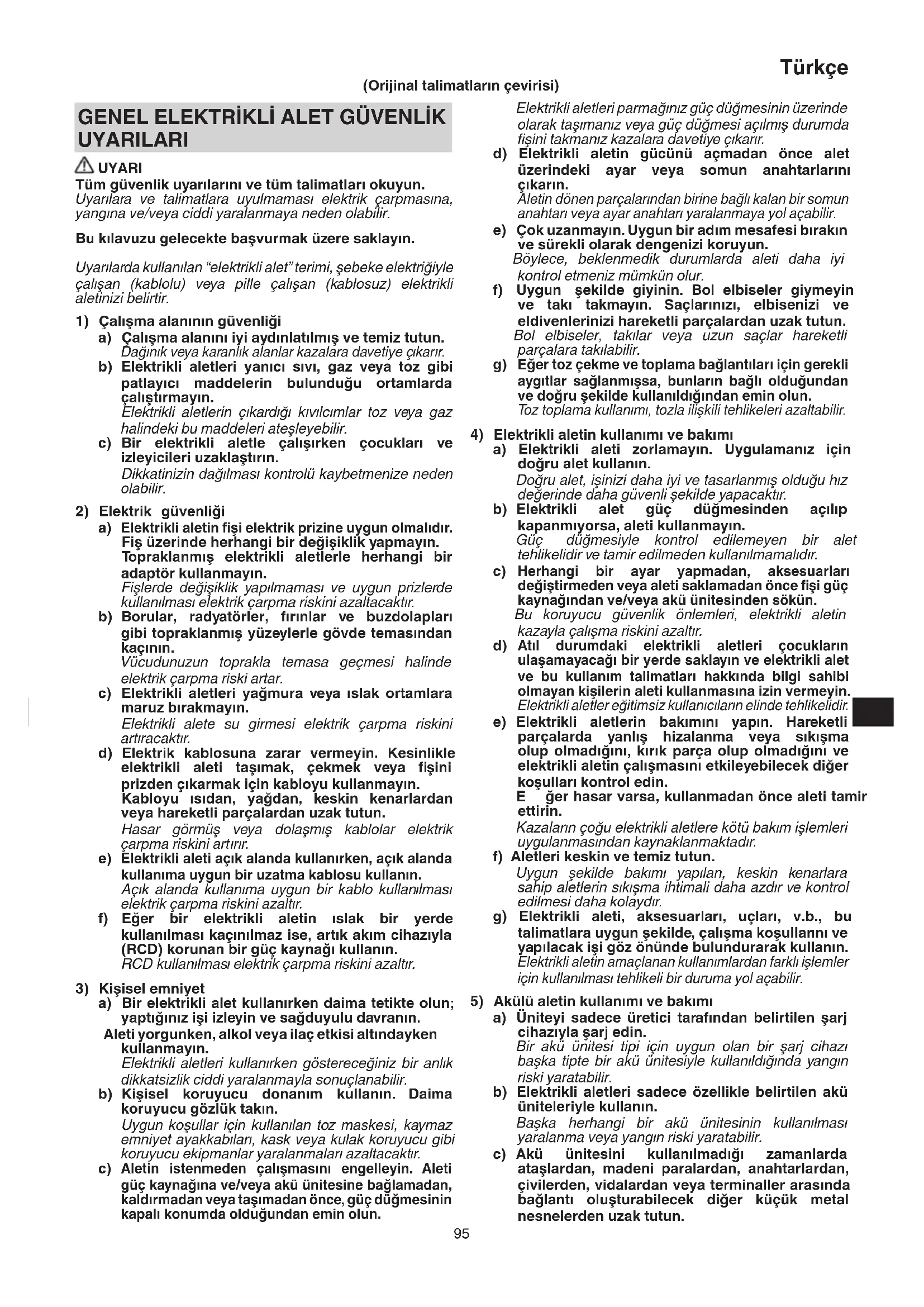

KULLANIM KILAVUZU DS14DSAL HiKOKI

Tüm Güvenlik uyariları ve:tum talimatlari okuyun.

Uyarilara ve talimatlara uyulmaması elektrik carpmasina, yangina ve/veya ciddi yaralanmaya neden olabilir.

Bu kilavuzu gelecekte basvurmak uzere saklayin.

Uyarilarda kullanilan "elektrikli alet" terimi, sebeke elektrigiyle calisan (kablolu) veya pille calisan (kablosuz) elektrikli aletinizi belirrt.

1) Calisma alaninin guvenliigi

a) Calisma alanini iyi aydinlatilmis ve temiz tutun. Daqinik veya karanlik alanlar kazalara davetiye ckarir.
b) Elektrikli aleleri yanici svi, gaz veya toz gibi patlayici maddelerin bulundugu ortamlarda calistirmayin. Elektrikli alelerin cikardigi kivilcimlar toz veya gaz halindeki bu maddeleri atesleyebilir.
c) Bir elektrikli aletle calisirken cocuklari ve izleyicileri uzaklastirn. Dikkatinizin dagilmasi kontrolu kaybetmenize neden olabilir.

2) Elektrik guvenligi

a) Elektrikl aletin fisi elektrik prizine uygun olmalidir. Fisi uzerinde herhangi bir degisiklik yapmayin. Topraklanmis elektrikl aletlerle herhangi bir adaptork kullanmayin. Fislerde degisiklik yapilmaması ve uygun prizlerde kullanilmasi elektrik carpma riskini azaltacaktir.
b) Borular, radyatorler, firinar ve buzdalapar
gibi topraklanmis yüzeylerle govde temasindan
kacinin.
Vucudunuzun toprakla temasa gezmesi halinde
elektrik carpma riski artar.
c) Elektrikli aleteri yagmura veya islak ortamlara maruz birakmayin. Elektrikli alete su girmesi elektrik carpma riskini arturacaktir.
d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti tasimak,cekmek veya fisini prisden cikarmak icin kabloyu kullanmayin. Kabloyu isidan, yaqdan, keskin kenarlardan veya hareketli parcalardan uzak tutun. Hasar gormus veya dolaşmis kabolar elektrik carpma riskini artirir.
e) Elektrikl aleti acik alanda kullanirken, acik alanda kullanima uygun bir uzatma kablosu kullanin. Acik alanda kullanima uygun bir kablo kullanilmasi elektrik carpma riskini azaltir.
f) Eger bir elektrikl aletin islak bir yerde kullanilmasi kaçınilmaz ise, artik akim cihaziyla (RCD) korunan bir güç kaynagk kullanin. RCD kullanilmasi elektrik carpma riskini azaltir.

3) Kisisel emniyet

a) Bir elektrikli alet kullanirken daima tetikte olun; yaptiginiz isizleyin ve saqduyulu davranin. Aleti yorganken, alkol veya ilac etkisi altindayken kullanmayin. Elektrikli aletleri kullanirken gosteceeginiz bir anlik dikkatsizlik ciddi yaralanmayla sonuclaribilir.
b) Kisisel koruyucu donanim kullanin. Daima koruyucu gozluk takin. Uygun kosullar icin kullanilan toz maskesi, kaymaz emniyet ayakkabilar, kask veya kulak koruyucu gibi koruyucu ekipmanlar varalanmalari azaltacaktir.
c) Aletin istermeden calismasini engelleyin. Aleti guc kaynagina ve/veya aku unitesine baglamadan, kalirmadan veya taSIMadan once, guc dugmesinin kapali konumda oldugundan emin olun.

Elektrikli aleleri parmaginiz guc dugmesinin uzerinde olarak taşimaniz veya guc dugmesi acilmis durumda fisini takmaniz kazalara davetiye cikanir.

d) Elektrikli aletin gucunu acmadan once alet uzerindeki ayar veya somun anahtararini cikarin. Aletin donen parcalirndan birine bagli kalan bir somun anahtari veya ayar anahtari yaralanmaya yol acabilir.
e) Cok uzanmayin. Uygun bir adim mesafesi birakin ve surekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mumkün olur.
f) Uygun sekilde giyinin. Bol ebiseler giymeyin ve taki takmayin. Saclarinizi, elbisenizi ve eldivenlerinizi hareketli parcalardan uzak tutun. Bol ebiseler, taklar veya uzun saclar hareketli parcalara takilabilir.
g) Eger toz cekme ve toplama baglantilari icin gerekli aygitlar saglanmissa, bunlarin bagli oldugundan ve dokru sekilde kullanildigindan emin olun. Toz toplama kullanimi, tozla iliskili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanimi ve bakimi

a) Elektrikli aleti zorlamayin. Uygulamaniz icinogrulu alet kullanin. Dogru alet, isinizi daha iyi ve tasarlanmis oldugu hiz degerinde daha guvenli sekilde yapacaktir.
b) Elektrikli alet guc dugmesinden açilip kapanmiyorsa, aleti kullanmayin. Guc dugmesiyle kontrl edilmeyen bir alet tehlikelidir ve tamir edilmeden kullanilmamaldir.
c) Herhangi bir ayar yapmadan, aksesuarlan deigistirmeden veya aleti saklamadan once fisi guc kaynagindan ve/veya akü unitesinden dokun. Bu koruyucu gunvenlik onlemleri, elektrikli aletin kazayla calisma riskini azaltir.
d) Atil durumdaki elektrikli aleleri;cocuklarin ulasamayacagi bir yerde saklayin ve elektrikli alele ve bu kullanim talimatlari hakkinda bilgi sahibi olmayan kisilerin aleti kullanmasina izin vermeyin Elektrikli alefter egitimiz kullanicilarin elinde tehlikelidir.
e) Elektrikli alelterin bakimini yapin. Hareketli parcalarda yanlis hizalanma veya sikisma olup olmadigiini, kirk parca olup olmadigiini ve elektrikli aletin calismasini etkileyebilecek diger kosullari kontrl edin.

Eger hasar varsa, kullanmadan once aleti tamir ettirin. Kazalarin cogu elektrikli alelere kotu bakim islemleri uygulanmasindan kaynaklanmaktadir.

f) Aletleri keskin ve temiz tutun.
Uygun sekilde bakimi yapilan, keskin kenarlara sahip alelterin sikisma ihimali daha azdir ve kontrol edilmesi daha kolaydir.
g) Elektrikli aleti, aksesuarlari, uclari, v.b., but talimatlara uygun sekilde, calisma kosullanni ve yapilacak isi goz onunde bulundurarak kullanin. Elektrikli aletin amaclanan kullanilmardan farkli islemler icin kullanilmasi tehlikeli bir duruma yol acabilar.

5) Akūlū aletin kullanimi ve bakimi

a) Uniteyi sadece uretici tarafindan belirtilen sarj cihaziyla sarj edin. Bir akü unitesi tipi icin uygun olan bir sarj cihazi baska tipte bir akü unitesiyle kullanildigianda yangin riski varatabilir.
b) Elektrikli aleleri sadece özellikle belirtilen akü uniteleriyle kullanin. Baska herhangi bir akü unitesinin kullanilmasi yaralanma veya yangin riski yaratabilir.
c) Akü unitesini kullanilmadigün zamanlarda atasllardan, madeni paralardan, anahtarlardan, civilerden, vidalardan veya terminalerarasindasciouslanti olusturabilecek diger kucuk metal nesnelerden uzak tutun.

Akü kutuplarin kisa devre olmasi yaniklara veya yangina neden olabilir.

d) Yanlis kullanim kosullarinda aküden sivi Çişi olabilir; temas etmekten kaçınin. Kazayla siviya temas edilmesi durumunda suyla yikayin. Sivinin gozlere temas etmesi halinde, ayrica bir doktora basvurun.

Aküden fiskiran su tahrı veya yaniklara neden olabilir.

6) Servis

a) Elektrikli aletinizin servisini sadece original yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanimi saglanacaktir.

ÖNLEM

Cocuklari ve akli dengesi yerinde olmayan kisileri uzak tutun.

Alet, kullanilmadigün zamanlarda*cocuklarin ve akli dengesi yerinde olmayan kisilerin ulasamayacagi bir yerde saklanmalidir.

KABLOSUZ VIDALAMA MATKABI GÜVENLIK UYARILARI

1. Eger alette birlikte verilmiisse, yardimci kolu/kollari kullanin.

Kontrolün kaybedilmesi yaralanmaya neden olabilir.

1. Kesici aksesuarin veya baglanti elemaninin gizli kabololarla temas edebilecegi bir islem yaparken, elektrikli aleti yalilmis kavrama yüzeylerinden tutun. Kesici aksesuarin ve baglanti elemanlarinin bir "aktif" telle temas etmesi, elektrikli aletin Çiplak metal parçalarini "aktif" hale getirebilir ve kullanıya bir elektrik soku verebilir.

ILAVE GÜVENLIK UYARILARI

1. Delinecek alanda elektrik kablolari, su veya gaz borulari dahil herhangi bir gizli engel bulunmadigindan emin olun. Aksi halde, elektrik carpmasi, kisa devre, gaz sizintisi veya ciddi kasalara ve yaralanmalara neden olabilecek baska tehlikeler olusabilir.
2. Calisma sirasinda aleti emniyetli sekilde tuttugunuzdan emin olun. Aksi takdirde kazalar veya yaralanmalar meydana gelebilir.
3. Is parcasini emniyete alin. Sikma alelteriyle vya mengeneyle sikistirilan bir is parcasi, elle oldugundan daha emniyetli sekilde tutulur.
4. Aletin ayarlanmasi ve calisma ortaminin kontrl edilmesi. Uyariyi takip ederek calisma ortaminin uygun olup olmadiqini kontrl edin.
5. Sarj edilebilir batarya baglanti deligine yabanci madde girmesine izin vermeyin.
6. Kesinlikle sarj edilebilir bataryayi ve sarj cihazini sokmeyin.
7. Kesinlikle sarj edilebilir bataryayi kisa devre yapmayin. Bataryanin kisa devre olmasi buyuk bir elektrik akima ve asiri isinmaya neden olacaktir. Bu, bataryanin yanmasina veya hasar gormesine yol acar.
8. Bataryayi atese atmayin. Eger batarya yanmissa patlayabilitir.
9. Sarj sonrasi batarya omru pratik kullanim icin cok kisaldiginda bataryayi derhal satin aldiginiz magazaya goturun. Omru tukenen bataryayi atmayn.
10. Sarj cihazinin havalandirma deliklerine nesneler dokmayin. Sarj cihazinin havalandirma deliklerine metal nesneler vya yanici maddeler sukulmasi, elektrik carpmasi tehlikesine ve sarj cihazinin hasar gormesine yol acacaktir.

11. Anahtarsiz matkap kovanina bir matkap ucu takarken, kovani uygun sekilde sikin. Eger kovan siki olmazsa, matkap ucu kayabilir veya dusebilir ve yaralanmaya neden olabilir.

12. Deigistirme duğmesiyle donme hizini değistirirken, anahtarin kapali oldugunu onaylayin. Motor donerken hizin değistirilmesi disilere zarar verir.

13. Kavrama kadrani, "1, 3, 5 ... 22" rakamlari vya noktalararasinda ayarlanamaz ve "22" ve delme isaretinin ortasindaki qizgiarasinda olan kavrama kadrani rakamiyla kullanilmamaldir. Bu, hasara nden olabilir.
14. Unitenin surekli calismadan sonra dinlendirilmesi.
15. Aletin asir yuklenmesi durumunda motor durabilir. Bu durumda, aletin dugmesini serbest birakin ve asiri yuklenme nedenini giderin.
16. Unite matkap olarak kullanirken motor donme hareketi kilitlenebilir. Vidalama matkapi kullanirken motoru kilitlememeye dikkat edin.
17. Motor kilitlenirse, derhal gucu kapatin. Motor bir sure icin kilitlenirse, motor veya batarya yanabilir.
18. Bataryanin soğuk ortamda (0 Celsius derecesi altinda) kullanilmasi bazen sikma torkunun ve is miktarinin azalmasina neden olabilir. Bununla birlikte, buGPCi bir durumdur ve batarya isindiğnda normale doner.
19. Kancayi emniyeti sekilde takin. Kancanin emniyeti sekilde takilmaması, kullanim sirasinda yaralanmaya neden olabilir.
20. Dogrudan Isiga bakmayin. Bu, gozunüze zarar verebilir.
21. Bu urunun motoru guclü bir surekli mikanatis icerir. Alete talas yapismasi ve surekli mikanatisin elektronik ci hazlar uzerindeki etkisi hakindaki asagidaki onlemlere uyun.
    O Bu aleti metal talaşi bulunan tezgahlara veya calisma alanlarina koymayin. Talaşlar alete:yapısar yaralanmaya veya anizalanmaya sebep olabilir.
    Tala yapismissa alete dokunmayin.

Talaşlanı fırçayla temizleyin.

Bu islemin yapilmaması yaralanmayla sonuçlanabilir.

Cep Telefonu, manyetak kart veya elektronik hafiza ortamlari gibi hassas cihazlarin yakininda bu aleti kullanmayin.

Aletin hassas cihazlarin yakininda kullanilmasi arizalara, bozukluklara veya veri kayiplarina neden olabilir.

LITYUM-IYON BATARYAYLA ILGILI UYARI

Calisma omrunu uzatmak icin, lityum-iyon bataryada cikisi durduran bir koruma islevi mevcuttur.

Aşaqida açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı cekiyor olsanüz bile motor durabilir. Bu bir arizadehyi koruma ilevinin bir sonucudur.

1. Pil ernjisi tukendiginde motor durur.
   Boyle bir durumda bataryayi derhal sarj edin.
2. Eger alete fazla yuklenilirse motor durabilir. Böyle bir durumda aletin anahtarini serbest birakin ve asin yuklemenin sebeplerini ortadan kaldirin. Bunun ardindan aleti tekrar kullanabilirsiniz.
3. Eger batarya asiri is kosulunda fazla isinirsa, batarya gucu kesilebilir.

Bu durumda, bataryayi kullanmayi keserek soğumasini bekleyin. Bunun ardindan aleti tekrar kullanabilirsiniz.

Ayrica, lüften asaqidaki uyari ve ikazlari dikkate alin.

UYARI

Herhangi bir batarya sizintisina, isi uretilmesine, duman yayilmasina, patlamaya ve erken ateslemeye meydan vermemek icin, lutfen asaigidaki uyarilan dikkate alin:

1. Batarya uzerinde talas ve toz birikmediginden emin olun.
   O Calisma sirasinda batarya uzerine tala ve toz dokulmediiginden emin olun.
   O Calisma sirasinda elektrikli alet uzerine dokulen talas ve tozun batarya uzerinde birikmediiginden emin olun.
   Kullanilmayan bir bataryayi talasa ve toza maruz kalan bir yerde saklamayin.

O Bir bataryayi saklamadan once, uzerine yapisabilecek talas ve tozu temizleyin ve metal parçalarla (vida, civi, v.b.) birlikte saklamayin.
2. Bataryayi civi benzeri keskin nesnelerle delmeyin; cekiele vurmayin; uzerine basmayin; atmayin ve siddetli fiziksel darbeye maruz birakmayin.
3. Açíkça hasarlı veya deformme olduğu gürulen bataryayi kullanmayın.
4. Bataryayi kutuplarini ters baglayarak kullanmayin.
5. Dogrudan elektrik prizlerine veya cakmak soketlerine baglamayin.
6. Bataryayi belirtilenler disinda herhangi bir amaç icin kullanmayin.
7. Eger belirtilen sarj etme suresi geçmesine ragmen batarya tamamen sarj olmuyorsa, derhal sarj islemini durdurun.
8. Bataryayi mikrodalga firin, kurutucu vya yuksek basincli kaplar gibi ortamlardaki yuksek sicaklik veya basinclara maruz birakmayin.
9. Sizinti görulmesi veya kōtū koku algilanmasi durumunda derhal atesten uzaklastrupin.
10. Gülü statik elektrik üretilen bir YEDE kullanmayin.
11. Eger batarya siziintisi, kotu koku, isi uretilmesi, renk solmasi veya deformasyon varsa veya kullanim, sarj islemi veya saklama sirasinda herhangi bir sekilde anormallik gorulurse, derhal cihazdan veya batarya sarj cihazindan cikarin ve kullanmayi kesin.

IKAZ

1. Eger bataryadan sizan sivi gozlerinize kaçarsa, gozlerinizi ovusturmayin; hemen temiz suyla iyice yikayin ve derhal bir doktora basvurun. Bataryadan sizan bu sivi, tedavi uygulanmaması durumunda goz problelmerine neden olabilir.
2. Eger svi cildinizle vya elbiselerinizle temas ederse, derhal temiz suyla yikayin.

SIVI, cilt tahrise neden olabilir.

1. Eger bataryayi ilk defa kullandiginizda pas, kotu koku, deformasyon ve/veyaataka anormallikler saptarsaniz, bataryayi kullanmayin ve derhal tedarikcisine veya saticisina iade edin.

UYARI

Lityum iyon bataryanin kutbuna bir iletken yabanci madde girerse, batarya kisa devre olarak yangina neden olabilir. Lityum iyon bataryayi saklarken, asagidaki kurllara kesinlikle uyun.

Saklama muhafazasa iletken dokuntuler, civiler vya demir tel ve bakir tel gibi teller koymayin.
O Kisa deve olusmasini engellemek icin, bataryay alete takin veya saklamak icinvantilator gorulmeyinceye kadar batarya kapagini emniyeti sekilde yerlestirin.

SEMBOLLER

UYARI

Asagida, bu makine icin kullanilan simgeler gosterilmistir. Makineyi kullanmadan once bu simgelerin ne anlama geldigini bildiginizden emin olun.

	DS14DSAL / DS18DSAL: Akülü vidalamama matkap
	Tüm güvenlik uyarınkı ve:tüm talimatkı okuyun.
	Sadece AB ülkeleri:için Elektrikl aletleri evdeki;cöp kutusuna atmayın! Kullanım ömründuolduran elektrikl aletler, atik elektrikl ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifine ve bu Direktifin ulusal kanunlar;cerevesinde uygulanma sekline,gore,ayn olarak toplanmail ve;cèvre,sartlarina uygunbir gerı:dönusüm tesisine,gonderilmelidir.

V Anı gerilimi
n₀	Yüksüz yüz
Ls Düşük yüz
Hs Yüksek yüz
	Ahşap
	Metal
	Makinevidasi
	Ağaçvidasi
	Matkapmandreni kapasitesi
	Ağırkık
	Delme
	AÇMA
	KAPAMA
	Pili çıkartın
	Dönme:hüzkındeGeorgeleirme-Yüksek yüz
	Dönme:hüzkındeGeorgeleirme-DüşkıHz
	Saat:yönunde:dönme
	Ters:saat:yönunde:dönme

STANDART AKSESUARLAR

Ana uniteye (1 unite) ilave olarak, ambalajda sayfa 150'te listelenen aksesuarlar yer alir Standart aksesuarlar haber vermeden degistirilebilir.

UYGULAMALAR

O Makine vidalarinin, açaç vidalarinin, sac vidalarinin, v.b. vidalanmasi ve dokulmesi.
O Ceşitli metallerin delinmesi
O Ceşitli ahşap malzemelerin delinmesi

TEKNIK ÖZELLİKLER

Bu makinenin teknik özellikleri, sayfa 150'teki Tabloda listelenmistir.

NOT

HiKOKI'ninSurekliarastrmavegelistirme calismalari nedeniyle,burada belirtilen teknik ozelliklerde onceden haber verilmeden degisiklik yapilabilir.

SARJ ETME

Elektrikli aleti kullanmadan once bataryayi asaigidaki sekilde sarj edin.

1. Sarj cihazinin guc kablosu fisini prize takin.

Sarj makinesinin elektrik fisini bir prize takin, sarj durum lambasi kirmizi renkte yanip sonmeye baslayacaktir (1 saniye araliklarla).

IKAZ

Eger hasar gormusse, elektrik kablosunukullanmayin. Derhal tamir ettinr.

2. Bataryayi sarj makinesine takin (Sekil 2)

Bataryayi sarj cihazina sikica takin

3. Sarjetme

Bataryayi sarj makinesine taktiginizda sarj baslar ve pilot lamba surekli kirmizi yanar.

Batarya tamamen sarj oldugunda pilot lamba kirmizi renkte yanip sonecektir. (1 saniye araliklarla) (Bkz: Tablo 1)

Pilot lamba gostergesi

Pilot lamba bildirmleri, sarj makinesinin veya sarj edilebilir bataryanin durumuna gore Tablo 1'de gosterilmistir.

Tablo 1

Pilot lamba bildirilmleri
Pilot lamba yanar veya yanı p söner.	Şarı öncesinde	Yanı p söner (kirmızı)	0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır)
	Şarı sirasindo	Yanar (kirmızı)	Sürekli yanar.
	Şarı tamamlandığnda	Yanı p söner (kirmızı)	0,5 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır)
	Şarı imkansı	Titreşir (kirmızı)	0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır)	Batarya vaya Şarı makinese arizali.
	Aşırı isinma beklememodu	Yanar (yesil) (UC18YRSL)	Sürekli yanar.	Batarya aşırı,isinmis. Şarı yapilamıyor. (Batarya soğuduğunda Şarı ilemli)...başlayacaktır
		Yanı p söner (kirmızı) (UC18YFSL) (UC18YGSL) (UC18YKSL)	1 saniye yanar. 0,5 saniye yanmaz. (0,5 saniye kapalıdır)

• Bataryanin sicakligi ve sarj siresi.
  Sicakliklar ve sari suresi, Tablo 2'de goruldugu gibi olacaktir.

Tablo 2

Şarj makinesi Batarya		UC18YRSL UC18YFSL UC18YGSL UC18YKSL
Şarj gerilimi V 14,4 V - 18 V
Ağırkıkg 0,6 0,5 0,4 0,35
Bataryaların Şarj edilebileceği sicalsık aralı�能	0°C - 50°C
Batarya kapasitesi:içın Şarj suresi,yaklaşık (20°C'de)
1,3 Ah	dk.	20	20	35
1,5 Ah	dk.	22	22	40
2,0 Ah	dk.	30	30	60
2,5 Ah	dk.	35	35	75
3,0 Ah	dk.	45	45	90
4,0 Ah	dk.	60	60	120
5,0 Ah	dk.	75	75	150
Batarya:hücrelerininayoı4-10

NOT

Sarj suresi, ortam sicakligina ve guc kaynaginin voltajina gore farklik gasterebilir.

4. Sarj cihazinin elektrik fisini prizden cikarin.

5. Sarj makinesini sikica tutun ve bataryayi cekerek cikarin.

NOT

Sarj isleminden sonra bataryayi makineden

cikardiginizdan emin olun.

IKAZ

O Eger batarya uzun bir sure dokrudan gunes işigna maruz kalan bir yerebirakilmasi veya kullanimdan henüz yeti cikarilmis olması nedeniyle sicakken sarj edilirse, sarj makinesinin kilavuz lambasi yetil yanar veya 1 saniye yanar, 0,5 saniye yanmaz (0,5 saniye icin söner). Boyle bir durumda, oncelikle akünün soğumasini bekleyin, ardindan sarj islemini baslatin.
O Pilot lamba kirmizi yanip sonerse (0,2 saniyelik araliklarla), sarj makinesinin aku konektorunde yabanci nesneler olup olmadigini kontrol edin ve versa temizleyin. Yabanci nesne yoksa, muhtemelen batarya veya sarj makinesi aniza yapmis demektir. Hemen yetkili Servis Merkezi'ne goturun.

O Dahili mikro bilgisayarin bataryanin sarj cihazindan cikarildigin onaylamasi yaklasik 3 saniye sureceginden, sarja devam etmek icin bataryayi yeniden takmadan once en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takilirsa,ogrupsarj edilmeyebilir.

MONTAJ VE ÇALISTIRMA

İşlem Şekil Sayfa
Bataryaüncü seksarma ve takma 1 151
Şarj etme 2 151
Sikma torku ayari3 151
Delme konumunu/seçme 4 151
Dönme yüzüncüdehyigişirme	5	151
Kancayüncü seksarma ve takma 6 151
LED lambayı kullanma 7 152
Matkap ucuno takma 8 152
Dönme)yönunjü ters cevirme 9 152
Düzmeyle kumanda	10	152
Karbon:fıçayıkontrol etme vedehyigişirme	11	152
Aksesuarlarışme	-	153

BAKIM VE MUAYENE

1. Aletin muayene edilmesi

Korelmis bir aleit olarak kullanim verimi azaltacagindan ve olasi motor anzasina neden olacagindan, asinma fark eder etmez aleti bileyin veya degistirin.

2. Montaj vidalarinin muayene edilmesi

Tum montaj vidalarini duzenli olarak kontrl edin ve uygun sekilde sikilmis olduklarindan emin olun. Gevseyen vida varsa derhal sikin. Aksi halde, ciddi tehlkiye yol acabilar.

3. Motorun bakimi

Motor unitesinin sargisi, elektrikli aletin tam "kalbi"dir. Sarginin hasar gormemesi ve/veya yag veya suyla islanmaması icin gerekli ozeni gosterin.

4. Karbon fircalarin muayene edilmesi (Sekil 11)

Motorda, sarf malzesemi olan carbon fircalar kullanlr. Asiri yipranan carbon firca motor anizasa yol acabileceginden, carbon firca yiprandignda veya "asinma sinirina" yaklastignda carbon fircayi degistirin @. Aynica, carbon fircalari daima temiz tutun ve firca tutuculari icinde serbestce kayabildiklerinden emin olun.

NOT

Karbon fircayi yenisyle degistirken HiKOKI Karbon Firca Kod No. 999054'kullandiginizdan emin olun.

5. Carbon fircalarin degistirilmesi

Karbon fircayi once firca kapagini cikararak ve ardindan carbon firca cikintisini diz basli bir tornavida v.b. ile iterek cikarin.

Karbon fircayi takarken, karbon fircanin ignesi ⑥ firca borusunun disindaki temas kismina ⑥ uygun olacak sekilde yonu secin. Daha sonra parmaginizla iceriogrutitin. Son olarak, firca kapagini takin.

KAZ

Karbon fircanin ignesini firca borusunun disindaki temas kismina taktiqiginizdan emin olun. (Saglanan iki igneden birini kullanabilirsiniz.)

Bu islemde hata yapilmasi k carbon firca ignesinin deforme olmasina neden olarak motordacok erken sorun cikmasina neden olacaigndan dikkatli olunmalidir.

6. Dis yüzeyin temizlenmesi

Vidalama matkap kirlendiiginde, yumusak ve kuru veya sabunlu suyla halifcce islatilan bir bezle silin. Plastik kismlaneri eritebileceginden, klorlu cozuculer, benzin veya boya inceltici (tiner) kullanmayin.

7. Saklama

Vidalama matkabi 40^ den duusuk sicutikta ve cocuklarin ulasamayacagi bir yerde saklayin.

NOT

Uzun bir sure (3 ay veya daha fazla) 参数 saklayacaksaniz, bataryanin tamamen sarj edildigiinden emin olun. Kucuk kapasiteli bataryalar uzun bir sure saklanirsa, kullanim sirasinda sarj edilemeyebilir.

NOT

Lityum-iyon Bataryalari Saklama.

Lityum-iyon bataryaları saklamadan önce tamamen Şarj olduklarindan emin olun.

Bataryalarin uzun sure duşuk sarjla saklanmasi performansta duşmeye neden olabilir, batarya kullanim suresini onemli olçude azaltabilir vya bataryaları sarj edilemez hale getirebilir.

Bununla birlikte, onemli olçude azalan batarya kullanim suresi, bataryalarin iki ila beş kez uzüste sarj edilip kullanilmasiyla duzeltilebilir.

Eger ard arda sarj edilip kullanilmasina ragmen bataryakullanim suresi cok kisaysa, bataryalarin kullanim omrubitmistir ve yeti bataryalar almaniz gerekir.

iKAZ

Ağrlas alelerinin kullanimi ve bakimi konusunda her ülke yürülükte olan güvenlik duzenlemelerine ve standartlarna uygun davranilmalidir.

HiKOKI akulu el aleleri icin batarya kullanimi hakkinda onemli uyari

Lütfen, daima belirtilen orijinal bataryalardan birini kullanin. Belirtilenlerden baska bataryalarla kullanilmalari durumunda, veya bataryanin sokulmesi ve modifiye edilmesi (ornegin, hcrelerin vya diger ic parcalarin sokulmesi veya degistirilmesi) halinde akulu el alelimerizin emniyetini ve performansini garanti edemiyoruz.

GARANTI

HiKOKI Elektrikli E Aletlerine yasalar / ülkelere özgün mevzuatlar Çerçevesinde garantı veriyoruz. Bu garantı, yanlış veya kottu kullanimdan veya normal asınma ve yapranmadan kaynaklanan ariza ve hasarları kapsamamaktadir. Şikayet durumunda, lüften Elektrikli E Aletini, seksülmemis sekilde, bu Kullanım Kilavuzu'nun sonunda bulunan GARANTI BELGESİYLE birlikte bir HiKOKI Yetkili Servis MerkezinGPCHERIN.

Havadan yaylan gurultu ve titresimle ilgili bilgiler

Ölçülen degerler EN60745'e gõre belirlenmis ve ISO 4871'egõre banyedilmistir.

Ölcülmuss A-agrliklissesgucseviyesi:99 dB (A)

Olçulmş A-agrlikl ses basinci seviyesi: 88 dB (A)

Belirsizlik K: 3 dB (A)

Kulak koruyucu takin.

EN60745'e gore belirlenen toplam vibrasyon degerleri (eksenli vektor toplami).

Metale delik açma:

Vibrasyon emisyon degeri _h D = 5,9m / s^2

Belirsizlik K = 1,5m / sn^2

Türkce

Beyan edilen toplam vibrasyon degeri standart bir test yontemine gore olculmustur ve bir aleti digeryle karsilastirmak icin kullanilabilir.

Ayni zamanda, bir on maruz kalma degerlendirmesi olarak da kullanilabilitir

UYARI

O Elektrikli aletin kullanimi sirasinda vibrasyon emisyonu, aletin kullanma sekline bagli olarak belirtilen degerden farklik gosterebilir.

Gerek kullanim kosullarindaki maruz kalma degerlendirmesini esas alarak kullaniciy koruyacak guvenlik onlemlerini belirleyin (kullanim suresine ilave olarak aletin katatildigi ve rolantide calistigi zamanlarda calisma cevriminde yer alan tum parcalari dikkate alarak).

NOT

HiKOKl'nin surekli arastirma ve gelistirme calismalar nedeniyle, burada belirtilen teknik ozelliklerde onceden haber verilmeden degisiklik yapilabilir.

(Traducerea instrucliunilor originale)

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

AVERTISMENT

Citi toate averismentele privind siguranta si toate instruunile.
