Vrsta izdelka	Akumulatorski vrtalnik-izvijač
Znamka	HiKOKI
Model	DS14DSAL
Nazivna napetost	14,4 V
Hitrost v prostem teku (nizka hitrost)	0 – 300 min-1
Hitrost v prostem teku (visoka hitrost)	0 – 1500 min-1
Vrtalna zmogljivost les	38 mm
Vrtalna zmogljivost kovina	13 mm
Vrtalna zmogljivost mehanski vijaki	6 mm
Vrtalna zmogljivost lesni vijaki	8 mm
Zmogljivost vpenjalne glave	1,5 – 13 mm
Teža	1,4 kg
Tip baterije	Lithium-ion
Združljiv polnilnik	UC18YRSL / UC18YFSL / UC18YGSL / UC18YKSL
Čas polnjenja (baterija 1,5 Ah)	Približno 22 minut (pri 20°C)
Število nastavitev navora	22 + položaj za vrtanje
Osvetlitev	Vgrajena LED
Pripomoček za pas	Da, odstranljiv
Raven zvočnega tlaka	88 dB(A)
Raven zvočne moči	99 dB(A)
Vibracije (vrtanje kovine)	5,9 m/s²

Pogosto zastavljena vprašanja - DS14DSAL HiKOKI

Kako napolniti baterijo?

Priključite polnilnik v električno vtičnico, nato vstavite baterijo. Rdeča LED med polnjenjem utripa. Ko je napolnjena, LED utripa hitreje. Odklopite polnilnik in odstranite baterijo.

Kako nastaviti navor?

Obrnite obroč za nastavitev navora, da izberete enega od 22 oštevilčenih položajev (1 do 22) ali položaj za vrtanje (simbol svedra). Višja kot je številka, močnejši je navor.

Kaj storiti, če se baterija ne polni?

Preverite, ali je baterija pravilno vstavljena in ali je polnilnik priključen. Če LED hitro rdeče utripa (0,2 s), je lahko tujek v priključku ali okvara. Pustite, da se baterija ohladi, če je vroča. Če težava ne izgine, se obrnite na pooblaščeni servis.

Kako spremeniti hitrost vrtenja?

Prepričajte se, da je stikalo izklopljeno, nato premaknite izbirnik hitrosti v visoki (H) ali nizki (L) položaj. Nizka hitrost (0-300 vrt/min) je za vijake, visoka (0-1500 vrt/min) za vrtanje.

Kako namestiti pripomoček za pas?

Pritrdite kavelj s priloženim vijakom. Prepričajte se, da je dobro zategnjen, da preprečite poškodbe. Kavelj je mogoče odstraniti ali premakniti na drugo stran.

Kako zamenjati ogljikove ščetke?

Odstranite pokrovčke ščetk, nato s ploščatim izvijačem odstranite obrabljene ščetke. Namestite nove ščetke (ref. 999054) tako, da je žebelj usmerjen v kontaktni del. Namestite pokrovčke nazaj.

Kakšna je največja vrtalna zmogljivost?

Za les: 38 mm, za kovino: 13 mm, za mehanske vijake: 6 mm, za lesne vijake: 8 mm. Uporabite svedre, primerne materialu.

Kako uporabljati LED luč?

LED se samodejno vklopi, ko pritisnete stikalo. Osvetljuje delovno območje. Ne glejte neposredno v svetlobo, da preprečite poškodbe oči.

Katere baterije so združljive s tem modelom?

Uporabljajte izključno litij-ionske baterije HiKOKI napetosti 14,4 V (serija BSL14xx) ali 18 V (serija BSL18xx). Uporaba drugih baterij lahko poškoduje orodje in razveljavi garancijo.

Kako dolgoročno shraniti baterijo?

Za obdobje 3 mesecev ali več pred shranjevanjem popolnoma napolnite baterijo. Shranjujte jo na suhem in hladnem mestu (pod 40°C). Izogibajte se nabiranju kovinskih ostružkov na priključkih.

NAVODILA ZA UPORABO DS14DSAL HiKOKI

(Prevod izvirnih navodil)

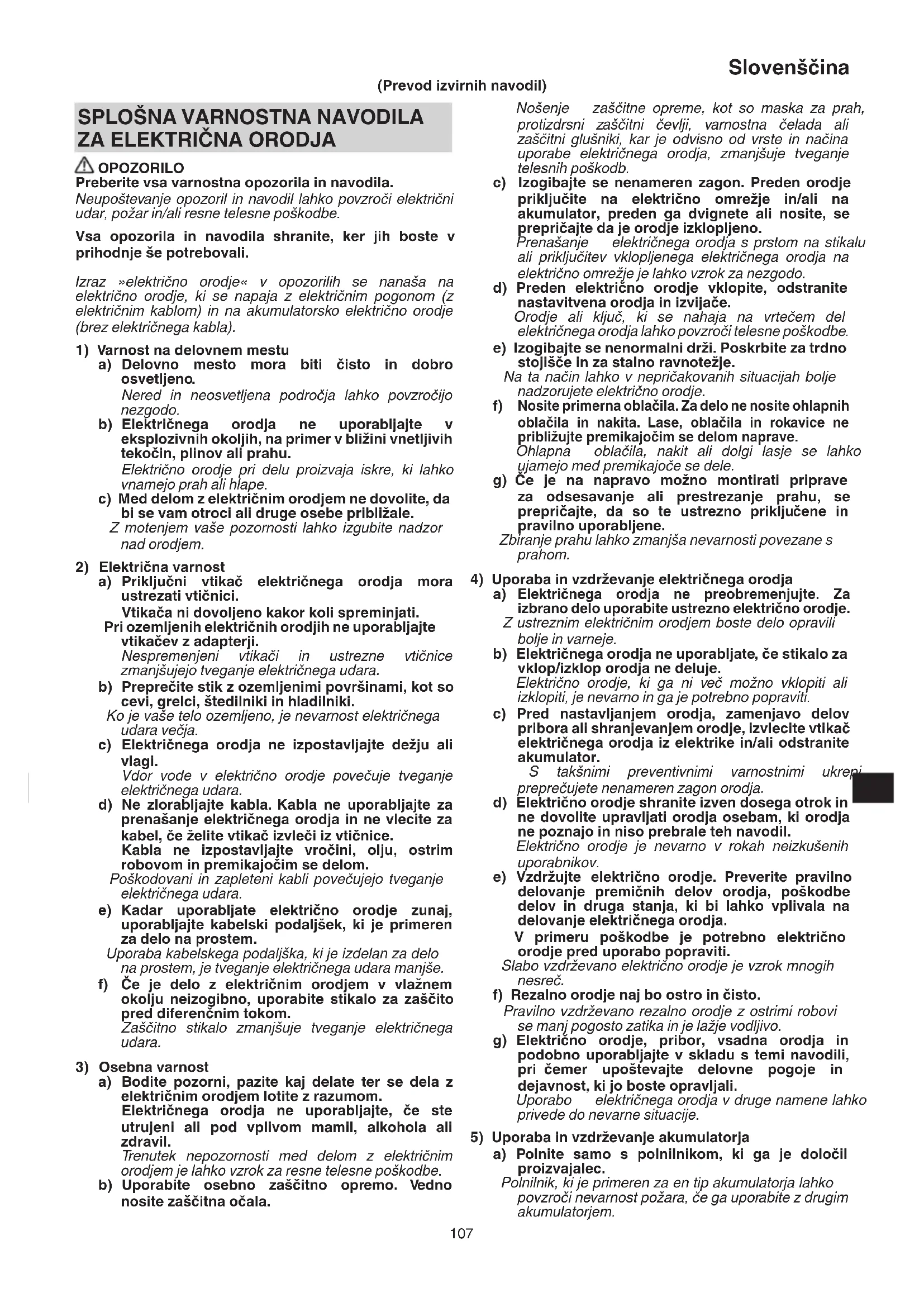

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNA ORODJA

OPOZORILO

Preberite vsa varnostna opozorila in navodila.

Neupostevanje opozoril in navodil lahko povzroci elektrichni udar, požar in/ali resne telesne poskodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz "elektricno orodje" v opozorilih se nanaša na elektricno orodje, ki se napaja z elektricnim pogonom (z elektricnim kablom) in na akumulatorsko elektricno orodje (brez elektricnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti cisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzroćijo nezgodo.
b) Elektricnega orodja ne uporabljaje v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu. Elektricno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.
c) Med delom z elektricnim orodjem ne dovolite, da bi se vam otroci ali druge osebe priblizale. Z motenjem vase pozornosti lahko izgubite nadzor nad orodjem.

2) Elektricna varnost

a) Priključni vtikac elektrichega orodja mora ustrezati vticnici.
Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih elektricnih orodjih ne uporabljajte vtikačev zadaptereri.
Nespremenjeni vtikačin ustrezne vticnice zmanjsujujo tveganje elektricnega udara.
b) Prepreci tstik ozemljenimi povrsinami, kot so cevi, grelci, stedilniki in hladilniki.
Ko je vase telo ozemljeno, je nevarnost elektricnega udara vecja.
c) Elektricnega orodja ne izpostavljaje dežju ali vlagi.

Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.

d) Ne zlorabljaje kabla. Kabla ne uporabljaje za prenašanje elektrichega orodja in ne vlecite za kabel, ce zeilite vtikač izvleči iz vticnice.

Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajocim se delom.

Poskodovani in zapleteni kabli povecujejo tveganje elektricega udara.

e) Kadar uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki je primeren za delo na prostem.

Uporaba kabelskega podaljška, ki je izdelan za delona prostem, je tveganje elektricnega udara manjse.

f) Ce je delo z elektricnim orodjem v vlaznem okolju neizogibno, uporabite stikalo za zašcito pred diferencnym tokom.

Zaščitno stikalo zmanjsuju tveganje elektricnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z elektricim orodjem lotite z razumom.

Elektricnega orodja ne uporabljajte, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z elektricnim orodjem je lahko vzrok za resne telesne poskodbe.

b) Uporabite osebno zašcitno opremo. Vedno nosite zašcitna očala.

Nosenje zašcitne opreme, kot so maska za prah, protizdrsni zašcitni Čevlji, varnostna Čelada ali zašcitni glusniki, kar je odvisno od vrste in načina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.
c) Izogibajte se nenameren zagon. Preden orodje priključite na elektricno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno.
Prenašanje elektricnega orodja s prstom na stikalu ali prikljucitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.
d) Preden elektrico orodje vklopite, odstranite nastavitvena orodja in izvijace.
Orodje ali ključ, ki se nahaja na vrtečem del elektricnega orodja lahko povzroci telesne poskodbe.
e) Izogibajte se nenormalni drži. Poskrbite za trdno stojisce in za stalno ravnoteže.
Na ta nacin lahko v nepričakovanih situacijah bolje nadzorujete elektricno orodje.
f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice nepriblizuje premikajocim se delom naprave.
Ohlapna oblačila, nakit ali dolgi lasje se lahko uyamejo med premikajće se dele.
g) Ce je na napravo mozno montirati priprave za odsesavanje ali prestrezanje prahu, se prepriçajte, da so te ustrezno priključene in pravilno uporabljene.

Zbiranje prahu lahko zmanjsa nevarnosti povezane s prahom.

4) Uporaba in vzdhrževanje elektricnega orodja

a) Elektricnega orodja ne preobremenjute. Za izbrano delo uporabite ustrezno elektricno orodje.
Z ustreznim elektricnim orodjem boste delo opravil bolje in varneje.
b) Elektricnega orodja ne uporabljate, ce stikalo za vklop/izklop orodja ne deluje.
Elektricno orodje, ki ga ni vec mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
c) Pred nastavljanjem orodja, zamenjavo delov pribora ali shranjevanjem orodje, izvlecite vtikac elektricnega orodja iz elektrike in/ali odstranite akumulator.

S taksnimi preventivnimi varnostnimi ukrepim preprecujete nenameren zagon orodja.

d) Elektricno orodje shranite izven dosegao otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil.

Elektricno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdržujte elektricno orodje. Preverite pravilno delovanje premicnih delov orodja, poskodbe delov in druga stanja, ki bi lahko vplivala na delovanje elektricnega orodja.

V primeru poskodbe je potrebno elektricno orodje pred uporabo popraviti.

Slabo vzdřevo elektricno orodje je vzrok mnogih nesrc.

f) Rezalno orodje naj bo ostro in cisto.
Pravilno vzdrrzevano rezalno orodje z ostrimi robovise manj pogosto zatika in je lazej vodljivo.
g) Elektricno orodje, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevejte delovne pogoje in dejavnost, ki jo boste opravljali.
Uporabo elektricnega orodja v druge namene lahko.
privede do nevarne situacije.

5) Uporaba in vzdhrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je dolocil proizvajalec.

Polnilnik, ki je primeren za en tip akumulatorja lahko pouzroci nevarnost požara, ce ga uporabite z drugim akumulatorjem.

Slovenscina

b) Elektricna orodja uporabljaje samo s posebej izdelanimi akumulatorji.

Uporaba drugih akumulatorjev lahko povzroci tveganje poskodb in pozara.

c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, kljuci, zeblji, vijaki ter drugih manjsih kovinskih predmetov, ki lahko povezejo en prikljucek z drugim.

Kratek stik med priključki na akumulatorju lahko povzroci opekline ali požar.

d) Med nepravalno rabo lahko iz akumulatorja pritece tekocina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekocina v stik z očmi, poiscite dodatno zdravniško pomoč.

Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

6) Servisiranje

a) Elektricno orodje Iahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na tanačin se ohrani varnost elektricnega orodja.

VARNOSTNI UKREP

Preprecite dostop otrokom in neusposobljenim osebam.
Kadar orodja ne uporabljate ga shranite izven dosegatotrok in neusposobljenih oseb.

VARNOSTNA NAVODILA ZA AKUMULATORSKI UDARNI VRTALNIK

1. Uporabljaje dodatne ročaje, ki so priloženi orodju. Izguba nadzora nad orodjem lahko povzroči telesne poskodbe.

2. Med delom, kjer bi lahko vstavno orodje zadelo skrit elektricni vodnik, drzite elektricno orodje za izolirane rocaje.

Stik z vodnikom pod napetostjo lahko prenese napetost na izpostavljene kovinske dele elektricnega orodja in povzroci elektrici udar.

DODATNA VARNOSTNA NAVODILA

1. Prepricajte se, da se na področju vrtanja ne nahajajo skrite prepreke kot so elektricna napeljava, voda ali plinske cevi. Vrtanje na omenjenem področju laho privede do elektricnega udara ali kratkega stika, do uhajanja plina ali drugih nevarnosti, ki laho kovzroćijo resne poskodbe.
2. Med delom trdno drzite orodje. V primeru, da tega ne storite lahko pride do poskodb.
3. Zavarujte obdelovanec. Obdelovanec bo bolje zavarovan z vpenjalnimi napravami ali s primežem, kot ce bi ga držali v roki.
4. Nameščanje in pregled delovnega mesta. Z upoštevanjem u Krepov preverite ali je delovno mesto primerno.
5. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo prišel tujek.
6. Polnilne baterije in polnilnika nikoli ne razstavljajte.
7. V polnilni bateriji nikoli ne povzročite katkega stika. Kratek stik v bateriji bo povzročil visok elektrčni tok in pregrevanje. Posledica tega bo pregretje ali poskodba baterije.
8. Baterije ne izpostavljaje ognju. Ce baterija pregori, lahko eksplodira.
9. Ko se ziviljenjska doba baterije zmanjsa za normalno uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

10. V prezracevalne reze polnilnika ne vstavljate predmetov.
    Vstavljanje kovinskih ali vnetljivih predmetov v
    prezracevalne reze polnilnika lahko povzroci tveganje elektricega udara ali poskodbo polnilnika.

11. Pri nameščanju bita za vijačenje v hitrovpenjalno glavo ustrezno zategnite tulec. Če tulec ni ustrezno zategnjen lahko bit odleti in povzroci poskodbe.

12. Pri spreminjanju hitrosti vrtenja s preklopnim gumbom naj bo stikalo izklopljeno. Spreminjanje hitrosti med delovanjemotorja bo poskodovalo mehanizem.
13. Stevilčnico sklopek ni mogoče nastaviti med stevila «1, 3, 5 ... 22« ali na Črte, prav takо ne nastavljate stevilčnico sklopek med stevilom «22« in Črto na sredini označbe za vrtenje. Neuposstevanje zgoraj navedenega lahko povzroči poskodbe orodja.
14. Po daljsem delu je potrebno naprvo ohladiti.
15. Motor se lahko ustavi v primeru, da je orodje preobremenjeno. Ce se to zgodi, spustite stikalo orodja in odstranite vzrok preobremenitve.
16. Vrtenje motorja se lahko ustavi, ko se orodje uporablja kot vrtalnik. Pri uporabi udarnega vrtalnika pazite, da ne zaklenete motorja.
17. Ce je motor zaklenjen, v trenutku izklopite orodje. V primeru, da je motor dalj casa zaklenjen, je motor ali baterija pregorela.
18. Uporaba baterije v hladnih razmerah (pod 0 stopinjami Celzija) lahko včasih povzroči oslabjen moment privijanja in zmanja obseg dela. Vendor je to le začasen pojav, ki izgine, ko se baterija segreje.
19. Varno namestite kljuko. Če kljuka ni varno namescena, lahko povzroci poskodbe med uporabo.
20. Ne glejte neposredno v lucho. Neupoštevanje tega lahko povzroci poskodbo oci.
21. V motorju pricujocega izdelka je mocen trajnir magnet. Upostevaje naslednje lepljenje odkrushkov na orodje in učinek trajneqa mageta na elektronske naprave.
    O Orodja ne odlozite na delovni pult ali v delovno obmocej, kjer so kovinski odkruski. Odkruski se lahko prilepijo na orodje, kar pomeni nevarnost poskodb ali okvar.
    O Odkruskov, pritrjenih na orodje, se ni dovoljeno dotikati. Odkruske skrtacite stran.

Z neupostevanjem tega navodila tvegate telesne poskodbe.

O Orodja ni dovoljeno uporabljati v blizini natančnih naprav, kot so telefonski aparati, magnetne kartica ali elektronski pomnilniki.

Nevarnost nepravlnegadelovanje,okvar oz.izgubepodatkov.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljšanjeŽivljenske dobe je litij-ionska baterija opremljena zašcitno funkcjio, ki ustavi delovanje.

V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi ce ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zašcitne funkcjie.

1. Ko se porabi preostala moč baterije, se motor ugasne. V tem primeru baterijo takoj napolnite.
2. Ce je orodje preobremenjeno, se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.
3. Ce se baterija pregreje zaradi preobrenimenve, se bo ustavil dovod moci.

Neoporabljeno baterijo ne shranujte na mestu, kjer je izpostavljena ostruzkom in prahu.
Preden baterijo shranite odstranite ostruzke ter prah, ki se lahko sprimejo na baterijo in ne hranite jo skupaj s kovinskimi deli (vijaki, zeblji itn.).
2. Baterijo ne prebadajte z ostrimi predmeti kot so zeblji, ne udarjaje s kladivom, ne stopite nano, jo ne mecite ali izpostavljaje tezkih fizičnim udarom.
3. Vidno poskodovane ali deformirane baterije ne uporabljaje.
4. Ne uporabljaite baterije z nasprotno polarnostjo.
5. Baterije ne prikljucite neposredno na elektricne vticnice ali cigaretni vzigalnik v avtomobilu.
6. Baterijo uporablajte le za dolocene namene.
7. Ce se baterija ne napolni tudi po preteku dolocenega casa polnjenja, polnjenje takoj prekinite.
8. Baterije ne postavlajte ali izpostavlajte visokim temperaturam ali visokem pritisku, na primer v mikrovalovni pečici, sušilcu ali visokotlačni komori.
9. Ob zaznavi iztekanja ali neprijetnega vonja jo takoj odmaknite od ognja.
10. Ne uporabljaje je v prostorih, kjer se ustvarja mochna staticna elektrika.
11. Ob iztekanju baterije, Čudnem vonju, ustvarjanju toplate, razbarvanju ali deformaciji oziroma v kolikor je videti Čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prene Hajte uporabljati.

POZOR

1. Če tekocina, ki izteka iz baterije pride v stik za vasimi očmi jih ne drgnite, ampak jih operite svežo, Čisto vodo ter takoj obišcite zdravnika.
   Ce ne boste obiskali zdravnika, lahko tekocina povzroci tezave z očmi.
2. V primeru, da tekočina pride v stik s kožo ali oblačili jih takoj operite s Čisto vodo.
   Obstaja moznost, da lahko to povzroci drazenje koze.
3. Ce opazite rjo, cuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajie in jo vrnite dobavitelju ali prodajalcu.

OPOZORILO

Če v prikljucek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upostevejte naslednjio vsebino.

VŠkatlo za shranjevanje ne shranjujte prevodnih stvari, Žebljev inŽic kot staŽelezna in bakrenaŽica.
O Da preprecite nastanek katkega stika, namestite baterijo v orodje ali pa varno vstavitePokrov baterije, kiPokrije prezracevalno rezo.

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani symboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	DS14DSAL / DS18DSAL: Akumulatorski udarni vrtalnik
	Preberite vsa varnostna opozorila in navodila.
	Samo za države EU Elektrichnih orodij ne odlagajte med hišne opadke! V skladu z evropsko direktivo 2002/96/ES o opadni elektrichni in elektronski opremi in njeni urensnicitvi v skladu z nacionalnim pravom se morajo elektrichna orodja, ki so doseglaŽiviljenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
V Ocenjena napetost

n0	Vrtilna frekvenca brez obretenitve
Ls Nizka hitrost
Hs Visoka hitrost
	Les
	Kovina
	Matični vijak
	Lesni vijak
	Kapaciteta tulca vrtalnika
kg	Teža
	Vrtanje
I	Stikalo za vklop
O	Stikalo za izklop
	Odklopite baterijo
H	Sprememba hitrosti vrtenja - visoka hitrost
L	Sprememba hitrosti vrtenja - nizka hitrost
(R)	Vrtenje v smeri urinega kazalca
(L)	Vrtenje v nasprotni smeri urinega kazalca

STANDARDNA OPREMA

Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 150.

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

Privijanje in odvijanje matichnih vijakov, lesnih vijakov, samoreznih vijakov, itn.
O Vrtanje v različne kovine
O Vrtanje v razlicen les

SPECifikACije

Specifi kaci te naprave so na stete vseznamu na strani 150.

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega.
raziskovanja in razvoja se specifikacije lahko spremenijo
brez predhodnega obvestila.

POLNJENJE

Pred uporabo elektricnega orodja napolnite baterijo posledekem postopku.

1. Napajalni kabel polnilnika vkljucite v vticnico. Ob prikljucitvi vtikača polnilnika v vticnico bo kontrlna lučka utripala v rdeci barvi (v 1 sekundnih intervalih).

POZOR

Ne uporabite elektrichega kabla, ce je poskodovan. Nemudoma ga dajte popraviti.

1. Vstavite baterijo v polnilnik. (Fig. 2)

Baterijo trdno vstavite v polnilnik.

3. Polnjenje

Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in kontrlna lučka neprekinjeno sveti v rdeči barvi. Ko je baterija povsem napolnjena, kontrlna lučka utripa v rdeči barvi. (v 1 sekundnih intervalih) (Glej Tabela 1)

Oznacba kontrlne lucke

Oznacbe kontrlne lucke bodo takse kot je prikazano v Tabela 1, glede na pogoje polnilnika ali baterije za poljenje.

Tabela 1

Označbe kontrolne lučke
Kontrolna lučka sezasveti ali utripa.	Pred polnjenjem	Utripa (rdeče)	Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)
	Med polnjenjem	Sveti (rdeče)	Nenehno sveti
	Polnjenje končano	Utripa (rdeče)	Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)
	Polnjenje ni:no no	Utripa (rdeče)	Sveti za 0,1 sekunde. Ne sveti za 0,1 sekunde. (ugasne se za 0,1 sekunde)	Napaka v bateriji ali polnilniku
	Mirovanje po pregretju	Sveti (zeleno) (UC18YRSL)	Nenehno sveti	Pregreta baterija. Ni mogоće napoliniti. (Polnjenje se bo izvršilo, ko se baterija ohladi)
		Utripa (rdeče) (UC18YFSL) (UC18YGSL) (UC18YKSL)	Sveti za 1 sekundo. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde)

• Temperature in Čas polnjenja baterije.
  Temperatura in Čas polnjenja je prikazan v Tabela 2

Tabela 2

Baterija\Polnilnik		UC18YRSL UC18YFSL UC18YGSL UC18YKSL
Napetost polnjena V 14,4 V - 18 V
Teža kg 0,6 0,5 0,4 0,35
Temperature pri katerih se lahko baterija polni 0°C - 50°C
Čas poljenja baterije, približno (Pri 20 °C)
1,3 Ah	min.	20	20	35
1,5 Ah	min.	22	22	40
2,0 Ah	min.	30	30	60
2,5 Ah	min.	35	35	75
3,0 Ah	min.	45	45	90
4,0 Ah	min.	60	60	120
5,0 Ah	min.	75	75	150
Število baterijskih celic 4 - 10

OPOMBA

Cas polnjenja je odvisen od temperature okolja in napetosti elektricnega vira.

4. Izkljucite napajalni kabel polnilnika iz vticnice.

5. Polnilnik trdno primite in izvolecite baterijo.

OPOMBA

Baterijo izvlecite iz polnilnika po uporabi in jo shranite.

POZOR

O Pri polnjenju segrete baterije, ki je bila dalj casa izpostavljena negosredni soncni svetlobi ali pa je bila prav kar uporabljena, bo kontrlna lucka polnilnikazasvetila zeleno ali pa bozasvetila za 1 sekundo, ne bozasvetila za 0,5 sekunde (ugasne se za 0,5 sekunde). V takem praticu najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem.
Ko kontrolna lučka utripa rdece (vsake 0,2 sekundi), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblasčeni servisni center.

O Kertraja priblizno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku, vzeli iz polnilnika, počakajte majmanj 3 sekunde, preden jo znova vstavite, da nadalujete s polnjenjem. Če baterijo vstavite, preden pretecejo 3 sekunde, se morda ne bo pravlno napolnila.

NAMESTITEV IN DELOVANJE

Dejanje	Slika	Stran
Odstranitev in vstavljanje baterije	1	151
Poljenje 2 151
Prilagoditev tesnilnega momenta	3	151
Izbira položaja vrtalnika	4	151
Spremembahitrosti vrtenja 5 151
Odstranitev in namestitev kljuke 6 151
Kako uporabiti LED lučko 7 152
Namestitev bita 8 152
Spremembasmeri vrtenja 9 152
Delovanje stikal 10 152
Pregled in zamenjava ogljikove ščetke	11 152
Izbor pribora — 153

VZDRŽEVANJE IN PREGLEDOVANJE

1. Pregled orodja

Ker uporaba topega orodja zmanjsa učinkovitost in povzroča okvaro motorja, nabrusite ali zamenjaje orodje takoj ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pristrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdruževanje motorja

Zračniki motorja so «src« elektríne naprave. Pri uporabi bodite pozorni, da se zračnik ne poskoduje in/ali zmoči z oljem ali vodo.

4. Pregled ogljikovih sctek (Fig. 11)

Motor uporablja ogljikove sctke, ki so potrosni material. Ker lahko zelo obrbljene ogljikove sctke povzrocijo tezave motorja jih takoj zamenjaje novimi, ko se obrabijo ali so blizu >meje obrabe « Poleg tegaa poskrbite, da so ogljikove sctke zmeraj ciste in zagotovite, da se prosto gibljezo znotraj nosilcev sctk.

OPOMBA

Pri zamenjavi oglikove šcetke z novo se prepricajte, da uporabite oglikovo šcetko HiKOKI st. sifre 999054.

5. Zamenjava ogljikovih ščetak

Izvlecite ogljikovo šcetko takto, da odstranitePokrov šcetke in s pomočjo ploskega izvijača ipd. zataknete izbočen del ogljikove šcetke.

Ob nameschancju ogljikove sctke izberite smer, tako da bo zebelj ⑥ ogljikove sctke ustrezal sticnemu delu ⑨ nas zunanji strani cevi sctke. Nato jo s prstom pritisnite noter. Na koncu namestite kapico sctke.

POZOR

Prepricajte se, da ste vstavili zebelj ogljikove sctke v sticni del cevi sctke. (Vstavite lahko kateregakoli od dveh ponujenih zebljev.)

Bodite zelo pazljivi, saj lahko napaka deformira zebelj ogljikove šctekine izv začetku povzroci težave motorja.

6. Cischenje zunanjosti

Onesnaženi udarni vijačnik obrisite z mehko suho krpo ali s krpo navlaženo z milnico. Ne uporabljaje klorovih raztopin, bencina ali razredcevalcev barve, saj ti stopijo plastiko.

7. Skladischenje

Udarni vijačnik skladisčite na mesti, kjer je temperatura nizja od 40^ in kamor otroci ne sezejo.

OPOMBA

Prepričajte se, da je baterija popolnoma napolnjena, Če jo boste shranili za dalj Časa (3 ali vec mesecev). Baterija z manjšo kapaciteto se morda med uporabo ne bo mogla napoliniti, Če jo shranite za dalj Časa.

OPOMBA

Shranjevanje litij-ionskih baterij.

Zagotovite, da so litij-ionske baterije popolnama napolnjene, preden jih shranite.

Dolgotrajno shranjevanje baterij, ki so le malo napolnjene, lahko vodi do slabsega delovanja, znatega zmanjsanja casa uporabe baterije ali povzroci, da baterij ni vec moznno napolniti.

Vendor pa se lahko znatno zmanjsan cas uporabe baterije popravi takto, da se baterije dva do petkrat ponavlajocenapolnijo in uporabijo.

Ce je kljub ponavljaojem poljenju in uporabi cas baterije se vedno zelo kratek, baterije zavrzite in kupite nove.

POZOR

Pri uporabi in vzdrrzevanju elektricnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so dolocene za vsako državo.

Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI

Obvezno uporabljaje naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega elektrčega orodja ne jamcimo, ce uporabljate baterije, ki jih ni izdelalo naše podjetje, in ce baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za HiKOKI elektricna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poskodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe posljite sestavljeno elektricno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga njdete na koncu teh navodil za uporabo, na pooblasceni servis HiKOKI.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile dolocene glede na EN60745 in navedene v skladu z ISO 4871.

A tipično vrednoten nivo jakosti hrupa: 99 dB (A)

A tipicno vrednoten nivo zvocnega tlaka: 88 dB (A)

Nezanesljivost K: 3 dB (A).

Obvezna uporaba glusnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Vrtanje v kovino:

Vrednost emisije vibracij a_h D = 5,9m / s^2

Nezanesljivost K = 1,5m / s^2

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metod in se lahko uporablja za primerjavo enega orodja z drugim.

Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

O Emisija vibracij med dejansko uporabo elektricnega orodja se lahko razlikuje od navedene vrednosti, gledna naacin uporabe orodja.
Prepoznajte varnostne ukrepe za zašćito uporabnika, ki temelijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upostevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k Času zagona).

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila.
