Tuotteen tyyppi	Langaton pora-ruuvinväännin
Merkki	HiKOKI
Malli	DS14DSAL
Nimellisjännite	14,4 V
Tyhjäkäyntinopeus (alhainen nopeus)	0 – 300 min-1
Tyhjäkäyntinopeus (korkea nopeus)	0 – 1500 min-1
Puun poraussyvyys	38 mm
Metallin poraussyvyys	13 mm
Mekaanisen ruuvin poraussyvyys	6 mm
Puuruuvin poraussyvyys	8 mm
Istukan kapasiteetti	1,5 – 13 mm
Paino	1,4 kg
Akun tyyppi	Litiumioni
Yhteensopiva laturi	UC18YRSL / UC18YFSL / UC18YGSL / UC18YKSL
Latausaika (1,5 Ah akku)	Noin 22 minuuttia (20 °C)
Vääntömomenttiasetusten lukumäärä	22 + porausasento
Valaistus	Integroitu LED
Vyökoukku	Kyllä, irrotettava
Äänenpainetaso	88 dB(A)
Äänitehotaso	99 dB(A)
Tärinä (metallin poraus)	5,9 m/s²

Usein kysytyt kysymykset - DS14DSAL HiKOKI

Kuinka ladata akku?

Kytke laturi pistorasiaan ja aseta akku paikalleen. Punainen LED vilkkuu latauksen aikana. Kun akku on ladattu, LED vilkkuu nopeammin. Irrota laturi ja poista akku.

Kuinka säätää vääntömomenttia?

Kierrä vääntömomentin säätörengasta valitaksesi yksi 22 numeroidusta asennosta (1–22) tai porausasento (poranterän symboli). Mitä suurempi numero, sitä suurempi vääntömomentti.

Mitä tehdä, jos akku ei lataudu?

Tarkista, että akku on kunnolla paikallaan ja laturi on kytketty. Jos LED vilkkuu punaisena nopeasti (0,2 s), liittimessä voi olla vieras esine tai vika. Anna akun jäähtyä, jos se on kuuma. Ota yhteyttä valtuutettuun huoltoon, jos ongelma jatkuu.

Kuinka vaihtaa pyörimisnopeutta?

Varmista, että kytkin on pois päältä, ja liu'uta nopeusvalitsin yläasentoon (H) tai ala-asentoon (L). Alhainen nopeus (0–300 rpm) on ruuveille, korkea nopeus (0–1500 rpm) poraukseen.

Kuinka asentaa vyökoukku?

Kiinnitä koukku mukana toimitetulla ruuvilla. Varmista, että se on kunnolla kiristetty loukkaantumisten välttämiseksi. Koukku voidaan poistaa tai siirtää toiselle puolelle.

Kuinka vaihtaa hiiliharjat?

Poista harjojen suojukset ja irrota kuluneet hiiliharjat litteällä ruuvitaltalla. Asenna uudet hiiliharjat (viite 999054) kohdistamalla kynsi kosketusosaan. Aseta suojukset takaisin.

Mikä on suurin poraussyvyys?

Puulle: 38 mm, metallille: 13 mm, mekaanisille ruuveille: 6 mm, puuruuveille: 8 mm. Käytä materiaaliin sopivia poranteriä.

Kuinka käyttää LED-valoa?

LED syttyy automaattisesti, kun painat kytkintä. Se valaisee työalueen. Älä katso suoraan valoa silmävammojen välttämiseksi.

Mitkä akut ovat yhteensopivia tämän mallin kanssa?

Käytä yksinomaan HiKOKI-litiumioniakkuja, joiden jännite on 14,4 V (BSL14xx-sarja) tai 18 V (BSL18xx-sarja). Muiden akkujen käyttö voi vahingoittaa työkalua ja mitätöidä takuun.

Kuinka säilyttää akkua pitkäaikaisesti?

Jos säilytysaika on 3 kuukautta tai enemmän, lataa akku täyteen ennen varastointia. Säilytä sitä kuivassa ja viileässä paikassa (alle 40 °C). Vältä metallilastujen kertymistä napoihin.

KÄYTTÖOHJE DS14DSAL HiKOKI

(Alkuperäisten ohjeiden käannös)

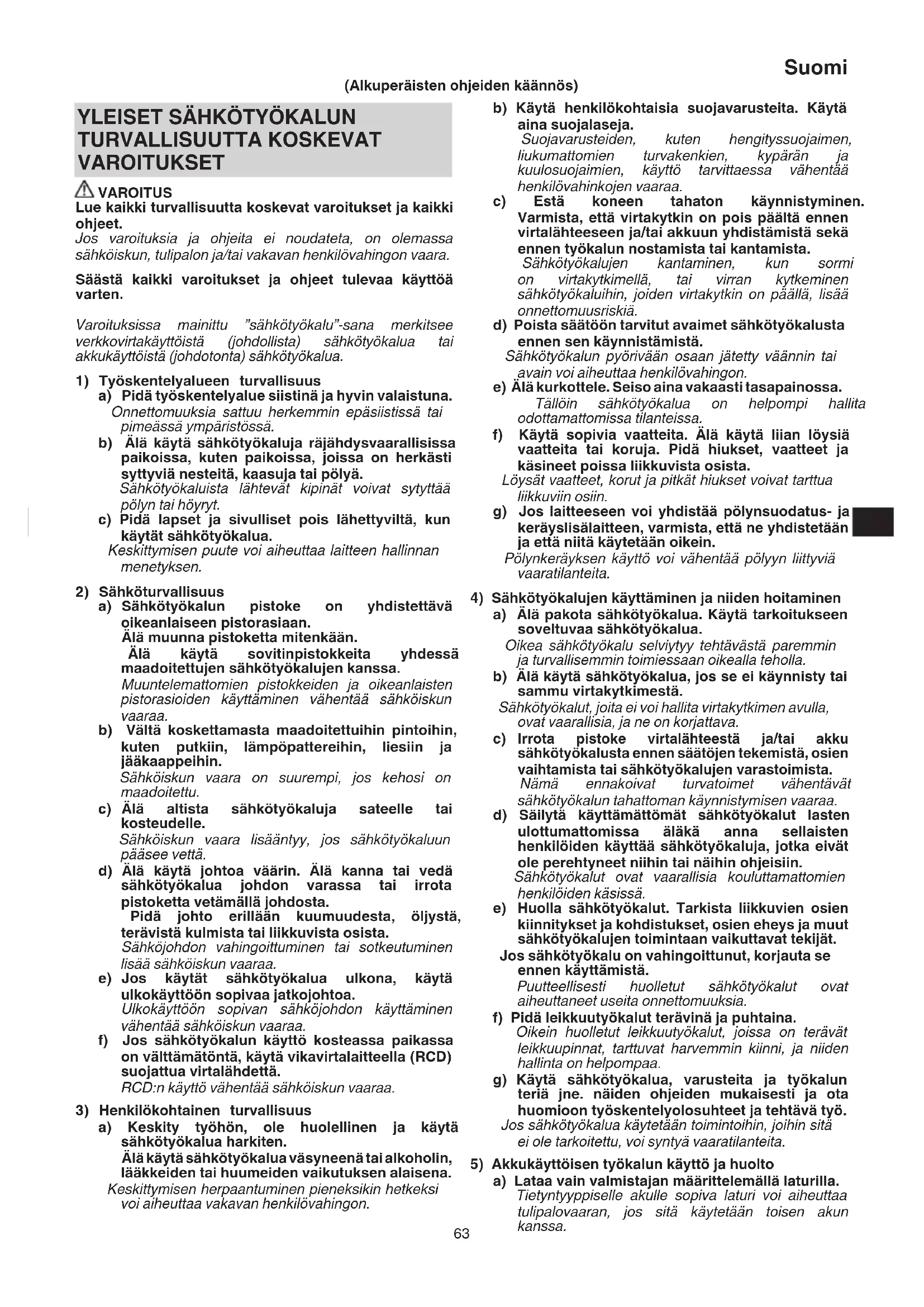

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

VAROITUS

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sahkoiskun, tulipalon ja/taivakan henkilovahingon vaara.

Säastä kaikki varoitukset ja ohjeet tulevaa käytöä varten.

Varoituksissa mainitu "sahkotyokalu"-sana merkitsee verkkovirtakaytloista (johdollista) sahkotyokalua tai akkukaytloista (johdotonta) sahkotyokalua.

1) Työskentelyalueen turvallisuus

a) Pida tyoskentelyalue siistina ja hyvin valaistuna. Onnettomuuksa sattuu herkemmin epasiistissatai pimeassymparistossa.

b) Alä kayta sahkötyokaluja rajahdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkasti syttyviä nesteita, kaasuja tai polya. Sähkötyokaluista lahtevat kipinat voivat sytyttä polyn tai hóryt.

c) Pida lapset ja sivulliset pois lahettyviltä, kun kaytät sahkötyokalua.

Keskittymisen puute voi aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävoikeanlaiseen pistorasiaan.

Alä muunna pistoketta mitenkään.

Alä kaytā sovitinpistokkeita yhdessa maadoitettujen sahkötyokalujen kanssa.

Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden kayttäminen vahentä sahköiskun vaaraa.

b) Välta koskettamasta maadoitettuihin pintoihin, kuten putkiin, lampöpatereihin, liesiin ja jäkaappeihin.

Sahköiskun vaara on suurempi, jos kehosi on maadoitettu.

c) Alä altista sahkötyokaluja sateelle tai kosteudelle.

Sahköiskun vaara lisäantyy, jos sahrkötyokaluun paasee vetta.

d) Alä käytä johtoa vaärin. Alä kanna tai veda sähkötyokalua johdon varassa tai irrota pistoketta vetamälla johdosta.

Pida johto erillaaan kuumuudesta, oljysta, teravistakulmista tai likkuvista osista.

Sahköhdon vahingoittumeni tai sotkeutumeni lisaa sahköiskun vaaraa.

e) Jos kaytāsahkötyokalua ulkona, kaytaulkokayttoön sopivaa jatkojohtoa.

Ulkokayttoon sopivan sahkjohdon kayttaminen
vahentaa sahköiskun vaaraa.

f) Jos sahkötyokalun kaytö kosteassa paikassa on välttämöntä, kayta vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n kaytto vahentaa sahkokun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sahkötyokalua harkiten.

Alä käytä sähkötyökalua vasyneenä tai alkoholin, Laakkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin heteksi voi aiheuttaavakavan henkilovahingon.

b) Kaytä henkilökohtaisia suojavarusteita. Kaytä aina suojalaseja.

Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kyparan ja kuulosuojaimien, kayttotarvittaessa vahentaahenkilovahinkojen vaaraa.

c) Estä koneen tahaton käynnistyminen. Varmista,etta virtakytkin on pois paälta ennen virtualähteeseen ja/tai akkuun yhdistämä sekä ennen tyokalun nostramista tai Kantamista.

Sahkötyokalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sahkötyokaluihin, joiden virtakytkin on paallä, lisaa onnettomuusriskiä.

d) Poista saatön tarvitut avaimet sahkötyokalusta ennen sen kaynnistämista.

Sahkotyokalun pyorivaan osaan jatetty vaannin tai avain voi aiheuttaa henkilovahingon.

e) Alä kurkottele. Seiso aina vakaasti tasapainossa.
Tällöin sahkötyokalua on helpompi hallita odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä liian lóysä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tartua liikkuviin osiin.

g) Jos laitteseen voi yhdistaa polynsuodatus- ja keräyslisälaitteen, varmista, etta ne yhdistetään ja etta niitta kaytetaan oikein.

Pölnykáyksen káytto voi vähentaa polyyn liittyvia vaaratilanteita.

4) Sähkötyokalujen käytäminen ja niiden hoitaminen

a) Alä pakota sahkötyökalua. Käytä tarkoitukseen soveltuvaa sahkötyökalua.

Oikea sahkötyokalu selviytyy tehtävastā paremmin ja turvallisemmin tomiessaan oikealla teholla.

b) Alä kaytā sahkötyokalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sahkötyokalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai akku sahkötyokalusta ennen säätöjen tekemistä, osien vaitamista tai sahkötyokalujen varastroimista.

Nämä ennakoivat turvatoimet vahentavat sahkötyokalun tahattoman kaynnistymisen vaaraa.

d) Sälytä käytämattomät sahkötyokalut lasten ulottumattomissa üläkä anna sellaisten henkilöiden käyttaa sahkötyokaluja, jotka eivat ole perehtyneet niihin tai naihin ohjeisiin.

Sahkötyokalut ovat vaarallisia kouluttamattomien henkilöden käsissä.

e) Huolla sahkötyokalut. Tarkista likkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sahkötyokalujen toimintaan vaikuttavat tekijat.

Jos sahkötyokalu on vahingoittunut, korjauta se ennen kayttämista.

Puutteellisesti huolletut sahkötyokalut ovat aiheuttaneet useita onnettomuuksa.

f) Pida leikkuutyokalut teravina ja puhtaina.

Oikein huolletut leikkuutyokalut, joissa on teravat leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Kaytä sahkötyokalua, varusteita ja tyokalun teria jne. naiden ohjeiden mukaisesti ja ota huomioon työkentelyolosuheet ja tehtävä työ.

Jos sahkötyokalua käytetään toimintoihin, johin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukaytöisen työkalun käytö ja huoIto

a) Lataa vain valmistajan määrittelemällä laturilla.
Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisen akun kanssa.

b) Käytä sahkötyokaluja vain erityisesti niille tarkoitettujen akujen kanssa.

Minkä tahansa muiden akkujen käytö voi synnyttäa loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden laheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapoen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua kaytetaan vaarin, akusta voi vuotaa nestettta; valtana nesteen koskettamista. Jos kosketat nestettta vahingossa, huuhtele vedell. Jos neste koskettaa silmiä, hae lisaksi laakarin apua.

Akusta vuotanut;neste voi aiheuttaa arymistaa tai palovammoja.

6) Huolto

a) Anna sahkötyokalu huollettavaksi valtuutetulle teknikolle, joka kayttä alkuperäisia osia vastaavia varaosia.

Tämä pitäa sahkötyokalun turvallisena.

TURVATOIMET

Pida lapset ja mielentilaltaan epavakaat henkilot poissa laitteen lahettyviltä.

Kun tyokalua ei kayteta, se on sailytettav poissa lasten ja mielentilaltaan epavakaiden henkiloiden ulottuvilta.

AKKUTOIMISTA RUUVAINPORAA KOSKEVAT TURVALLISUUSVAROITUKSET

1. Käytä lisakahvaa (tai -kahvoja), jos se toimitettiin tyokalun mukana.

Hallinnan menettäminen voi aiheuttaa henkilövahinkoja.

1. Pidä kiinni sahkötyokalun eristetyi tarttumapinnoista, kun teet tyotä, jossa leikkauslisävaruste tai kiinnitin voi osua pillossa olevaan sahköjohtoon.

Jos leikkauslisävaruste tai kiinnitin osuu jannitteseen johtoon, se saattaa tehdä sähkötyokalun paljaista metalliosista jannitteisen, jolloin käytäjä voi saada sähköiskun.

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Varmista, etta porattavalla alueella ei ole piilossa olevia rakenteita, mukaan lukien sahkjohdot ja vesi- tai kaasuputket. Edellmainittukenrakenteiden poraaminen voi aiheuttaa sahkokiskun, oikosulun, kaasuvuodon tai muita vaaroja, jotka voivat aiheuttaavakavia onnettouuksia tai vammoja.
2. Pida tyokalusta tukevasti kiinni kayton aikana. Muuten seurauksena voi olla onnettomuus tai loukkaantuminen.
3. Kiinnitä tyokappale. Tyokappale pysyy paremmin paikallaan puristuslaitteessa tai ruuvipenkissä kuin kasin pideltynä.
4. Työmpäriston valmisteleminen ja tarkistaminen. Tarkista seuraavien ohjeiden avulla, etta työmpäristö on sopiva.
5. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.
6. Alä koskaan pura akkua ja laturia.

7. Ålä koskaan aiheuta akkuun oikosulkua. Akun oikosulku aiheuttaa voimakkaan sahkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

8. Älä havitä akkua polttamalla. Jos akku poltetaan, se saattaa rajähtä.

9. Kun akun kayttoaika latauksen jalkeen kay lian lyhyeksi kaytannolliseen tyoskentelyyn, vie akku takaisin ostopaikkaan. Alä havitta kulunutta akkua.
10. Alä kiinnità laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin kiinnitetaan metalliesineita tai jotakin tulenarkaa, on seurauksena sahköiskun vaara tai laturivaurio.
11. Kun tera asennetaan avaimettomaan istukkaan, kiristaholkkia riittavasti. Jos holkki ei ole tarpeksi kireallä, teraaattaa lipsua tai pudota ja aiheuttaa loukkaantumisen.
12. Kun muutat kierrosnopeutta liukunappaimella, varmista, etta kytkin on pois paalta. Nopeuden muuttaminen moottorin pyoriessa vahingoittaa vaihteita.
13. Kytkimen säatöpyörä ei voi asettaa numeroiden "1, 3, 5 ... 22" tai pisteiden vällin; üla myoskaan kaytä laitetta niin, etta kytkimen säatöpyörä on numeron "22" ja porausmerkin keskella olevan viivan valillä. Se voi aiheuttaa vahingoittumisen.
14. Laitteen lepuuttaminen pitkään jatkuneen työn jälkeen.
15. Moottori saattaa pysahtya, jos tyokalu ylikuumenee. Vapauta siinä tapauksessa tyokalun kytkin ja poista ylikuormituksen syyt.
16. Moottorin pyöriminen saattaa lukittua, kun laitetta käytetaan porana. Kun käytat ruuvainporaa, varo lukitsemasta moottoria.
17. Jos moottori lukittuu, katkaise virta valittomasti. Jos moottori pysyy lukittunajonkin aikaa, moottori tai akku voi olla palanut.
18. Akun kayttäminen kylmässä (alle 0 celsiusasteessa) voi joskus heikentää kirstymomenttia ja lyhentää akun kestoa. Kyseessä on kuitenkin tilapäinen ilmiö, joka menee ohi, kun akku lampenee.
19. Asenna koukku kunnolla. Jos koukkua ei ole asennettu kunnolla, se saattaa aiheuttaa vahingoittumisen kayton aikana.
20. Ålä katso suoraan valoon. Se voi aiheuttaa silmävamman.
21. Tāmān tuotteen moottorissa on voimakas kestomagneetti. Huomioi lastujen tarttuminen tyokaluun ja kestomagneetin vaikutus sahköisin laitteisin.
    Alä aseta tyokalua tyopenkille tai tyoskentelyvalueelle, jossa on metallilastuja. Lastutvoivattarttuatyokaluunaiheuttaenhenkilovahinkoja tai kayttohairiota.
22. Jos lastuja on tartunut tyokaluun, ala kosketa sita. Poista lastut harjalla.

Ohjeen noudattamatta jattaminen saattaa johtaa.
menkilovahinkoihin.

Ö Alä kaytä tyokalua tarkkuuslaitteiden kuten matkapuhelinten, magneettikorttien tai sahköisten muistimedialaitteiden laheisyydessa.

Tämä saattaa johtaa virhetoimintaan, käytöhäirioihin tai tietojen menetykseen.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS

Littiumioniakun kayttoiän pidentämiseksi akussa on sujoatoiminto, joka pysayttäa virrantuoton.

Kun tuotetta käytetaan alla kuvatuissa tapauksissa 1-3, moottori saattaa pysahtya, vaikka kytkintä vedetaan. Kyse ei ole viasta, vaan sujaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy. Lataa akku talloin valittomästi.
2. Jos tyokalu ylikuormittuu, moottori saattaa pysahtya. Vapauta talloin tyokalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa kaytttoa sen jälkeen.
3. Jos akku ylikuumenee liian suressa kuormituksessa, akkuvirta saattaa kateta.

Lopeta tällöin akun käytö ja anna akun jäahtyä. Voit jatkaa käytöa sen jälkeen.

Ota huomioon myos seuraavat varoitukset ja huomautukset.

VAROITUS

Varmista, etta otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lammon syntyminen, savun muodostuminen, rajahdykset ja syttyminen voitisiiin estaa.
1. Varmista, etta akun paalle ei kerry hiomalastuja tai polyä.
Varmista työskentelyn aikana, etta hiomalastuja tai polyä ei putoa akun paälle.
O Varmista, etta tyoskentelyn aikana sahkotyokalun paalle putoavia hiomalastuja tai polya ei kerry akun paalle.
O Alä saïlytä käytämätontä akkua hiomalastuille ja polylle alteiissa paikassa.
Ennen akun varastroimista poista kaikki poly ja hiomalastut, jotka ovat saattaneet tartua siihen, alakavarastoi sita yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.
2. Alä pistä akkua teravälla esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen paälle aläkä heita akkua tai kohdista sihen voimakasta iskua.
3. Alä käytä ilmiselvästi vahingoittunutta tai ulkonäöltaan muuttunutta akkua.
4. Alä käytä akkua vaärānapaisesti.
5. Alä yhdistä akkua suoraan sahköpistorasioihin tai auton savukkeensytyttem pistorasioihin.
6. Älä käytä akkua muhun kuin märitettyyn tarkoitukseen.
7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen valittomasti.
8. Älä aktista akkua korkeille lampötiloille tai korkealle paineelle, kuten mikroaltouunille, kuivaajalle tai korkeapainesäliöle.
9. Poista akku valittomasti tulen lahettyviltä, jos huomaat vuotoa tai pahaa Hajua.
10. Alä käytä paikassa, jossa syntyy voimakasta staattista sahkoä.
11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen vari tai muoto muuttuu tai akku vaikuttaa millaan tavalla poikkeavalta sitä kaytettäessä, ladattaessa tai sailytettäessä, poista se valittomästi laitteesta tai akkulaturista alaka kaytä sitä.

HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, alä hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijoohtovedellä, ja ota yhteytä läkärin valittomasti. Jos silmat jatetaän hoitamatta,{neste saattaa aiheuttaa silmaongelmia.
2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijiohtovedellä.

Muuten iho voi artya

1. Jos havaitset ruostetta, pahaa Hajua, ylikuumenemista, varin tai muodon muutoksia ja/tai muita epasaannollisyksiä kayttaesisi akkua ensimmäistakertaa, alä kaytä akkua, vaan palauta se toimittajalle taimyyjalle.

VAROITUS

Jos litiumioniakun napaan päasee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.

O Alä pane säilytskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa.
Estäaksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen sāilytyksen ajaksi niin, etta tuuletin ei nay.

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit.
Varmista, etta ymmarrat niiden merkityksen, ennen kuin aloitat koneen käytön.

	DS14DSAL / DS18DSAL: Akkutoiminen ruuvainpora
	Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.
	Koskee vain EU-maita Alä havitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävällisen kierrätslaitokseen.
V Nimellisjännite
n0	Kuormittamaton nopeus
Ls Hidas
Hs	Nopea
	Puu
	Metalli
	Koneruuvi
	Puuruuvi
	Poraistukan kapasiteetti
kg	Paino
	Poraus
I	Kytkeminen PÄÄLLLE
	Kytkeminen POIS PÄALTÄ
	Irrota akku
H	Muuta pyörmisnopeutta - nopea
L	Muuta pyörmisnopeutta - hidas
R	Pyöriminen myötäpvään
L	Pyöriminen vastapäivän

PERUSVARUSTEET

Paalaitteen (1 laite) lisaksi pakkaus sisaltaa sivulla 150 luetellut varusteet.

Perusvarusteet voivat muuttua ilman erillsta ilmoitusta.

Suomi

SOVELLUKSET

Koneruuvien, puuruuvien, kierteitysruuvien jne. ruuvaus ja irrottaminen
O Erilaisten metallien paraaminen
O Erilaisten puiden paraaminen

TEKNISET TIEDOT

Koneen tekniset tiedot luetellaan sivulla 150 olevassa taulukossa.

HUOMAA

Koska HiKOKI kehittä tuotteitaan jatkuvasti, tassā ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

LATAUS

Lataa akku ennen sahkötyökalun käytöä seuraavasti.

Kun laturin pistoke liitetaan pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin valein).

HUOMAUTUS

Alä käytä sahköjohtoa,Jos se on vauroitunut. Korjauta se valittomästi.

1. Aseta akku laturiin. (Kuva 2)

Aseta akku tukevasti laturiin.

1. Lataus

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena.

Kun akku on latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin valein) (Katso taulukko 1)

• Merkkivalon ilmoitukset

Merkkivalon ilmoitukset nakyvat taulukon 1 mukaisesti laturin ja ladattavan akun kunnon mukaan.

Taulukko 1

Merkkivalon ilmoitukset
Merkkivalopalaa taivikkuu.	Ennen latausta	Vilkkuu(punaisena)	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ladattaessa	Palaa(punaisena)	Palaa jatkuvasti
	Lataus valmis	Vilkkuu(punaisena)	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)
	Lataus ei onnistu	Välkkyy(punaisena)	Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi)	Akun tai laturin toimintahäiriö
	Ylikuumentumisen aiheuttama valmiustila	Palaa(vihreänä)(UC18YRSL)	Palaa jatkuvasti	Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataus alkaa, kun akku jähtyy)
		Vilkkuu(punaisena)(UC18YFSL)(UC18YGSL)(UC18YKSL)	Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)

Tietoa akun lamptiloista ja latausajasta.

Lampotilat ja latausaika nakyvat taulukossa 2

Taulukko 2

Laturi Akku		UC18YRSL UC18YFSL UC18YGSL UC18YKSL
Latausjännite V 14,4 V - 18 V
Paino kg 0,6 0,5 0,4	0,35
Lämpötilat, joissa akku voidaan ladata		0°C - 50°C
Akun kapasiteetin arvioitu latausaika, ca. (lämpötilassa 20 °C)
1,3 Ah	min.	20	20	35
1,5 Ah	min.	22	22	40
2,0 Ah	min.	30	30	60
2,5 Ah	min.	35	35	75
3,0 Ah	min.	45	45	90
4,0 Ah	min.	60	60	120
5,0 Ah	min.	75	75	150
Akkukennojen määrä		4 - 10

HUOMAA

Latausaika vaihtelee riippuen ympariston lampotilasta ja virtalähteen jannitteestä.

1. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista kiinni lijasti ja vedä akku pois. HUOMAA

Poista akku laturista kayton jälkeen ja sailytä sita turvallissesa paikassa.

HUOMAUTUS

O Jos akkua ladataan, kun se on kuumentunut, koska se on jatetty pitkaksi ajaksi suoraan auringonvaloon tai koska akkua on juuri kaytety, laturin merkkivalo palaa vihreana tai palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniki (pois paaltta 0,5 sekunnin ajan). Anna akun siina tapauksessa jaahtya ja aloita lataus vasta sitten.
O Jos merkkivalo valkkyy punaisena (0,2 sekunnin valein), tarkista, onko laturin akkulittimeen joutunut vieraita esineita ja ota ne pois. Jos vieraita esineita ei loydy, akku tai laturi saattaa olla epakunnossa. Vie se valtuutettuun huoltokesukkseen.
Kestäa noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, etta laturilla ladattava akku on poistetty, joten odota vahintäan 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaant takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu
Akun asettaminen ja poistaminen 1	151
Lataus 2 151
Kiristysmomentin säätö 3 151
Porausasennon valitseminen 4 151
Pyörismnopeuden muuttaminen 5	151
Koukun irrottaminen ja kiinnittäminen	6 151
LED-valon käyttäminen 7 152
Terän kiinnittäminen 8 152
Pyörmissuunnan käantäminen 9 152
Kytkimen käytto 10 152
Hiiliharjan tarkistaminen ja valhtaminen	11 152
Varusteiden valitseminen — 153

HUOLTO JA TARKASTUS

1. Tyokalun tarkastus

Koska tylsä työkalu ei toimi tehokkaasti ja saattaa vahingoittaa moottoria, teroita tai vaihda työkalu heti kun havaitset sen kuluneen.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit saannollisesti ja varmista,etta ne on kunnolla kiristetty. Jos ruuvit ovat loysallä, kirista ne valittomasti. Tämän tekemattä jattaminen voiaiheuttaa vakavan vaaran.

3. Moottorin huolto

Moottorin kaami on sahkötyokalun "ydin". Ole varovainen, jotta kaami ei vahingoitu ja/tai altistu oljylle tai vedelle.

4. Hiiliharjojen tarkistaminen (kuva 11)

Mooctorissa kaytettavat hiiliharjat ovat kuluvia osia. Koska lian kulunut hiilharja voi aiheuttaa moottorihairiöita, vaihda hiilharja uuteen heti kun se on lian kulunut tai lahella "kulumisraaja" ③. Lisaksi hiilharjat on pidettava aina puhtaina ja varmistettava, etta ne paasevat vapaasti likkumaan harapitimissa.

HUOMAA

Kun hiilharja vaihetaan uuteen, kayta HiKOKI-hiliharjaa, Jonka koodinumero on 999054.

5. Hiliharjojen vaihtaminen

Ota hiilharja pois poistamalla ensin harjan suojus ja tarttumalla sitten hiilharjan ulkonevaan osaan litteapaisella ruuvimeisselillà tms.

Kun asennat hiiliharjaa, valitse suunta siten, etta hiilharjan kynsi ⑥ yltaa haraputken kosketusalueelle. Paina se sitten sisaan sormella. Asenna lopuksi harjan suojus.

HUOMAUTUS

Muista ehdottomasti asettaa hiiliharjan kynsi harjaputkenulkopuolella olevalle kosketusalueelle. (Voit asettaa kumman takansa kahdesta toimitetusta kynnesta.)

Ole varovainen, koska virheen tekeminen
tassā toimenpiteessā voi johtaa hiiliharjan
kynnen vauroitumiseen, mika saattaa aiheuttaa
moottoriongelmia varhaisessa vaiheessa.

6. Ulkopinnan puhdistus

Jos ruuvainporassa on likaa, pyyhi se kuivalla, pehmealla kankaalla tai saippuaveteen kostutetulla kankaalla. Alä käytä klorittisia nesteita, bensiiniä tai tinneria, sillä ne sulattavat muovia.

7. Sälytys

Säilytä ruuvainporaa lasten ulottumattomissa paikassa, Jonka lampötila on alle 40^ .

HUOMAA

Varmista, etta akku on taysin latautunut, kun se varastoidaan pitkaksi ajaksi (3 kuukaudeksi tai kauemmin). Pienikapasiteettista akkua ei ehka voi ladata, kun laite otetaan kayttoon pitkan varastoinnin jaldeen.

HUOMAA

Littiumioniakkujen sailytys.

Varmista, ètta litiumioniakut on ladattu täyteen ennen varastoimista.

Akkujen pitkäaikainen varastointi, kun niiden lataustaso on alhainen, saattaa johtaa niiden toimintakyvyn heikkenemiseen, vahentää huomattavasti akun käyttoaikaa, tai heikentäa akkuja niin, etteivat ne pysty sailyttämän latausta.

Huomattavasti vahentynyt akun kayttöaika voidaan yrittä korjata lataamalla ja kayttamällä akun varaus loppuun toistuvasti 2-5 kertaa.

Jos akun käytöikä on ärettöman lyhyt toistuvasta latauksesta ja käytösta huolimatta, lopeta akun käytto ja osta uusi akku.

HUOMAUTUS

Sahkötyokalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkea huomautus HiKOKIn akkutoimisten sahkötyokalujen akuista

Käytä aina jotain märättemistämme alkuperäisista akuista. Emme voitaata akkutoimisen sahkötyokalumme turvallisuutta ja toimivuutta, kun sitä käytetän muun kuin märättemamme akun kanssa tai kun akku puretaan ja sita muunnellaan (esimerkiki kennojen tai muiden sisäosien purku ja vaihto).

Suomi

TAKUU

Myönnämme HiKOKI-sähkötyokaluille takuun lakisaateisten/ kansallisten erityissäantelyiden mukaisesti. Tämä takuu ei kata vikoja tai vauroita, jotka johtuvat vaäränlaisesta tai kielletystä käytostä tai normalista kulumisesta. Reklamaatiotapauksessa lahetä purkamaton sahkötyokalu ja tämä käytöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutetuun HiKOKI-huoltokesukkseen.

Tietoja ilmavälitteisestä melusta ja tärinastä

Mittausarvot on märitetty EN60745-standardin mukaisesti ja ilmoitetu ISO 4871-standardin mukaisesti.

Mitattu A-painotteinen aäniteho: 99 dB (A)

Mitattu A-painotteinen aänipainearvo: 88 dB (A)

Toleranssi K: 3 dB (A).

Käytä kuulonsuojaimia.

Tärinä kokonaisarvot (kolmiakselivektorisumma)

EN60745-standardin mukaisesti maaritettna.

Poraus metallin:

Värähtelyemissioarvo a_h D = 5,9m / s^2

Toleranss = 1,5m / s^2

llmoitetu varahtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sita voidaan kayttta tyokalujen vertaamiseen keskenaan.

Sita voidaan myos kayttaa altistumisen alustavaan arviointiin.

VAROITUS

Värähtelyemissioarvo voi poiketa annetustakokonaisarvosta sahkötyokalun varsinaisen kaytonaikana tyokalun kayttotavasta riippuen.
Määrità kayttajaa suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaissessa kayttötilanteessa (ottaen huomioon kayttjakson kaikki vaiheet, kuten hetket, jolloin tyokalu on kytketty pois paälta ja jolloo in se on tyhjkäynnissä, varsinaisen kayntiajan lisäksi).

HUOMAA

Koska HiKOKI kehittä tuotteitaan jatkuvasti, tassä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.
