DS14DSAL - Boor HiKOKI - Gratis gebruiksaanwijzing en handleiding

Soort product	Accu boor-/schroefmachine
Merk	HiKOKI
Model	DS14DSAL
Nominale spanning	14,4 V
Onbelast toerental (lage snelheid)	0 – 300 min-1
Onbelast toerental (hoge snelheid)	0 – 1500 min-1
Boormogelijkheid hout	38 mm
Boormogelijkheid metaal	13 mm
Boormogelijkheid machinebout	6 mm
Boormogelijkheid houtschroef	8 mm
Boorkopcapaciteit	1,5 – 13 mm
Gewicht	1,4 kg
Accutype	Lithium-ion
Compatibele lader	UC18YRSL / UC18YFSL / UC18YGSL / UC18YKSL
Oplaadtijd (accu 1,5 Ah)	Ongeveer 22 minuten (bij 20°C)
Aantal koppelstanden	22 + boorstand
Verlichting	Geïntegreerde LED
Riemhaak	Ja, verwijderbaar
Geluidsdrukniveau	88 dB(A)
Geluidsvermogenniveau	99 dB(A)
Trilling (metaal boren)	5,9 m/s²

Veelgestelde vragen - DS14DSAL HiKOKI

Hoe laad ik de accu op?

Sluit de lader aan op een stopcontact en plaats de accu. De rode LED knippert tijdens het opladen. Als de accu vol is, knippert de LED sneller. Koppel de lader los en verwijder de accu.

Hoe stel ik het aanhaalmoment in?

Draai aan de stelring voor het koppel om een van de 22 genummerde standen (1 tot 22) of de boorstand (boorsymbool) te selecteren. Hoe hoger het getal, hoe groter het koppel.

Wat moet ik doen als de accu niet oplaadt?

Controleer of de accu goed is geplaatst en de lader is aangesloten. Als de LED snel rood knippert (0,2 s), kan er een vreemd voorwerp in de connector zitten of is er een defect. Laat de accu afkoelen als hij heet is. Neem contact op met een erkende service als het probleem aanhoudt.

Hoe verander ik de rotatiesnelheid?

Zorg dat de schakelaar uit staat en schuif de snelheidskeuzeschakelaar naar de hoge (H) of lage (L) stand. De lage snelheid (0-300 tpm) is voor schroeven, de hoge (0-1500 tpm) voor boren.

Hoe installeer ik de riemhaak?

Bevestig de haak met de meegeleverde schroef. Zorg dat hij goed vastzit om letsel te voorkomen. De haak kan worden verwijderd of naar de andere kant worden verplaatst.

Hoe vervang ik de koolborstels?

Verwijder de dopjes van de borstels en gebruik een platte schroevendraaier om de versleten borstels los te maken. Installeer de nieuwe borstels (ref. 999054) en zorg dat de nagel in het contactvlak zit. Plaats de dopjes terug.

Wat is de maximale boorcapaciteit?

Voor hout: 38 mm, voor metaal: 13 mm, voor machinebouten: 6 mm, voor houtschroeven: 8 mm. Gebruik geschikte boren voor het materiaal.

Hoe gebruik ik de LED-verlichting?

De LED gaat automatisch branden wanneer u de schakelaar indrukt. Het verlicht het werkgebied. Kijk niet direct in het licht om oogletsel te voorkomen.

Welke accu's zijn compatibel met dit model?

Gebruik uitsluitend HiKOKI lithium-ion accu's met een spanning van 14,4 V (serie BSL14xx) of 18 V (serie BSL18xx). Het gebruik van andere accu's kan het gereedschap beschadigen en de garantie doen vervallen.

Hoe bewaar ik de accu voor langere tijd?

Als u de accu 3 maanden of langer niet gebruikt, laad hem dan volledig op voordat u hem opbergt. Bewaar hem op een droge, koele plaats (onder 40°C). Voorkom dat er metaalspanen op de contacten komen.

GEBRUIKSAANWIJZING DS14DSAL HiKOKI

(Vertaling van de oorspronkelijke instructies)

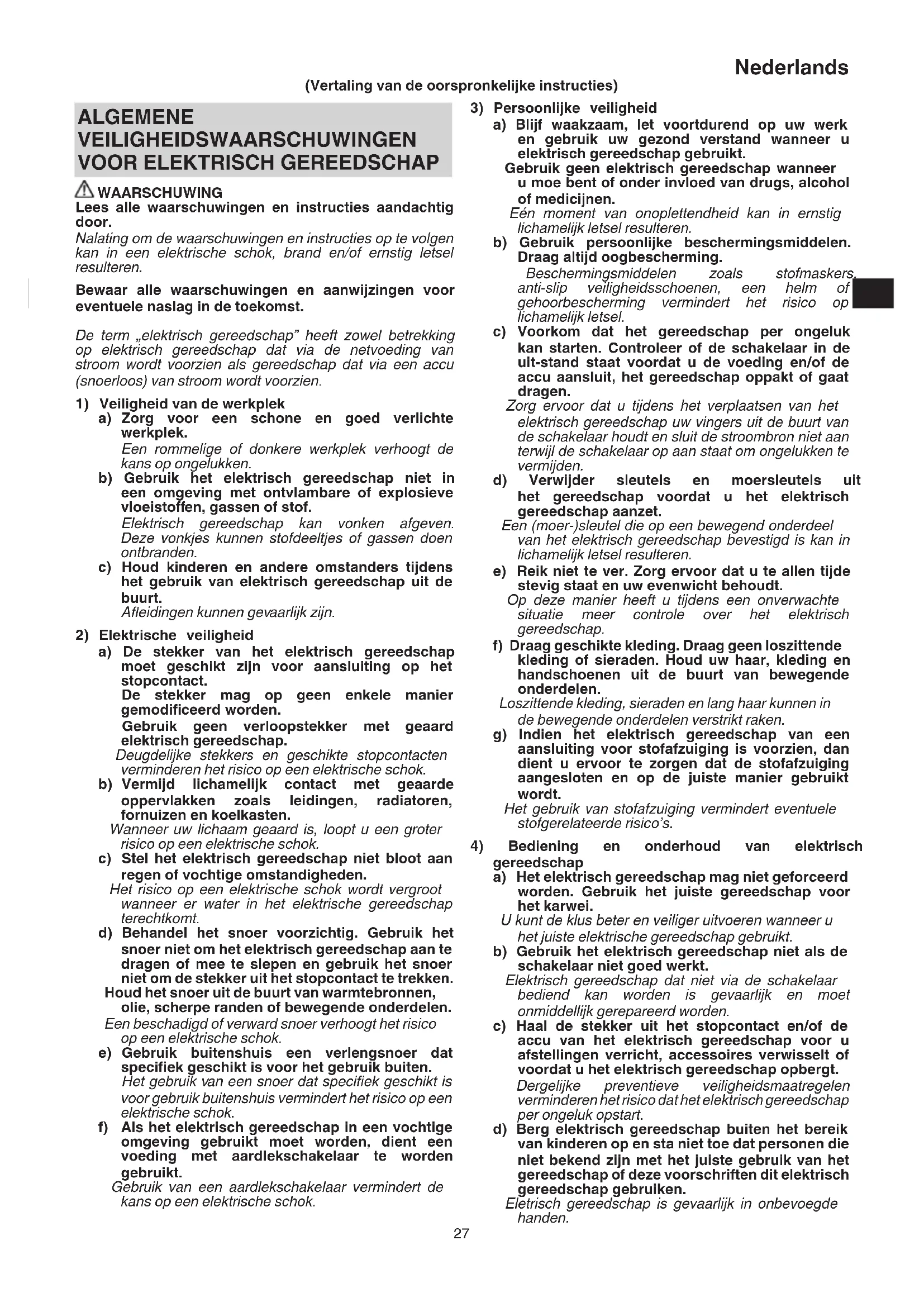

ALGEMENE

VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoegt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap Niet in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.

c) Houd kinderen en andere omstandersijdens het gebruik van elektrisch gereedschap uit de buurt.

Afleidingen können gevaarlijk sein.

a) De stekker van het elektrisch gereedschap要去 geschiktঃ voor aansluiting op hetstopcontact.

De stekker mag op geen enkele manier gemodificeerd worden.

Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschiktte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wonneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap nicht bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanneer er water in het elektrische gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt要去 worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wonneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag algijd oogbescherming.

Beschermingsmiddelen zoals stofmaskers anti-slip veiligheidsschoenen, een helm of gehoorbescheming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat uijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uith het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deceptive manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kuren in de bewegende onderdelen verstrikraken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kurz de klus beter en veiliger uitvoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als des schakelaar Niet goed werkt.

Elektrisch gereedschap dat nicht via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of de accu van het elektrisch gereedschap voor u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijkepreventieveveiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die nicht bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

Nederland

e) Het elektrisch gereedschap要去 regelmatifig onderhoden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon. Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijker in het gebruik.
g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gezruikt, waar bij de werkomstandigheden en het werk dat gedaan要去 worden in overweging要去en worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant worden gespecifi ceerd.
Een lader die geschikt is voor een bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.
b) Gebruik elektrisch gereedschap alleen met de specifi ek waarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brand verooorzaken.

c) Wanneer de accu Niet in gebruik is,要去 undeze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munte, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die de contacten zouden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof UIT de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spelelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddelijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhoden en er mag waar bij uitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen.

Hierdoor kurz u er op rekenen dat het elektrisch gereedschap veilig blijft.

Houd kinderen en kwetsbare Personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgegeborgen.

1. Gebruik aanvullende handgrepen als die met het gereedschap worden meegeleverd.

Verlies van controle kan leiden tot persoonlijk letsel.

1. Houd het elektrisch gereedschap vast aan de waarvoort bestemde geisoleerde oppervlakken wanner u een handeling verricht waar bij het snijgereedschap of de schroef in contact kan komen met verborgen bedrading.

Snijgereedschappen en schroeven en dergelijk die in contact komen met een draad waar stroom op staat können ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.

AANVULLENDE

1. Zorg ervoor dat de plek waar u gaat boren of schroeven volledig vrij is van verborgen obstakels, zoals elektrische bedrading, water- of gasleidingen. Boren of schroeven in de hierboven genoemde objcten kan leiden tot elektrische schokken of kortsluiting, gaslekken of andere gevaren die kunnen leiden tot ernstige ongelukken of letsel.
2. Houd het gereedschap goed vast verwijl u ermee aan het werk bent. Doet u dit Niet, dan{kunnen ongelukken of verwondingen het gevolg zich.
3. Zet het werkstuk goed vast. Een werkstuk dat met klemmen of een bankschoef is vastgezet, is veiliger dan een werkstuk dat u met de hand vasthoudt.
4. Inrichten en controlleren van de werkomgeving. Controller of de werkomgeving geschikt is aan de hand van de voorzorgsmaatregelen.
5. Voorkom dat stof of vuil in de aansluitopening van de accu terecht kommt.
6. Demonteer de accu of acculader niet.
7. Voorkom kortsluiting van de accu. Kortsluiten van de accu zal resulteren in een grote stroom en oververhitting. Dit za resulteren in brandwonden en schade aan de accu.
8. Gooi de accu Niet in het vuur. Een brandende accu kan ontploffen.
9. Breng de accu waar de winkel waar deze gekocht werk, nadat deze na opladen onvoldoende kracht heeft voor practisch gebruik. Gooi een uitgewerkte accu Niet zomaar weg.
10. Steek nooit een voorwerp in de ventilatie-openingen van de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader worden gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.
11. Wanner u een bitje in de sleutelloze boorkop doet,要去 u de klembus voldoende vastdraaien. Als de klembus Niet goed vast zit, kan het bitje slipspen of los komen en letsel veroorzaken.
12. Wanner u de draaisnelheid verandert met de toerenschakelaar, moet u eerst controeren of de hoofdschakelaaruit staat. Als de draaisnelheid wordt verandererd terwijl de motor nog draait, zar de overbrenging beschadigd worden.
13. De koppelingsinstellung mag nicht in een stand worden gezet:tussen de nummers "1, 3, 5 ... 22" of de stippen in en u mag de machine Niet gebruiken met de koppelingsinstellung tussen "22" en het streepej in het midden van de boor-markering. Dit kan resulteren in schade.
14. De machine laten rusten na continu werk.
15. De motor kan tot stilstand komen wonneer het gereedschap overbelast worden. Laat de schakelaar onmiddelijk los wonneer dit gebeurt en verhelp deoorzaak van de overbelasting.
16. De motor kan plotseling stoppen met draaien wanner de machine als boor worden gebruikt. Wees voorzichtig dat de boor Niet vastloopt en de motor Niet plotseling stopt met draaien wanner u de machine als boor gebruikt.
17. Als de motor vastloopt, moet u onmiddelijk de stroom uitschaken. Als de motor langere tijd weigert te draaien, is de motor of de accu möglichk doorgebrand.

18. Gebruik van de accu in koude omsstandigheden (onder 0 graden Celsius) kan soms leiden tot een verminderd aantrekkoppel en een lagere werkelijk. Dit isECHTER slechts een tijdelijk verschijnsel en de accu zaal weer normala functioneren wanner het weer warmer is.

19. Maak de haak stevig vast. Als de haak nicht stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik.

20. Kijk Niet direct in het Licht van het lampje. Dit zou oogletsel kuren veroorzaken.
21. Dit product bevat een krachtige permanente magneet in de motor.

Neem het volgende in acht betreff Ende het vastkleven van metaaldeeltjes aan het gereedschap en de invloed van de permanente magneet op elektronische apparatuur.
Leg het gereedschap Niet op een werkbank of andere plaatssaar metaaldeeltjes liggen.
De deeltjes konnen aan het gereedschap gaan kleven met letsel of een defect tot gevolg.
Als er deeltjes aan het gereedschap kleven, mag u het gereedschap Niet aanraken.
Verwijder de deeltjes met een borstel.
Indien dit nicht worden gedaan, kurz u letsel oplopen.
Gebruik het gereedschap Niet in de buurt van precisieapparatuur zoals mobiele telefoons, magneetkaarten of elektronische geheugenmedia.
Dit zou können resulteren in een foutieve werkig, defect of verlies van gegevens.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschemmingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur worden verlengd.

In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zichs wanner u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordenveroorzaakt door de beschemningsfunctie.

1. De motor kommt tot stilstand wanner de accu leeg is.
   De accu moet in dit geval onmiddelijk opgeladen worden.
2. De motor kan tot stilstand komen wonneer he gereedschap overbelast worden. Laat de schakelaar in dit geval onmiddelijk los en verhelp de oorzaak van de overbelasting. Wonneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.
3. Wanner de accu oververhit is door overbelasting, kan hetijken dat de accu Niet meer werkt.

In dit geval要去 de accu Niet verder gebruiken, maar deze eerst lately afkoelen. Wanner u het probleem verholpen heeft kunt u de accu opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermiiden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.
   O Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu+kunnen vallen.
   O Zorg ervoor dat de spaanders en het stof dieijdens het werk op het elektrisch gereedschap vallen zich nicht op de accu ophopen.
   Bewaar een ongebruekte accu Niet op eenplaats waar deze aan spaanders en stof wordenblootgesteld.
   Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu Niet opdezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).
2. Doorboor de accu Niet met een scherp voorwerp, zoals een nagel, klop er Niet op met een hamer, stap Niet op de accu, gooi er Niet mee en stel hem Niet bloot aan zware fysieke schokken.
3. Gebruik geen zichtbare beschadigde of verrormde accu.
4. Gebruik de accu Niet met een omgekeerde polariteit.
5. Sluit hem nicht rechtstreeks aan op het stopcontact of op de sigarettenaansteker in een auto.

6. Gebruik de accu Niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.

7. Wanner de accu Niet kan worden opgeladen, zichs nadat de specifieke oplaadtijd verstreten is,要去 u onmiddelijk stoppen met het opladen.

8. Zorg ervoor dat de accu Niet te heet wordt of onder te grote druk komt te staan en stel hem Niet aan deze omstandigheden bloat, zoals in een magnetron, droger of een hogedrukcontainer.
9. Houd de accu onmiddelijkuit de buurt van vuur nadat er eenlek of vieze geur is vastgesteld.
10. Gebruik de accu Niet op een plek waar een groeste statische elektricitieit worden opgeweekt.
11. In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of verrorming, of iets abnormaalsijdens het gebruik, het opladen of de opslag, moet u de accu onmiddelijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.

LET OP

1. Wanner u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan Niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddelijk een dokter bij.
   Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.
2. Wanner de vloeistof op uw huid of kleding lekt, moet u ze onmiddelijk goed wassen met schoon water, zoals kraanwater.

De kans bestaat dat dit huidirritatie veroorzaakt.

1. Wanner u roest, een vieze geur, oververhitting, verkleuring, verrorming en/of andere onregelmatigheden vaststelt wanner u de accu voor de eerste keer gebruikt, gebruik hem dan nicht verder, maar returneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

Als er een geleidende vreeinde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanner u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen

• Plaats geen geleidende stoffen, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.
  Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator Nieteer ziet om kortsluiting te voorkomen.

SYMBOLEN

WAARSCHUWING

Hieronder staan symbolen aufgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	DS14DSAL / DS18DSAL Snoerloze boor-schroefmachine
	Lees alle waarschuwingen en instructies aandachtig door.
	Alleen voor EU-landen Geef elektrisch gereedschap Niet met het huisvuil mee! Volgens de Europese richtig 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gezrukt elektrisch gereedschap gescheden te worden ingezameld en te worden afgevoerd�<|im_start|>een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
V	Opgegeven voltage
n0	Onbelast toenental
Ls	Lage snelheid

Nederland

Hs Ho	ge snugelid
	Hout
	Metaal
	Kolomschroef
	Houtschroef
	Capaciteit boorkop
	Gewicht
	Boren
	AAN zetten
	UIT zetten
	Koppel de batterij los
	Draaisnelheid veranderen - Hoge snugelid
	Draaisnelheid veranderen - Lage snugelid
(R)	Met de klok mee
(L)	Tegen de klok in

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 150. De standard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

O Indraaien en uitdraaien van kolomschroeven, houtschroeven, zelftappende schroeven enz.
O Boren in verschillende metalen
O Boren in verschillende houtsoorten

TECHNISCHE GEGEVENS

De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 150.

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer van de acculader aan op het stopcontact.

Wanner de stekker van de acculader in het stopcontact wordt gestoken, za het lampje in rood knipperen (met tussenpozen van 1 seconde).

LET OP

Gebruik het elektrisch snoer Niet wanner het beschadigd is. Laat het onmiddelijk repareren.

1. Steek de batterij in de acculader. (Afb. 2)

Steek de batterij stevig in de acculader.

1. Opladen

Wanner er een accu in de acculader worden gedaan, za het opladen beginnen en za het controlelampje continu rood branden.

Wanner de accu volledig is opgeladen, gaat het controleampje rood knipperen. (Metussenpozen van 1 seconde) (Zie Tabel 1)

Aanduidingen van het controelampje De aanduidingen van het controelampje zich zoals aangegeven in Tabel 1, alaar gelang de toestand van de accu of de acculader.

Tabel 1

Aanduidingen van het controleampje
Het controleampjelicht op ofknippert.	Voor het laden	Knippert(rood)	Licht ongeveer 0,5 seconde op. Licht ongeveer0,5 seconde Niet op.(0,5 seconde lang UIT)
	Tijdensopladen	Brandt (rood)	Blijft branden
	Na opladen	Knippert(rood)	Licht ongeveer 0,5 seconde op. Licht ongeveer0,5 seconde Niet op.(0,5 seconde lang UIT)
	Opladenonmogelijk	Flikkert (rood)	Licht ongeveer 0,1 seconde op. Licht ongeveer0,1 seconde Niet op.(0,1 seconde lang UIT)	Er is iets mis metde accu of met deacculader
	Oververhittingstandby	Brandt(groen)(UC18YRSL)	Blijft branden	De accu is oververhit.De accu kan nichtopgeladen worden.(Het opladen wordenhervat wanner deaccu is afgekoeld).
		Knippert(rood)(UC18YFSL)(UC18YGSL)(UC18YKSL)	Licht ongeveer 1 seconde op. Licht ongeveer0,5 seconde Niet op.(0,5 seconde lang UIT)

Over de temperatuur en de oplaadtijd van de accu.

De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2

Tabel 2

Accu\Acculader		UC18YRSL UC18YFSL UC18YGSL UC18YKSL
Oplaadspanning V 14,4 V - 18 V
Gewicht kg 0,6 0,5 0,4 0,35
Geschikte temperatuur voor het opladen 0°C - 50°C
Oplaadtijd voor accucapaciteit, ca. (bij 20°C)
1,3 Ah	min.	20	20	35	35
1,5 Ah	min.	22	22	40	40
2,0 Ah	min.	30	30	60	60
2,5 Ah	min.	35	35	75	75
3,0 Ah	min.	45	45	90	90
4,0 Ah	min.	60	60	120	120
5,0 Ah	min.	75	75	150	150
Aantal accuellen 4 - 10

OPMERKING

De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron.

1. Haal de stekker van het netsnoer van de acculaderuit het stopcontact.
2. Houd de acculader stevig vast en trek de accu eruit. OPMERKING

U要去 de accu na het laden uit de acculader halen en op een veilige plek bewaren.

LET OP

Als de accu worden opgeladen verwijl deze warm is waar dat de accu langereijd op eenplaats lag die werk blootgesteld aan direct zonlicht of omdat de accu zojuist is gebruikt, kan het controleampje van de acculader groen gaan branden of 1 seconde lang oplichten, dan 0,5 seconde Niet oplichten (0,5 seconde uit). In dat geval moet u de accu eerst lately afkoelen voordat u met opladen begint.
- Wonneer het controelampje rood flikkert (elke 0,2 seconde), moet u controleren of er verontreinigingen zijn in de accu-aansluiting van de acculader en deze verwijden als dat het geval is. Als er geen verontreinigingen zijn, is het möglichk dat de accu of de acculader defect is. Breng deze dan maar een officieel servicecentrum.
Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de acculader worden opgeladen eruit is genomen,要去 u minimaal 3 seconden wachtend voordat u de accu opniew in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zich verstreken, is het möglichk dat de accu Niet juist worden opgeladen.

MONTAGE EN GEBRUK

Handeling	Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu	1	151
Opladen	2	151
Veranderen van de instelling van het aantrekkoppel	3	151
Selecteren van de boorstand	4	151

Veranderen van de draaisnelheid	5	151
Verwijderen en aanbrengen van de haak	6	151
Gebruiken van het led-lampje	7	152
Monteren van bitjes	8	152
Omkeren van de draairichting	9	152
Bedieren van de hoofdschakelaar	10	152
Controleren en verrangen van koolborstels	11	152
Selecteren van accessoires	—	153

ONDERHOUD EN INSPECTIE

1. Inspectie van het gereedschap

Omdat gebruik van een botte boor de prestaties verslechtert en kan leiden tot storingen aan de motor, moet u de boor slijpen of verrangen zodia u merkt dat deze versleten is.

2. Inspectie van bevestigsschroeven

Controleer alle bevestigingschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zichn. Draai los zittende schroeven onmiddelijk vast. Doet u dit nicht, dan können ernstige bevaren het gevolg zichn.

3. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrisch gereedschap. Let erkaarom goed op dat de wikkeling Niet beschadigd raakt en/of nat worden met olie of water.

4. Inspectorie van de koolborstels (Afb. 11)

In de motor worden koolborstels gebruikt, die onderhevig zijn aan slijtage. Omdat een te ver versleteen koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te verrangen door een neue wanner deze tot aan of tot bij de "slijtagelimiet" @ versleteen is. Bovendien要去 den koolborstels.altijd schoon gehonden worden en zich vrij in de borstelhoulders konnen bewegen.

OPMERKING

Wanner u de koolborstel verrangt, moet u de HiKOKI koolborstel met codenummer 999054 gebruiken.

Nederland

5. Vervangen van koolborstels

Neem de koolborsteluit door eerst de kap van de borstel te verwijderen en verrolgens een schroevendraaier of ie's dergelijks in het uitsteeksel van de koolborstel te haken. Bij het monteren van de koolborstel moet u de richting zo kiezen dat de uitstekende lip 6 van de koolborstel overeenkomt met het contactgedeelte van de borstelbuis. Duw de koolborstel verrolgensaar binnen met uw vinger. Doe verrolgens de kap van de borstel wee terug.

LET OP

U要去cht de uitstekende lip van de koolborstel in het contactgedeelte van de borstelbuis passen. (Het maakt nicht uit welke van de twee uitstekende lippen u gebruikt.) U要去 hier goed op letten, want een eventuele fout hiermee kan resulteren in een verrorming van de uitstekende lip van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

6. Reinigen van de behuizing

Wanneer de boor-schroefmachine vuil is, veegt u deze af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoff en zoals benzine of verfverdunner, want deze konnen het plastic verrormen of zelfs smelten.

7. Opbergen

Bewaar de boor-schroefmachine op eenplaats met een temperatuur van minder dan 40^ en buiten het bereik van kinderen.

OPMERKING

Controleer of de accu volledig is geladen als deze gedurende langere tijd za worden opgeslagen (3 maanden of langer). Een accu met een Kleinere capaciteit kan möglichk Niet worden opgeladen als hij langdurig opgeborgen is geweest.

OPMERKING

Opbergen van lithium-ion accu's Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het möglichk dat de accu Niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel werk verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een neue accu aan te schaff en.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijké informatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik alkijd een van onder den once voorgeschreven originele accu's. Wij kan den de veilighed en prestatie van ons snoerloos elektrisch gereedschap Niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of verranging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijkke/landspecifi eker Richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van fouitief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat u,achterin deze handleiding aantreft aan een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 99 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 88 dB (A)

Onzekerheid K: 3 dB (A).

Draag gehoorbescheming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Boren in metaal:

Trillingsemissiewaarde _n D = 5,9m / s^2

Onzekerheid K = 1,5m / s^2

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standard testmethode en kan worden gebruikt om meertere gereedschappen met elkaar te vergelijkden.

U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling.

WAARSCHUWING

De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gelebruikt.
Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zich op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanner dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Purtati protectie auditiva.
