Produkttyp	Sladdlös borrskruvdragare
Märke	HiKOKI
Modell	DS14DSAL
Nominell spänning	14,4 V
Tomgångshastighet (låg hastighet)	0 – 300 min-1
Tomgångshastighet (hög hastighet)	0 – 1500 min-1
Borrdjup i trä	38 mm
Borrdjup i metall	13 mm
Borrdjup för maskinskruv	6 mm
Borrdjup för träskruv	8 mm
Chuckkapacitet	1,5 – 13 mm
Vikt	1,4 kg
Batterityp	Litiumjon
Kompatibel laddare	UC18YRSL / UC18YFSL / UC18YGSL / UC18YKSL
Laddtid (batteri 1,5 Ah)	Ca 22 minuter (vid 20°C)
Antal vridmomentlägen	22 + borrläge
Belysning	Inbyggd LED
Bältehake	Ja, avtagbar
Ljudtrycksnivå	88 dB(A)
Ljudeffektnivå	99 dB(A)
Vibration (borrning i metall)	5,9 m/s²

Vanliga frågor - DS14DSAL HiKOKI

Hur laddar jag batteriet?

Anslut laddaren till ett vägguttag, sätt sedan i batteriet. Den röda lysdioden blinkar under laddning. När det är laddat blinkar lysdioden snabbare. Koppla bort laddaren och ta ur batteriet.

Hur ställer jag in vridmomentet?

Vrid vridmomentjusteringsringen för att välja en av de 22 numrerade positionerna (1 till 22) eller borrläget (borrsymbol). Ju högre siffra, desto starkare vridmoment.

Vad gör jag om batteriet inte laddas?

Kontrollera att batteriet är ordentligt isatt och att laddaren är ansluten. Om den röda lysdioden blinkar snabbt (0,2 s) kan det finnas ett främmande föremål i kontakten eller ett fel. Låt batteriet svalna om det är varmt. Kontakta en auktoriserad service om problemet kvarstår.

Hur ändrar jag rotationshastigheten?

Se till att strömbrytaren är i avstängt läge, skjut sedan hastighetsväljaren till hög (H) eller låg (L) position. Låg hastighet (0-300 varv/min) är för skruvning, hög (0-1500 varv/min) för borrning.

Hur installerar jag bältehaken?

Fäst haken med den medföljande skruven. Se till att den är ordentligt åtdragen för att undvika skador. Haken kan tas bort eller flyttas till andra sidan.

Hur byter jag kolborstar?

Ta bort borstlocken, använd sedan en platt skruvmejsel för att lossa de utslitna borstarna. Sätt i de nya borstarna (ref. 999054) med spiken riktad mot kontaktdelen. Sätt tillbaka borstlocken.

Vad är maximalt borrdjup?

För trä: 38 mm, för metall: 13 mm, för maskinskruv: 6 mm, för träskruv: 8 mm. Använd borrar som är lämpliga för materialet.

Hur använder jag LED-ljuset?

LED-lampan tänds automatiskt när du trycker på strömbrytaren. Den lyser upp arbetsområdet. Titta inte direkt in i ljuset för att undvika ögonskador.

Vilka batterier är kompatibla med denna modell?

Använd endast HiKOKI litiumjonbatterier med spänningen 14,4 V (serie BSL14xx) eller 18 V (serie BSL18xx). Användning av andra batterier kan skada verktyget och ogiltigförklara garantin.

Hur förvarar jag batteriet under längre tid?

För en period på 3 månader eller mer, ladda batteriet fullt innan förvaring. Förvara det på en torr och sval plats (under 40°C). Undvik att metallspån samlas på kontakterna.

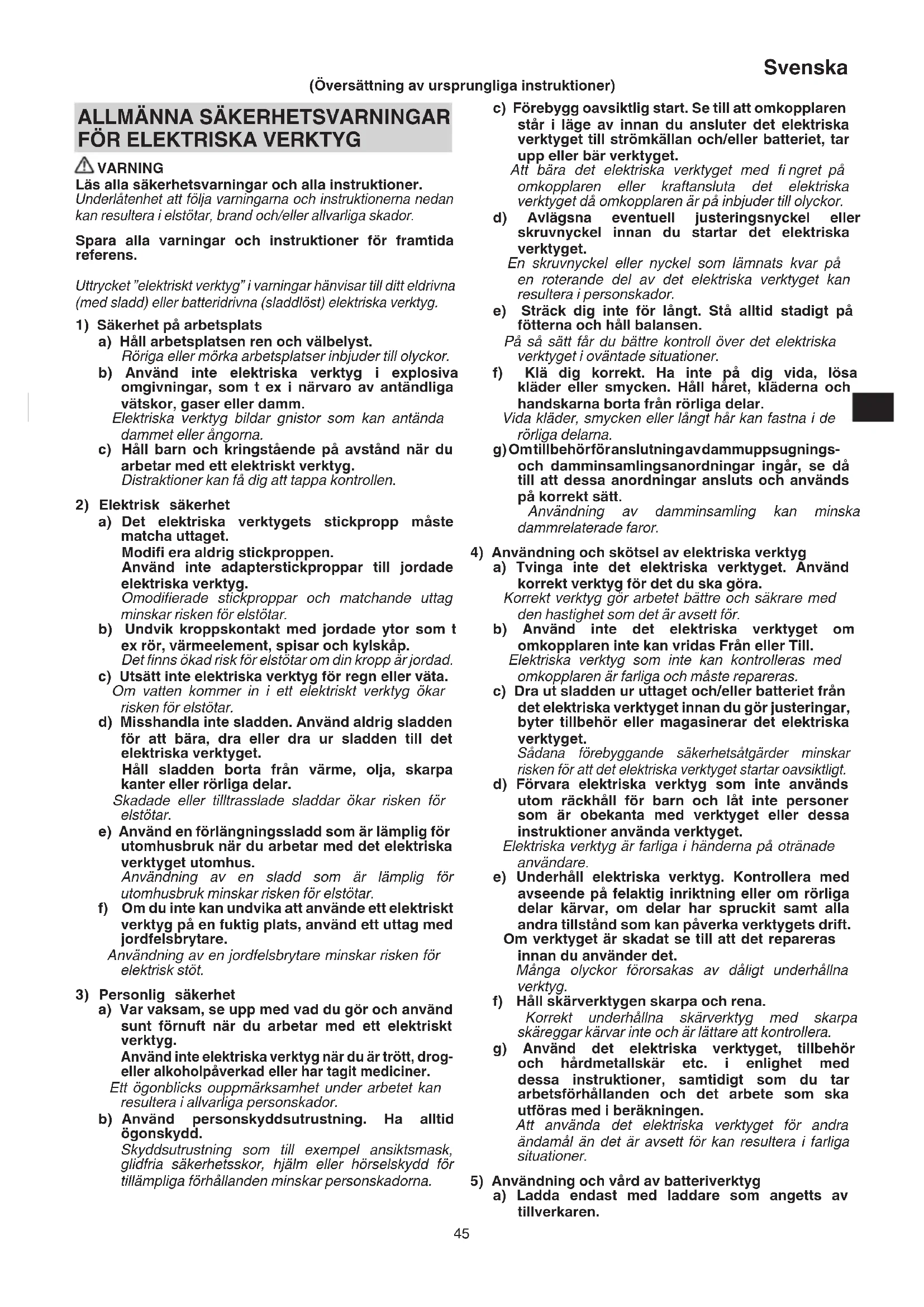

BRUKSANVISNING DS14DSAL HiKOKI

(Oversätting av ursprungliga instruktioner)

ALLMÄNNASAKERHETSVARNINGAR FÖRELEKTRISKA VERKTYG

WARNING

Läs alla sakerhetsvarningar och alla instruktioner. Underlætenhet att folja varningarna och instruktionerna nedan kan resultera i elstotar, brand och/eller allvarliga skador.

Spara alla varninger och instruktioner for framtida referens.

Uttrycket "elektriskt verktyg" i varninger hanvisar till ditt eldrivna (med sladd) ell batteridrivna (sladdlost) elektriska verktyg.

1) Sakerhet pa arbetsplats

a) Häll arbetsplatsen ren och välbelyst.

Rörga ellermörkaarbetsplatserinbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i narvaro av antändiga vātskor, gaser aller damm.

Elektriska verktyg bildar gnistor som kan antanda dammet aller angorna.

c) Hall barn och kringstaende på avstand nar du arbetar med ett elektriskt verktyg.

Distractioner kan fà dig att tappa kontrollen.

2) Elektrisk sakerhet

a) Det elektriska verktygets stickpropp maste matcha uttaget.

Modifi eraldrig stickproppen.

Använd inte adapterstickproppar till jordade elektriska verktyg.

Omodifierade stickproppar och matchande uttag minskar risken for elstotar.

b) Undvik kroppskontakt med jordade ytor som t ex rör, varmeelement, spasar och kylskap.

Det finns ökad risk für elstötar om din kropp ár jordad.

c) Utsatt inte elektriska verktyg for regn aller vata. Om vattenkommen in i ett elektriskt verktyg okar risken for elstotar.

d) Misshandla inte sladden. Använd aldrig sladden for att bara, dra eller dra ur sladden till det elektriska verktyget. Häll sladden borta frän varme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar okar risken for elstotar.

e) Använd en forlängningssladd som ar lamplig für utomhusbruk nar du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som ar lamplig for utomhusbruk minskar risken for elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en faktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken for elektrisk stöt.

3) Personlig sakerhet

a) Var vaksam, se upp med vad du gör och använd sunt fornuft nar du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg nar du arrott, drogeller alkoholpaverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultedera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrusting som till exempli ansiktsmask, glidfria sakerhetsskor, hjalm erler horselskydd for tillampliga forhallanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren stär i läge av innan du ansluter det elektriska verktyget till strömköllan och/eller batteriet, tar upp eller bar verktyget.

Att bāra det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget dā omkopplaren ar på inbjuder till olyckor.

d) Avlagsna eventuell justeringsnyckel aller skruvnyckel innan du startup det elektriska verktyget.

En skruvnckel aller nyckel som lammats kvar pa en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte für langt. Stå alltid stadigt på fötterna ochhall balansen.

Pá sá satt fár du bättre kontroll over det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, sösa kläder eller smycken. Håll haret, kläderna och handskarna borta frän rörliga delar.

Vida kläder, smycken aller langt HAR kan fastna i de rörliga delarna.

g) Omtillbehörforansluttingavdammuppsugningsoch damminsamlingsanordninger ingár, se dà till att dessa anordninger ansluts och används på korrekt satt.

Användning av damminsamling kan minskadammrelaterade faror.

4) Använding och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg für det du sca gora.

Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det ar avsett for.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Frän eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren ar farliga och maste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet fran det elektriska verktyget innan du gör justeringar, byter tillbehör erer magasinerar det elektriska verktyget.

Sádana forebyggande sakerhetsatgärder minskar risken for att det elektriska verktyget startar oavsiktigt.

d) Forvara elektriska verktyg som inte används utom räckhäll for barn och låt inte personer som ar obekanta med verktyget aller dessa instruktioner använda verktyget.

Elektriska verktyg ar farliga i händerna pa otrānade användare.

e) Underhäll elektriska verktyg. Kontrollera med avseeende på felaktig inrikting eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan päverka verktygets drift.

Om verktyget ar skadat se till att det repareras innan du anvander det.

Många olyckor Förorsakas av dāligt underhällna verktyg.

f) Häll skärverktygen skarpa och rena.

Korrekt underhällna skärverktyg med skarpa skäreggar kärvar inte och ar lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hardmetallskar etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsforhällanden och det arbete som skautforas med i beräkningen.

Att anvanda det elektriska verktyget for andra andamål an det ar avsett for kan resulteda i farliga situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.

Svenska

En laddare som passar for en typ av batteri kan orsaka brandfara om den anvand med ett annat batteri.

b) Använd verktyg endast med specifici kt avsedda batteri.

Användning av annat batteri kan ansaka risk for skada eller brand.

c) När batteriet inte används Förvara det franskilt fran andra metallfremål sö som gem, mynt, nycklar, spikar, skruvar eller andra metallfremål som kan ansaka anslutning fran en pol till en annan.

d) Vid oriktigt handhavande kan vatska komma ut fran batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vatskakommen i ogonen sok medicinsk hjalp.

a) Låt en kvali cerad reparator utföra service pà ditt elektriska verktyg och använd bara identiska reservdeler.

Detta garanterar att det elektriska verktyget alltid ar sakert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Hàll barn och bräckliga personer på avständ.

När verktygen inte används skadeforallas utom räckhällfor barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN BORRSKRUVDragARE

1. Använd extrahandtag(en) om det/de levereras med verktyget.

Om du förlar kontrollen über verktyget kan det orsaka persorskada.

1. Håll det elektriska verktyget vid isolerade greppytor när du utfor att arbete där kaptillbehöret eller fästet kan komma i kontakt med gömda kablar.

Kaptillbehör eller fästen somkommen i kontakt med en "ledande" ledning kan göra utsatta metalldilar pa det elektriska verktyget "edande"och ge operatoren en stöt.

YTTERLIGARE SAKERHETSVARNINGAR

1. Se till att omrādet som sca borras ār helt fritt frān gōmda hinder, inklusive elektriska ledninger, vatten eller gasledninger. Borra i ovan namnda kan leda till elektrisk stöt eller kortslutning, gaslackage eller andra faror som kan orsaka allvarliga olyckor eller skador.
2. Se till att hälla verktyget ordentligt under användning. Om du inte gör det kan det resultera i olyckor eller skador.
3. Fäst arbetsstycket. Ett arbetsstycke som klåms fast med klämanordningar eller i en tving hälls fast mycket säkrare an for hand.
4. lordningställande och kontroll av arbetsmiljö Kontrolera att arbetsmiljön ar lamplig genom att folja sakerhetsföreskriften.
5. Se till att inga främande foremal hamnar i verktyget genom batteriöppningen aller uttagen.
6. Ta aldrig isär vare sig det uppladdningsbara batteriet aller laddningsaggregatet.
7. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk strom och overhetting. Det leder till brannskada eller skada pa batteriet.

8. Kasta inte batteriet i oppen eld. Om batteriet blir brant kan det explodera.

9. Sā snart batteriets afterladdningstid blir für kort für verktygets practiska använding, skall du Föra eller skicka batteriet till Återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

10. Se till att inga foremål erller främande ämn hemnarn i laddningsaggregatets ventilationshal. Isattning av metallforemål erller lattantändiga objekt i ventilationshålenkommen att resultera i elektriska överslag och skador på laddningsaggregatet.
11. När verktygsspetsen monteras i en spärrlös chuck maste chuckhylsan dras at ordentlich. Om chuckhylsan inte ar ordentlich atdragen kan verktygsspetsen glida aller falla ur och orsaka skada.
12. Se till att brytaren ar avslagen när du andrar rotationshastigheten med hastighetsomkopplaren. Att andra hastigheten medan motorn roterarkommen att skada växlarna.
13. Borrsockeln kan inte stallas in i ett lage mellan siffrorna "1, 3, 5 ... 22" erler punkterna. Anvand inte nar borrsockeln ar i ett lage mellan siftran "22" och strecket i mitten av borrmarket. Det kan skada maskinen.
14. Paus vid langvarig användning.
15. Motorn kan stanna nar verktyget überbelastas. Om detta skulle hända, släpp upp verktygets brytare och avlågsna orsaken for überbelastningen.
16. Det kan hända att motorn fastnar och borren stannar när du borrar. När du använder maskinen som en borr, bör du vara försiktig sa att motorn inte lases fast.
17. Om motorn lases, slå omedelbart av strommen. Om motorn ar last under en langre stund kan motorn eller batteriet brannas.
18. Användning av batteri under kalla Förhällanden (kallare an 0^ ) kan ibland resultera i svagare Åtdragningsmoment och nedsatt arbetsförmåga. Detta ar emellertid ett temporär fenomen, somkommen att ätergå till normalt tillstand nar batteriet blir uppvärmt.
19. Se till att satta fast kroken ordentlich. Om kroken inte sitter ordentlich kan det leda till en olycka.
20. Titta inte direkt in i Ijuset. Det kan ortsaka skador pa ogonen.
21. Denna produit innehälter en stark permanent magnet i motorn.

Observera foljande när det gäller span som fastnar på verktyget och effekten av permanentmagneten på elektroniska encheter.

Placera inte verktyget på en arbetsbänk eller arbetsytadär metallspan finns.
Spanen kan fastna pa verktyget och orsaka skada aller Funktionsfel.
O Om span har fastnat pa maskinen, vidrOR den inte. Avlagsna spanen med en borste.
Om du inte gör detta kan skada uppsta.
Använd inte verktyget i narheten av precisionsapparater sā som mobiltelefoner, magnetkort aller elektroniska minnen.
Om du gör detta kan det leda till driftstörning, felfunktion aller forlust av data.

WARNING FÖR LITIUMJONBATTERI

For att forlanga livstiden ar litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I handelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta ar inget fel utan att resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn. I detta fall ladda omedelbart upp det.

2. Om verktyget ar überbelastat kan motorn stanna. Om sa harder slapp knappen pa verktyget och ta atgarda orsaken till overbelastningen. Du kan anvanda det igen nar det svalnat.

3. Om batteriet overhettas under for hog belastning kan batteriet ta slut.

Om detta harder, sluta anvanda batteriet och lát det svalna. Du kan anvanda det igen nar det svalnat.

Vidare, var god beakta foljande varninger och foreskrifter. VARNING

For att forebygga lackage fran batteri, varmeutveckling, rok, explosion och eldsvada, var god beakta foljande forsiktighetsatgarder.

1. Se till att damm och smuts inte samlas pa batteriet.
   O Vid arbete se till att damm och smuts inte faller på batteriet.
   Se till att eventuelt damm och smuts som faller pa det elektriska verktyget vid arbete inte samlas pa batteriet.
   O Forvara inte batteri som inte anvands på en plats dar de utsats for damm och smuts.
   Innan forvaring av ett batteri avlagsna eventuelt damm och smuts som har fastnat pa det och forvara det inte tillsammans med metallforemål (skruvar, spikar etc.).
2. Gör inte hal i batteri med skarpa foremål sā som spik, slå med hammare, stampa päl erller kasta foremål päl erller utsätt batteriet För fysisk pafrestning.
3. Använd inte uppenbarigt skadat batteri eller batteri som ar deformerat.
4. Använd inte batteriet med polerna omvända.
5. Anslut inte direkt till ett elektriskt uttag eller uttaget for cigarettändare i en bil.
6. Använd inte batteri für andra syften an de som anges.
7. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.
8. Utsatt inte batteriet for hoga temperaturer aller högt tryck sa som i en mikrovågsugn, hartork aller högtrycksbehällare.
9. Håll borta frän eld sö snart lækage eller illaluktande lukt upptäcks.
10. Använd inte på plats)där stark statisk elektricitet skapas.
11. Om batteriet lacker, luktar illa, blir varmt, missfargat ellerr missformerat ellr pa nagot satt upplevs som onormalt vid anvandning, laddning ellr forvaring, ta omedelbart bort det fran verktyget ellr batteriladdaren och sluta anvanda det.

FORSIKTIGT

1. Om vatska som lacker fran batterietkommen i ogonen gnid inte ogonen och skolj dem val med friskt rent vatten fran en kran och kontakta omedelbart medicinsk hjalp. Om inget gors kan vatskan orsaka ogonproblem.
2. Om vatskankommenikontaktmedinhudeller dina klader, tvatta omedelbartvalmed rentvatten sa som fran en kran.

Det fi nns en chans att det kan orsaka hudirritation.

1. Om du upptäcker rost, dalg lukt, overhettning, missfargninq, deformering och/eller andra ovanligheter纳税 du anvander batteriet for forsta gangen anvand det inte utan lamna tillbaka det till din aterforsaljareller handlare.

WARNING

Omett främnde elektriskt ledande materialkommen i kontakt med batteriets anslutningar, kan batteriet kortslutas ochfororsakabrand.Vidforall litiumjonbatterier,se till att folja nedanstäende anvisningar.

• Placerainte ledande foremal som spikar och ledninger i stal eller koppar i forvaringsfacket.
  For att undvika kortslutning, montera batteriet i verktyget ell er satt pa batteriskyddet vid forvaring for att dolja ventilatorn.

SYMBOLER

WARNING

Nedan visas de symboler som anvands for maskinen. Se till att du forstar vad de betyder innan verktyget anvands.

	DS14DSAL / DS18DSAL Batteridriven borrskruvdragare
	Läs alla sakerhetsvarningar och alla instruktioner.
	Gäller endast EU-länder Elektriska verktyg fär inte kastas i hushållssoporna! Enligt direktivet 2002/96/EG som avser öldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning skä uttjänta elektriska verktyg sorteras分开 at seriching.
V Märksänning
n0	Hastighetutan belastning
Ls Låg hastighet
Hs Hög hastighet
	Trä
	Metall
	Maskinskruv
	Träskruv
	Kapacitet borrchuck
kg	Vikt
	Borrning
I	Slå PÅ
	Slå AV
	Koppla loss batteriet
H	Ändra rotationshestighet - Hög hastighet
L	Ändra rotationshestighet - Låg hastighet
R	Rotation medurs
L	Rotation moturs

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehälter paketet tillbehören listade på sidan 150.

Standardtilbehoren kan andras utan foregående meddelande.

ANVÄNDNINGSOMRÄDEN

Iskruvning och borttagning av maskinskruvar, traskruvar, sjalvgangande skruvar, m.m.
O Borning i olika slags metaller
Borrning i olika slags tra

TEKNISKA DATA

Tekniska data for maskinen Återfinns i tabellen på sidan 150.

ANMÄRKNING

Beroende på HiKOKIs kontinueleriga forsknings- och utvecklingsarbete, forbehäller HiKOKI ratten tilländringar av tekniiska datautan foregående meddelande.

BATTERILADDNING

Ladda upp batteriet enligt de foljande anvisiningarna innan du anvanderitt elektriska verktyg.

1. Anslut laddarens nätkabel till ett natuttag.

Kontrollampankommenattblinka i rott (med intervaller pa 1 sekund) after anslutning av natkabel till laddaren. FORSIKTIGT

Använd inte elkablar om de ar skadade. Se till att fá de reparerade omedelbart.

1. Satt i batteriet i laddaren. (Bild 2)

Satt i batteriet ordentigt i laddaren.

1. Laddning

Laddningen sats igang after batteriets isattning in laddaren. Signallampan lyser i rott.

När batteriet blir fullt laddadkommen signallampan att blinka rdd. (Med intervaller pa 1 sekund) (Se Tabell 1)

Hur signallampan lyser/blinkar till

Hur signallampan lyser/blinkar till fore laddnings-start, under pagäende laddning och after slufford laddning visas i nedanstäende Tabell 1.

Tabell 1

Signallampans indikationer
Indikeringslampan lyser eller blinkar.	Färe laddning Blink	Lýser 0,5 sekunder. Lyser inte 0,5 sekunder.(slåckt 0,5 sekunder)
	Under pågående laddning	Lyser ihållande
	Laddningen fullbordad	Lýser 0,5 sekunder. Lyser inte 0,5 sekunder.(slåckt 0,5 sekunder)
	Går inte att ladda	Lýser 0,1 sekunder. Lyser inte 0,1 sekunder.(slåckt 0,1 sekunder)		Fel i batteriet eller laddaren
	Överhettad beredskapSLage	Lyser grön(UC18YRSL)	Lyser ihållande	Batteriet överhettat.Kan inte ladda.(laddningkommen att böjar Nar batteriet svalnat).
		Lýser 1 sekund. Lyser inte 0,5 sekunder.(slåckt 0,5 sekunder)

Angäende temperaturer och laddningstid for batteriet.
Temperaturer och laddningstider blir som visas i Tabell 2

Tabell 2

Laddare Batteri		UC18YRSL UC18YFSL UC18YGSL UC18YKSL
Laddningsspanning V 14,4 V - 18 V
Vikt	kg	0,6	0,5	0,4
Temperaturer vid vilka batterierna kan laddas		0°C - 50°C
Laddningsid För batterikapacitet, ca. (vid 20°C)
1,3 Ah	min.	20	20	35
1,5 Ah	min.	22	22	40
2,0 Ah	min.	30	30	60
2,5 Ah	min.	35	35	75
3,0 Ah	min.	45	45	90
4,0 Ah	min.	60	60	120
5,0 Ah	min.	75	75	150
Antal battericeller		4-10

ANMÄRKNING

Laddningstiden kan variera enigt omgivningstemperaturen och natspanningen.

4. Dra ut laddarens natkabel ur natuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMARKNING

Kom ihag att dra ut batteriet ur laddaren after anvandning och att spara det.

FÖRSIKTIGT

Det kan hända att signallampan på laddaren lyser grön under 1 sekund och släcks under 0,5 sekunder (av 0,5 sekunder) nar batteriet laddas medan det blivit varmt, beroende av att det fätt ligga i solen eller nar det sätts i laddaren strax after avslutat bruk. Om detta ar fallet, lát batteriet svalna Först innan du startup uppladdning.
När signallampan börjar flmra snabbt i rott (med intervaller om 0,2 sekunder) mäste batteriets isättningsöpping kontrolleras for främande ämnen, som mäste tas bort. Om det inte fi nns nagra främande foremal ar det troligt att det ar fel pa batteriet aller laddaren. Ta den till en auktoriserad serviceverkstad.
Vanta minst 3 sekunder innan du satter i batteriet igen for att fortsatta laddningen, aftersom det tar ungefär 3 sekunder for den inbyggda mikrodatorn att upptäcka att batteriet som laddas med laddaren tagits ur. Om batteriet sats i igen inom 3 sekunder kanske det inte laddas korrekt.

MONTERING OCH ANVÄNDNING

Åtgård	Bild	Sida
Borttagning och isättning av batteri	1	151
Laddning	2	151
Justering av ätdragningsmomentet	3	151
Val av plats För borrning	4	151
Ändering av verktygets rotationshastighet	5	151
Borttagning av monteringskroken	6	151
Användning av LED-ljuset	7	152
Verktygsspetsens montering	8	152
Vända rotationsriktningen	9	152
Startomkopplarens manövrering	10	152
Kontroll och byte av kolborste	11	152
Val av tillbehör	-	153

UNDERHÄLL OCH INSPEKTION

1. Oversyn

Eftersom användning av ett slott och skadat verktyg minskar arbetseffektiviteten eller resulterar i motorns overhettning, skall verktyget slipas ull bytas ut mot ett nytt sa snart det börjar bli slitet.

2. Knotroll av skruvforband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de ar ordentligt fastdragna. Om nçön av skruvarna skulle lossa, dra omedelbart at dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhall

Motorns linding kan sāgas utgōrā maskinens hjärtá. Var mycket fösiktig sa att lindningen intekommen till skada och/eller utsäts for olja eller vatten.

4. Kontroll av kolborstar (Bild 11)

Kolborstarna i motorn ar forbruksartiklar och utsatts for slitage. Byt alltid ut kolborsten mot en ny sa snart den ar sliten ell nara avnotningsgransen 已 , eftersom en sliten kolborste kan vara orsak till motorfel. Se ocksa till att kolborstarna ar rena och ror sig fritt i kolhallarna.

ANMARKNING

Se till att anecd en ny kolborste tillverkad av HiKOKI (codnr 999054) vid byte av kolborste.

5. Byte av kolborste

Ta ut den forbrukade kolborsten genom att forst ta loss borsthylsan och sedan haka tag i utbuktningen pa kolborsten med en vanlig skruvmejsel aller liknande. Vid montering av kolborsten, välj riktning sa att kolborstens nagel ⑥ passar med kontaktdelen ⑨ hos borströret. Tryck sedan in den med ett fi nger. Slutligen, montera borsthuven.

FÖRSIKTIGT

Var mycket noga med att skjuta in nageln pakovolborsten i kontaktdelen på borstmunstyckets utsida. (Välj en av det vå naglar som fi nns tillgangliga.)

Det är ytterst viktigt att detta görs på korrekt sätt. Felaktig montering kan resultera i att nageln på kolborsten deformeras, vilket i sin tur kan orsaka tidigt motorfel.

När maskinen blir smutsig, torka av den med en mjuk torr trasa eller en trasa som fuktats med en mild tvållösning. Använd aldrig klorösninger, bensin eller thinner då de smälter plast.

7. Forvaring

Förvara maskinen på att stälde)där temperaturen inte.
overstiger 40^ ochdär inte barnkommen at den.

ANMARKNING

Se till att batteriet ar fulladdat om det ska forvaras for en langre tid (tre manader erler mer). Batterier med lagre kapacitet kommer kanske att laddas ur om de lagras for en langre tid.

ANMARKNING

Fövaring av litiumjonbatterier.

Se till att litiumjonbatterier ar fulladdade innan de forvaras.

Längre forvaring av batterier med en lag laddning kanresultera i forsamrad prestanda, vasantigt minskadanvandningstid for batterier och det kan ocksla leda tillatt batterier inte kan behalla en laddning.

Men vasantigt minskad användningstid for batterier kan Återställas genom upprepad laddning och användning av batterierna två till fem gänger.

Om batteriernas användningsid Förblir extrem kont køven after upprepad laddning och användning, anse att batterierna ar slut och köp nya batterier.

FÖRSIKTIGT

Vid använding och underhäll av elverktyg mäste de sakerhetsbestammelser och standarder som gäller i respective land iakttas.

Viktigt meddelande for batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera sakerheten och prestanda für vara batteridrivna elektriska verktyg som används med andra batterier an de vi anvisat eller nar batterier har tagits isär och modifi erats (sà som isärtagning och utbyte av celler aller andra inre delar).

GARANTI

Vi garantar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestammelser. Denna garanti tacker inte defekter aller skada på grund av felaktig använding, missbruk aller normal forslitting. Vid reklamation, var god att skicka det elektriska verktyget, ej isäraget, med GARANTIBEVIS som hittas i slutet påenna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angäende buller och vibrationer

Uppmatta varden har bestamts enligt EN60745 och fastställt s enlighet med ISO 4871.

A-vagl ljudeffektniva: 99 dB (A) A-vagl judtrycksniva: 88 dB (A) Osakerhet K:3 dB (A)

Använd hörskydd.

Vibration totalvarden (triax vektorsumma) har bestamts enligt EN60745.

Borra i metall: Vibrationsavgivning varde _h D = 5,9m / s^2 Osakerhet K=1,5 m/s

Det angivna totalvardet for vibrationer har matts enligt en standardtestmetod och kan anvandas vid jamforelse av verktyg.

Det kān ochsā användas vid preliminäruppskattning av exponering.

WARNING

Vibrationsavgivning under verkligt anvandande av elverktyget kan skilja sig fran det angivna totalvdet beroende pa det satt som verktyget ar anvant pa.
- Identifiera sakerhetsatgärder som kan utforas for att skydda operatoren som baseras pa en uppskattning av utsätting i verkligehen (tar med i beräkningen alla delar av användandet sa som nar verktyget ar avstängt och;när det körsa tomgang utover ut da startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuierlga forsknings- och utvecklingsarbete, forbehaller HiKOKI ratten till andringar av teknska datautan foregående meddelande.

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL

Laes alle sikkerhedsadvorsler og alle instruktioner.

Det kan medfrole elektrisk stod, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholds.

1) Sikring på arbeidsområdet

Mister du kontrollen kan det före til personskade.
