DS14DSAL - Fúró HiKOKI - Ingyenes használati útmutató

Terméktípus	Vezeték nélküli fúró-csavarozó
Márka	HiKOKI
Modell	DS14DSAL
Névleges feszültség	14,4 V
Üresjárati fordulatszám (alacsony fordulatszám)	0 – 300 min-1
Üresjárati fordulatszám (magas fordulatszám)	0 – 1500 min-1
Fa fúrókapacitás	38 mm
Fém fúrókapacitás	13 mm
Gépi csavar fúrókapacitás	6 mm
Facsavar fúrókapacitás	8 mm
Tokmány kapacitás	1,5 – 13 mm
Súly	1,4 kg
Akkumulátor típusa	Lítium-ion
Kompatibilis töltő	UC18YRSL / UC18YFSL / UC18YGSL / UC18YKSL
Töltési idő (1,5 Ah akkumulátor)	Körülbelül 22 perc (20°C-on)
Nyomatékbeállítások száma	22 + fúrás pozíció
Világítás	Beépített LED
Övkampó	Igen, eltávolítható
Hangnyomásszint	88 dB(A)
Hangteljesítményszint	99 dB(A)
Rezgés (fémfúrás)	5,9 m/s²

Gyakran ismételt kérdések - DS14DSAL HiKOKI

Hogyan kell tölteni az akkumulátort?

Csatlakoztassa a töltőt egy hálózati aljzathoz, majd helyezze be az akkumulátort. A piros LED villog töltés közben. Töltés után a LED gyorsabban villog. Húzza ki a töltőt és vegye ki az akkumulátort.

Hogyan kell beállítani a meghúzási nyomatékot?

Forgassa el a nyomatékbeállító gyűrűt a 22 számozott pozíció (1-22) vagy a fúrási pozíció (fúrószimbólum) kiválasztásához. Minél nagyobb a szám, annál erősebb a nyomaték.

Mit tegyek, ha az akkumulátor nem töltődik?

Ellenőrizze, hogy az akkumulátor megfelelően van-e behelyezve és a töltő be van-e dugva. Ha a LED gyorsan (0,2 s) pirosan villog, idegen tárgy lehet a csatlakozóban vagy hiba áll fenn. Hagyja lehűlni az akkumulátort, ha forró. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot egy hivatalos szervizzel.

Hogyan kell megváltoztatni a forgási sebességet?

Győződjön meg arról, hogy a kapcsoló ki van kapcsolva, majd csúsztassa a sebességválasztót magas (H) vagy alacsony (L) állásba. Az alacsony fordulatszám (0-300 ford/perc) a csavarokhoz, a magas (0-1500 ford/perc) a fúráshoz való.

Hogyan kell felszerelni az övkampót?

Rögzítse a kampót a mellékelt csavar segítségével. Győződjön meg arról, hogy szorosan meg van húzva a sérülések elkerülése érdekében. A kampó eltávolítható vagy áthelyezhető a másik oldalra.

Hogyan kell cserélni a szénkeféket?

Távolítsa el a kefék fedeleit, majd egy lapos csavarhúzóval távolítsa el az elhasználódott keféket. Helyezze be az új keféket (ref. 999054) úgy, hogy a köröm az érintkező részbe illeszkedjen. Tegye vissza a fedeleket.

Mi a maximális fúrási kapacitás?

Fához: 38 mm, fémhez: 13 mm, gépi csavarokhoz: 6 mm, facsavarokhoz: 8 mm. Használjon az anyagnak megfelelő fúrószárakat.

Hogyan kell használni a LED világítást?

A LED automatikusan bekapcsol, amikor megnyomja a kapcsolót. Megvilágítja a munkaterületet. Ne nézzen közvetlenül a fénybe a szemkárosodás elkerülése érdekében.

Mely akkumulátorok kompatibilisek ezzel a modellel?

Kizárólag HiKOKI lítium-ion akkumulátorokat használjon 14,4 V (BSL14xx sorozat) vagy 18 V (BSL18xx sorozat) feszültséggel. Más akkumulátorok használata károsíthatja a szerszámot és érvénytelenítheti a garanciát.

Hogyan kell hosszú távon tárolni az akkumulátort?

3 hónapos vagy hosszabb időszakra teljesen töltse fel az akkumulátort tárolás előtt. Tárolja száraz, hűvös helyen (40°C alatt). Kerülje a fémforgács felhalmozódását a csatlakozókon.

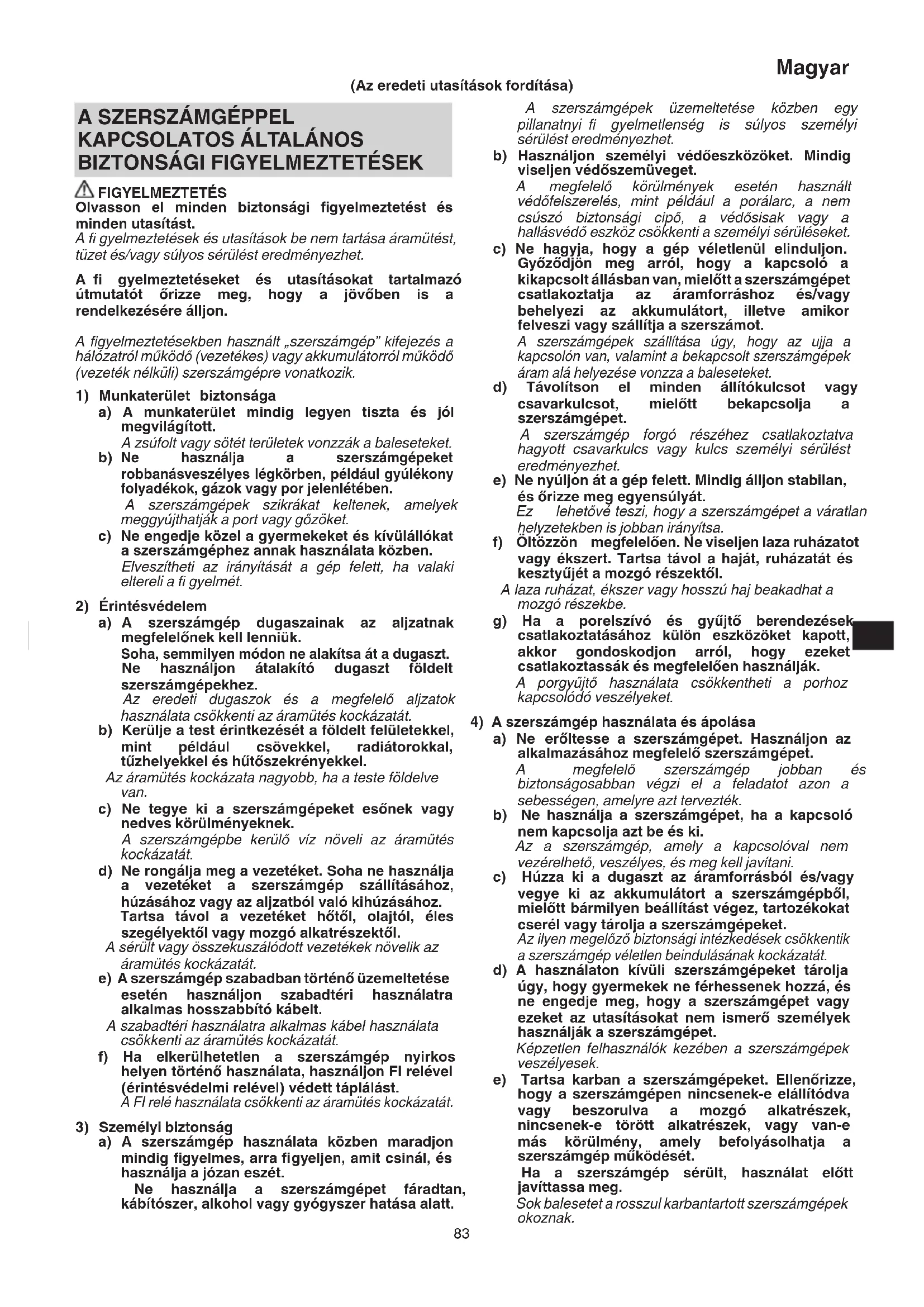

HASZNÁLATI ÚTMUTATÓ DS14DSAL HiKOKI

Olvasson el mindedBiztonsagi figyelmeztetest es.
mindenutasitast.

A fi gyelmeztetesek es utasitask be nem tartasa aramutest, tuzet es/vagy sulyos serulest eredmenyezhet.

A fi gyelmeztetešeket és utasításokat tartalmazó utmutatóörizge meg, hogy a jovöben is a rendelkezésere alljon.

A figyelmeztetesekben hasznalt „szerszamgep" kifejezes a halozatról mukódo (vezetékes) vagy akkumulatorrol mukódo (vezeték nélkuli) szerszamgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jol megvilágított.
Azsufolt vagy sotet teruletek vonzzak a baleseteket.
b) Ne használja a szerszámgepeket robbanásveszélyes legkörben, peldául gyúlékony folyadékok, gazok vagy por jelenlétében.

A szerszámgepek szikrákat keltenek, amelyek meggyujthajak a port vagy gożoket.

c) Ne engedje köl a gyermekeket es kivulllokat a szerszamgephez annak hasznalata kozben.

Elveszitheti az irányításat a gép felett, ha valaki eltereli a fi gyelmét.

2) Érintésvédélem

a) A szerszámgep dugaszainak az aljzatnak megfelelonek kell lenniuk.

Soha, semmilyen módon ne alakitsa át a dugaszt.
Ne használjon átalakíto dugaszt foldelt szerszámgepekhez.

Az eredeti dugaszok és a megfelelo aljatok hasznalata csokkenti az aramutes kockazatat.

b) Kerülje a test erintkezését a foldelt felületekkel, mint példaul csövekkel, radiatorokkal, tuzhelyekkel és hútoszekrénéyekkel.

Az aramütes kockázata nagyobb, ha a teste földelve van.

c) Ne tegye ki a szerszámgepek esonek vagy nedves körülmenyeknek.

A szerszámgepbe kerul'o viz noveli az aramutes kockazatát.

d) Ne rongálja meg a gezetéket. Soha ne használá a gezetéket a szerszámgép szallitásához, húzasához vagy az aljzból valo kihúzasához. Tartsa távol a gezetéket hótól, olajól, éles szegélyektól vagy MOZg álkatrészektól.

A serült vagy összekuszálodott gezetékek novelik az áramütés kockázatát.

e) A szerszámgep szabadban történ üzemeltetése eseten hasznaljon szabadtéri hasznalatra alkalmas hosszabbito kábelt.

A szabadteri hasznalatra alkalmas kabel hasznalata csokkenti az aramutes kockazatat.

f) Ha elkerülhetetlen a szerszámgep nyirkos helyen történő használata, használjon FI relevel (erintésvédelmi relevel) védett pátlást.

A FI relé használata csökkenti az áramütes kockázatát.

3) SzemelyiBiztonsag

a) A szerszámgep használata kozben maradjon mindig figyelmes,arra figyeljen,amit csinal,és használja a józan eszet.

Ne hasznalja a szerszámgepet fárdtan, kábitószer, alcohol vagy gyógyszer hatása alatt.

A szerszámgepek üzemeltetese kozben egy pillanatnyi fi gyelmetlenség is sulyos szemelyi serulést eredmenyezhet.

b) Hasznaljon szemelyi vedoeszkozket. Mindig viseljen vedoszemüveget.

A megfelelo körulmenyek eseten hasznalt védofelszereles, mint peldául a porálarc, a nem csuszóBiztonsagi cipó, a védosisak vagy a hallásvedő eszköz csökkenti a személyi serülseket.

c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt allásban van, mielott a szerszámgepet csatlakoztatja az aramforrashoz és/vagy behelyezi az akkumulátort, illetve amkor felveszi vagy szállitja a szerszámot.

A szerszámgepek szállitása úgy, hogy az ujjia a kapcsolón van, valamint a bekapcsolt szerszámgepek áram alá helyezése vonzza a baleseteket.

d) Távolitson el minded allitókulcsot vagy csavarkulcsot, mielott bekapcsolja szerszámgepet.

A szerszámgep forgo réséhez csatlakoztatva hagyott csavarkulcs vagy kulcs szemelyi sérülest eredményezhet.

e) Ne nyuljon at a gep felett. Mindig alljon stabilan, es orizze meg egyensulyat.

Ez lehetoveteszi, hogy a szerszamgepet a varatlan helyzetekben is jobban iranyitsa.

f) Öltözzön megfeleloen. Ne viseljen laza ruházatot vagy ékszert. Tartsa támol a Haját, ruházatát és keszttyújét a mozmó részektól.

A laza ruházat, ékszer vagy hosszú Haj beakadhat a mozgo részekbe.

g) Ha a porelszivo es gyujtbo berendzesek csatlakoztatasahoz kulon eszkozket kapott, akkor gondoskodjon arrol, hogy ezeket csatlakoztassak es megfeleloen hasznaljak.

A porgyujto hasznalata csokkentheti a porhoz kapcsoló veszelyeket.

4) A szerszámgep használata és apolása

a) Ne eröltesse a szerszámgepet. Hasznaljon az alkalmazásához megfelelo szerszámgepet.

A megfelelo szerszamgep jobban esBiztonsagosabban vegzi el a feladatot azon a sebessegen, amelyre azimuthtek.

b) Ne használja a szerszámgepet, ha a kapcsolónem kapcsoljá azt be és ki.

Az a szerszámgep, amely a kapcsolóval nem vezérelhétő, veszélyes, és meg kell javitani.

c) Húzza ki a dugaszt az áramforrásból és/vagy vegye ki az akkumulátort a szerszámgepból, mielott barmilyen beallitást végez, tartozékokat cserél vagy tárolja a szerszámgepeket.

Az ilyen megelozoBiztonsagi intezkedesek csokkentik a szerszamgep veteIlen beindulasanak kockazatat.

d) A hasznalaton kivuli szerszamgepeket tarojua ugy, hogy gyermekek ne ferhessenek hozza, es ne engedje meg, hogy a szerszamgepet vagy ezeket az utasitasokat nem ismero szemelyek hasznaljak a szerszamgepet.

Képzetlen felhasznalok kezében a szerszámgepek veszélyesek.

e) Tartsa karban a szerszámgepeket. Ellenőrizze, hagy a szerszámgépen nincsenek-e elallitóda vagy beszorulva a mozgo alkatrészek, nincsenek-e torött alkatrészek, vagy van-emás korülnény, amely bepolyasolhatja a szerszámgép muködesét.

Ha a szerszámgep serult, hasznalat elott javittassa meg.

Sok balesetet a rosszul karbantartott szerszamgepek okoznak.

f) A vagoszserszamokat tartsa élesen és tisztan. Az éles vagoelekkel rendelkezö, megfeleloen karbantartott vagoszserszamok kevesbe valszinu, hogy elakadnak, és konnyebben kezelhetok.

g) A szerszámgep tartozékait es betétkeirse stb. használa j a jelen utmutatónak megfeleloen, fi gyelembe vve a munkakörulmenyeket és a vegzendǒ munkát.

A szerszámgep nem rendeltetésszeru hasznalata veszelyes helyzet eredmenyezhet.

5) Akkumulátoros szerszám használátes apolása a)Csak a gyartó altal eloirt toltovel toltse ujra.

Az egyfajta tipusu akkumulatorhoz alkalmas tolto tuzveszelyt okozhat, ha egy masik akkumulatorral hasznaljak.

b) A szerszámgepeketCsak a kifejezetten hozzajuk valo akkumulatorokkal hasznalja.

Barmilyen mas akkumulator hasznalata serulés- es tuzveszelyt okozhat.

c) Amikor az akkumulator nincs hasznalatban, tartsa tavol mas femtargyaktol, mint peldaul iratkapsoktol, ermektol, kulcsoktol, szegektol, csavaroktol vagy egyeb kis femtargyaktol, amelyek erintkezesbe hozhatnak két csatlakozót.

Az akkumulator csatlakozoinak rovidre zarasa egesi seruliseket vagy tuzet okozhat.

d) Helytelen korulmenyek kozott az akkumulatorból folyadékot folyhat ki; kerülje az erintkezest ezzel a folyadékkal. Ha veletlenül hozzaér, vizzel öblitse le. Ha a folyadék a szemmel kerül erintkezesbe, kérjen orvosi segitséget is.

Az akkumulatorbol' kifolyo folyadek irritaciot vagy egeseket okozhat.

6) Szerviz

a) A szerszámgepét képesitessel rendelkezó szerelóvel javittassa meg,Csak azonos cserealkatreszek hasznalatalval.

EzBiztositja, hogy a szerszamgep biztonsagos maradjon.

VIGYAZAT

Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, pároljú úgy, hógy gyermekek és beteg személyek ne férhessenek hozza.

VEZETÉK NELKÜLIFUROVAL ES CSAVARHÜZÖVAL KAPCSOLATOS ALTALANOS BIZTONSAGI FIGYELMEZTETÉSK

1. Ha az eszközhözt tartozik segédnyél, használja.

A furo feletti iranyitas elvesztese szemelyi serulest okozhat.

1. A szerszámgep a szigetelt fogófelületeknél fogvatartsa, ha olyan munkát végez, ahol a furo vagycsavarhúzó rejtett vezetékkel erintkezhet.

Ha a furo vagy csavarhuzó feszültseg alatt levő gezetékkel erintkezik, a szerszámgep nem szigetelt fém részei is feszültseg alá kerülhetnek, és megrázhatják agépet hasznaló személyt.

TOVÁBBI BIZTONSAGI FIGYELMEZTETÉSK

1. Győzódnjön meg rola, hogy a fürní kivánt terülen nincs rejtett akadály, ideérte a villamos gezetéket, illetve a viz- vagy gázvezetékeket. Ha ezeket atfurja, azzal elektromos áramütest, rovidzárlatot, gázszivárgást vagy egyeb veszélyeket okozhat, amelyek súlyos balesethez vagy séruléshez gezethnetnek.

2. Hasznalat kozben tartsaBiztosan a szerszamot. Ennek elmulasztasa baleset et vagy serulest eredmenyezhet.

3. Rögzítse a munkadarabot. A satuba vagy bilincsek böze fogott munkadarab rögzítése biztonságosabb, mint ha a kezében fogja.
4. A munkakörnyezet elokésztése és ellenőrzese. Ellenőrizes a munkakörnyezet alkalmasságat, és tartsa be az övintézkedeseket.
5. Ne hagyja, hogy az ujratolthto akkumulator csatlakoztatasara szolgalo nyilasba idegen anyag keruljön.
6. Soha ne szerelje szét az úratahtető akkumuláort és a toltó.
7. Soha ne zarja rovidre az ujratolthet o akkumulatort. Az akkumulator rovidre zarasa aramlkolest, ezaltal tulmelegedest okoz. Ennek eredmenyekeppen az akkumulator leeghet vagy kurosodhat.
8. Ne dobja tuzbe az akkumulatort. Az akkumulator felrobbanhat a tuzben.
9. Ha az akkumulator mukodesi ideje az ujratoltest kovetoen tul rovidde valik a rendes hasznalathoz, akkor vigye vissza abba a boltba, ahol vasarolta. Ne doeja el a lemeruit akkumulatort.
10. Ne dugjon semmit a tolto szellözesere szolgálo résekbe. Ha fémtárgyat vagy gyulékony anyagot dug a tolto szellözesere szolgálo résekbe, azzal elektrmos áramütest okozhat, vagy a tolto megrongálóhat.
11. Amikor furofejet helyez a tokmanyba, huzza meg jol a huvelyt. Ha a huvely nem eleg feszes, a furofej kicsuszhat vagy kieshet, es serulest okozhat.
12. Amikor az allitógomb segitségevel modositja a forgasi sebességet, gyrozódjön meg rola, hogya kapcsoló kikapcsolt allapotban van-e. Ha a sebességet a motor forgasa kozben modositja, azzal megrongálja a fogaskerekeket.
13. A befogo kapcsologbja nem allithato az „1, 3, 5...22" szamok vagy a pontok koze, es ne hasznalja a gépet ugy, hogy a befogo kapcsologbjat a „22" es a furojelzes kozepen levő vonal koze allitja. Ezzel kart okozhat a gépben.
14. A keszülk pihentetése folyamatos hasznalat utan.
15. A szerszám tulterhelése esétén a motor leállhat. Ebben az esetben kapcsolja ki a szerszámgépet, és szüntesse meg a tulterhelés okát.
16. A motor forgását lezárhatja, amig a készüléket fúróként használá. Å csavarhúzó muködtét sékor ügyeljen rá, hogy ne zárjá le a motort.
17. Ha a motor elakad, azonnal kapcsolja ki a keszüléket. Ha a motor huzamosabb ideig mukodik elakadva, a motor vagy az akkumulator leeghet.
18. Ha a keszüléket hideg korulmények kozott használaja (0 Celsius fok alatt), akkorBizonyos esetekben gyengülhet a meghúzásinyomatek,éscsokkenhetagep munkavégzó képessége.Ez azonbanCsak atmeneti jelenség,és az akkumulator felmelegedését kovetoen helyreall a gep rendes muködese.
19. Szerelje felBiztonsagosan a kampot. Ha a kampo nincs biztonsagosan felszerelve, hasznalat kozben sereulest okozhat.
20. Ne nezzen kozvetlenul a fenybe. Ettol megserulhet a szeme.
21. A termekben talalható motor egy erós magnest tartalmaz. Ügyeljen a szerszámra tapado forgács és a magnes elektrmos berendezesekre gyakorolt hatásaira.
    Ne helyezze a szerszámot fémforgáccsal szennyezett munkaasztalra vagy munkaterületre. A fémforgács a szerszámhoz tapadhat, ami serulést és meghibásodást okozhat.
    Neérintse meg a szerszámhoz tapadt fémforgácsot. A szerszámra tapadt fémforgácsot kefével távolítsa el. Ennek elmulasztása serulést okozhat.

Ne hasznalja a szerszamgepet elektromos 2.

berendezések, peldául mobiltelefonok, magneskártyák, adattaroló eszközök kozelény.

Ilyen esetben hibás muködés, meghibásodás vagy adatvesztés lephet fel.

A LITIUMION AKKUMULATORRAL KAPCSOLATOS FIGYELMEZTETÉS

Az élettartam meghosszabbitása érdekében a litiumion akkumulátort védelmi funkcióval latták el, amely leallitja annak muködesét.

Az alabb leirt 1-3. esetben a termek hasznalatakor a motor akkor is leallhat, ha huzza a kapcsolot. Ez nem meghibasodast jelez, hanem a vedelmi funkció eredmenye.

1. Amikor az akkumulator lemerül, a motor leall.
   Ilyen esetben haladéktalanul toltse fel az akkumuláort.
2. A motor leallhat, ha az eszkoz tulterhelt. Ez esetben engedje el a szerszam kapcsolojat, es haritsa el a tulterheles okat. Ezt kovtoen a gépet ismet hasznalhatja.
3. Ha az akkumulátor a tulterhelt munka alatt tulmelegszik, az akkumulatorból jováramellatas megszünnet.

Ebben az esetben hagyja abba az akkumulátor hasznalatát, és hagyja lehülni. Ezt kóvetően a gépet ismet használhatja.

Kérjuk, vegye figyelembe az alabbi figyelmezteteket ésbiztonságú Tudnivalókat.

FIGYELMEZTETES

Az akkumulator szivargasanak, felforrośodásanak, a füst képzódesének, illetve a robbanás vagy tuz keletkezésének megelöźese erdekében kérjuk, tartsa be az alábbi olvintézkedeseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulatóron.
   Munka kozben ügyeljen ra, hogy femforgács és por ne hullion az akkumulatorra.
   Ugyeljen ra, hogy a munka kozben az elektromos keziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulatóron.
   A hasznalaton kivuli akkumulatort ne tarojafemforgacsnak es pornak kitett helyen.
   O Az akkumulator eltarolasa elott tavolitsa el a rarakodott femforgacsot es port, es ne tarolja fem alkatreszekkel egyutt (csavarok, szogek stb.).
2. Ne szurja at az akkumulatort hegyes targgyal, peldaulluvel, ne usson ra kalapaccsal, ne alljon ra, ne ejtse le, es ne tegye ki eros fizikai behatasnak.
3. Ne használjon lathatoan serult vagy deformálódtt akkumulátort.
4. Ne használjá az akkumulátort forditott polaritással.
5. Ne csatlakoztassa az akkumulátort kózvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.
6. Az akkumulatort kizarolag rendeltetese szerint hasznalja.
7. Azonnal allitsa le az akkumulator toltesét, ha a toltés az eloirt toltesi idó után sem sikeres.
8. Ne tegy ki az akkumulátort magas hómér sékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sūtǒbe, szárítogépbe vagy nagynyomásu tartályba.
9. Azonnal távolodjon el a tuztol, ha szivárgast vagy rendellenes szagot éslel.
10. Ne használa az akkumulátort erós statikus elektromosság kozelében.
11. Azonnal vegye ki az akkumulatort a keszülékból vagy a toltoból, és hagyja abba annak hasznalatát, ha szivargást, rendellenes szagot, felforrosodást, elszíneződész vagy deformáciot, ilvette barmilyen mas rendellenességet eszlel hasznalat közben.

FIGYELEM

1. Ha az akkumulátorból szivárgó sav a szemébe jut, semmíkeppen ne dörzsölje, ehelyett öblitse ki folyó vizzel, és azonnal forduljón orvoshoz.

Kezeles nélkül a folyadek látaskárosodast okozhat.

1. Ha a folyadek a borevel vagy a ruhazataval erintkezik, azonnal mossa le alaposan tiszta vizzel, peldaal csapvizzel.

A folyadék irritalhatja a bort.

1. Ne használja az akkumulátort, és vigye azt vissza a kereskedóhöz, ha az elso alkalommal valo hasznalatkor rozsédásodást, rendellenes szagot, felforósodást, elszínezödésst, deformacióvagy egyéb rendellenességet észlel.

FIGYELMEZTETES

Ha gezetoképes idegen anyag kerul a litiumion akkumulator terebe, rovidre zarhatja az akkumulatort, es tuzet okozhat. A litiumion akkumulator tarolasakor tartsa be az alabbi szabalyokat.

O Ne tegyen gezetoképes hulladekot, szoget es gezetékeket, pl. vas- vagy rezvezeteket a taroIodobozba.
O Az akkumulatort tegy a szerszámba, vagy tegy ra az akkumulator tárolas eseten használt fedelet, amig nem látja a szellőnyilást, igy elkerülheti a rovidzárlatot.

SZIMBÓLUMOK

FIGYELMEZTETÉS

Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép hasznalata elött feltétlenül ismerkedjen meg ezekkel a jelölésekkel.

	DS14DSAL / DS18DSAL: Akkus fúró-CSavarozó
	Olvasson el mindedBiztonsági fi gyelmeztétést és minded utasítást.
	Csak EU-országok számára Az elektramos szerszámokat ne obja a háztartási szemétbe! Az elektramos és elektronikus berendezések hulladékairól szólo 2002/96/EK irányelv és annak a nemzeti jogba való átultétése szerint az elhasznált elektramos szerszámokat külön kell gyüjteni, és egy környezetbarát ujrafeldolgozó létesitménye kell visszavinni.
V	Névleges feszültseg
n0	Terhelés nélküli sebesség
Ls	Alacsony sebesség
Hs	Nagy sebesség
	Fa
	Fém
	Gépcsavar
	Facsavar
	Fúrótokmány kapacitása
	Súly
	Fúrás
I	Bekapcsolás
O	Kikapcsolás
Vegye ki az akkumulátort
H	Forgási sebesség módosítása – nagy sebesség
L	Forgási sebesség módosítása – alacsony sebesség
R	Óra jrásával egyező forgás
L	Óra jrásával ellentétes forgás

SZABVÁNYOS KIEGÉSZITÖK

Az alapkészülék (1 készülék) mellett a csomag a 150. Oldalon felsorolt kiegészítőket is tartalmazza.

A szabványos kiegészítok kore figyelmeztetés nélkül módosulhat.

ALKALMAZÁSITERÜLETEK

Gépcsavarok, facsavarok, lemezcsavarok stb. be-és kicsavarozásahoz.
Kulönbozfémekfurásához.
Kulonbozó fák furásához.

MUSZAKI ADATOK

A gép muzaki adadata 150. oldon levó tablazbatan talalja.

MEGJEGYZES

A HiKOKI folyamatos kutatasi es fejlesztesi programja kovetkeztuben az itt szereplo muszaki adatok elozetes bejelentes nelkul valtozhatnak.

TÖLTÉS

A szerszámgep használata elott toltse fel az akkumulátort a kovetkezok szerint.

1. Csatlakoztassa az akkumulatortolto tapkabelet a dugaszolalzathoz.

Amikor az akkumulátor dugaszát az aljzathoz csatlakoztatja, a jelzolampa pirosan villog (1 masodpercenként).

FIGYELEM

Ne használja az elektromos zsinórt, ha sérúlt.
Azonnal javittassa meg.

1. Helyezze az akkumulatort a toltobe. (2. abra)

Dugja az akkumulatort gondosan a toltobe.

3. Toltés

Amikor az akkumulátort behelyezi a toltöbe, a toltés megkezdódk, és a jelzölmpa piros fényel világit folyamatosan.
Amint az akumulator toltese befejezodott, a jelzolampa piros fennyel villog. (1 masodperces idokozonkent) (Lasd az 1. tablazatot).
A jelzolampa jelzesei

A jelzölampa jelzeseit az akkumulatortolto illetve az akkumulator allapotanak megfeleloen az 1. tablazat tartalmazza.

1. tablazat

A jelzölampa jelzesei
A jelzölampa világít vagy villog.	Töltés előtt Villog (piros)	Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.)
	Töltésreuseben	Világít (piros)	Folyamatosan világít
	Töltésbefejeződött	Villog (piros)	Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.)
	Nemlehetségesa tõltés	Gyorsan villog (piros)	Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig. (Nem világít 0,1 mp.-ig.)	Az akkumulátor vagy az akkumulátortö meghibásodott
	Túlmegedési készenlét	Világít (zöld) (UC18YRSL)	Folyamatosan világít	Az akkumulátor túlmegedett. Nem lehet tõlteni. (A tõltes akkor kezdődik, amikor az akkumulátor lehül)
		Villog (piros) (UC18YFSL) (UC18YGSL) (UC18YKSL)	Kigyullad 1 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.)

• Az akkumulator homérséklete és tõltesi ideje.

A homérsékleteket étöltés idōt a 2. tablázatban lathatja.

1. tablazat

TöltőAkkumulátor		UC18YRSL UC18YFSL UC18YGSL UC18YKSL
Töltési feszültseg V 14,4 V - 18 V
Súly kg 0,6 0,5 0,4 0,35
Hömérsklet, amelyen az akkumulátorújratölthető		0°C - 50°C
Az egyes kapacitásu akkumulátorok tõltésiideje (kb.) (20°C-on)
1,3 Ah	perc	20	20	35
1,5 Ah	perc	22	22	40
2,0 Ah	perc	30	30	60
2,5 Ah	perc	35	35	75
3,0 Ah	perc	45	45	90
4,0 Ah	perc	60	60	120
5,0 Ah	perc	75	75	150
Akkumulátorcellák száma 4 - 10

MEGJEGYZES

A toltesi ido a kornyezeti homerseklettol es az aramforras feszultsegtol fuggoen valtozhat.

1. Húzza ki a töl'te elektromos gezetékét a csatlakozá-aljzataból.
2. Tartsa szilardan kezben az akkumulatortoltot, es huzza ki belole az akkumulatort.

MEGJEGYZES

Ne felejtse el kivenni az akkumulatort a toltobol, es eltenni hasznalat utan.

FIGYELEM

Ha az akkumulátort felmelegedett allapotban tölti, pédául mert hosszú ideig olyan helyen hagyta, ahol kozvetlen napény erte, vagy mert egyszerüen használta az akkumulátor, a toltó jelzolampája 1 masodpercre zöld szinnel felvillan, majd 0,5 masodpercre elalszik (nem ég 0,5 masodpercig). Ebben az esetben elösztör hagyjalehülni az akkumulátort, és csak ezután kezdje meg a toltést.
Ha a jelzolampa pirosan villog (0,2 masodpercenkent), ellenorizze, hogy nincs-e semmilyen idegen targy a tolto akkumulatorcsatlakozojaban. Ha nem talal idegen targyat, lehetseges, hogy az akkumulator vagy a tolto meghibasodott. Vigye el egy hivatalos szervizkozpontba.
O Mivel a beepitett mikroszamitogep korulbelul 3 masodperc alatt ismeri fel, hogy a toltovel toltott akkumulatort kivette, varjon legalabb 3 masodpercet, mielott viss Zahelyezne es folytatna a toltest. Ha az akkumulatort 3 masodpercen belul vissahelyezi, elofurdulhat, hogy nem kerul megfeleloen feltolttesre.

ÖSSZESZERELEŠ ES HASNZÁLAT

Müvelet	Ábra	Oldal
Az akkumulátor kivetele és behelyezése	1	151
Töltés	2	151
A meghúzási nyomaték beálítása	3	151
A fúrási helyzet megválasztása	4	151
A fordási sebesség MODOSITÁSA	5	151
A kampó leszerelése és felszerelése	6	151

A LED lámpa használata	7	152
A fúrófej beszerelése	8	152
A forgási irány megváltoztatása	9	152
A kapcsoló használata	10	152
A szénkefe ellenőrzésé és cseréje 11	152
A tartozékok kiválasztása	-	153

KARBANTARTÁS ÉS ELLENÖRZÉS

1. A szerszám Ellenörzese

Mivel a tompa szerszám használata csökkenti annak hatékonyságát és a motor meghibásodását is okozhatja, élezze meg vagy cserélje ki a szerszámot, amint kopást észlel.

2. A rögzítócsavarok ellenörzese

Rendszeresen ellenorizze a rogzitocsvavarokat, es gyrozodjon meg rola, hogy megfeleloen feszesek-e. Ha barmelyik csvar laza, azonnal huzza meg. Ennek elmulasztasa komoly veszelyt jelenthet.

3. A motor karbantartása

A motor tekercse az egész szerszámgep „szíve". Legyenóvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá viz vagy olaj.

4. A szenkefek ellenorzese (11. abra)

A motor belsejében fogyóeszköznek szamító szenkefék taláhatók. Mivel a szenkefe tulzott kopasa a motor meghibásodásat okozhatja, ezert azt ki kell cserelni, hat tulzottan elkopik és a kopás merteke eleri vagy kölétiti az un. "kopasi határéteket" ⑧. Ezenkivül a szenkeféket这意味着 tisztan kell tartani, ügyelve arra, hogy szabadon csuusszanak a kefetartókon belül.

MEGJEGYZES

A szénkefe cserejekor ügyeljen arra, hogy kizarolag 999054 kódszám HiKOKI szenkefét hasznaljon.

5. A szénkefék cseréje

A szénkefét ugy húzza ki, hogy elóször eltávolítja a kefesapkát, majd kiakasztja a szénkefe kiálo részét egy lapos feju csavarhúzóval stb.

A szénkefe beszerelésekor ügy valassza meg az irányt, hovy a szénkefe ⑥ szöge egyezzen a széncsövón kivül levo erintkezo résszel ⑤ Majd nyomja be az ujjával. Végul pedig szerelje be a kefesapkát.

FIGYELEM

Ne felejtse el bedugni a szénkefe szogét a szencsovön kivül levő erintkező részbe. (A két szög bözül barmelyiket bedughatja).

Ezt a muveletet nagy korultekintessell kek vgezni, hiszen a szenkefe szoge barmilyen hiba eseten eldeformalodhat, es a motor korai meghibasodasat okozhatja.

6. A készülék kulso tiszítatasa

Ha az utvefuro-csavarhuzo szennyezodott, trolje le puha, szaraz ronggyal vagy benedvesitett, szappanos ronggyal. Ne hasznaljon kloros oldoszereket, benzint vagy festekhigitot, mivel ezek szetmarhatjak a muanyagot.

7. Tárolás

Az utvefuro-csavarhuzot oyan helyen tárolja, ahol a homér séklet alacsonyabb 40^ -nál, valamint tartsa távol gyermektól.

MEGJEGYZES

Gyozodjon meg arrol, hogy az akkumulator teljesen fel van toltve, ha hosszabb idon at taroja (3 vagy tobb honapig). Elofordulhat, hogy a kisebb kapacitasukakkumulatort nem lehet felttolteni, ha sakag taroltak.

MEGJEGYZES

Litiumion akkumulatorok tárolasa.

Tárolás elött gyózódjön meg rola, hogy a litiumion akkumulator teljesen fel van toltve.

Ha hosszú idón at alacsony tõltëssel tárolja az akkumulátorokat, akkor csökkenhet a teljesitményük, ezáltal jelentösen csökken a hasznalati idejük, és alkalmatlà návalhatnak a tõltés megtartására.

Az akkumulator jelentosen lecsokkent hasznalati ideje azonban visszaallithato, ha ketto-ot alkalommal feltolti, majd lemeriti az akkumulatort.

Ha az akkumulator rendkivul hamar lemerul a folyamatos toltes es hasznalat ellenere, akkor tekintse hasznalhatatlannak, es vegyen ujat.

FIGYELEM

A keziszerszmok uzemeltetese es karbantartasa soran be kell tartani az adott orszagban ervenyes biztonsagi elorasokat es szabvanyokat.

Fontos megegyzés a HiKOKI gezeték nélküli elektramos szerszámok akkumulátoraihoz

Minden esetben eredeti akkumulátort hasznaljón. Ha nem altalunk gyartott akkumulátort használ, vagy ha szétsereli és atalakitja az akkumulátort (mint pl. szétserelés és cellák vagy mas belso alkatrészek cseréje), nem garantálhato avezetak nélküli elektrmos szerszámaink biztonsága és teljesitménye.

GARANCIA

A HiKOKI Power Tools szerszámokra a törvénáltal eloirt országos eloírasoknak megfelelo garanciát vallalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetesszeru hasznalataból, továbbá a normal mertékünek szamító elhasznalódsból, kopásból származo meghibásodásokra, károkra. Reklamácio eseten kérjuk, kuldje el a - nem szétserelt - szerszámot a kezelési utmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.

A környezeti zajra és vibratóra vonatkozó informáciok
A mert ertekek az EN60745 szabványak megfeleloen
kerültek meghatározásra és az ISO 4871 alapján kerülnek
kozzétételre.

Mert A-hangteljesitmenyszint: 99 dB (A)

Mert A-hangnyomásszint: 88 dB (A)

Bizonytalansag K: 3 dB (A).

Viseljen hallásvedő eszközt.

EN60745 szerint meghatározott rezgési össztékek (háromtengelyu vektorösszug).

Furás fémbe:

Rezgéskibocsatás érteke:ah,D=5,9m/s2

Bizonytalansag: K = 1,5m / s^2

A megallapitott rezgési összerték mérèse egy szabványosteszteljárásnak megfeleloen törtent, és az erték két szerszám összehasonlitársa is hasznalhato.

Ez az érték az expoziós határéntekek elózetes felmerésere is hasznalható.

FIGYELMEZTETES

A szerszám hasznalatátol fuggöen a kibocsátott rezgés a szerszámgep tenyleges hasznalata soran elterhet a megadott összertéktól.
Léptessen életbe a szerszámgep kezelójét védó intézkedéseket a hasznalat tenyleges körulményei kozott becsult expozićio alapjan (a hasznalati ciklus minded elementi gyelembe veve, a bekapsolt allapot mellett pédául azt az idöt is, amikor a szerszám kikapcsolt allapotban van, vagy amikor üresjarbatan muködk).

MEGJEGYZES

A HiKOKI folyamatos kutatasi es fejlesztesi programja kovetkeztében az itt szereplǒ muszaki adatok elozetes bejelentes nélkū valtozhatnak.
