Tip de produs	Mașină de găurit și înșurubat fără fir
Marcă	HiKOKI
Model	DS14DSAL
Tensiune nominală	14,4 V
Viteză în gol (viteză mică)	0 – 300 min-1
Viteză în gol (viteză mare)	0 – 1500 min-1
Capacitate de găurire lemn	38 mm
Capacitate de găurire metal	13 mm
Capacitate de găurire șuruburi mecanice	6 mm
Capacitate de găurire șuruburi lemn	8 mm
Capacitate mandrină	1,5 – 13 mm
Greutate	1,4 kg
Tip baterie	Litiu-ion
Încărcător compatibil	UC18YRSL / UC18YFSL / UC18YGSL / UC18YKSL
Timp de încărcare (baterie 1,5 Ah)	Aproximativ 22 de minute (la 20°C)
Număr de poziții de cuplu	22 + poziția de găurire
Iluminare	LED încorporat
Cârlig pentru centură	Da, detașabil
Nivel de presiune acustică	88 dB(A)
Nivel de putere acustică	99 dB(A)
Vibrații (găurire metal)	5,9 m/s²

Întrebări frecvente - DS14DSAL HiKOKI

Cum se încarcă bateria?

Conectați încărcătorul la o priză de curent, apoi introduceți bateria. LED-ul roșu clipește în timpul încărcării. După încărcare, LED-ul clipește mai rapid. Deconectați încărcătorul și scoateți bateria.

Cum se reglează cuplul de strângere?

Rotiți inelul de reglare a cuplului pentru a selecta una dintre cele 22 de poziții numerotate (1-22) sau poziția de găurire (simbolul burghiului). Cu cât cifra este mai mare, cu atât cuplul este mai puternic.

Ce fac dacă bateria nu se încarcă?

Verificați dacă bateria este bine introdusă și încărcătorul este conectat. Dacă LED-ul clipește roșu rapid (0,2 s), poate exista un corp străin în conector sau o defecțiune. Lăsați bateria să se răcească dacă este fierbinte. Contactați un service autorizat dacă problema persistă.

Cum se schimbă viteza de rotație?

Asigurați-vă că întrerupătorul este oprit, apoi glisați selectorul de viteză în poziția înaltă (H) sau joasă (L). Viteza joasă (0-300 rpm) este pentru șuruburi, cea înaltă (0-1500 rpm) pentru găurire.

Cum se instalează cârligul pentru centură?

Fixați cârligul cu ajutorul șurubului furnizat. Asigurați-vă că este bine strâns pentru a evita rănile. Cârligul poate fi îndepărtat sau mutat pe cealaltă parte.

Cum se înlocuiesc periile de cărbune?

Scoateți capacele perilor, apoi utilizați o șurubelniță plată pentru a scoate periile uzate. Instalați periile noi (ref. 999054) orientând cuiul în secțiunea de contact. Puneți la loc capacele.

Care este capacitatea maximă de găurire?

Pentru lemn: 38 mm, pentru metal: 13 mm, pentru șuruburi mecanice: 6 mm, pentru șuruburi pentru lemn: 8 mm. Utilizați burghie adaptate materialului.

Cum se utilizează lumina LED?

LED-ul se aprinde automat când apăsați pe întrerupător. Iluminează zona de lucru. Nu priviți direct lumina pentru a evita leziunile oculare.

Ce baterii sunt compatibile cu acest model?

Utilizați exclusiv baterii HiKOKI litiu-ion cu tensiunea de 14,4 V (seria BSL14xx) sau 18 V (seria BSL18xx). Utilizarea altor baterii poate deteriora unealta și anula garanția.

Cum se depozitează bateria pe termen lung?

Pentru o perioadă de 3 luni sau mai mult, încărcați complet bateria înainte de a o depozita. Păstrați-o într-un loc uscat și răcoros (sub 40°C). Evitați acumularea de așchii metalice pe borne.

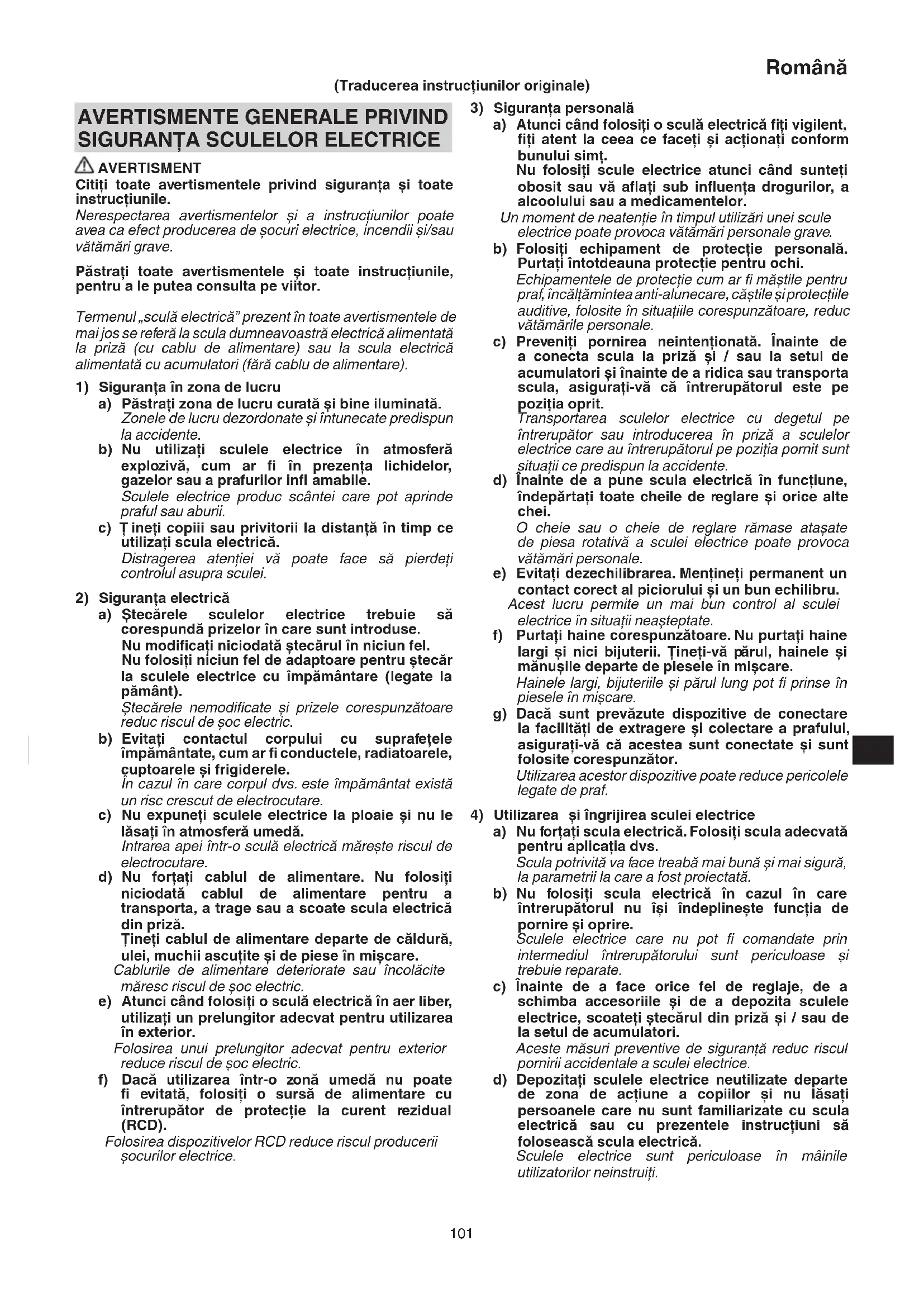

MANUAL DE UTILIZARE DS14DSAL HiKOKI

Nerespectarea avertismentelor si a instruktiunilor poate avea ca efect producerea de socuri eletrice, incendii si/sauvatamari grave.

Păstrați toate averismenteleși toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică" prezent in toate averismentele de mai jos se referă la scula dumneavoastră electrică alimentata la priză (cu cablu de alimentare) sau la scula electrică alimentata cu accumulatoratori (fara cablu de alimentare).

1) Siguranta in zona de lucru

a) Păstrați zona de lucru curatași bine iluminata.
Zonele de lucrudezordonateși intunecate predispun la'accidente.

b) Nu utiliziţi sculele electrice in atmosferă explozivă, cum ar fi in prezența lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Tinei copii sau privitorii la distanţă in temp ce utilizati scula electrică. Distragerea atentiei va poate face sa pierdeti controlul asupra sculei.

2) Siguranta electrica

a) Štečarele sculelor electrice trebuie sá corespondá przyeler in care sunt introduse. Nu modificati niciodata Štečarul in niciun fel. Nu folositi niciun fel de adaptoare pentru Štečar la sculele electrice cu impamantare (legate la pamant). Štečarele nemodificate.si prizele corespunzătoare reduc riscul de soc electric.
b) Eviti contactul corpului cu suprafetele impamantate, cum ar fi conducutele, radiatoarele, cuptoarele si frigiderele. In cazul in care corpul dvs. este impamantat exista un risc crescut de electrocutare.
c) Nu expuneti sculele electrice la ploaie si nu le lasati in atmosfera umeda. Intraea apei intr-o scula electrica mareste riscul de electrocutare.
d) Nu forata cablul de alimentare. Nu folosi niciodata cablul de alimentare pentru a transporte, a trage sau a scoate scula electrică din przyă. Tini ci cablul de alimentare departe de caldură, ulei, muchii ascutite si de piese in mișcare. Caburile de alimentare deteriorate sau incolacite mâresc riscul de soc electric.
e) Atunci candi folosi o sculá electrica in aer liber, utilizati un prelimungitor adecvat pentru utilizesa in exterior. Folosirea unui prelimungitor adecvat pentru exterior reduce riscul de soc electric.
f) Dacă適用area intr-o zona ureda nu poate fi evitată, folositi o sursă de alimentare cu intrerupător de proteție la current rezidual (RCD). Folosirea dispositivelor RCD reduce riscul producerii socurilor electrice.

3) Siguranta personală

a) Atunci cand folosi o sculá electrică fiti vigilent, fiti atent la ceea ce faceti si actionati conform bunului simt.

Nu folosi scule electrice atunci cand sunteti obosit sau va aflati sub influenta drogurilor, al alcoholului sau a medicamentelor.

Un moment de neatentie in timpul utilizari unei scule electrice poate provoca vatakarni personale grave.

b) Folositi echipament de protectie personala. Puratai intotdeauna protectie pentru ochi. Echipamentele de protectie cum ar fi mastile pentru praf, incaltamintea anti-alunecare, ccastile si protectiile auditive, folosite in situatiile corespunzatoare, reduc vatamarile personale.
c) Preveniti pornirea neintentionata. Inante de a conecta scula la priza si / Sau la setul de accumulatori si inante de a ridica sau transporte scula, asigura-i-va ca intrerupatorul este pe pozitia oprit.

Transportarea sculelor electrice cu degetul pe intrerupator Sau introducerea in przy a sculelor electrice care au intrerupatorul pe pozitia pornit sunt situati ce predispun la accidente.

d) Inainte de a pune scula electrica in functiune, indepartati toate cheile de reglare si orice alte chei.

O cheie sau o cheie de reglare rasmase atasate de piesa rotativa a sculei eletrice poate provoca vatamari personale.

e) Evitati dezechilibrarea. Mentineti permanent un contact corect al piciorului si un bun echilibu.

Acest lucru permite un mai bun control al sculei electrice in situati neasteplate.

f) Puratai haine corespunzatoare. Nu puratai haine largi si nici bijuterii. Tineti-va parul, hainele si manusile departe de piesele in miscare.

Hainele largi, bijuteriile si paurul lung pot fi prinse in piesele in miscare.

g) Daca sunt prevazute dispositive de connectare la facilitati de extragere si colectare a prafului, asigura-i-va ca acestea sunt conectate si sunt folosite corespunzator.

Utilizarea acestor dispositive poate reduce pericolele legate de graf.

Utilizarea si ingrijirea sculei electric

a) Nu forati scula electrica. Folosi scula adevata pentru aplicata dvs.

Scula potrivita va face treaba mai buna si mai sigura, la parametrii la care a fost proiectata.

b) Nu folosi scula electrica in cazul in care intrerupatorul nu işi indeplineste functia de pornire si oprire.

Sculele electrice care nu pot fi comandate prin intermediul intrerupatorului sunt periculoase si trebuie reparate.

c) Inainte de a face orice fel de reglaje, de a schimba accesoriile si de a deposita sculele electrice, scoatei stecarul din priză si / sau de la setul de accumulatori.

Aceste māsuri preventive de siguranta reduc riscul pornirii accidentale a sculei electrice.

d) Depozitate sculele electrice neutilizate departe de zona de actiene a copilor si nu lasati personale care nu sunt familiarizate cu scula electrica sau cu prezentele instruktioni sa foloseasca scula electrica.

Sculele electricusunt periculoase in mainile utilizatorilor neinstruiti.

Româna

e) Intretinerea sculelor electrice. Verificati alinierea si prinderea pieselor in miscare, ruperea pieselor precum si toate celealte aspecte care ar putea sa influennteze fonctionarea sculelor electrice.

Dacă scula electrică este deteriorata, înnte de a o/utiliza, duceti-o la reparat.

Multe accidente sunt provocate de scule electrice intretinute necorespunzator.

f) Păstrati elementele de tăiere curateși ascuțite. Elementele de tăiere bine intretnuteși cu muchiiile de tăiere bine ascuțite sunt mai ușor de controlatși este mai putin probabil să se agate.
g) Folosiţi scula electrică, accesoriileși vârfurile etc. in conformitate cu prezentele instructiuni, luân d in considerare conditiile de lucruși operatiunile ce urmeazu a fi efectuate.

Folosirea sculei electrice pentru alte operatiuni decat cele prevăzute poate avea ca efect aparita unor situatai periculoase.

5) Utilizarea si intretinerea sculelor cu accumulatori

a) Incarcatu numai cu incarcatorul indicat de producator.

Un incarcator adecvat unui anumit tip de sachet de accumulatori poate prezenta pericol de incendiu daca este folosit pentru incarcarea altei tip de sachet de accumulatori.

b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de cachet de accumulatori poate provoca vatamari sau incendi.

c) Atunci candid setul de accumulator nu este folosit, tini-1 departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, suruburi sau alte obiecte metalice mici care ar putea realiza connectarea terminalelor setului de accumulator.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) In cazul expoatai abuzive, din accumulatori poate iesi lichid; evitati contactul cu acest lichid. In cazul unui contact accidental, spalati cu apa. In cazul contactului cu ochii, consulati un medic.

Lichidul care iese din accumulatori poate provoca iritatii tau arsuri.

6) Service

a) Scula electrica trebuie reparata de o persona calificata, folosind numai piese de schimb identice.

Astfel se asigura meninerea sigurantei sculei elecrice.

PRECAUTIE

Tineti copii si personele inflme la distanta.

Atunci cand' nu este folosita, scula electrica trebuie depositata departe de zona de actiune a copilor si a personelor infirme.

AVERTISMENTE GENERALE PRIVIND SIGURANTA MAŞINII DE İNSURUBAT FARA FIR

1. Folosiţi帽子用/帽子, dacă au fost furnizate impreună cu scula.

Pierderea controlului poate provoca vătamari personale.

1. Apucati scula electrica de suprafetele izolate de prindere, atunci cand executati o operatiune in care accesoriiul de taiere sau de fixare poate intra in contact cu cabluri ascunse.

Accesorile de taiere si de fixare care intrain contact cu un cablu sub tensiune pot pune sub tensiune partile metalice descoperite si pot electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Asigurati-vá cá zona de perforare nu contine nico obstrucţie ascunsă, inclusiv cabluri electrice, conducţe de apăși gaz. Perforarea acestora poate conducze la socuri electrice sau scurtcircuite, scapari de gaz sau alte pericole care pot cauza accidente grave sau vătamări.
2. Asiguratvá cā tini scula ferm in timpul folosirii ei. Nerespectarea avertimentelor poate duce la accidente sau vátamári.
3. Securizati elementul de prelucrat. Un element securizat cu dispositive de prindere sau intr-o menghina işi pastrează poziția mult mai bine decât dacă este tinut manual.
4. Pregătireași verificarea locului de munca. Verificati dacă locul de munca este corespunzător, urmân dăsurile de precautie.
5. Nu permieteti patrunderea materiilor straine in orifi ciul pentru conectarea accumulatoruluiui.
6. Nu demontati niciodata acumulatorul sau incarcatorul.
7. Nu scurcircuitati niciodata accumulatorul. Scurtcuitarea accumulatorului va produce un current electric puternic si acesta se va supraicalzi. Accumulatorul va arde sau se va strica.
8. Nu aruncaṭi accumulatorulīn foc. Dacā accumulatorul estars, acesta poate exploda.
9. Aduceti accumulatorol la magazinul de la care a fost cumparat de indata ce durata de viata a acestuia, dupa incarcare, devine prea scurta pentru uz practic. Nu aruncati accumulatorol consumat.
10. Nu introduci obiecte in fantele de ventilatie ale incarcatorului. Introducerea obiectelor de metal sau inflamabile in fantele de ventilatie ale incarcatorului va duce la pericol de soc electric sau deteriorarea incarcatorului.
11. Strangeti mansonul sufficient de tare la montarea bitului in mandrina fara cheie. Daca mansonul nu este strans sufficient, bitul poate aluneca sau poate sa se desprinda, provocand vatamari.
12. La schimbarea vitezei de rotatie cu butonul comutator, asigurati-va ca intrerupatorul e oprit. Schimbarea vitezei in tamp ce motorul se roste va defecta cutia de viteze.
13. Cadranul ambreiajului nu poate fi posizionat intre numerele ^一1,3,5 22" sau intre puncte si scula nu trebuie folosită cu cadranul ambreiajului intre,22" si linia din miłocul marcajului de perforare. Aktionandystfel, se poate deteriorora.
14. Oprirea unitatai dupa munca neintrerupta.
15. Motorul se poate opri in cazul in care scula este supraincarcata. Daca acest lucru se intampla, eliberati intrerupatorul sculei si eliminati causa supraincarcarii.
16. Rotatia motorului poate fi blocata atat tamp cat unitatea este folosita ca burghiul. In timpul folosirii masinii de insurubat, avei grijsa nu blocati motorul.
17. Daca motorul este blocat, opriti immediat alimentarea electrica. Daca motorul este blocat pentru un tamp, motorul sau accumulatorul se pot arde.
18. Utilizarea accumulatorului într-o atmosfera rece (sub 0 grade Celsius) poate duce uneori la slabirea cuplului de strangere si la diminuarea randamentului. Acesta, insa, este un fenomen temporar si totul revine la normal cand bateria se incalzeste.
19. Installati, ferm, cârligul. Dacă nu ati instalat, ferm, cârligul, va puteti vătama in timpul Utilizări.

20. Nu priviti sursa de lumină direct. Vă puteti vătama ochii.

21. Motorul acestui produs include un magnet permanent foarte puternic.

Respectati urmatoarele precautii referitoare la liprea spanului de scula si la efectele pe care magnetul permanent le are asupra dispositivelor electronice.

• Nu puneti scula pe un banc de lucru sau pe o zona de lucru pe care exista span metallic.

Spanul se poate lipi de scula, ceea ce are ca rezultat vátamarea sau functiOnarea necorespunzatoare.

Dacá existá span lipit de sculá, nu o atingeti.

Indepartati splanul cu ajutorul unei perii.

Nerespectarea acestei indicati poate avea ca rezultat vatamarea.

Nu folositi scula in aproprierea dispositivelor electronice de precizie, cum ar fi telefoane mobile, cartele magnetice sau memorii electronice.

Nerespectarea acestei indicati poate avea ca rezultat utilizes area defectuoasa, functionare defectuoasa sa pierderea datelor.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viata, accumulatorul lituiu ion este echipat cu o protectie pentru oprirea furnizarii de energia.

In situatuile 1 la 3 désire mai jos, atunci cand folosiiti aparatul, chiar dacà actionati intrerupatorul, motorul se poate opri. Aceasta nu este o defeciune, ci un rezultat al functiei de protectie.

1. Atunci cand acumulatorul este descarcat, motorul se oprende.

In această situatie incârcati imediat accumulatorul.

1. In situata suprasolicitarii aparatului, motorul se poate opri. In aceasta situatie, eliberati intrerupatorul si independarti causza suprasolicitarii. Dupa aceasta, puteti folosi din nou aparatul.

2. In situata supraicaltzirii accumulatorului in timpul lucrului, alimentarea aparatului de la accumulator se poate intrerupe.

In această situatie, incetati sa maiutilizati acumulatorul si lasati-l sa se raceasca. Dupa aceasta, puteti folosi din nou aparatul.

Mai mult, va rugam sa acordati atentie urmatoarelor avertismente si individui privind precautia.

AVERTISMENT

Pentru a impiedica aparitia scurgerilor la accumulator, a generarii de caldura, emisiilor de fum,exploziei si aprinderii, va rugam sa respectati urmatoarele masuri de precautie.

1. Asigurati-va cape accumulator nu se strange spon si nici praf.
   In timpul lucrului, asigurati-va cape acumulator nu cade span sini nici graf.
   Asigurat-va cā spanul sī praful care cad pe scula electricā in timpul lucrului nu se sträng pe accumulator.
   Nu deposizati un accumulator nefolosit intr-un loc expus la span si la graf.
2. Inainte de a deposita un accumulator, indepartati de pe acesta toate urmele de span si de praf si nu depositati accumulatorul impreună cu PIEse metalice (suruburi, cuie etc.).
3. Nu gauriti accumulatorul cu obiecte ascutite cum ar fi cuiele, nu il loviti cu ciocanul, nu calcati pe el, nu il aruncati si nu il supuneti unor socuri fizice puternice.
4. Nu utilizes un accumulator care pare deteriorat sau caret este deformat.
5. Nu folositi acumulatorul cu polaritatea inversata.
6. Nu il conectati direct la sursele de energia electrica sau la brichetele electrice ale masinilor.

7. Nu folosi acumulatorul in alte scopuri decat cele indicate.

8. In cazul in care accumulatorul nu se incarcă după trecerea timului de incârcare specificat, incetati imediat să il mai incârcati.

9. Nu expuneti accumulatorul la temperaturi sau presiuni ridicate, de exemplu nu il introducieti intr-un cuorcu microunde, intr-un uscator sau intr-un container presurizat.
10. Tineti-I departe de flacara imediat ce observati scurgeri sau mirosuri neplacute.
11. Nu il folosiţi in locuri in care se generează o puternicaelectricitate statica.
12. In cazul in care observati la accumulator scurgeri, mirosuri neplacute, generare de caldura, decolorari sau deformari, scoateti-l imediat din echipament sau din incarcator si incetati sa'il mai utiliziati.

PRECAUTIE

1. In cazul in care lichidul ce se scurge din accumulator intră in contact cu ochii, nu va frecati la ochi si spălati-i bine cu apă proaspătă curata, cum ar fi APA de la robinet.si consultati imediat un medic.
   In cazul in care nu faceti tratament, lichidul poate provoca probleme oculare.
2. In cazul in care lichidul se scurge pe piele sau pe haine, spalati imediat cu apa proasp ata curata, cum ar fi apa de la robinet.
   Existà posibilitatea ca acest lucru să provoace iritarea pielii.
3. In cazul in care la prima utiliser a accumulatorului detectati mirosuri neplacute, supraçalzire, dacă observati rugina, decolorare, deformare si/sau alte nereguli, nu folosiţi accumulatorul si inapoiati-l furnizorului sau vanzatorului.

AVERTISMENT

Daca o materie straina, cu proprietati conductive, intrain terminalul accumulatorului ci litiu ion, acesta se poate scurtcircuita, ducand la incendiu. Respectati ci strictete urmatoarele reguli cand depositati accumulatorul ci litiu ion.

Nu introduci reziduuri cu proprietati conductive, cui sau sarme de otel si cupru in cutia pentru depositare.
Pentru a preveni scurtcircuitarea, incarcati accumulatorul in scula sau aplicati ferm capacul accumulatorului, pentru depositare, panacand nu se mai vede ventilatorul.

SIMPOLURI

AVERTISMENT

In cele ce urmeaza sunt prezentate simbolorile folosite pentru masina. Inainte de utilizare, asigurati-va ca intelegei semnificatia acestora.

	DS14DSAL / DS18DSAL: Maşină de găurit și înurubat cu accumulator
	Citiți都喜欢 averismentele privind siguranța și.toate instruetionile.
	Numai pentru tările membré UE Nu aruncați această sculă electrică impreună cu deșeurile menajere! În conformitate cu Direcita Europeană 2002/96/CE referitoare la deșeurile reprezentândechipamente electrică și electronice și laimplementarea acisteia în conformitate culegislațiiile nationale, sculele electricareau ajuns la fi nalul duratei de folosire trebuiecolectate separat și duse la o unitate decreciclare compatibilă cu mediuînconjurător.
V	Tensiune nominală
n0	Viteză la mers în gol
Ls	Viteză mică
Hs Viteză mare
	Lemn
	Metal
	Śurub mecanic
	Śurub pentru lemn
	Capacitate mandrină
	Greutate
	Găurire
I	Pornire
O	Opriere
	Deconectați accumulatorul
H	Schimbare viteză rotație - Viteză mare
L	Schimbare viteză rotație - Viteză mică
(R)	Rotăție în sensul acelor de ceasornic
(L)	Rotăție contrară acelor de ceasornic

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul contîneși accesoriiile enumerate la pagina 150. Accesoriiile standard sunt supuse modificărilor fãră notificare prealabilă.

APLICATII

O Insurubarea si indepartarea suruburilor mecanice, suruburilor pentru lemn si suruburilor pentru tabla, etc.
Perforarea diverselormetale
Perforarea diverselortipuri delmn

SPECIFICATII

Specifications acestei masini sunt enumerate in tabelul de la pagina 150.

NOTÁ

Ca urmare a programului continuu de cercetare si dezvoltare derulat de HiKOKI, prezentele specificati pot fi modificare fara notificare prealabila.

INCARCARE

Inainte de a utilizescula electrica, incarcai accumulatorii dupa cum urmeaz.

1. Conecta cablul de alimentare al incarcatorului la un conector adeqvat.

Cand conectati stecarul incarcatorului la un conector, lampa indicatoare va clipi in culoarea rosie (la interval de o 1 secundá).

PRECAUTIE

Nu folositi cabul de alimentare daca este deteriorat. Duceti-l imediat la reparat.

1. Introduceti accumulatorul in incarcator. (Fig. 2)

Fixati ferm accumulatorul in incarcator.

1. Incarcare

Atunci cand introduci in incarcator un accumulator, incarcarea va fi initializata iar lampa indicatoare se va aprinde in mod constant in culoarea rosie.

Atunci cánd accumulatorul se incarca complet, lampa indicatoare va clipi in culoare rosie. (La intervale de 1 secunda) (Vezi Tabelul 1)

• Semnificatia Iampii indicatoare

Semi-nificatiile Iampii indicatoare sunt prezentate in Tabelul 1, conform starii incarcatorului sau a accumulatorului.

Tabelul 1

Semi nificaţile l’lampii indicatoro
Lampa indicatoro luminează sau clippește.	Înaite de incârcare	Clippește (roşu)	Luminează tamp de 0,5 secunde. Nu luminează tamp de 0,5 secunde. (stă stinsă tamp de 0,5 secunde)
	În timpul incârcării	Luminează (roşu)	Luminează în mod continuu
	LaÎncârcare completă	Clippește (roşu)	Luminează tamp de 0,5 secunde. Nu luminează tamp de 0,5 secunde. (stă stinsă tamp de 0,5 secunde)
	Încârcarea nu se poate efectua	Pâlpâie (roşu)	Luminează tamp de 0,1 secunde. Nu luminează tamp de 0,1 secunde. (stă stinsă tamp de 0,1 secunde)	Defecțiune la accumulator tau la incârcător
	Așteptare supraîncăzire	Luminează (verde) (UC18YRSL)	Luminează în mod continuu	Accumulator supraîncăzit. Incârcare imposibilă. (Încârcarea va începe după ce accumulatorul se răcște)
		Clippește (roşu) (UC18YFSL) (UC18YGSL) (UC18YKSL)	Luminează tamp de 1 secundă. Nu luminează tamp de 0,5 secunde. (stă stinsă tamp de 0,5 secunde)

Referitor la temperaturile si timpul de incarcare a accumulatorului. Temperaturile si timpul de incarcare vor fi prezentate in Tabelul 2

Tabelul 2

Incărcător Acumulator		UC18YRSL UC18YFSL UC18YGSL UC18YKSL
Tensiune de incărcare V 14,4 V - 18 V
Greutate kg 0,6 0,5 0,4 0,35
Temperaturi la care accumulatorul poate fi reincărcat		0°C - 50°C
Temp incărcare pentru capacitate accumulator, aprox. (la 20°C)
1,3 Ah	min.	20	20	35
1,5 Ah	min.	22	22	40
2,0 Ah	min.	30	30	60
2,5 Ah	min.	35	35	75
3,0 Ah	min.	45	45	90
4,0 Ah	min.	60	60	120
5,0 Ah	min.	75	75	150
Număr celule accumulator 4 - 10

NOTA

Timpul de incarcare poate varia in functie de temperatura si de tensiunea sursei de alimentare.

4. Deconnectati stecarul de la przyza.

5. Tineti ferm incarcatorul si scoatei accumulatorolur.

NOTA

Asigurat-va ca scoatei accumulatorul din incarcator si apoip depositati-l.

PRECAUTIE

Daca acumulatorul este incarcat cat timp este incalzit, din cauza c a fost lasat o perioada lunga de timp intr-o locatie expusa la lumina directa a soarelui saoientra acumulatorul tocmai a fost folosit, lampa indicatoare a incarcatorului se aprinde in verde sau illumineazai temp de 1 secunda, se opreste timp de 0,5 secunde (se stinge 0,5 secunde). Intr-un astfel de caz, lasati mai intai acumulatorul sa se raceasca, apoi incepeti incarcarea.
Cand lampa indicatoare palpaie inculoarea rosie (la intervale de 0,2 secunde), verificati dacn in conectorul incarcatorului exista obiecte straine si indepartati-le. In cazul in care nu exista obiecte straine, este posibil ca accumulatorulr Sau incarcatorul sa se fi defectat. Ducei-I la o unitate service autorizata.
Intrucat microcalculatorul incorporat are nevoie de aproximativ 3 secunde pentru a confirma ca acumulatorul incarcat a fost scos, asteptati minimum 3 secunde inainte de a-l reinsera pentru a continua incarcaea. Daca acumulatorul este reinserat inainte de trecerea a 3 secunde, acumulatorul nu poate fi incarcat corespunzator.

ASAMBLARE $I OPERARE

Actiune	Figură	Pagină
Scoaterea și introducerea accumulatorului	1	151
Încărcare	2	151
Ajustarea cuplului de strângere	3	151
Selectarea poziției burghiului	4	151
Schimbarea vitezei de rotație	5	151
Scoaterea și asamblarea cârligului	6	151
Cum se folosește Ledul 7 152

Montarea bitului	8	152
Schimbarea direcției de rotație	9	152
Utilizarea intrerupătorului	10	152
Verificarea și înlocuireaperiilor dcărbune	11	152
Selectarea accesoriilor	-	153

INTRETINERE ŞI VERIFICARE

1. Inspectarea sculei

Intrucat folosirea unei unelte tocite va impiedica buna functionare si va cauza posibile defectiuni la motor, ascutiti sau schimbai scula de indata ce abraziunea este vizibila.

2. Inspectarea suruburilor de asamblare

Inspectatu cu regularitate toate suruburile de asamblare si asigurati-va ca sunt fixate corespunzator. Daca exista suruburi care nu sunt fixe, fixati-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Intretinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveti grijă sa nu deteriorati bobinași/au sa nu o udati cu ulei Sau apă.

4. Inspectarea periilor de carbune (Fig. 11)

Motorul utilizeazā perii de carbune, care sunt elemente consumabile. Deoarece uzura excesiva a perilor de carbune poate provoca functizonea necorespunzatoare a motorului, atunci cand perile de carbune ajung la limita de uzurā inlocui-ile cu unele nei. In plus, mentineti curatenia perilor de carbune si asigurati-vá ca acestea gliseazā liber in suporturile de perie.

NOTÄ

La inlocuarea perilor de carbune folositi Perile de Carbune HiKOKI Cod Nr. 999054.

5. Inlocuirea perililor de carbune

Scoatei peria de carbune prin indepartarea capacului periei si apoi prin prinderea protuberantei periei de carbune cu o surubelnita cu cap plat etc.

La instalarea periei de carbune, alegeti directia astfel incat cuiul ⑥ acesteia sa coresponda cu portiunea de contact ⑥ a tubului periei. Apoi apasati-l inauntru cu degetul. La final, montati capacul periei.

Româna

PRECAUTIE

Asigurati-va ca ati introdus cuiul periei de carbune in portiunea de contact a tubului periei. (Puteti introduce oricare din cele doua cuie furnizate).

Fiţi foarte atenti, deoarece orice greseală la această operatiune poate duce la deformarea cuiului periei de carbuneși poate provoca deteriorarea rapidă a motorului.

6. Curatarea exteriorului

Dacă masina de insrubat cu impact este murdară, stergeti-o folosind o capa uscata sau una inmuiată intr-o solutie de apa cu sapun. Nu folosişi solventi pe bază de clor, benzinași nici diluanți, deoarece acestia topesc masele plastice.

7. Depozitare

Depozitati masina de insurubat cu impact la temperatura sub 40^ si nu lasati produsul la indemana copilor.

NOTA

Asigurati-váca accumulatorul estecompletincarcatcandeste depositatpentuorperioadaindelungata(3lunusaumai mult).S-ar putea ca un accumulator cuocapacitatemai mica sa nu fie incarcatcandesteutilizat,dacaeste depositatpentuorperioadamai lunga.

NOTA

Depozitarea accumulatorilor litiu-ion.

Asigurat-va cacumulatori liiu-ion au fost complte incarati inaine de a-i deposita.

Depozitarea prelungita a accumulatorilor cu un nivel incarcare scazut poate duce la scaderea performantei, la reducerea semnicatifva a timpului deutilizare a accumulatorilor sau poate face accumulatorii incapabili ssta incarcati.

Cu toate acestea, tampul de'utilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin incarcarea si'utilizarea accumulatorilor in mod repetat, de doua pana la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurță in ciuda incârcării si folosirii repeats, schimbati accumulatorii.

PRECAUTIE

Pe durata folosirii si a operatiunilor de intretnere a masinii trebuie respectate reglementarile si standardele nationale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori

Utiliziati intotdeauna accumulatori originali. Nu garantam siguranta si performanta uneltei dacă se utilizează alte accumulatori decât cei recomandiţi sau dacă accumulatorul original estedezmembrat sau modifi cat (cum ar fi demontarea si inlocuirea celulelor sau a altero parti interne).

GARANTIE

Garantam sculele electrice HiKOKI in conformitate cu reglementarile statutare/specifice tarii. Aceastagarantie nu acopera defelecte sa daunelle provocate deutilizarea necorespunzatoare, abuz sau de uzura si deteriorarea normale. In cazul in care avei reclamaqii, va rugam sa trimiteti scula electrica nedemontata, impreunac CERTIFICATUL DE GARANTIE care se gaseste la finalul prezentelor Instruiuni de utilizes, la o unitate service autorizada de HiKOKI.

Informatii privind nivalul de zgomot transmis prin aer si nivalul de vibratii

Valorile masurate au fost determinate in conformitate cu EN60745 si sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 99 dB (A)

Nivelul tipic al presiunii sonore ponderate A: 88 dB (A)
Incertitudine K: 3 dB (A).

Valorile totale ale vibratiilor (suma vectoriala pe celei trei axe) au fost stabilite in conformitate cu EN60745.

Perforarea metalului:

Valoarea emisiei de vibrati ±ba_h D = 5,9m / s^2 Incertitudine K = 1,5m / s^2

Valoarea totală declarata a vibratiei a fost măsurata in conformitate cu o metodă de testare standardși poate fi適用ă pentru compararea unei scule cu altele.

Mai poate fiutilizata pentru o evaluare preliminara a expunerii.

deAVERTISMENT

O Emisia de vibratai in timpul folosirii efective a sculei. electrice poate differi de valorile declarate, in functie de modul de utilizezate a sculei.
- Identificazioni masuri de siguranta ce trebuie luate pentru protejarea operatorului si care sunt bazate pe estimarea expunerii, in conditi reale de utilizare (tinand seama de alla parte componentele ciclului de utilizare, cum ar fi timpul necessar opririi sculei si timpul de functioreane supplementar la pornirea sculei).

NOTÄ

Ca urmare a programului continuu de cercetare sidezvoltarederulat de HiKOKI, prezentele specifica tii pot fi modificatefarà notificare prealabila.
