DS14DSAL - Vrtačka HiKOKI - Bezplatný návod k obsluze

Typ produktu	Bezdrátová vrtačka-šroubovák
Značka	HiKOKI
Model	DS14DSAL
Jmenovité napětí	14,4 V
Volnoběžné otáčky (nízká rychlost)	0 – 300 min-1
Volnoběžné otáčky (vysoká rychlost)	0 – 1500 min-1
Vrtací výkon do dřeva	38 mm
Vrtací výkon do kovu	13 mm
Vrtací výkon do kovových šroubů	6 mm
Vrtací výkon do dřevěných šroubů	8 mm
Upínací rozsah sklíčidla	1,5 – 13 mm
Hmotnost	1,4 kg
Typ baterie	Lithium-iontová
Kompatibilní nabíječka	UC18YRSL / UC18YFSL / UC18YGSL / UC18YKSL
Doba nabíjení (baterie 1,5 Ah)	Přibližně 22 minut (při 20°C)
Počet poloh utahovacího momentu	22 + poloha vrtání
Osvětlení	Integrovaná LED
Poutko na opasek	Ano, odnímatelné
Hladina akustického tlaku	88 dB(A)
Hladina akustického výkonu	99 dB(A)
Vibrace (vrtání do kovu)	5,9 m/s²

Často kladené otázky - DS14DSAL HiKOKI

Jak nabíjet baterii?

Zapojte nabíječku do zásuvky, poté vložte baterii. Během nabíjení červená LED bliká. Po nabití LED bliká rychleji. Odpojte nabíječku a vyjměte baterii.

Jak nastavit utahovací moment?

Otáčejte nastavovacím kroužkem momentu pro výběr jedné z 22 očíslovaných poloh (1 až 22) nebo polohy vrtání (symbol vrtáku). Čím vyšší číslo, tím silnější moment.

Co dělat, když se baterie nenabíjí?

Zkontrolujte, zda je baterie správně vložena a nabíječka zapojena. Pokud LED rychle bliká červeně (0,2 s), může být v konektoru cizí těleso nebo závada. Pokud je baterie horká, nechte ji vychladnout. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak změnit rychlost otáčení?

Ujistěte se, že je spínač vypnutý, poté posuňte přepínač rychlosti do polohy vysoké (H) nebo nízké (L). Nízká rychlost (0-300 ot./min) je určena pro šroubování, vysoká (0-1500 ot./min) pro vrtání.

Jak nainstalovat poutko na opasek?

Připevněte poutko pomocí dodaného šroubu. Ujistěte se, že je pevně utaženo, aby nedošlo ke zranění. Poutko lze odstranit nebo přesunout na druhou stranu.

Jak vyměnit uhlíkové kartáčky?

Sejměte krytky kartáčků, poté pomocí plochého šroubováku vyjměte opotřebované kartáčky. Nainstalujte nové kartáčky (ref. 999054) s orientací hřebíku do kontaktní části. Nasaďte zpět krytky.

Jaký je maximální vrtací výkon?

Pro dřevo: 38 mm, pro kov: 13 mm, pro kovové šrouby: 6 mm, pro dřevěné šrouby: 8 mm. Používejte vrtáky vhodné pro daný materiál.

Jak používat LED osvětlení?

LED se automaticky rozsvítí při stisknutí spínače. Osvětluje pracovní oblast. Nedívejte se přímo do světla, aby nedošlo k poškození očí.

Jaké baterie jsou kompatibilní s tímto modelem?

Používejte výhradně lithium-iontové baterie HiKOKI s napětím 14,4 V (řada BSL14xx) nebo 18 V (řada BSL18xx). Použití jiných baterií může poškodit nářadí a zrušit záruku.

Jak dlouhodobě skladovat baterii?

Pro období 3 měsíců nebo déle baterii před uskladněním plně nabijte. Skladujte ji na suchém a chladném místě (pod 40°C). Zabraňte hromadění kovových třísek na kontaktech.

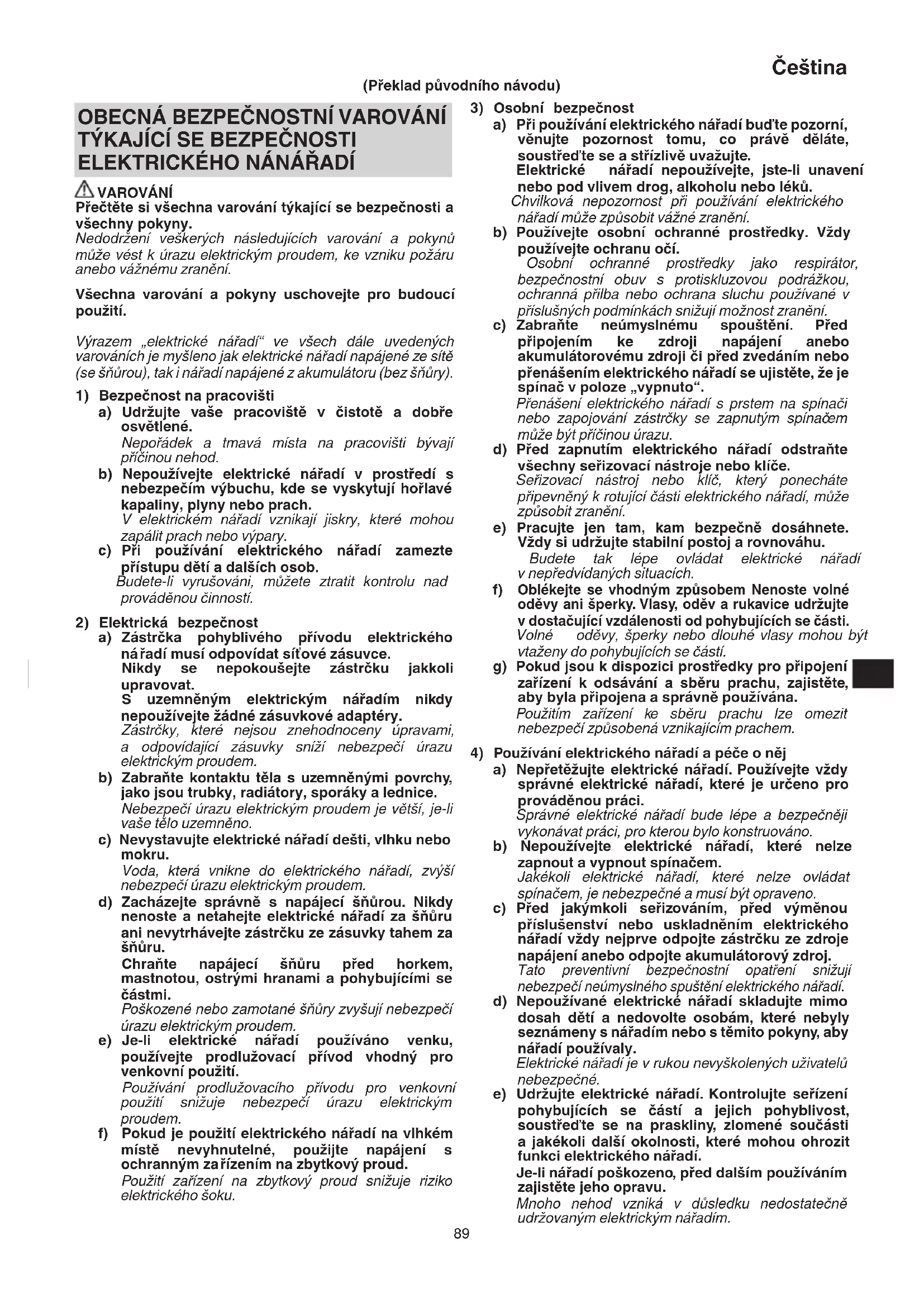

NÁVOD K OBSLUZE DS14DSAL HiKOKI

(Překlad původního námody)

OBECNÁ BEZPEČNOSTNI VAROVÁNÍ TÍKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁNÁRADI

VAROVÁNÍ

Prcte tse si vsechna varovani tykajici se bezpecnosti a vsechny Pokyny.

Nedodrženi veskerych nasledujicich varovani aPoknun muze vest k urazu elektrickym proudem, ke vzniku pozáru anebo vaznemu zraneni.

Vsechnavarovaniapokynyuschovejteprobudouci pouziti.

Vyrazem „elektrické nařadi“ ve vsech dale uvedenych varovánich je mysleno jak elektrické nařadi napajné ze sítě (se šnúrou), tak i nařadi napajné z akumulatoru (bez šnúry).

1) Bezpečnost na pracovišti

a) Udrzujte vase pracovište v Čistote a dobre osvětlené.
Nepořádek a tmavá mista na pracovišti byvaji prícinou nehod.

b) Nepoužívejte elektrické nářadi v prostřédí s nebezpecim vybuchu, kde se vyskytuji hořlavé kapaliny, plyny nebo prac. V elektrickém nářadi vznikaji jiskry, ktere mohou zapálit pracne bo vypary.

c) Při používani elektrického náradí zamezte pristupu déti a dalísch osob. Budete-li vyrušovani, mužete ztratit kontrolu nad provaděnou cinností.

2) Elektrická bezpečnost

a) Zástrčka pohyblíveho privodu elektrického
náradi musi odpovidat sitóve zásuvce.
Nikdy se nepokousejte zástrčku jakoli
upravovat.
S uzeměným elektrickým náradím nikdy
nepoužívejte zádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny upravami,
a odpovidají cí zásuvky snizí nebezpeci urazu
elektrickým proudem.

b) Zabrahte kontaktu tela s uzemnenymi povrchy, jako jsou trubky, radiatory, sporaky a lednice. Nebezpeci urazu elektrickym proudem je větsí, je-li vase telo uzemnéno.

c) Nevystavujte elektrické nářadi dešti, vlhku nebo mokru.
Voda, ktera vnikne do elektrického nářadi, zvyši nebezpečí urazu elektrickým proudem.

d) Zacházejte správně s napájecí šnúrou. Nikdy nenoste a netahejte elektrické náradi za šnúru ani nevytrhávejte zástrčku ze zásuvky tahem za šnúru.
Chraṇe napájecí šnúru préd horkem, mastnotou, ostrymi hranami a pohybujicími se Častmi.

Poskozené nebo zamotane šnúry zvyšuju nebezpeci urazu elektrickým proudem.

Použiváni prodlužovacího privodu pro venkovní použítí snizujé nebezpečí urazu elektrickým proudem.

f) Pokud je použiti elektrického náradi na vlhkém mistě nevyhnutelné, použijte napajeni s ochranným zařizením na zbytkový proud.

Použiti zařizení na zbytkový proud snizuje riziko elektrického šoku.

3) Osobni bezpečnost

a) Pri použivani elektrického náradí bud'te pozorní, věnujte pozornost tomu, co práve deláte,oustřed'te se a stržlivě uvažujte. Elektrické náradí nepoužívejte, jste-li unavení nebo pod vivem drog, alkoholu nebo léku. Chvilková nepozornost pri použivani elektrického náradí muže zpùsobit važné zraněni.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.

Osobni ochrannes protrdky jakorespirator, bezpechnostni obuv s protiskluzovou podrazkou, ochranna prilba nebo ochrana sluchu pouzivan v prislusnych podminkach snizuji moznost zraneni.

c) Zabrante neumyslnemu spousteni. Pred pripojenim ke zdroji napajeni anebo akumulatorovemu zdroji ci prd zvedanim nebo prenasenim elektrickeho naradi se ujistete, ze je spinač v poloze „vypnuto".

Prenaseni elektrickego naradi s prstem na spinači nebo zapojovani zastrcky se zapnutým spinačem muže byt prćinou urazu.

d) Před zapnutím elektrického nárádi odstrante věsechny seživováci nastroje nebo klicé. Šeržováci nastroj nebo klic, který ponecháte pripevněny k rotujici cásti elektrického nárádi, muže zpùsobit zraněni.

e) Pracujte jen tam, kam bezpečné dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické náradí v nepředvidaných situácích.

f) Oblékejte se vhodným zpúsobem Nenoste volné oděvy ani sperky. Vlasy, oděv a rukavice udržujte v dostacujici vzdálenosti od pohybujicích se Časti. Volné oděvy, sperky nebo dlouhé vlasy mohou byt vtaženy do pohybujicích se Časti.

g) Pokud jsou k dispozici prostredky pro pripojeni zaifeni k odsavani a sberu prachu, zajistete, aby byla pripojena a spravyne pouzivana. Pouzitim zaifeni ke sberu prachu lze omezit nebezpeci zpusobena vznikajicm prachem.

4) Používáni elektrického náradi a peče o něj

a) Nepretezujte elektricke naudi. Pouzivejte vzdy spravne elektricke naudi, ktere je urceno pro provadennou praci. Spravne elektricke naudi bude lepe a bezpechneji vykonavat praci, pro kterou bylo konstruovano.

b) Nepouživejte elektrické nařadi, které nelze zapnout a vypnout spinačem. Jakékoli elektrické nařadi, které nelze ovládat spinačem, je nebezpečné a musí byt opraveno.

c) Pred jakymkoli serizovánim, préd vymenou príslušenstvi nebo uskladněm elektrického nárádi vždynejprve odpojte zástrčku ze zdroje napájení anebo odpojte akumulátorový zdroj. Tato preventivné bezpečnostné opatřné snizuji nebezpeci neumyslného spustěné elektrického nárádi.

d) Nepouživané elektrické nařadi skladujte mimo dosah detí a nedovolte osobám, které nebyly seznámeny s nařadim nebo s temitoPokyny, aby nařadi použivaly. Elektrické nařadi je v rukou nevyskolenych uživatelú nebezpečné.

e) Udrzujte elektrické nařadi. Kontrolujte serizeni pohybujicich se casti a jejich pohyblivost,oustred'te se na praskliny, zlomené soucasti a jakékoli dalsi okolnosti, které mohou ohrozit funkci elektrického nařadi. Je-li nařadi poskozeno, pre'dalsim použivanim zajistete jeho opravu.

Mnoho nehod vznika v dusledku nedostatecné udržovanym elektrickým naRADIM.

f) Udržujte Črezaci nastroje ostre a Čisté.

Správně udrzované a naostřnéřezaci nastroje se s mensí pravděpodobnosti zachyti za material nebo se zablokují a práce s nimí se snáze kontroluje.

g) Elektrické nárdi, príslušenstvi, vsazené casti atd. používejte v souladu s temitoPokyny a takovým zpúsobem, jaký byl predepsán pro konkrétné elektrické nárdi, a to s ohledem na dané pracovné podminky a druh provaděné práce. Použivány Elektrického nárdí k provaděné jinych cinnosti, než pro jaké bylo určeno, muže věst k nebezpečným situacím.

5) Použití náradí na baterie a peče o ne

a) Dobijete pouze nabiječkou specifikovanou výrobcem. Nabiječka, ktera je vchodná pro jeder typ akumulatorového zdroje, muže v pripadě použiti s jiním akumulatorovém zdrojem zpúsobit nebezpeci požáru.

b) Elektrické nárádi používejte výhradné speci fi kovanymi akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátoroveho zdroje muže vzniknout nebezpečí zraněni a požáru.

c) Pokud akumulatorov zdroje nepouzivate, udržujte je mimo ostatni kovove predměty, jako jsou kancelárské sponky, mince, klice, hrebíky, sroubky ājine drobné kovove predměty, ktere mohou zpúsobit premostění kontaktů. Vázajemné zkratovani polu akumulatoru muže zpúsobit popáleniny nebo požár.

d) Pri nevhodném zacházeni muze z akumulatoru vytékat kapalina; zabrańte kontaktu s ní. V pripadě nahodného kontaktu misto oplachnětevodou. Pokud kapalina vnikne do oči, vyhledejte lékarskou pomoc. Kapalina vytékajci z akumulatoru muze zpusobit podráźdení nebo popáleny.

6) Servis

a) Opravy vaseho elektrického nárdí svěrte kvalifikovane osobě, ktera bude používat identické nahradní díly. Timto zpúsobem bude zajistěna stejná roven bezpečnosti elektrického nárdí jako pred opravou.

PREVENTIVNI OPATRENI

Nedovolte pristup detem a nemohoucim osobam.
Pokud náradí nepoužíváte, měli bye ste je skladovat
mimo dosah detí a nemohoucích osob.

BEZPECNOSTNI VAROVÁNÍ TYKAJICI SE BEZDRATOVÉHO OVLADACE VRTÁKU

1. Pokud je k elektrickému náradí dodávána jeder neboVICE pridavnych rukojetí, používejte ji/je. Ztrátakontrolymuzevestke zraněním.
2. Pokud provadite prace, pri nichž muze nasazovaci nastroj nebo šroup zaśahnout skrytá elektrická vedení, pak stroj držte na izolovanych plochach rukojeti. Kontakt s elektrickým vedení pod napětim muze uvěst napěti i na kovové díly stroje a věst k zásahu elektrickým proudem.

DALŠI BEZPEČNOSTNI VAROVÁNÍ

1. Ujistete se, ze se v oblasti vrtani nenachazeji zaadne skryte prekazky, vctne elektrickych kabelu, vodovodnich ci plynovych trubek. Vrtani do vyse uvedenych mistrudevst K urazu elektrickym proudem nebo elektrickemu zkratu,unikplynu nebo jinemu nebezpeci, ktere muze zpusobit vaznou nahodu nebo vazná zraneni.

2. Ujistete se, ze bēhem prace držite pevné nárdi. V opacné mřadě muže dojí k nehodné nebo zraněni.

3. Zajistete obrobek. Obrobek pevné uchyceny upinacim pripravkem nebo svérakem je drzen bezpečnéji než vaši rukou.
4. Připrava a kontrola pracovniho prostředí. Následujícím postupem zkontrolujte, zda je pracovní prostředí vchodné.
5. Nedovolte, aby se do otvoru pro pripojeni akumulatoru dostaly cizi predmety nebo material.
6. Nikdy nerozebirejte dobijeci akumulator a nabiječku.
7. Nikdy nezkratujte dobijeci akumulator. Zkrat akumulatoru zpúsobi prudký nárust elektrického proudu a prehrátí. To vede ke spaleni nebo poškozeni akumulatoru.
8. Nevhazujte akumulator do ohne. Akumulator muze v takovem pripadé explodovat.
9. Jakmile akumulátor dosáhne konce zivotnosti a není*** možné jej již vice používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumúlátry.
10. Do vetracich otvoru v nabijece nevkladejezte zadné prédměty. Kovové prédměty nebo hořlavý material vloženy do vetracich otvoru nabiječky prěstavujenebezpeci urazu elektrickým proudem a vyusti v poskození nabiječky.
11. Při vkladáni vrták do sklícidla rádně utáhněte objímku. Pokud není objímka dotázena, vrták se muže protočit nebo vypadnout a zpúsobit uraz.
12. Pri zmene otacek pomoci prepinace se presvedcte, ze je hlavni vypinac vypnuty. Zmena otacek pri otaceni motoru muze poskodit ozubenene prevody.
13. Stupnici spojky nelze nastavit mezi cisly ,1, 3, 5 ... 22" nebo teckami a nepouzivejte naradi s nestavenim cisla na stipnici spojky mezi ,22" a cary uprostred symbolu vrtacky.V opacnem pripade muze dojit k poskozeni.
14. Po stélé práci nechte náradi odpočinout.
15. Pokud je nářadi pretiženo, motor se muze zastavit. Pokud se tak stane, uvolněte spínač nářadi a odstraťe pricinu pretiženi.
16. Pokud se náradí používa jako vrtacka, otáčeni motoru se muže zablokovat. Pri práci s vrtacim šroubovákem dbejte na to, aby se motor nezablokoval.
17. Jakmile se motor zablokuje, okamžite vypněte napájení. Pokud motor necháte zablokovaný, muže se spálit motor nebo akumulátor.
18. Používáni akumulátoru v chladném prostřédi (pod 0 stupů Celsia) muže někdy zpùsobit zeslabeni utahovacího momentu a snizit množstvi práce. Jedná se však o dočasný jej, který se vrát do normálu, jakmile se akumulátor zahréje.
19. Namontujte pevné hák. Pokud hák není pevné namontován, muze během používáni zpúsobit uraz.
20. Nédívejte se prímo do svělá. Múžete si poranit zrak.
21. Motor tohoto vyrobku obsahuje silny permanentni magnet. Dodržujte následujici bezpečnostni opatřeni tykajci se prilinani odstěpku k nastroji a vlivu permanentniho magnetu na elektronické pristroje.
    Neumistujte nastroj na pracovni stul nebo plochu obsahujici kovove odstepky. Odstepky mohou prilnout k nastroji a zpusobit zraneni nebo selhani nastroje.
    Pokud k nastroji prilnuly odstepky, nedotykejte se jich. Odstrahte je kartacem. Pokud tak neučinite, muže dojit ke zraněni.
    Nepoužívejte tento nastroj v blízkosti prěsnych zařizení jako jsou mobilní telefony, magnetické karty nebo elektronická paměťová média.
    Pokud tak učinite, muže dojit k selhání operace, chybné funkci nebo ztrátě dat.

UPOZORNÉNÍ K PRO LITHIUMIONTOVÉ AKUMULÁTORY

Z duvodu prodlouženiŽivotnosti je lithium-ionovy akumulator vybaven ochrannou funkci zastaveni vykonu.

V pripadech 1 až 3 popsanych nizé se muze motor bēhem použiváni tohoto vyrobku zastavit, prestože drzǐte spinač.

Nejedná se o závadu, ale o vysledek ochranné funkce.

1. Jakmile dojde k vybiti zbyvajici capacity akumulatoru, motor se zastavi.

V takovém pripadě akumulátor okamžitě dobijte.

1. Pokud je nárádi pretiženo, motor se muže zastavit. V takovém pripadé uvolněte spínač nárádi a odstraće pricinu pretiženi. Potom mužete nárádi znovu používat.

2. Je-li akumulator prehraty a pretizeny, muze se pohon akumulatoru zastavit.

V takovém pripadě prestante akumulátor používat a nechte jej vychladnout. Potom mužete náradi znovu používat.

Dále prosím dbeije následujicích varování a upozornění.

VAROVANI

Abyste predeši pripadnému uniku kapaliny z akumulátoru, vzniku tepla, emisim koure, vybuchu a vzniceni, dbejte následujicíchPokynú.

1. Ujistete se, ze se na akumulatoru neusazuji piliny a prac.
   Bēhem práce kontrolujte, ze na akumulátor nepadaji piliny a prach.
   Ujistete se, ze se piliny a prach padajici beshem prace na elektrické naradi neusazuji na akumulatoru.
   O Akumulátor, ktery nepoužívate, neskladujte na misté vystaveném pilinám a prachu.
   O Pred uskladnenim akumulatoru odstrahte veškeré piliny a prach, ktery na ném muže byt usazený, a naskladujte ho společné s kovovymi predměty (sroukBky, hrebíky atd.).
2. Nepropichujte akumulator ostrym predmtem, napriklad hrebikem, nebouchejte do nej kladivem, nestoupejte na nej, nahazeje t im ani jej nevystavujte silnym otresum.
3. Nepoužívejte viditelné poškozený Či deformovany akumulátor.
4. Nepoužívejte akumulátor obracenou polaritou.
5. Nepripojujte jej primo k elektrické zăstréce ani k zăsuvce cigaretového zapalovace v automobilu.
6. Nepoužívejte akumulator k jinému než určenému učelu.
7. Pokud se nabijeni akumulátoru nedokončí, i když uvedená doba nabijeni uplynula, ihned zastavte dalši nabijeni.
8. Nevystavujte akumulator pusobeni vysokych teplot nebo vysokého tlaku, neumistujte jej napr. do mikrovlnne trouby, sušicky nebo vysokotlakeho zasobníku.
9. V pripadé zjiisténí uniku nebo zapachu okamžitě zajistěte bezpečnou vzdalenost od ohné.
10. Nepoužívejte na místech se silnou statickou elektrinou.
11. V pripadé uniku kapaliny, zapachu, vznikajiciho tepla, ztraty barvy, deformace nebo v pripadé jakékoli abnormality bēhem použivani, nabijeni nebo skladovani okamžite vyjměte akumulatorz pristroje ānabiječky a prestante jej používat.

UPOZORNENI

1. Pokud se kapalina unikajíz akumulátoru dostane do očí, netře tse je, době je vymyje cistou vodou, například vodou z vodovodu, a ihné vyhledejte lékáre.

Bez lékarského osetreni muze kapalina zpusobit problemy se zrakem.

1. Pokud se kapalina dostane do kontaktu s pokožkou Či oděvem, ihnéd zasažena mista omyjte Čistou vodou, například vodou z vodovodu.

Kapalina muze zpusobit podrždeni kuze.

1. Zjistite-li pri prvnim pouziti, ze na akumulatoru je rez, vzniká zapach, prehrátí, ztrata barvy, vidite deformaci anebo jinou abnormalitu, nepouzivejte jej a vratte jej dodavateli ci prodejci.

VAROVÁNÍ

Pokud se vodive cizi tleso dostane do svorky lithium-iontoveho akumulatoru, akumulator se muze zkratovat a zpuosbit pozar. Pri skladovani lithium-iontovych akumulatoru se ridte nasledujicimi predpisy a radne je dodruzijte.

Neumistujte vodive ulomky, hrebiky a vodiče, napřklad zelezné a meděné drát do krabice určené pro skladováni.
O Za ucelem zabräneni zkratu vlozte akumulator do naradine nebo jej bezpecné ulozte do krytu pro akumulator tak, aby byly skryty ventilacni otvory.

SYMBOLY

VAROVÁNÍ

Následujíci text obsahuje symboly, které jsou použity na zarizeni. Než začnete náradí používat, ujistěte se, ze Rozumite jejich vyznamu.

	DS14DSAL / DS18DSAL: Akku vrtací šroubovák
	Přětěte si všechna varováni týkajíci se bezpečnosti a všechny poukyny.
	Jen pro státy EU Elektrické nářadi nevyhazujte do komunálniho odpadu! Podle evropské směrnice 2002/96/ES o nakládání s použitými elektrickými a elektronickými zařizeními a odpopvidajćich ustanovení právnich predpisù Jednotlivych zemi se použitá elektrická nářadi musí sbírat odděleně od ostatného odpadu a podrobit ekologicky šetrnému recyklovány.
V	Jmenovité napěti
n₀	Počet otáček pri běhu naprázdno
Ls	Nízký počet otáček
Hs	Vysoký počet otáček
	Dřevo
	Kov
	Šroub do železa
	Vrut do děva
	Kapacita vrtákového sklíčidla
kg	Hmotnost
	Vrtání
I	ZAPNUTÍ
O	VYPNUTÍ
	Odojeb te baterii
H	Změna otáček - vysoká rychlost
L	Změna otáček - nízká rychlost
R	Otáčeni ve směru hodinovych ručiček
L	Otáčeni proti směru hodinovych ručiček

STANDARDNI PRÍSLUŠENSTVI

Obsah baleni pristroje (1 pristroj) navic obsahuje prislušenstvi uvedene na strane 150.

Standardni prisluşenstvi podlehaji zmenám bez prédchoziho upozorneni.

POUZITI

Sroubovani a vyrsroubovani sroubu do zeleza, vrutu do d'reva, samo'reznych sroubu apod.
O Vrtani ruznych kovu.
O Vrtanidreva.

SPECIFIKACE

Specifikace k tomuto pristroji jsou uvedeny v tabulce na strané 150.

POZNÁMKA

Vlivem stalePokraucijicihoVyzkumneho aVyvojoveho programu spolecnosti HiKOKI mohou zde uvedené parametry podlehat zmenam bez prdekchioho upozorneni.

NABIJENI

Pred použitím elektrického nářadi nabijte akumulátor děné uvedenychPokynú.

1. Zapojte siovky kabel nabijecky do elektrické zasuvky.

Po pripojen zastroky nabijecky do elektricke zasuvky se cervene rozblicka kontrlka (bude blinkat v 1 sekundovem intervalu).

UPOZORNÉNÍ

Pokud je elektricky kabel poskozen, nepoužívejte jej. Okamžitě jej nechte opravit.

Když je akumulator zcela nabity, kontrolka se Červěně rozbíká. (v 1 sekundovych intervalech) (viz Tabulka 1)

• Signalizace kontrlky

Kontrolka signalizuje stav nabiječky nebo akumulátoru tak, jak je uvedeno v Tabulce 1.

Tabulka 1

Signalizace kontrolky
Kontrolka svítí nebo blíká.	Před nabíjením	Bliká(červě)	Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy)
	Během nabíjení	Svítí(červě)	Stále svítí
	Nabíjení dokoněno	Bliká(červě)	Svítí 0,5 sekundy. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy)
	Nelze nabíjet	Bliká(červě)	Svítí 0,1 sekundy. Nesvítí 0,1 sekundy. (vypne se na 0,1 sekundy)	Závada na akumulátoru nebo nabíjeće
	Pohotovostné režim při prěhřátí	Svítí (zelené)(UC18YRSL)	Stále svítí	Akumulátor je prehrátý. Nelze nabíjet. (nabíjení bude zahájeno po vystydnutí akumulátoru)
		Bliká (červě)(UC18YFSL)(UC18YGSL)(UC18YKSL)	Svítí 1 sekundu. Nesvítí 0,5 sekundy. (vypne se na 0,5 sekundy)

• Informace o teplotach a dobre nabijeni akumulatoru.
  Teploty a doba nabijení jsou uvedeny v Tabulce 2

Tabulka 2

Nabiječka Akumulátor		UC18YRSL UC18YFSL UC18YGSL UC18YKSL
Nabijecí napěti V 14,4 V - 18 V
Hmotnost kg 0,6 0,5 0,4 0,35
Rozmezi teplot pro nabíjení 0°C - 50°C
Doba nabijeni pro kapacitu akumulátoru, pržblízná (při 20°C)
1,3 Ah	min.	20	20	35
1,5 Ah	min.	22	22	40
2,0 Ah	min.	30	30	60
2,5 Ah	min.	35	35	75
3,0 Ah	min.	45	45	90
4,0 Ah	min.	60	60	120
5,0 Ah	min.	75	75	150
Počet Článkù akumulátoru		4-10

POZNÁMKA

Doba nabijeni se muze měnit podle okolní teploty a napáćího napěti.

4. Odpojte sitovy kabel nabijecky ze zasuvky.

5. Pevne drzte nabiječku a vytáhněte akumulátor. POZNÁMKA

Ujistete se, ze jste po nabiti vyjmuli akumulator z nabijecky a poté jej uložte.

UPOZORNENI

Pokud je akumulator nabijen zahráty, protoze byl po dlouhou dobu vystaven prímému slunečnímu zárení nebo protoze byl práve použivan, kontrlka nabiječky se rozsviti zelené na 1 sekundu nebo jegnu sekundu svítí a zhasne na 0,5 sekundy (vypne se na 0,5 sekundy). V takovém pripadě nechte akumulatornejprve vychladnout a poté zahajte nabijeni.
O Pokud kontrlka bliká Červě (v intervalech 0,2 sekundy), zkontrolujte, zda nejsou v konektoru nabíječky akumulátoru cizi prěděmtý, a pokud ano, odstranje je. Pokud dūvodem nejsou Žáné cizi prěděmtý, pravěpodobné se"Justá o poruchu akumulátoru nebo nabíječky. Obratte se na autorizované servisní středisko.
Protoze vestavenemu mikropocitaci trva prblizn3 sekundy, nez potvrdi, ze akumulator nabijeny nabijeckou byl vyjmut, vychejte nejmene 3 sekundy, nez jej vlozite zpet a budetePokracovat v nabijeni. Pokud akumulator znovu vlozite behem tchto 3 sekund, pravdepodobne se radne nenabije.

MONTAZ A PROVOZ

Činnost Obrázek Strana
Vyjmúť a vložení akumulátoru 1 151
Nabíjení 2 151
Nastavení utahovacího momentu 3	151
Výběr polohy pro vrtány 4 151
Změna otáček 5 151
Vyjmúť a montáž háku 6 151
Jak používat LED kontrolku	7 152
Nasazení vrtáku	8 152
Změna směru otáčení	9	152
Činnost spínače	10	152
Kontrola výměna uhlíkovych kartáčů	11	152
Výběr príslušenství	-	153

UDRZBA A KONTROLA

1. Kontrola náradi

Protoze tupé nárádi snizuje efektivitu a muže zpúsobit poruchy motoru, naostřete nebo vyměné tárádi, jakmile zjistǐte, ze je opotřebné.

2. Kontrola montáznich sroubú

Pravidelné kontrolujte vsechny montázní srouby a zajistěte, aby byly rădně utaženy. Pokud jsou jakékoli srouby uvolnéne, okamžité je dotáhněte. Pokud tak neučinite, vystavujete se vaźnému nebezpeci.

3. Udrzba motoru

Vinuti motoru je „srdce“ elektrického náradí. Ujistěte se, ze vinuti není poškozené nebo mokré od vody Či oleje.

4. Kontrola uhlikovych kartacu (obr. 11)

V motoru jsou pouzity uhlikové kartáče, ktere podlehaji opotřebeni. Protoze nadměrně opotřebeny uhlikový kartáč muže zpúsobit špatné chod motoru, nahrad'te uhlikový kartáč novým, jakmile se opotbreuju nebo se priblizuje „mezi opotřebeni“ (a). Navic vždy udržujte uhlikové kartáč ČiSTE a zajistěte, aby hladce klouzaly v držácích kartáčú.

POZNÁMKA

Pri yvmene uhlikovo hokarace za novy se ujistete, ze pouzivate uhlikovy katac od HiKOKl, kodove cislo 999054.

5. Vymena uhlikovych kartáču

Nejprve sejmete krytku kartace, vyjmete uhlikovy kartac a pote zahaknete vybezek uhlikoveho kartace pomoci plocheho sroubovaku.

Pri nasazovani uhlíkovych kartáču zvolte směr tak, aby se hře b ृuhlíkového kartáče shodoval s kontaktni Častí ➁ mimo trubici kartáče. Poté jej zatlačte prstem. Nakonec nasad'te krytku kartáče.

UPOZORNENI

Musite si byt naprosto jisti, ze jstezasunuli cvoček uhlikového kartáče do kontaktní Časti vně trubice kartáče. (Müzetezasunout kterykoli ze dvou prilozenych cvočku.)

Je nutno postupovat pečlive, protoze jakákoli chyba pri těto cinnosti muže zpúsobit deformaci hřebu uhlikového kartáče a vadné chod motoru v počatečné fázi.

6. Udrzba povrchu

Pokud je vrtaci sroubovák znečištěny, otrěte jej měkkým suchým nebo vlhkým hadřikem navlčeným v mydlové vode. Nepoužívejte Rozpoustědla s obsahem chlóru, benzin ani Črididlo, jelíkož tyto látky Rozpoustěji uměle hmoty.

7. Skladováni

Vrtaci sroubovak skladujte na miste's teplotou nižsí než 40°C a mimo dosah deti.

POZNÁMKA

Pokud akumulator uskladnite na dels i dobu (3 a vice mesicu), ujistete se, ze je plne nabity. Akumulator se s mensi kapacitou a delsim uskladnenim nemusi dobit.

POZNÁMKA

Skladováni lithium-iontovych akumulatoru

Před uskladněnim lithium-ionovych akumulátoru zkontrolujte, zda jsou plné nabité.

Dlouhodobëjsi skladovani malo nabitych akumulatoru muze zpusokit snizeni jejich vykonu, vyrazne snizit dobu pouziti, pripadne muze dojit ke ztrate schoposti akumulatoru držet zátež.

Vyrazne snizenou dobu pouziti vsk lze obnovit dvema až peti cykly opakovaného nabijeni a vyuziti akumulatoru.

Pokud je doba vyuziti akumulatoru extremne krátka, nahledě na to, ze jste jej opakované nabili a použili, zkontrolujte, zda neni akumulator nefunkčné a zvažte pořizení nového akumulatoru.

UPOZORNENI

Pri obsluze a udrzbe elektrickych zaizeni musi byt dodržovany bezpečnostni predpisy a normy platné v kaźdé zemi, kde je vyrobek použivan.

Dulezite upozorneni tykajici se akumulatoru pro elektrické akumulatorové naradi spolecnosti HiKOKI

Používejte vždy jeder z námí určenych originánnich akumulatoru. Nemúžeme zarucit bezpečnost a vykonnost našeho elektrického akumulatorového naradi,Pokud jsou používány jiné, než námí určene akumáturesny neboPokud je akumulator rozebrán a zmenén (napr.byl rozebrán a nahrazen clanek akumulatoru nebo jinych vnitřinich cásti).

ZÁRUKA

Rucime za to, ze elektrické nárádi HiKOKI splnjuze zákonné/ mistné platné prédipsy. Tato záruka nezahrnuje závady nebo poskození vzníklé v dusledku nesprávného použiti, hrubého zacházení nebo normálniho opotřebení. V pripadé reklamace zašlete prosím elektrické nárádi v nerozebrém stavu spolecné se ZÁRUÇNIM LISTEM pripojeným na konci těchtoPokynu pro obsluhu do autorizovaného servisniho střediska spolecnésti HiKOKI.

Informace o hluku a vibracich

Méréné hodnoty byly určeny podle EN60745 a deklarovány ve shoděs ISO 4871.

Změréná vázěné hladina akustického vykonu A: 99 dB (A)
Změréná vázěné hladina akustického tlaku A: 88 dB (A)
Neurcitost K: 3 dB (A).

Používejte ochranu sluchu.

Celkovi hodnoty vibraci (vektorov'y soucet triax) stanovené dle normy EN60745.

Vrtani do kovu:

Hodnota vibračnich emisi āh, D = 5,9 m/s²

Nejistota K = 1,5m / s^2

Deklarovaná hodnota vibraci byla zmeřena v souladu se standardní metodou testovani a muže být použita pro porovnámí真爱но nařadi s druhým.

Tuto deklarovanou hodnotu vibraci lze rovnéz použit v predbezném hodnoceni vystaveni.

VAROVANI

O Vibracni emise beshem vlastniho pouzivani elektrickeho naradi se muze od deklarované celkove hodnoty lisit v zavislosti na zpusobu jeho pouziti.

O Stanovte bezpečnostní opatřění k ochraně obšluhy zalożě na odhadu vystavení vlivům v danych podminkách použítí (v uvhánu je třeba vzt vsechny cásti pracovniho cyklu, například doby, kdy je náradí vypnuté i kdy béží naprázdné pred spustěnéím).

POZNÁMKA

Vlivem stalePokraucijicho vyzkumneho a vyvojoveho programu spolecnosti HiKOKl mohou zde uvedené parametry podlehat zmenam bez predchozhiho upozorneni.

GENEL ELEKTRIKLI ALET GUVENLIK UYARILARI

UYARI

Precitajte si vsetky bezpecnostne vystrahy a vsetky poukny.

Nedodrzanie vystrah a pokynov moze viest' k zasiahnutiu elektrickym prudom, poziaru a/alebo važnemu poraneniu.

Vsetky vystrahy a Pokyny uschovajte pre moznu potrebu v buducnosti.

1) Bezpečnost na pracovisku

a) Svoje pracovisko udržiavajte Čisté a dobre osvetlené.

2) Elektrická bezpečnost

f) V tripade, ak je nevyhnutne pouzivat elektrické náradie vo vlhkom prostredi, pouzivaje privod elektrického prudu chranychy zariadenim pre zvyškový prud (RCD).

3) Osobná bezpečnost

4) Použivanie a starostlivost o elektrické náradie

Použivanie elektrického náradia na iné, než urcené cinnosti moze viest' k vzniku nebezpečnych situácii.

1. Používajte pomocné rukováť (rukováť), ak su dodané s nastrojom.

Strata ovladania moze sposobit poranenie osob.

1. Elektricky nastroj drzte za izolované povrchy na uchopenie, ak vykonávate cinnosti, kedy sa moze dostat prisluşenstvo na rezanie alebo upinaci prvok do kontaktu so skrytou kabelážou.

Pri kontakte prisluşenstva na rezanie a upinacích prvkov so „živým" vodičom možu byt kovove āsti elektrického nastroja vystavené prudu a mohl by operátorovi spôsobit poranenie elektrickým prudom.

DALSIE BEZPECNOSTNÉ VAROVANIA

V nižsie uvedenych pripadoch 1 až 3 sa motor poças použivania vyrobku zastavi dokonca aj vtedy, ked potiahnete vypinač. Nejde o chybu, je to vysledok ochrannej funkcie.

1. Motor sa zastavi, ked' sa vybije bateria.
   V takomto priade ju okamzite nabite.
2. Motor sa moze zastavit v pripe pretaZenia naradia. V takomto pripe uovInite vypina c naradia a odstrante pricinu pretaZenia. Nasledne ho budete moct opat pouzit.
3. Bateriov y pohon sa moze zastavit, ak pri pretazeni dojde k prehrievaniu baterie.

V'takomtpriade prestahte bateriu pouziva' a nechajte ju vychladnuf. Nasledne ho budete moot opa' pouzit.

Okrem toho, berte na zretel nasledujuceVystrahy a upozornenia.

VYSTRAHA

Aby ste zabrani viyekaniu kvapaliny z baterie, generovaniu tepla, unikaniu dymu, vybuchu a vznieteniu, dodrziavajte nasledujuce bezpečnostné opatrenia.

Pred použitím elektrického náradia nabite batériu nasledovne.

1. Pripojte napajaci kabel nabijačky k zasuvke.

Po pripojen zastrcky nabijaacky k zauvke zaene blikat kontrolka načerveno (v 1-sekundovych intervaloch).

UPOZORNENIE

Elektricky kabel nepoužívajte, ak je poškodený. Okamžite ho dajte opravit.

2. Vlozte bateriu do nabijaacky. (Obr. 2)

Bateriu pevne vlozte do nabijačky.

3. Nabijanie

Pri vkladani baterie do nabijacky sa spusti nabijanie a kontrlka bude nepretrzite svietnacerveno.

Po uplnom nabit baterie zaene kontrlka blikat na cerveno. (V 1-sekundovych intervaloch) (Pozrite si Tabul'ku 1)

Svetlo kontrolky

Vyznamy svetla kontrlky su uvedene v Tabul'ke 1, a to podl'a stavu nabijaacky alebo nabijatel'nej baterie.

Tabul'ka 1

Významy svetla kontrolky
Kontrolka svieti alebo blíká.	Pred nabijaním	Bliká (načerveno)	Svieti na 0,5 sekundy. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy)
	Počas nabijania	Svieti (načerveno)	Svieti neprerušovanie
	Nabijanie je dokoněné	Bliká (načerveno)	Svieti na 0,5 sekundy. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy)
	Nabijanie nie je možné	Mihoce sa (načerveno)	Svieti na 0,1 sekundy. Nesvieti na 0,1 sekundy. (zhasne raz za 0,1 sekundy)	Porucha batérié alebo nabíjacky
	Prehrievanie v pohotovostnom režime	Svieti (nazeleno) (UC18YRSL)	Svieti neprerušovanie	Batériya sa prehrieva. Nedá sa nabit. (Nabijanie sa začne po vychladnutí batérié)
		Bliká (načerveno) (UC18YFSL) (UC18YGSL) (UC18YKSL)	Svieti na 1 sekundu. Nesvieti na 0,5 sekundy. (zhasne raz za 0,5 sekundy)

Slovenčina

4. Odpojte napajací kabel nabijačky zo zásuvky.

5. Nabijačku pevne uchopte a vytiahnite bateriu.

POZNÁMKA

Po použiti nezabudnite z nabijačky vybrat bateriu a potom ju odložte.

UPOZORNENIE

Pri vymene uhlikovych kief za nové používajte uhlikové kefy značky HiKOKI oznacné kódom 999054.

5. Výmena uhlikovych kief

V rámci prevaldskovania alebo udržby elektrického naradia je nutné dodržiavat bezpečnostné nariadenia a normy platné v patričnej krajine.

Namerana vázena uroven hladiny akustického vykonu A: 99 dB (A)

Namerana vázena uroven hladiny akustického tlaku A: 88 dB (A)

Odchylka K: 3 dB (A).
