Marka	Milwaukee
Model	LDM 30
Ürün Tipi	Lazerli Mesafe Ölçer
Kategori	Mesafe Ölçümü
Ölçüm Aralığı	0,15 m - 30 m
Tipik Hassasiyet	±2,0 mm (25°C, beyaz yüzey, düşük ışık)
Maksimum Hassasiyet	±4,0 mm (olumsuz koşullar)
Minimum Görüntüleme Birimi	1,0 mm
Lazer Sınıfı	2 (IEC 60825-1:2007)
Lazer Tipi	650 nm, < 1 mW
10 m'de Lazer Noktası Boyutu	20 x 35 mm
30 m'de Lazer Noktası Boyutu	40 x 65 mm
Güç Kaynağı	2 adet AAA pil (alkalin)
Pil Ömrü	Yaklaşık 10.000 ölçüm
Lazer Otomatik Kapanma	90 saniye
Cihaz Otomatik Kapanma	180 saniye
Ekran	Aydınlatmalı LCD (25 mm x 25 mm)
Ağırlık (pilsiz)	72 g
Koruma Sınıfı	IP54 (toz ve su sıçramalarına karşı koruma)
Kullanım Sıcaklığı	0°C - +40°C
Depolama Sıcaklığı	-10°C - +60°C
Ana Fonksiyonlar	Mesafe ölçümü, birim değiştirme (m, ft, in), son ölçümlerin hafızaya alınması
Temizlik	Yumuşak ve kuru bez, çözücü veya aşındırıcı deterjan yok
Güvenlik	Sınıf 2 lazer: doğrudan ışına bakmayın, çocukların erişemeyeceği yerde saklayın
Yedek Parçalar	AAA piller, kemer klipsi
Tamir Edilebilirlik	Onarımlar yalnızca yetkili personel tarafından yapılmalıdır
Genel Bilgi	CE, UKCA, EAC sertifikaları

Sık sorulan sorular - LDM 30 MILWAUKEE

Milwaukee LDM 30'un pilleri nasıl değiştirilir?

Cihazın arkasındaki pil bölmesini açın. Kullanılmış iki AAA pili, polariteye dikkat ederek yenileriyle değiştirin. Kapağı kapatın. Pil sembolü yanıp sönüyorsa, pilleri hızlıca değiştirin.

Ölçü birimi (metre, fit, inç) nasıl değiştirilir?

Mevcut birimler arasında geçiş yapmak için birim seçme tuşuna 2 saniye basın: metre (m), fit (ft) veya inç (in). Seçilen birim ekranda görüntülenir.

Milwaukee LDM 30 mesafe ölçerin hassasiyeti nedir?

Tipik hassasiyet, 25°C'de beyaz bir yüzeyde ve düşük ışıkta ±2,0 mm'dir. Zorlu koşullarda (aşırı sıcaklıklar, yüksek ışık, az yansıtan yüzeyler) maksimum hassasiyet ±4,0 mm'dir.

Err500 hatası durumunda ne yapılmalı?

Err500 hatası bir donanım sorununu belirtir. Cihazı kapatıp açın. Sorun devam ederse, Milwaukee satış sonrası servisiyle iletişime geçin veya cihazı yetkili bir servis merkezine götürün.

Lazerli mesafe ölçer nasıl temizlenir?

Dış yüzeyi ve merceği temizlemek için yumuşak ve kuru bir bez kullanın. Optiğe veya gövdeye zarar verebilecek çözücüler, aşındırıcı deterjanlar veya aşındırıcı ürünler kullanmayın.

Lazer gözler için tehlikeli midir?

Milwaukee LDM 30 bir Sınıf 2 lazer ürünüdür. Işın geçici kamaşmaya neden olabilir. Asla doğrudan ışına bakmayın ve başkalarının gözüne doğrultmayın. Cihazı çocukların erişemeyeceği yerde saklayın.

Önerilen depolama koşulları nelerdir?

Cihazı, darbelerden ve titreşimlerden uzak, -10°C ile +60°C arasındaki bir sıcaklıkta, kuru ve kapalı bir yerde saklayın. Tozlu, nemli veya aşırı sıcaklıktaki ortamlardan kaçının.

Hassas bir ölçüm nasıl yapılır?

Hedef yüzeyin yeterince yansıtıcı olduğundan emin olun (tercihen beyaz). Şeffaf yüzeylerden (cam, sıvılar), çok parlak yüzeylerden veya polistiren gibi malzemelerden kaçının. Mesafe ölçeri orta düzeyde sıcaklık ve ışık koşullarında kullanın.

Yanıp sönen pil sembolü ne anlama gelir?

Yanıp sönen pil sembolü, pillerin zayıf olduğunu ve güvenilir ölçümler için hızlıca değiştirilmesi gerektiğini gösterir. İki AAA pili değiştirin.

Üç değerli ekran nasıl yorumlanır?

Ekran, mevcut ölçümü büyük rakamlarla gösterir. Üstte, iki küçük satır son iki ölçümün geçmişini gösterir. Her yeni ölçüm bir öncekini yukarı kaydırarak mesafelerin karşılaştırılmasını sağlar.

KULLANIM KILAVUZU LDM 30 MILWAUKEE

Önemli Emniyet Talimatnamesi 1

Teknik veriler....2

Kullanim 2

Hata Kodu Tablosu....2

Genel Bakış 3

Kemer Klipsi 4

Pillerin değiştirilmesi 4

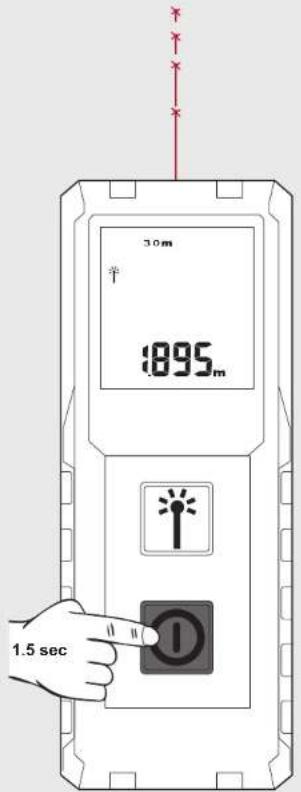

Aç/Kapat 5

Birimin değiştirilmesi 5

Ölçmek 6

ÖNEMLI EMNIYET TALIMATNAMESI

Ürünle birlikte verilen CD'deki Emniyet talimatnamesini ve Kullanma kılavuzunu okumadan önce ürünü kullanmayın.

Lazer Sinifi

|KAZ:

Bu ürün, IEN60825-1:2014 standardına göre, Sınıf 2 lazer kategorisine girer.

Uyari:

Doğrudan ışına bakmayınız. Lazer ışını ışık körlüğüne yol açabilir.

Gözünüzü, gereksiz yere lazer ışınına dikmeyiniz ve bu ışınları başkalarının üzerine tutmayınız.

Diğer şahıslara yöneltmeyin.

Uyari:

Lazer cihazını çocukların yakınında kullanmayın veya çocukların lazer cihazını kullanmalarına izin vermeyin. Dikkat! Yansıma yapan bir yüzey lazer ışınınlı kullanıcıya veya başka kişilere geri yansıtabilir.

Dönen parçalarla aranızda emniyetli bir mesafe bulundurun. Periyodik olarak denetleme ölçümleri yapın. Özellikle, önemli ölçüleri yapmadan önce, yaparken ve yaptıktan sonra.

Cihazın düşürülmesinden veya uygun olmayan alanda kullanılmasından ya da üzerinde yapılan değişiklikten kaynaklanan bir arıza sebebiyle, hatalı ölçümlerden sal

Uyarı: Kumanda elemanlarının kullanılması, el kitabında tespit edilmiş yöntemlerden farklı yöntemlerin veya ayarların uygulanması tehlikeli ışınımların oluşmasına neden olabilir.

Lazerli mesafe ölçerin kullanımlıyla ilgili sınırlar vardır. (Bkz. Teknik Veriler bölümü). Maksimum ve minimum aralık dışındaki ölçüm denemeleri yanlış sonuçlara neden olacaktır. Çok sıcak, çok soğuk, çok parlak güneş ışığı, yağmur, kar, sis veya diğer görüşü kısıtlayan koşullar gibi olumsuz koşullarda kullanım, yanlış ölçüm değerlerinin elde edilmesine yol açacaktır.

Lazerli mesafe ölçer çok soğuk koşullardan sıcak bir ortama getirilirse veya tam tersi bir durumda, kullanımdan önce cihaz ortam sıcaklığına gelene kadar bekleyiniz.

Lazerli mesafe ölçeri daima kapalı ortamda saklayınız, cihazı şok, sürekli titreşim veya aşırı sıcaklıklara maruz bırakmayınız.

Aleti daima toz, sıvılar ve yüksek nem koşullarından uzakta tutunuz. Bunlar, iç bileşenlere zarar verebilir veya doğruluk hassasiyetini etkileyebilir.

Aşındırıcı temizlik maddeleri veya çözeltilerini kullanmayınız. Temizlik için yalnızca temiz, yumuşak bir bez kullanınız.

Ölçüm aletinin ağır bir darbeye uğramasını veya yere düşmesini önleyiniz. Cihaz yere düşürülmüşse veya diğer mekanik gerilimlere maruz kalmışsa, kullanımdan önce aletin doğruluğu kontrol edilmelidir.

Bu lazer cihazında gerekli olan tamirler sadece yetkili servis personeli tarafından yapılabilir.

Agresif veya patlayıcı ortamlarda çalıştırmayın.

Atık pillerin, atık elektrikli ve elektronik eşyaların evsel atıklarla birlikte bertaraf edilmesi yasaktır. Atık piller, atık elektrikli ve elektronik eşyalar ayrılarak birktirilmeli ve bertaraf edilmelidirler.

Bertaraf etmeden önce cihazların içindeki atık pilleri, atık akümülatörleri ve lambaları çıkartınız.

Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız.

Yerel yönetmeliklere göre perakende satıcılar atık pilleri, atık elektrikli ve elektronik eşyaları ücret talep etmeden geri almak zorunda olabilirler.

Atık pilleriniz, atık elektrikli ve elektronik eşyalarınızı tekrar kullanarak ve geri dönüşüme vererek ham madde gereksiniminin az tutulmasına katkıda bulununuz.

Atık piller (özellikle lityum iyon piller), atık elektrikli ve elektronik eşyalar, çevreye uygun şekilde bertaraf edilmediklerinde çevre ve sağlığınız üzerinde olumsuz etkilere neden olabilen değerli, tekrar kullanılabilir malzemeler içerirler.

Bertaraf etmeden önce atık eşyanız içinde mevcut olabilen şahsınızla ilgili bilgileri siliniz.

CE Avrupa uyumluluk işareti

UK Britanya Uygunluk İşareti CA

Ukrayna uyumluluk işareti

EAC Avrasya uyumluluk işareti

TEKNIK VERILER

Alıcı Mercekler 15 mm x 9.5 mm
Ölçüm aralığıMinimum mesafe 0,15 mMaksimum mesafe 30 m
Mesafe ölçümüTipik tolerans(% 100 hedef yansıması için geçerli (beyaz boyanmış duvar), düşük arka fon aydınlatması, 25 °C)Maksimum tolerans(düşük yansımalı hedefiler için geçerli, yüksek arka fon aydınlatması veya üstalt değere yaklaşan sıcaklıklar)Gösterilebilen en küçük birim 1,0 mm	± 2,0 mm(0,1 mm/m'lik bir ek tolerans göz önünde bulundurulmalıdır) ± 4,0 mm(0,15 mm/m'lik bir tolerans göz önünde bulundurulmalıdır)
Lazer noktası büyüklüğü10 m mesafe: 20 x 35 mm30 m mesafe: 40 x 65 mm
Lazer sınıfı 2
Lazer tipi 650 nm, < 1 mW
Düşey AçısıDüşey Açısı +1 dereceYatay Açısı ± 1 derece
Ekran Tipi LCD (22.7 mm x 25 mm )
Lazerin otomatik kapanma süresi 90 saniye
Cihazın otomatik kapanma süresi 180 saniye
Güç Türü AAA 2x (Kalem Pil)
Pil Ömrü	10000 (Münferit Ölçüm)
Çalışma Sıcaklığı Aralığı	-0°C ila +40°C
Saklama Sıcaklığı Aralığı	-10°C ila +60°C
Pilsiz Ağırlığı	72 g
Toz ve Su direnci	IP54

KULLANIM

Lazerli mesafe ölçer, uzaklıklar ve eğimlerin ölçümü için kullanılabilir.

Bu alet sadece belirtiği gibi ve usulüne uygun olarak kullanılabilir.

HATA KODU TABLOSU

Kod	Tanım	Çözüm
Err500	Donanım problemleri	Ölçüm cihazını kapatın ve tekrar çalıştırınız. Problem devam ettiğinde ölçüm cihazını en yakın servis merkezine götürünüz.

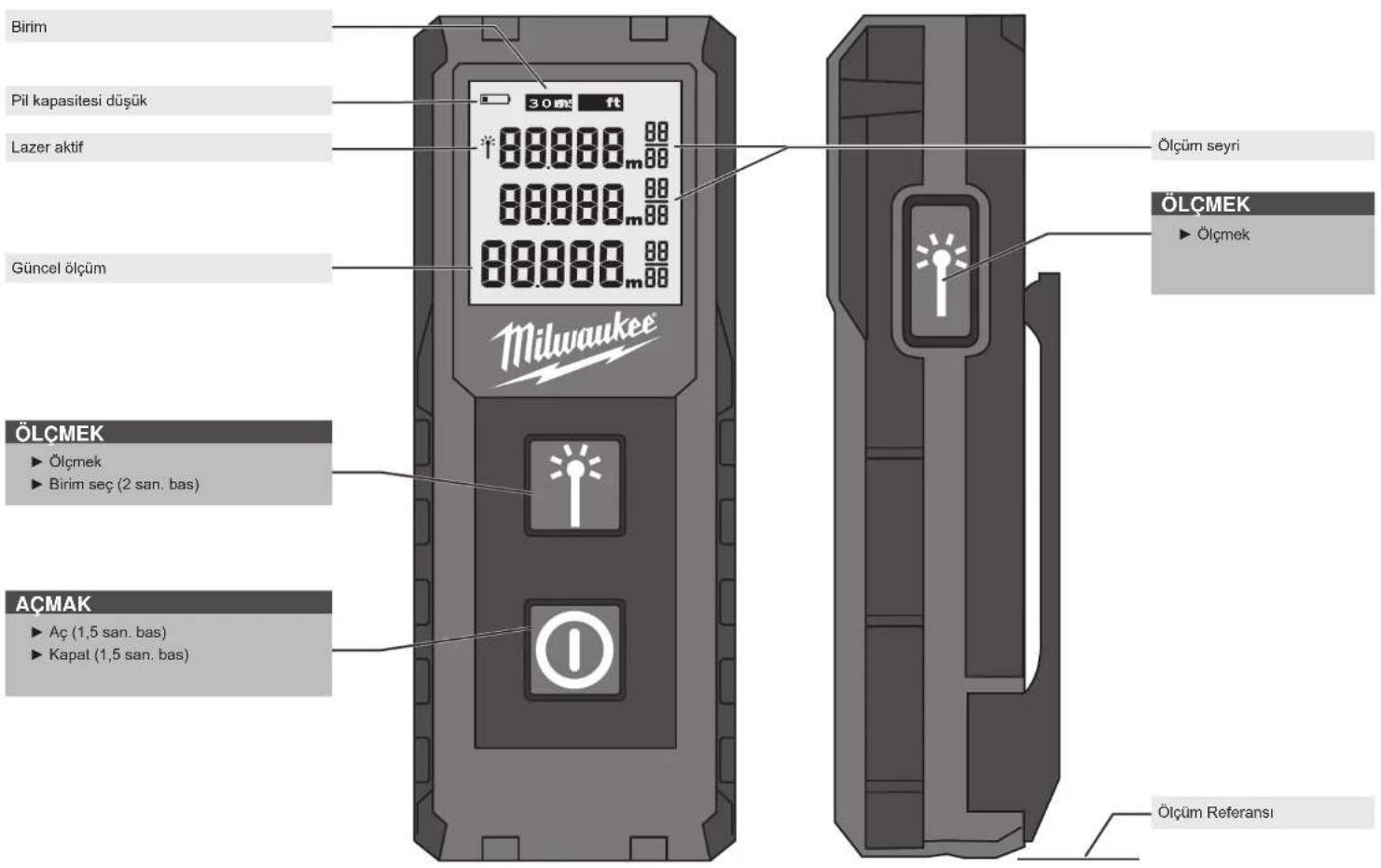

GENEL BAKIŞ

Birim Pil kapasitesi düşük Lazer aktif Güncel ölçüm Milwaukee ÖLÇMEK Ölçüm seyri Ölçmek Ölçüm Referansı ÖLÇMEK ► Ölçmek ► Birim seç (2 san. bas) AÇMAK ► Aç (1,5 san. bas) ► Kapat (1,5 san. bas)

TÜRKÇE

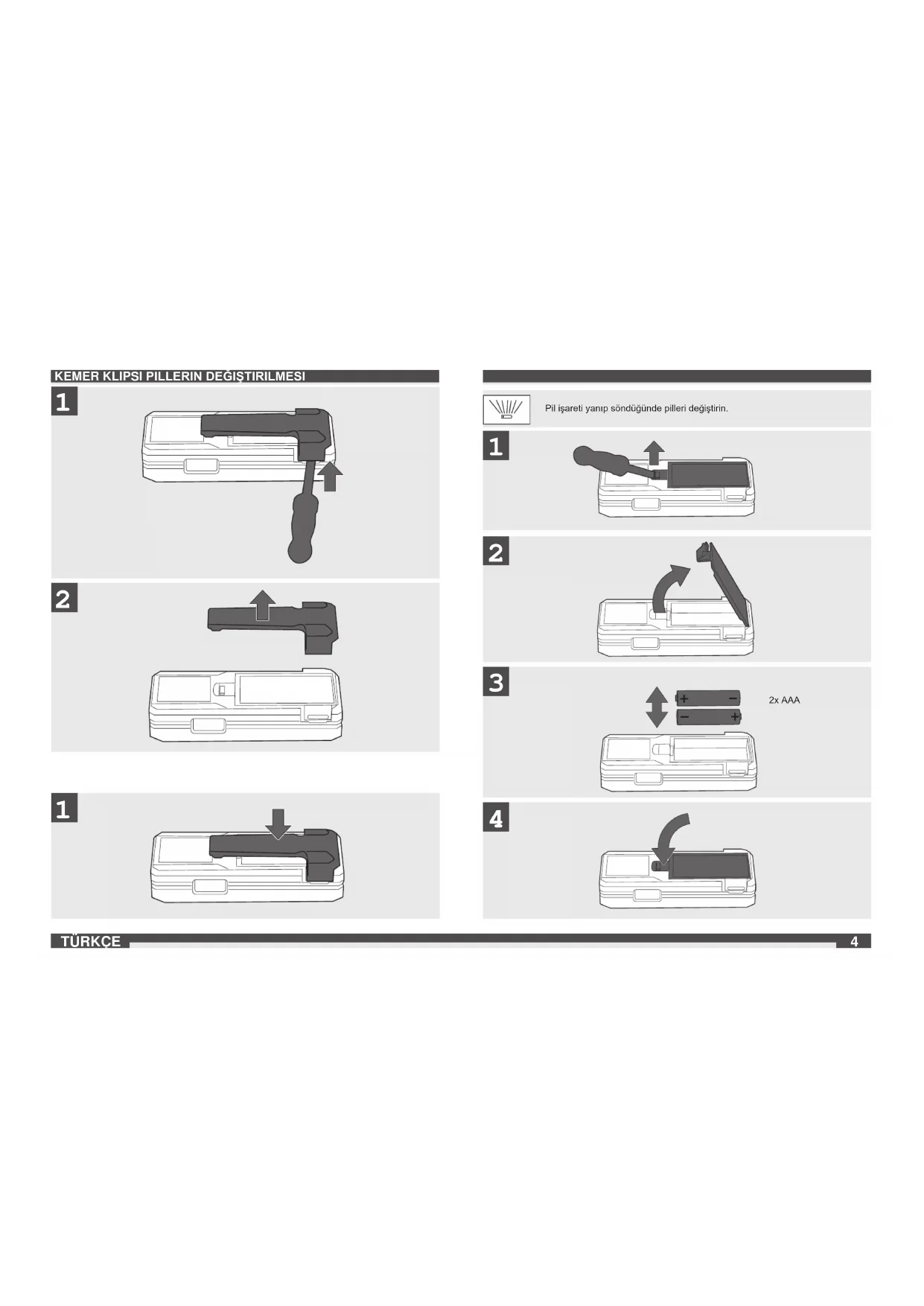

KEMER KLIPSI PILLERIN DEĞİŞTIRILMESI
1

Pil işareti yanıp söndüğünde pilleri değiştirin.
1

Cihaz 2 dakika aktif olmadığında arka fon aydınlatması kapanır; aydınlatmayı tekrar çalıştırmak için herhangi bir tuşa basınız. Cihaz 3 dakika aktif olmadığında ölçüm cihazı kapanmaktadır.

Çalıştırdıktan sonra lazeri hedefe doğru tutunuz.

Ölçüm sırasında lazer ışını sürekli yanıp sönmektedir.

Güncel ölçüm değeri gösterilmektedir.

Ölçümü dondurmak için ölçüm tuşuna basınız.

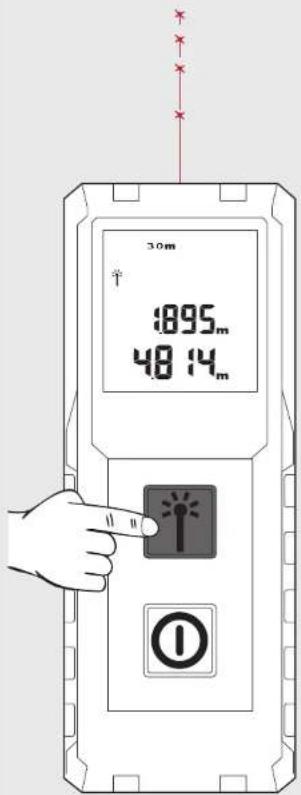

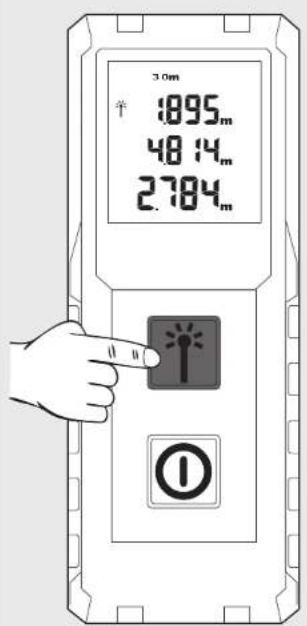

Yeni bir ölçüm başlatmak için ölçüm tuşuna yeniden basınız. Önceki ölçüm üstündeki kaydetme alanına kaydırılmaktadır.

Yeni bir ölçüm başlatmak için ölçüm tuşuna yeniden basınız. Önceki ölçüm üstündeki kaydetme alanına kaydırılmaktadır.

UYARI: Ölçüm sırasında bazı hedef yüzeylerde ölçüm hataları oluşabilir, örn. renksiz sıvılar, cam, polistirol veya yarı geçirgen yüzeyler veya yüksek parlaklıktaki yüzeylere yöneltildiğinde.

30m 1895m 48 14m 2784m
