LDM 30 - Kaugusmõõtja MILWAUKEE - Tasuta kasutusjuhend

Kaubamärk	Milwaukee
Mudel	LDM 30
Toote tüüp	Laserkaugusmõõtja
Kategooria	Kauguse mõõtmine
Mõõteulatus	0,15 m kuni 30 m
Tüüpiline täpsus	±2,0 mm (25°C, valge pind, nõrk valgus)
Maksimaalne täpsus	±4,0 mm (ebasoodsad tingimused)
Minimaalne kuvamisühik	1,0 mm
Laseriklass	2 (CEI 60825-1:2007)
Laseritüüp	650 nm, < 1 mW
Laserpunkti suurus 10 m kaugusel	20 x 35 mm
Laserpunkti suurus 30 m kaugusel	40 x 65 mm
Toide	2 AAA patareid (leelispatareid)
Patareide tööiga	Umbes 10 000 mõõtmist
Laseri auto-väljalülitus	90 sekundit
Seadme auto-väljalülitus	180 sekundit
Kuva	Taustvalgustusega LCD (25 mm x 25 mm)
Kaal (ilma patareideta)	72 g
Kaitseaste	IP54 (kaitse tolmu ja veepritsmete eest)
Töötemperatuur	0°C kuni +40°C
Säilitustemperatuur	-10°C kuni +60°C
Peamised funktsioonid	Kauguse mõõtmine, ühiku vahetamine (m, ft, in), viimaste mõõtmiste mällu salvestamine
Puhastamine	Pehme ja kuiv lapp, ärge kasutage lahusteid ega tugevaid puhastusvahendeid
Ohutus	Laser klass 2: ärge vaadake otse kiiresse, hoidke lastele kättesaamatus kohas
Varuosad	AAA patareid, vööklipp
Parandatavus	Parandused ainult volitatud personali poolt
Üldinfo	CE, UKCA, EAC sertifikaadid

Korduma kippuvad küsimused - LDM 30 MILWAUKEE

Kuidas vahetada Milwaukee LDM 30 patareisid?

Avage seadme tagaküljel asuv patareipesa. Vahetage kaks vana AAA patareid uute vastu, jälgides polaarsust. Sulgege kaas. Kui patarei sümbol vilgub, vahetage patareid kiiresti.

Kuidas muuta mõõtühikut (meetrid, jalad, tollid)?

Vajutage ühiku valiku nuppu 2 sekundit, et kerida saadaolevaid ühikuid: meetrid (m), jalad (ft) või tollid (in). Valitud ühik kuvatakse ekraanil.

Milline on Milwaukee LDM 30 kaugusmõõtja täpsus?

Tüüpiline täpsus on ±2,0 mm temperatuuril 25°C valgel pinnal ja nõrga valgusega. Rasketes tingimustes (äärmuslikud temperatuurid, tugev valgus, vähe peegeldavad pinnad) on maksimaalne täpsus ±4,0 mm.

Mida teha vea Err500 korral?

Viga Err500 näitab riistvaraprobleemi. Lülitage seade välja ja uuesti sisse. Kui probleem püsib, võtke ühendust Milwaukee müügijärgse teenindusega või viige seade volitatud abikeskusesse.

Kuidas puhastada laserkaugusmõõtjat?

Kasutage pehmet ja kuiva lappi välispinna ja objektiivi puhastamiseks. Ärge kunagi kasutage lahusteid, tugevaid puhastusvahendeid ega abrasiivseid aineid, mis võivad kahjustada optikat või korpust.

Kas laser on silmadele ohtlik?

Milwaukee LDM 30 on klassi 2 laseritoode. Kiir võib põhjustada ajutist pimestamist. Ärge kunagi vaadake otse kiiresse ega suunake seda teiste silmadesse. Hoidke seade lastele kättesaamatus kohas.

Millised on soovitatud säilitustingimused?

Hoidke seadet kuivas ja suletud kohas, kaitstuna löökide ja vibratsiooni eest, temperatuuril -10°C kuni +60°C. Vältige tolmuseid, niiskeid või äärmusliku temperatuuriga keskkondi.

Kuidas teha täpset mõõtmist?

Veenduge, et sihtpind oleks piisavalt peegeldav (eelistatult valge). Vältige läbipaistvaid pindu (klaas, vedelikud), väga läikivaid pindu või materjale nagu polüstürool. Kasutage kaugusmõõtjat mõõduka temperatuuri ja valgustingimustega.

Mida tähendab vilkuv patarei sümbol?

Vilkuv patarei sümbol näitab, et patareid on tühjad ja need tuleb usaldusväärsete mõõtmiste tagamiseks kiiresti välja vahetada. Vahetage mõlemad AAA patareid.

Kuidas tõlgendada kolme väärtusega kuva?

Ekraanil kuvatakse praegust mõõtmist suure numbrina. Selle kohal kaks väiksemat rida näitavad kahe viimase mõõtmise ajalugu. Iga uus mõõtmine nihutab eelmist ülespoole, võimaldades võrrelda kaugusi.

KASUTUSJUHEND LDM 30 MILWAUKEE

Kasutamine vastavalt otstarbele....2

Veakoodide tabel 2

Ülevaade 3

Rihmahoidik 4

Patarei vahetamine....4

Sisse/välja 5

Ühiku muutmine....5

Möötmine 6

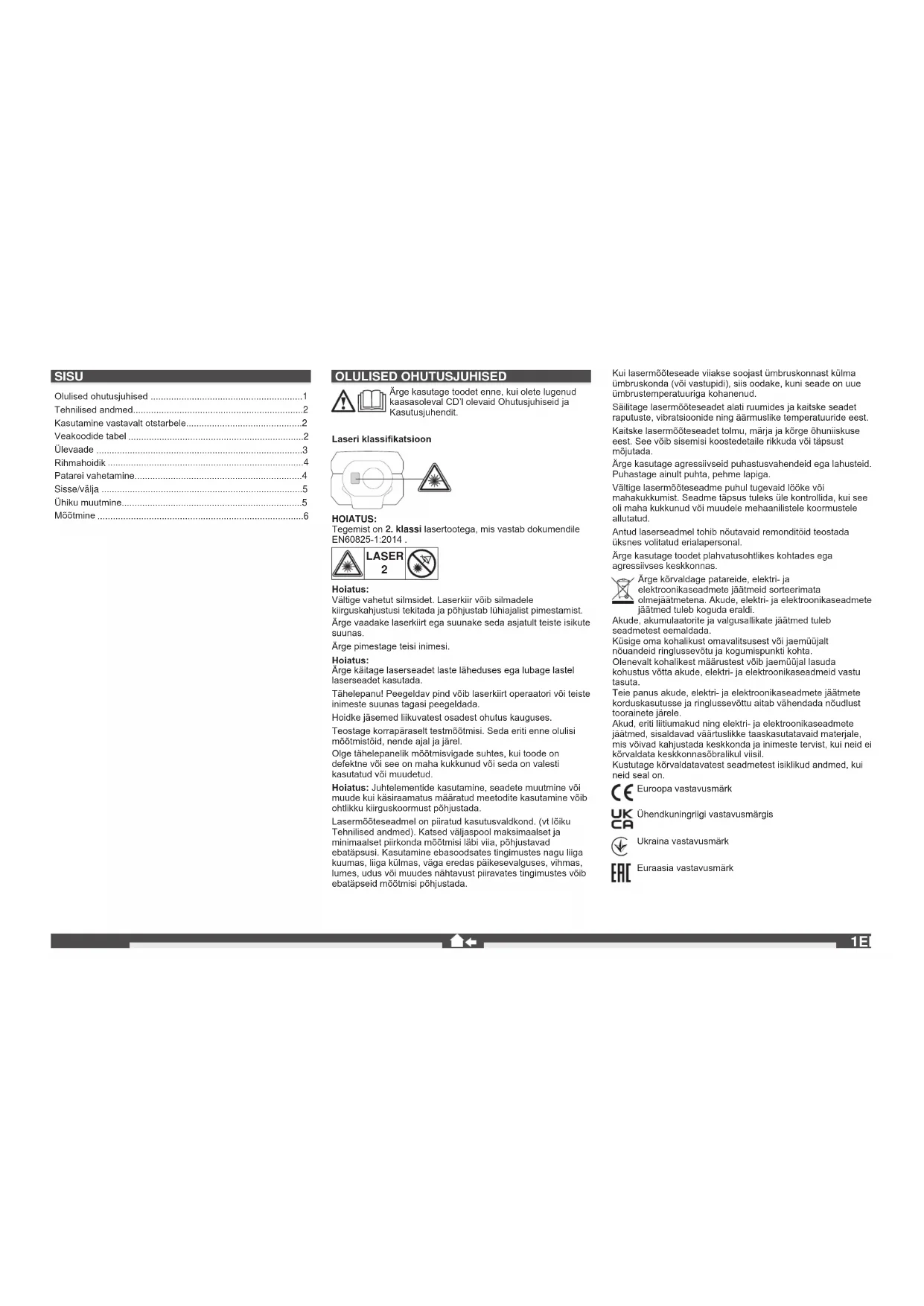

Ärge kasutage toodet enne, kui olete lugenud kaasasoleval CD'I olevaid Ohutusjuhiseid ja Kasutusjuhendit.

Laseri klassifikatsioon

HOIATUS:

Tegemist on 2. klassi lasertootega, mis vastab dokumendile EN60825-1:2014.

Hoiatus:

Vältige vahetut silmsidet. Laserkiir võib silmadele kiirguskahjustusi tekitada ja põhjustab lühiajalist pimestamist. Ärge vaadake laserkiirt ega suunake seda asjatult teiste isikute suunas.

Ärge käitage laserseadet laste läheduses ega lubage lastel laserseadet kasutada.

Tähelepanu! Peegeldav pind võib laserkiirt operaatori või teiste inimeste suunas tagasi peegeldada.

Hoidke jäsemed liikuvatest osadest ohutus kauguses.

Teostage korrapäraselt testmöötmisi. Seda eriti enne olulisi möötmistöid, nende ajal ja järel.

Olge tähelepanelik möötmisvigade suhtes, kui toode on defektne või see on maha kukkunud või seda on valesti kasutatud või muudetud.

Hoiatus: Juhtelementide kasutamine, seadete muutmine või muude kui käsiraamatus määratud meetodite kasutamine võib ohtlikku kiirguskoormust põhjustada.

Lasermööteseadmel on piiratud kasutusvaldkond. (vt lõiku Tehnilised andmed). Katsed väljaspool maksimaalset ja minimaalset piirkonda möötmisi läbi viia, põhjustavad ebatäpsusi. Kasutamine ebasoodsates tingimustes nagu liiga kuumas, liiga külmas, väga eredas päikesevalguses, vihmas, lumes, udus või muudes nähtavust piiravates tingimustes võib ebatäpsseid möötmisi põhjustada.

Kui lasermööteseade viiakse soojast ümbruskonnast külma ümbruskonda (või vastupidi), siis oodake, kuni seade on uue ümbrustemperatuuriga kohanenud.

Säilitage lasermööteseadet alati ruumides ja kaitske seadet raputuste, vibratsioonide ning äärmuslike temperatuuride eest.

Kaitske lasermööteseadet tolmu, märja ja kõrge öhuniiskuse eest. See võib sisemisi koostedetaile rikkuda või täpsust möjutada.

Ärge kasutage agressiivseid puhastusvahendeid ega lahusteid. Puhastage ainult puhta, pehme lapiga.

Vältige lasermööteseadme puhul tugevaid lõöke või mahakukkumist. Seadme täpsus tuleks üle kontrollida, kui see oli maha kukkunud või muudele mehaanilistele koormustele allutatud.

Antud laserseadmel tohib nõutavaid remonditöid teostada üksnes volitatud erialapersonal.

Ärge kasutage toodet plahvatusohtlikes kohtades ega agressiivses keskkonnas.

Ärge körvaldage patareide, elektri- ja elektroonikaseadmete jäätmeid sorteerimata olmejäätmetena. Akude, elektri- ja elektroonikaseadmete jäätmed tuleb koguda eraldi.

Akude, akumulaatorite ja valgusallikate jäätmed tuleb seadmetest eemaldada.

Küsige oma kohalikust omavalitsusest või jaemüüjalt nõuandeid ringlussevõtu ja kogumispunkti kohta.

Olenevalt kohalikest määrustest võib jaemüüjal lasuda kohustus võtta akude, elektri- ja elektroonikaseadmeid vastu tasuta.

Teie panus akude, elektri- ja elektroonikaseadmete jäätmete korduskasutusse ja ringlussevõttu aitab vähendada nõudlust toorainete järele.

Akud, eriti liitiumakud ning elektri- ja elektroonikaseadmete jäätmed, sisaldavad väärtuslikke taaskasutatavaid materjale, mis võivad kahjustada keskkonda ja inimeste tervist, kui neid ei kõrvaldata keskkonnasõbralikul viisil.

Kustutage körvaldatavatest seadmetest isiklikud andmed, kui neid seal on.

CE Euroopa vastavusmärk

UK Ühendkuningriigi vastavusmärgis CA

Ukraina vastavusmärk

Eurac Euraasia vastavusmärk

TEHNILISED ANDMED

Optika 15 mm x 9,5 mm
MõõteulatusMinimaalne kaugus 0,15 mMinimaalne kaugus 30 m
Kauguse mõõtmineTüüpiline hälve(kehtib, kui sihtpind on 100% peegelduv (valgeks värvitud sein), vähese taustavalgustusega, 25 °C)Suurim lubatud hälve(kehtib vähem peegelduvatele sihtpindadele, suurema taustavalgustusega või alumisele/ülemisele väärtusele lähedase temperatuuriga)Väikseim kuvatav ühik 1,0 mm	± 2,0 mm(arvestada tuleks 0,1 mm/m lisahälbega) ± 4,0 mm(arvestada tuleks 0,15 mm/m lisahälbega)
Laserpunkti suurus10 m kaugus: 20 x 35 mm30 m kaugus: 40 x 65 mm
Laseriklass 2
Laseritüüp 650 nm, < 1 mW
Laserkiirevertikaalnurk +1 kraadhorisontaalnurk ± 1 kraad
Displei tüüp LCD (25 mm x 25 mm )
Laseri automaatne väljalülitus 90 sekundit
Seadme automaatne väljalülitus 180 sekundit
Voolutoide AAA 2x (Alkaline patarei)
Patarei eluiga 10000 (üksikmõõtmine)
Töötemperatuuri vahemik -0°C kuni +40°C
Ladustamistemperatuuri vahemik -10°C kuni +60°C
Kaal patareita 72 g
Kaitseklass	IP54 (tolmu ja veepritsmete eest kaitstud)

KASUTAMINE VASTAVALT OTSTARBELE

Lasermööteseade sobib distantside ja kallete möötmiseks.

Antud seadet tohib kasutada ainult vastavalt äranäidatud otstarbele.

VEAKOODIDE TABEL

Kood	Kirjeldus	Lahendus
Err500	Riistvaraprobleemid	Lülitage mööteriist välja ja uuesti sisse. Kui probleem ei kao, siis viige mööteriist lähimasse hooldusteenindusse.

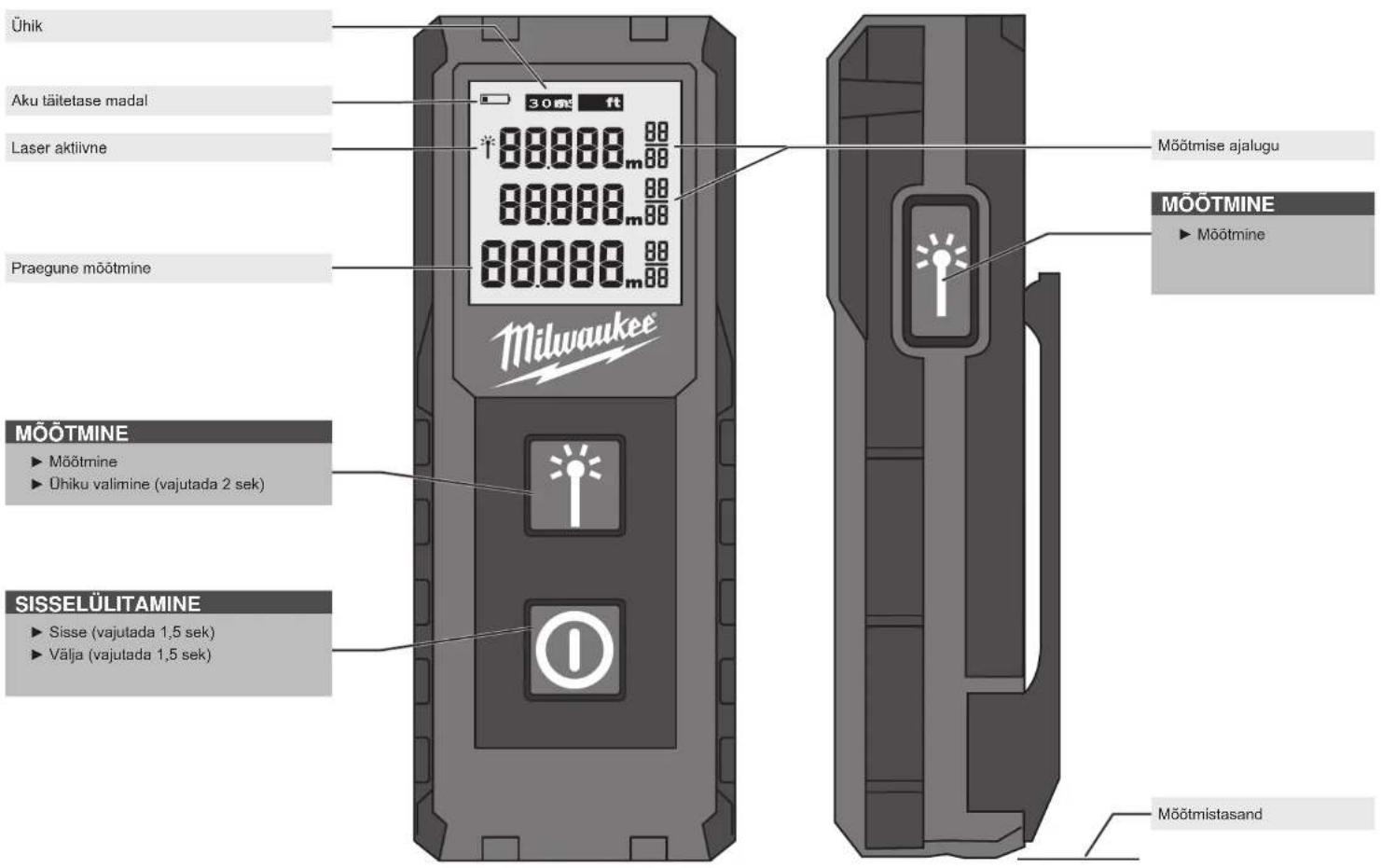

ÜLEVAADE

Ühik Aku täitetase madal Laser aktiivne Praegune möömine Milwaukee® MÖÖTMINE ► Mõömine ► Ühiku valimine (vajutada 2 sek) SISSELÜLITAMINE ► Sisse (vajutada 1,5 sek) ► Välja (vajutada 1,5 sek) Mõötmistasand Mõötmise ajalugu MÖÖTMINE ► Mõömine

EESTI

RIHMAHOIDIK PATAREI VAHETAMINE
1

Kui sümbol vilgub, siis vahetage patarei.

1

Pärast kaheminutilist seisakut lülitub taustavalgustus välja; selle uuesti sisselülitamiseks vajutage üksköik millist nuppu. Pärast kolmeminutilist seisakut lülitub mööteriist välja.

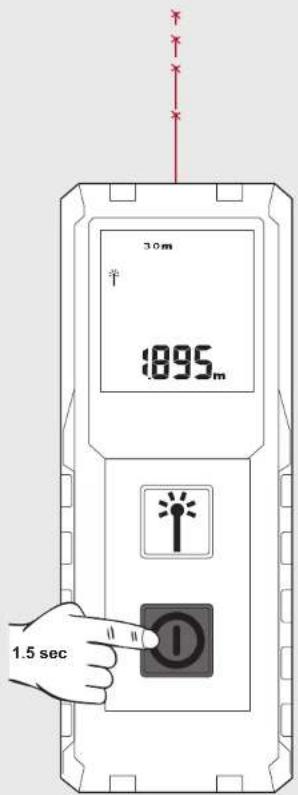

Suunake laser pärast sisselülitamist sihtmärgi poole.

Laserkiir vilgub mõõtmise ajal pidevalt. Kuvatakse tegelik mõõteväärtus.

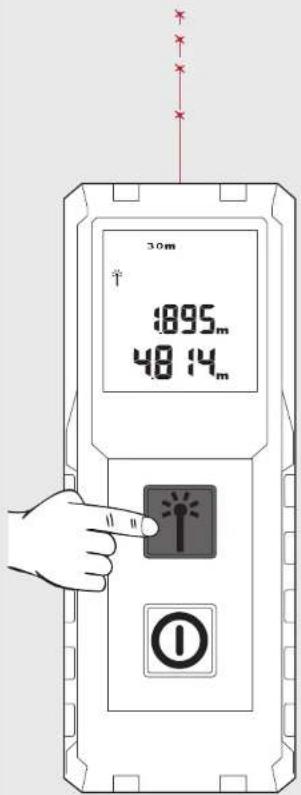

Mõõtmistulemuse fikseerimiseks vajutage mõõtmise nuppu.

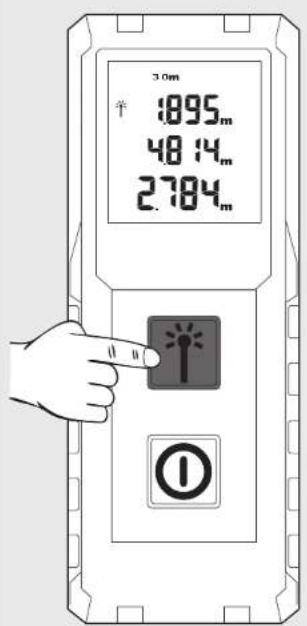

Järgmise mõõtmise alustamiseks vajutage mõõtmise nuppu uuesti. Eelmine mõõtmistulemus nihutatakse selle kohal olevale salvestusalale.

Järgmise mõõtmise alustamiseks vajutage mõõtmise nuppu uuesti. Eelmine mõõtmistulemus nihutatakse selle kohal olevale salvestusalale.

MÄRKUS: möötmisel vöivad ilmneda möötmisvead mönedel pindadel, nagu nt värvitu vedelik, klaas, vahtpolüstürool vöi poolläbilaskvad pinnad vöi kui seade on suunatud körgläikega pindadele.

30m 1895m 48 14m 2784m
