LDM 30 - Etäisyysmittari MILWAUKEE - Ilmainen käyttöohje ja opas

Merkki	Milwaukee
Malli	LDM 30
Tuotetyyppi	Laser-etäisyysmittari
Kategoria	Etäisyyden mittaus
Mittausalue	0,15 m - 30 m
Tyypillinen tarkkuus	±2,0 mm (25°C, valkoinen pinta, heikko valaistus)
Maksimaalinen tarkkuus	±4,0 mm (epäsuotuisat olosuhteet)
Pienin näyttöyksikkö	1,0 mm
Laserluokka	2 (IEC 60825-1:2007)
Lasertyyppi	650 nm, < 1 mW
Laserpisteen koko 10 m etäisyydellä	20 x 35 mm
Laserpisteen koko 30 m etäisyydellä	40 x 65 mm
Virtalähde	2 AAA-paristoa (alkali)
Paristojen kesto	Noin 10 000 mittausta
Laserin automaattinen sammutus	90 sekuntia
Laitteen automaattinen sammutus	180 sekuntia
Näyttö	Taustavalaistu LCD (25 mm x 25 mm)
Paino (ilman paristoja)	72 g
Suojausluokka	IP54 (pöly- ja roiskevesisuoja)
Käyttölämpötila	0°C - +40°C
Säilytyslämpötila	-10°C - +60°C
Päätoiminnot	Etäisyyden mittaus, yksikön vaihto (m, ft, in), viimeisten mittausten muisti
Puhdistus	Pehmeä ja kuiva liina, ei liuottimia tai voimakkaita puhdistusaineita
Turvallisuus	Laser luokka 2: älä katso suoraan säteeseen, pidä poissa lasten ulottuvilta
Varaosat	AAA-paristot, vyöklipsi
Korjattavuus	Korjaukset vain valtuutetun henkilöstön toimesta
Yleistä tietoa	CE, UKCA, EAC -sertifioinnit

Usein kysytyt kysymykset - LDM 30 MILWAUKEE

Kuinka vaihtaa Milwaukee LDM 30:n paristot?

Avaa laitteen takana oleva paristolokero. Vaihda kaksi käytettyä AAA-paristoa uusiin napaisuus huomioiden. Sulje kansi. Jos paristosymboli vilkkuu, vaihda paristot nopeasti.

Kuinka muuttaa mittayksikköä (metrit, jalat, tuumat)?

Paina mittayksikön valintapainiketta 2 sekunnin ajan, jotta käytettävissä olevat yksiköt (m, ft, in) vaihtuvat. Valittu yksikkö näkyy näytöllä.

Mikä on Milwaukee LDM 30 -etäisyysmittarin tarkkuus?

Tyypillinen tarkkuus on ±2,0 mm 25°C:ssa valkoisella pinnalla ja heikossa valaistuksessa. Vaikeissa olosuhteissa (äärimmäiset lämpötilat, voimakas valo, heikosti heijastavat pinnat) maksimaalinen tarkkuus on ±4,0 mm.

Mitä tehdä, jos näkyy virhe Err500?

Virhe Err500 tarkoittaa laitteistovikaa. Sammuta ja käynnistä laite uudelleen. Jos ongelma jatkuu, ota yhteyttä Milwaukee-huoltoon tai vie laite valtuutettuun huoltoliikkeeseen.

Kuinka puhdistaa laser-etäisyysmittari?

Käytä pehmeää ja kuivaa liinaa ulkopinnan ja linssin puhdistamiseen. Älä koskaan käytä liuottimia, voimakkaita pesuaineita tai hankaavia aineita, jotka voisivat vaurioittaa optiikkaa tai koteloa.

Onko laser vaarallinen silmille?

Milwaukee LDM 30 on luokan 2 lasertuote. Säde voi aiheuttaa tilapäistä häikäistymistä. Älä koskaan katso suoraan säteeseen äläkä suuntaa sitä toisten silmiin. Pidä laite poissa lasten ulottuvilta.

Mitkä ovat suositeltavat säilytysolosuhteet?

Säilytä laite kuivassa ja suljetussa paikassa, suojassa iskuilta ja tärinältä, lämpötilassa -10°C - +60°C. Vältä pölyisiä, kosteita tai äärimmäisen lämpötilan ympäristöjä.

Kuinka tehdä tarkka mittaus?

Varmista, että kohdepinta on riittävän heijastava (mieluiten valkoinen). Vältä läpinäkyviä pintoja (lasi, nesteet), erittäin kiiltäviä pintoja tai materiaaleja kuten polystyreeni. Käytä etäisyysmittaria kohtuullisissa lämpötila- ja valaistusolosuhteissa.

Mitä vilkkuva paristosymboli tarkoittaa?

Vilkkuva paristosymboli tarkoittaa, että paristot ovat vähissä ja ne on vaihdettava nopeasti luotettavien mittausten varmistamiseksi. Vaihda molemmat AAA-paristot.

Kuinka tulkita näyttöä, jossa on kolme arvoa?

Näyttö näyttää nykyisen mittauksen isolla numerolla. Sen yläpuolella kaksi pienempää riviä näyttävät kahden viimeisimmän mittauksen historian. Jokainen uusi mittaus siirtää edellisen ylöspäin, mikä mahdollistaa etäisyyksien vertailun.

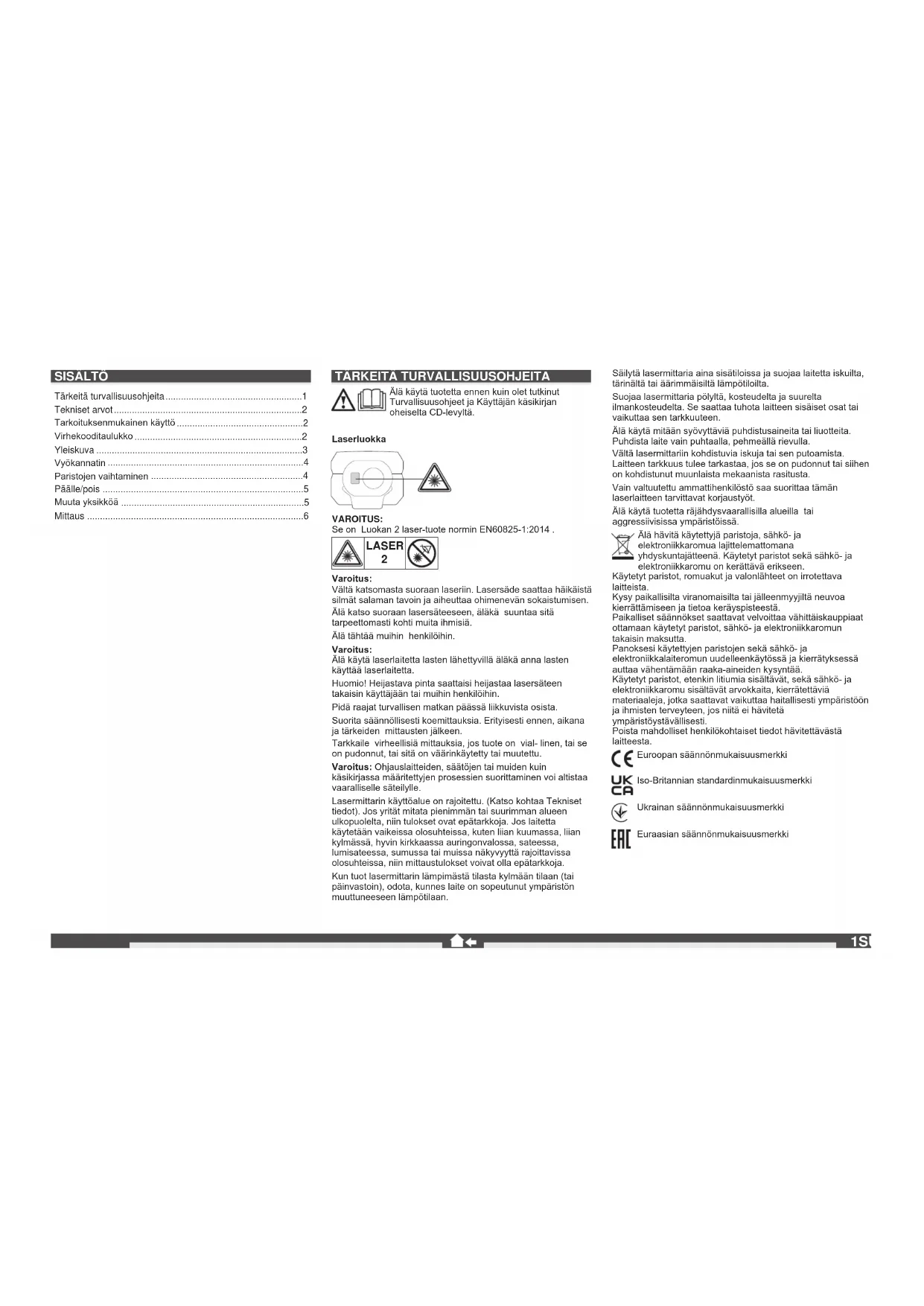

KÄYTTÖOHJE LDM 30 MILWAUKEE

Tärkeitä turvallisuusohjeita....1

Tekniset arvot....2

Tarkoituksenmukainen käyttö 2

Virhekooditaulukko 2

Yleiskuva 3

Vyökannatin 4

Paristojen vaihtaminen 4

Päälle/pois 5

Muuta yksikköä 5

Mittaus 6

Älä käytä tuotetta ennen kuin olet tutkinut Turvallisuusohjeet ja Käyttäjän käsikirjan oheiselta CD-levyltä.

Laserluokka

VAROITUS:

Se on Luokan 2 laser-tuote normin EN60825-1:2014.

Varoitus:

Vältä katsomasta suoraan laseriin. Lasersäde saattaa häikäistä silmät salaman tavoin ja aiheuttaa ohimenevän sokaistumisen. Älä kalso suoraan lasersäteeseen, äläkä suuntaa sitä tarpeeltomasti kohti muita ihmisiä.

Älä tähtää muihin henkilöihin.

Varoitus:

Älä käytä laserlaitetta lasten lähettyvillä äläkä anna lasten käyttää laserlaitetta.

Huomio! Heijastava pinta saattaisi heijastaa lasersäteen takaisin käyttäjään tai muihin henkilöihin.

Pidä raajat turvallisen matkan päässä liikkuvista osista.

Suorita säännöllisesti koemittauksia. Erityisesti ennen, aikana ja tärkeiden mittausten jälkeen.

Tarkkaile virheellisiä mittauksia, jos tuote on vial- linen, tai se on pudonnut, tai sitä on väärinkäytetty tai muutettu.

Varoitus: Ohjauslaitteiden, säätöjen tai muiden kuin käsikirjassa määritettyjen prosessien suorittaminen voi altistaa vaaralliselle säteilylle.

Lasermittarin käyttöalue on rajoitettu. (Katso kohtaa Tekniset tiedot). Jos yrität mitata pienimmän tai suurimman alueen ulkopuolelta, niin tulokset ovat epätarkkoja. Jos laitetta käytletään vaikeissa olosuhteissa, kuten liian kuumassa, liian kylmässä, hyvin kirkkaassa auringonvalossa, saleessa, lumisateessa, sumussa tai muissa näkyvyyttä rajoittavissa olosuhteissa, niin mittaustulokset voivat olla epätarkkoja.

Kun tuot lasermittarin lämpimästä tilasta kylmään tilaan (tai päinvastoin), odota, kunnes laite on sopeutunut ympäristön muuttuneeseen lämpötilaan.

Säilytä lasermittaria aina sisätiloissa ja suojaa laitetta iskuilta, tärinältä tai äärimmäisiltä lämpötiloilta.

Suojaa lasermittaria pölyltä, kosteudelta ja suurelta ilmankosteudelta. Se saattaa tuhota laitteen sisäiset osat tai vaikuttaa sen tarkkuuteen.

Älä käytä mitään syövyttäviä puhdistusaineita tai liuotteita. Puhdista laite vain puhtaalla, pehmeällä rievulla.

Vältä lasermittariin kohdistuvia iskuja tai sen putoamista. Laitteen tarkkuus tulee tarkastaa, jos se on pudonnut tai siihen on kohdistunut muunlaista mekaanista rasitusta.

Vain valtuutettu ammattihenkilöstö saa suorittaa tämän laserlaitteen tarvittavat korjaustyöt.

Älä käytä tuotetta räjähdysvaarallisilla alueilla tai aggressiivisissa ympäristöissä.

Älä hävitä käytettyjä paristoja, sähkö- ja elektroniikkaromua lajittelemattomana yhdyskuntajätteenä. Käytetyt paristot sekä sähkö- ja elektroniikkaromu on kerättävä erikseen.

Käytetyt paristot, romuakut ja valonlähteet on irrotettava laitteista.

Kysy paikallisilta viranomaisilta tai jälleenmyyjiltä neuvoa kierrättämiseen ja tietoa keräyspisteestä.

Paikalliset säännökset saattavat velvoittaa vähittäiskauppiaat ottamaan käytelyt paristot, sähkö- ja elektroniikkaromun takaisin maksutta.

Panoksesi käytettyjen paristojen sekä sähkö- ja elektroniikkalaiteromun uudelleenkäytössä ja kierrätyksessä auttaa vähentärmään raaka-aineiden kysyntää.

Käytetyt paristot, etenkin litiumia sisältävät, sekä sähkö- ja elektroniikkaromu sisältävät arvokkaita, kierrätettäviä materiaaleja, jotka saattavat vaikuttaa haitallisesti ympäristöön ja ihmisten terveyteen, jos niitä ei hävitetä ympäristövstävällisesti.

Poista mahdolliset henkilökohtaiset tiedot hävitettävästä laitteesta.

Euroopan säännönmukaisuusmerkki

Iso-Britannian standardinmukaisuusmerkki

Ukrainan säännönmukaisuusmerkki

Euraasian säännönmukaisuusmerkki

TEKNISET ARVOT

Optiikka 15 mm x 9,5 mm
MittausalueVähimmäisetäisyys 0,15 mEnimmäisetäisyys 30 m
EtäisyysmittausTyypillinen toleranssi(koskee 100 % taustaheijastusta (valkoiseksi maalattu seinä), vähälistä taustavalaisua, 25 °C)Enimmäistoleranssi(koskee kohtelta vähälisellä heijastuksella, korkealla taustavalaisulla tai lämpötolilla, jotka lähenevät ylempää' alempaa raja-arvoa)Pienin näytettävissä oleva yksikkö 1,0 mm	± 2,0 mm(lisäksi tulee ottaa huomicon lisätoleranssina 0,1 mm/m) ± 4,0 mm(lisäksi tulee ottaa huomicon lisätoleranssina 0,15 mm/m)
Laserpisteen koko10 m etäisyydellä: 20 x 35 mm30 m etäisyydellä: 40 x 65 mm
Laserluokka 2Lasertyyppi 650 nm, < 1 mW
Lasersäteenpystykulma +1 astevaakakulma 1 aste
Näyttötyyppi LCD (25 mm x 25 mm )
Automaattinen laserin sammutus 90 sekuntia
Automaattinen laitteen sammutus 180 sekuntia
Virransyöttö AAA 2x (alkaline-paristo)
Pariston kestoaika 10000 (yksittäismittausta)
Työlämpötila-alue -0°C - +40°C
Säilytyslämpötila-alue	-10°C - +70°C
Paino ilman paristoa 72 g
Suojaluokka	IP54 (pöly- ja roiskevesisuojattu)

TARKOITUKSENMUKAINEN KÄYTTÖ

Lasermittaria voidaan käyttää etäisyyksien ja kaltevuuksien mittaamiseen.

Äla käytä tuotettaa ohjeiden vastaisesti.

VIRHEKOODITAULUKKO

Koodi	Kuvaus	Poisto
Err500	Laitteisto-ongelmat	Kytkе mittauslaite pois päältä ja uudelleen päälle. Mikäli ongelma pysyy, tuo mittauslaite lähimpään huoltopisteeseen.

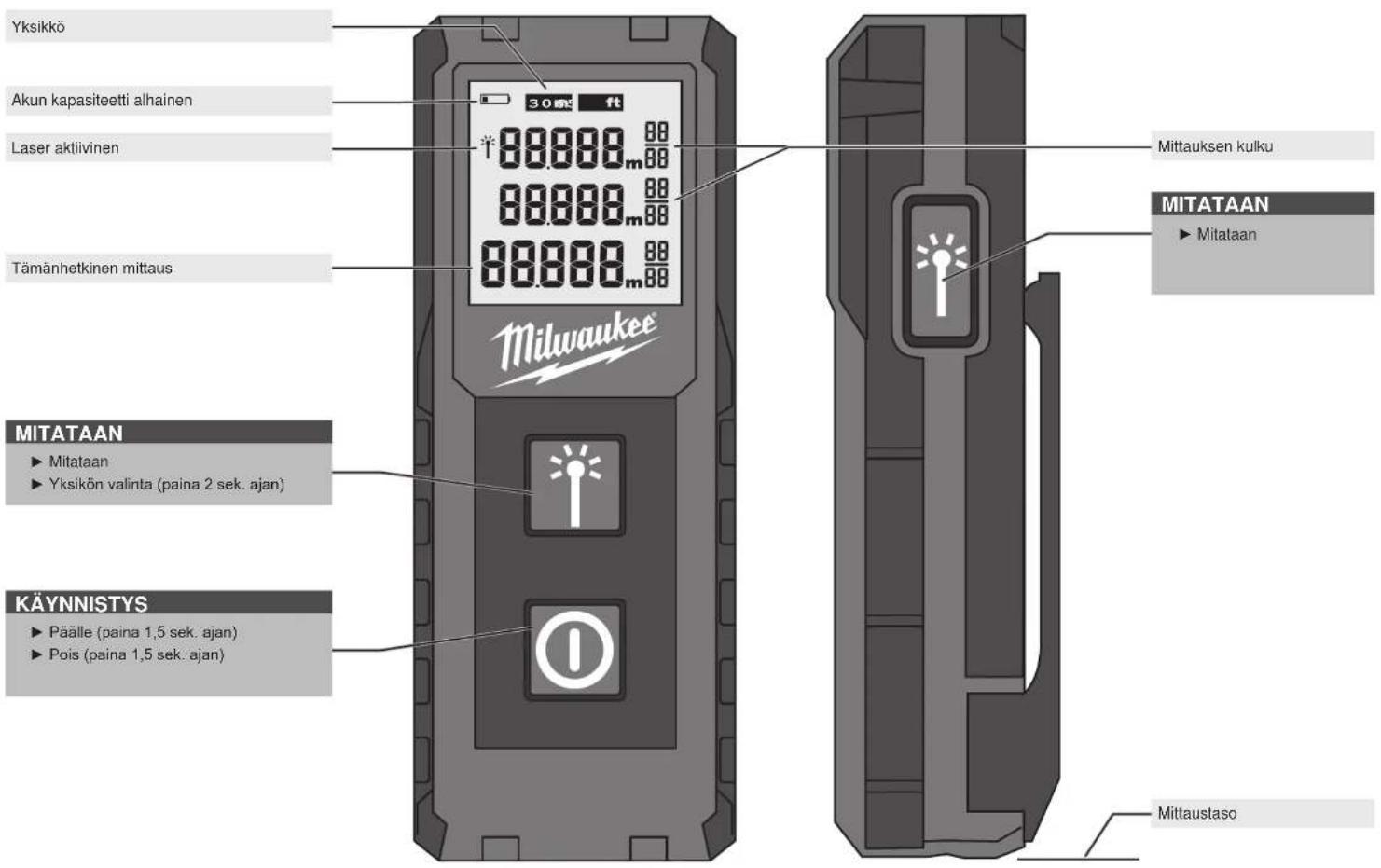

YLEISKUVA

Yksikkö Akun kapasiteetti alhainen Laser aktiivinen Tämänhetkinen mittaus Milwaukee 3000 88.888m 88 88.888m 88 88.888m 88 Mittauksen kulku MITATAAN ► Mitataan ► Yksikön valinta (paina 2 sek. ajan) KÄYNNISTYS ► Päälle (paina 1,5 sek. ajan) ► Pois (paina 1,5 sek. ajan) Mittaustaso

SUOMI

VYÖKANNATIN PARISTOJEN VAIHTAMINEN
1

Kun symboli vilkkuu, vaihda paristo uuteen
1

Jos 2 minuutin aikana ei ole tapahtunut mitään, niin taustavalaisu sammuu; paina mitä näppäintä tahansa kytkeäksesi valaisun jälleen päälle. Jos 3 minuutin aikana ei ole tapahtunut mitään, niin mittauslaite sammuu.

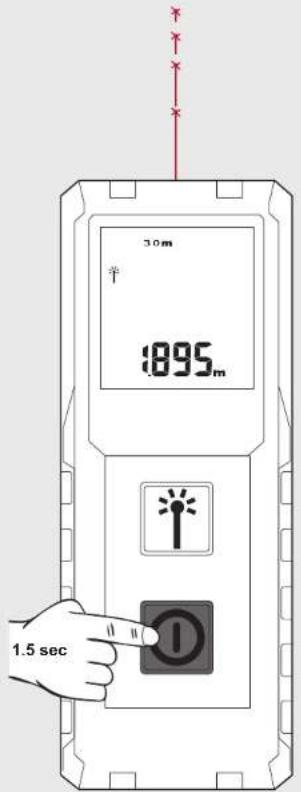

Suuntaa laser kohteeseen käynnistämisen jälkeen.

Lasersäde vilkkuu jatkuvasti mittauksen aikana.

Senhetkinen mitattu arvo tulee näyttöön.

Paina mittausnäppäintä säilyttääksesi mittauksen.

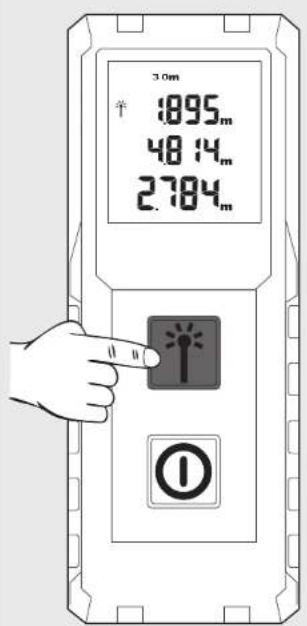

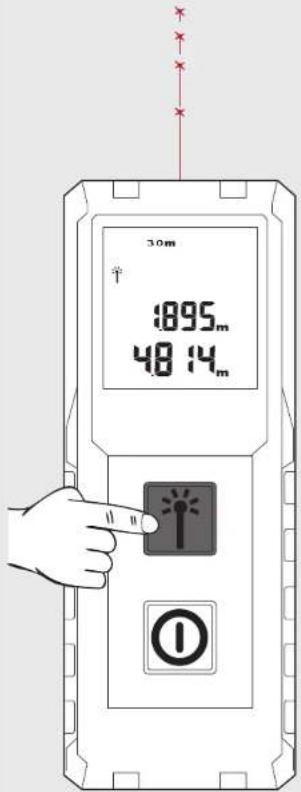

Paina mittausnäppäintä uudelleen aloittaaksesi seuraavan mittauksen. Edellinen mittaus siirretään sen yläpuolella olevaan tallennusruutuun.

Paina mittausnäppäintä uudelleen aloittaaksesi seuraavan mittauksen. Edellinen mittaus siirretään sen yläpuolella olevaan tallennusruutuun.

VIITE: Joidenkin kohdepintojen mittauksessa voi esiintyä mittausvirheitä, näitä ovat esim. värittömät nesteet, lasi, styropor tai puoliksi läpinäkyvät pinnat, tai jos laite suunnataan erittäin kiiltäviin pintoihin.

30m 1895m 48 14m 2784m
