ПОСІБНИК КОРИСТУВАЧА LDM 30 MILWAUKEE

Класифікація лазера ПОПЕРЕДЖЕННЯ: Виріб відповідає класу лазера 2 згідно з EN60825-1:2014 LASER

Попередження: Уникати прямого візуального контакту. Промінь лазера може засліпити очі та призвести до короткочасної втрати зору. Не дивитися в промінь лазера і не спрямовувати його на інших

Не засліплювати інших осіб. Попередження: Лазерний прилад не можна використовувати поблизу дітей або дозволяти дітям використовувати лазерний прилад. Увага! Відбиваюча поверхня може відбивати промінь лазера назад до оператора або до іншої особи. Тримати необхідну безпечну відстань від рухомих деталей. Проводити регулярні контрольні вимірювання, особливо до важливих робіт з вимірювання, під час або після них. Попередження: Використання інших елементів управління, налаштувань або виконання інших процесів, ніж ті, що описані в інструкції, може призводити до небезпечної дії променів. Лазерний вимірювальний пристрій має обмежений діапазон використання. (Див. розділ Технічні параметри). При спробах вимірювання за межами максимального та мінімального діапазону виникають неточності. Використання за невідповідних умов, наприклад, при занадто високих або занадто низьких температурах, занадто сильному сонячному світлі, під час дощу, снігу, туману або інших умов, які погіршують видимість, може приводити до неточності вимірювання. Якщо лазерний вимірювальний пристрій перенести з теплого приміщення в холодне (або навпаки), слід почекати, доки прилад не адаптується до нової температури навколишнього середовища. Лазерний вимірювальний пристрій зберігати завжди в приміщенні, захищати його від поштовхів, вібрації, або занадто високих чи низьких температур. Захищати лазерний вимірювальний пристрій від пилу, вологи та високої вологості повітря. Вони можуть пошкодити внутрішні деталі або знизити точність вимірювання. Не використовувати агресивні засоби для чищення або розчинники. Чистити тільки чистою м'якою серветкою. Уникати сильних ударів по лазерному вимірювальному приладу або його падіння. Необхідно перевірити точність приладу, якщо він впав або на нього впливали інші механічні навантаження. Виконувати необхідний ремонт цього лазерного приладу може тільки авторизований кваліфікований персонал. Виріб не можна використовувати в вибухонебезпечному або агресивному середовищі. Не утилізуйте відпрацьовані батарейки й відпрацьоване електричне та електронне обладнання разом з змішаними побутовими відходами. Відпрацьовані батарейки, відпрацьоване електричне та електронне обладнання необхідно збирати окремо. Відпрацьовані батарейки, відпрацьовані акумулятори, відпрацьовані джерела світла повинні бути вилучені з обладнання. Зверніться до місцевих органів влади або роздрібного продавця за порадою щодо утилізації та пункту збору. Відповідно до місцевих постанов, роздрібні продавці можуть бути зобов'язані безкоштовно забирати назад відпрацьовані акумулятори, електричне та електронне обладнання. Ваш внесок до повторного вживання та переробки відпрацьованих батарейок і відпрацьованого електричного та електронного обладнання допомагає зменшити попит на сировину. Відпрацьовані батарейки, зокрема, що містять літій, і відпрацьоване електричне та електронне обладнання містять цінні матеріали, які можуть бути перероблені, та мають негативний вплив на довкілля й здоров’я людей, якщо не будуть утилізовані у безпечний для довкілля спосіб. Видаліть особисті дані з відпрацьованого обладнання, якщо такі є. Європейський знак відповідності Британський знак відповідності Український знак відповідності Євроазіатський знак відповідності

Важливі вказівки з техніки безпеки ......................................1 Технічні характеристики

Використання за призначенням

Таблиця кодів помилок

Вимірювання .........................................................................62УКРАЇНСЬКА ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Оптика 14 мм Діапазон вимірювання Мінімальна відстань 0,15 m Максимальна відстань 30 m Вимірювання відстані Типовий допуск (дійсний для 100 % відображення від цілі (біла пофарбована стіна), незначне фонове освітлення, 25 ºC) ± 2,0 мм (слід враховувати додатковий допуск 0,1 мм/м) Максимальний допуск (дійсний для цілей з незначним відображенням, високим фоновим освітленням або температурами, що наближаються до нижнього/верхнього значення) ± 4,0 мм (слід враховувати додатковий допуск 0,15 мм/м) Найменша одиниця, що відображається 1,0 mm Розмір лазерної точки Відстань 10 м: 20 x 35 mm Відстань 30 м: 40 x 65 mm Клас лазера 2 Тип лазера 650 nm, < 1 mW лазерного променя Вертикальний кут +1 градус Горизонтальний кут ±1 градус Дисплей тип рідкокристалічний (25 x 25 мм) Автоматичне вимкнення лазера 90 секунд Автоматичне вимкнення приладу 180 секунд Електроживлення 2 батареї AAA (лужні) Термін експлуатації батареї 10000 (окреме вимірювання) Діапазон робочої температури від -0 °C до +40 °C Діапазон температури зберігання від -10 до +60 °C Вага без батареї 72 г Клас захисту IP54 (захист від пилу та бризок води) ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ Лазерний вимірювальний пристрій призначений для вимірювання відстаней та нахилів. Цей прилад можна використовувати тільки за призначенням так, як вказано в цьому

ТАБЛИЦЯ КОДІВ ПОМИЛОК Код Опис Рішення Err500 Проблеми апаратного забезпечення Увімкніть і вимкніть вимірювальний пристрій. Якщо проблема залишається, віднесіть вимірювальний пристрій у найближчий сервісний центр.3

ВИМІРЮВАННЯ ► Вимірювання ► Обрати одиницю (натиснути на 2 с)

► Увімкн. (натиснути на 1,5 с) ► Вимкн. (натиснути на 1,5 с) ВИМІРЮВАННЯ ► Вимірювання

Низький заряд батареї Поточне вимірювання Лазер активний Процес вимірювання Площина вимірювання4

ПОЯСНИЙ ТРИМАЧ ЗАМІНА БАТАРЕЇ Якщо блимає символ, замінити батарею.5

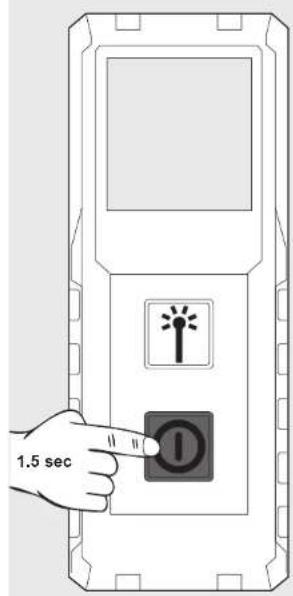

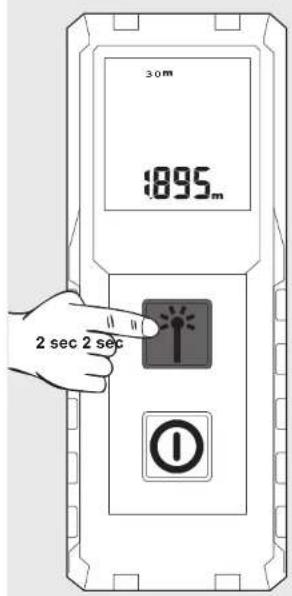

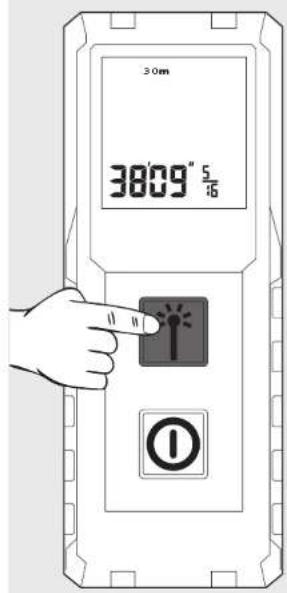

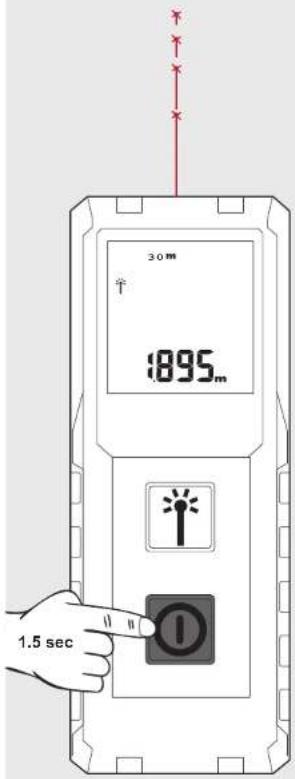

УВІМКН./ВИМКН. ЗМІНА ОДИНИЦЬ Через 2 хвилини бездіяльності фонове освітлення вимикається; натисніть на будь-яку кнопку, щоб знову увімкнути освітлення. Через 3 хвилини бездіяльності вимірювальний пристрій вимикається.6

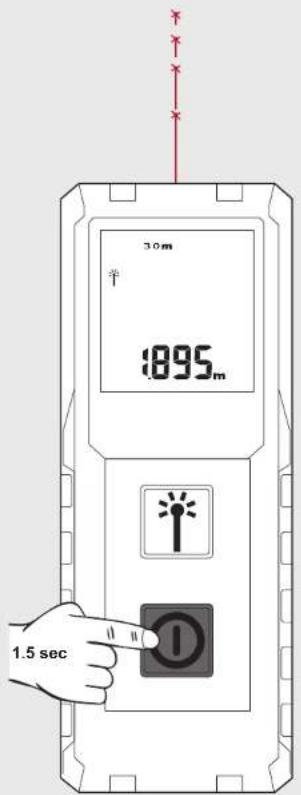

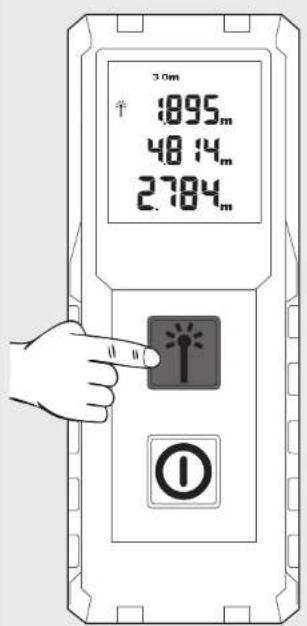

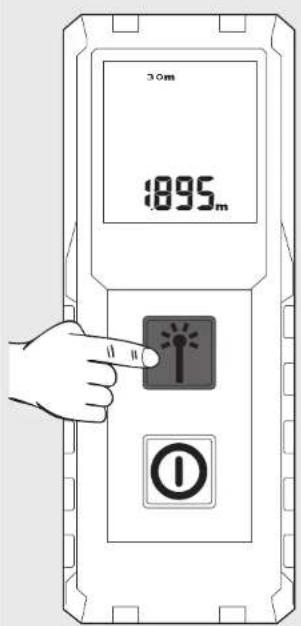

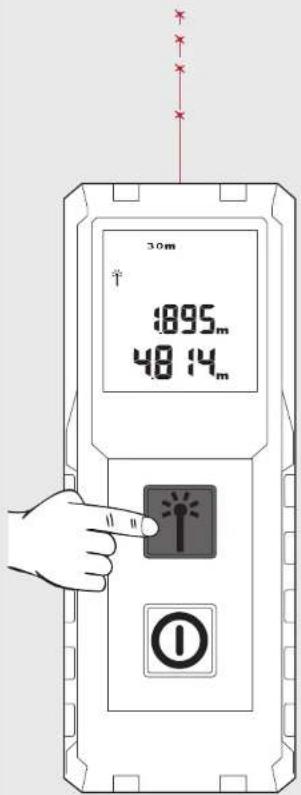

ВИМІРЮВАННЯ Після вмикання спрямуйте лазер на ціль. Лазерний промінь постійно блимає під час вимірювання. Індикатор показує поточне значення. Щоб зафіксувати вимірювання, натисніть кнопку вимірювання. Знову натисніть кнопку вимірювання, щоб розпочати нове вимірювання. Попереднє вимірювання переміщується у поле

ВКАЗІВКА: При вимірюванні можуть виникнути помилки вимірювання на деяких цільових поверхнях, наприклад, безколірних рідинах, склі, стиропорі, або напівпрозорих поверхнях, або при вирівнюванні на блискучих поверхнях. Знову натисніть кнопку вимірювання, щоб розпочати нове вимірювання. Попереднє вимірювання переміщується у поле пам'яті.6
