Zīmols	Milwaukee
Modelis	LDM 30
Produkta veids	Lāzera tālmērs
Kategorija	Attāluma mērīšana
Mērīšanas diapazons	0,15 m līdz 30 m
Tipiskā precizitāte	±2,0 mm (pie 25°C, balta virsma, vājš apgaismojums)
Maksimālā precizitāte	±4,0 mm (nelabvēlīgi apstākļi)
Minimālā displeja vienība	1,0 mm
Lāzera klase	2 (IEC 60825-1:2007)
Lāzera tips	650 nm, < 1 mW
Lāzera punkta izmērs 10 m attālumā	20 x 35 mm
Lāzera punkta izmērs 30 m attālumā	40 x 65 mm
Barošana	2 AAA baterijas (sārmainas)
Bateriju darbības laiks	Aptuveni 10 000 mērījumu
Automātiska lāzera izslēgšana	90 sekundes
Automātiska ierīces izslēgšana	180 sekundes
Displejs	LCD ar fona apgaismojumu (25 mm x 25 mm)
Svars (bez baterijām)	72 g
Aizsardzības pakāpe	IP54 (aizsardzība pret putekļiem un ūdens šļakatām)
Darba temperatūra	0°C līdz +40°C
Uzglabāšanas temperatūra	-10°C līdz +60°C
Galvenās funkcijas	Attāluma mērīšana, mērvienības maiņa (m, pēdas, collas), pēdējo mērījumu saglabāšana
Tīrīšana	Mīksta, sausa drāna, bez šķīdinātājiem vai agresīviem mazgāšanas līdzekļiem
Drošība	2. klases lāzers: neskatīties tieši starā, turēt bērniem nepieejamā vietā
Rezerves daļas	AAA baterijas, jostas klips
Remontējamība	Remonts tikai autorizētam personālam
Vispārīga informācija	Sertifikāti CE, UKCA, EAC

Bieži uzdotie jautājumi - LDM 30 MILWAUKEE

Kā nomainīt Milwaukee LDM 30 baterijas?

Atveriet bateriju nodalījumu, kas atrodas ierīces aizmugurē. Nomainiet abas izlietotās AAA baterijas ar jaunām, ievērojot polaritāti. Aizveriet vāciņu. Ja baterijas simbols mirgo, nekavējoties nomainiet baterijas.

Kā mainīt mērvienību (metri, pēdas, collas)?

Nospiediet mērvienības izvēles taustiņu 2 sekundes, lai ritinātu pieejamās mērvienības: metri (m), pēdas (ft) vai collas (in). Izvēlētā mērvienība tiek parādīta displejā.

Kāda ir Milwaukee LDM 30 tālmēra precizitāte?

Tipiskā precizitāte ir ±2,0 mm pie 25°C uz baltas virsmas un vājā apgaismojumā. Sarežģītos apstākļos (ekstremālas temperatūras, spēcīgs apgaismojums, maz atstarojošas virsmas) maksimālā precizitāte ir ±4,0 mm.

Ko darīt kļūdas Err500 gadījumā?

Kļūda Err500 norāda uz aparatūras problēmu. Izslēdziet un atkal ieslēdziet ierīci. Ja problēma saglabājas, sazinieties ar Milwaukee pēcpārdošanas servisu vai nogādājiet ierīci pilnvarotā servisa centrā.

Kā tīrīt lāzera tālmēru?

Izmantojiet mīkstu, sausu drānu, lai notīrītu ārpusi un lēcu. Nekad neizmantojiet šķīdinātājus, agresīvus mazgāšanas līdzekļus vai abrazīvus līdzekļus, kas var sabojāt optiku vai korpusu.

Vai lāzers ir bīstams acīm?

Milwaukee LDM 30 ir 2. klases lāzera izstrādājums. Stars var izraisīt īslaicīgu apžilbināšanu. Nekad neskatieties tieši starā un nevērsiet to pret citu acīm. Turiet ierīci bērniem nepieejamā vietā.

Kādi ir ieteicamie uzglabāšanas apstākļi?

Uzglabājiet ierīci sausā un slēgtā vietā, aizsargājiet no triecieniem un vibrācijām, temperatūrā no -10°C līdz +60°C. Izvairieties no putekļainas, mitras vai ekstremālas temperatūras vides.

Kā veikt precīzu mērījumu?

Pārliecinieties, ka mērķa virsma ir pietiekami atstarojoša (vēlams balta). Izvairieties no caurspīdīgām virsmām (stikls, šķidrumi), ļoti spīdīgām virsmām vai materiāliem, piemēram, putupolistirols. Izmantojiet tālmēru mērenas temperatūras un apgaismojuma apstākļos.

Ko nozīmē mirgojošs baterijas simbols?

Mirgojošs baterijas simbols norāda, ka baterijas ir vājas un tās nekavējoties jānomaina, lai nodrošinātu ticamus mērījumus. Nomainiet abas AAA baterijas.

Kā interpretēt displeju ar trim vērtībām?

Displejs parāda pašreizējo mērījumu lielā ciparā. Virs tā divas mazākas rindas parāda pēdējo divu mērījumu vēsturi. Katrs jauns mērījums pārbīda iepriekšējo uz augšu, ļaujot salīdzināt attālumus.

LIETOŠANAS INSTRUKCIJA LDM 30 MILWAUKEE

Noteikumiem atbilstošs izmantojums 2

Klūdu kodu tabula 2

Pārskats....3

Jostas turētājs 4

Bateriju nomaiņa....4

IESL./IZSL. 5

Vienību maina 5

Mērišana....6

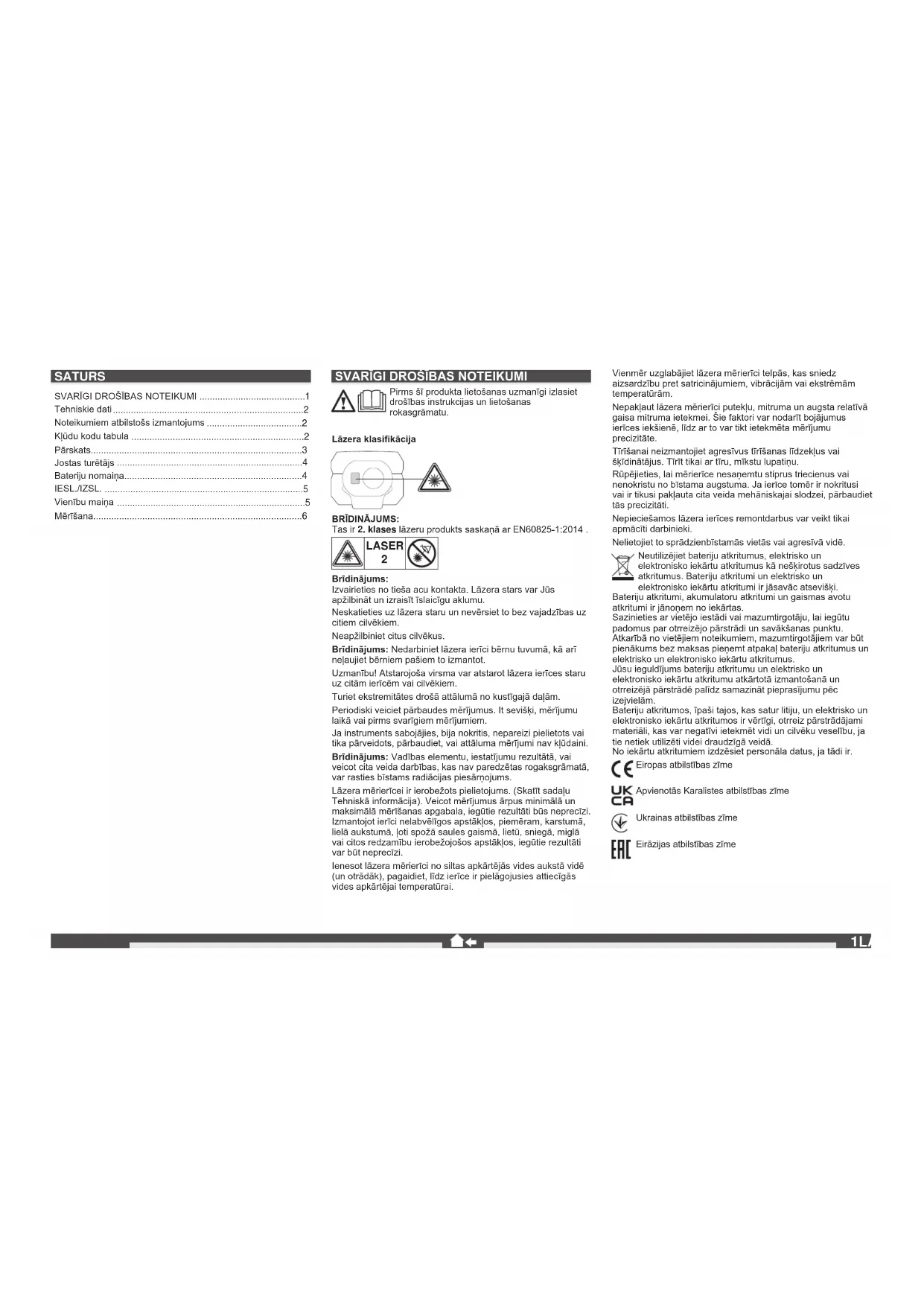

SVARIGI DROSIBAS NOTEIKUMI

Pirms šī produkta lietošanas uzmanīgi izlasiet

drosibas instrukcijas un lietosanas

rokasgramatu.

Lāzera klasifikācija

BRÍDINÁJUMS:

Tas ir 2. klases läzeru produkts saskaņa ar EN60825-1:2014

Bridinajums:

Izvairieties no tieša acu kontakta. Lāzera stars var Jūs apžilbināt un izraisīt īslaicīgu aklumu.

Neskatieties uz lāzera staru un nevērsiet to bez vajadzības uz citiem cilvēkiem.

Neapžilbiniet citus cilvēkus.

Bridinājums: Nedarbiniet lāzera ierīci bērnu tuvumā, kā arī neļaujiet bērniem pašiem to izmantot.

Uzmanību! Atstarojoša virsma var alstarot lāzera ierīces staru uz citām ierīcēm vai cilvēkiem.

Turiet ekstremitātes drošā attālumā no kustīgajā dalām.

Periodiski veiciet pārbaudes mērijumus. It seviški, mērijumu laikā vai pirms svarīgiem mērijumiem.

Ja instruments sabojājies, bija nokritis, nepareizi pielietots vai tika pārveidots, pārbaudiet, vai attāluma mērījumi nav klūdaini.

Brīdinājums: Vadības elementu, iestaṭījumu rezultātā, vai veicot cita veida darbības, kas nav paredzētas rogaksgrāmatā, var rasties bīstams radiācijas piesāmojums.

Lāzera mēriēlcei ir ierobežots pielietojums. (Skafīt sadaju Tehniskā informācija). Veicot mērījumus ārpus minimālā un maksimālā mērišanas apgabala, iegūtie rezultāti būs neprecīzi. Izmantojot ierīci nelabvēligos apstāklos, piemēram, karsturnā, lielā aukstumā, loti spožā saules gaismā, lietū, sniegā, miglā vai cilos redzamību ierobežojošos apstāklos, iegūtie rezultāti var būt neprecīzi.

lenesot lāzera mērierīci no siltas apkārtējās vides aukstā vidē (un otrādāk), pagaidiet, līdz ierīce ir pielāgojusies attiecīgās vides apkārtējai temperatūrai.

Vienmēr uzglabājiet lāzera mērierīci telpās, kas sniedz aizsardzību pret satricinājumiem, vibrācijām vai ekstrēmām temperatūrām.

Nepaklaut lāzera mērierīci putekļu, mitruma un augsta relativā gaisa mitruma ietekmei. Šie faktori var nodarīt bojājumus ierices iekšienē, līdz ar to var tikt ietekmēta mērījumu precizitāte.

Tīrīšanai neizmantojiet agresīvus tīrīšanas līdzekļus vai škīdinātājus. Tīrīt tikai ar tīru, mīkstu lupatiņu.

Rūpējieties, lai mērierīce nesaņemtu stiprus triecienus vai nenokristu no bīstama augstuma. Ja ierīce tomēr ir nokritusi vai ir tikusi pakļauta cita veida mehāniskajai slodzei, pārbaudiet tās precizitāti.

Nepieciešamos lāzera ierīces remontdarbus var veikt tikai apmācīti darbinieki.

Nelietojiet to sprādzienbīstamās vietās vai agresīvā vidē.

Neutilizējiet bateriju atkritumus, elektrisko un elektronisko iekārtu atkritumus kā neškirotus sadzīves atkritumus. Bateriju atkritumi un elektrisko un

elektronisko iekārtu atkritumi ir jāsavāc atseviški.

Bateriju atkritumi, akumulatoru atkritumi un gaismas avotu atkritumi ir jānoņem no iekārtas.

Sazinieties ar vietējo iestādi vai mazumtirgotāju, lai iegūtu padomus par otreizējo pārstrādi un savākšanas punktu.

Atkarībā no vietējiem noteikumiem, mazumtirgotājiem var būt pienākums bez maksas pienēmt atpakaļ bateriju atkritumus un elektrisko un elektronisko iekārtu atkritumus.

Jūsu ieguldījums bateriju atkritumu un elektrisko un elektronisko iekārtu atkritumu atkārtotā izmantošanā un otreizejā pārstrādē palīdz samazināt pieprasījumu pēc izeijielām.

Bateriju atkritumos, īpaši tajos, kas satur litiju, un elektrisko un elektronisko iekārtu atkritumos ir vērtīgi, otrreiz pārstrādājami materiāli, kas var negatīvi ietekmēt vidi un cilvēku veselību, ja tie netiek utilizēti videi draudzīgā veidā.

No iekārtu atkritumiem izdzēsiet personāla datus, ja tādi ir.

CE Eiropas atbilstības zīme

UK Apvienotās Karalistes atbilstības zīme CA

Ukrainas atbilstības zīme

Eirāzijas atbilstības zīme

TEHNISKIE DATI

Optika 15 mm x 9,5 mm
Mērīšanas diapazonsMinimālais attālums 0,15 mMaksimālais attālums 30 m
Attāluma mērīšanaTipiskā pielaide(attiecas uz mērķa vīrsmas 100 % refleksiju (baltā krāsā lakota siens), mazu fona apgaismojumu, 25 °C)Maksimālā pielaide(attiecas uz mērķa vīrsmām ar mazāku refleksiju, augstu fona apgaismojumu vai temperatūrām, kas atrodas tuvu zemākajal’augstākajai vērtībai)Mazākā uzrādārnā vienība 1,0 mm	± 2,0 mm(jāņem vērā papīdu pielaide 0,1 mm/m apmērā) ± 4,0 mm(jāņem vērā papīdu pielaide 0,15 mm/m apmērā)
Lāzera punkta izmērs10 m attālums: 20 x 35 mm30 m attālums: 40 x 65 mm
Lāzera klase 2
Lāzera tips 650 nm, < 1 mW
Lāzera staravertikālais leņkis +1 grādshorizontālais leņkis ± 1 grāds
Displeja veids LCD (25 mm x 25 mm )
Automātiskā lāzera izslēgšana 90 sekundes
lerīces automātiskā izslēgšana 180 sekundes
Strāvas avots AAA 2x (sārmu baterijas)
Bateriju resurss	10000 (atseviški mērījumi)
Darba temperatūra	-0°C to +40°C
Uzglabāšanas temperatūra	no -10°C līdz +60°C
Svars bez baterijām	72 g
Aizsardzības klase	IP54 (aizsargāta pret putekljiem un šļakatām)

NOTEIKUMIEM ATBILSTOŠS IZMANTOJUMS

Lāzera mērierīce ir piemērota attālumu un slīpuma mērīšanai

Šo instrumentu drīkst izmantot tikai saskaņā ar minētajiem lietošanas noteikumiem.

KLÜDU KODU TABULA

Kods	Apraksts	Risinājums
Err500	Aparatūras problēmas	Izslēdziet un ieslēdziet mērierīci. Ja problēma saglabājas, nogādājiet mērierīci tuvākajā servisa centrāle.

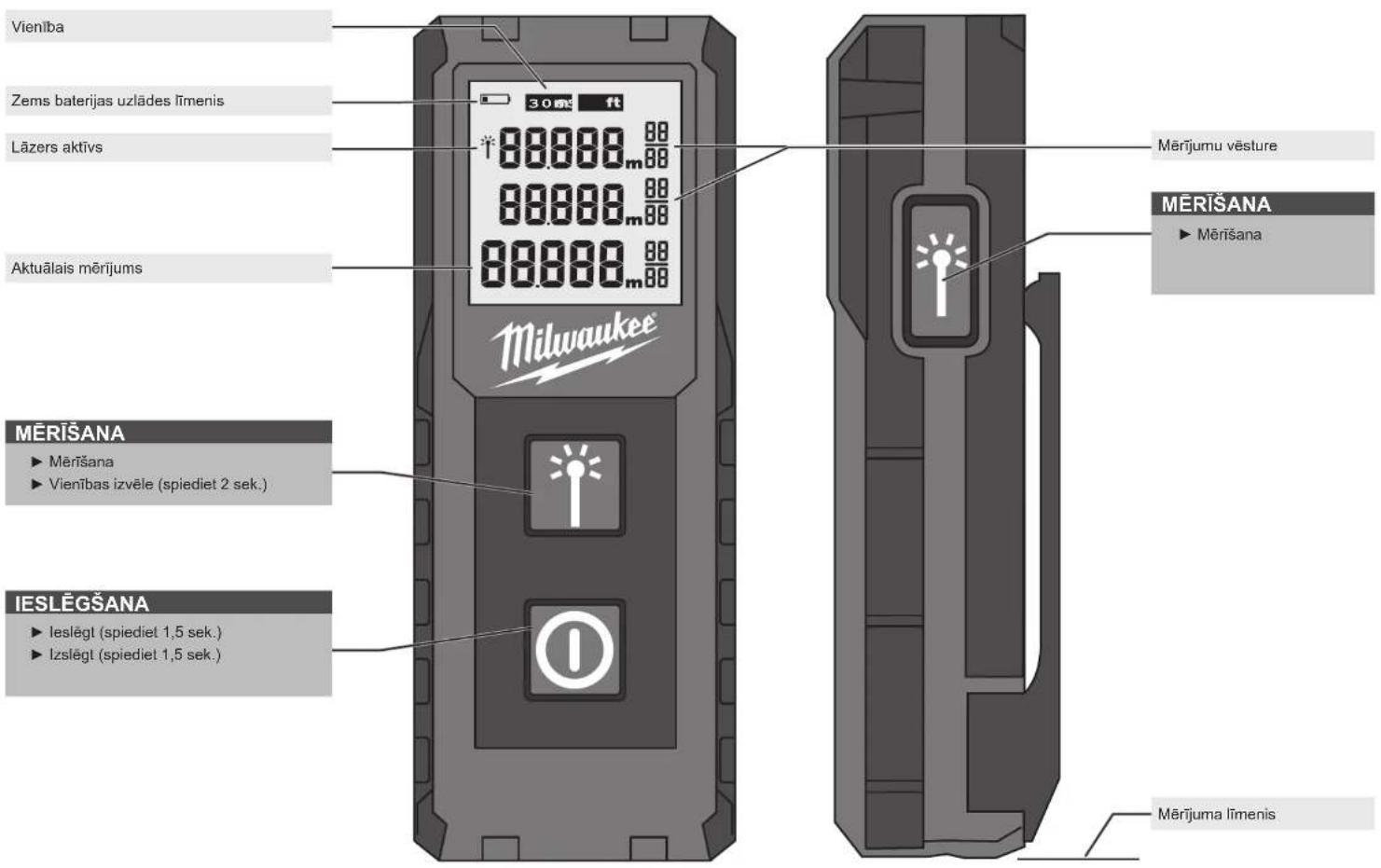

PARSKATS

Vienība Zems baterijas uzlādes līmenis Lāzers aktīvs Aktuālais mērījums Milwaukee 30min 代 88.888m 88 88.888m 88 88.888m 88 Mērījumu vēsture MĒRĪŠANA ► Mērišana M ďRĪŠANA ► Mērīšana ► Vienības izvēle (spiediet 2 sek.) IESLĒGŠANA ► leslēgt (spiediet 1,5 sek.) ► Izslēgt (spiediet 1,5 sek.) Mērījuma līmenis

LATVISKI

JOSTAS TURETAJS BATERIJU NOMAINA

1

Kad baterijas simbols mirgo, ir pienācis laiks tās nomainīt.

1

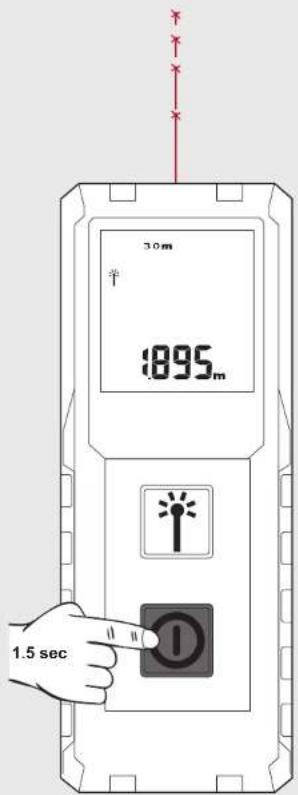

Ja 2 minūtes nekādas darbības netiek veiktas, fona apgaismojums izslēdzas; piespiediet jebkuru taustiņu, lai atkal ieslēgtu apgaismojumu. Ja 3 minūtes nekādas darbības netiek veiktas, mērierīce izslēdzas.

Pēc ieslēgšanas notēmējiet lāzeru uz mērki. Mērljuma laikā lāzera stars pastāvīgi mirgo. Tiek parādīta aktuālā mērljuma vērtība.

Lai fiksētu mērījumu, nospiediet mērīšanas taustiņu.

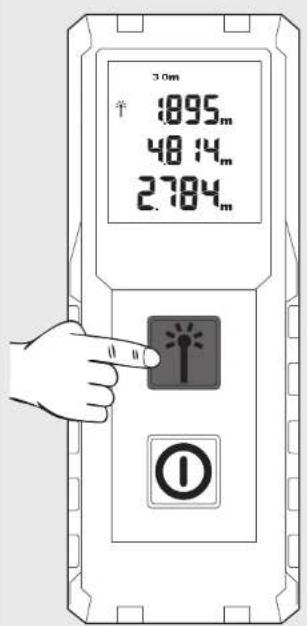

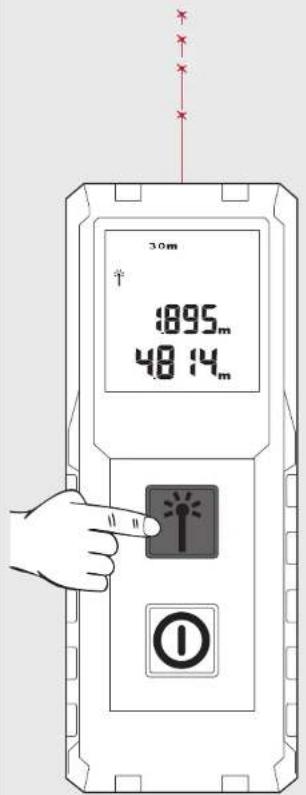

Lai sāktu jaunu mērljumu, vēlreiz nospiediet mērīšanas taustinu. lepriekšējais mērījums tiek pārbīdīts uz augšā esošo atmiņas laukumu.

Lai sāktu jaunu mērījumu, vēlreiz nospiediet mērīšanas taustiņu. lepriekšējais mērījums tiek pārbīdīts uz augšā esošo atmiņas laukumu.

NORĀDE: Mērījuma laikā dažas mērka virsmas, piem., bezkrāsaini škidrumi, stikls, putuplasts vai puscaurlaidīgas virsmas var radīt klūdas, tāpat tās var rasties, tēmējot uz ľoti spīdīgām virsmām.

3.0m 1895m 48 14m 2784m
