LDM 30 - Atstumo matuoklis MILWAUKEE - Nemokama naudojimo instrukcija

Prekės ženklas	Milwaukee
Modelis	LDM 30
Produkto tipas	Lazerinis nuotolio matuoklis
Kategorija	Atstumo matavimas
Matavimo diapazonas	0,15 m iki 30 m
Įprastinis tikslumas	±2,0 mm (25°C temperatūroje, baltame paviršiuje, silpname apšvietime)
Maksimalus tikslumas	±4,0 mm (nepalankiomis sąlygomis)
Mažiausias rodymo vienetas	1,0 mm
Lazerio klasė	2 (CEI 60825-1:2007)
Lazerio tipas	650 nm, < 1 mW
Lazerio taško dydis 10 m atstumu	20 x 35 mm
Lazerio taško dydis 30 m atstumu	40 x 65 mm
Maitinimas	2 AAA baterijos (šarminės)
Baterijų veikimo trukmė	Maždaug 10 000 matavimų
Automatinis lazerio išjungimas	90 sekundžių
Automatinis prietaiso išjungimas	180 sekundžių
Ekranas	LCD su apšvietimu (25 mm x 25 mm)
Svoris (be baterijų)	72 g
Apsaugos klasė	IP54 (apsauga nuo dulkių ir vandens purslų)
Naudojimo temperatūra	0°C iki +40°C
Laikymo temperatūra	-10°C iki +60°C
Pagrindinės funkcijos	Atstumo matavimas, vieneto keitimas (m, ft, in), paskutinių matavimų išsaugojimas
Valymas	Minkšta, sausa šluoste, nenaudoti tirpiklių ar agresyvių valiklių
Saugumas	2 klasės lazeris: nežiūrėti tiesiai į spindulį, laikyti vaikams nepasiekiamoje vietoje
Atsarginės dalys	AAA baterijos, diržo segtukas
Remonto galimybės	Remontą atlieka tik įgaliotas personalas
Bendra informacija	Sertifikatai CE, UKCA, EAC

Dažnai užduodami klausimai - LDM 30 MILWAUKEE

Kaip pakeisti Milwaukee LDM 30 baterijas?

Atidarykite baterijų skyrių, esantį prietaiso gale. Pakeiskite dvi senas AAA baterijas naujomis, laikydamiesi poliškumo. Uždarykite dangtelį. Jei baterijos simbolis mirksi, greitai pakeiskite baterijas.

Kaip pakeisti matavimo vienetą (metrus, pėdas, colius)?

Paspauskite vieneto pasirinkimo mygtuką ir laikykite 2 sekundes, kad pereitumėte per galimus vienetus: metrus (m), pėdas (ft) ar colius (in). Pasirinktas vienetas rodomas ekrane.

Koks yra Milwaukee LDM 30 nuotolio matuoklio tikslumas?

Įprastinis tikslumas yra ±2,0 mm esant 25°C, baltame paviršiuje ir silpname apšvietime. Sunkiomis sąlygomis (ekstremalios temperatūros, stiprus apšvietimas, mažai atspindintys paviršiai) maksimalus tikslumas yra ±4,0 mm.

Ką daryti, jei pasirodo klaida Err500?

Klaida Err500 rodo techninę problemą. Išjunkite ir vėl įjunkite prietaisą. Jei problema išlieka, susisiekite su Milwaukee techninės priežiūros tarnyba arba nuneškite prietaisą į įgaliotą aptarnavimo centrą.

Kaip išvalyti lazerinį nuotolio matuoklį?

Naudokite minkštą, sausą šluostę išorės ir lęšio valymui. Niekada nenaudokite tirpiklių, agresyvių valiklių ar abrazyvinių medžiagų, kurios gali pažeisti optiką ar korpusą.

Ar lazeris pavojingas akims?

Milwaukee LDM 30 yra 2 klasės lazerinis gaminys. Spindulys gali sukelti laikiną akinimą. Niekada nežiūrėkite tiesiai į spindulį ir nenukreipkite jo į kitų žmonių akis. Laikykite prietaisą vaikams nepasiekiamoje vietoje.

Kokios yra rekomenduojamos laikymo sąlygos?

Laikykite prietaisą sausoje, uždaroje vietoje, apsaugotoje nuo smūgių ir vibracijos, -10°C iki +60°C temperatūros diapazone. Venkite dulkėtos, drėgnos ar ekstremalios temperatūros aplinkos.

Kaip atlikti tikslų matavimą?

Įsitikinkite, kad tikslinis paviršius yra pakankamai atspindintis (pageidautina baltas). Venkite peršviečiamų paviršių (stiklo, skysčių), labai blizgančių arba medžiagų, tokių kaip polistirenas. Naudokite nuotolio matuoklį esant vidutinei temperatūrai ir apšvietimui.

Ką reiškia mirksintis baterijos simbolis?

Mirksintis baterijos simbolis rodo, kad baterijos silpnos ir jas reikia greitai pakeisti, kad būtų užtikrinti patikimi matavimai. Pakeiskite abi AAA baterijas.

Kaip interpretuoti rodymą su trimis reikšmėmis?

Ekrane rodomas dabartinis matavimas dideliu skaičiumi. Viršuje dvi mažesnės eilutės rodo dviejų paskutinių matavimų istoriją. Kiekvienas naujas matavimas perkelia ankstesnį aukštyn, leidžiantis palyginti atstumus.

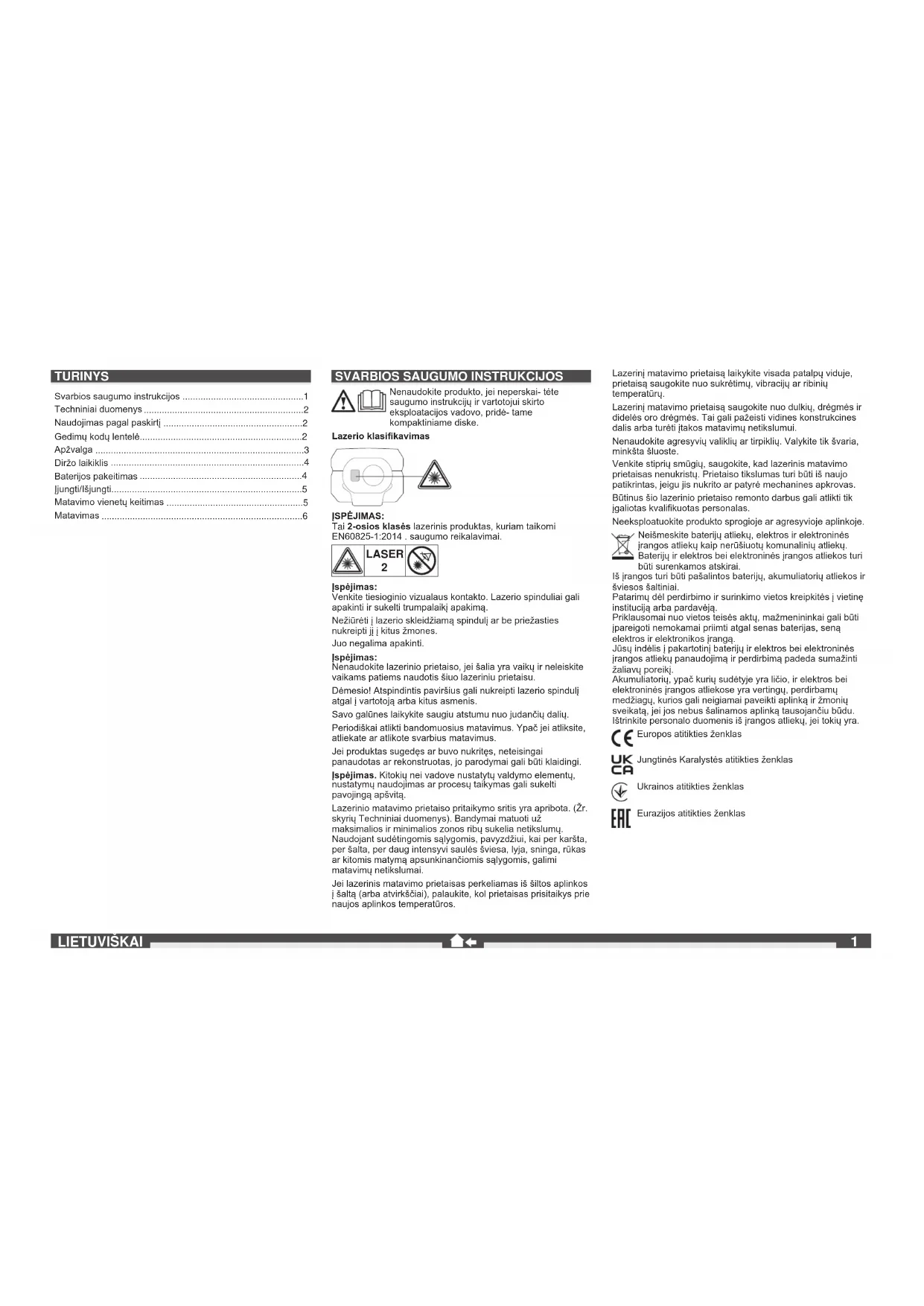

NAUDOJIMO INSTRUKCIJA LDM 30 MILWAUKEE

Svarbios saugumo instrukcijos ....1

Techniniai duomenys 2

Naudojimas pagal paskirti 2

Gedimų kody lentelė....2

Apžvalga 3

Diržo laikiklis 4

Baterijos pakeitimas 4

Nenaudokite produkto, jei neperskai- tete saugumo instrukciju ir vartotojui skirto eksploatacijos vadovo, pridė- tame kompaktiniame diske.

Tai 2-osios klasės lazerinis produktas, kuriam taikomi EN60825-1:2014. saugumo reikalavimai.

Įspėjimas:

Venkite tiesioginio vizualaus kontakto. Lazerio spinduliai gali apakinti ir sukelti trumpalaikj apakima.

Nežiūrėti j lazerio skleidžiamą spindulj ar be priežasties nukreipti jj j kitus žmones.

Juo negalima apakinti.

Ispėjimas:

Nenaudokite lazerinio prietaiso, jei šalia yra vaikų ir neleiskite vaikams patiems naudotis šiuo lazeriniu prietaisu.

Dėmesio! Atspindintis paviršius gali nukreipti lazerio spindulj atgal i vartotoją arba kitus asmenis.

Savo galūnes laikykite saugiu atstumu nuo judančių dalių.

Periodiškai atlikti bandomuosius matavimus. Ypač jei atliksite, atliekate ar atlikote svarbius matavimus.

Jei produktas sugedęs ar buvo nukritęs, neteisingai panaudotas ar rekonstruotas, jo parodymai gali būti klaidingi.

Ispėjimas. Kitokių nei vadove nustatytų valdymo elementų, nustatymų naudojimas ar procesų taikymas gali sukelti pavojingą apšvita.

Lazerinio matavimo prietaiso pritaikymo sritis yra apribota. (Žr. skyrių Techniniai duomenys). Bandymai matuoti už maksimalios ir minimalios zonos ribų sukelia netikslumų. Naudojant sudėtingomis sąlygomis, pavyzdžiui, kai per karšta, per šalta, per daug intensyvi saulės šviesa, lyja, sninga, rūkas ar kitomis matymą apsunkinančiomis sąlygomis, galimi matavimų netikslumai.

Jei lazerinis matavimo prietaisas perkeliamas iš šiltos aplinkos i šaltą (arba atvirkščiai), palaukite, kol prietaisas prisitaikys prie naujos aplinkos temperatūros.

Lazerinį matavimo prietaisą laikykite visada patalpų viduje, prietaisą saugokite nuo sukrėtimų, vibracijų ar ribinių temperatūrų.

Lazerinį matavimo prietaisą saugokite nuo dulkių, drėgmės ir didelės oro drėgmės. Tai gali pažeisti vidines konstrukcines dalis arba turėti įtakos matavimų netikslumui.

Nenaudokite agresyvių valiklių ar tirpiklių. Valykite tik švaria, minkšta šluoste.

Venkite stiprių smūgių, saugokite, kad lazerinis malavimo prietaisas nenukristų. Prietaiso tikslumas turi būti iš naujo patikrintas, jeigu jis nukrito ar patyrė mechanines apkrovas. Būtinus šio lazerinio prietaiso remonto darbus gali atlikti tik igaliotas kvalifikuotas personalas.

Neeksploatuokite produkto sprogioje ar agresyvioje aplinkoje.

Neišmeskite baterijų atliekų, elektros ir elektroninės įrangos atliekų kaip nerūšiuotų komunalinių atliekų. Baterijų ir elektros bei elektroninės įrangos atliekos turi būti surenkamos atskirai.

Iš jrangos turi būti pašalintos bateriju, akumuliatorių atliekos ir šviesos šaltiniai.

Patarimų dėl perdirbimo ir surinkimo vietos kreipkitės į vietinę institucija arba pardavėja.

Priklausomai nuo vietos leisės aktų, mažmenininkai gali būti įpareigoti nemokamai priimli atgal senas baterijas, seną elektros ir elektronikos įrangą.

Jūsų indėlis į pakartotinį baterijų ir elektros bei elektroninės įrangos atliekų panaudojimą ir perdirbimą padeda sumažinti žaliavų poreiki.

Akumuliatorių, ypač kurių sudėtyje yra ličio, ir elektros bei elektroninės įrangos atliekose yra vertingų, perdirbamų medžiagų, kurios gali neigiamai paveikti aplinką ir žmonių sveikatą, jei jos nebus šalinamos aplinką tausojančiu būdu. Ištrinkite personalo duomenis iš įrangos atlieku, jei tokių yra.

Europos atitikties ženklas

Jungtinės Karalystės atitikties Ženklas

Ukrainos atitikties ženklas

Eurazijos atitikties ženklas

TECHNINIAI DUOMENYS

Optika 15 mm x 9,5 mm
Matavimo diapazonasMinimalus matavimo atstumas 0,15 mMaksimalus matavimo atstumas 30 m
Atstumo matavimasStandartinis nuokrypis(kai taliknių atspindžio geba 100 % (baltai dažyta siena), silpnas fono apšvietimas, 25 °C)Maksimalus nuokrypis(kai taliknių atspindžio geba mažesne, stiprus fono apšvietimas arba temperatūra, priartėjusi prie ženiausios/aukščiausios leistinos ribos)Mažiausias rodmens vienetas 1,0 mm	± 2,0 mm(reiktų atsizvelgti i papilkomą 0,1 mm/m paklaids) ± 4,0 mm(reiktų atsizvelgti i papilkomą 0,15 mm/m paklaids)
Lazerio spindulio skersmuo10 m atstumu: 20 x 35 mm30 m atstumu: 40 x 65 mm
Lazerio klasė 2
Lazerio tipas 650 nm, < 1 mW
Lazerio spinduliovertikalus kampas +1 laipsnishorizontalus kampas ± 1 laipsnis
Ekrano tipas LCD (25 mm x25 mm )
Automatinis lazerio išsijungimas 90 Sekundžių
Automatinis prietaiso išsijungimas 180 sekundžių
Elektros energijos tiekimas AAA 2x (šarminės baterijos)
Baterijos eksploatavimo trukmė 10 000 (pavienis matavimas)
Darbinės temperatūros diapazonas -0 °C iki +40 °C
Laikymo temperatūros diapazonas	-10 °C iki +60 °C
Svoris be baterijos	72 g
Apsaugos klasė	IP54 (apsauga nuo dulkių ir vandens purslų)

NAUDOJIMAS PAGAL PASKIRTJ

Lazerinis matavimo prietaisas skirtas matuoti atstumus ir polinkius.

Šj prietaisą leidžiama naudoti tik pagal nurodytą paskirtį.

GEDIMU KODU LENTELÉ

Kodas	aprašymasg	sprendimas
Err500	Techninės įrangos problemos	Išjunkite ir vėl įjunkite matavimo prietaisą. Jei problema nedingsta, nuneškite matavimo prietaisą į artimiausią aptarnavimo centra.

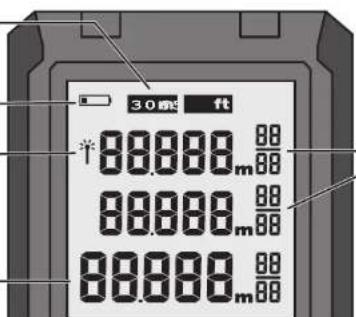

APŽVALGA

Vienetas

Išsikrovusi baterija

Lazeris aktyvus

Dabartinis matavimas

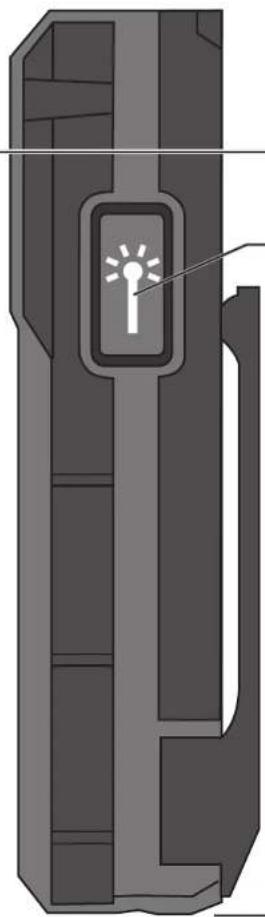

MATUOTI

▶ Matuoti
▶ Matavimo vieneto pasirinkimas (laikykite paspaude 2 sek.)

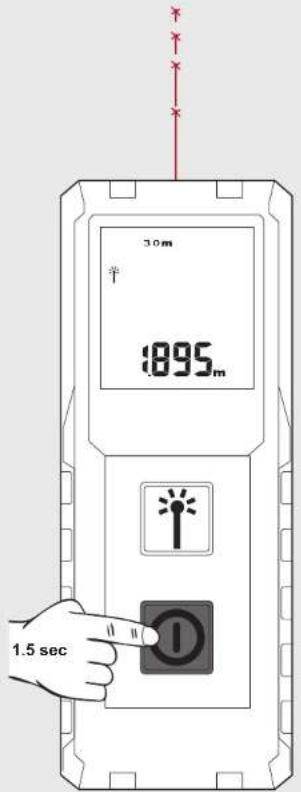

IJUNGIMAS

▶ Jlungti (laikykite paspaudę 1,5 sek.)
▶ Išjungti (laikykite paspaudę 1,5 sek.)

30秒 代 半 88.000 m 88 88.000 m 88 88.000 m 88

Jei simbolis mirksi, bateriją pakeiskite.

1

Nenaudojant prietaiso 2 minutes, fono apšvietimas išsijungia; norėdami apšvietimą vėl jungti, paspauskite bet kurį mygtuką. Nenaudojant matavimo prietaiso 3 minutes, jis išsijungia.

ljunge prietaisą, nukreipkite lazerj i tikslinj objektą.

Matavimo metu lazerio spindulys nuolatos mirksi.

Rodoma esama matavimo verté.

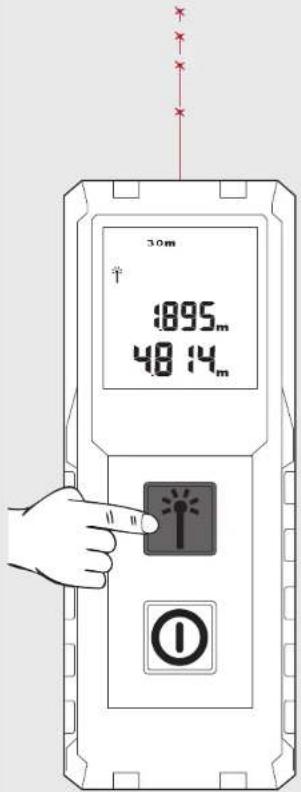

Norédami užfiksuoti matavimo rezultatą, paspauskite matavimo mygtuka.

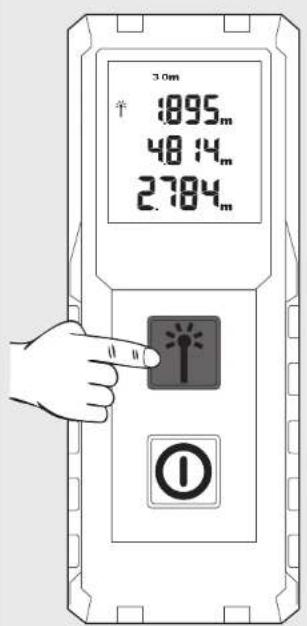

Norédami pradéti naują matavimą, paspauskite matavimo mygtuką dar kartą. Prieš tai buvusi matavimo vertė bus pastumta i išsaugotų verčių laukelį virš dabartinės verlės.

Norédami praděti nauja matavima, paspauskite matavimo mygtuką dar kartą. Prieš tai buvusi matavimo vertė bus pastumta i išsaugotų verčių laukelį virš dabartinės vertės.

PASTABA: Kai matuojamas atstumas iki kai kurių paviršių, pvz., bespalviai skysčiai, stiklas, stiroporas arba pusiau permatomi paviršiai arba nukreipiant lazerį į labai blizgius paviršius, gali jvykti klaida.

3.0m 1895m 48 14m 2784m
