M18 Fuel FCHS35 - Pjūklas MILWAUKEE - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis grandininis pjūklas
Prekės ženklas	Milwaukee
Modelis	M18 Fuel FCHS35
Maitinimas	Milwaukee M18 baterija (18V)
Grandininės padangos ilgis	35 cm (14 colių)
Svoris (su baterija)	Maždaug 4,5 kg
Grandinės greitis	Iki 14 m/s
Alyvos bako talpa	150 ml
Tepimas	Automatinis, reguliuojamas
Grandinės stabdys	Taip, įmontuotas
Variklio technologija	PowerState™ (be šepetėlių)
Priekinė rankena	Izoliuota, antivibracinė
Grandinės įtempimas	Be įrankių, reguliavimo ratukas
Alyvos lygio indikatorius	Skaidrus, matomas
Baterijos įkrovos indikatorius	Ant prietaiso (LED)
Triukšmo lygis	Maždaug 95 dB(A)
Rankos ir peties vibracijos	Mažiau nei 5 m/s²
Darbinė temperatūra	-18 °C iki 52 °C
Priežiūra	Reguliarus padangos ir grandinės valymas, tepimo patikrinimas
Atsarginės dalys prieinamos	Grandinė, padanga, žvaigždutė, baterija, įkroviklis
Garantija	5 metai (pagal Milwaukee sąlygas)

Dažnai užduodami klausimai - M18 Fuel FCHS35 MILWAUKEE

Kokią bateriją naudoti su M18 Fuel FCHS35 pjūklu?

Naudokite Milwaukee M18 bateriją, pageidautina didelės talpos bateriją (12 Ah) maksimaliam autonomiškumui. Pjūklas yra suderinamas su visomis M18 serijos baterijomis.

Kaip sureguliuoti grandinės įtempimą?

Pasukite be įrankių reguliavimo ratuką, esantį grandininės padangos šone. Grandinė turi būti įtempta taip, kad nesusmigtų, bet turi laisvai temptis aplink padangą. Išsamesnės informacijos ieškokite instrukcijose.

Kokią alyvą naudoti grandinės tepimui?

Naudokite aukštos kokybės biologiškai skaidomą grandinės alyvą, skirtą grandininiams pjūklams. Nenaudokite naudoto variklio aliejaus. Pripildykite skaidrų bakelį iki žymos.

Kaip išvalyti grandininę padangą?

Po kiekvieno naudojimo išimkite bateriją, tada šepetėliu nuvalykite padangą, pašalindami medienos ir alyvos likučius. Patikrinkite padangos griovelį ir tepimo angą.

Ką daryti, jei grandinė pjauna ne tiesiai?

Patikrinkite grandinės įtempimą, padangos būklę (susidėvėjimą ar deformaciją) ir dantų pagaląstumą. Atšipusi grandinė ar susidėvėjusi padanga gali iškreipti pjovimą. Pagaląskite grandinę arba, jei reikia, pakeiskite.

Kaip pakeisti grandinę?

Išimkite bateriją, atlaisvinkite padangos dangtelį, nuimkite seną grandinę, uždėkite naują laikydamiesi sukimosi krypties, tada sureguliuokite įtempimą. Po reguliavimo priveržkite dangtelį.

Pjūklas sustoja naudojimo metu, ką daryti?

Patikrinkite baterijos įkrovą: silpna baterija sukelia sustojimą. Įsitikinkite, kad grandinė nėra užstrigusi. Jei grandinės stabdys aktyvuotas, atleiskite jį. Dėl klaidų kodų kreipkitės į instrukciją.

Koks maksimalus pjovimo ilgis?

Su 35 cm padanga maksimalus pjovimo ilgis yra maždaug 33 cm (13 colių), priklausomai nuo medienos storio ir pjūklo padėties.

Kaip ilgai laikyti pjūklą?

Ištuštinkite alyvos bakelį, išvalykite pjūklą, išimkite bateriją ir laikykite sausoje vidutinės temperatūros vietoje. Apsaugokite padangą ir grandinę dangteliu.

Kur rasti atsargines dalis ir priedus?

Atsarginės dalys (grandinė, padanga, žvaigždutė) yra prieinamos įgaliotuose Milwaukee pardavėjuose. Baterijos ir įkrovikliai taip pat prieinami. Naudokite tik originalias dalis.

NAUDOJIMO INSTRUKCIJA M18 Fuel FCHS35 MILWAUKEE

Izoliuotas rankenos paviršius

Garantėtais trokšna jaudas limenis 100 dB(A)

TECHNINIAI DUOMENYS	M18 FCHS35
Konstrukcija Grandininis pjūklas
Produkto numeris 4911 02 01 XXXXXX MJJJ
Kečilamo akumulatorias jampa 18 V –
Grandinės apsukos be aptrovos 12,4 m/s
Juostos ilgis maks. 14" / 356 mm
Naudotinas povimo ilgis 13" / 330 mm
Grandinės alyvos bako talpa 200 ml
Pristaiso svoris įvertintas pagal EPTA 01/2014 tyrinų metodiką (Li-Ion 2.0 Ah ... 12.0 Ah)	5,3 ... 6,4 kg
Rekomenduojama aplinkos temperatūra eksploatuojant -18 ... +50 °C
Rekomenduojami akumulatoriai M18B...; M18HB...
Rekomenduojami įroviklaii M12-18...; M1418C6
Informacija apie keliamą triukšma; Vertės matuotos pagal EN 62841. įvertintas A įrengino keliamo triukšmo lygis dažniusiai sudaro:
Garso siėgio lygis / Paklaida K	77,67 dB (A) / 3 dB (A)
Garso gallos lygis / Paklaida K	97,69 dB (A) / 3 dB (A)
Nešloti klausos apsauglnes prlemones!
Informacija apie vibracija: Bendroji svyravimų reikšme (trįų krypčių vektorių suma), nustatyta remiantis EN 62841.
Vibravimu emisijos reikšme a , / Paklaida K 4,96 m/s	2/1,5 m/s2

DÉMESIO!

Šiame vadove nurodytos bendrosios vibracijos ir triukšmo emisijos vertės nustaytos pagal standartinius bandymo metodus pagal EN 62841, todel gali buli taikomos lyginanti vieną jrankį su kitu. Gali buli naudojama preliminanim poveikio įvertinimui. Nurodytos bendrosios vibracijos ir triukšmo emisijos vertes attlinka jrankio balkymą. Jei jranks naudojamas kitokiais tikslais, kartu su kitokiais predals ar netinkamai prižlorimas, bendrosios vibracijos ir triukšmo emisijos vertės gali skirlis. Tai gali žymiai padidint poveikio lygi viso darbo metu.

Apskaičićujant bendrosics vibracijos ir trikušmo emisijos vertes reikétų atsizvelgli i laikolarpiį, kai prielaisas yra išjunglas arba jungtlas, bel nėra naudojamas. Tai gali žymiali sumažinti poveikio lygi viso darbo metu. Tam, kad naudotojas būlų apsaugotas nuo vibracijos ir (arba) trikušmo poveikio, rekia nustatyti papidomus saugos reikalavimus, pavyzdžių: tinkamai prižidėti prielaisa ir jo priedus, laikyti rankas šillai, organizuoti darbo modelius.

A DÉMESIO! Perskaitykite visas saugos nuorodas, instrukcijas, ilustracijas ir duomenis, kuriuos gaunate su prietaisu. Jel nepaisysite toilau pateikty nuorodu, gali kilti elektros smúgio, gaisro ir 'arba sunkių sužalojimų pavojus. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateltyje galėtumėte jais pasinaudoti.

SSAUGUMO GRANDININIO PJUKLO SAUGOS JSPÉJIMAI

a) Laikykite visas kūno dalis atokiai nuo veikiančio grandininio pjūklo. Prieš ijungdami grandininij pjūkla, isitikinkite, kad jis nieko nellečia. Vos akimirkos nedemesingumo dirbant grandininiu pjūklu pakanka, kad jis įrauktju įsų drabužius arba jus sužakotų. b) Visada laikykite grandininij pjūkla dešinija ranka paėme už galinės rankenos, o kalirja – už prieklnės rankenos. Jei laikysite grandinini pjūkla sukeite ranks vietomis, padides susizarojimo pavojus. To niekada neđarvjike

c) Laikykite grandininij pjukla tik už izolluotų, suimti skirtų paviršių, nes pjuklo grandinė gali užkabinti paslėptus laidus. Pjuklo grandinei prisilietus prie laiko, kuriuo teka elektros srove, neizoliuotos metalines grandininio pjuklo dalys gali nutrenkti operatoriu.

d) Dévěkite akių apsaugas. Rekomenduojama papildoma klausos, galvos, rankų, kojų ir pėdy apsauga. Dévedami tinkamą apsauginę jranga, sumažinsite susižalojimo skriejančomis nuolaužomis arba dėl alsitiktinio salyčio su pjūklo grandine pavoju.

e) Nedirbkite grandininiu pjūklu užlipę ant medžio, kopėčių, nuo stogo ar kitos nestabillos atramos. Taip dirbant su grandininiu pjūklu galima sunkiai susižaloti.

f) Stovékite użtikrintai ir dirbkite grandininiu pjūklu tik ant tvirto, saugaus ir lygaus pagrindo. Dirbant ant slidaus ar nestabiaus pagrindo galima prarasti pusiausvyra arba grandininio pjūklo kontrolę.

g) Pjaudami įtemptą šaką, atminklte, kad Ji gall atšoktl. Atleidus medienos pluošto įtempį, atšokanti šaka gali suduoti operatoriui ir (arba) galima netkėtai prarasti grandininio pjūklo kontrolę.

h) Pjaudami krūmokšnius ir sodinukus, būkite itin atidūs. Grandininis pjūklas gali jtrauki ikaunas šakas ir kamienus bei pliaukštebi jomis per jūsu kūną arba jūs galite prarasti pusiausvyrą i) Neškite grandinini pjūkla paemę už priekinės rankenos. Prietaisas turi būti išjungtas ir nusuktas nuo jūsu kūno. Tinkarnai tvarkant grandinini pjūkla, sumažes atsiliklinio sąlyčio su judančia pjūko grandine pavojus.

j) Vadovaukitės instrukcijomis, kaip tepti, įtempti grandinę ir Juosta. Netinkamai ītempta arba patepta grandinę gali trūkti arba gali padidėti alatrankos pavojus.

k) Pjaukite tik medieną. Nenaudokite grandininio pjūklo ne pagal paskirti. Pavyzdžlui, nenaudokite grandininio pjūklo metalui, plastikui, mūrui ir nemedinėms statybinėms konstrukcijoms pjauti. Jei grandinini pjūkla naudosite ne pagal paskirti, gali susidaryti pavojinga situacija.

I) Nemėginkite nuverstl medžio, kol nesuvoksite šlo darbo keliamų pavoju ir jų išvengimo būdų. Verčiant medi gali buti sunkiai sužalotas operatorius ar pašaliniai asmenys.

Atatrankos priežastys ir prevenciniai operatoriaus veiksmai jai išvengti:

Atatranka gali ivykt, kai kreipiamosios juostos priekinė dalis ar galiukas paliečia objektą arba pjaunamas medinis ruošinys užsidaro ir suspaudžla ipjovoje pjūklo grandine.

Galiuko salyčio metu atskirais atvejais gali jvykti staigi atvirkštinė reakcija ir kreipiamoji juosta gali buti atmesia aukštyn ir atgal link operatoriaus.

Suspaudus pjūklo grandinę išilgai kreipiamosios juostos viršutinės dalies, kreipiamoji juosta gali būti staigiai pasturnta atgal link operatoriaus.

Ivykus bet kuriai iš šių reakciju, galite prarasti grandininio pjūklo kontrolę ir rimta susižaloti. Pemelyq nepasikliaukite grandininio pjūklo jisaiytaisiais sauços įtaisis. Naudodami grandinini pjūkla, turte imtis iniciatyvos užitikrintė, kad pjaunant nepasitaikytų nelaimingų atsitikimų ir susižaloijmu.

Alatranka – netinkamo jrankio naudojimo ir (arba) netinkamų darbo tvarkos ar salygu padannys. Jos galima išvengti imantis tinkamų toliau nurodytu atsargumo priemonių:

a) Laikykite jrenginj tvirtai, nyksčiais ir pirštais apimdami grandininio pjūklo rankenas, kūnas ir ranka turi būti tokioje padėtyje, kad galėtumėte atsispirti atatrankos jėgai. Imdamasis linkamy atsargumo priemonų operatorius gali kontrolući alatrankos jėgas. Nepaleiskite grandininio pjūklo.

b) Nesiekite per toli ir nepjaukite didesniame nei pečių aukštyje. Taip išvengsite nepageidaujamo galiuko salyčio ir galėsile geriau kontroliuoti grandinini piūkla nelikėtose situacijose.

c) Naudokite tik gamintojo nurodytas atsargines kreipiamąsias juostas ir grandines. Sumontavus netinkamas atsarginę kreipiamają juosłą arba grandinę, śios gall trūkli ir (arba) sukelti atatranką.

d) Vykdykite pjūklo grandinės gamintojo galandimo ir techninės prieziūros instrukcijas. Sumažinus gylio matuoklio aukšti, ga padidėti atatranka.

Valydami užstrigusias medžlagas, sandėliuodami grandininį pjūkla ar atlikdami jo priežiūros darbus vadovaukitės pateikiamomis instrukcijomis. Išitikinkite, kad jungklis yra išjungimo padėtyje, o akumuliatorių blokas yra išimtas. Netiketas grandinnio pjūko jungimas valant užstrigusias nuopjovas ar atliekiant priežiūros darbus gali bōti sunkaus susižaiojimo

KITI SAUGUMO IR DARBO NURODYMAI

Pirmą karłą naudojant jrenginį rekomenduojama pjauti rąstus ant ožio ar padėklo.

Pasirūpinkite, kad vis apsaugal, rankenos ir buferis su smalgais butu uždeti tinkamai ir butu geros būkles.

Grandininij pjūkla naudoti turi tik sveiki Žmonės. Grandininis pjūklas vra sunkus, todėl jo operatoriaus fizinė būklė turi būti oera.

Operalorius turi būli budrus, gerai matyī, pasižymēti mobilumu ir miklumu, sugebēti išlaikytī pusiausvyra. Jel kyla abejonių, nedirbkite grandininiu pjōku.

Nepradėkite dirbli grandinniu pjūku, kol darbo vieta nebus laisva, nestovėsite tvirtai ir neturėsite suplanuoto pasitraukimo nuo krentančio medžio kelio. Saugokitės išskiriamų tepalo miglos ir pjovimo dulkių. Jei reikia, dėvėkite kaukę arba respiratorių.

Nepjaukite vijckinių augalu ir (arba) smulkių šakelių po krūmu. Dirbami visada laikykite grandininių pjūką abiem rankomis. Laikykite grandininių pjūką tvirtai, nykščiais ir pīrstais apimdami grandininiųo pjūko rankenas. Dešinė ranka luri būli ant galinės rankenos, o kairė – ant priekinės rankenos.

Prieš jungdami grandininį pjūkla, įsitkinkite, kad įs neliečia jokio objeklo.

Niekaip nemoditikuokite grandininio pjuklo, neprijunkite prie jo jokių gamintojo nerekomenduotų priedų ar jrenginių.

Neloli operatoriaus turi būli pirmosics pagalbos rinkinys su dideliais žaizdu tvarsčiais ir priemonės dėmesiui patraukti (pvz., švilpukas). Didesnis rinkinys su papildomomis priemonėmis turi but pakankamai netolimoje vietoje.

Netinkamai įtempta grandinė gali atšokti nuo kreipiamosios juostos ir sunkiai ar mirtinai sužaloti. Grandines īgis priklauso nuo temperatūros. Dažnai tikrinkite grandinės įtempima.

Turite priprasti prie save naujojo grandininio pjūko atlikdami paprastus pjūvius ant tvirtai atremtos medienos. Atlikite tai ir tuo atveju, jei iigą laika nedirbote grandiniu pjūku. Norėdami sumažinti sužalojmo nizka, susijusią su pavojumi prisilesti prie judančiu dalių, visada išjunkite varikli, junkite grandinės staboj, nuimkite akumuliatorių bloką ir šitikinkite, kad visos judančios dalys sustojo, prieš.

- valydami jrenginj arba šalindami kamštj;

- palikdami jrengini be priežiūros:

- sumontuodami ar nuimdami priedus;

- atikdami jrenginio patikros, techninės priežiūros ar kitus darbus.

Darbo vietos dydis priklauso nuo alliekamo darbo pobūdžio ir medžio ar nušinio. Pavyzdžiui, norint nuversti medj prireiks didesnės darbo vietos nei norint attlikti kitus pjūvius, pavyzdžiui, pjaustymą j sortimentus ir pan. Operatonus turi žinoti apie viską, kas vksta darbo vietole ir kontroliuoti šluos procesus.

Nepjaukite pjūku, kai kūnas yra viencje linijoje su kreipiamaja juosta ir grandine. Tokuu atveju jurns patyrus alatranką grandinė negalės prisiliesti prie galvos ar kūno.

Nejudinkite jrankio pirmyn ir atgal, visą darba turi atlikti grandinė. Grandinė turi būti aštri, nemėginkite ios scausti i piūvi.

Nespauskite pjūklo pjūvio galo. Būkite pasirengę allaikyti pjūklo svoj, kai pjūklas perpjauna medj. Kitaip galite sunkisi susizaloti Neišiunkita pjūklo ner piovirno veiksmo vidur.

Pjūklas turi veikti, kol neattrauktas nuo pjūvio vietos. Valdant ranka neužfiksupkile iungiklicisjungiklio.

Prieš atlikdami bel kokius darbus jrenginyje, išimkite keičiarną akumuliatoriu.

DEMESIO! Siekdami išvengti trumpojo jungimo sukeliamą gaisro pavojaus, sužalojimu arba produkto pažeidimu, nekiškite irankio, kelčamo akumuliatoriaus arba jkoviklio škysčius ir pasiųpinkite, kadiu sionima arba sionušinje vina.

Kad j pretalaistus arba skainlalatorius nepaleckiu jorku skysciq. Korozija sukelianbys arba laidüs skysčiai, pvz., sūrus vanduo, lam tikri chemikalai ir balikiai arba produktai, kurių sudėtyje yra baliklių, gali sukelti trumpaji jungimą.

Kečiamus M18 sistemos akumuliatorius kraukite tik „M18“ sistemos ikroviklais. Nekraukite kitų sistemu akumuliatorių.

Kečiamų akumuliatorių ir ikroviklių nelaikykite atviral. Laikykite tik sausoje vietoje. Saugokite nuo dręcmės.

Stūmimas ir traukimas

Atoveiksmio jega visada veikia kryptimi, priešinga grandinės judėjimo krypčiai. Todėl operatorius tuni būti pasirengęs kontrollucti irenginio traukimą i priekį (tolyn) pjaunant ties apatiniu juostos kraštu ir stūmimą atgal (link operatoriaus) pjaunant palei viršutniu juostos krašta.

Pjūvyje |strigęs pjūklas

Sustabdykite grandinini jpkäj ir pasiripinkite, kad js bitu laikomas saugiai. Nemëginkite istumti pjuklo ir grandinës iš pjuvio, kadangi toklu alveju gali klüži grandinë ir tremkis algal i operatony. Tokia situacija paprastali pastaiko nettnakamai abremus mediena, kai spaudziamas pjivis užsidaro ir sugnyba ašmenis. Jei sureguilavus atraną nepavyksta ataisvinti juostos ir grandinës, aticarykite pjivni naudodarni medinius plešitus ar sverla ir ataisvinkite pjukla. Niekada nemëginkite ljungti grandininio pjuklo, kai krepiamoji juosta vya pitivse arba pjuvole.

Čiuožimas / atšokimas

Kai grandinnis pjuklas pjivo metu nejesterpa i mediena, krepiampoj jousla gali atšoki arba pavojingai siysti paler rasto ar šakos paviršiu, taip galima prasasti grandinnio pjiko kontrolé. Norčedarni užkirsti kelja čučiztimui ar atšokimui arba bent jusos sumažinti, visada laikykije pjukla abiem rankonimis, isitikinkite, kad išejnaumas grovelis povimui. Grandinnio pjuku niekada nepaulkte mažu lanksoh šekuli ar križmu. Delj ydždio ir larkstumo pjuklas gali atšoki link jsou ar izstgi diidele jega, sukseldamas atatranka. Tokio tipo darbams genausia naudoti rankinij pjukla, genėjimo zirkles, kirjv ar kitokius rankinius franikus.

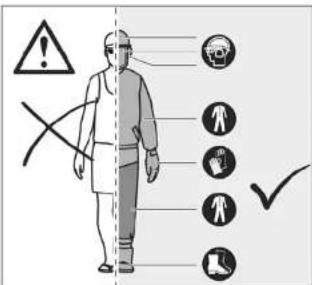

Asmeniné apsauginé jranga

Dirbdami su jrenginiu visada nešiokite šalmą. Šalmas su tinkliniu skydeliu sumažins veido ir galvos sužalojimo pavoju įvykus atatrankai. Nešioti klausos apsaugines priemones!

Geros kokybės asmeninė apsauginė jranga, tokia, kaip ir naudojama profesionalų, padės sumažinti operatoriaus sužalojimo riziką. Dirbant su irenginiu reikia naudotį toliau išvardytas priemonės:

Apsauginis šalmas

tuni alitki standarla EN 397 ir būti paženklintas CE žyrna Klausos apsauga

turi atitikli standarla EN 352-1 ir būti paženklinta CE žyma

Akiu ir veido apsauga

turi būti paženklinta CE žyma ir atdikti standarta EN 166

(apsauginiams akiniams) arba EN 1731 (linkliniam skydelui)

Pirstinés

turi atitkti standarta EN 381-7 ir boti paženklintos CE žyma

Kojų apsaugos (antkeliai)

turi atitkti standartą EN 381-5, buti paženklintos CE žyma ir užtikrinti apsaugą iš visų pusių

Apsauginiai batai dirbant su grandininiu pjūklu

turi atitki standarla EN ISO 20345:2004, boti paženkinti skydeliu, valzdujančiu grandininj pjūkla, tai reiška, kad jie atitinka standarla EN 381-3. (Atsliktinai naudotcji gali naudoti apsauginius batus plinenine nosele su apsauginiais antikurplais, atitinkančiais standarla EN 381-9, jei pagrindas yra lygus ir yra maža užkliuvimo ar šakelių po krūmų užkiludymo tikinybė)

Striukės dirbant su grandininiu pjūklu viršutinės kūno dalies apsaugai

turi atitkti standartą EN 381-11 ir būti paženklintos CE žyma

SUSIPAŽINKITE SU SAVO GRANDININIU PJUKLU

-1	Gaiduko alleidimas	11	Kreipiamoji juosta
2	Drosolio gaidukas	12	Varomosios žvaigždutos gaubtas
3	Grandinės pavara	13	Kreipiamosios juostos gaubtas
4	Juostos griovelis
5	Galinė rankena	14	Juostos tvirtinimo veržišes
6	Akumuliatorius	15	Buferis su smaigais
7	Prieknių rankena	16	Kombiniolasis raktas
8	Grandinės stabdys	17	Grandinės gaudytudas
9	Grandinės tepalo dangtelis	18	Gradiotis lāngimis

10 Pioklo grandiné

DÉMESIO!

Dél netinkamos techninés priežiūros, saugos funkciju, pavyzdžiui, grandinés stabdžio, uždegimo jungiklio, rankos apsaugo (priekinio ir galinio), buferio su smaigais, grandinés gaudytuvo, kreipiamlosos juostos, mažos atatrankos pjuklo grandinés pašalinimo arba keitimo gali netinkamai velkiti kitos saugos funkcijos, todėl didėja sunkaus sužalojimo galimybė.

Mažos atatrankos pjūklo grandinė

Mažos atatrankos pūkilo grandinė padeda sumažinti atatrankos tikimybę. Gylio nbotvui (gylio matukliai) virš kiekvieno pjoviklio gali sumažinti atatrankos jėgą, neleisdami pjovikliams jpauti per gilią. Naudokite tik gamintojo nurodytus atsarginės kreipiamosios juostos ir grandinės derinius. Kadangi pagalandus grandinę siek tiek praranda mažos atatrankos savybių, todeļ būlina elgūs itm atsargiai. Savo pačių saugai pjūkilo grandinę keiskite, kai ji pjauņa netinkamai. Bušiois u smaisiis.

Integructs bufens su smaigais gali bõti naudojarnas kaip atramos taškas attiekant pjõvi. Pjaunat jis padeda išaikyti grandininio pjõklo korpuso stabilumą. Pjaudami stumkite jrenginj pirmyn, ko smaigai ismigs i mediencs krašla, tada judinant galinę rankeną aukštyn arba žemyn pjovimo linjos kryplimi galima palengvinti fizinę pjovimo apkrovą.

Kreipiamoji juosta

Paprastai kreipiamosios juostos su mažo spindulio gallukais sukelia mažiau slatrankos. Turie naudoti tik pakankamo ilgio konkrečiam darbai kreipiamaja juostą ir pritaikytą grandinę. Ilgesnis juostos didina kontrolės praradimo pjaumant rizika. Reguliariai tikrinkite grandinės itempią. Pjaunant mažas šakeles (mažesnes negu visas kreipiamosios juostos ilgis) tikėtina, kad grandinė gali būti išviesta, jei itempimas yra nettnkarnas.

Grandinès stabdys

Grandinės stabžiša yra skirti gretai sustabdyti grandine, kad ji nesisuktų. Kai grandinės stabžio svirtis / rankos apsaugas spaudžiamas link jucstos, grandinė turi iškart sustoli. Grandinės stabdys neužkerta kello atatrankai. Jis tik sumažina sužalojimo rizika, jei daranikos metu grandinės jucsta prisliestų prie operatoriaus kūnko. Kiekvieną karla priės naudojant reikia palikinti, ar grandinės stabdys tinkamai veikia tiek veikimo, tek ir stabdymo padėtyse.

Grandinės gaudytuvas

Grandinės gaudytuvas neleidžia lėsviesti grandinės i operatorių jai atsilaisvinus arba sulužus.

TINKAMU BAZINIU MEDZIU VERTIMO, GENÉJIMO AR PJAUSTYMO TECHNIKU INSTRUKCIJOS

Medžius veikiančių jėgu suvokimas

Suprasdami mediena veikianti spaudima ir itempa, galite sumažiniti sugnybirnu skaidiu arba bent jau žinoli, kada jo galima tiketis. Medienos itempis reška, kad paunant šioje vietoje pluostas yra atskiriamas, o toliau paunant ojuku jpova arba pjovis yra linkęs atsverti. Jei rastas amtrentas ožyje, o jo galas kabo neatrenttas, visutiniame pavirsuje deli kabancio rasto itempio pluosto susidaro itempimas. Todel apatinė puseč bus suspausta, pluostas bus spaudziamas. Jei pjovis atliekamas šioje vietoje, paunant jpova yra linkusi uzdisaryi. Tada asmenys bus sugnybi.

Medžio nuvertimas

Jei pjaustymo i sortimentus ir nuvertimo darbus atlieka du ar daugiau žmonių vienu metu, nuvertimo darbai turi būti atliekami toliau nuo pjaustymo i sortimentus darbų, atstumas turi siekti bent dviquba verčiamo medžio aukšti.

Medžia turi būti verčiani taip, kad nekeltų pavojaus žmonėms, nekludytu jokių komunalinių liniju ir nepadarytų materialinės žalos.
Jei medis užkliudė komunalinę linija, būtina iškart pranešti komunalinių paslaugu bendrovei.

Prieš pradedant pjauti reikia numatyti atsitraukimo kelia, jei reikia, pašalinti iš jo kliutis. Atsitraukimo kelias turi buti atgal ir jstrižai tikéto virtimo linijos galui.

Prieš pradedami versti medj ivertinkite jo naturaly siekj. ilgesnių šaku buvimo vietą ir véjo kryptį, tada nustatykite galimą jo virtimo pobūdį.

Nuo medžio pašalinkite purva, akmenis. atsilupusia žievę, vinis, kabes ir laidus.

Nemėginkite versti supuvusiu ar vėjo, gaisro, žaibo ir pan. pažeistų medžių. Tai yra labai pavojinga, šluos darbus turi atiki tik profesionalis miško tvarkytojai.

1. Apatiné griovelio jpjova

Padarykite 1/3 medžio skersmens griovelio ipjovą, stalmeną kritimo krypciai. Pirmiausia padarykite apatinę horizontalią griovelio ipjovą. Taip atliekant antra griovelio ipjovą nebus sugnybta pijklo grandinė arba kreipiamoji juosta.

1. Galinė vertimo įpjova

Galinė vertimo įpjova turi būti bent 50 mm / 2 col. aukščiau už horizontalia griovello įpjova. Galinė vertimo įpjova turi būti lygiagret horizontaliai griovello įpjovai. Atlikė galinė vertimo įpjova taip, kad liktu pakankarnai nenupjaulos medžio dalies kaip lanksto. Lankstas nieleidžia medžių pasisuktį ir virsti netinkarna kryptmi.

Nepjaukile per lanksla.

Kai verlimo pjūvis yra per arti lanksto vietos, medis pradeda virsti. Jei yra galimybe, kad medis virs ne norima kryptimi arba atšoks atgal ir sugnyks grandininij pjūkla, nustokite pjauti ir naudokite medinius, plastikinius ar aluminio piešius kad atvertumēte jpjovą, tada paverskite medj norima virimo kryptimi.

Kai medis ims virsti, ištraukite grandininį pjūkla iš įpjovos, suslabdykite varikli, padėkite pjūkla ant žernės ir greitai atsiltraukite numatytu atsiltraukimo kelių. Atkreipkite dėmesį i virš qalvos virstančias šakas, žiūrėkite, kur einate.

Atraminių šaknu šalinimas

Atraminė šaknis yra didelė šaknis, einanti nuo medžio kamieno žemės paviršių. Pniės versdami medį pašalinkite dideles atramines šaknis. Pirniaša atikite horizontalu pūvi atraminėje šaknyje, tada – vertikalų. Atpjautą āalį pašalinkite iš darbo vietos. Pašalinę dideles atramines šaknis vadovaukitės tinkamo medžio verlimo procedura.

Medžio genėjimas

Genėjimas – tai šakų pašalinimas nuo nukirsto medžio. Genėdami palikite didesnes apatnes šakas rąstui atremti. Mažesnes šakas nupjaukile vienu pjūviu. Išlemplas šakas galima pjauti nuo šakos apačios i viršų, saugant, kad grandinė nejsipainiotų.

Rasto pjaustymas | sortimentus

Rasto pjaustymas | sortimentus reiškia supjaustymą tam tikro igio atkarpomis. Labei svarbu stoveti tvirtai, kino svoris turi būti tolygiai paskirstytas abiem pėdoms. Jei imanoma, rąstas turi būti pakeltas ir atremlas naudojant šakas, kitus rąstus ar pleistus.

Kad pjauti bõtç lengva, vadovaukitës paprastais nurodymais. Kai răstas yra atremtas per visq ilgj, jis pjaunamas nuo viršaus (viršutinis pljuvis).

Kal rąstas yra atremtas vienu galu, nupjaukite 1/3 skersmens nuo apatinės pusės (apatinis pjūvis). Tada užbaikite pjūvj pjaudami iš viršaus, kad pasiektumėte pirmaji pjūvj.

Kal rąstas yra atremtas abiem galais, nupjaukite 1/3 skersmens nuo apatinės pusės (viršutnis pjūvis). Tada užbaikite pjūvį pjaudami iš apačios 2/3, kad pasiektumėte pirmaji pjūvj.

Pjaunami ant šlaito visada stovekite jkalneje esančio rasto pusješ. Norėdami išlaikyti valdymą perpjaunant medieną, sumažinkite pjovimo spaudiną pjivo pabaigoje, nealtisdami grandininių pjūko rankenų. Neleiskite grandinių liestis prie žemės. Užbaige pijųvį palaukitė, kol grandinė sustos, tada perkelkite grandininių pjūką. Prieš pereidami nuo vieno medžio pne kito, visada išjunkite variki.

Išlenktų medžių pjovimas

Išlenktas medis yra bet koks rastas, šaka, kelmas su šaknimis ar sodinukas, kuris yra išlenktas dėl kito medžio ir atsilenkia, kai laikantis medis yra nupjaunamas arba pašalinamas.

Yra didele tikimybe, kad nupjaunant kamieną nuo kelmo, nuversto medžio kelmas su šaknimis gali atšokti ir išsibesti. Steběkite išlenktus medžius – ije vra pavojingi.

DÉMESIO! Išlenkti medžiai yra pavojingi, jie gali suduoti operatoriui ir jis gali prarasti grandininio pjūklo kontrolę. Dėl to gali būti sunkiai ar mirtinal sužalotas operatorius. Šluos darbus turi atlikti išmokyti naudotojai.

NAUDOJIMAS PAGAL PASKIRTI

Belaidis grandininis pjuklas yra skirtas naudoti tik lauke

Saugos sumetimais grandininį pjūką rekia visada valdyti dviem rankomis.

Grandininis pjūklas yra skirtas šakorns. kamienams, rąslams ir sjoms pjaut. Pjauanoms medienos skersnuo nustelomas pagal krepiamosicos juostos skersmenj. Pjūklas yra skirtas tik medienai pjaut. Ji gali naudoti tik suaugusieji, pakankamai supažindinti su pavojals ir profilaktinėmis priemonėmis / prevenciniais veiksmais, kunų reikis intis dirbant su granciniinu pjūku.

Nenaudokite grandininio pjūklo jokiais paleiktose naudojimo saγgose nenurodytais tikslais. Grandininio pjūklo negali naudoti val kai ar tinkamu asmeninių apsaugos priemonių ir drabužių nedėvintys asmenys.

DEMESIO! Naudojant grandininių pjūklu būtina laikytis saugos taisyklių. Savo pačių ir aplinkinių saugai priės pradėdami naudoti grandinių pjūkla turite būti perskaite ir visiška suprate šias instrukcijas. Turite dalyvauti profesionalų organizuojamuose gausos kursuoso, kuriuose kalbama apie grandininių pjūklu naudojimą, prevencinius veiksmus, pirmiosos pagalbos priemones ir techninę prieziūra. Pasidėki šias instrukcijas saugiai, kad galėtumėte pasinaudoti ateityje.

DÈMESIOI Grandininiai pjūkla yra potencialiai pavojingi įrankiai. Su grandininių pjūklu naudojimu susiję nelaimingi atsitikimai dažnai baigiasi galūnių praradimu ar mirtimi. Pavoju kelia ne tik grandininis pjūklas. Krentancios šakos, virstantys medžiai ir riedantys rastai gal iirtinala sužalotl. Liņu pažeista ar pūvanti mediena kelia papildomų pavojų. Turite įvertinti savo gebėjimaą saugiai atlikti užduotį. Jei kyla abėjonių, palikite šiuos darbus profesionaliems miško tvarkytojams.

Montavimas ir maitinimo iungimas

KITI PAVOJAI

Net ir pagal paskirti naudojant produkta negalima visiskai išvengli kitu pavoy. Naudojant galimos šios rizikos, lodėl naudotojas turėtų atkreipti dėmesį i šiuos dalykus:

- Dirbant galimi toliau nurodyti pavojai, fodel operatorius tun būti labai alidus ir iu yaroti:

- Žala klausai del triukšmo poveikio. Devėkile klausos apsaugą in rihokite poveiki

- Sužalojímai, sukelti del sąlyčio su atvirals pjūklo grandinės danlukais

- Sužalojimai, sukelti išsviestų ruošinio dalių (medienos skiedrų, nuopjovu)

- Sužalojimal, sukelti dulkių ir dalelių

- Odos suzaiojimal, sukelt salycio su tepalais

- Is pjukio grandines isviestos dalys (piovimo / jleidimo pavojus) - Nenumatytas ir staigus kreipiamosios juostos judėjimas arba atatranka (piovimo pavojai)

RIZIKOS MAŽINIMAS

- Zinoma, kad rankinių irankių vibracija tam tikiems asmenims gali sukelti būkle, vadinamą Reino sindromu (angl. Raynaud's Syndrome. Simptomai gali būli pīršių diligčojimas, nutrprimas ir išbalimas, paprasti pastaikantys nusalus rankas. Šių simptomų pasireiškimą gali skatinti paveldimi veiksaini, šalčio ir dręgmės poveikis, dieta, rīkymas ir darbo ipročiat. Siekdarnas sumažinti vibracijos poveiki, operatorius gali intis tiolia uurophyti priemoci

- Saltu oru šiltai apsirenkite. Dirbdami su įtaisu mūvėkite pirštines, kad rankos ir riešai botu šilti.

- Kiek padirbėje atlikite pratimus, padedančius pagerinti kraujotaką. - Dažnai darykite pertraukas. Sumažinkite per dieną patiriamo

- Rankenos vibracijos poveikj taip pat sumažina apsauginės pištinės, kurių galima išyįt iš profesionaliais grandininiais pjuklais prekiaučnąų pardaveųj. Jos yra specialiai skirtos darbui su grandininiais pjuklais, užlikna apsauga ir gera jrankio suēmima. Šeos pištinės turi atikki standartą EN 361-7 ir boti paženkintos CE žyma.

Jei patiriate kokių nors šios būkles simptomų, nedelsdami nutraukite darba ir kreipkitės i gydytoja.

DÉMESIO! Dél ilgo jrankio naudojimo galimi sužalojimai, talp pat gali pabiogěti sveikata. Jei jrankj reikia naucoti ilgą laiką, būtinai regulianai darykite pertraukas.

NURODYMAI DÉL LÍCIO JONÚ AKUMULIATORIAUS

Ličio jony akumuliatoriaus naudojimas

Ilgesnji laiką nenaudotus keičiamus akumuliatorius prieš naudojimą ikraukite.

Aukštesné nei 50°C temperatūra mažina keičiamų akumullatorių galią. Venkite ilgesnio saulės ar šilumos šaltinių poveikio.

Ikroviklio ir keičiarno akumuliatoriaus jungiamieji kontaktai visada turi būti švarūs.

Kad prietaisas kuo ilgiau veiktų, pasinaudoje juo, iki galo jkraukite akumuliatorius.

Siekiant užtikrinti kuo ilgesni balerijos tarnavimo laiką, reikėtu ją po atlikto ikrovimo iškart išimti iš ikroviklio.

Bateriją laikant ilgiau nei 30 dienų, bātina atkreipti dėmesį i šias nuorodas:

batenja laikyti sausoje aplinkoje, esant apie 27 °C temperatūrai. Batenjos jkrovimo lygis turi būti nuo 30% iki 50%.

Ličio jonų akumuliatoriaus apsauga nuo perkrovos

Esant akumuliatoriaus perkrovai dėl permelyg didelio srovės suvartojimo, pvz.: itin didelių apsukų, staigaus sustabdymo ar trumpojo jungimo, elektrinis įrankis vibruoja 5 sekundes, signalinis ikrovos rodmuo pradeda mirksėti ir elektrinis įrankis automatiškai išsijungia.

Norint irankj pakartotinai ijungti, reikia atleisti jungikli ir vėl ji ijungti. Esant ekstremaliorns apkrovoms akumuliatorius per stipriai ikaista. Toku atveju visos ikrovos lemputės mirksi taip ilgai, kol akumuliatorius atvėsta. Užgesus ikrovos rodmenims jrankiu galima naudotis toliau.

Ličlo jonų akumullatorių pervežimas

Ličio jonų akumuliatoriams taikornos įstatyminės nuostatos dėl pavojingu krovinių pervežimų.

Šiuos akumuliatorius pervežti būtina laikantis vietinių, nacionalinių ir tarptautinių direktyvų ir nuostatų.

Naudotojai šiuos akumuliatorius gali naudoti savo transporte be jokių kitų sąlygu.

Už komercinį ličio jonų akumuliatorių pervežimą atsako ekspedicijos jmcnė pagal nuostalas dėl pavojingu krovinių pervežimo.

Pasiruosimo išsiųsti ir pervezimo darbus gali atlikti tik atitinkamai išmokyti asmenys. Visas procesas privalo būti prižiorimas.

Pervežant akumuliatorius botina laikytis šių punktu:

Siekiant išvengti trumpuju jungimų, įsitikinkite, kad kontaktai yra apsaugoli ir izoliuoli.

Atkreipkite dėmesį, kad akumuliatorius pakuotės viduje neslidinėtų Draudžiama pervežti pažeistus arba tekančius akumuliatorius. Déf detalesnių nurodymų kreipkitės i savo ekspedicijos įmonę.

DARBO NUORODOS

SURINKIMAS

Grandininio pjūklo ir kreipiamosios juostos surinkimas

DĖMESIO! Jei kurių nors dalių nėra arba jos apgadintos, nedirbkite su įrenginiu, kol šios dalys nebus pakeistos. Nepalsydami šio įspėjimo galite sunkiai susižaloti.

Botinal išimkite akumuliatorių. Lietojiet aizsardzības cimdus! 1. Naudodami pate-kiamą kombinuotąj raktą atsukite juostos tvirtinimo verzles.

1. Nuimkite grandinês gaubta.

2. Tinkama kryptimi uždėkite grandinę ant juostos ir jsitikinkite, kad pavaros grandys juostos griovelyje yra sulygiuotos.

3. Uždekite juostą ant grandininio pjoklo ir apsukite apie pavaros žvaigždutę.

4. Vél užděkite grandinės gaubtą ir juostos tvirtinimo veržles.

5. Rankomis užveržkite juostos tvirtinimo veržles. Juosta turi laisvai judėti, kad būty galima reguliuoli grandinės įtempimą.

6. Sureguliuokite grandinės įtempimą. Žr. skyrių „Grandinės įtempimo reguliavimas.

7. Laikykite kreipiamosios juostos galiuką ir tvirtai suveržkile juostos tvirtinimo veržles.

DÈMESIO! Pjūklo grandinė yra aštri. Atlikdami grandinės priežiūros darbus visada mūvėkite apsaugines pirštines. Grandinės įtempimo reguliavimas

Prieš atlikdami bet kokius darbus prie grandininio pjūklo nuimkite akumuliatorių bloką.

Norėdami padidini grandinės įtempimą, pasukite grandinės įtempimo varžią pagal laikrodžio rodyklę ir dažnai tikrinkite grandinės įtempimą. Norėdami sumažinti grandinės įtempimą, pasukite grandinės įtempimo varžią prieš laikrodžio rodyklę ir dažnai tikrinkite grandinės įtempimą.

Itepimas yra tinkamas, kai tarpas tarp grandinės pjoviklio ir juostos yra maždaug 6,8 mm. Palraukite grandine i apatinės juostos pusės vidurį žemyn (tolyn nuo juostos), tada pamatuokite atstuma tarp juostos ir grandinės pjoviklių. Suveržkite juostos tvirtinimo veržles sukdami jas pagal laikrodžio rodykle.

Pastaba: Nepaveržkite grandinės, dėl pemylig didelo [tempimo irengins gali labai dvėtėls. gali sumažeti grandinės naudojimo tukmė ir bolią agaedīnas styrąs. Pradėtos naudoti naujos grandinės gali isslemti ir ašislaivinti. Per pirmasias dvi naudojimo valandas dažnai išmiklo akumulatorio bloką ir tiktnikto grandinės itempma. Iprastneks ekspatočatios metu grandinės temperatora pakyla, toedl grandine isslemti. Dažnai tiktnikto grandinės itempma ir, jei reikia, sugureliuokite. Iempta kaitusi grandinė sponakos, gali bolią otrbaus. gali bolią pemylig [pitna], sāltonkita, kad grandinės itemmas yra suregnolotas tinkamal, kalp nurodyta šlose instrukcioge

NAUDOJIMAS

DÉMESIO! Niekada nedirbkite be grandinés tepalo. Jei grandininis pjūklas veikia be tepalo, gali būti apgadinta kreipiamoji juosta ir pjūklo grandiné. Labai svarbu dažnai tikrinti ahyvos lygl matuoklyje, talp pat – prleš pradedant naudoti grandininį pjūkla.

Pasirūpinkite, kad rezervuaras botų daugiau nei ¼ užpildytas ir darbui visada pakaktų alyvos.

Pastaba: Genint medžius rekomenduojama naudoti augalinę grandinės alyvą. Mineraline alyva gali kenkti medžiams. Niekada nenaudokite naudolos automobilių alyvos arba labai tirštu alyvų. Jos gali apgadinti grandinini pjūkla. Nuvalykite paviršiu apie alyvos dangteli, kad neužterstumėte alyvos.

Absukile dangtelj ir nuimkite ji nuo alyvos bako.

Pilkite alyvą i baką ir stebėkite alyvos lygio matucklj.

Vel uždėkite alyvos dangtelį ir prisukite įj. Nuvalykite išsipylusią alyva.

Grandininio pjūklo laikymas

Visada laikykite grandinij pjukla dešiniaja ranka paemę už galinės rankenos. o kainaja – už priekinės rankenos. Suimkite aibi rankenas nykščiais ir pirštals apimdami rankenas.

Grandininio pjūklo jungimas

Prieš jungdami grandininį pjūkla turite sumontuoti akumuliatorių bloką ir įsitikinti, kad grandinės stabdys yra veikimo padėtyje, patraukdami grandinės stabdžio svirtį / rankinį apsaugą link priekinės rankenos.

Grandinės stabdžio tikrinimas ir naudojimas

Grandinės stabdį junkite sukdami kairę ranką palei priekinę rankeną. Grandinei greitai sukantis delno išorine dalmi spauskite grandinės stabdžio svirtį / rankos apsaugą link juostos. Visada butinai laikykite abi rankas ant pijukło rankenu.

Grandinės stabdį atleiskite į veikimo padėtį suimdami grandinės stabdžio svirtį / rankos apsaugą ir traukdami link priekinės rankenos. kol išgirsite spragtelejima.

DÉMESIO! Jei grandinés stabdys iškart nesustabdo grandinés arba jei jis nelieka veikimo padětyje be pagalbiniu priemoniu, prieš naudodami nugabenkite grandininį pjūklą į MILWAUKEE priežlūros centra remontul.

TRANSPORTAVIMAS IR SANDÉLIAVIMAS

Prieš sandėluodami užtepkite ploną alyvos sluoksnį, kad jrenginys nerūdytų. Sandėluodami visada išluštinkite alyvos baka, kad iš jo netekėty alyva.

Prieš sandėliuodami ar transportuodami jrenginį jį išjunkite, išimkite akumuliatorių ir palaukite, kɔl jrenginys atvės.

Nuo jrenginio pašalinkite visas pašalines medžiagas. Laikykite jrenginj vėsioje, sauscje, gerai vėdinamoje ir vaikams nepasiekiamcje vieloje. Saugokite nuo koroziją sukeliančių medžiagų, pavyzdžiui, sodo cherninių medžiagų ir sniego tirpinimo druskų. Nelaikykite lauke.

Prieš sandėliuodami jrenginį arba jį transportuodarni uždėkite kreiplamosios juostos gaubtą.

Transportuodami jrenginj automobiliuose prifvirtinkite jrenginj, kad jis nejudėlų ar nenukrislų ir nesužalolų žmonių arba nebūlų apgaćintas.

YALYMAS

Nuvalykite dulkes ir atlaužas nuo atvirų angų. Laikykite rankeną švianį ir sausą, be ayivos ar tepalų. Valymui naudokite tik svelną mūlia ar drėgna skudurėlį, nes kai kurios valymo priemonės yra netinkarnos plastikinės ir kitoms izoliutoms dalims. Kai kurios jų yra benzinas, terpintinas, lako skiediklis, dažų skiediklis, valikliat, kunų sudėtyje yra chioro, amoniakas ir buitiniai plovikliat. kurių sudėtyje yra amoniako. Niekada nonaudokite degių ar lengvai jsiliepsnojančų skysčų prie frankių.

TECHNINIS APTARNAVIMAS

DÊMESIO! Naudokite tik „Milwaukee“ priedus ir „Milwaukee“ atsargines dalis. Priešingu atveju gali pasitaikyti sužalcjimų, irenginys gali prastai veiktį, gali negalioti garantija.

Naudokite tik „Milwaukee“ priedus ir „Milwaukee“ atsargines dalis. Dalis, kurių keitimas neaprašylas. leidžiama keisti tik „Milwaukee* klientų aptamavimo skyriams (Žr. garantįą/klientų aptamavimo skyrių adresus brošiūroje).

DÉMESIO! Priežiūros darbai reikalauja didelio atidumo ir žinių, todėl įuos tuni atlikti tik kvalifikuoti priežiūros technikai. Rekomenduojarne algabenti jronginį i artimiausią MILWAUKEE priežiūros centra remonti. Atikdami irankio priežiņa naudokite tik identiškas atsargines dalis. DÉMESIO! Priež atikdami regulavimo, techninis priežiūros ar valymo darbus isimikite akumuliaturio. Kitaip galite sunkiai susižalot. Galite atlik ti šiame vadove aprašytus regulavimo ar remonto darbus. Del kitų remonto darbų kreipkitės i galiotajį priežiūros atstova.

Del netinkamos techninés priežiūros gali lūžti grandinė arba netinkamai veikti kitos saugos funkcijos, todėl didėja sunkaus sužalojimo galimybė.

Pasirūpinkite, kad grandininis pjūklas būtų profesionaliai prižiūrimas ir saugus. • Grancinei pagalasti reikia igudžiu. Todėl gamintojas primygtinai rekomenduoja pakeisti nusidevėjusią ar albukusią grandinę nauja. kurią galite jsigyti iš MILWAUKEE priežiūros atstovo ďalių numerius rasite šio vadovo gaminio techninių duomenų lentelėje.

Vadovaukitės instrukcijomis, kaip tepti, įtempti ir reguliuoti grandine. Po klekvieno naudojimo nuvalykite įrenginį švelnia sausa šluoste. Iš akumuliatorių skyriaus pašalinkite visas skiedras, purvą ir šlukšles.

Dažnai tikrinkite visas veržles ir varžtus, kad jrenginys visada būtų saugios darbinės būklės. Visas apgadinlas dalis turi tinkamai suremontuoti arba pakeisti MILWAUKEE priežlūros centro darbuotojai.

Kreiplamosios juostos ir pjūklo grandinės keitimas

Mūvēkite apsaugines pirštines.

1. Naudodami pateikiamą kombinuotąjii raktą atsukite juostos tvirtinimo verzles.

2. Nuimkite grandinés gaubta.

3. Tinkama kryptimi uždėkite naują grandinę ant juostos ir jsitikinkite, kad pavaros grandys juostos griovelyje yra sulygiuotos.

4. Uždėkite juostą ant grandininio pjūklo ir apsukite apie pavaros žvaigždutę.

5. Vél uždėkite grandinės gaubtą ir juostos tvirtinimo veržles.

6. Rankomis užveržkile juostos tvirtinimo veržles. Juosta turi laisvai judėti, kad būty galima reguliuoli grandinės įlempina.
7. Sureguliuckite grandinės įlempina. Žr. skyrių „Grandinės įlempino reguliavimas.
8. Laikykite kreipiemosios juostos galiuką ir tvirtai suveržkile juostos tvirtinimo veržles.

DÉMESIO! Atbukusi arba netinkamai pagaląsta grandinė pjaunant gali sąlygoti per dideles variklio apsukas, todėl gali buti sunkiai apqadintas variklis.

DÊMESIO! Netinkamai išgaląsta grandinė didina atatrankos

galimybę. DĖMESIO! Nepavykus pakeisti arba suremontuoti apgadintą grandinę galimi sunkūs sužalojimai.

DÉMESIO! Pjūklo grandinė yra aštri. Atlikdami grandinės priežiūros darbus virada mūvėkito ancaugines pirsītinos.

Grandinės stabdžio tikrinimas ir valymas

Palaikykite grandinės slabdžio mechanizmo švarą atsargia nubraukdami purvą nuo jungčių.

Po valymo visada patikrinkite grandinės stabdžio veikimą. Papildomos informacijos iškokite šio vadovo skyriuje „Grandinės stabdžio tikrinimas ir naudojimas“.

Techninės priežiūros grafikas

Kasdien tikrinkite

Juostos tepimą Kiekvieną kartą prieś naudojant

Grandinės įlempirna Kiekvieną karla prieš naudojant

Ir dazhai

Grandinės aštruma

Kiekvieną karla prieś naudojant. Vizualinė apžiūra

Ar néra sugadintu daliq

Kiekvieną karłą prieś naudojant

Ar néra atsilaisvinusių t detalių

Kiekvieną karlą prieś naudojant

Grandinės stabdžio veikimą

Kiekvieną karla prieš naudojant Tikrinkite ir valykite

Kreipiarnoji juosta

Kiekvieną karłą prieš naudojant

Visa pjukla

Kiekvieną karta po naudojimo

Grandinés stabdys Kas 5 darbo valandas

Pakaitinės dalys (Juosta ir grandinė)

Gamintojas MILWAUKEE OREGON

Grandiné 4932479820 90PX052

Kreipiamoji juosta 4932480172 144MLEA041

Grandinė turi būti su 10 paties gamintojo juosta, pagal aukščiau nurodytus derinius.

Išardytu detalių vaizdas

Jei reikia, nurodant jrenginio tipą bei specifikaciju lentelėje esantį numerį, iš klientu aptarnavimo skyriaus arba tieslai iš Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, galima užsisakyti prietaiso surinkimo brėžinius.

SIMBOLIAI

	Prišč pradedami dirbšu s prietaisu, atidžiai perskaitykite jo naudojimo instrukciją.
	DĖMESIO! JSPĖJIMAS! PAVOJUS!
	Priše atlikdami bet kokius darbus jrenginyje, išimkite keičiamą akumulatorių.
	Jrenginį saugoti nuo lietaus.
	Nedirbkite viena ranka
	Grandinį pjūklą visada laikykite abiem rankomis
	Avėkite apsauginius batus su apsauga nuo įpjovimo, geral sukimbančtu padu ir plienine nosele!
	Lietojiet aizsardztbas cindus!
	Viseda vilkėkite apsauginius drabužius ir avėkite batus.
	Nešiokite apsauginį šalmą Nešioti klausos apsaugines priemones! Nešiokite apsauginius akinius.
	Nustatykite grandinės stabdį j VEIKIMO padėtį.
	Nustatykite grandinės stabdį j STABDYMO padėtį.
	Saugokitės grandininiio pjūkio atatrankos ir nelioskite juostos galluko
	Naudodami prietaisa, neleiskite joklių pašalinių asmenų arčiau kaip per 50 pėdy.
	Grandinės stabdės ATRAKINTAS / UZRAKINTAS
	Grandinės alyvos bakas
	Sukite, kad sureguliuotumėte grandinės įempimą
	Grandinės eligos kryptis

Neitëmskeite baterljiu atlieku. ektroks ir elektroninës irangos atlieku kaip nerëäsiotu komunalinių atlieku. Baterljiu ir ektroks bei elektroninës irangos atliekos turi bõti surenkamos atskirai. Iš irangos turi bõti pašalintos baterljiu, akumuliatorių atliekos ir šviesos šaltimai. Patarimų dėl perdirbimo ir surinkimo vietos kroipkitės i vietne institucija arba pardavėja. Prikleusomai nuo vietos teisės aktų, mažmenininkai gali ālpi arparegi noemokamai primli atgal senas baterjias, seną ektroks ir elektronikos iranga. Jūsu indėlis i pakartotinį baterljiu ir ektroks bi elektroninës irangos atlieku panaudojimą ir perdirbimą padađa sumažinti žallųu poreiką. Akumuliatorija, ypač kurių sudėtyje yra ličio, ir ektroks bei elektroninës irangos atliekose yra vertingu, perdirbamų mežiagų, kurlos gali neigjamai paveikti aplinką ir žimonų sveikataj, jei jos nebus šalinamos apinką tausojanbu bõdu. Ištrinkite personalo duomenis iš irangos atlieku, jei toklų yra.

Garantuojamas garso galios lygis 100 dB(A)

Grandinės apsukos be apkrovos

Itampa

Nuolatiné srové

Europos atitikties ženklas

Britanijos atitikties ženklas

Ukrainos atitikties ženklas

Eurazijos atitikties ženklas

Gamintojo vardu atsakingai pareiškiame, kad gaminys, aprašytas skynuje „Techniniai duomenys“, alitinka visus toliau išvardylų susiljusių reglamentų, direktyvų ir damiųjų standartų taikomus reikalavimus.

EÜ VASTAVUSDEKLARATSIOON
