LDM 50 - Mesafe Ölçer MILWAUKEE - Ücretsiz kullanım kılavuzu

Ürün tipi	Lazer mesafe ölçer
Marka	Milwaukee
Model	LDM 50
Lazer sınıfı	2 (λ 650 nm, <1 mW)
Maksimum menzil	50 m
Minimum menzil	0,05 m
Mutlak doğruluk (<10 m)	±1,5 mm
Tekrarlanabilirlik doğruluğu (<10 m)	±1,5 mm (maks. 2σ)
Tekrarlanabilirlik doğruluğu (>10 m)	±0,25 mm/m (maks. 2σ)
Ölçüm süresi	0,5 s
Ekran	LCD (22,7 mm x 31 mm)
Güç kaynağı	2 adet AAA alkalin pil
Pil ömrü	10.000 bireysel ölçüm
Cihazın otomatik kapanması	180 saniye
Lazerin otomatik kapanması	30 saniye
Kullanım sıcaklık aralığı	-10°C ila +50°C
Depolama sıcaklık aralığı	-25°C ila +70°C
Ağırlık (pilsiz)	80 g
Koruma sınıfı	IP54 (toz ve su sıçramalarına karşı)
Ana işlevler	Mesafe, alan, hacim ölçümü, Pisagor (1, 2, 3), sürekli ölçüm, min/maks, toplama/çıkarma, zamanlayıcı, hafıza (20 değer), ölçüm düzlemi (ön, arka, çok fonksiyonlu uç)
Bakım ve temizlik	Yumuşak ve kuru bir bezle temizleyin. Agresif çözücüler kullanmayın.
Güvenlik	Lazer ışınına doğrudan bakmayın. Gözlere doğrultmayın. Talimatlara uygun şekilde kullanın.

Sık sorulan sorular - LDM 50 MILWAUKEE

Milwaukee LDM 50 ile basit bir mesafe nasıl ölçülür?

Cihazı açmak için Güç/Ölçüm tuşuna basın. Hedefi nişan alın ve aynı tuşa tekrar basın. Mesafe hemen ekranda görüntülenir.

Ekranda 'Err01' görünürse ne yapmalıyım?

Err01 kodu, ölçümün ölçüm aralığının dışında olduğunu gösterir (0,05 m ila 50 m). Hedefin bu aralıkta olduğundan emin olun.

Mesafe ölçerin pilleri nasıl değiştirilir?

Pil sembolü yanıp söndüğünde pil bölmesini açın, polariteye dikkat ederek iki adet AAA alkalin pili değiştirin, ardından bölmeyi kapatın.

Alan ölçümü işlevi nasıl kullanılır?

Alan modunu seçmek için Alan/Hacim tuşuna bir kez basın. Önce uzunluğu, ardından genişliği ölçün. Cihaz alanı hesaplar ve görüntüler.

Lazer gözler için tehlikeli midir?

Milwaukee LDM 50, Sınıf 2 lazerdir (650 nm, <1 mW). Doğrudan göz temasından kaçının. Işına bakmayın ve başkalarının gözlerine doğrultmayın.

Hafızadaki sonuçlar nasıl silinir?

Hafızaya erişmek için M/0 tuşuna 2 saniye basılı tutun. Gezinmek için Güç tuşunu ve değerleri silmek için Silme tuşunu kullanın.

Mesafe ölçerin 10 m'den kısa mesafelerdeki doğruluğu nedir?

Mutlak doğruluk ±1,5 mm ve tekrarlanabilirlik doğruluğu da 10 m'den kısa mesafelerde ±1,5 mm'dir (maks. 2σ).

Min/maks işlevi nasıl kullanılır?

Sürekli ölçüm modunda (Güç tuşuna 2 saniye basılı tutun), cihaz ölçülen minimum ve maksimum değerleri gerçek zamanlı olarak görüntüler.

Cihazı yağmurlu havada kullanabilir miyim?

Cihaz IP54 sertifikalıdır, bu da toza ve su sıçramalarına karşı koruma sağlar. Suya daldırmaktan kaçının ve nemli havalarda dikkatli kullanın.

Milwaukee LDM 50'de zamanlayıcı nasıl ayarlanır?

Zamanlayıcıya erişmek için M/0 tuşuna basın. 3 ila 15 saniye arasında bir gecikme seçmek için +/M/0 tuşlarını kullanın. Geri sayımı başlatmak için Güç tuşuna basın.

KULLANIM KILAVUZU LDM 50 MILWAUKEE

Önemli Emniyet Talimatnamesi 1

Teknik veriler....2

Kullanim 2

Hata Kodu Tablosu....2

Genel Bakış 3

Pillerin değiştirilmesi 4

Köse Pimi 4

Kemer Klipsi 4

Fonksiyon Düğmesi, Pisagor, Ölçüm Referansı 5

Münferit Mesafe Ölçümü 6

Sürekli / Minimum-Maksimum Ölçüm 7

Eklemeli / Çıkarmalı Ölçüm 8

Alan Ölçümü 9

Hacim Ölçümü 10

Dolaylı Ölçüm (Pisagor 1)....11

Dolaylı Ölçüm (Pisagor 2)....12

Dolaylı Ölçüm (Pisagor 3)....13

Duvar Alanı Ölçümü (Senaryo 1)....14

Duvar Alanı Ölçümü (Senaryo 2)....15

Zamanlayıcı 16

Bellek 16

Alan ölçümü örneği (1) ile ilgili Temel Açıklama....17

Alan ölçümü örneği (2) ile ilgili Temel Açıklama....18

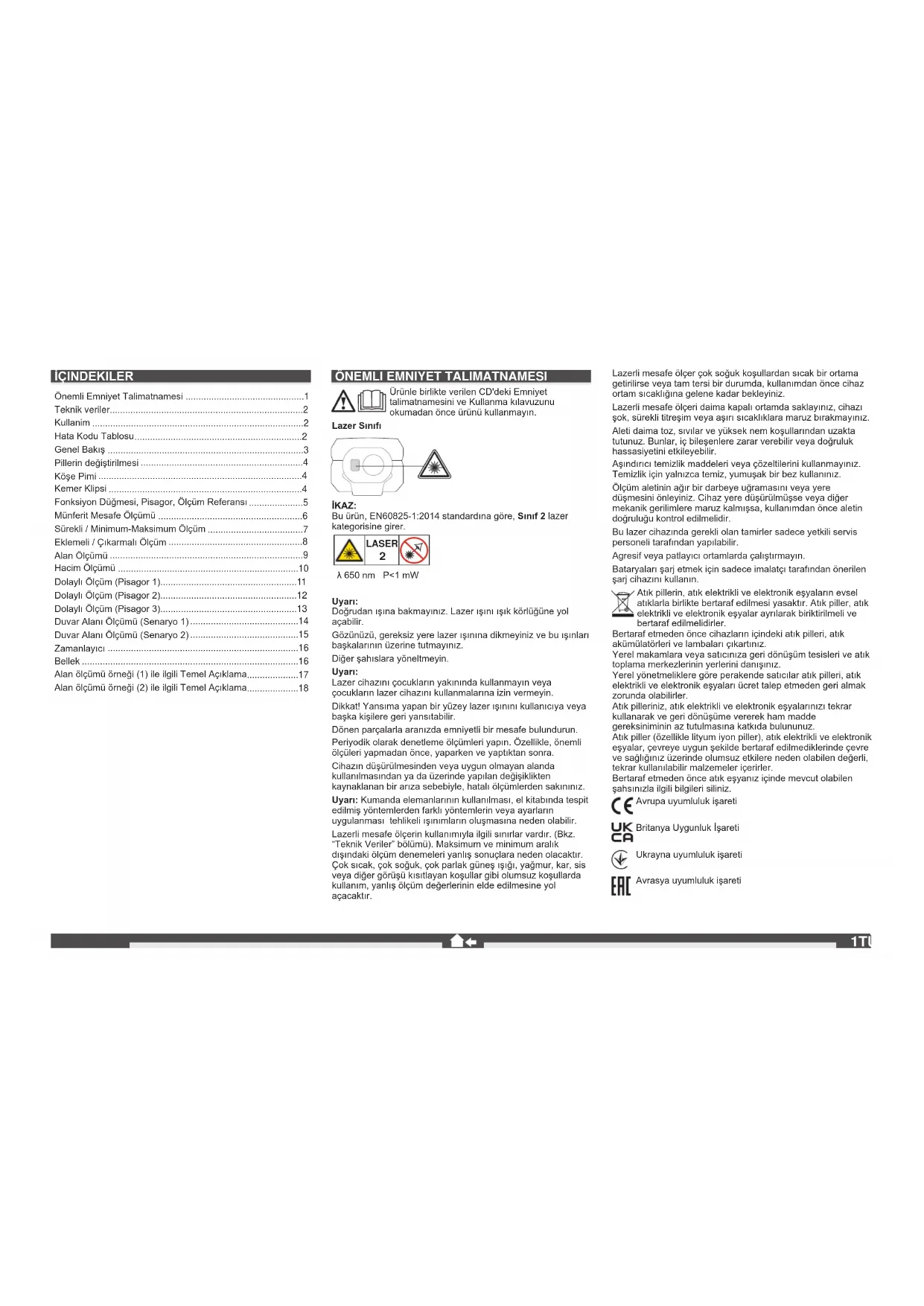

ÖNEMLI EMNIYET TALIMATNAMESI

Ürünle birlikte verilen CD'deki Emniyet talimatnamesini ve Kullanma kılavuzunu okumadan önce ürünü kullanmayın.

Lazer Sinifi

|KAZ:

Bu ürün, EN60825-1:2014 standardına göre, Sınıf 2 lazer kategorisine girer.

λ 650 nm P<1 mW

Uyari:

Doğrudan ışına bakmayınız. Lazer ışını ışık körlüğüne yol açabilir.

Gözünüzü, gereksiz yere lazer ışınına dikmeyiniz ve bu ışınları başkalarının üzerine tutmayınız.

Diğer şahıslara yöneltmeyin.

Uyari:

Lazer cihazını çocukların yakınında kullanmayın veya çocukların lazer cihazını kullanmalarına izin vermeyin.

Dikkat! Yansıma yapan bir yüzey lazer ışınınlı kullanıcıya veya başka kişilere geri yansıtabilir.

Dönen parçalarla aranızda emniyetli bir mesafe bulundurun. Periyodik olarak denetleme ölçümleri yapın. Özellikle, önemli ölçüleri yapmadan önce, yaparken ve yaptıktan sonra.

Cihazın düşürülmesinden veya uygun olmayan alanda kullanılmasından ya da üzerinde yapılan değişiklikten kaynaklanan bir arıza sebebiyle, hatalı ölçümlerden sakınız.

Uyarı: Kumanda elemanlarının kullanılması, el kitabında tespit edilmiş yöntemlerden farklı yöntemlerin veya ayarların uygulanması tehlikeli ışınımların oluşmasına neden olabilir.

Lazerli mesafe ölçerin kullanımıyla ilgili sınırlar vardır. (Bkz. "Teknik Veriler" bölümü). Maksimum ve minimum aralık dişındaki ölçüm denemeleri yanlış sonuçlara neden olacaktır. Çok sıcak, çok soğuk, çok parlak güneş ışığı, yağmur, kar, sis veya diğer görüşü kısıtlayan koşullar gibi olumsuz koşullarda kullanım, yanlış ölçüm değerlerinin elde edilmesine yol açacaktır.

Lazerli mesafe ölçer çok soğuk koşullardan sıcak bir ortama getirilirse veya tam tersi bir durumda, kullanımdan önce cihaz ortam sıcaklığına gelene kadar bekleyiniz.

Lazerli mesafe ölçeri daima kapalı ortamda saklayınız, cihazı şok, sürekli titreşim veya aşırı sıcaklıklara maruz bırakmayınız.

Aleti daima toz, sıvılar ve yüksek nem koşullarından uzakta tutunuz. Bunlar, iç bileşenlere zarar verebilir veya doğruluk hassasiyetini etkileyebilir.

Aşındırıcı temizlik maddeleri veya çözeltilerini kullanmayınız. Temizlik için yalnızca temiz, yumuşak bir bez kullanınız.

Ölçüm aletinin ağır bir darbeye uğramasını veya yere düşmesini önleyiniz. Cihaz yere düşürülmüşse veya diğer mekanik gerilimlere maruz kalmışsa, kullanımdan önce aletin doğruluğu kontrol edilmelidir.

Bu lazer cihazında gerekli olan tamirler sadece yetkili servis personeli tarafından yapılabilir.

Agresif veya patlayıcı ortamlarda çalıştırmayın.

Bataryaları şarj etmek için sadece imalatçı tarafından önerilen şarj cihazını kullanın.

Atık pillerin, atık elektrikli ve elektronik eşyaların evsel atıklarla birlikte bertaraf edilmesi yasaktır. Atık piller, atık elektrikli ve elektronik eşyalar ayrılarak birktirilmeli ve bertaraf edilmelidirler.

Bertaraf etmeden önce cihazların içindeki atık pilleri, atık akümülatörleri ve lambaları çıkartınız.

Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız.

Yerel yönetmeliklere göre perakende satıcılar atık pilleri, atık elektrikli ve elektronik eşyaları ücret talep etmeden geri almak zorunda olabilirler.

Atık pilleriniz, atık elektrikli ve elektronik eşyalarınızı tekrar kullanarak ve geri dönüşüme vererek ham madde gereksiniminin az tutulmasına katkıda bulununuz.

Atık piller (özellikle lityum iyon piller), atık elektrikli ve elektronik eşyalar, çevreye uygun şekilde bertaraf edilmediklerinde çevre ve sağlığınız üzerinde olumsuz etkilere neden olabilen değerli, tekrar kullanılabilir malzemeler içerirler.

Bertaraf etmeden önce atık eşyanız içinde mevcut olabilen şahsınızla ilgili bilgileri siliniz.

Avrupa uyumluluk işareti

Britanya Uygunluk İşareti

Ukrayna uyumluluk işareti

Avrasya uyumluluk işareti

TEKNIK VERILER

Toz ve Su direnci IP54
Alici Mercekler 14 mm
Odak noktası 35 mm
Maksimum Ölçüm Aralığı 50 metre (Tolerans: 55m)
Minimum Ölçüm Aralığı 0.05 metre
< 10m'de Mutlak Ölçüm Hassasiyeti ± 1.5 mm (Maks.)
< 10m'de Tekrar Elde Edilebilir Hassasiyet ± 1.5 mm (Maks. Tipik 2σ)
> 10m'de Tekrar Elde Edilebilir Hassasiyet Artış ± 0.25 mm / metre (Maks. Tipik 2σ)
Ölçme Süresi 0.5 sn.
Ekran Tipi LCD (22.7 mm x 31 mm )
Güç Türü AAA 2x (Kalem Pil)
Pil Ömrü 10000 (Münferit Ölçüm)
Lazer Çıkış Gücü 0.6 mW ~ 0.95 mW (Sınıfı 2, 650nm )
Lazer Hedef Noktası Büyüklüğü 25 x 30 mm @ 16 m (Maks.)
Lazer sınıfı	2
Lazer tipi	650 nm, < 1 mW
Lazer İşinımı Düşey Açısı	+1 derece
Lazer İşinımı Yatay Açısı	± 1 derece
Cihazın otomatik kapanma süresi	180 saniye
Lazerin otomatik kapanma süresi	30 saniye
Çalışma Sıcaklığı Aralığı	-10°C ila +50°C
Saklama Sıcaklığı Aralığı -25°C ila +70°C
Pilsiz Ağırlığı	80 g

KULLANIM

Lazerli mesafe ölçer, uzaklıklar ve eğimlerin ölçümu için kullanılabilir.

Bu alet sadece belirtiği gibi ve usulüne uygun olarak kullanılabilir.

HATA KODU TABLOSU

Kod	Tanım	Çözüm
Hata01	Ölçüm aralığı dışında	Uygun bir aralıkta ölçüm yapın
Hata02	Alınan sinyal çok zayıf	Daha iyi bir yüzey seçin
Hata03	Görüntüleme aralığı dışında(maks. değer: 99.999) yani alan veya hacim sonucu ekranda görüntülenemiyor	Değerlerin ve adımları kontrol edin ve doğru olduklarından emin olun
Hata04	Pisagor hesaplama halası	Değerler ve adımları kontrol edin ve doğru olduklarından emin olun
Hata05	Pil zayıf	Yeni piller takın
Hata06	Çalışma sıcaklığı dışında	Belirtilen çalışma sıcaklığındaki bir ortamda ölçüm yapın
Hata07	Ortam ışığı çok güçlü	Daha karanlık bir yerde ölçüm yapın (hedefe gölge yapın)

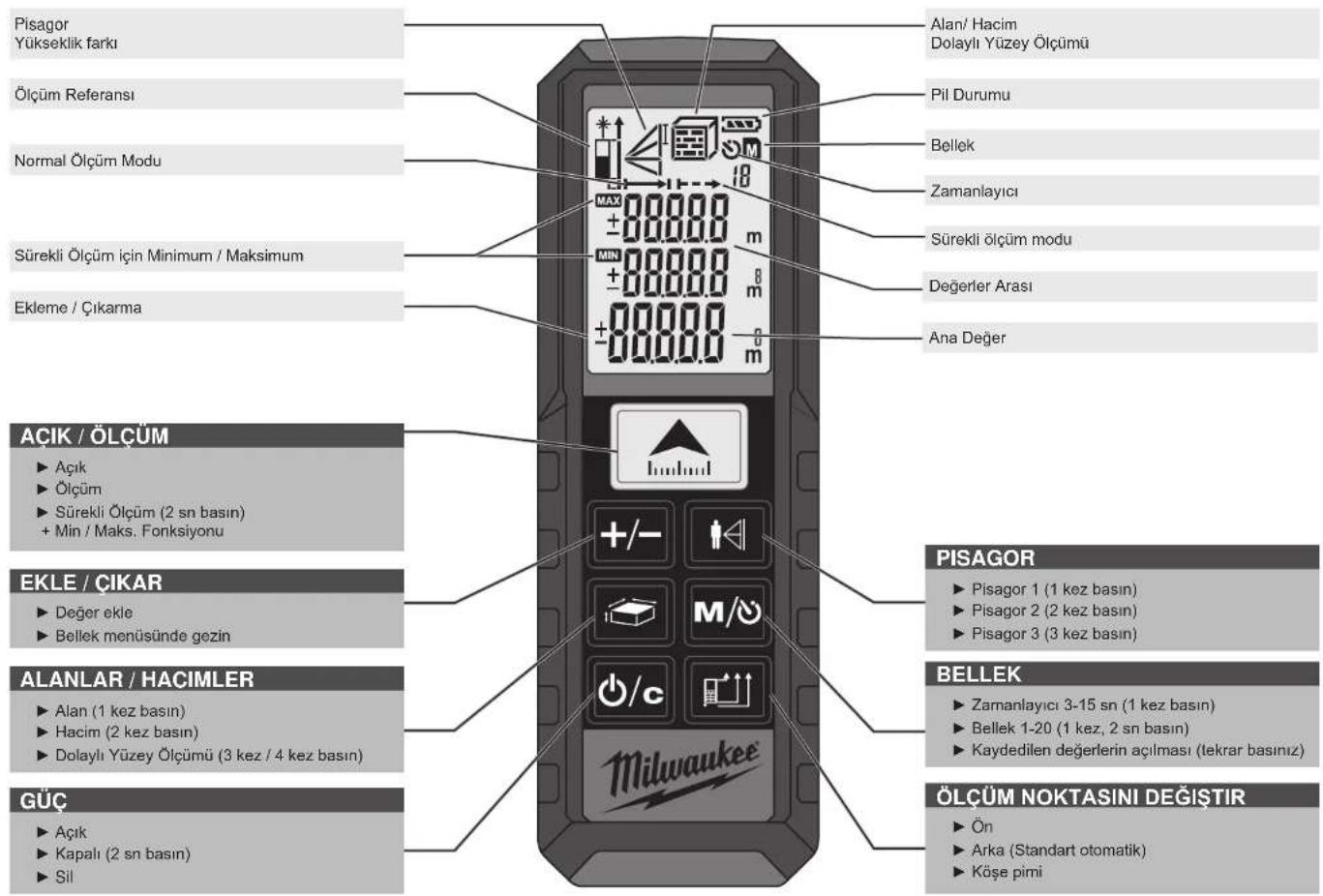

GENEL BAKIŞ

Pisagor Yükseklik farkı Ölçüm Referansı Normal Ölçüm Modu Sürekli Ölçüm için Minimum / Maksimum Ekleme / Çıkarma AÇIK / ÖLÇÜM ► Açık ► Ölçüm ► Sürekli Ölçüm (2 sn basın) + Min / Maks. Fonksiyonu EKLE / ÇIKAR ► Değer ekle ► Bellek menüsünde gezin ALANLAR / HACIMLER ► Alan (1 kez basın) ► Hacim (2 kez basın) ► Dolaylı Yüzey Ölçümü (3 kez / 4 kez basın) GÜÇ ► Açık ► Kapalı (2 sn basın) ► Sil Alan/ Hacim Dolaylı Yüzey Ölçümü Pil Durumu Bellek Zamanlayıcı Sürekli ölçüm modu Değerler Arası Ana Değer PISAGOR ► Pisagor 1 (1 kez basın) ► Pisagor 2 (2 kez basın) ► Pisagor 3 (3 kez basın) BELLEK ► Zamanlayıcı 3-15 sn (1 kez basın) ► Bellek 1-20 (1 kez, 2 sn basın) ► Kaydedilen değerlerin açılması (tekrar basınız) ÖLÇÜM NOKTASINI DEĞISTİR ► Ön ► Arka (Standart otomatik) ► Köşe pimi

PILLERIN DEĞİŞTIRILMESI KÖŞE PIMI

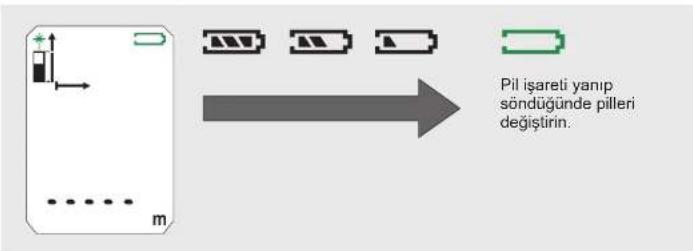

Pil işareti yanıp söndüğünde pilleri değiştirin.

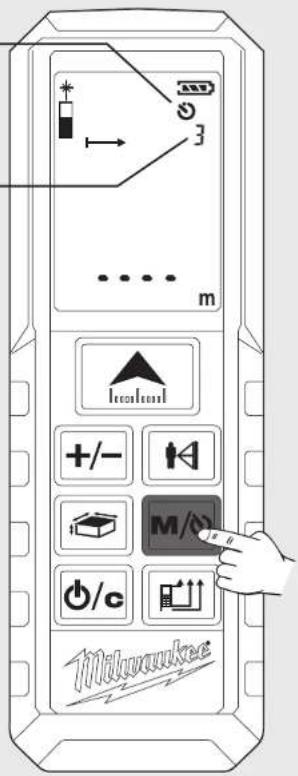

Zamanlayıcı ile ölçüm geç

başlatılabilir. Örneğin, ölçüm

işinına bir parçanın yerleştirilmesi için.

M/0 (bellek) düğmesine bas

- Simqe görüntülenir.

Zamanlayıcı, M/0 düğmesine

basılarak.

3 ila 15 sn aralığında ayarlanabilir.

düğmesine bas

- Ölçüm başlayana kadar saniyeler geriye doğru sayılır.

- 0'da ölçüm başlar.

3 m +/- 100 M/0 0/c 0 Milwaukee

Ölçülen değerler, sürekli ve

otomatik olarak bellekte kaydedilir.

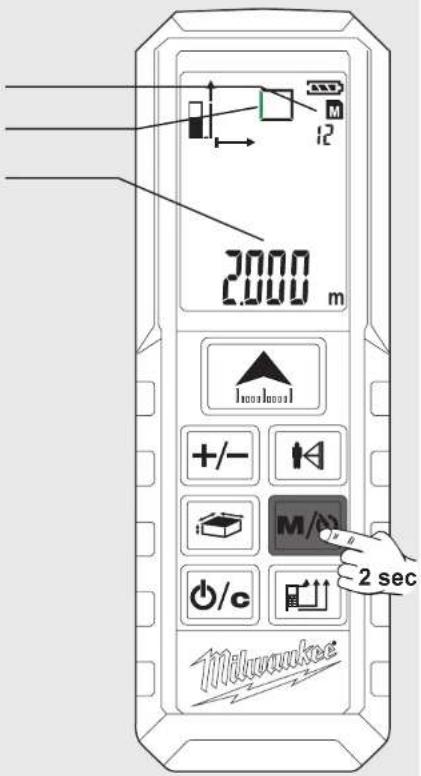

Kaydedilen değerlere M/D (bellek) düğmesine basılarak ulaşılabilir.

M/O (bellek) düğmesine 2 sn basin.

- Simge ve bellek sayısı ekranda görünür.

- İlişkili ölçülmüş parametre gösterilir.

- Kaydedilmiş değer, ana satırda gösterilir.

- Kaydedilen değerlerim/muşuna tekrar basarak açınız.

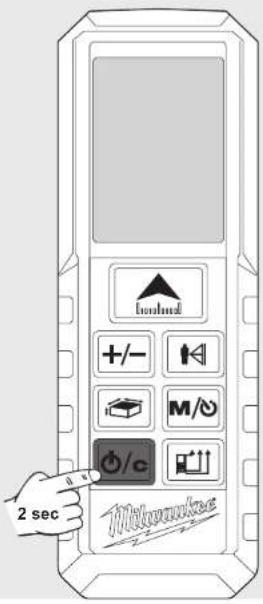

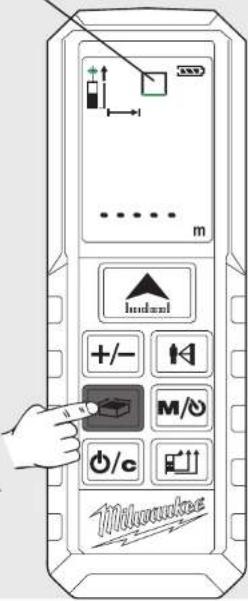

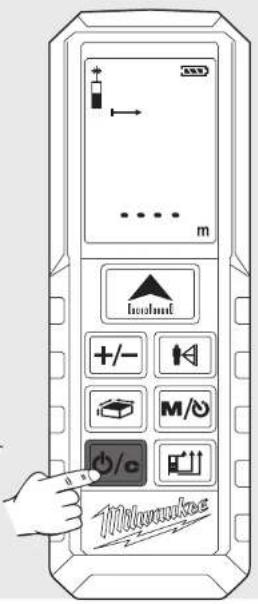

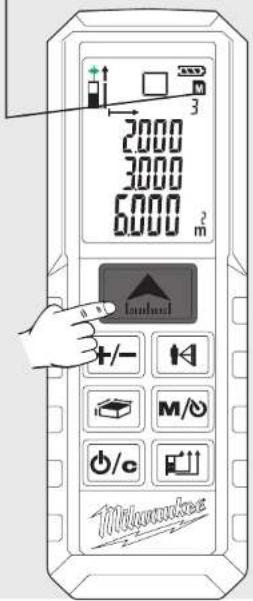

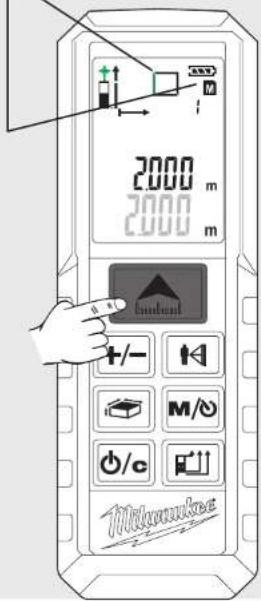

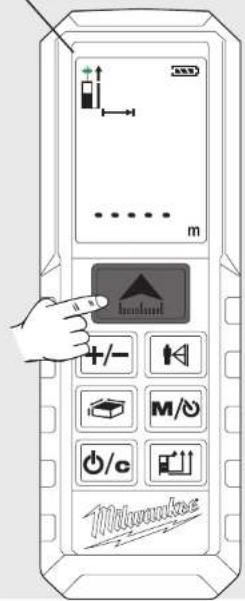

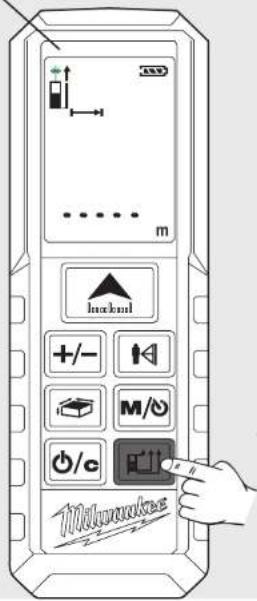

1 Cihazı Aç	2 Ölçüm Aralığını Seç	3 Fonksiyonu Seç	4 Uzunluğu ölç	5 Genişliği ölç
Dışmesine basA Dikkat! Lazer açık!Başkasına doğrullmayın!	Cihazın açılmasından sonra standart: Alt1 kez basın -> Köşe Pimi2 kez basın -> Üst3 kez basın -> Alt	Cihaz açıldıktan sonra daima münferit mesafe ölçümüne ayarlıdır1 kez basın – Alan Ölçümü.	Cihazı hedefe doğru yönelt ve düğmesinebas.	Cihazı hedefe doğru yönelt veldüğmesine bas
- Lazer simgesi yanıp söner (yanıp sönen yeşil ışıkla gösterilir).	Simge görüntülenir.	- Simge görüntülenir.- Ölçülen parametre yanıp söner (yanıp sönen yeşil ışıkla gösterilir)	- Ölçülen değer kısa bir süre için ana satırda görüntülenir.- Ölçülen değer, yukarıdaki satırda 1 saniye atlar.- Ölçülen değer, ardışık sayılar halinde belleğe kaydedilir.- Ikinci ölçülen parametre yanıp söner. Cihaz ikinci değerin ölçümü için hazırldır.	- Ölçülen değer kısa bir süre için alt satırda görüntülenir.- Ölçülen değer, yukarıdaki satırda 1 saniye atlar.- Ölçülen değer, ardışık sayılar halinde belleğe kaydedilir.- Sonuç ana satırda görüntülenir ve ardışık sayılar halinde belleğe kaydedilir.

ALAN ÖLÇÜMÜ ÖRNEĞI (2) ILE ILGILI TEMEL AÇIKLAMA

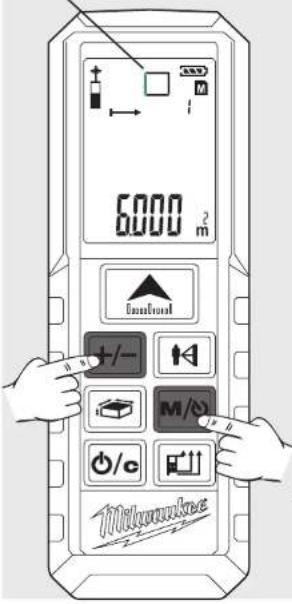

6 Kaydedilen değerleri görüntüle	7 Bellekten çık	8 Cihazı kapat
M/B (bellek) düğmesine 2 sn basın.M/B tuşuna tekrar basınız	Ö/o (güç) düğmesine bas.	Ö/o düğmesine 2 sn basın(Önce bellekten çıkmış olmalısınız)
- Kaydedilmiş değerler, ana satırda gösterilir.- İlişkili simge ekranda belirir ve ölçülen parametre yanıp söner(yanıp sönen yeşil ışıkla gösterilir)		- Cihaz kapanır.- Hiçbir düğmeye basılmazsa,cihaz 3 dakıka sonra kendiliğinden kapanır.
