KULLANIM KILAVUZU KM 120250 R Bp Classic Kärcher

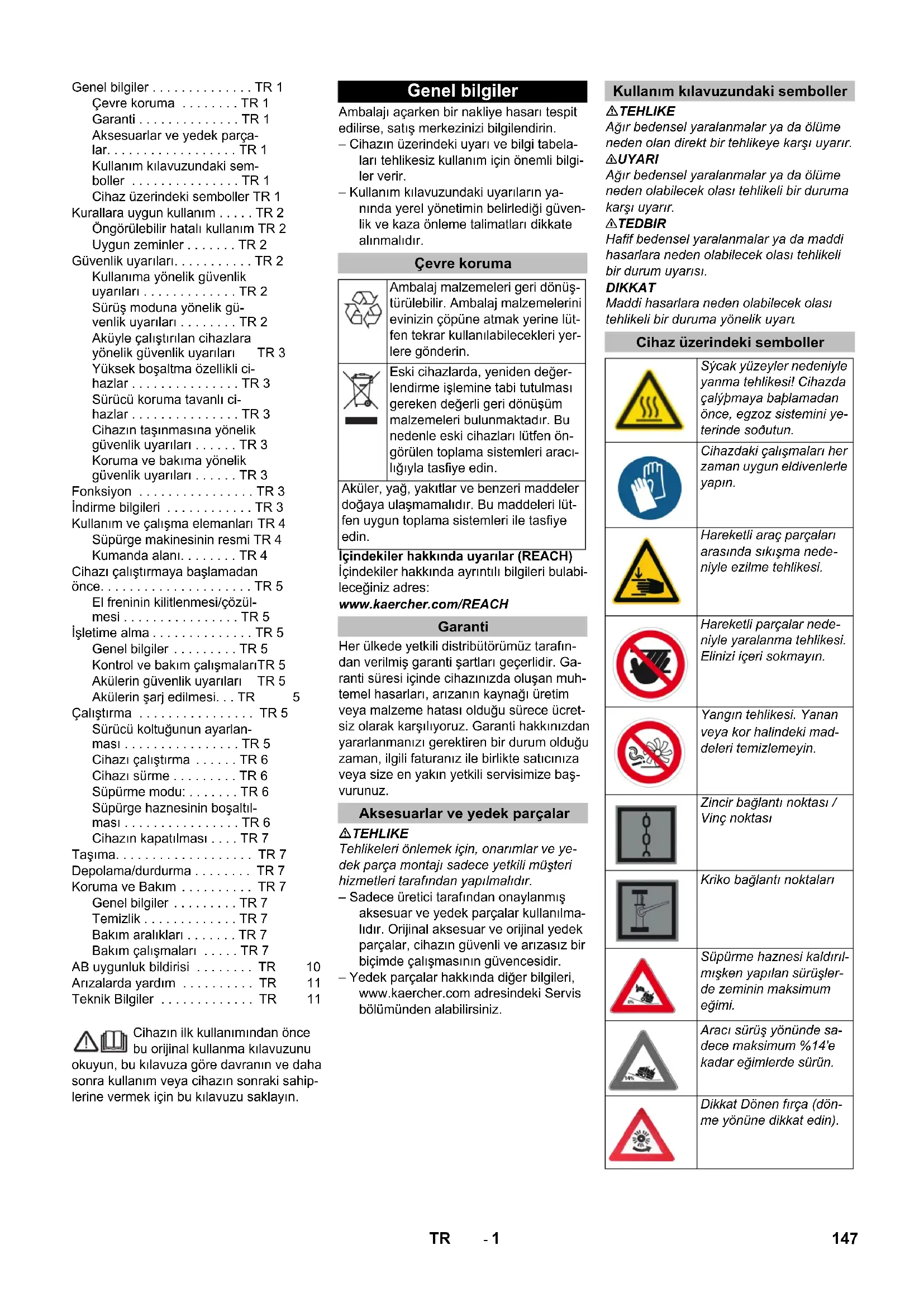

Genel bilgiler ..... TR 1

Çevre koruma ..... TR 1

Garanti ..... TR 1

Aksesuarlar ve yedek parça- lar. TR 1

Kullanım kılavuzundaki sem- boller ..... TR 1

Cihaz üzerindeki semboller TR 1

Kurallara uygun kullanım ..... TR 2

Öngörülebilir hatalı kullanım TR 2

Uygun zeminler ..... TR 2

Güvenlik uyarıları. . . . . . . . . TR 2

Kullanıma yönelik güvenlik uyarıları ..... TR 2

Sürüş moduna yönelik güvenlik uyarıları ..... TR 2

Aküyle çalıştırılan cihazlara yönelik güvenlik uyarıları TR 3

Yüksek boşaltma özellikleri ci-hazlar ..... TR 3

Sürücü koruma tavanlı ci-hazlar ..... TR 3

Cihazın taşınmasına yönelik güvenlik uyarıları ..... TR 3

Koruma ve bakıma yönelik güvenlik uyarıları ..... TR 3

Fonksiyon ..... TR 3

İndirme bilgileri ..... TR 3

Kullanım ve çalışma elemanları TR 4

Süpürge makinesinin resmi TR 4

Kumanda alanı....TR 4

Cihazı çalıştırmaya başlamadan

önce....TR 5

El freninin kilitlenmesi/çözül-mesi ..... TR 5

İşletime alma ..... TR 5

Genel bilgiler ..... TR 5

Kontrol ve bakım çalışmalarıTR 5

Akülerin güvenlik uyarıları TR 5

Akülerin şarj edilmesi...TR 5

Çalıştırma ..... TR 5

Sürücü koltuğunun ayarlanması ..... TR 5

Cihazı çalıştırma ..... TR 6

Cihazı sürme ..... TR 6

Süpürme modu: ..... TR 6

Süpürge haznesinin boşaltılması ..... TR 6

Cihazın kapatılması .... TR 7

Taşıma. TR 7

Depolama/durdurma ..... TR 7

Koruma ve Bakım ..... TR 7

Genel bilgiler ..... TR 7

Temizlik ..... TR 7

Bakım aralıkları ..... TR 7

Bakım çalışmaları ..... TR 7

AB uygunluk bildirisi ..... TR 10

Arizalarda yardım ..... TR 11

Teknik Bilgiler ..... TR 11

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Genel bilgiler

Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin.

– Cihazın üzerindeki uyarı ve bilgi tabelaları tehlikesiz kullanım için önemli bilgiler verir.

- Kullanım kılavuzundaki uyarıların yanında yerel yönetimin belirlediği güvenlik ve kaza önleme talimatları dikkate alınmalıdır.

Çevre koruma

Ambalaj malzemeleri geri dönüş- türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lü- fen tekrar kullanılabilecekleri yer- lere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla tasfiye edin.

Aküler, yağ, yakıtlar ve benzeri maddeler doğaya ulaşmamalıdır. Bu maddeleri lütfen uygun toplama sistemleri ile tasfiye edin.

İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Aksesuarlar ve yedek parçalar

TEHLIKE

Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

– Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.

– Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz.

Kullanım kılavuzundaki semboller

TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye karşı uyarır.

⚠UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma karşı uyarır.

TEDBIR

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum uyarısı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Cihaz üzerindeki semboller

Sýcak yüzeyler nedeniyle yanma tehlikesi! Cihazda çalýpmaya baplamadan önce, egzoz sistemini yeterinde soðutun.

Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın.

Hareketli araç parçaları arasında sıkışma nedeniyle ezilme tehlikesi.

Hareketli parçalar nede- niyle yaralanma tehlikesi. Elinizi içeri sokmayın.

Yangın tehlikesi. Yanan veya kor halindeki mad- deleri temizlemeyin.

Zincir bağlantı noktası / Vinç noktası

Kriko bağlantı noktaları

Süpürme haznesi kaldırılmışken yapılan sürüşlerde zeminin maksimum eğimi.

Aracı sürüş yönünde sa- dece maksimum %14'e kadar eğimlerde sürün.

Dikkat Dönen fırça (dön- me yönüne dikkat edin).

	Tehlikeli elektrik akımına karşı uyarı!
	Uyarıyı dikkate alın!
	Yavaş sürün!
	Lütfen kullanma kılavuzu- nu okuyun ve kılavuza göre hareket edin!
	Hasar görme tehlikesi! Toz filtreyi yıkamayın.

Kurallara uygun kullanım

Süpürge, ticari kullanımdaki taban alanlarının temizlenmesi ve örn. aşağıdaki kullanım alanları için öngörülmüştür:

■ Park yerleri
■ Üretim tesisleri
■ Lojistik alanları
■ Otel
■ Perakende sektörü
■ Depo alanları
■ Yay kaldırımları

• Bu süpürme makinesi, iç ve dış alanlarda kirlenmiş yüzeyleri temizlemek için üretilmiştir.
  – Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır.
• Bu süpürme makinesini sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.
  – Cihaz üzerinde değişiklikler yapılma-malıdır.
  – Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur.
  – Sadece işletmeci veya yetkilisi tarafından, makine kullanımı için onaylanmış yüzeyler temizlenmelidir.
  – Genel olarak şu geçerlidir: Kolay tutuşabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi).

Öngörülebilir hatalı kullanım

→ Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyiniz/madde temizlemeyiniz! Buna, emilen havayal girdaba tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahil edilir, ayrıca aseton, inceltilmiş asit ve çözücü madde de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bulaşabilir.
→ Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko), kesinlikle süpür-meyin/emdirmeyin, bu tozlar güçlü alkali ya da asitli temizlik maddeleri ile bağlantı olarak patlayıcı gazlar oluşturur.
→ Yanan veya kor halindeki maddeleri sü- pürmeyiniz/temizlemeyiniz.
→ Cihaz, sağlığa zararlı maddelerin süpürülmesi için uygun değildir.
→ Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır.
→ Refakatçi kişilerin araca alınmasına izin verilmemektedir.
→ Bu cihazla nesnelerin itilmesi/çekilmesi veya taşınmasına izin verilmez.

Uygun zeminler

• Asfalt
  – Sanayi zeminleri
  – Çimentolu döşeme
• Beton
• Kaldırım taşları

Güvenlik uyarıları

Kullanıma yönelik güvenlik uyarıları

→ Cihaz, hava ve kara mesafelerine uyu-labilmesi için deniz seviyesinden 2.000 metrenin üzerindeki rakımlarda kullanıl-mamalıdır.
→ (Yalnızca Finlandiya'da geçerli olmak üzere) Cihaz, PVC hortum hattıyla donatılmışsa düşük ortam sıcaklıklarında (0°C altında) kullanılmamalıdır. Cihazınıza dair sorularınız varsa lütfen Kircher ile iletişime geçin.
→ Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır.
→ Tehlikeli alanlarda (örneğin benzin istasyonu) cihazın kullanılması durumunda gerekli emniyet tedbirlerinin dikkate alınması gerekir. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır.

ATEHLIKE

Yaralanma tehlikesi!

→ Aşağı düşen nesnelerin kullanıcı personele çarpma ihtimali olan bölgelerde, aşağı düşen nesnelere karşı koruyucu tavan olmadan cihazı çalıştırmayın.
→ Kullanıcı personel cihazı talimatlara uygun olarak kullanmalıdır. Personel, yerel kuralları dikkate almalı ve çalışma sırasında özellikle çocuklar olmak üzere 3. şahıslara dikkat etmelidir.

→ Prensip olarak motorlu taşıtlar için geçerli koruyucu önlemler, kurallar ve düzenlemelere uyulmalıdır.
→ Çalışmaya başlamadan önce, kullanım personeli tüm koruma tertibatlarının düzgün şekilde takılmış olduğundan ve çalıştiğından emin olmalıdır.
→ Cihazın kullanım personeli, diğer insanlarla veya mallarıyla oluşan kazalardan sorumludur.
→ Kullanım personelinin sıkı oturan giysiler giymesine dikkat edin. Sağlam ayakkabılar giyin ve gevşek giysilerden kaçının.
→ Harekete geçmeden önce yakındaki bölgeyi kontrol edin (örn. çocuklar). Görüşün yeterli olmasına dikkat edin!
→ Cihaz, motor çalışırken kesinlikle gözetimsiz durumda bırakılmamalıdır. Kullanıcı personel, ancak motor durduktan, cihaz denetimsiz hareketlere karşı emniyete alındıktan ve anahtar çekildikten sonra cihazı terk etmelidir.
→ Cihazın yetkisiz bir şekilde kullanılmasını önlemek için, anahtar çekilmelidir.
→ Cihaz, sadece kullanım konusunda eğitim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır.
→ Bu cihaz, gerekli fiziksel, duyusal ya da ruhsal yeteneklere sahip kişiler (çocuklar dahil) ya da deneyim ve/veya bilgi olmaması durumunda güvenlikten sorumlu bir kişinin gözetimi altındaki veya cihazın nasıl kullanılması gerektiği konusunda talimatlar almış kişiler tarafından kullanım için üretilmiştir.
→ Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır.

TEDBIR

Hasar tehlikesi! Süpürme silindirine dolanabilecekleri için bantlar, ipler veya telleri süpürmeyin.

Sürüş moduna yönelik güvenlik uyarıları

TEHLIKE

Yaralanma tehlikesi! Sürüşten önce zeminin taşıma kapasitesini kontrol edin.

TEHLIKE

Kaza tehlikesi, yaralanma tehlikesi!

Çok büyük eğimlerde devrilme tehlikesi.

• Aracı sürüş yönünde sadece maksimum %14'e kadar eğimlerde sürün. Hızlı virajlarda devrilme tehlikesi (özellikle sol dönüşlerde).
  – Virajlarda yavaş sürün.
  Stabil olmayan zeminlerde devrilme tehlikesi.
• Cihazı sadece sabitlenmiş zeminlerde hareket ettirin.
  Çok büyük yan eğimde devrilme tehlikesi.
• Aracı sadece sürüş yönünün enine doğru maksimum %10'a kadar eğimlerde sürün.

Aküyle çalıştırılan cihazlara yönelik güvenlik uyarıları

Not: Sadece Kärcher tarafından tavsiye edilen aküler ve şarj cihazlarını kullanın, garanti yükümlülüğü bulunmaktadır.

– Akü üreticisi ve şarj cihazı üreticisinin kullanma talimatlarına mutlaka uyulmalıdır. Akülerin kullanılmasına yönelik yasalara dikkat edin.
- Aküleri kesinlikle boşalmış durumda bırakmayın, aksine mümkün olduğunca kısa süre içinde tekrar şarj edin.
– Kaçak akımları önlemek için aküleri her zaman temiz ve kuru tutun. Metal tozları gibi kirlerden koruyun.
– Her hangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi.
– Kesinlikle akünün yakınında ya da akü şarj bölümünde açık ateşle çalışmayın, kıvılcım oluşturmayın ya da sigara içmeyin. Patlama tehlikesi.
– Tahrik motoru giri sıcak parçalara dokunmayın (yanma tehlikesi).
– Akü asidiyle çalışırken dikkatli olun. İlgili güvenlik talimatlarına dikkat edin!
– Kullanılmış aküleri, 91/ 157 EWG sayılı AB yönetmeliğine uygun olarak çevreye zarar vermeyecek şekilde imha edin.

Yüksek boşaltma özellikleri cihazlar

TEHLIKE

Yaralanma tehlikesi!

→ Yüksek boşaltma kısmında çalışırken süpürge haznesini tamamen kaldırın ve emniyete alın.
→ Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın.

Sürücü koruma tavanlı cihazlar

NOT

Sürücü koruma tavanı (opsiyonel), düşen büyük parçalara karşı koruma sağlar. Fakat bu bileşenler takla atma emniyeti sağlamaz!

→ Her gün koruyucu tavanda hasar olup olmadığını kontrol edin.
→ Koruyucu tavan veya diğer bileşenlerinden birisi hasarlıysa tüm koruyucu tavanın değiştirilmesi gerekir.
→ Koruyucu tavan üzerinde değişiklik yapılması veya Kärcher tarafından onaylanmamış bileşenler, yapı parçaları veya yapı gruplarının kullanılması yasaktır ve duruma göre koruyucu tavanın işlevini kısıtlayabilir.

Cihazın taşınmasına yönelik güvenlik uyarıları

→ Römorklar veya araçlar üzerinde taşıma sırasında cihazın boş ağırlığını (taşıma ağırlığı) dikkate alın.
→ Cihazın taşınması için akü konektörünü çıkartın ve cihazı sabitleyin.

Koruma ve bakıma yönelik güvenlik uyarıları

→ Cihazın temizlenmesi ve bakımı, parçaların değiştirilmesi ya da başka bir fonksiyona geçisten önce, cihaz kapatılmalı ve anahtar çekilmelidir.

→ Çekiş pili olan cihazlarda tüm bakım ve koruyucu bakım çalışmalarında pil, pil bağlantı kesim yeri (pil soketi) üzerinden cihazın elektrik sisteminden ayrılmalıdır.
→ Elektrik sistemindeki çalışmalar sırasında akü kutup başları sökülmelidir. Bunun için önce eksi kutbu ardından artı kutbu sökün. Pil bağlantı işlemi ters sırada gerçekleştirilir. Önce artı kutbu ardından eksi kutbu bağlayın.
→ Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi).
→ Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır.
→ Ticari amaçla kullanılan yeri değiştirilmiş cihazlara yönelik geçerli yerel güvenlik kontrolüne dikkat edin.
→ Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın.

Fonksiyon

Süpürme makinesi, süpürme kanadı prensibine göre çalışır.

– Döner süpürme silindiri kiri doğrudan süpürme haznesine aktarır.
– Yan fırça, süpürme yüzeyinin kenarlarını ve köşelerini temizler ve kiri döner silindirin şeridine gönderir.
– İnce toz, bir toz filtresi üzerinden süpürme fanından geçirilerek emilir.

İndirme bilgileri

Tehlike

Yaralanma tehlikesi, hasar tehlikesi! Yükleme sırasında cihazın ağırlığına dikkat edin!

Ağırlık (aküler hariç) 750 kg*
Ağırlık (akülerle birlikte) 1200 kg*
* Montaj setleri takılmışsa ağırlık buna uy-gun olarak daha yüksek olur.

→ Forklift kullanmayın.

→ Cihazı yüklerken uygun bir rampa veya bir vinç kullanılmalıdır!
→ Bir rampa kullanırken dikkat edin: Zemine olan mesafe 70 mm.
→ Cihaz bir palet üzerinde teslim edilirse, birlikte verilen kerestelerle bir indirme rampası hazırlanmalıdır. Bu konudaki kılavuzu 2. sayfada bulabilirsiniz (zarfın iç sayfası).
Önemli uyarı: Her kereste 2 civatayla vidalanmalıdır.

Kullanım ve çalışma elemanları

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

B 2 1 4 5 3 8 6 7 10 8 13 9 11 12

Süpürge makinesinin resmi Kumanda alanı

Şekil A

1 Tip levhasi

2 Koltuk (koltuk kontak şalterli)

3 Direksiyon simidi

4 Cihaz kapağının kilidi

5 Cihaz kapağı

6 Yan fırça, sağ

7 Ön tekerlek

8 Süpürme merdanesine erişim

9 Sabit bağlama noktası

10 Tepe lambası

11 Sağ cihaz kapağı

12 Kapak, sağ

13 Arka kaplama

14 Tahrik tekerleği

15 Kapak, sol

16 Sol kapak (motor kaputu)

17 Akü seti

(sadece KM 120/250 R Bp Pack teslimat kapsamındadır)

Şekil B

1 Süpürge silindiri ve yan süpürgeler kolu Kol ileri: Süpürge silindiri içeri ve yan süpürgeler indirilir ve içeri. Kol geriye: Süpürge silindiri içeri

2 Kumanda kolu Süpürme haznesi Süpürge haznesinin kaldırılması/indirilmesi

3 Süpürge silindiri kolu Süpürge silindiri kolunu kaldırma ve in- dirme

4 Kumanda kolu Hazne kapağı Hazne kapağını açma / kapatma

5 Kontrol lambaları ve ekran

6 Fan ve filtre temizleme şalteri Orta konum: Filtre temizliği ve fan kapa- li

Arka konum: Fan açık Ön konum: Filtre temizleme açık

7 Korna şalteri
8 Sigortalar
9 Kontak kilidi Konum 0: Motorun kapatılması Konum 1: Kontak açık Konum 2: Motorun çalıştırılması

10 Sürüş yönü seçme kolu
11 Park freni
12 Süpürge silindiri aşınma ayarı / süpürme seviyesi ayarı
13 Akü soketi

Pedallar

Şekil C

1 Fren pedali
2 Gaz pedali

Kontrol lambaları ve ekran

Şekil D

1 Akü kapasitesi
2 Akü kontrol lambası
3 Çalışma durumu kontrol lambası
4 Park lambası kontrol lambası
5 Kontrol lambası (bağlı değil)
6 Kısa far kontrol lambası
7 Kontrol lambası (bağlı değil)
8 Sol sürüş yönü kontrol lambası
9 Geri sürüş yönü kontrol lambası
10 Çalışma saati sayacı

Cihazı çalıştırmaya başlamadan önce

El freninin kilitlenmesi/çözülmesi

→ El frenini çözün, bu sırada fren pedalına basın.
→ El frenini kilitleyin, bu sırada fren peda-lına basın.

İşletime alma

Genel bilgiler

→ Süpürme makinesini düz bir yüzeye bırakın.
→ Kontak anahtarını çıkartın.
→ Park frenini kilitleyin.

Kontrol ve bakım çalışmaları

Çalışmaya başlamadan önce her gün

→ Akü şarj durumunu kontrol edin, gerekirse aküleri şarj edin (bkz. "Akülerin şarj edilmesi" bölümü).
→ Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın.
→ Tekerlekleri bant sarılması açısından kontrol edin.
→ Tüm kumanda elemanlarına ait fonksiyonu kontrol edin.
→ Cihaza hasar kontrolü yapın.
→ Toz filtresini filtre temizleme tuşuyla temizleyin.

Not: Açıklama için Bkz. Temizlik ve bakım bölümü.

Akülerin güvenlik uyarıları

Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:

	Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarıla-ra dikkat edin!
	Koruyucu gözlük kullanın!
	Çocukları asit ve akülerden uzak tutun!
	Patlama tehlikesi!
	Ateş, kıvılcım, açık ışık ve siga- ra içmek yasaktır!
	Yaralanma tehlikesi!
	İlk yardım!
	Uyarı notu!

	Tasfiye edilmesi!
	Aküyü çöp bidonuna atmayın!
	Tehlikeli elektrik akımına karşıuyarı!

Tehlike

Patlama tehlikesi! Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın.

Tehlike

Yaralanma tehlikesi! Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

Tehlike

Yangın ve patlama tehlikesi!
- Sigara içmek ve açık ateş yasaktır. - Akülerin şarj edildiği bölümler, şarj işlemi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalandırılmış olmalıdır.
Yaralanma tehlikesi!
– Göz ya da deriye asit temas etmesi durumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın.
– Daha sonra zaman kaybetmeden doktora gidin.
- Kirlenmiş giysileri suyla yıkayın.

Tehlike

Akülerin şarj edilmesi

TEDBIR

Cihazı devreye sokmadan önce aküleri şarj edin.

TEHLIKE

Yaralanma tehlikesi! Akülerle uğraşırken güvenlik talimatlarını dikkate alın. Şarj cihazı üreticisinin kullanım talimatını dikkate alın.

Akü üreticisinin birlikte verilen kullanma kılavuzuna mutlaka uyun ve buna göre hareket edin.

Aküleri sadece uygun bir şarj cihazıyla şarj edin.

Tehlike

Yaralanma tehlikesi. Akü boşalmış durumdayken su eklenmesi dışarı asit çıkmasına neden olabilir! Akü asidiyle çalışırken koruyucu gözlük takın ve yaralanmaları ve kıyafetlerinizin zarar görmesini önlemek için kurallara uyun. Deri ya da kıyafetlere asit sıçraması durumunda hemen bol suyla yıkayın.

TEDBIR

Hasar görme tehlikesi. Akülere su eklemek için sadece saf su ya da tuzdan arındırılmış su (VDE 0510) kullanın. Yabancı katkılar (düzeltme malzemeleri) kullanmayın, aksi takdirde her türlü garanti geçerliliğini kaybeder.

Tavsiye edilen aküler, şarj cihazları

	Sipariş numarası
Akü paketi 36 V, 360 Ah, (teknede, bakım gerektirmez)*	6.654-282.0
Şarj cihazı 36 V, 50 A 6	6.654-283.0
* Cihaz 1 akü paketine ihtiyaç duyar

Başka akülerin ve şarj cihazlarının kullanılması önerilmez ve sadece KÄRCHER müşteri hizmetleri ile görüşüldükten sonra başka aküler ve şarj cihazları kullanılmalıdır.

→ Akü soketini makineden çekerek çıkartın ve şarj cihazının soketine bağlayın.
→ Şarj cihazının soketini uygun bir 16 A'lık prize takın, şarj cihazı kendi kendine şarj olur.
→ Şarj işlemi sırasında her iki motor kapa- ğini açık tutun.
→ Not: Aküler şarj edildikten sonra, şarj cihazını önce elektrik şebekesi ve daha sonra akülerden ayırın.

Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi

TEDBIR

Akü üreticisinin talimatlarını mutlaka dikkate alın ve uygun şekilde hareket edin.

Akü şarj seviyesinin kontrol edilmesi

– Akü kapasite göstergesi yeşil bölgede: Akü dolu.
– Akü kapasite göstergesi sarı bölgede: Akü yarıya kadar boşalmış.
– Akü kapasite göstergesi kırmızı bölgede:
Akü neredeyse boş. Süpürme modu kısa süreli otomatik olarak durdurulur.
– Kontrol lambası kırmızı yanıyor Akü boş. Süpürme modu otomatik olarak durdurulur (süpürme üniteleri sadece akü şarj edildikten sonra tekrar devreye sokulabilir).
→ Cihazı doğrudan şarj istasyonuna götürün, bu sırada eğimlerden kaçının.
→ Aküyü şarj edin.

Çalıştırma

Sürücü koltuğunun ayarlanması

1 Koltuk ayarlama kolu
2 Sürücü koltuğu
→ Koltuk ayarlama kolunu dışarı doğru çekin.
→ Koltuğu itin, kolu bırakın ve oturtun.
→ Koltuğu ileri ve geri hareket ettirerek, bloke edilip edilmediğini kontrol edin.

Cihazı çalıştırma

Not: Cihaz, bir koltuk kontak şalteriyle donatılmıştır. Sürücü koltuğu terk edilirken cihaz kapatılır.

→ Sürücü koltuğuna oturun.
→ Sürüş yönü seçme kolunu orta konuma getirin.
→ Park frenini kilitleyin.
→ Kontak anahtarını kontak kilidine takın.
→ Kontak anahtarını "I" konumuna getirin. Cihaz çalışmaya hazırlır.
→ Kontak anahtarını "II" konumuna getirin.
Cihaz sürüse hazırldır.
Uyarı: Akü kapasite göstergesi yaklaşık 10 saniye sonra gerçek şarj durumunu gösterir.

Cihazı sürme

→ Fren pedalına basın ve pedali basili tutun.
→ Park frenini çözün.

→ Sürüş yönü seçme kolunu "İleri" konumuna getirin.
→ Gaz pedalına yavaşça basın.

Geriye doğru sürüş

△Tehlike

Yaralanma tehlikesi! Geri hareket sırasında üçüncü kişiler için hiçbir tehlike oluşmamalıdır, gerekirse yönlendirme yardımı alın.

TEDBIR

Hasar görme tehlikesi! Sürüş yönü seçme koluna sadece cihaz hareketsizken basın.

→ Sürüş yönü seçme kolunu "Geri" konumuna getirin.

→ Gaz pedalına yavaşça basın.

Sürüş durumu

– Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir.
– Pedala sert bir şekilde basılmasından sakının, çünkü hidrolik sistem zarar görebilir.

Frenleme

→ Sürüş pedalını bırakın, cihaz kendiliğinden frenler ve durup kalır.

Not: Fren etkisi, fren pedalına basılarak desteklenebilir.

Engellerin üstünden geçilmesi

70 mm'ye kadar sabit engellerin üstünden geçilmesi:

→ Yavaş ve dikkatlice ileri doğru üstünden geçin.

70 mm'nin üstündeki sabit engellerin üstünden geçilmesi:

→ Engellerin üstünden sadece uygun bir rampayla geçilebilir.

Süpürme modu:

DIKKAT

Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekaniğinin zarar görmesine neden olur.

Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalıdır.

Not: Çalışma sırasında, toz filtresi düzenli aralıklarla temizlenmelidir.

Uyarı: İnce toz bölgesindeki çalışmaların artması durumunda filtre daha sık temizlenmelidir.

Kumanda kolu

1 Süpürge silindiri ve yan süpürgeler kolu

2 Kumanda kolu Süpürme haznesi

3 Süpürge silindiri kolu

4 Kumanda kolu Hazne kapağı

Süpürge silindiri ve yan süpürgeler kolu

→ Kol (1) ileriye: Süpürge silindiri içeri ve yan süpürgeler indirilir ve içeri.

→ Kol (1) geriye: Süpürge silindiri içeri.

Kumanda kolu Süpürme haznesi

→ Süpürme haznesi kumanda kolu (2) öne doğru: Süpürme haznesi alçalır.

→ Süpürme haznesi kumanda kolu (2) geriye doğru: Süpürme haznesi yükselir.

Kumanda kolu Süpürme merdanesi

→ Süpürge silindiri kolu (3) ileriye: Süpürge silindiri kalkar.

→ Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.

Kumanda kolu Hazne kapağı

→ Hazne kapağı kumanda kolu (4) öne doğru: Süpürme haznesinin hazne kapağı açılır.

→ Hazne kapağı kumanda kolu (4) geriye doğru: Süpürme haznesinin hazne kapanır.

Kuru zemini süpürme

→ Fanı çalıştırin.
→ Yüzey temizliği sırasında: Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.
→ Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır.
→ Yan kenarların temizlenmesi sırasında:

Süpürge silindiri ve yan süpürge kolu (1) ileriye: Süpürge silindiri içeri, yan süpürge içeri ve iner. Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.

Nemli veya ıslak zeminleri temizlemek

→ Fan kapatın.
→ Yüzey temizliği sırasında:

Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.

→ Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır.
→ Yan kenarların temizlenmesi sırasında:

Süpürge silindiri ve yan süpürge kolu (1) ileriye: Süpürge silindiri içeri, yan süpürge içeri ve iner. Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.

Süpürge haznesinin boşaltılması

TEHLIKE

Yaralanma tehlikesi!

→ Boşaltma işlemi sırasında, süpürge haznesinin hareketli alanında hiç kimse ve hayvan bulunmamalıdır.
Devrilme tehlikesi!
→ Cihazı, boşaltma işlemi sırasında düz bir zeminde bırakın.

⚠UYARI

Ezilme tehlikesi!

→ Asla boşaltma mekaniğinin çubuklarından tutmayın. Kaldırılmış haznenin altında durmayın.

DIKKAT

Yaralanma ve hasar tehlikesi!

→ Boşaltma işlemi sırasında dönen süpürme merdanesi nedeniyle malzeme dışarı savrulabilir. Yeterli mesafe bırakın.

→ Süpürme silindirini ve yan süpürgeyi kollarla yukarı kaldırma: Kol 1 ortaya ve kol 3 ileriye.
→ Hazne kapağını kapatın, bunun için ku-manda kolunu (4) geriye itin.
→ Süpürme haznesini kaldırın, bunun için süpürme haznesi kumanda kolunu (2) geriye itin.
→ Toplama haznesine doğru yavaşça yaklaşın.
→ Park frenini kilitleyin.
→ Hazne kapağını açın, bunun için hazne kapağı kumanda kolunu (4) öne doğru bastırın ve süpürme haznesini boşaltın.
→ Hazne kapağını kapatın, bunun için son konuma yatana kadar hazne kapağı ku-manda kolunu (4) geriye doğru çekin.
→ Park frenini çözün.
→ Yavaşça toplama haznesinden uzaklaşın.
→ Süpürme haznesini son konuma indirin, bunun için süpürme haznesi kumanda kolu (2) öne itin.

Cihazın kapatılması

→ Fren pedalına basın ve pedali basili tutun.
→ Park frenini kilitleyin.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.

Taşıma

TEHLIKE

Nakliye hasarları!

→ Römorklar veya araçlar üzerinde taşıma sırasında cihazın boş ağırlığını (taşıma ağırlığı) dikkate alın.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Park frenini kilitleyin.
→ Cihazı, sabit bağlama noktalarından (4x) gergi kemerleri, halatlar ve zincirlerle emniyete alın.
→ Cihazı tekerleklerden takozlar koyarak emniyet altına alın.

→ Süpürme makinesini taşırken akü kutup başlarını sökün.

Depolama/durdurma

TEHLIKE

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

→ Süpürme makinesini düz bir yere, donma olmayan bir ortama bırakın. Uygun örtülerle toza karşı koruyun.
→ Süpürme silindiri ve yan fırçadaki kılara zarar vermemek için yan fırçaları kaldırın.
→ Hazne kapağını kapatın.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Park frenini kilitleyin.
→ Süpürme makinesini kaymaya karşı emniyete alın.

Süpürme makinesi uzun süre boyunca kullanılmazsa ek olarak aşağıdaki hususları dikkate alın:

→ Süpürme makinesini içten ve dıştan temizleyin.
→ Akü soketini makineden çekin.
→ Aküyü şarj edin ve yaklaşık 2 aylık aralıklarla şarj etmeye devam edin.

Koruma ve Bakım

Genel bilgiler

DIKKAT

Hasar görme tehlikesi!

→ Toz filtreyi yıkamayın.
→ Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır.
→ Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tâbidir.
→ Süpürme makinesini düz bir yüzeye bırakın.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Park frenini kilitleyin.

Temizlik

TEDBIR

Hasar görme tehlikesi!

→ Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi).

Cihazın iç temizliği

ATEHLIKE

Yaralanma tehlikesi!

→ Toz koruyucu maske ve koruyucu gözlük takın.
→ Cihazı bir bezle temizleyin.
→ Cihaza tazyikli havayla üfleme yapın.

Cihazın dış temizliği

→ Cihazı, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.

Not: Agresif temizlik maddesi kullanmayın.

Bakım aralıkları

Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir.

Müşteri talebi sonucunda bakım

Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uzman tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servisine başvurulabilir.

Günlük bakım:

→ Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın.
→ Tüm kumanda elemanlarına ait fonksiyonu kontrol edin.
→ Cihaza hasar kontrolü yapın.

Haftalık bakım:

→ Hidrolik sistemini kontrol edin.
→ Hidrolik yağı seviyesini kontrol edin.
→ Fren hidroliği seviyesini kontrol edin.
→ Conta çitalarına aşınma kontrolü yapın, ihtiyaç anında çitaları değiştirin
→ Hazne kapağını kontrol edin ve yağlayın.

Aşınmaya göre bakım:

→ Sızdırmaz çitaları değiştirin.
→ Yan contaları ayarlayın veya değiştirin.
→ Döner silindiri değiştirin.
→ Yan süpürgeleri değiştirin.

Not: Açıklama için Bkz. Bakım çalışmaları bölümü.

Müşteri hizmeti talebi sonucunda bakım

50 çalışma saatinden sonra bakım:

→ Bakım kitabına göre birinci kontrolü yaptırın.

250 çalışma saatinden sonra bakım:

→ Bakım kitabına göre kontrolü yaptırın.

Not: Garanti taleplerini sağlamak için, garanti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Kärcher-müşteri hizmeti departmanınca bakım kitapçığına göre yapılmalıdır.

Bakım çalışmaları

Ön hazırlık:

→ Süpürme makinesini düz bir yüzeye bırakın.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Park frenini kilitleyin.

Genel güvenlik uyarıları

TEHLIKE

Yaralanma tehlikesi! Süpürme haznesi kal- dırılmışken emniyet çubuğunu her zaman yerleştirin.

1 2

1 Emniyet çubuğu tutucusu
2 Emniyet çubuğu
→ Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli).

Akülerin değiştirilmesi

DIKKAT

Aküleri takarken akü kutuplarının konumuna dikkat edilmelidir. Kutbun konumu hareket yönünde soldadır.

Aküler sadece set olarak değiştirilmelidir. Değiştirme işlemi sadece kalifiye bir uzman tarafından yapılmalıdır.

→ Ağırlığın fazlaliği nedeniyle (450 kg) değiştirme işlemi bir vinç ile gerçekleştirilmelidir.

Uyarı: Çapraz kiriş, akü değiştirilmeden önce sökülmelidir.

1 Akü kutbu - hareket yönünde sol

2 Çapraz kiriş

→ Akü sökülürken, önce eksi kutup kablosunun çıkartılmasına dikkat edin.
→ Vinç halatını akü setinin 4 kancasına sabitleyin ve aküleri dikkatlice dışarı kaldırın.

Fren hidroliği seviyesinin kontrol edilmesi ve fren hidroliği eklenmesi

TEHLIKE

Yaralanma tehlikesi!

→ Süpürme haznesi kaldırılmışken emniyet çubuğunu her zaman yerleştirin.
→ Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın.

1 Emniyet çubuğu tutucusu

2 Fren hidroliği deposu

3 Kapak

→ Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın, bu konuda bkz. "Süpürme haznesinin boşaltılması" bölümü
→ Fren hidroliği deposunda yeterli miktarda fren hidroliği mevcut olup olmadığını kontrol edin.

Not

Dolum seviyesi, MIN ve MAX arasında olmalıdır.

→ Gerekirse, piyasada bulunan DOT fren hidroliği ekleyin.

Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı eklenmesi

NOT

Süpürme haznesi kaldırılmamış olmalıdır.

→ Motor kapağını açın.

1 Hidrolik yağı deposu
2 Görüş camı
3 Yağ doldurma deliğinin vidalı tapası

→ Hidrolik yağı seviyesini kontrol camından kontrol edin.

– Yağ seviyesi "MIN ve "MAX" işareti arasında olmalıdır.
– Yağ seviyesi "MIN" işaretinin altındaysa, hidrolik yağı ekleyin.

→ Yağ dolum deliğinin kapağını sökün.
→ Doldurma bölgesini temizleyin.
→ Hidrolik yağı ekleyin.

Yağ türü: bkz. Teknik Özellikler

→ Yağ dolum deliğinin kapağını vidalayın.

Hidrolik sisteminin kontrol edilmesi

→ Park frenini kilitleyin.
→ Motoru çalıştırın.

Hidrolik sistemine sadece Kärcher müşteri hizmetleri tarafından bakım yapılmalıdır.

→ Tüm hidrolik hortumları ve bağlantılara sızdırmazlık kontrolü yapın.

Döner silindirin kontrolü

→ Sürücü koltuğuna oturun.
→ Sürüş yönü seçme kolunu orta konuma getirin.
→ Kontak anahtarını "I" konumuna getirin.
→ Süpürme haznesini son konuma kadar kaldırın.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.
→ Park frenini kilitleyin.
→ Yüksek boşaltma emniyet çubuğunu yerleştirin.
→ Bantları veya ipleri döner silindirden çıkartın.
→ Emniyet çubuğunu dışarı alın.
→ Kontak anahtarını kontak kilidine takın.
→ Kontak anahtarını "I" konumuna getirin.
→ Süpürme haznesini son konuma kadar indirin.
→ Kontak anahtarını "0" konumuna çevirin ve anahtarı çıkartın.

Döner silindirin değiştirilmesi

1 Anahtar
2 Yan kaplama

→ Süpürme haznesini yukarı götürün ve emniyet çubuğuyla destekleyin.

→ Süpürme haznesini yukarı götürün ve emniyet çubuğuyla destekleyin.

→ Yan kaplamayı anahtarla açın.

→ Süpürme haznesini yukarı götürün ve emniyet çubuğuyla destekleyin. → Yan kaplamayı anahtarla açın.

→ Kelebek somunları sökün.
→ Tutma kolunu çıkartın.
→ Yan contayı dışarı doğru katlayın.
→ Süpürme merdanesi yuvasının sabitleme civatasını sökün ve yuvayı dışarı döndürün.
→ Döner silindiri dışarı çıkartın.

Süpürme silindirinin montaj konumu süsüş yönündedir (üstten görünüm) Not: Yeni süpürme silindirini takarken fırça nın konumuna dikkat edin.

→ Yeni süpürme silindirini takın. Süpürme silindirinin kanalları karşıdaki salıncağın eksantriklerine takılmalıdır.

Not: Yeni süpürme merdanesinin montajından sonra süpürge seviyesi yeniden ayarlanmalıdır.

Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması

Uyarı: Süpürme seviyesi fabrikada 80mm'ye ayarlanmıştır; süpürme merdanesinin aşınması durumunda kademesiz olarak ayarlanabilir.

→ Lastik hava basıncını kontrol edin.
→ Vakum fanını kapatın.
Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün.
→ Süpürge silindiri ve yan süpürge kolu (1) geriye: Süpürge silindiri içeri. Süpürge silindiri kolu (3) geriye: Süpürge silindiri iner.
→ Süpürge silindirini yakl. 10 saniye çalış- tırın.
→ Süpürge silindiri ve yan süpürge kolu (1) ortaya: Süpürge silindiri kolu (3) ileriye: Süpürge silindiri kalkar.
→ Süpürge haznesini kaldırın.
→ Cihazı geriye doğru sürün.

→ Süpürme aynasını kontrol edin.

80 - 85 mm

Süpürge aynasının şekli, 80-85 mm geniş- liğinde eşit bir kare oluşturmalıdır.

→ Aşınma ayarının tahdit civatasını (12) açın ve ayarlayın.

Tahdit yukarıya: dar süpürme seviyesi. Tahdit yukarıya: geniş süpürme seviyesi.

→ Tahdit civatasını yeniden sıkın.
→ Süpürge silindirinin süpürme seviyesini yeniden yukarıda tarif edildiği şekilde kontrol edin.

Yan fırçanın süpürge yüzeyinin kontrol edilmesi ve ayarlanması

→ Yan fırçaları kaldırın.
Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün.
→ Yan süpürgeyi kol ile indirin ve yakl. 10 saniye çalıştırın.
→ Yan fırçaları kaldırın.
→ Cihazı geriye doğru sürün.
→ Süpürme aynasını kontrol edin.

H 40 - 50 mm

Süpürme yüzeyinin genişliği 40-50 mm arasında olmalıdır.

A B A B

→ Süpürme yüzeyini iki ayar vidasıyla dü- zeltin.
→ Süpürme aynasını kontrol edin.

Yan contaların ayarlanması

TEHLIKE

Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emniyet çubuğunu her zaman yerleştirin.

→ Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın.
→ Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli).

1 2

1 Emniyet çubuğu tutucusu

2 Emniyet çubuğu

→ "Süpürme silindirinin değiştirilmesi" bölümünde açıklandığı gibi yan kaplamayı açın.
→ 6 kelebek somunu yan tutucu sacdan gevşetin.
3 somunu (SW 13) öndeki tutucu sacdan gevşetin.
→ Tabana 1 - 3 mm mesafeye gelene kadar yan contayı aşağı doğru bastırın (uzun delik).
→ Tutucu saçları vidalayın.
→ İşlemi cihazın diğer tarafından tekrarlayın.

Toz filtresinin elle temizlenmesi

→ Manuel filtre temizlemeyi çalıştırın.

Toz filtresinin kontrol edilmesi/ değiştirilmesi

⚠UYARI

Yaralanma tehlikesi!

→ Filtre sisteminde çalışırken toz koruyucu maske takın. İnce tozlarla uğraşırken güvenlik talimatlarını dikkate alın.
→ Toz filtresini filtre temizleme tuşuyla temizleyin.
→ Süpürge haznesini boşaltın.

1 Cihaz kapağının kilidi
2 Cihaz kapağı
3 Filtre kapağı
→ Kilidi açın, bunun için yıldız kollu civata-yı sökün.
→ Cihaz kapağını öne doğru katlayın.

1 Kilit, filtre kapağı (2x)
2 Filtre kapağı
→ Kilidi açın.
→ Filtre kapağını açın.

1 Çapraz kiriş
2 Toz filtresi
Toz filtresini kontrol edin, gerekirse temizleyin ya da değiştirin.

Not

Toz filtresi sadece Kärcher müşteri hizmetleri tarafından değiştirilmelidir.

→ Filtre kapağını yerleştirin ve kilitleyin.

Far ampulünü (opsiyon) değiştirin

→ Farı sökün.
→ Farı çıkartın ve soketi çekin.
Not: Soketin pozisyonlarına dikkat edin.
→ Farı dağıtin.
→ Far muhafazasını dağıtım ve lamba ünitesi sabitlenmediği için bu sırada yatay tutun.
→ Kapak braketinin kilidini açın ve ampulü çıkartın.
→ Yeni ampul takın.
→ Ters sırada toplayın.

Sinyal lambası ampulünü (opsiyon) değiştirin

Not: Sinyal lambası ampulünü değiştirmek için, sinyal lambası camını sinyal lambası muhafazasından çıkartın.

Sigortaların değiştirilmesi

FU FU FU FU FU 01 02 03 04 05 06 FU FU FU FU FU FU 07 08 09 10 11 12 1 2 2 1

1 Tirtilli somun

2 Sigorta kutusunun kapağı

→ Tırtıllı somunu sökün.
→ Sigorta kutusunun kapağını açın.
→ Sigortaları kontrol edin.
→ Arızalı sigortaları yenileyin.

Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın.

FU01 Emniyet rölesi Gaz pedali	3 A
FU02 Çok fonksiyonlu gös- terge	5 A
FU03 Pil kapatma 3 A
FU04 Sürüş yönü şalteri 3 A
FU05 Sürüş kumandası 3 A
FU06 Karıştırma sistemi 15 A
FU07 Emme sistemi kuman- dası	3 A
FU08 Tepe lambası 7.5 A
FU09 Korna 7.5 A
FU10 Aydınlatma 15 A
FU11 Cam sileceği 3 A
FU12 Sürücü kabini (opsi- yon)	10 A
FU 13* Sürüş motoru 125 A
FU 14* Elektrik motoru	100 A
FU 15* Vakum fanı	20 A

* Bu sigortalar, cihazda hata kontrolünün yapılması için yalnızca müşteri hizmetleri tarafından değiştirilebilir.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Süpürme makinesi Oturma cihazı

Tip: KM 120/250 R Bp

1.186-002.0

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 88

Garanti edi- 90

len:

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Arıza Arızanın giderilmesi
Cihaz hareket etmiyor ya da çok yavaş hareket ediyor	Sürücü koltuğuna oturun, koltuk kontak şalteri etkinleşir.
	Sürüş motoru FU 13 sigortasının müşteri hizmetleri tarafından kontrol ettirin
	Aküyü şarj edin ya da değiştirin
	Park frenini çözün
	İçeri sarılmış bantlar ve ipler açısından kontrol edin.
	Kärcher-müşteri hizmetini bilgilendirin
Hidrolikte ıslık sesi Hidrolik yağı ekleyin
Fırçalar sadece yavaş dönüyor ya da hiç dönmüyor	İçeri sarılmış bantlar ve ipler açısından kontrol edin.
	Kärcher-müşteri hizmetini bilgilendirin
Fırça bölgesindeki emme kuvveti az ya da hiç emme kuvveti yok	Filtreyi temizleyin
	Kärcher-müşteri hizmetini bilgilendirin
Cihaz toz kaldırıyor Yan contaların ayarlanması
Süpürme ünitesinde süpürülen malzeme kalıyor	Süpürge haznesini boşaltın
	Toz filtresini temizleyin
	Süpürme silindirini değiştirin
	Süpürme aynasını ayarlayın
	Süpürme haznesinin şerit contalarını değiştirin
	Süpürme silindirindeki blokajı kaldırın
	Kärcher-müşteri hizmetini bilgilendirin
Süpürme haznesi kalkmıyor ya da inmiyor	Sigortaları kontrol edin.
	Kir kabı emniyet kolunu çıkartın
	Kärcher-müşteri hizmetini bilgilendirin
Süpürme haznesi sadece yavaş dönüyor ya da hiç dönmüyor	Kärcher-müşteri hizmetini bilgilendirin
Hidrolik hareket ettirilen parçalarda çalışma arızaları	Kärcher-müşteri hizmetini bilgilendirin

Teknik Bilgiler

		KM 120/250 R Bp KM 120/250 R Bp Pack
Cihaz bilgiler
Sürüş hızı, ileri km/h 6 6
Sürüş hızı, geri km/h 3 3
Tırmanma kapasitesi (max.) -- %14 %14
Yan süpürge olmayan yüzey gücü m	^a /h 5400	5400
1 yan süpürgesi olan yüzey gücü	m^2 /h 7200	7200
Yan süpürgeleri olmayan çalışma genişliği	mm	900	900
1 yan süpürgesi olan çalışma genişliği	mm	1200	1200
Su damla korumalı koruma türü	-- IPX 3	IPX 3
Akü tam şarjlı durumdayken kullanım süresi	h	--	3,5
Elektrik sistemi
Akü kapasitesi	V, Ah	--	36, 360
Akü seti	kg	--	450
Hidrolik sistemi
Komple hidrolik sistemindeki yağ miktarı	I	25	25
Hidrolik deposundaki yağ miktarı	I	20,5	20,5
Hidrolik yağı tipi	-- HV 46	HV 46
Süpürme haznesi
Maksimum boşaltma yükseklığı mm 1400 1400
Süpürge haznesinin hacmi I 250 250
Süpürme silindiri
Döner silindir çapı mm 300 300
Döner silindir genişliği mm 900 900
Devir 1/min 325 325
Süpürme yüzeyi mm 80 80
Yan fırça
Yan süpürge çapı mm 600 600
Devir (kademesiz) 1/min 61 61
Tam kauçuk lastikler
Ön ebatlar	--	15-4,5 x 8	15-4,5 x 8
Arka ebatlar	--	15-4,5 x 8	15-4,5 x 8
Frenler
Ön tekerlekler	--	mekanik	mekanik
Arka tekerlek	--	Elektrikli	Elektrikli
Filtre ve emme sistemi
Motor düzeni	--	Cep filtre	Cep filtre
Devir 1/min 2800 2800
İnce toz filtresi filtre yüzeyi	m^2	6,0	6,0
Emme sisteminin nominal vakumu	mbar	15,5	15,5
Emme sisteminin nominal hacim akımı	m^3/h	800 800
Karıştırma sistemi	--	Elektrik motoru	Elektrik motoru
Çevre koşulları
Sıcaklık	°C	-5 ila +40	-5 ila +40
Hava nemi, çiy ile ıslanmamıştır	%	0 - 90	0 - 90
60335-2-72'a göre belirlenen değerler
Ses emisyonu
Ses basıncı seviyesi L_pA	dB(A)	70 70
Güvensizlik K_pA	dB(A)	3	3
Ses basıncı seviyesi L_WA + Güvensizlik K_WA	dB(A)	90 90
Cihaz titreşimleri
El-kol titreşim değeri	m/s^2	0,7	0,7
Yuva	m/s^2	0,5	0,5
Güvensizlik K	m/s^2	0,1	0,1
Ölçüler ve ağırlıklar
Uzunluk x Genişlik x Yükseklik	mm	2082x1250x1450	2082x1250x1450
Sağ dönme çapı	mm 1350 1350
Sol dönme çapı	mm 1350 1350
Boş ağırlık (akülü/aküsüz)	kg	750/1200	750/1200
Müsaade edilen toplam ağırlık	kg	1620 1620
İzin verilen aks yükü, ön	kg	797 797
İzin verilen aks yükü, arka	kg	823 823
Teknik değişiklik yapma hakkı saklıdır!
