SP 5 Dual - Pompa Kärcher - Ücretsiz kullanım kılavuzu

Ürün tipi	Dalgıç tahliye pompası
Marka	Kärcher
Model	SP 5 Dual
Kullanım alanı	Özel ev kullanımı
Anma gücü	500 W
Şebeke gerilimi	230-240 V
Şebeke frekansı	50 Hz
Maks. debi	9500 l/sa
Maks. basınç	0,7 bar
Maks. basma yüksekliği	7 m
Maks. daldırma derinliği	7 m
Maks. parçacık boyutu	20 mm
Ağırlık (aksesuarsız)	4,8 kg
Güç kablosu uzunluğu	10 m
Hava tahliye tertibatı	Otomatik
Çalışma modu	Otomatik (şamandıralı anahtar) / Manuel
Esnek bağlantı	Quick-Connect
Filtre sepeti	Ayarlanabilir (2 konum)
Anahtarlama yüksekliği (oto mod, yüksek konum)	255-310 mm (çalışma), 115-220 mm (durma)
Kalan su yüksekliği (manuel mod, taşıma)	25 mm
Kalan su yüksekliği (manuel mod, düz emiş)	1 mm
Bakım	Bakım gerektirmez
Donmaya karşı koruma	Cihazı tamamen boşaltın ve dondan koruyarak saklayın
Garanti	Ülke şartlarına göre, malzeme/üretim hataları

Sık sorulan sorular - SP 5 Dual Kärcher

Kärcher SP 5 Dual ile hangi sıvıları pompalayabilirim?

Tatlı su, dozajlı katkı maddeleri içeren havuz suyu, deterjan çözeltileri ve 20 mm'ye kadar parçacık içeren kirli suları pompalayabilirsiniz. Filtrelenmemiş atık sular veya agresif sıvılar için kullanmayın.

Filtre sepeti nasıl ayarlanır?

Filtre sepetinin iki konumu vardır. Değiştirmek için pompayı ayaklarınızın arasına sıkıştırın, tutamağı kavrayın ve sepeti serbest bırakmak için sağa çevirin. İstediğiniz konuma yerleştirin, ardından tutamağı sola çevirerek yerine oturtun.

Pompa çalışmaz veya aniden durursa ne yapmalıyım?

Elektrik beslemesini (sigortalar ve prizler) kontrol edin. Termik şalter atmışsa, pompayı fişten çekin, soğumaya bırakın, emiş alanını temizleyin ve kuru çalıştırmaktan kaçının.

Otomatik mod nasıl çalışır?

Şamandıralı anahtar su seviyesine göre çalıştırma ve durdurmayı kontrol eder. Gözetimsiz kullanım için şamandırayı yüksek konuma ayarlayın. Pompa, şamandıra yükseldiğinde çalışır ve düştüğünde durur.

Manuel modda minimum kalan su yüksekliği nedir?

Manuel modda sepet « düz emiş » konumunda iken kalan su yüksekliği 1 mm'ye kadar düşebilir. « Kirli ve temiz su taşıma » konumunda ise 25 mm'dir. Manuel modda pompayı asla gözetimsiz bırakmayın.

Pompayı sürekli kullanabilir miyim?

Hayır, cihaz kesintisiz çalışma için uygun değildir (örn. çeşme pompası veya kalıcı tahliye istasyonu). Sadece geçici pompalama işlemleri için kullanın.

Pompa dondan nasıl korunur?

Kullanımdan sonra pompayı ve hortumu tamamen boşaltın. Kurumaya bırakın ve dondan korunan bir yerde saklayın. Donma cihaza zarar verebilir.

Hangi aksesuarlar ve yedek parçalar önerilir?

Güvenlik ve düzgün çalışmayı sağlamak için yalnızca orijinal Kärcher aksesuarları ve yedek parçalarını kullanın. Bunları www.kaercher.com adresinden sipariş edebilirsiniz.

Quick-Connect açılmaz veya kapanmazsa ne yapmalıyım?

Takılabilir sistem muhtemelen kirlenmiştir. Klipsi çıkarın, iyice temizleyin ve tekrar takın.

Pompa debisi nasıl optimize edilir?

Maksimum debi için kısa ve büyük çaplı bir hortum kullanın, basma yüksekliğini azaltın ve aksesuarlardan kaynaklanan basınç kayıplarını en aza indirin.

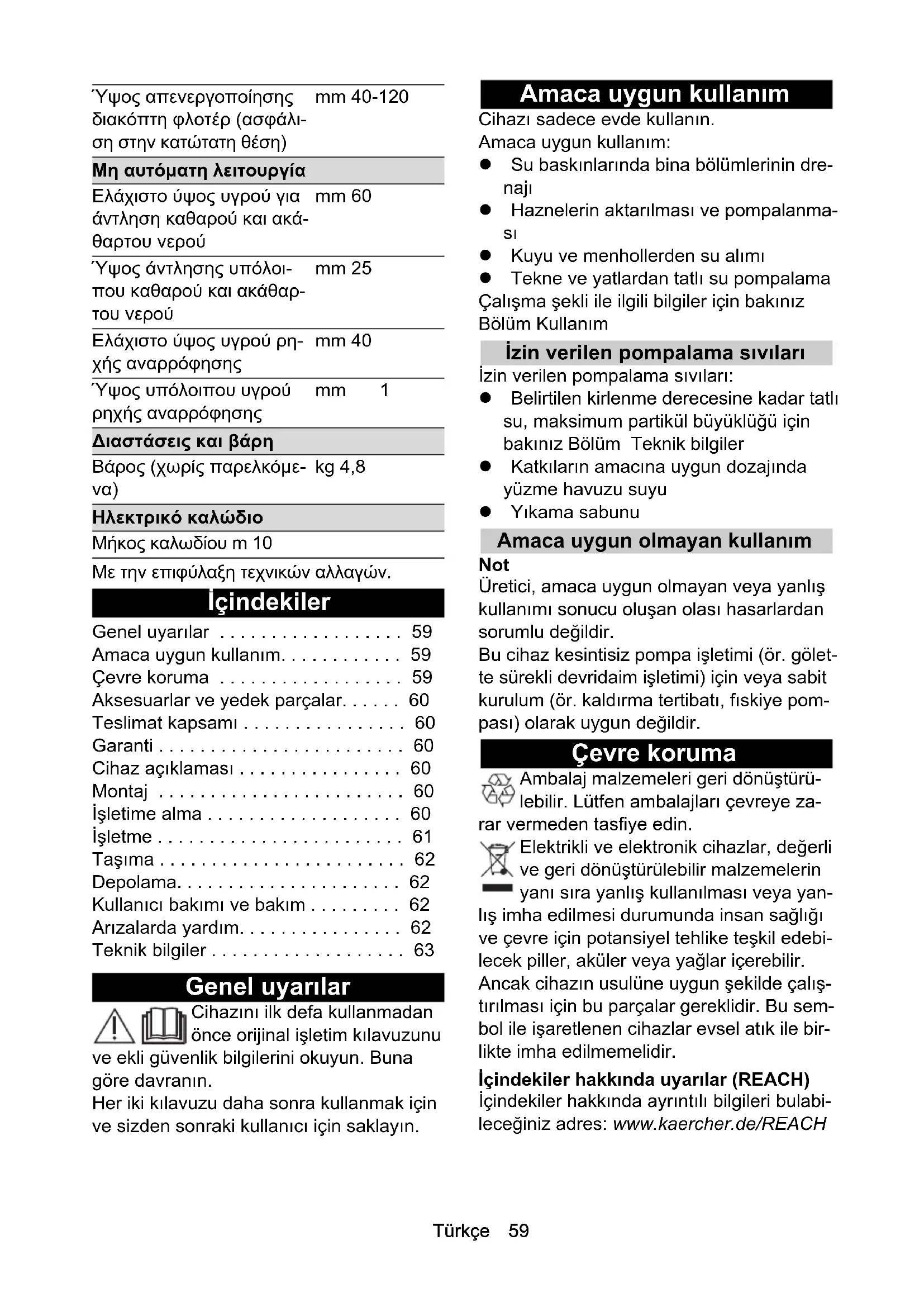

KULLANIM KILAVUZU SP 5 Dual Kärcher

Amaca uygun kullanım. 59

Çevre koruma 59

Aksesuarlar ve yedek parçalar.....60

Teslimat kapsamı 60

Garanti 60

Cihaz açıklaması 60

Montaj 60

İşletime alma 60

işletme 61

Taşıma 62

Depolama.... 62

Kullanıcı bakımı ve bakım 62

Arizalarda yardım. 62

Teknik bilgiler 63

Genel uyarılar

Cihazını ilk defa kullanmadan önce orijinal işletim kılavuzunu

ve ekli güvenlik bilgilerini okuyun. Buna göre davranın.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Cihazı sadece evde kullanın.

Amaca uygun kullanım:

• Su baskınlarında bina bölümlerinin dre-najı
• Haznelerin aktarılması ve pompalanması
• Kuyu ve menhollerden su alımı
• Tekne ve yatlardan tatlı su pompalama Çalışma şekli ile ilgili bilgiler için bakınız Bölüm Kullanım

İzin verilen pompalama sıvıları

İzin verilen pompalama sıvıları:

• Belirtilen kirlenme derecesine kadar tatlı su, maksimum partikül büyüklüğü için bakınız Bölüm Teknik bilgiler
• Katkıların amacına uygun dozajında yüzme havuzu suyu
• Yıkama sabunu

Amaca uygun olmayan kullanım

Not

Üretici, amaca uygun olmayan veya yanlış kullanımı sonucu oluşan olası hasarlardan sorumlu değildir.

Bu cihaz kesintisiz pompa işletimi (ör. gölette sürekli devridaim işletimi) için veya sabit kurulum (ör. kaldırma tertibatı, fiskiye pompası) olarak uygun değildir.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zaermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yan-

lis imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir.

Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalaj üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklanmaktadır. Modele göre teslima- tın içeriğinde farklılıklar olabilir (bakınız ambalaj).

Şekiller için bakınız grafik sayfası

Şekil A

①Taşıma kulpu
②Fişli şebeke bağlantı kablosu
③ Otomatik hava boşaltma tertibatı
④ Quick-Connect hortum bağlantısı
⑤Bağlantı ağzı
⑥Şamandıra şalteri kilitleme fonksiyonu
⑦Şamandıra şalteri yükseklik ayarı
⑧Şamandıra şalteri
⑨ Filtre sepeti ayarı
⑩ Filtre sepeti

Montaj

Hortum montaji

Not

Pompalama gücü, hortum ne kadar kısa ve hortum çapı ne kadar büyük olursa o kadar yüksek olur.

Bağlantı ağzı cihazla birlikte verilir.

1. Hortum pensesini hortumun üzerine itin. Şekil B

2. 34 " veya 1" çaplı bir hortumun kullanılması:

a Pompa bağlantı parçasını (bakınız Bölüm Aksesuarlar ve yedek parça-lar) bağlantı ağzına vidalayın.
b Pompa bağlantı parçasını seçilen hortum çapına göre kanallarda kısaltın. Debi miktarı arttırılır.
c Hortumu pompa bağlantı parçasına takın.

1. 1 ^1/4 " çaplı bir hortum kullanıldığında hortumu bağlantı ağzına itin.

2. Hortumu bir hortum pensesiyle bağlantı ağzına sabitleyin.

İşletime alma

TEDBIR

Uygun olmayan taşıma

Yaralanma ve zarar görme tehlikesi

Pompayı kablo veya hortumdan tutarak taşımayın.

1. Bağlantı ağzını Quick-Connect bağlantı- sına takın.
   Hortum bağlanmıştır.

2. Şamandıra şalterini yükseklik ayarına ki-litleyin.

Şekil C

1. Pompayı pompalama sıvısının içine konumlandırın:

2. Taşıma kulpuna bir ip bağlayın ve pompayı daldırın.

3. Pompayı sağlam bir zemin üzerine yatay olarak yerleştirin. Çamurlu zeminde stabilizasyon için bir tuğla veya benzer bir nesne kullanın.

4. Emiş alanının bloke edilmemesine dikkat edin.

işletme

Otomatik hava boşaltma

Düşük sıvı seviyesinde emilen veya pom- panın içinde bulunan hava otomatik hava boşaltma tertibatı üzerinden sızabilir. Hava- nın yanında sıvı da çıkabilir.

Şekil D

Filtre sepetinin ayarı

Filtre sepeti 2 konumda çalıştırılabilir.

Şekil E

	Kirli ve temiz su nakliBu filtre sepeti konumunu pompalama işleminin başında öneririz,çünkü pompanın en büyük pompalama gücü buradadır.
	Düz vakumlamaBu filtre sepeti konumunda manuel işletmede 1 mm artık sıvı seviyesine kadar düz vakumlama mümkündür.

1. Pompayı zemine yerleştirin.
2. Pompayı ayaklarının arasına sıkıştırın ve taşıma kulpundan tutun.
3. Filtre sepetinin kilidini kulpu sağa döndürerek açın.
4. Filtre sepetini istenen konuma getirin.
5. Filtre sepetinin kilidini kulpu sola döndürerek kilitleyin.

Otomatik işletim

Şamandıra şalteri otomatik işletimde pompalama işlemine otomatik olarak kumanda eder.

Şamandıra şalteri yükselen sıvı seviyesi nedeniyle açma yüksekliğine ulaştığında pompa açılır.

Şamandıra şalteri düşen sıvı seviyesi nedeniyle kapatma yüksekliğine ulaştığında pompa kapanır.

Şamandıra şalterinin hareket serbestliği sağlanmalıdır.

Not

Şalt yükseklikleri aşağıdaki dilere göre değişir:

• Şamandıra şalterinin konumu
• Şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablo uzunluğu.

Kablo uzunluğu en az 2,5 cm olmak zorundadır. Ayarlı kablo uzunluğunu korumanızı öneririz.

Şalt yükseklikleri bilgisi için bakınız Bölüm Teknik bilgiler.

1. Şamandıra şalterini yükseklik ayarı üzerinden ve şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablo uzunluğunu ayarlayın.

Not

Pompa gözetimsiz şekilde işletilirse pompanın güvenilir bir şekilde kapanma- sını sağlamak için şamandıra şalterini en üst konuma ayarlayın.

Şekil F

Şamandıra şalteri en alt konuma ayarlanırsa şamandıra şalteri ile kilitleme fonksiyonu arasındaki kablo uzunluğunu 2,5 cm olarak ayarlayın, kablodaki işarete bakınız.

Şekil G

1. Filtre sepetini "Kirli ve temiz su nakli" konumuna getirin.
2. Şebeke fişini prize takın.

Manuel işletme

Manuel işletmede pompa açık kalır.

Artık sıvı seviyesine (bakınız Bölüm Teknik bilgiler) sadece manuel işletmede ulaşılabilir.

DIKKAT

Kuru çalışmadan dolayı pompada zarar meydana gelebilir

Daha yüksek aşınma

Pompayı manuel işletmede gözetimsiz bırakmayın.

Kuru çalışmada pompayı kapatın.

1. Şamandıra şalterini burnu yukarı bakar şekilde kilitleme fonksiyonunda sabitleyin.

Şekil H

1. Filtre sepetini sıvı seviyesine göre istenen konuma getirin (asgari sıvı seviyesi ve artık sıvı seviyesi için bakınız Bölüm Teknik bilgiler).
2. Şebeke fişini prize takın.

Pompalama miktarının optimizasyonu

Aşağıdaki durumlarda pompalama miktarı daha büyük olur:

• Pompalama yüksekliği ne kadar düşük olursa
• Kullanılan hortumun çapı ne kadar büyük olursa
• Kullanılan hortum ne kadar kısa olursa
• Bağlı aksesuarlar ne kadar az basınç kaybına yol açarsa

İşletmenin sonlandırılması

1. Cihazı kirlerden arındırın.

2. Temiz su pompalayın.

3. Pompayı yıkayın.

4. Quick-Connect tuşuna basın ve bağlantı ağzını çekip çıkarın.

Şekil I

Hortum çıkarılmıştır.

1. Gerekirse Quick-Connect ve hortumdaki kalıntıları giderin.

2. Şebeke fişini prizden çekin.

Taşıma

- Cihazı taşıyın.

• Cihazı taşıma kulpundan kaldırın ve taşıyın.
• Taşıma kulpunun ucuna bir ip bağlayın ve cihazı ipten kaldırın ve taşıyın.

- Cihazı araç içinde taşıyın.

- Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

DIKKAT

Don tehlikesi

Tamamen boşaltılmamış cihazlar don nedeniyle tahrip edilebilir.

Cihazı ve aksesuarları tamamen boşaltın.

Cihazı dona karşı koruyun.

1. Pompayı tamamen boşaltın.
2. Pompa ve hortumun kurumasını bekle- yin.
3. Pompayı dondan korunan bir yerde mu-hafaza edin.

Kullanıcı bakımı ve bakım

Cihaz bakım gerektirmez.

Arizalarda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

Pompa çalışıyor, pompalamıyor

Pompada hava var.

1. Şebeke fişini sıvı emilene kadar birkaç kez prizden çekin ve takın.

Emiş alanı tıkalıdır.

1. Şebeke fişini prizden çekin.

2. Emiş alanını temizleyin.

Sıvı seviyesi manuel işletmede çok düşük.

1. Pompayı pompalama sıvısına olabildiğince derine daldırın, bakınız Bölüm.

Pompa çalışmıyor veya işletim sırasında aniden duruyor

Akım beslemesi kesilmiştir.

1. Sigortaları ve elektrik bağlantılarını kontrol edin.

Termo korumalı şalter aşırı ısınma nedeniy-le pompayı kapatmıştır.

1. Şebeke fişini prizden çekin.
2. Pompanın soğumasını bekleyin.
3. Emiş alanındaki kir partiküllerini giderin.
4. Emiş alanını temizleyin.
5. Pompanın kuru çalışmasını önleyin.
   Kir partikülleri emiş alanını bloke eder.
6. Şebeke fişini prizden çekin.
7. Emiş alanını temizleyin.

Pompalama gücü azalıyor

Emiş alanı tıkalıdır.

1. Şebeke fişini prizden çekin.

2. Emiş alanını temizleyin.

Pompalama gücü çok düşük

Maksimum pompalama yüksekliği aşılmıştır.

Hortum çapı ve hortum uzunluğu yanlış seçilmiştir.

• Maksimum pompalama yüksekliğine dikkat edin, bakınız Bölüm Teknik bilgiler.
• Gerekirse daha büyük bir hortum çapı veya daha kısa bir hortum uzunluğu seçin, bakınız Bölüm Pompalama miktarının optimizasyonu.

Quick-Connect açılmıyor veya kapanmıyor

Geçme sistemi kirlenmiştir.

1. Klipsi çıkarın.
2. Klipsi temizleyin.
3. Klipsi monte edin.

Filtre sepeti hareket ettirilemiyor.

Filtre sepeti kirlenmiş.

1. Kilitleme vidalarını bir tornavidayla gevşetin.
2. Filtre sepetini çıkarın.
3. Filtre sepetini temizleyin.
4. Filtre sepetini monte edin.

Teknik bilgiler

Elektrik bağlantısı
Şebeke gerilimi V 230-		240
Şebeke frekansı Hz 50
Nominal güç W 500
Cihaz performans verileri
Pompalama miktarı (maks.)	l/h 9500
Basınç (maks.) bar 0,7
Pompalama yüksekliği (maks.)	m	7
Dalma derinliği (maks.)	m	7
İzin verilen pompalama sı- mm vılarının partikül büyüklüğü (maks.)		20

Otomatik işletim
Şamandıra şalteri açma yüksekliği (en üst konum kilitleme fonksiyonu)	mm	255-310
Şamandıra şalteri kapatma yüksekliği (en üst konum kilitleme fonksiyonu)	mm	115-220
Şamandıra şalteri açma yüksekliği (en alt konum kilitleme fonksiyonu)	mm	155-210

Şamandıra şalteri kapat- mm 40-120 ma yüksekliği (en alt ko- num kilitleme fonksiyonu)

Manuel işletme

Kirli ve temiz su nakli as-gari sıvı seviyesi	mm	60
Kirli ve temiz su nakli artıksıvı seviyesi	mm	25
Düz vakumlama asgarisıvı seviyesi	mm	40
Düz vakumlama artıksıvıseviyesi	mm	1

Ebatlar ve ağırlıklar

Ağırlık (aksesuarlar hariç) kg 4,8
Güç kablosu
Kablo uzunluğu	m	10

Teknik değişiklik hakkı saklıdır.
