KULLANIM KILAVUZU CUTFOX 10 Phoenix Contact

Orijinal işletme talimatları

CUTFOX 10 Otomatik Kesme Cihazının İşletimi

UM TR CUTFOX 10, Revizyon 06

2024-09-27

Bu kılavuzun geçerli olduğu ürünler:

Tanım Bu seri numarasından itibaren Ürün numarası

CUTFOX 10 231000 1206829

Içerik tablosu

1 Güvenliğiniz için ....5

1.1 Uyarı notlarının tanımlaması......5
1.2 Kullanıcıların yeterliliği......5
1.3 Ürünün uygulama alanı 6
1.3.1 Kullanım amacı ....6
1.3.2 Üründe değişiklik yapılması ......6

2 CUTFOX 10 İşletimi ....7

2.1 Teslimat kapsamı ve genel bakış....7
2.2 CUTFOX 10 cihazının kurulumu ....8
2.3 Kablonun bağlanması ve yerleştirilmesi....9
2.4 Otomatik kablo kesme 10
2.5 Bir PC ile kesme işlerini planlama....11
2.6 Manuel olarak kablo kesme 13
2.7 Kesme işleminden çıkış....13

3 Sorun giderme 14

3.1 Ekrandaki hata mesajları.... 14
3.2 Kesme uzunluğu yanlış....15
3.3 Kablo taşıma hızının ayarlanması 15

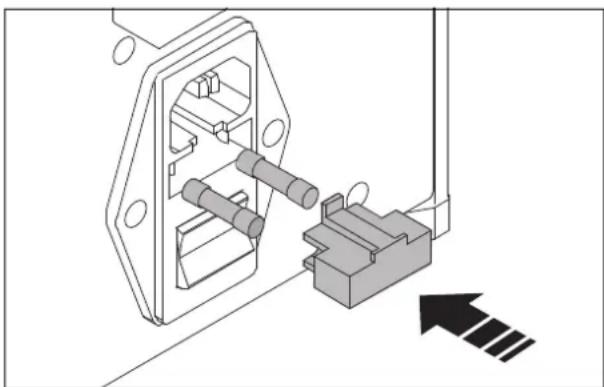

3.4 CUTFOX 10 açılmıyor 16

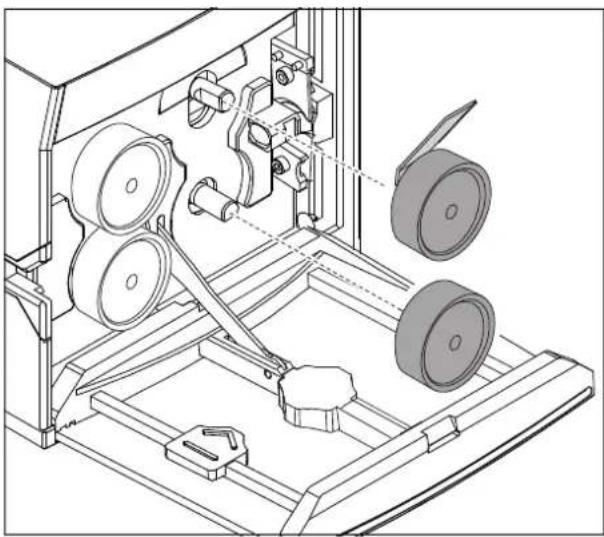

3.5 Makaraların ayarlanması veya değiştirilmesi 17
3.6 Kesicilerin değiştirilmesi 18

A Ek....19

A 1 Sipariş bilgisi....19
A 2 Teknik veriler....19
A 4 Birleşik Krallık uygunluk....20

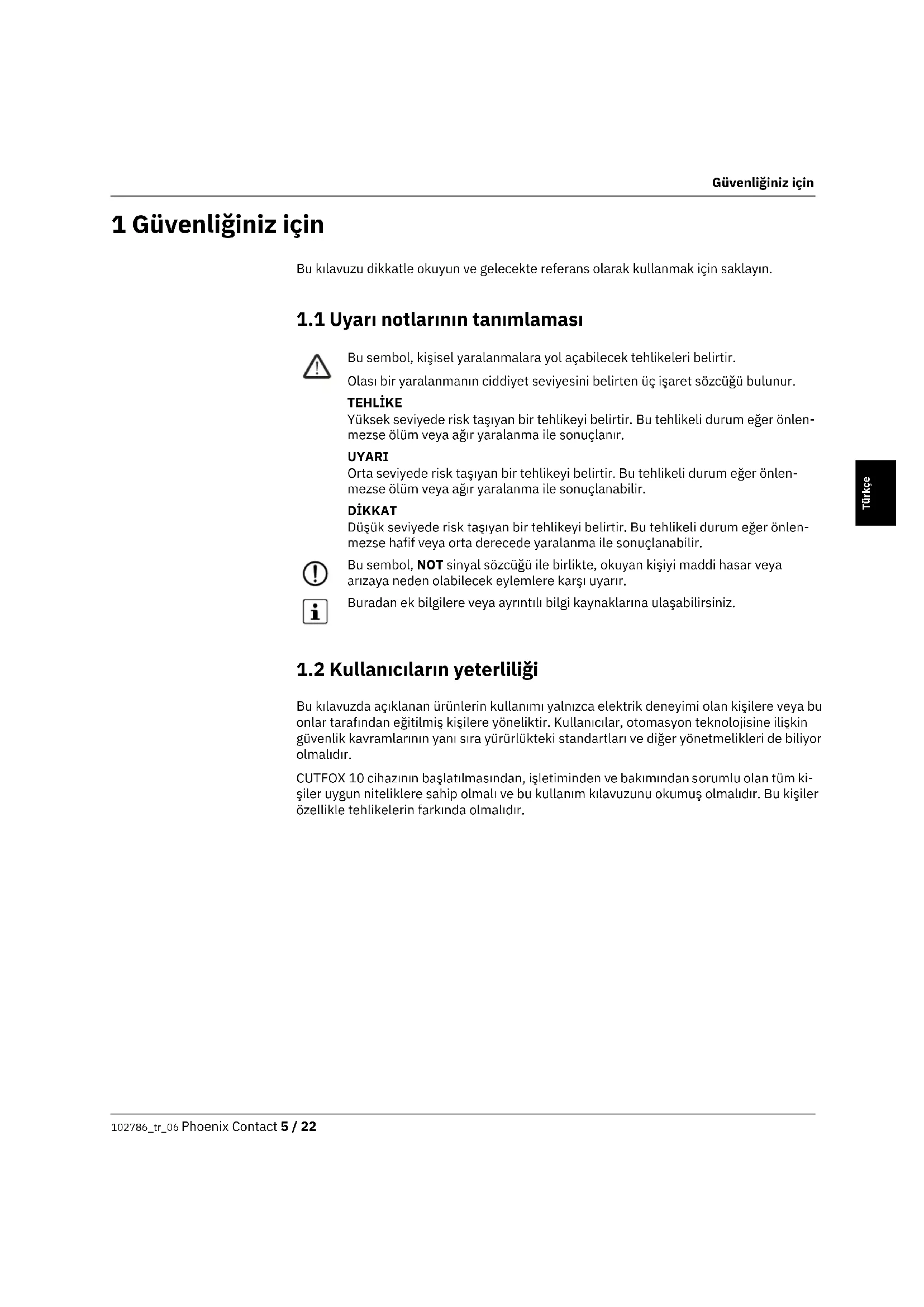

1 Güvenliğiniz için

Bu kılavuzu dikkatle okuyun ve gelecekte referans olarak kullanmak için saklayın.

1.1 Uyarı notlarının tanımlaması

Bu sembol, kişisel yaralanmalara yol açabilecek tehlikeleri belirtir.

Olası bir yaralanmanın ciddiyet seviyesini belirten üç işaret sözcüğü bulunur.

TEHLİKE

Yüksek seviyede risk taşıyan bir tehlikeyi belirtir. Bu tehlikeli durum eğer önlenmezse ölüm veya ağır yaralanma ile sonuçlanır.

UYARI

Orta seviyede risk taşıyan bir tehlikeyi belirtir. Bu tehlikeli durum eğer önlenmezse ölüm veya ağır yaralanma ile sonuçlanabilir.

DİKKAT

Düşük seviyede risk taşıyan bir tehlikeyi belirtir. Bu tehlikeli durum eğer önlenmezse hafif veya orta derecede yaralanma ile sonuçlanabilir.

Bu sembol, NOT sinyal sözcüğü ile birlikte, okuyan kişiyi maddi hasar veya arızaya neden olabilecek eylemlere karşı uyarır.

Buradan ek bilgilere veya ayrıntılı bilgi kaynaklarına ulaşabilirsiniz.

1.2 Kullanıcıların yeterliliği

Bu kılavuzda açıklanan ürünlerin kullanımı yalnızca elektrik deneyimi olan kişilere veya bu onlar tarafından eğitilmiş kişilere yöneliktir. Kullanıcılar, otomasyon teknolojisine ilişkin güvenlik kavramlarının yanı sıra yürürlükteki standartları ve diğer yönetmelikleri de biliyor olmalıdır.

CUTFOX 10 cihazının başlatılmasından, işletiminden ve bakımından sorumlu olan tüm kişiler uygun niteliklere sahip olmalı ve bu kullanım kılavuzunu okumuş olmalıdır. Bu kişiler özellikle tehlikelerin farkında olmalıdır.

1.3 Ürünün uygulama alanı

1.3.1 Kullanım amacı

CUTFOX 10 otomatik kesme cihazı, kablolar, litz telleri, daralan makaronları ve benzerlerini keser ve özellikle seri üretime uygundur.

CUTFOX 10, 8 mm çapa kadar kabloları, litz tellerini, daralan makaronları ve benzerlerini kesmek için özel olarak tasarlanmıştır.

Maksimum 10 mm ^2 kesite kadar ince çok telli bakır litz telleri ve 2,5 mm ^2 tek damar bakır kablolar uygundur. Kesiciye zarar verebileceğinden, çelik kablolar veya benzerleri asla kullanılmamalıdır.

CUTFOX 10 üzerinde yapılacak kasıtlı değişiklikler güvenlik nedenleriyle yasaktır.

İstediğiniz uzunluğu ve kablo sayısını klavye aracılığıyla doğrudan CUTFOX 10 cihazına gibrebilir veya birlikte verilen yazılım aracılığıyla PC'de belgeleyebilir ve CUTFOX 10 cihazına yükleyebilirsiniz.

Emniyet sembolü

Kullanıcının olası tehlikelere karşı uyarıldığından emin olmak için emniyet sembolünü asla çıkarmayın, hasar vermeyin veya üzerini kapatmayın (Şekil 2-1 içinde 6).

UYARI: Kesilme ve ezilme tehlikesi

Parmağınızı kesinlikle çıkış slotuna sokmayın. Çıkış slotunu kurcalamayın.

1.3.2 Üründe değişiklik yapılması

Operatörün güveliği için ön kapak monte edilmiştir. Hiçbir koşulda değişiklik yapmayın, sökmeyin veya dönüştürmeler yoluyla köprülemeyin.

CUTFOX 10 cihazını yalnızca ön kapak kapalıyken işletin.

Bakım çalışmalarına başlamadan önce şebeke fişini çekin.

Muhafazanın içinde yabancı cisim olmadığından emin olun.

Yalnızca Phoenix Contact orijinal yedek parçalarını kullanın.

Cihazın donanımında ve yazılımında değişiklik yapılmasına izin verilmez.

Yanlış işletim veya cihaz üzerinde değişiklik yapılması, güvenliğinizi tehlikeye atabilir veya cihaza zarar verebilir. Cihazı kendiniz onarmayın. Cihazın bozulması halinde, lütfen Phoenix Contact ile iletişime geçin.

2 CUTFOX 10 İşletimi

2.1 Teslimat kapsamı ve genel bakış

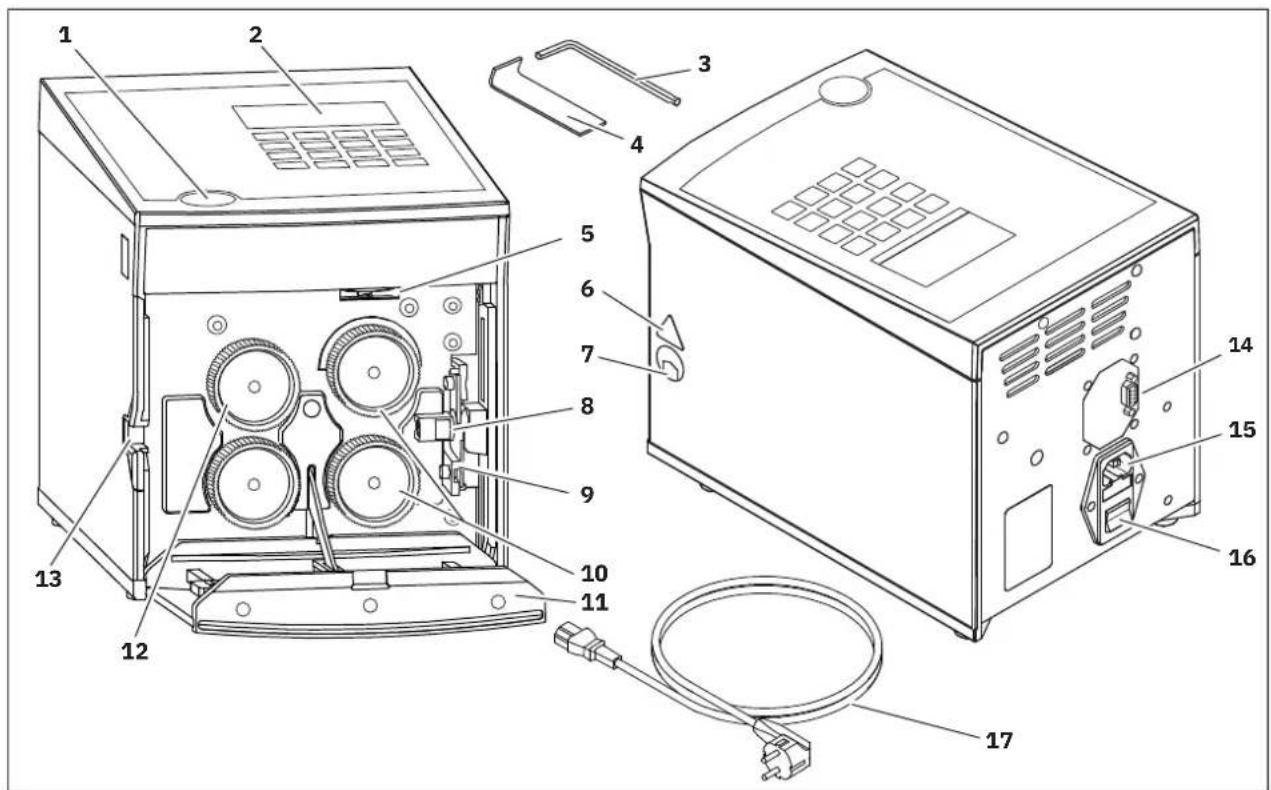

Şekil 2-1 Teslimat kapsamı ve işletim bileşenlerine genel bakış

1 Kapak açıcı
2 Ekran ve klavye
3 Alyan anahtari, boyut 3
4 Çıkarma kancası
5 Ayar vidası
6 Emniyet sembolü
7 Çıkış slotu
8 Kablo kılavuzu
9 Kesici

10 Tahrik makaraları
11 Ön kapak
12 Ölçüm makarası
13 Yerleştirme slotu
14 RS-232 arabirimi
15 Şebeke sigortaları bulunan şebeke bağlantısı
16 Açma/Kapama anahtarı
17 Güç kablosu

2.2 CUTFOX 10 cihazının kurulumu

Montaj konumuna yönelik gereklilikler

NOT: İşletim ve depolama sırasında aşağıdakilerden kaçının

Cihazı yalnızca mümkün olduğunca tozsuz, kuru ve sıçrayan suya dayanıklı konumlarda işletin. Yüksek ısı seviyelerine, doğrudan güneş ışığına veya düşük sıcaklıklara maruz kalan yerlerden kaçının (çalışma sıcaklığı aralığı: 15°C ... 35°C).

CUTFOX 10 üzerine sıvı dökmeyin.

CUTFOX 10 cihazını güçlü titreşimlere veya darbelere maruz bırakmayın.

Cihaz soğuk bir yerden sıcak bir konuma taşınırsa yoğuşma oluşabilir.

CUTFOX 10 ürününü kullanmadan önce ön kapağı açın ve yoğuşmanın buharlaşmasına izin verin.

Cihaz düz ve yatay bir yüzey üzerine kurulmalıdır.

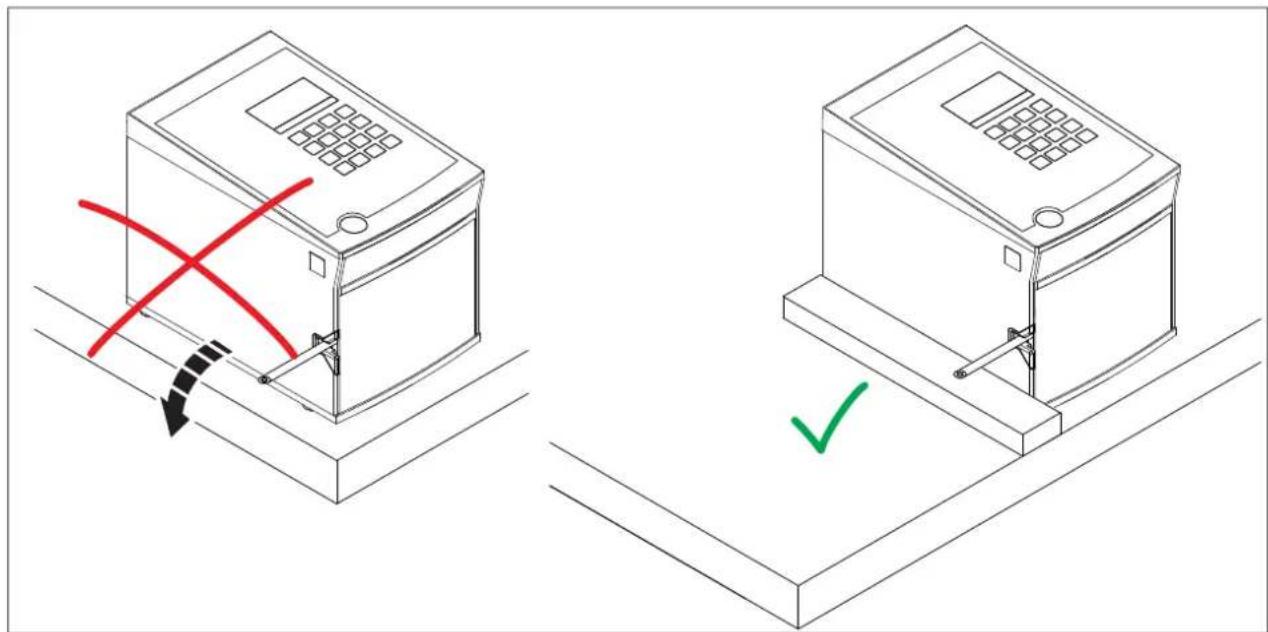

Şekil 2-2 CUTFOX 10 cihazını sabitleme örneği

- CUTFOX 10 cihazını çalışma yüzeyinden kaymayacak şekilde ayarlayın. Kaymayan bir mat kullanın veya CUTFOX 10 cihazını Şekil 2.3 (sağ) ile gösterildiği gibi sabitleyin.

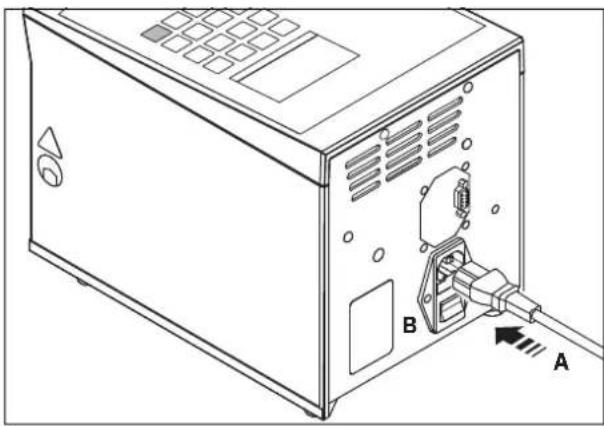

2.3 Kablonun bağlanması ve yerleştirilmesi

• Güç kablosunu bağlayın (A).

- CUTFOX 10 cihazını şebeke anahtarı (B) (I üzerine basarak) ile açın.

Ekran ve kırmızı "stop" LED'i yanar.

Kablonun yerleştirilmesi

- Kapak açıcıya (A) basın ve ön kapağı (B) açın Makaralar yükseltilir.

- Kabloyu makaraların arasına yerleştirin ve kablo kılavuzundan geçirip çıkış slotundan (C) dışarı çekin.

- Ön kapağı kapatın.

Makaralar kabloyu sıkıca sıkıştırır.

Çok yumuşak veya sert malzeme kesiyorsanız tahrik makaralarının sıkıştırma basıncını değiştirmeniz önerilir (bkz. sayfa 17).

Ölçü biriminin milimetre veya inç olarak ayarlanması

Varsayılan ölçü birimi milimetredir

- Bu ekran görüntülene kadar "mode" butonunu yaklaşık altı saniye basılı tutun.

- mm/inç ayarı için "4" tuşuna basın.

Güncel olarak kullanımda olan ölçü birimi çerçevelidir (burada mm'dir).

- "2" tuşu ölçü birimini milimetre olarak ayarlar. "8" tuşu ölçü birimini inç olarak ayarlar.

- Değeri kaydetmek ve mod seçimine geri dönmek için "enter" tuşuna basın.

"mode" butonu ile ayarı kaydetmeden mod seçimine geri dönebilirsiniz.

2.4 Otomatik kablo kesme

CUTFOX 10, girilen miktarı belirli bir uzunlukta otomatik olarak keser. Bu, varsayılan moddur ve makine açıldığında etkin olur.

• CUTFOX 10 cihazını açın.
• Kabloyu açıklanan biçimde yerleştirin (bkz. sayfa 9).
• Bu moda geçmek için "mode" butonuna ve ardından "1" tuşuna basın.

Uzunluk (mm veya inç, bkz. sayfa 9)

Kesme sayısı

Yapılacak (Kalan kesme sayısı)

Parametrelerin girilmesi

• "0" ile "9" arasındaki tuşları kullanarak kesme uzunluğunu ve sayısını girin.
• Değerlerin üzerine yazabilir veya "C" tuşuyla değerleri silebilirsiniz.
• İnç cinsinden girişler için ondalık basamaklar kullanılabilir.
• "enter" tuşunu kullanarak bir sonraki satıra geçin.

Kablonun kesilmesi • "start" butonuna basın. Yeşil LED yanar.

Ardından kablo otomatik olarak kesilir.

Kabloyu duraklatma veya durdurma

• Kesme işlemine ara verilebilir. Bunu yapmak için "stop" butonuna basın. Kırmızı "stop" LED'i yanıp söner.
• Kesme işlemine devam etmek için "start" butonuna basın.
• Kesim işlemini durdurmak istiyorsanız, "stop" butonunu en az iki saniye basılı tutun. Kalan göstergesi "0000" olarak ayarlanır.

Kesme tamamlandı

Kesme tamamlandığında ekrandaki Yapılacak göstergesi "0000" olur ve bir onay işareti görüntülenir.

Uzunluk ve sayı tekrar girilebilir.

Modların değiştirilmesi • Mod seçimine geri dönmek için "mod" tuşuna basın.

2.5 Bir PC ile kesme işlerini planlama

PC'de kesme işleri oluşturmak için CUTSOFT yazılımını kullanabilirsiniz. Veri kayıtları, istenilen sayı ve uzunluk hakkındaki bilgilerin yanı sıra kablonun tanımını da içerir. Daha sonra bu veri kayıtları, CUTFOX 10 cihazı tarafından sırayla işlenir. Maksimum 100 veri kaydı (kesme işleri) bulunan 20 adete kadar projeyi (listeler) saklayabilir ve işleyebilirsiniz.

CUTSOFT yazılımı şu adresten indirilebilir: phoenixcontact.com/product/1206829

• CUTSOFT yazılımını bir PC'ye kurun.
- Birbirine bağlamadan önce CUTFOX 10 cihazını ve PC'yi kapatın.
- CUTFOX 10 cihazını, RS-232 kablosu kullanarak PC'ye bağlayın. RS-232 arabirimi CUTFOX 10 cihazının arka tarafındandır. Uyumlu bir adaptör kablosu aksesuar olarak sipariş edilebilir.
- CUTFOX 10 cihazını ve PC'yi tekrar açın.
- PC'de CUTSOFT yazılımını kullanarak kesim işleri oluşturun.
- Uygun moda geçin.

Bunu yapmak için "mode" butonuna ve ardından "2" tuşuna basın.

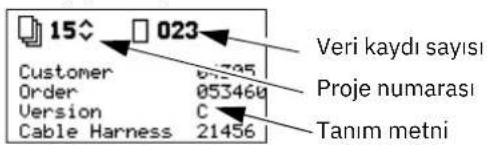

15 023 Customer Order Version Cable Harness Veri kaydi sayısı 053460 C 21456 Proje numarası Tanım metni

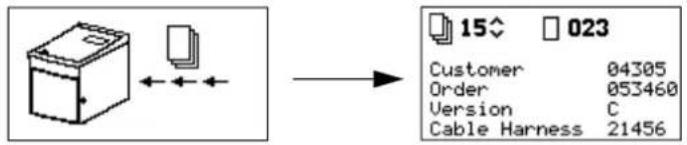

Projeyi CUTFOX 10 cihazına yükleme

- İstediğiniz projeyi yazılım yardımıyla CUTFOX 10 cihazına yükleyin.

Proje CUTFOX 10 cihazına yüklenirken ekranda bir görüntü belirir. Yükleme tamam-landığında, ekranda proje seçimi sayfası görüntülenir.

Proje seçimi • Proje numarasını seçin.

"2" tuşu bu sayıyi azaltır.

"8" tuşu bu sayıyi artırır.

- Seçimi onaylamak için "enter" tuşuna basın.

Ardından seçilen proje için ayarlar görüntülenir.

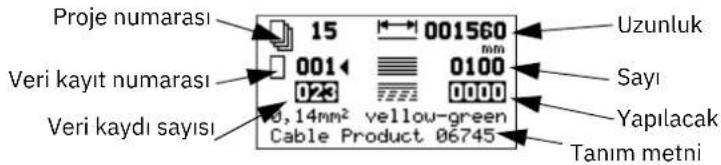

Proje numarası 15 001560 mm Uzunluk Veri kayıt numarası 001 0100 023 0000 Sayı Veri kaydı sayısı 0, 14mm² vellow-green Cable Product 06745 Yapılacak Tanim metni

Projeyi silme

- Eğer geçerli projeyi silmek isterseniz "stop" butonunu en az iki saniye basılı tutun. Ek-randa aşağıdaki görüntü belirir.

• Projeyi silmek ve proje seçimine dönmek için "2" tuşuna basın.
• Projeyi silmeden, proje seçimine dönmek için "enter" tuşuna basın.

Ayarların değiştirilmesi

Proje seçiminde gösterilen uzunluk ve sayı değerleri düzenlenebilir. Değişiklikler, proje değiştirilene veya kapatılana kadar kalır. Kalıcı değişiklikler PC'de konfügre edilmeli ve CUTFOX 10 cihazına yüklenmelidir.

Örnek: Bir veri kaydında şu anda ihtiyaç duyduğunuzdan daha fazla kablo kesilecek. Klavye aracılığıyla sayıyı azaltın. Ancak bu veri kaydı bir sonraki çağrılışında, ilk oluşturul-duğunda kullanılan yüksek sayı ile yüklenecektir.

• "0" ile "9" arasındaki tuşlarla bir veri kaydı seçin.
• Değerlerin üzerine yazabilir veya "C" tuşuyla değerleri silebilirsiniz.
• "enter" tuşunu kullanarak bir sonraki satıra geçin.
• "0" ile "9" arasındaki tuşları kullanarak kesme uzunluğunu ve sayısını girin.
• İnç cinsinden girişler için ondalık basamaklar kullanılabilir.

Kablonun kesilmesi

• Kabloyu açıklanan biçimde yerleştirin (bkz. sayfa 9).
• "start" butonuna basın. Yeşil LED yanar. CUTFOX 10, görüntülenen veri kaydını işler.

Kabloyu duraklatma veya durdurma

- Kesme işlemine ara verilebilir. Bunu yapmak için "stop" butonuna basın. Kırmızı "stop" LED'i yanıp söner ve aşağıdaki ekran görüntülenir.

• Kesme işlemine devam etmek için "start" butonuna basın.
• Kesmeyi durdurmak için "mode" butonuna basarak başka bir veri kaydına geçin veya projeyi kapatın.

Proje sonu Aşağıdaki ekran görüntülendiğinde kesme işlemi tamamlanmıştır.

• Proje seçimine geri dönmek için "enter" tuşuna basın.
• Tamamlanan projeyi silmek ve proje seçimine geri dönmek için "C" tuşuna basın.

2.6 Manuel olarak kablo kesme

Kablo, buton komutları kullanılarak hareket ettirilebilir ve kesilebilir.

• Kabloyu açıklanan biçimde yerleştirin (bkz. sayfa 9).
• CUTFOX 10 cihazını açın.
• Bu moda geçmek için "mode" butonuna ve ardından "3" tuşuna basın.

Taşınan uzunluk (mm veya inç, bkz. sayfa 9)

Kesme

Kablonun kesilmesi • İstenen kablo uzunluğuna ulaşana kadar "6" tuşuna basın.

- Kabloyu kesmek için "2" tuşuna basın.

Uzunluğun silinmesi

- Ayarlanan uzunluğu silmek için "C" tuşuna basın.

Modların değiştirilmesi • Mod seçimine geri dönmek için "mod" tuşuna basın.

2.7 Kesme işleminden çıkış

• Kesilecek başka kablo kalmadığında şebeke anahtarını kapatın (0'a basın).
• Ön kapağı açın ve kabloyu çıkarın.

3 Sorun giderme

3.1 Ekrandaki hata mesajları

Tablo 3-1 Hata mesajları ve çözümleri

Ekran Nedeni Çözüm
	Ön kapak açık. • Ön kapağı kapatın.
Hata, motora enerji geldiği halde ölçüm makaraları dönmediğinde te-tiklenir.	Ölçüm makarası (1) bir kablo algılamı-yor.	• Yeni bir kablo yerleştirin.
	Kablo taşınırken sıkıştı veya düğüm-lendi. Tahrik makaraları (2) kayıyor.	• Sıkışma veya düğüm olup olmadığını kontrol edin.
	Kablo sarımını açmak için gereken kuvvet çok fazla. Tahrik makaraları (2) kayıyor.	• Kablo sarımını açmak için gereken kuvvetin çok bü-yük olup olmadığını kontrol edin.
	Makaralar kabloyu düzgün bir şekilde taşımıyor. Tahrik makaraları kayıyor.	• Tahrik makaralarının sıkıştırma basıncını ayarlayın (bkz. sayfa 17).• Tahrik makaralarını değiştirin (bkz. sayfa 17).• Kabloya uygun tahrik makaraları kullanın (bkz. sayfa 19).
	Ölçüm makarası (1) kablo üzerinde ka-yıyor.	• Ölçüm makarasının aşınmış olup olmadığını kontrol edin.• Kabloya uygun ölçüm makarası kullanın (bkz. sayfa 19).
Motor akımı çok hızlı arttığında hata tetiklenir.	Kablo taşınırken sıkıştı veya düğüm-lendi. Tahrik makaraları (2) kilitlenmiş veya kilitlenmek üzere.	• Sıkışma veya düğüm olup olmadığını kontrol edin.
	Kablo sarımını açmak için gereken kuvvet çok fazla. Tahrik makaraları (2) kilitlenmiş veya kilitlenmek üzere.	• Kablo sarımını açmak için gereken kuvvetin çok bü-yük olup olmadığını kontrol edin.
	Maksimum kesme kuvveti aşıldı • Kablo	kesitinin çok büyük olup olmadığını veya kablo-nun başka bir nedenden dolayı uygun olup olmadığını kontrol edin.• Kesiciyi değiştirin (bkz. sayfa 18).

Hata mesajını silmek için "enter" tuşuna basın.

3.2 Kesme uzunluğu yanlış

mm inch 1 2 3 4 5659 enter mode

• Ölçüm ve tahrik makaralarını kontrol edin, eğer aşınmışsa değiştirin.

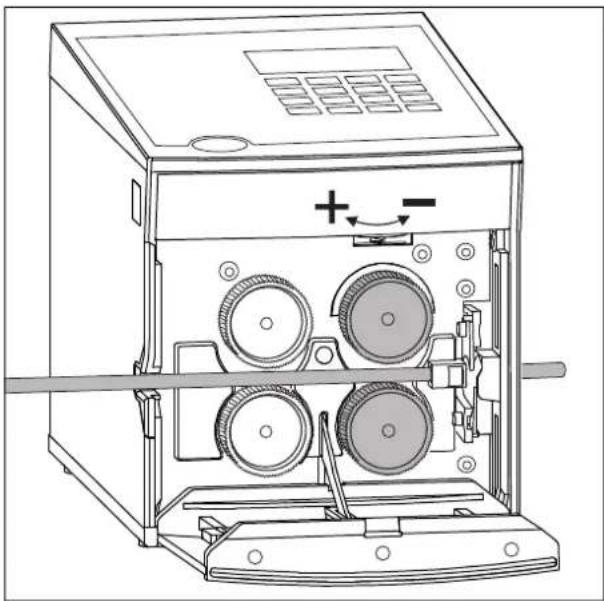

• Tahrik makaralarının sıkıştırma basıncını ayarlayın (bkz. sayfa 17).
• Kablonun izolasyonu çok sertse ölçüm makarası PU makara veya çelik makara ile değiştirilebilir (bkz. sayfa 17).

İşlem sonrası kesilen kablonun uzunluğu ayarlanan kesme uzunluğu ile tutarlı değilse, CUTFOX 10 cihazının yeniden ayarlanması gerekir.

- Bu ekran görüntülene kadar "mode" butonunu yaklaşık altı saniye basılı tutun.

- Uzunluğu ayarlamak için "1" tuşuna basın.

Uzunluk ayarı için bir değer görüntülenir (burada: 5659). Bu değer, metre başına darbe sayısını gösterir.

- "2" tuşu bu değeri ve bununla birlikte taşınan uzunluğu azaltır.

"8" tuşu bu değeri ve bununla birlikte taşınan uzunluğu artırır.

- Değeri kaydetmek ve mod seçimine geri dönmek için "enter" tuşuna basın.

"mode" butonu ile ayarı kaydetmeden mod seçimine geri dönebilirsiniz.

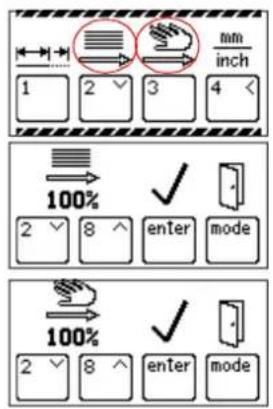

3.3 Kablo taşıma hızının ayarlanması

mm inch 1 2 3 4 < 100% 2 8 enter mode 100% 2 8 enter mode

Kablonun hareket hızı ayarlanabilir. Bu hız, otomatik ve manuel modlar için ayrı ayrı ayarlanabilir.

• Bu ekran görüntülene kadar "mode" butonunu yaklaşık altı saniye basılı tutun.
• Otomatik moddaki hızı değiştirmek için "2" tuşuna, manuel moddaki hızı değiştirmek için "3" tuşuna basın.

- Hız %100 olarak ayarlanmıştır ve azaltılabilir.

"2" tuşu bu değeri azaltır ve dolayısıyla hızı düşürür.

"8" tuşu bu değeri artırır ve dolayısıyla hızı yükseltir.

- Değeri kaydetmek ve mod seçimine geri dönmek için "enter" tuşuna basın. "mode" butonu ile ayarı kaydetmeden mod seçimine geri:dönebilirsiniz.

3.4 CUTFOX 10 açılmıyor

Şebeke bağlantısı yok

• Şebeke fişinin CUTFOX 10 şebeke bağlantısına ve darbeye dayanıklı fişin şebeke pri-zine bağlı olup olmadığını kontrol edin.
• Şebeke prizindeki beslemenin doğru olduğundan emin olun.

Şebeke sigortası atmış

UYARI: Yaralanma tehlikesi

CUTFOX 10 cihazını kapatın ve şebeke fişini bağlan- tısından ayırın.

• Sigorta taşıyıcıyı çıkartın.
• Şebeke sigortalarını kontrol edin.
• Atık şebeke sigortasını değiştirin (sipariş bilgisi için bkz. sayfa 19).
• Sigorta taşıyıcıyı tekrar içeri itin.

NOT:

Sigorta taşıyıcı yerine tam olarak oturmalıdır.

3.5 Makaraların ayarlanması veya değiştirilmesi

Tahrik makaralarının sıkıştırma basıncının ayarlanması

Sıkıştırma basıncı kabloya uygun olmalıdır. Standart kablo için değiştirilmesine gerek yoktur.

Genel olarak aşağıdakiker geçerlidir:

– Sert ve kalın malzeme: Daha fazla basınç
- Yumuşak ve ince malzeme: Daha az basınç

- Kapak açıcıya basın ve ön kapağı açın.

- Sıkma basıncını, ayar vidası ile ayarlayın. Sola döndürmek → daha fazla basınç Sağa döndürmek → daha az basınç

Tahrik ve ölçüm makaralarının değiştirilmesi

UYARI: Yaralanma tehlikesi

CUTFOX 10 cihazını kapatın ve şebeke fişini bağlan- tısından ayırın.

• Kapak açıcıya basın ve ön kapağı açın.
• Sağlanan çıkarma kancasını makaraların arkasına yerleştirin ve iterek çıkartın.

NOT: Tahrik makaralarını yalnızca çift olarak değiştirin.

• Montaj sırasında düz kılavuz yüzeye dikkat edin.
• Makaraları değiştirin (sipariş bilgisi için bkz. sayfa 19).
• Ön kapağı kapatın.
• Şebeke fişini tekrar takın.

3.6 Kesicilerin değiştirilmesi

Tahrik makaralarını çıkartma

UYARI: Yaralanma tehlikesi

CUTFOX 10 cihazını kapatın ve şebeke fişini bağlan- tısından ayırın.

• Kapak açıcıya basın ve ön kapağı açın.
• Sağlanan çıkarma kancasını tahrik makaraların arkası na yerleştirin ve iterek çıkartın.

Kesicileri sökme

• Sağlanan alyan anahtarı ile vidaları gevşetin.
• Her iki kesiciyi de çıkartın.

Kesicilerin montaji

NOT:

Her zaman her iki kesiciyi de birlikte değiştirin.

Montaj sırasında eğimli kesme yüzeylerinin dışa dönük olmasına dikkat edin.

• Diş çekilmiş çıkıntısı olan alt bıçağı taşıyıcının sağ tarafından yerleştirin.
• Üst biçağı taşıyıcının sol tarafından yerleştirin.
• Alyan anahtarı ile vidaları sıkın.

NOT:

Makaraları monte ederken millerin üzerindeki düz kılavuz yüzeylerinin konumuna dikkat edin.

• Tahrik makaralarını yeniden monte edin.
- Ön kapağı kapatın.
- Şebeke fişini tekrar takın.

A Ek

A 1 Sipariş bilgisi

Otomatik kesme cihazı ve yedek parçalar

Açıklama Tanım Ürün numarası
Otomatik kesme cihazı CUTFOX 10 1206829
Tahrik ve ölçüm makaraları
2 yedek makara	CF-10 WHEEL SET 1207271
2 adet yedek makara, PU sırt yüzeyli, hassas kablolar/teller ve bunların izolasyonu için (belirli bir dereceye kadar sert izolasyon için)	CF-10 WHEEL PU 1200098
2 yedek makara, sertleştirilmiş, ince tırtıklı çelik sırt yüzeyi, çok sert izolasyon ve malzemeler için	CF-10 WHEEL STEEL 1200099
Kesici CF-10 CUTTER KNIFE SET 1207284
Mikro sigorta, nominal akım: 2 A, atma karakteristiği: yavaş atan (T), uzunluk: 20 mm, çap: 5 mm	ADT-FUSE-5X20-2A/T/250V	1457326
Çıkarma kancası	CF-10 ABZH	1207297
Aksesuarlar
Açıklama Tanım Ürün numarası
Adaptör kablosu, USB 2.0 konnektörden (tip A) D-SUB/RS-232 erkek konnektöre (9 kutup), seri cihazları USB bağlantı noktasına bağlamak için	ADT-CBL-D-MM-USB/RS23	1580478
Kablo çözücü	CUTFOX 10 C-UN 1208393

A 2 Teknik veriler

Teknik veriler
Şebeke bağlantısı	100 V AC ... 240 V AC / 50 Hz ... 60 Hz
Güç tüketimi	150 VA
Kesme verimliliği (çok telli/tek telli)	0,08 mm^2 ... 10 mm^2 / 0,08 mm^2 ... 2,5 mm^2
Maksimum verimlilik	8 mm
Kesit ayarı	Otomatik
Kesme sayısı	1 ... 9999 adet
Boydan kesim uzunluğu	2 mm ... 999999 mm / 0,1 inç ... 99999,9 inç
Besleme oranı	maks. 0,5 m/s
Arabirim	RS-232
Boyutlar (G x Y x D)	194 mm x 228 mm x 301 mm
Ağırlık	10 kg

A 3 AB uygunluk beyani

A 4 Birleşik Krallık uygunluk

Lütfen aşağıdaki uyarılara dikkat ediniz

Teknik dokümantasyonun kullanılması ile ilgili genel koşullar

Phoenix Contact kullanıcı için makul olan durumlarda, önceden haber vermeden bu dokümantasyonun içeriğinde ve içinde tanımlanan ürünlerde değişiklik yapma, düzeltme ve/veya geliştirme hakkını saklı tutar. Aynı durum teknik gelişmeye hizmet eden teknik değişiklikler için de geçerlidir.

Bu teknik dokümantasyona (özellikle kullanıcı belgeleri) sahip olunması, Phoenix Contact firmasının üründe herhangi bir teknik değişiklik ve/ya da teknik dokümantasyon bilgilerinde değişiklik yapıldığında, tarafından haber verilmesi zorunluluğunu da beraberinde getirmez. Uygulamada kullanılmasından ve de özellikle geçerli olan normlara ve yasalara uygunluğunun kendiniz tarafından kontrol edilmesinden sorumlu olduğunuza dikkat ediniz. Teknik dokümantasyondan alınacak bilgilerin tamamı hiçbir açık, imalı veya üstü kapalı bir garanti söz konusu olmadan verilmiştir.

Buna ek olarak, yönetmelik sadece Phoenix Contact mevcut genel şartlar ve koşulları için geçerli, özellikle garanti yükümlülüklerinde.

Bu kılavuz içinde bulunan tüm resimler telif hakları ile korunmaktadır. İçeriklerdeki her türlü değişiklik veya kısmı yayınlama yasaktır.

Phoenix Contact burada kullanılan Phoenix Contact ürünleri ile ilgili tüm hakları saklı tutar. Üçüncü şahıslar tarafından talep edilen mülkiyet hakları işbu kayıta yasaktır.

Bu şekilde işaretlenmiş olmasa dahi diğer ürünler de yasal olarak korunabilir.

Bize erişebileceğiniz ileşim yolları

Internet

Phoenix Contact ürünleri ve genel iş koşullarımızla ilgili güncel bilgiler için şu internet sitesine bakınız: phoenixcontact.com

En güncel dokümantasyonu kullandığınızdan emin olunuz. Yüklenebileceği adres: phoenixcontact.com/products

Ülkelerdeki temsilcilikler

Bu dokümantasyonu kullanarak çözemeyeceğiniz sorunlarda lütfen ilgili ülke temsilciliklerine başvurunuz. phoenixcontact.com

Yayimlayan Phoenix Contact GmbH & Co. KG

Flachsmarktstraße 8

32825 Blomberg

GERMANY

Bu el kitabının içeriği ve tasarımı ile ilgili önerileriniz veya düzeltme talepleriniz varsa, önerilerinizi bize memnuniyetle gönderebilirsiniz: [e-mail].
