РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CUTFOX 10 Phoenix Contact

2.5 Проектирование заданий по резке на компьютере....................................... 11

3.5 Ролики отрегулировать или заменить............................................................. 17

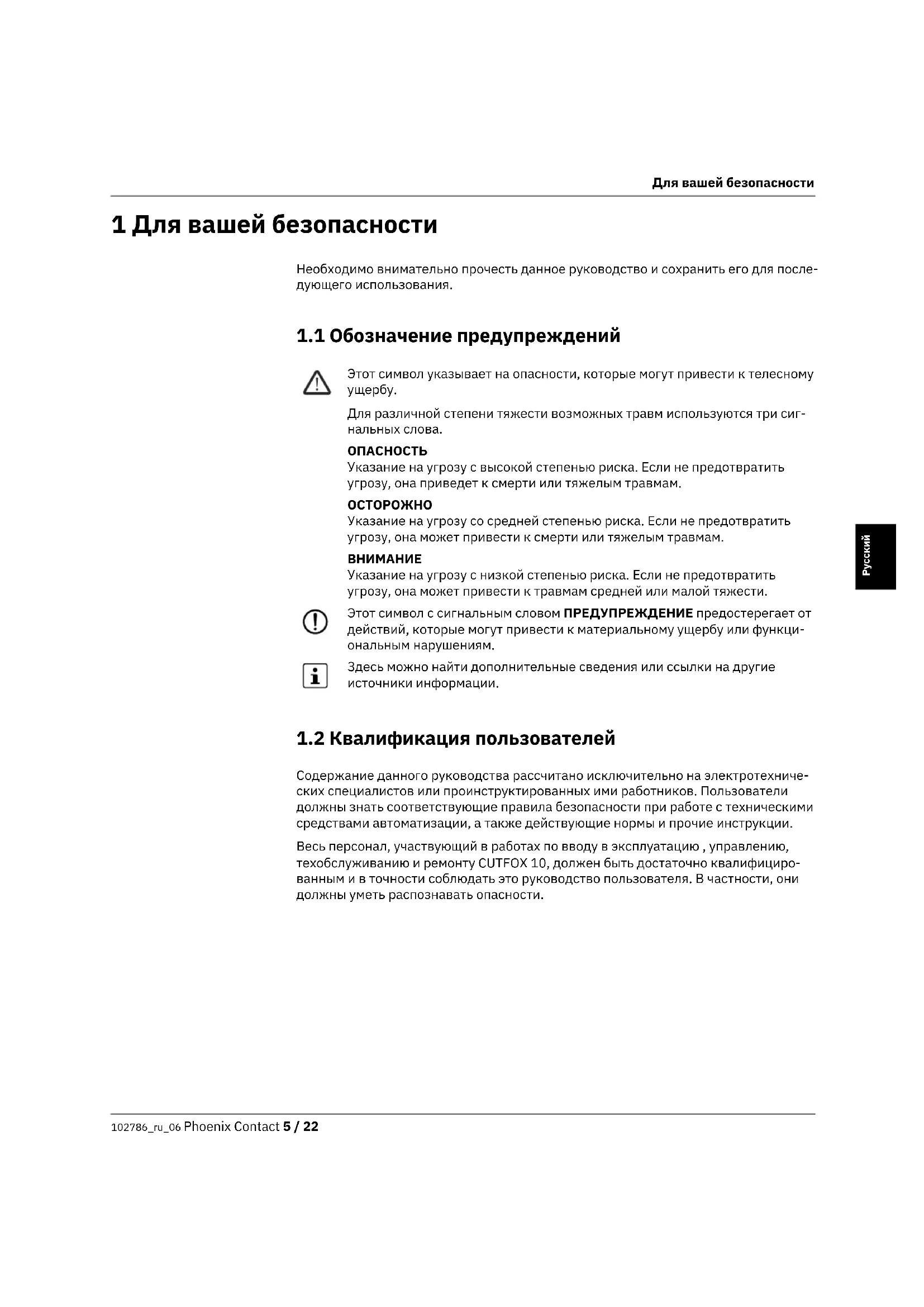

1 Для вашей безопасности Необходимо внимательно прочесть данное руководство и сохранить его для после- дующего использования.

1.1 Обозначение предупреждений

1.2 Квалификация пользователей

Содержание данного руководства рассчитано исключительно на электротехниче- ских специалистов или проинструктированных ими работников. Пользователи должны знать соответствующие правила безопасности при работе с техническими средствами автоматизации, а также действующие нормы и прочие инструкции. Весь персонал, участвующий в работах по вводу в эксплуатацию , управлению, техобслуживанию и ремонту CUTFOX 10, должен быть достаточно квалифициро- ванным и в точности соблюдать это руководство пользователя. В частности, они должны уметь распознавать опасности. Этот символ указывает на опасности, которые могут привести к телесному

Для различной степени тяжести возможных травм используются три сиг- нальных слова.

Указание на угрозу с высокой степенью риска. Если не предотвратить угрозу, она приведет к смерти или тяжелым травмам.

Указание на угрозу со средней степенью риска. Если не предотвратить угрозу, она может привести к смерти или тяжелым травмам.

Указание на угрозу с низкой степенью риска. Если не предотвратить угрозу, она может привести к травмам средней или малой тяжести. Этот символ с сигнальным словом ПРЕДУПРЕЖДЕНИЕ предостерегает от действий, которые могут привести к материальному ущербу или функци- ональным нарушениям. Здесь можно найти дополнительные сведения или ссылки на другие источники информации.CUTFOX 10 6 / 22 Phoenix Contact 102786_ru_06

1.3 Область применения изделия

1.3.1 Применение по назначению

Автоматический резак CUTFOX 10 предназначен для нарезания кабелей, гибких проводников, усадочных кембриков и аналогичных изделий при серийном произ- водстве кабельной продукции. Резак CUTFOX 10 предназначен исключительно для нарезания кабелей, гибких проводников, усадочных кембриков и аналогичных изделий диаметром до 8 мм. Подходят гибкие медные жилы сечением до 10 мм

и жесткие медные кабели сече- нием не более 2,5 мм

. Ни в коем случае не используйте стальную проволоку или другие подобные материалы, которые могут разрушить режущие устройства. Самовольные модификации CUTFOX 10 запрещены из соображений безопасности. Вы можете ввести необходимую длину и количество проводников непосред- ственно на CUTFOX 10 на клавиатуре или задокументировать их на компьютере с помощью программного обеспечения, входящего в комплект поставки, и загрузить их в CUTFOX 10. Символы безопасности Для надежного распознавания потенциальных опасностей ни в коем случае нельзя удалять, повреждать или заклеивать символ безопасности (6 в Рис. 2-1). ОСТОРОЖНО!: Опасность защемления и получения резаных ран Никогда не вставлять пальцы в выходное отверстие. Запрещается совершать с выходным отверстием какие-либо действия.

1.3.2 Внесение изменений в изделие

Передняя дверца предназначена для защиты оператора. Её нельзя ни при каких об- стоятельствах изменять, удалять или игнорировать при конструктивных изменениях. CUTFOX 10 разрешается эксплуатировать только при закрытой передней дверце. Перед выполнением ремонтных работ отсоединить сетевой штекер. Убедиться, что во внутренней части корпуса нет посторонних предметов. Использовать только оригинальные запчасти компании Phoenix Contact. Модификации аппаратного обеспечения или встроенной программы устройства недопустимы. Ненадлежащая работа или внесение изменений в устройство могут поставить под угрозу вашу безопасность или безопасность вашего устройства. Запрещается само- стоятельно ремонтировать устройство. Если устройство неисправно, обращаться в компанию Phoenix Contact.Обслуживание CUTFOX 10 102786_ru_06 Phoenix Contact 7 / 22 Русский 2 Обслуживание CUTFOX 10

2.1 Комплект поставки и обзор

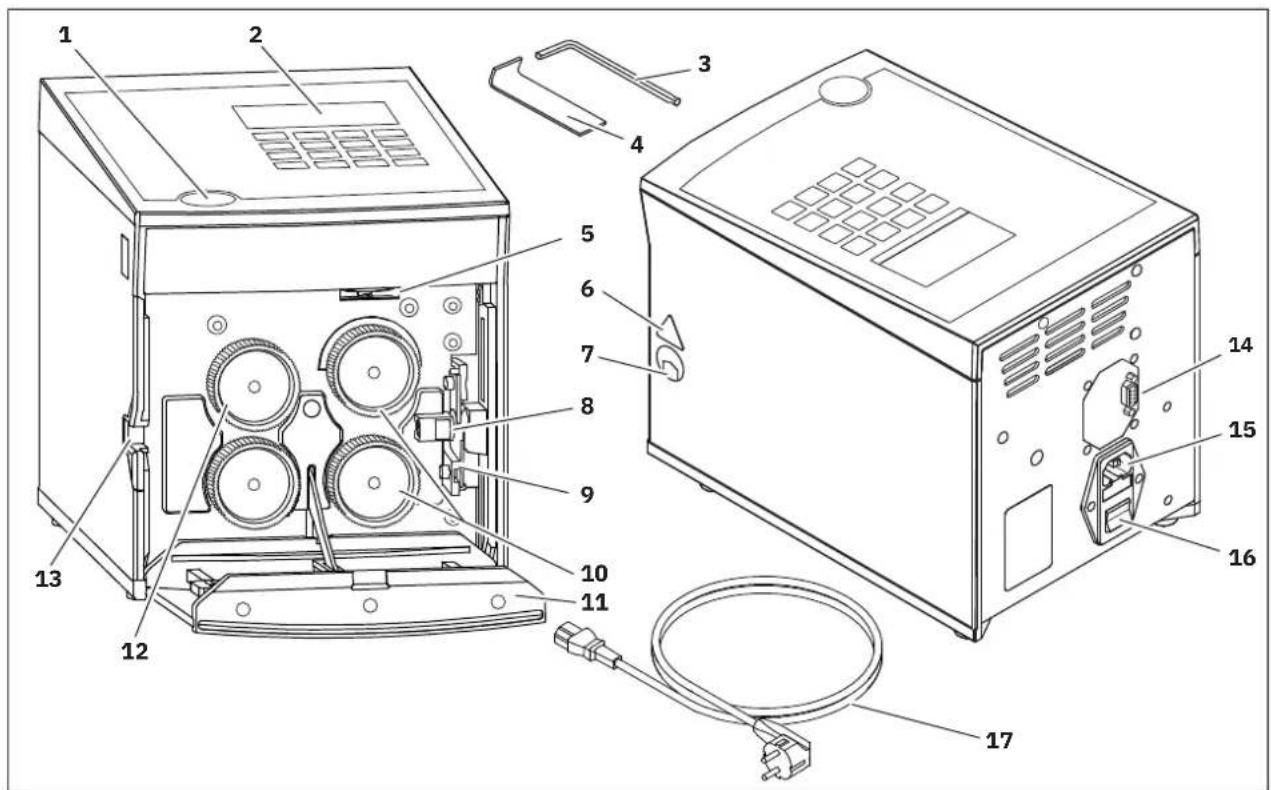

Рис. 2-1 Комплект поставки и обзор блоков управления

1 Кнопка открывания дверцы 2 Дисплей и клавиатура 3 Торцовый шестигранный ключ, размер 3 4 Выталкиватель 5 Установочный винт 6 Символы безопасности 7 Выходное отверстие 8 Кабельная проводка 9 Режущее устройство 10 Приводные ролики 11 Передняя дверца 12 Измерительный ролик 13 Вводное отверстие 14 Интерфейс RS-232 15 Подключение к сети с сетевыми предохранителями 16 Включатель/выключатель 17 Сетевой кабельCUTFOX 10 8 / 22 Phoenix Contact 102786_ru_06

2.2 Установка CUTFOX 10

Требования к месту установки ПРЕДУПРЕЖДЕНИЕ: При эксплуатации и хранении избегать Эксплуатировать устройство только по возможности в беспыльных, сухих и защищенных от брызг воды местах. Избегать мест, подверженных сильному нагреву, воздействию прямых солнечных лучей или низких температур (рабо- чий диапазон температур: 15 °C ... 35 °C). Не проливать жидкости на CUTFOX 10. Не подвергать CUTFOX 10 сильным вибрациям и толчкам. При изменении местонахождения устройства (перемещение из холодного в теплое место) возможно образование конденсата. Перед использованием CUTFOX 10 открыть переднюю дверцу и дать возмож- ность конденсату испариться. Место установки должно быть ровным и горизонтальным. Рис. 2-2 Пример крепления CUTFOX 10

• Устройство CUTFOX 10 разместить так, чтобы оно не могло соскользнуть с ра- бочей поверхности. Использовать нескользящее основание или зафиксируйте CUTFOX 10, как показано на рис. 2.3 (справа).Обслуживание CUTFOX 10 102786_ru_06 Phoenix Contact 9 / 22

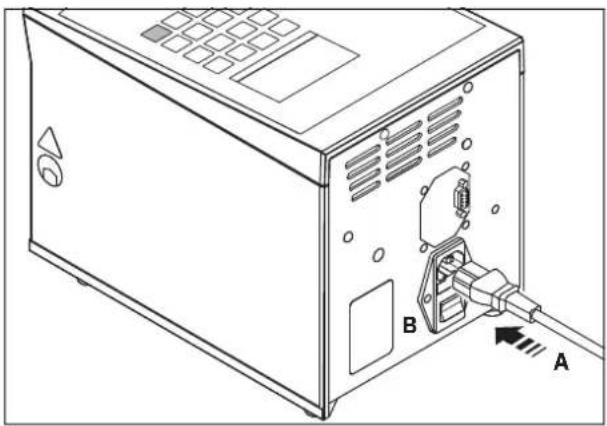

2.3 Подключение и установка кабеля

• Подключить сетевой кабель (A).

• Включить CUTFOX 10 сетевым выключателем (В) (нажать I). Горит дисплей и красный светодиод останова «stop». Установка кабеля

• Нажать кнопку для открывания дверцы (A) и отки- нуть переднюю дверцу вниз (B) При этом приподнимаются ролики.

• Кабель проложить между роликами и вывести через кабельный ввод и выходное отверстие наружу (C).

• Открыть переднюю дверцу. При этом ролики плотно зажимают кабель. Если вы разрезается очень мягкий или жесткий мате- риал целесообразно изменять усилие прижима приво- дных роликов (см. стр. 17). Переключение единиц измерения между миллиме- трами и дюймами Предварительная установка на миллиметры

• Кнопку „mode“ (режим) нажимать в течение при- бл. 6 секунд до появления этого сообщения.

• Нажать кнопку „4“ для переключения между мм и

Настроенная единица измерения обведена рамкой (здесь: мм).

• Кнопкой «2» устанавливается единица измерения

Кнопкой «8» устанавливается единица измерения

• Нажать кнопку „«enter», чтобы сохранить введен- ные данные и вернуться назад к выбору режима. Через кнопку „mode“ (режим) происходит возврат к выбору режима без сохранения данных.

2.4 Автоматическая резка кабеля

Устройство CUTFOX 10 автоматически нарезает заданное количество необходимой длины. Это стандартный режим, который активирован при включении.

• Вставить кабель описанным выше способом (см. стр. 9).

• Чтобы перейти в этот режим, нажать кнопку „mode“ (режим), а затем кнопку „1“. Ввод параметров • Ввести длину и количество отрезаний кнопками от „0“ до „9“.

• Можно переписать данные или удалить кнопкой „C“.

• При вводе данных в дюймах можно использовать десятичные разряды.

• Перейти к следующей строке с помощью кнопки „enter“ (ввод). Запуск резки • Нажать кнопку „start“ (Пуск). Горит зеленый светодиод. Резка заканчивается автоматически. Остановка или прерыва-

• Процесс резки можно остановить. Нажать кнопку „stop“ (останов). Красный светодиод „stop“ (останов) мигает.

• Чтобы продолжить резку, нажать кнопку „start“ (пуск).

• Если следует прервать процесс резки, то в течение не менее 2 секунд нажимать кнопку „stop“ (стоп). Индикация остатка сбрасывается на «0000». Успешная резка Если резка закончена, на индикаторе остатка отображается «0000» и установлена

Можно повторно ввести длину и количество. Смена режима • Нажать кнопку «mode» (режим), чтобы вернуться к выбору режима. Длина (мм или дюйм., см. стр. 9) Количество отрезаний Остаток (оставшееся количество отрезаний)Обслуживание CUTFOX 10 102786_ru_06 Phoenix Contact 11 / 22

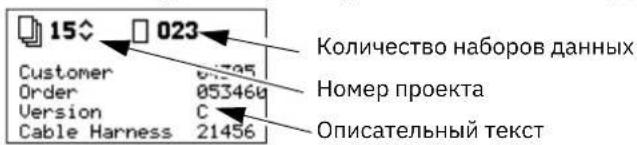

Проектирование заданий по резке на компьютере С помощью программного обеспечения CUTSOFT на ПК можно легко создать на- боры данных с заданиями по резке. В наборах данных содержится информация о необходимом количестве и длине, а также описание кабеля. CUTFOX 10 последова- тельно обрабатывает эти наборы данных. Можно сохранять и обрабатывать до 20 проектов (списков) с макс. 100 наборами данных (заданиями по резке). Программное обеспечение CUTSOFT можно загрузить по адресу: phoenixcontact.com/product/1206829

• Установить программное обеспечение CUTSOFT на ПК.

• Отключить CUTFOX 10 и ПК, прежде чем их соединить.

• Соединить CUTFOX 10 кабелем RS-232 с ПК. Интерфейс RS-232 находится на задней панели CUTFOX 10. Соответствующий кабель-переходник можно заказать в качестве принадлежности.

• Снова включить CUTFOX 10 и ПК.

• Проектирование заданий резки на ПК с помощью программного обеспечения CUTSOFT.

• Перейти в соответствующий режим. Нажать кнопку „mode“ (Режим), а затем нажать кнопку „2“. Загрузка проекта в CUTFOX 10

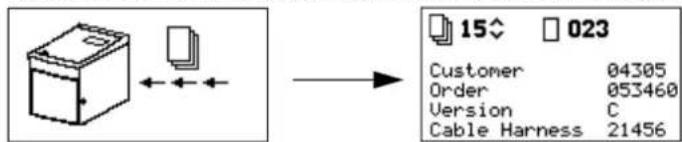

• С помощью программного обеспечения загрузить необходимый проект в CUTFOX 10. Во время загрузки проекта в CUTFOX 10 на дисплее появляется индикация. Когда проект загружен, появляется индикация для выбора проекта. Выбор проекта • Выбрать номер проекта. Нажатием кнопки „2“ уменьшается номер. Нажатием кнопки „8“ увеличивается номер.

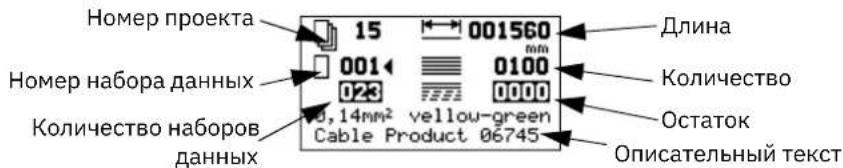

• Выбор подтвердить нажатием кнопки „enter“ (ввод). Затем будут отображены настройки выбранного проекта. Описательный текст Количество наборов данных Номер проекта Номер проекта Номер набора данных Количество наборов

Описательный текстCUTFOX 10 12 / 22 Phoenix Contact 102786_ru_06 Удалить проект • Если следует удалить актуальный проект, в течение не менее 2 секунд нажи- мать кнопку „stop“ (стоп). Появится следующая индикация.

• Чтобы удалить проект и вернуться к выбору проекта, нажать кнопку „2“.

• Чтобы вернуться к выбору проекта без удаления, нажать кнопку «enter» (ввод). Изменение настроек Возможна обработка отображаемых в выборе проекта значений для длины и количества. Изменения сохраняются, пока не произойдет смена проекта или выход из него. Постоянные изменения необходимо спроектировать на ком- пьютере и загрузить в CUTFOX 10. Пример: В наборе данных следует отрезать больше кабеля, чем требуется в данный момент. Уменьшите количество с помощью клавиатуры. При следующем вызове этого набора данных будет использоваться сохраненное большее количество.

• Кнопками от „0“ до „9“ выбрать набор данных.

• Можно переписать данные или удалить кнопкой „C“.

• Перейти к следующей строке с помощью кнопки „enter“ (ввод).

• Ввести количество и длину отрезаний кнопками от „0“ до „9“.

• При вводе данных в дюймах можно использовать десятичные разряды. Запуск резки • Вставить кабель описанным выше способом (см. стр. 9).

• Нажать кнопку „start“ (Пуск). Горит зеленый светодиод. CUTFOX 10 выполняет обработку отображаемого набора данных. Остановка или прерыва-

• Процесс резки можно остановить. Нажать кнопку „stop“ (останов). Красный светодиод „stop“ (останов) мигает, и появляется данное сообщение.

• Чтобы продолжить резку, нажать кнопку „start“ (пуск).

• Чтобы прервать резку, перейти к другому набору данных или покинуть проект кнопкой «mode» (режим). Завершение проекта При появлении этой индикации резка завершается.

• Для возврата к выбору проекта нажать кнопку „enter“ (ввод).

• Чтобы удалить обработанный проект и вернуться к выбору проекта, нажать кнопку „C“.Обслуживание CUTFOX 10 102786_ru_06 Phoenix Contact 13 / 22

2.6 Отрезание кабеля вручную

Кабель можно перемещать и отрезать с помощью кнопочных-команд.

• Вставить кабель описанным выше способом (см. стр. 9).

• Чтобы перейти в этот режим, нажать кнопку „mode“ (режим), а затем кнопку „3“. Отрезание кабеля

• Кнопку „6“ нажимать до тех пор, пока не отмотается необходимая длина кабеля.

• Нажать кнопку «2» для отрезания кабеля. Удалить длину • Нажать кнопку «С», чтобы удалить настроенную длину. Смена режима • Нажать кнопку «mode» (режим), чтобы вернуться к выбору режима.

• Если больше не требуется отрезание кабеля, отключить сетевой выключатель (нажать 0).

• Открыть переднюю дверцу и извлечь кабель. Транспортируемая длина (мм или дюйм., см. стр. 9) РезкаCUTFOX 10 14 / 22 Phoenix Contact 102786_ru_06 3 Устранение сбоев

3.1 Сообщения об ошибках на дисплее

Нажать кнопку «enter» (ввод), чтобы удалить сообщение о сбое. Таблица 3-1 Сообщения об ошибках и способ устранения Дисплей Причина Способ устранения Передняя дверца открыта. • Закрыть переднюю дверцу. Сбой срабаты- вает, когда на электродвига- тель подается ток, а измери- тельный ролик не

Измерительный ролик (1) не рас- познает кабель

• Вставить новый кабель. При транспортировке кабеля обра- зовался узел или скопление кабеля. Приводные ролики (2) проскальзы-

• Проверить, не препятствует ли скопление кабеля или образовавшийся узел вводу. Требуются слишком большие уси- лия для размотки кабеля. Приво- дные ролики (2) проскальзывают.

• Проверить, требуются ли слишком большие усилия для размотки кабеля. Ролики плохо перемещают кабель. Приводные ролики проскальзы-

• Отрегулировать усилие прижима приводных роликов (см. стр. 17).

• Заменить приводные ролики (см. стр. 17).

• Использовать приводные ролики, согласованные с кабелем (см. стр. 19). Измерительный ролик (1) скользит

• Проверить измерительный ролик на износ.

• Использовать измерительный ролик, согласован- ный с кабелем (см. стр. 19). Сбой срабаты- вает, когда на электродвига- теле сильно по- вышается ток. При транспортировке кабеля обра- зовался узел или скопление кабеля. Приводные ролики (2) блокируются или скоро заблокируются.

• Проверить, не препятствует ли скопление кабеля или образовавшийся узел вводу. Требуются слишком большие уси- лия для размотки кабеля. Приво- дные ролики (2) блокируются или скоро заблокируются.

• Проверить, требуются ли слишком большие уси- лия для размотки кабеля. Превышено максимальное усилие

• Проверить, не используется ли кабель слишком большого сечения или кабель по другим причи- нам не пригоден.

• Заменить режущие устройства (см. стр. 18).

Устранение сбоев 102786_ru_06 Phoenix Contact 15 / 22

3.2 Неверная отрезанная длина

• Проверить приводные и измерительные ролики на износ, при необходимости

• Отрегулировать усилие прижима приводных роликов (см. стр. 17).

• Если изоляция кабеля очень жесткая, измерительный ролик можно заменить на полиуретановый или стальной ролик (см. стр. 17). Если настроенная длина неизменно отличается от фактической длины, необходимо заново отрегулировать CUTFOX 10.

• Кнопку „mode“ (режим) нажимать в течение прибл. 6 секунд до появления это- го сообщения.

• Нажать кнопку „1“ для регулировки длины. Отображается значение для регулировки длины (здесь: 5659). Это значение отображает количество импульсов на метр.

• Нажатием кнопки „2“ уменьшается значение и, тем самым, транспортировоч-

Нажатием кнопки „8“ увеличивается значение и, тем самым, транспортировоч-

• Нажать кнопку «enter» (вход), чтобы сохранить ввод данных и вернуться назад к выбору режима. Через кнопку „mode“ (режим) происходит возврат к выбору режима без сохра- нения данных.

3.3 Настройка скорости перемотки кабеля

Можно настроить скорость, с которой будет перемещаться кабель. Скорость для автоматического и ручное управления задается по отдельности.

• Кнопку „mode“ (режим) нажимать в течение прибл. 6 секунд до появления это- го сообщения.

• Для изменения скорости в автоматическом режиме нажать кнопку „2“ или в ручном режиме - кнопку „3“.

• Скорость предварительно настроена на 100 %. Ее можно уменьшить. Нажатием кнопки „2“ уменьшается значение и, тем самым, скорость. Нажатием кнопки „8“ увеличивается значение и, тем самым, скорость.

• Нажать кнопку «enter» (вход), чтобы сохранить ввод данных и вернуться назад к выбору режима. Через кнопку „mode“ (режим) происходит возврат к выбору режима без сохра- нения данных.CUTFOX 10 16 / 22 Phoenix Contact 102786_ru_06

3.4 CUTFOX 10 не включается

Нет подключения к сети

• Проверить, вставлен ли сетевой штекер в гнездо подключения к сети CUTFOX 10, а штекерный модуль с защитным контактом — в сетевую розетку.

• Удостоверьтесь в исправности подачи питания к сетевой розетке. Сетевой предохранитель неисправен ОСТОРОЖНО: Опасность получения травм Отключить CUTFOX 10 и вытянуть сетевой штекер.

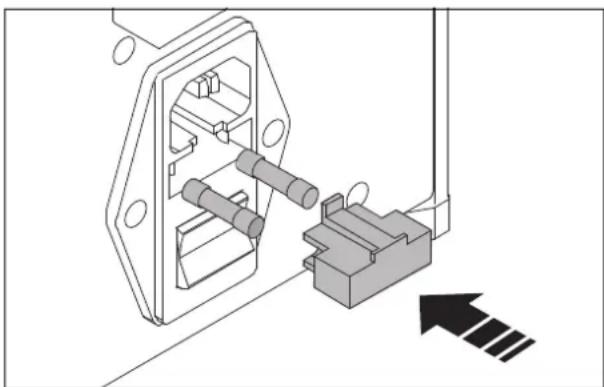

• Извлечь держатель предохранителя.

• Проверить сетевые предохранители.

• Заменить перегоревший сетевой предохранитель (данные для заказа см. на стр. 19).

• Вставить держатель предохранителя. ПРЕДУПРЕЖДЕНИЕ: Держатель предохранителя должен зафиксиро- ваться с помощью защелок.Устранение сбоев 102786_ru_06 Phoenix Contact 17 / 22

3.5 Ролики отрегулировать или заменить

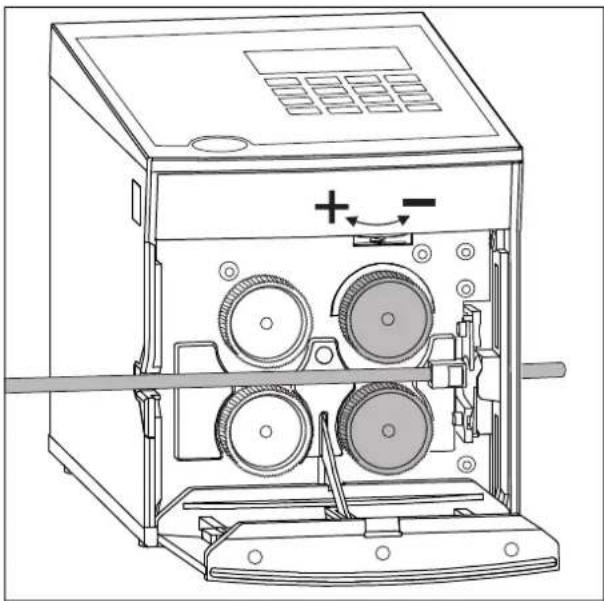

Настроить усилие прижима приводных роликов Усилие прижима должно соответствовать кабелю. При использовании стандартных кабелей его не нужно из-

Основные положения: – Прочный и толстый материал: больше усилия – Мягкий и тонкий материал: меньше усилия

• Нажать кнопку для открывания дверцы и откинуть переднюю дверцу вниз.

• Настроить усилие прижима с помощью установоч- ного винта. Поворачивать влево большее усилие прижатия Поворачивать вправо меньшее усилие прижатия Замена приводных или измерительных роликов ОСТОРОЖНО: опасность травмы! Отключить CUTFOX 10 и вытянуть сетевой штекер.

• Нажать кнопку для открывания дверцы и откинуть переднюю дверцу вниз.

• Входящий в комплект поставки выталкиватель установить за роликами и вытолкнуть ролики. ПРЕДУПРЕЖДЕНИЕ: Приводные ролики заменять только парами.

• При установке роликов следить за направляющей поверхностью.

• Заменить ролики (данные для заказа см. на стр. 19).

• Открыть переднюю дверцу.

• Снова вставить сетевой штекер.CUTFOX 10 18 / 22 Phoenix Contact 102786_ru_06

3.6 Заменить режущее устройство

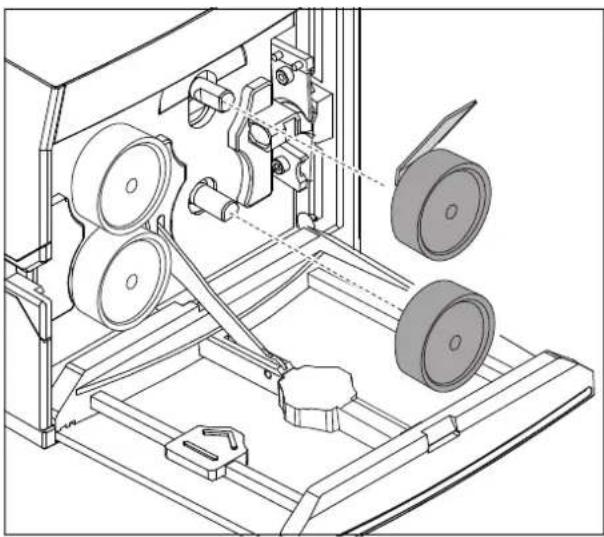

Демонтировать приводные ролики ОСТОРОЖНО: Опасность получения травм Отключить CUTFOX 10 и вытянуть сетевой штекер.

• Нажать кнопку для открывания дверцы и откинуть переднюю дверцу вниз.

• Входящий в комплект поставки выталкиватель установить за приводными роликами и вытолкнуть

Демонтаж режущего устройства

• Отпустить винты шестигранным ключом, входящим в комплект поставки.

• Извлечь оба режущих устройства. Монтаж режущего устройства ПРЕДУПРЕЖДЕНИЕ: Всегда заменять оба режущих устройства. При монтаже следить, чтобы наклонные режущие грани были повернуты вверх.

• Нижний нож с резьбовой вставкой насадить справа на держатель.

• Верхний нож насадить слева на держатель.

• Закрепить винты шестигранным ключом. ПРЕДУПРЕЖДЕНИЕ: При монтаже роликов следить за положением направляющих поверхностей на валах.

• Снова монтировать приводные ролики.

• Открыть переднюю дверцу.

• Снова вставить сетевой штекер.Приложение 102786_ru_06 Phoenix Contact 19 / 22 A Приложение A 1 Данные для заказа Автоматический резак и запасные части Принадлежности A 2 Технические характеристики Описание Обозначение Артикул № Автоматический резак CUTFOX 10 1206829 Приводные и измерительные ролики 2 запасных ролика

CF-10 WHEEL SET 1207271

2 запасных ролика, с полиуретановой рабочей поверхно- стью, для чувствительных линий/проводников и их изоля- ции (частично для твердой изоляции)

CF-10 WHEEL PU 1200098

2 запасных ролика, с закаленной стальной рабочей поверх- ностью с тонким рифлением, для очень твердой изоляции /

Режущее устройство CF-10 CUTTER KNIFE SET 1207284 Миниатюрный предохранитель, номинальный ток: 2 A, характеристика срабатывания: медленное срабатывание (T), длина: 20 мм, диаметр: 5 мм

ADT-FUSE-5X20-2A/T/250V 1457326

Выталкиватель CF-10 ABZH 1207297 Описание Обозначение Артикул № Кабель-переходник, со штекера USB 2.0 (тип A) на штекер D-SUB/RS-232 (9-контактный), для подключения последова- тельных устройств к порту USB ADT-CBL-D-MM-USB/RS23 1580478 Катушка CUTFOX 10 C-UN 1208393 Технические характеристики Сетевое подключение 100 В AC ... 240 В AC / 50 Гц ... 60 Гц Потребляемая мощность 150 ВA Обрабатываемые проводники (гибкие/жесткие) 0,08 мм

EN ISO 13854:2019 EN ISO 13857:2019Phoenix Contact 21 / 22 Указания для пользователей Общие условия использования технической документации Phoenix Contact оставляет за собой право в любой момент времени и без предвари- тельного уведомления вносить изменения и/или улучшения в техническую доку- ментацию, а также в изделия, описанные в технической документации, в той мере, в которой это приемлемо для пользователя. Это касается также изменений, кото- рые способствуют техническому прогрессу. Получение технической документации (в частности, документации по эксплуата- ции) не является обоснованием обязанности компании Phoenix Contact предостав- лять и далее информацию о возможных изменениях изделий и/или технической документации. Просим учитывать, что переданная документация относится исклю- чительно к определенному изделию, и пользователь, таким образом, несет ответ- ственность за проверку пригодности и возможности конкретного применения из- делий, в частности, в отношении соблюдения действующих стандартов и законов. Вся информация, содержащаяся в технической документации, передается без каких-либо ясно выраженных, допускающих определенные выводы или само собой разумеющихся гарантий. В остальном действуют исключительно положения актуальных общих условий до- говора с Phoenix Contact, в частности, для возможных гарантийных обязательств. Данное руководство, включая все содержащиеся в нем рисунки, защищено зако- ном об авторском праве. Какое-либо изменение содержания или выборочная пу- бликация не разрешается. Phoenix Contact оставляет за собой возможность регистрации защищенных прав на использованную здесь маркировку продукции. Регистрация прав собственности на эту маркировку третьими лицами запрещена. Права на другую маркировку продукции могут быть защищены, даже если это не обозначено.Phoenix Contact GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com 22 / 22
