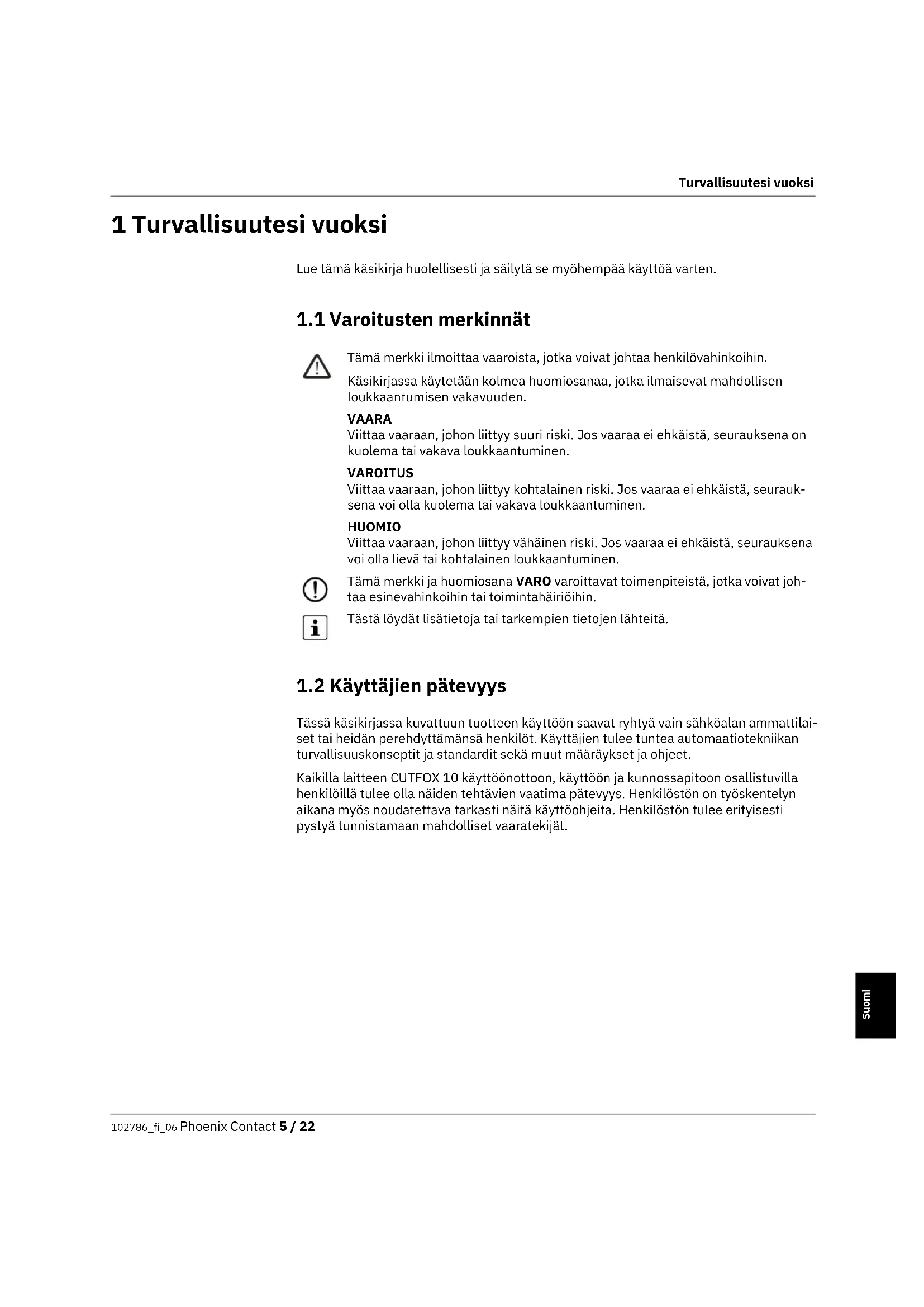

1.1 Varoitusten merkinnät

1.2 Käyttäjien pätevyys

Tässä käsikirjassa kuvattuun tuotteen käyttöön saavat ryhtyä vain sähköalan ammattilai- set tai heidän perehdyttämänsä henkilöt. Käyttäjien tulee tuntea automaatiotekniikan turvallisuuskonseptit ja standardit sekä muut määräykset ja ohjeet. Kaikilla laitteen CUTFOX 10 käyttöönottoon, käyttöön ja kunnossapitoon osallistuvilla henkilöillä tulee olla näiden tehtävien vaatima pätevyys. Henkilöstön on työskentelyn aikana myös noudatettava tarkasti näitä käyttöohjeita. Henkilöstön tulee erityisesti pystyä tunnistamaan mahdolliset vaaratekijät. Tämä merkki ilmoittaa vaaroista, jotka voivat johtaa henkilövahinkoihin. Käsikirjassa käytetään kolmea huomiosanaa, jotka ilmaisevat mahdollisen loukkaantumisen vakavuuden. VAARA Viittaa vaaraan, johon liittyy suuri riski. Jos vaaraa ei ehkäistä, seurauksena on kuolema tai vakava loukkaantuminen. VAROITUS Viittaa vaaraan, johon liittyy kohtalainen riski. Jos vaaraa ei ehkäistä, seurauk- sena voi olla kuolema tai vakava loukkaantuminen. HUOMIO Viittaa vaaraan, johon liittyy vähäinen riski. Jos vaaraa ei ehkäistä, seurauksena voi olla lievä tai kohtalainen loukkaantuminen. Tämä merkki ja huomiosana VARO varoittavat toimenpiteistä, jotka voivat joh- taa esinevahinkoihin tai toimintahäiriöihin. Tästä löydät lisätietoja tai tarkempien tietojen lähteitä.CUTFOX 10 6 / 22 Phoenix Contact 102786_fi_06

1.3 Tuotteen käyttöalue

1.3.1 Käyttötarkoitus

Katkaisuautomaatilla CUTFOX 10 voi leikata kaapeleita, johtimien säikeitä, kutistemuo- viletkuja ja näiden kaltaisia profiileja. Laite soveltuu erityisesti sarjatuotantoon. CUTFOX 10 on tarkoitettu ainoastaan kaapelien, johtojen säikeiden, kutistemuoviletku- jen ja näiden kaltaisten profiilien katkaisemiseen 8 mm:n halkaisijaan saakka. Laitteeseen sopivat joustavat kuparisäikeet, joiden poikkipinta on enintään 10 mm

jäykät kuparikaapelit, joiden poikkipinta on enintään 2,5 mm

. Älä missään tapauksessa katkaise teräslankaa tai mitään sen kaltaista, sillä se voi tuhota leikkuuterät. Laitteeseen CUTFOX 10 ei turvallisuussyistä saa tehdä omavaltaisia muutoksia. Voit joko syöttää halutun pituuden ja johtimien lukumäärän näppäimistöllä suoraan lait- teeseen CUTFOX 10 tai dokumentoida ne tietokoneella mukana toimitetulla ohjelmis- tolla ja ladata ne laitteeseen CUTFOX 10. Turvamerkit Mahdolliset vaarat on aina pystyttävä tunnistamaan. Älä tämä vuoksi koskaan irrota tai peitä turvamerkkejä (6: Kuva 2-1) ja huolehdi myös siitä, että turvamerkit eivät vahingoitu. VAROITUS: leikkaantumis- ja puristumisvaara Älä koskaan työnnä sormeasi poistoaukkoon. Poistoaukkoa ei saa manipuloida.

1.3.2 Tuotteen muutokset

Laitteessa on etuluukku käyttäjän turvallisuuden takaamiseksi. Älä koskaan muuta tai poista sitä tai yritä sivuuttaa sitä jollain rakenteilla. Laitetta CUTFOX 10 saa käyttää vain, kun etuluukku on kiinni. Irrota verkkopistoke kunnossapitotöiden ajaksi. Varmista, ettei laitteen sisustassa ole vieraita esineitä. Käytä ainoastaan Phoenix Contact -alkuperäisvaraosia. Laitteen ja sen laiteohjelmiston muuttaminen ei ole sallittua. Epäasianmukainen laitteella työskentely tai laitteen muutokset voivat vaarantaa käyttä- jän turvallisuuden tai vaurioittaa laitetta. Et saa itse korjata laitetta. Jos laite on viallinen, ota yhteys Phoenix Contactiin.Laitteen CUTFOX 10 käyttö 102786_fi_06 Phoenix Contact 7 / 22 Suomi 2 Laitteen CUTFOX 10 käyttö

2.1 Toimitussisältö ja yleiskatsaus

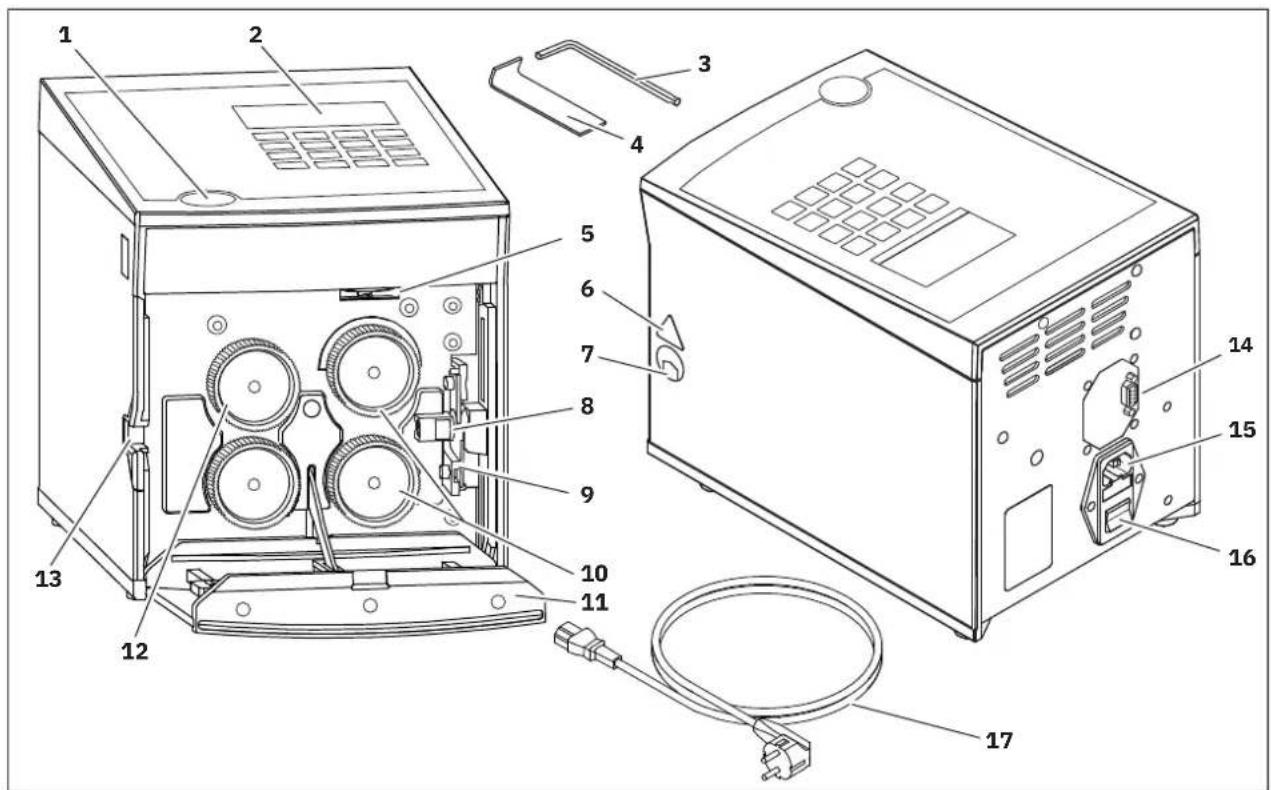

Kuva 2-1 Toimitussisältö ja ohjauselementtien yleiskatsaus

1 Luukun avauspainike 2 Näyttö ja näppäimistö 3 Kuusioavain, koko 3 4 Irrotushakanen 5 Säätöruuvi 6 Turvamerkit 7 Poistoaukko 8 Kaapelin sisäänvienti 9 Leikkuuterä 10 Käyttörullat 11 Etuluukku 12 Mittausrulla 13 Sisäänvientiaukko 14 RS-232-liitäntä 15 Verkkoliitäntä, jossa on verkkosulak- keet 16 Virtakytkin 17 VerkkojohtoCUTFOX 10 8 / 22 Phoenix Contact 102786_fi_06

2.2 Laitteen CUTFOX 10 sijoittaminen paikalleen

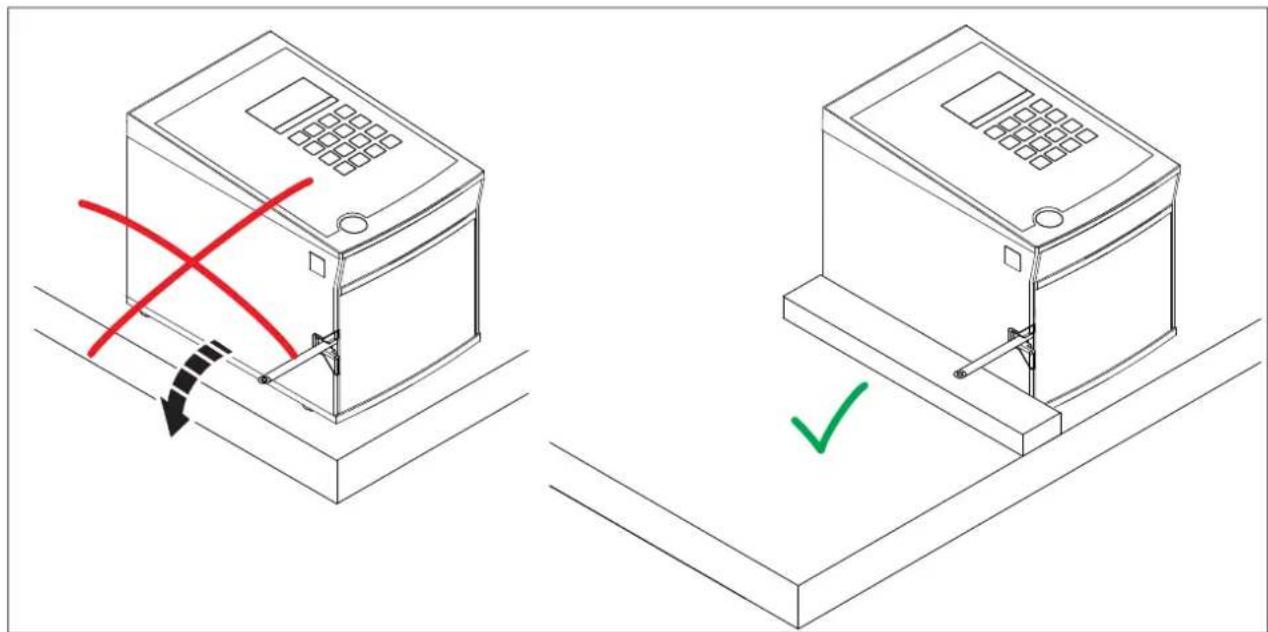

Sijoituspaikkaa koskevat vaatimukset VARO: Käytön ja varastoinnin aikana vältettävät seikat Käytä laitetta vain mahdollisimman pölyttömässä ja kuivassa sekä roiskevedeltä suojatussa ympäristössä. Vältä erittäin kuumia, suoralle auringonpaisteelle altistu- via tai kylmiä paikkoja (käyttölämpötila-alue: 15–35 °C). Älä läikytä nesteitä laitteen CUTFOX 10 päälle. Älä altista laitetta CUTFOX 10 voimakkaille tärähdyksille ja iskuille. Jos sijoituspaikkaa muutetaan kylmästä lämpimään, laitteeseen saattaa muodos- tua kondenssivettä. Avaa laitteen CUTFOX 10 etuluukku ennen käyttöä ja anna kondenssiveden haihtua. Sijoituspaikan tulee olla tasainen ja vaakasuora. Kuva 2-2 Laitteen CUTFOX 10 kiinnitysesimerkki

• Sijoita CUTFOX 10 sellaiseen paikkaan, että laite ei voi luisua pois työskentelypinnal- ta. Sijoita CUTFOX 10 tämän vuoksi luistamattomalle alustalle tai kiinnitä laite kuvan 2.3 (oikealla) mukaisesti.Laitteen CUTFOX 10 käyttö 102786_fi_06 Phoenix Contact 9 / 22 Suomi

2.3 Laitteen liittäminen ja kaapelin sijoittaminen lait-

teeseen Liittäminen verkkoon

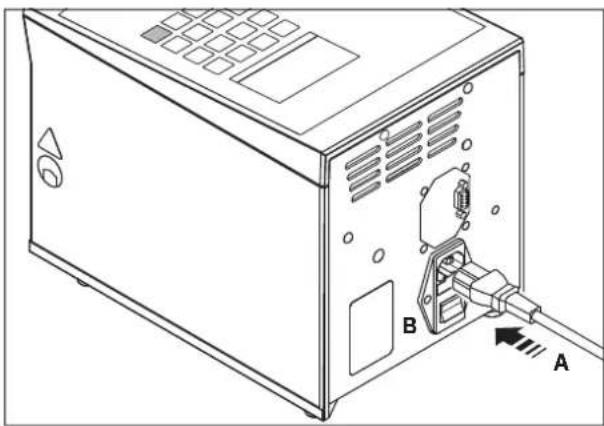

• Liitä verkkojohto (A).

• Kytke CUTFOX 10 päälle virtakytkimellä (B) (paina kohtaa I). Näytön valo ja punainen LED-valo "stop" syttyvät. Kaapelin sijoittaminen laitteeseen

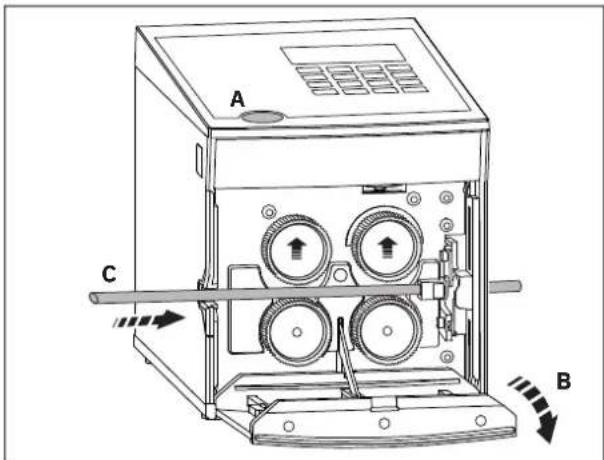

• Paina luukun avauspainiketta (A) ja käännä etuluukku (B) alas. Rullat nousevat tällöin ylös.

• Sijoita kaapeli rullien väliin ja vie kaapeli kaapeliohjai- men ja poistoaukon kautta ulos laitteesta (C).

• Käännä etuluukku ylös. Rullat puristavat tällöin kaapelin paikalleen. Mikäli leikattava materiaali on erittäin pehmeää tai kovaa, voi olla järkevää muuttaa käyttörullien puristusvoimaa (ks. sivu 17). Mittayksikön vaihtaminen millimetrien ja tuumien välillä Oletusasetuksena on millimetri

• Paina painiketta "mode" noin kuuden sekunnin ajan, kunnes näyttöön ilmestyy oheinen näkymä.

• Paina mittayksikön vaihtamiseen (mm/inch) tarkoitet- tua painiketta "4". Valittu mittayksikkö on näytössä kehystettynä (tässä: mm).

• Painikkeella "2" mittayksiköksi voi asettaa millimetrit (mm). Painikkeella "8" mittayksiköksi voi asettaa tuumat (inch).

• Voit tallentaa asettamasi tiedot ja palata toimintatilan valintaan painamalla painiketta "enter". Voit palata toimintatilan valintaan tietoja tallenta- matta painamalla painiketta "mode".

2.4 Kaapelien leikkaus automaattisesti määrämittaan

CUTFOX 10 leikkaa asetetun määrän kaapeleita automaattisesti määrämittaan. Tämä on laitteen vakiotila, joka on käytössä virran kytkemisen jälkeen.

• Kytke CUTFOX 10 päälle.

• Sijoita kaapeli laitteeseen kuvauksen mukaisesti (ks. sivu 9).

• Voit siirtyä tähän toimintatilaan painamalla ensin painiketta "mode" ja sen jälkeen painiketta "1". Parametrien asettaminen • Aseta pituus ja määrämittaan leikattavien kaapelien määrä painikkeilla 0–9.

• Asetetut tiedot voi korvata uusilla tai poistaa painikkeella "C".

• Tuumamittaisten tietojen syöttämisen yhteydessä voit asettaa myös desimaalit.

• Siirry seuraavalle riville painamalla painiketta "enter". Leikkauksen käynnistys • Paina painiketta "start". Vihreä LED-valo palaa. Leikkaus etenee automaattisesti. Leikkauksen pysäyttämi- nen tai keskeyttäminen

• Leikkauksen voi pysäyttää. Paina tätä varten painiketta "stop". Punainen LED-valo "stop" vilkkuu.

• Leikkausta voi jatkaa painamalla painiketta "start".

• Mikäli haluat keskeyttää leikkauksen, paina painiketta "stop" vähintään kahden se- kunnin ajan. Jäljellä olevan määrän näyttöön vaihtuu lukema "0000". Leikkaus on onnistunut Kun leikkaus on päättynyt, jäljellä olevan määrän näytössä on lukema "0000" ja hakanen. Voit asettaa pituuden ja määrän uudelleen. Toimintatilan vaihto • Voit palata toimintatilan valintaan painamalla painiketta "mode". Pituus (mm tai inch, ks. sivu 9) Määrämittaan leikattujen kaapelien määrä Jäljellä oleva leikattavien kaapelien määräLaitteen CUTFOX 10 käyttö 102786_fi_06 Phoenix Contact 11 / 22 Suomi

2.5 Leikkaustöiden suunnittelu PC:llä

Ohjelmiston CUTSOFT avulla voit laatia PC-tietokoneella leikkaustöitä sisältäviä tie- tueita. Tietueet sisältävät mittaan leikattavien kaapeleiden lukumäärää ja pituutta koske- vat tiedot samoin kuin kaapelin kuvauksen. CUTFOX 10 suorittaa nämä tiedostot tämän jälkeen järjestyksessä. Voit tallentaa ja suorittaa laitteen avulla enintään 20 projektia (luetteloa), jotka voivat sisältää enimmillään 100 tietuetta (leikkaustyötä). Ohjelmisto CUTSOFT on ladattavissa osoitteesta: phoenixcontact.com/product/1206829

• Asenna ohjelmisto CUTSOFT PC-tietokoneeseen.

• Kytke CUTFOX 10 ja PC-tietokone pois päältä, ennen kuin yhdistät laitteet toisiinsa.

• Yhdistä CUTFOX 10 PC-tietokoneeseen RS-232-kaapelilla. RS-232-liitäntä on lait- teen CUTFOX 10 taustapuolella. Voit tilata sopivan sovitinkaapelin lisätarvikkeena.

• Käynnistä CUTFOX 10 ja PC-tietokone uudelleen.

• Luo leikkuutehtävä PC-tietokoneella ohjelmiston CUTSOFT avulla.

• Siirry sopivaan toimintatilaan. Paina tätä varten ensin painiketta "mode" ja tämän jälkeen painiketta "2". Projektin lataaminen lait- teeseen CUTFOX 10

• Voit ladata haluamasi projektin laitteeseen CUTFOX 10 ohjelmistoa apuna käyttäen. Näytössä on vastaava näkymä, kun projekti latautuu laitteeseen CUTFOX 10. Lataa- misen päätyttyä näyttöön ilmestyy projektin valinnan näkymä. Projektin valinta • Valitse projektin numero. Numero pienenee painettaessa painiketta "2". Numero suurenee painettaessa painiketta "8".

• Vahvista valintasi painamalla painiketta "enter". Tämän jälkeen näyttöön ilmestyvät valitsemasi projektin asetukset. Kuvaava teksti Tietueiden lukumäärä Projektin numero Projektin numero Tietueen numero Tietueiden lukumäärä Pituus Määrä Jäljellä oleva määrä Kuvaava tekstiCUTFOX 10 12 / 22 Phoenix Contact 102786_fi_06 Projektin poistaminen • Mikäli haluat poistaa valitun projektin muistista, paina painiketta "stop" vähintään kahden sekunnin ajan. Näyttöön ilmestyy seuraava näkymä.

• Voit poistaa projektin muistista ja palata projektin valintaan painamalla painiketta "2".

• Voit palata projektin valintaan tietoja poistamatta painamalla painiketta "enter". Asetusten muuttaminen Voit muokata projektin valinnassa näytettyjä pituuden ja lukumäärän arvoja. Muu- tokset pysyvät voimassa, kunnes olet siirtynyt toiseen projektiin tai poistunut pro- jektista. Pysyvät muutokset on määritettävä PC-tietokoneella ja ladattava laitteeseen CUTFOX 10. Esimerkki: leikattavien kaapeleiden määrä tietueessa on suurempi kuin tällä hetkellä tarvittava. Pienennä määrää näppäimistöllä. Tallennettu suurempi määrä on kuitenkin jälleen käytössä, kun tietue valitaan seuraavan kerran.

• Valitse tietue painikkeilla 0–9.

• Asetetut tiedot voi korvata uusilla tai poistaa painikkeella "C".

• Siirry seuraavalle riville painamalla painiketta "enter".

• Aseta pituus ja määrämittaan leikattavien kaapelien määrä painikkeilla 0–9.

• Tuumamittaisten tietojen syöttämisen yhteydessä voit asettaa myös desimaalit. Leikkauksen käynnistys • Sijoita kaapeli laitteeseen kuvauksen mukaisesti (ks. sivu 9).

• Paina painiketta "start". Vihreä LED-valo palaa. CUTFOX 10 suorittaa näytössä näkyvän tietueen. Leikkauksen pysäyttämi- nen tai keskeyttäminen

• Leikkauksen voi pysäyttää. Paina tätä varten painiketta "stop". Punainen LED-valo "stop" vilkkuu ja näyttöön ilmestyy seuraava näkymä.

• Leikkausta voi jatkaa painamalla painiketta "start".

• Leikkauksen voi keskeyttää siirtymällä johonkin toiseen tietueeseen tai poistumalla projektista painikkeella "mode". Projektin päätös Leikkaus on päättynyt, kun näyttöön ilmestyy seuraava näkymä.

• Voit palata projektin valintaan painamalla painiketta "enter".

• Voit poistaa suoritetun projektin muistista ja palata projektin valintaan painamalla painiketta "C".Laitteen CUTFOX 10 käyttö 102786_fi_06 Phoenix Contact 13 / 22 Suomi

2.6 Kaapelien leikkaus manuaalisesti määrämittaan

Syötettyä kaapelin pituutta ja leikkausta laitteessa voi ohjata painikekäskyjen avulla.

• Sijoita kaapeli laitteeseen kuvauksen mukaisesti (ks. sivu 9).

• Kytke CUTFOX 10 päälle.

• Voit siirtyä tähän toimintatilaan painamalla ensin painiketta "mode" ja sen jälkeen painiketta "3". Kaapelien leikkaus määrä- mittaan

• Paina painiketta "6" siihen saakka, kunnes haluamasi pituus kaapelia on syötetty laitteeseen.

• Katkaise kaapeli painamalla painiketta "2". Pituuden poistaminen • Voit poistaa asetetun pituuden muistista painamalla painiketta "C". Toimintatilan vaihto • Voit palata toimintatilan valintaan painamalla painiketta "mode".

2.7 Leikkauksen lopetus

• Jos kaapeleita ei tarvitse enää leikata, kytke virtakytkin pois päältä (paina kohtaa 0).

• Avaa etuluukku ja poista kaapeli. Syötetty pituus (mm tai tuuma, ks. sivu 9) LeikkausCUTFOX 10 14 / 22 Phoenix Contact 102786_fi_06 3 Häiriöiden poistaminen

3.1 Virheilmoitukset näytössä

Voit poistaa virheilmoituksen muistista painamalla painiketta "enter". Taulukko 3-1 Virheilmoitukset ja korjaus Näyttö Syy Korjaus Etuluukku on auki. • Sulje etuluukku. Virhe tallentuu, jos moottori saa vir- taa, mutta mit- tausrulla ei pyöri. Mittausrulla (1) ei tunnista kaapelia • Sijoita laitteeseen uusi kaapeli. Kaapelia syötettäessä on muodostu- nut ruuhka tai solmu. Käyttörullat (2) luistavat.

• Tarkasta, onko ruuhka tai solmu estänyt kaapelin syötön. Kaapelin kelaamiseen tarvitaan liikaa voimaa. Käyttörullat (2) luistavat.

• Tarkasta, tarvitaanko kaapelin kelaamisen liikaa voi- maa. Rullat eivät siirrä kaapelia oikein. Käyt- törullat luistavat.

• Säädä käyttörullien puristusvoimaa (ks. sivu 17).

• Vaihda käyttörullat (ks. sivu 17).

• Käytä kaapeliin sopivia käyttörullia (ks. sivu 19). Mittausrulla (1) luistaa kaapelin päällä.

• Tarkasta, onko mittausrulla kulunut.

• Käytä kaapeliin sopivaa mittausrullaa (ks. sivu 19). Vika ilmenee, jos moottorin virta kasvaa liian voi- makkaasti. Kaapelia syötettäessä on muodostu- nut ruuhka tai solmu. Käyttörullat ovat juuttuneet (2) tai melkein juuttuneet paikalleen.

• Tarkasta, onko ruuhka tai solmu estänyt kaapelin syötön. Kaapelin kelaamiseen tarvitaan liikaa voimaa. Käyttörullat ovat juuttuneet (2) tai melkein juuttuneet paikalleen.

• Tarkasta, tarvitaanko kaapelin kelaamisen liikaa voi- maa. Suurin leikkausvoima ylittyi • Tarkasta, onko kaapelin poikkipinta liian suuri tai onko kaapeli muusta syystä epäsopiva.

• Vaihda leikkuuterät (ks. sivu 18).

Häiriöiden poistaminen 102786_fi_06 Phoenix Contact 15 / 22 Suomi

3.2 Leikattu pituus on virheellinen

• Tarkasta käyttö- tai mittausrullat kuluneisuus ja vaihda ne tarvittaessa.

• Säädä käyttörullien puristusvoimaa (ks. sivu 17).

• Jos kaapelin eriste on erittäin kova, mittausrullan tilalle voi asentaa PU-rullan tai teräsrullan (ks. sivu 17). Jos asetettu pituus poikkeaa jatkuvasti todellisesta pituudesta, CUTFOX 10 on säädet- tävä uudelleen.

• Paina painiketta "mode" noin kuuden sekunnin ajan, kunnes näyttöön ilmestyy ohei- nen näkymä.

• Paina pituussäädön painiketta "1". Näyttöön ilmestyy pituussäädön arvo (tässä: 5659). Tämä arvo ilmoittaa pulssien määrän metriä kohti.

• Arvo ja siten syötetty kaapelin pituus pienenee painettaessa painiketta "2". Arvo ja siten syötetty kaapelin pituus kasvaa painettaessa painiketta "8".

• Voit tallentaa antamasi tiedot ja palata toimintatilan valintaan painamalla painiketta "enter". Voit palata toimintatilan valintaan tietoja tallentamatta painamalla painiketta "mode".

3.3 Kaapelin syöttönopeuden asettaminen

Voit määritellä nopeuden, jolla kaapelia syötetään. Tämän nopeuden voi määritellä erik- seen automaattisen ja manuaalisen käytön osalta.

• Paina painiketta "mode" noin kuuden sekunnin ajan, kunnes näyttöön ilmestyy ohei- nen näkymä.

• Nopeutta automaattikäytössä voi muuttaa painamalla painiketta "2" ja nopeutta käsikäytössä painamalla painiketta "3".

• Nopeuksen esiasetus on 100 %, jota on mahdollista pienentää. Arvo ja siten nopeus pienenee painettaessa painiketta "2". Arvo ja siten nopeus suurenee painettaessa painiketta "8".

• Voit tallentaa antamasi tiedot ja palata toimintatilan valintaan painamalla painiketta "enter". Voit palata toimintatilan valintaan tietoja tallentamatta painamalla painiketta "mode".CUTFOX 10 16 / 22 Phoenix Contact 102786_fi_06

3.4 CUTFOX 10 ei kytkeydy päälle

Laitetta ei ole liitetty verkkoon

• Tarkasta, onko verkkopistoke liitetty laitteen CUTFOX 10 verkkoliitäntään ja sukopis- toke verkkopistorasiaan.

• Varmista, että virransyöttö verkkopistorasiaan on kunnossa. Viallinen verkkosulake VAROITUS: Loukkaantumisvaara Kytke CUTFOX 10 pois päältä ja irrota verkkopistoke.

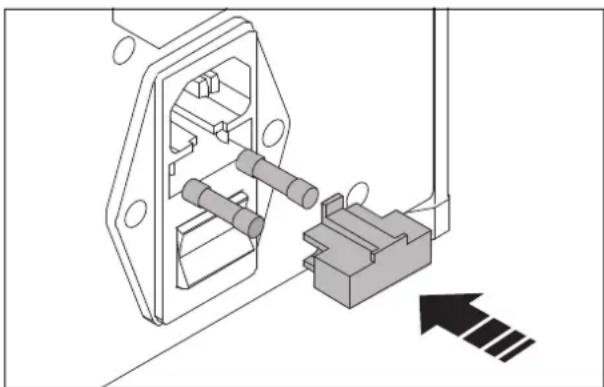

• Vedä sulakkeenpidin ulos.

• Tarkasta verkkosulakkeet.

• Vaihda viallinen verkkosulake (tilaustiedot, ks. sivu 19).

• Työnnä sulakkeenpidin paikalleen. VARO: Sulakkeenpitimen tulee lukittua paikalleen.Häiriöiden poistaminen 102786_fi_06 Phoenix Contact 17 / 22 Suomi

3.5 Rullien jälkisäätö tai vaihto

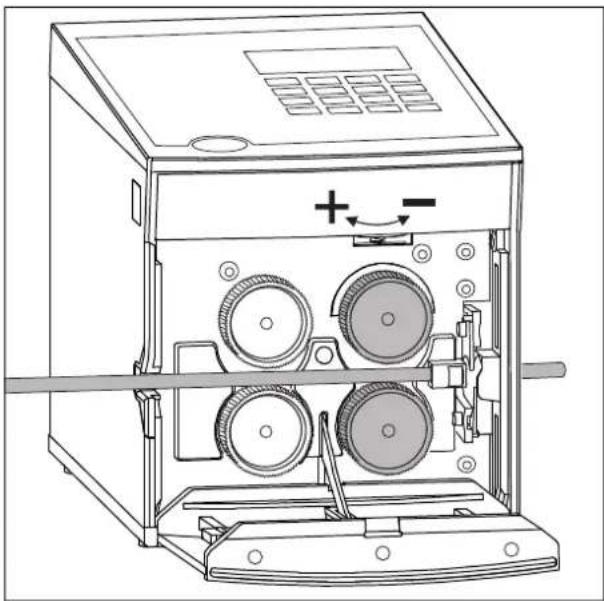

Käyttörullien puristusvoiman säätäminen Puristusvoiman tulee sopia yhteen leikattavan kaapelin kanssa. Puristusvoimaa ei tarvitse muuttaa vakiokaape- leita varten. Pääsääntö: – Kova ja paksu materiaali: lisää puristusta – Pehmeä ja ohut materiaali: vähennä puristusta

• Paina luukun avauspainiketta ja käännä etuluukku alas.

• Säädä puristusvoima säätöruuvin avulla. Kierto vastapäivään puristus suurenee Kierto myötäpäivään puristus vähenee Käyttö- ja mittausrullien vaihto VAROITUS: loukkaantumisvaara Kytke CUTFOX 10 pois päältä ja irrota verkkopistoke.

• Paina luukun avauspainiketta ja käännä etuluukku alas.

• Aseta toimitukseen sisältyvä irrotushakanen rullien taakse ja paina rullat pois paikaltaan. VARO: Vaihda käyttörullat vain pareittain.

• Kiinnitä huomiota ohjainpintaan asentaessasi rullat paikalleen.

• Vaihda rullat (tilaustiedot, ks. sivu 19).

• Käännä etuluukku ylös.

• Asenna verkkopistoke takaisin paikalleen.CUTFOX 10 18 / 22 Phoenix Contact 102786_fi_06

3.6 Leikkuuterien vaihto

Käyttörullien irrotus VAROITUS: Loukkaantumisvaara Kytke CUTFOX 10 pois päältä ja irrota verkkopistoke.

• Paina luukun avauspainiketta ja käännä etuluukku alas.

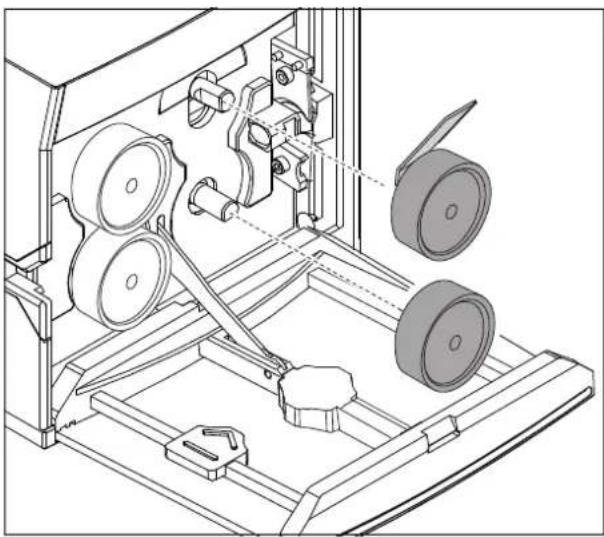

• Aseta toimitukseen sisältyvä irrotushakanen käyttö- rullien taakse ja paina rullat pois paikaltaan. Leikkuuterien irrotus

• Avaa ruuvit toimitukseen sisältyvällä kuusioavaimella.

• Poista molemmat leikkuuterät. Leikkuuterien asennus VARO: Poista aina molemmat leikkuuterät. Varmista asennuksen yhteydessä, että viistot leikkauspin- nat osoittavat ulospäin.

• Aseta kierresisäkkeellä varustettu alempi terä oikeal- ta puolelta pidikkeen päälle.

• Aseta ylempi terä vasemmalta puolelta pidikkeen päälle.

• Kiinnitä ruuvit kuusioavaimella. VARO: Kiinnitä rullien asennuksen yhteydessä huomiota akselien ohjainpintojen sijaintiin.

• Asenna käyttörullat takaisin paikalleen.

• Käännä etuluukku ylös.

• Asenna verkkopistoke takaisin paikalleen.Liite 102786_fi_06 Phoenix Contact 19 / 22 Suomi A Liite A 1 Tilaustiedot Katkaisuautomaatti ja varaosat Lisätarvikkeet A 2 Tekniset tiedot Kuvaus Nimitys Tuotenumero Katkaisuautomaatti CUTFOX 10 1206829 Käyttö- ja mittausrullat 2 vararullaa
