Obsluha dělicího automatu CUTFOX 10

UM CS CUTFOX 10, revize 06

2024-09-13

Tato příručka platí pro:

Označení Od sériového č. Číslo výrobku

CUTFOX 10 231000 1206829

Obsah

1 Pro vaši bezpečnost....5

1.1 Označení výstražných upozornění 5
1.2 Kvalifikace uživatelů....5
1.3 Oblast použití produktu....6
1.3.1 Rádné použití 6
1.3.2 Změny produktu ....6

2 Obsluha automatu CUTFOX 10....7

2.1 Rozsah dodávky a přehled dílů ....7
2.2 Umístění automatu CUTFOX 10....8
2.3 Připojení automatu a vložení kabelu....9
2.4 Automatické dělení kabelu 10
2.5 Projektování úloh dělení na PC 11
2.6 Manuální dělení kabelu 13
2.7 Ukončení procesu dělení.... 13

3 Odstraňování poruch 14

3.1 Chybová hlášení na displeji.... 14
3.2 Odříznutá délka je nesprávná 15
3.3 Nastavení rychlosti posuvu kabelu 15
3.4 CUTFOX 10 se nedá zapnout .... 16
3.5 Seřízení nebo výměna válečků 17
3.6 Výměna odřezávacích nožů 18

A Príloha 19

A 1 Údaje pro objednávku 19
A 2 Technické údaje....19
A 3 EU prohlášení o shodě....20
A 4 UK prohlášení o shodě 20

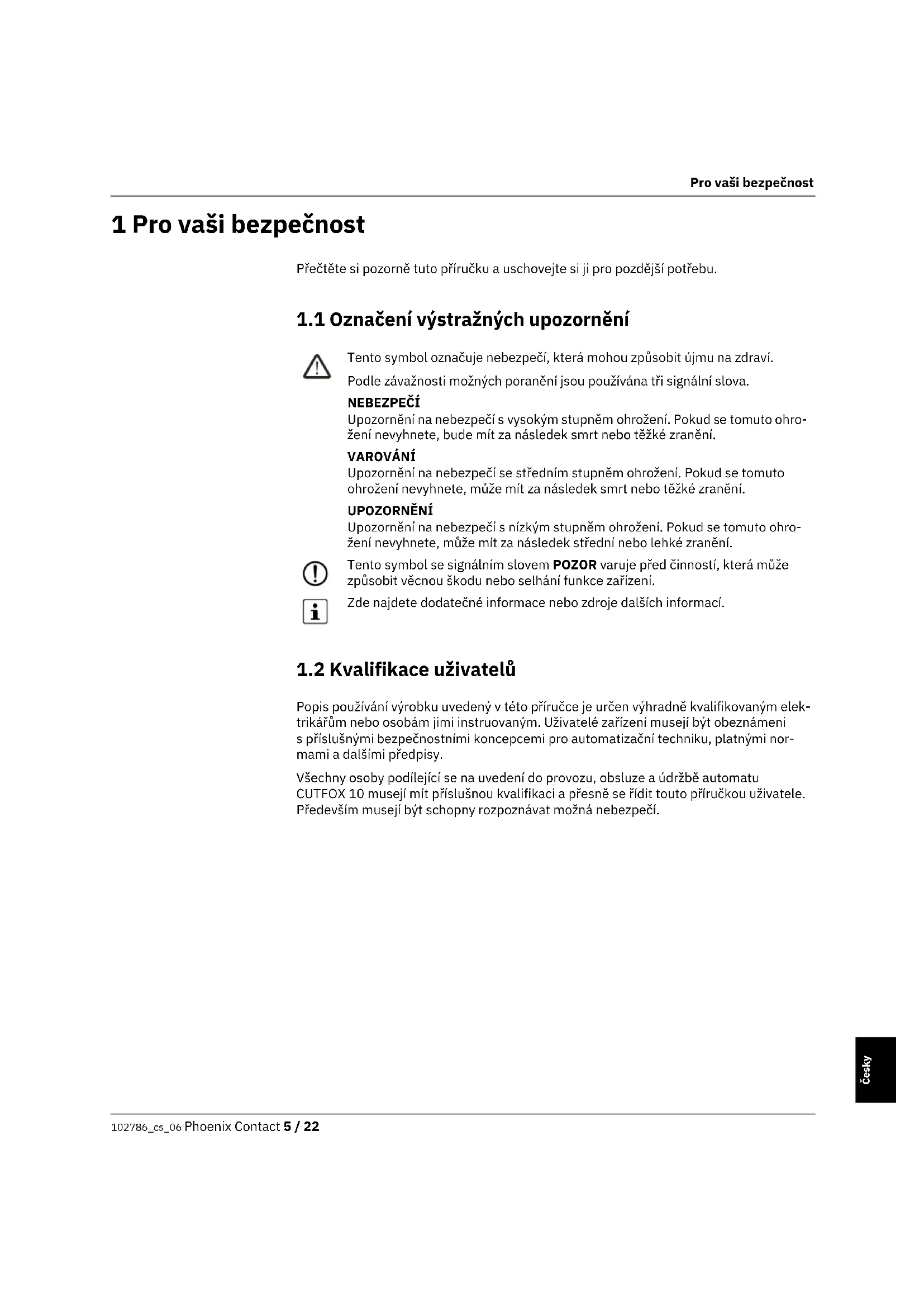

1 Pro vaši bezpečnost

Přečtěte si pozorně tuto příručku a uschovejte si ji pro pozdější potřebu.

1.1 Označení výstražných upozornění

Tento symbol označuje nebezpečí, která mohou způsobit újmu na zdraví.

Podle závažnosti možných poranění jsou používána tři signální slova.

NEBEZPEČÍ

Upozornění na nebezpečí s vysokým stupněm ohrožení. Pokud se tomuto ohrožení nevyhnete, bude mít za následek smrt nebo těžké zranění.

VAROVÁNÍ

Upozornění na nebezpečí se středním stupněm ohrožení. Pokud se tomuto ohrožení nevyhnete, může mít za následek smrt nebo těžké zranění.

UPOZORNĚNÍ

Upozornění na nebezpečí s nízkým stupněm ohrožení. Pokud se tomuto ohrožení nevyhnete, může mít za následek střední nebo lehké zranění.

Tento symbol se signálním slovem POZOR varuje před činností, která může způsobit věcnou škodu nebo selhání funkce zařízení.

Zde najdete dodatečné informace nebo zdroje dalších informací.

1.2 Kvalifikace uživatelů

Popis používání výrobku uvedený v této příručce je určen výhradně kvalifikovaným elektrikářům nebo osobám jimi instruovaným. Uživatelé zařízení musejí být obeznámeni s příslušnými bezpečnostními koncepcemi pro automatizační techniku, platnými normami a dalšími předpisy.

Všechny osoby podílející se na uvedení do provozu, obsluze a údržbě automatu CUTFOX 10 musejí mít příslušnou kvalifikaci a přesně se řídit touto příručkou uživatele. Především musejí být schopny rozpoznávat možná nebezpečí.

1.3 Oblast použití produktu

1.3.1 Řádné použití

Dělicí automat CUTFOX 10 řeže kabely, lanka, smršťovací bužírky a podobné profily a je vhodný zvláště pro sériovou výrobu.

Automat CUTFOX 10 je určen výhradně ke krácení kabelů, lanek, smršťovacích bužírek a podobných profilů do průměru 8 mm.

Vhodná jsou ohebná měděná lanka do průřezu 10 mm² a tuhé měděné kabely do maximálního průřezu 2,5 mm². V žádném případě nesmíte použít ocelové nebo podobné dráty, protože se tak mohou zničit odřezávací nože.

Jakékoli svévolné změny na automatu CUTFOX 10 jsou z bezpečnostních důvodů zakázány.

Požadovanou délku a počet vodičů můžete zadat bud' přímo na klávesnici automatu CUTFOX 10, nebo je zdokumentovat pomocí dodaného softwaru na PC a pak nahrát do automatu CUTFOX 10.

Bezpečnostní značky

Kvůli spolehlivé identifikaci potenciálních rizik nesmíte bezpečnostní značku (6 na Obr. 2-1) v žádném případě odstranit, poškodit ani přelepit.

VAROVÁNÍ: Nebezpečí pořezání a pohmoždění

Nikdy nevkládejte prsty do výstupního otvoru. S výstupním otvorem nesmíte nijak manipulovat.

1.3.2 Změny produktu

Přední dvířka jsou na svém místě kvůli bezpečnosti obsluhy. Za žádných okolností je nesmíte nijak upravovat, odstraňovat ani obcházet přestavbou.

Automat CUTFOX 10 smíte provozovat pouze se zavřenými předními dvířky.

Před opravami vždy vytáhněte síťovou zástrčku ze zásuvky.

Ujistěte se, že se uvnitř skříně nenacházejí žádné cizí předměty.

Používejte pouze originální náhradní díly od firmy Phoenix Contact.

Žádné změny hardwaru ani firmwaru zařízení nejsou dovoleny.

Neodborné práce nebo změny na zařízení mohou ohrozit vaši bezpečnost nebo poškodit zařízení. Zařízení nesmíte sami opravovat. V případě závady zařízení se obraťte na Phoenix Contact.

2 Obsluha automatu CUTFOX 10

2.1 Rozsah dodávky a přehled dílů

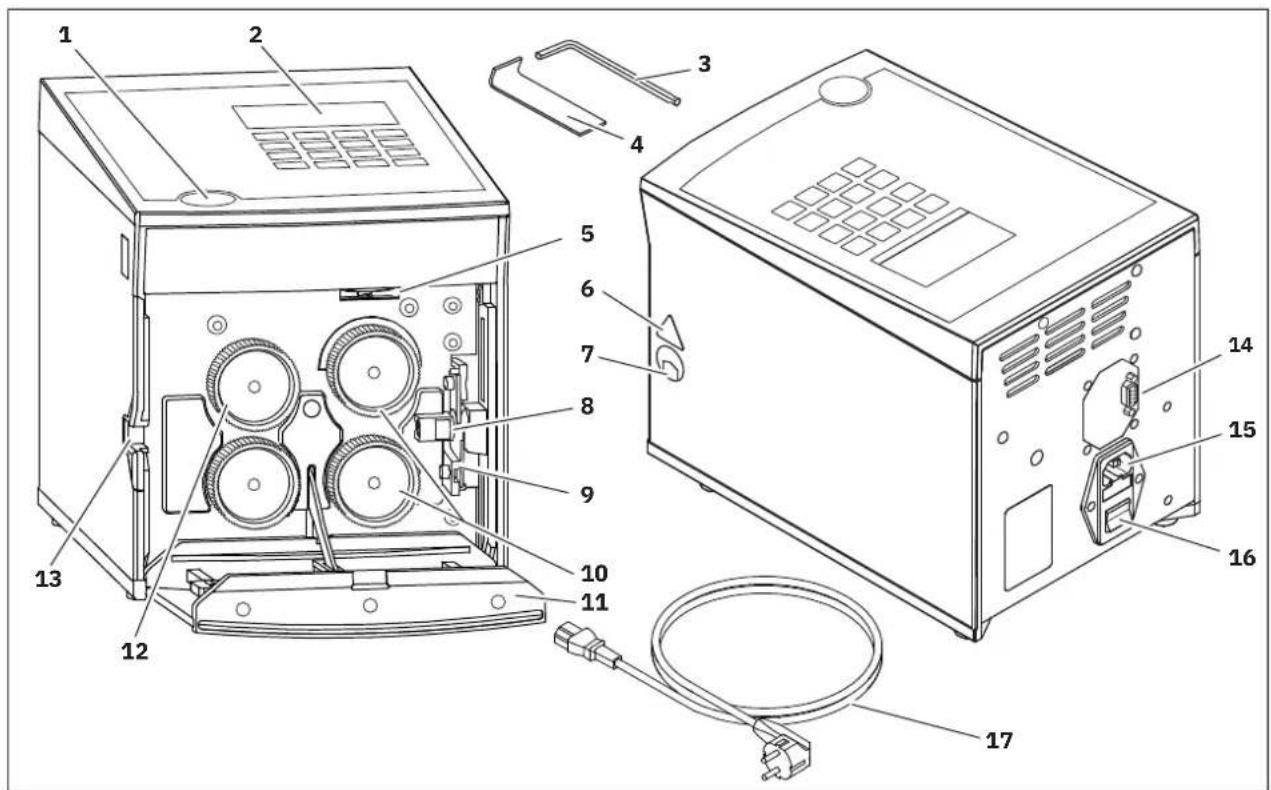

Obr. 2-1 Rozsah dodávky a přehled ovládacích prvků

1 Otvírač dvířek
2 Displej a klávesnice
3 Šestihranný klíč, vel. 3
4 Stahovák
5 Stavěcí šroub
6 Bezpečnostní značka
7 Výstupní otvor
8 Kabelové vodítko
9 Odřezávací nůž

10 Hnací válečky
11 Přední dvířka
12 Měřicí váleček
13 Vstupní otvor
14 Rozhraní RS 232
15 Sítová přípojka se síťovými pojistkami
16 Spínač zap./vyp.
17 Sítový kabel

2.2 Umístění automatu CUTFOX 10

Požadavky na místo instalace

POZOR: Při provozu a skladování respektujte následující:

Provoz přístroje je dovolen pouze na pokud možno bezprašných, suchých místech, chráněných před stříkající vodou. Vyvarujte se míst vystavených vysokým teplotám, přímému slunečnímu záření nebo nízkým teplotám (provozní rozsah: 15 °C ... 35 °C).

Dejte pozor, abyste na automat CUTFOX 10 nevylili žádné kapaliny.

Nevystavujte automat CUTFOX 10 silným otrésům ani nárazům.

Při přemístění z chladného do teplého prostředí se může tvořit kondenzát.

Pred použitím automatu CUTFOX 10 otevřete prední dvířka a nechte kondenzát odpařit.

Místo instalace musí být rovné a vodorovné.

Obr. 2-2 Příklad zajištění dělicího automatu CUTFOX 10

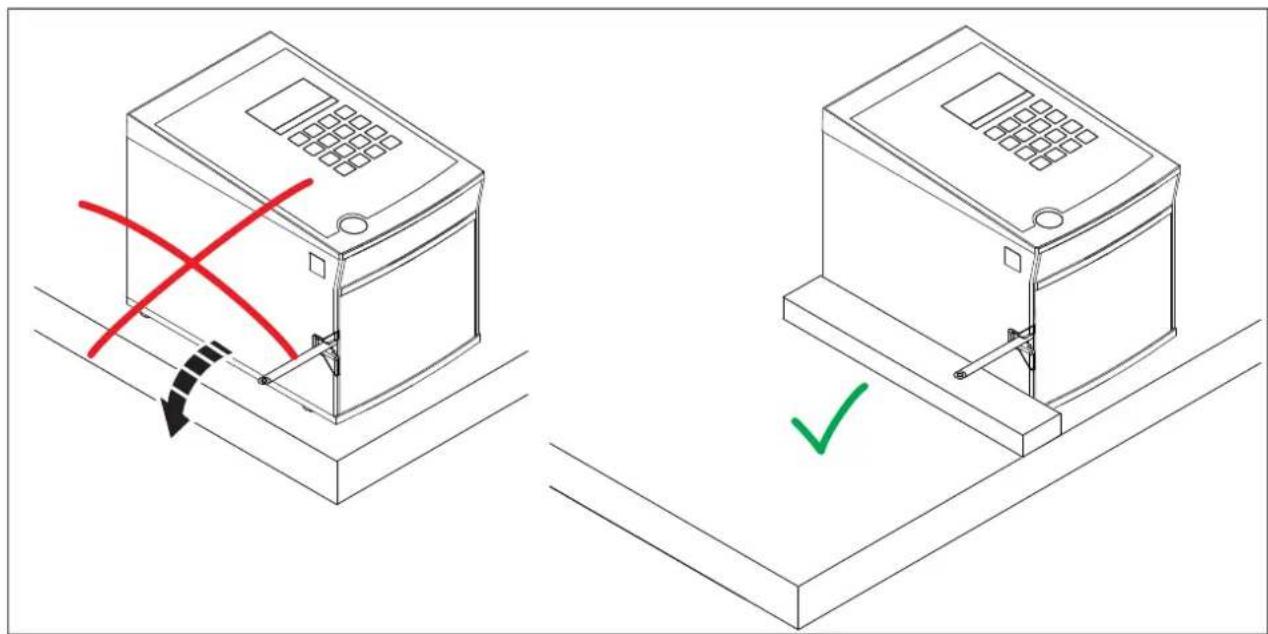

- Umístěte CUTFOX 10 tak, aby nemohl sklouznout s pracovní plochy. Použijte k tomu účelu neklouzavou podložku, nebo automat CUTFOX 10 zajistěte, jak je znázorněno na obr. 2.3 (vpravo).

2.3 Připojení automatu a vložení kabelu

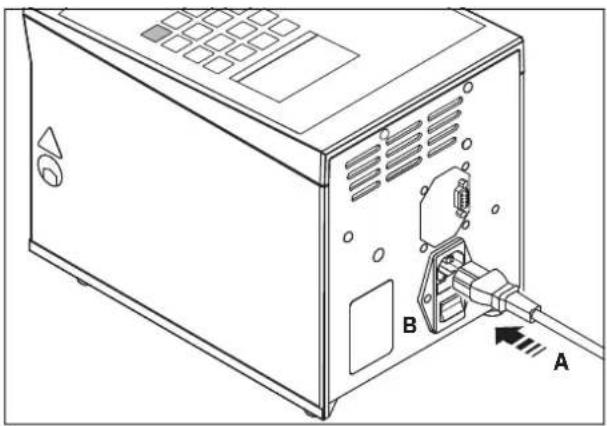

Připojení k elektrické síti

• Připojte sítový kabel (A).
• Zapněte automat CUTFOX 10 síťovým vypínačem (B) (stiskněte I).
  Displej a červená LED „stop“ se rozsvítí.

Vložení kabelu

• Stiskněte otvírač dvířek (A) a vyklopte přední dvířka dopředu (B).
  Válečky se při tom zdvihnou.

- Vložte kabel mezi válečky a protáhněte jej vodítkem a výstupním otvorem směrem ven (C).

- Zaklopte prední dvířka.

Válečky při tom sevřou kabel.

Při dělení velmi měkkého nebo naopak velmi tvrdého materiálu může mít smysl změnit přítlak hnacích válečků (viz str. 17).

Přepínání měrných jednotek: mm – palce

Standardní nastavení: milimetry

- Stiskněte na cca šest sekund tlačítko „mode“, až se na displeji objeví toto zobrazení.

- Tlačítkem „4“ lze změnit jednotky z mm na palce (inch).

Nastavené měrné jednotky jsou orámované (zde: mm).

- Tlačítkem „2“ se přepnou jednotky na milimetry. Tlačítkem „8“ se přepnou jednotky na palce (inch).

- Tlačítkem „enter“ se zadání uloží do paměti a displej se vrátí k zobrazení volby režimu. Stisknutím tlačítka „mode“ se vrátíte k výběru režimu bez uložení.

2.4 Automatické dělení kabelu

Automat CUTFOX 10 automaticky nařeže zadaný počet kusů kabelu na určitou délku. Toto je standardní režim, který je aktivován při zapnutí automatu.

• Zapněte automat CUTFOX 10.
• Vložte kabel podle popisu (viz str. 9).
• Pro přechod do tohoto režimu stiskněte nejprve tlačítko „mode“ a poté tlačítko „1“.

Délka (mm nebo palce, viz str. 9)

Počet nařezaných kusů Zbytek (počet zbývajících kusů k nařezání)

Zadání parametrů • Tlačítky „0“ až „9“ zadejte požadovanou délku a počet kusů k nařezání.

• Zadání je možné přepisovat nebo smazat tlačítkem „C“.
• U délek v palcích lze zadávat i desetinná místa.
• Přejděte na další řádek stisknutím tlačítka „enter“.

Spuštění procesu dělení • Stiskněte tlačítko „start“. Rozsvítí se zelená LED.

Spustí se automatický proces dělení kabelu.

Pozastavení nebo přerušení procesu dělení

• Proces dělení můžete pozastavit. K tomu účelu stiskněte tlačitko „stop“. Červená LED „stop“ začne blikat.
• Chcete-li v dělení pokračovat, stiskněte tlačítko „start“.
• Pokud si přejete dělení přerušit, stiskněte tlačítko „stop“ na minimálně dvě sekundy. Počítadlo zbývajících kusů k nařezání se vynuluje („0000“).

Úspěšné dokončení procesu dělení

Po dokončení dělení ukazuje počítadlo zbývajících kusů „0000“ a zároveň se zobrazí odškrtávka.

Nyní můžete znovu zadat délku a počet kusů k nařezání.

Změna režimu

• Stisknutím tlačítka „mode“ se vrátíte k zobrazení volby režimu.

2.5 Projektování úloh dělení na PC

Se softwarem CUTSOFT můžete na PC vytvářet datové záznamy s úlohami dělení. Datové záznamy obsahují informace o požadovaném počtu kusů a délce a rovněž popis kabelu. Tyto datové záznamy pak automat CUTFOX 10 postupně zpracuje. Můžete uložit a poté nechat zpracovat až 20 projektů (seznamů) s maximálně 100 datovými záznamy (úlohami dělení).

Příslušný software CUTSOFT si můžete stáhnout na: phoenixcontact.com/product/1206829

• Nainstalujte software CUTSOFT do počítače.
• Před připojením automat CUTFOX 10 i počítač vypněte.
• Připojte automat CUTFOX 10 kabelem RS-232 k počítači. Rozhraní RS 232 se nachází na zadní straně automatu CUTFOX 10. Vhodný adaptérový kabel můžete objednat jako příslušenství.
• Nyní automat CUTFOX 10 i počítač znovu zapněte.
• Pomocí softwaru CUTSOFT nainstalovaného v PC naplánujte úlohy dělení.
• Přejděte do vhodného režimu. Za tím účelem stiskněte tlačítko „mode“ a poté tlačítko „2“.

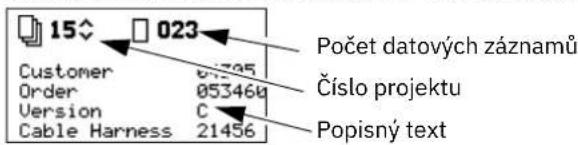

15 023 Customer 053468 Order 053468 Version C Cable Harness 21456 Počet datových záznamů Číslo projektu Popisný text

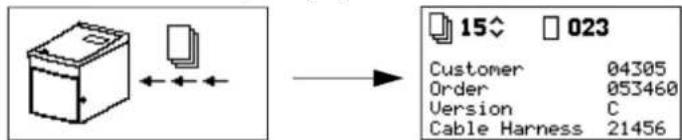

Načtení projektu do auto- matu CUTFOX 10

- Pomocí softwaru načtěte požadovaný projekt do automatu CUTFOX 10. Během načitání do CUTFOX 10 se na displeji zobrazuje příslušné hlášení. Po načtení se zobrazí nabídka k výběru projektu.

15 023 Customer 04305 Order 053460 Version C Cable Harness 21456

Výběr projektu • Vyberte číslo projektu.

Tlačítkem „2“ se číslo snižuje.

Tlačítkem „8“ se číslo zvyšuje.

- Tlačítkem „enter“ provedenou volbu potvrdte.

Poté se na displeji zobrazí nastavení zvoleného projektu.

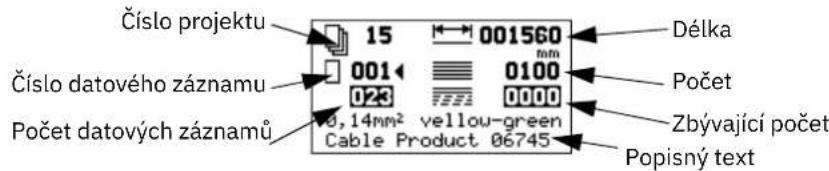

Číslo projektu 15 001560 mm Číslo datového záznamu 001 0100 Počet datových záznamů 023 0000 Vd, 14mm² yellow-green Cable Product 06745 Délka Počet Zbývající počet Popisný text

Smazání projektu

- Pokud si přejete aktuální projekt smazat, stiskněte tlačítko „stop“ na nejméně dvě sekundy. Objeví se následující hlášení:

• Pro smazání projektu a návrat k výběru projektu stiskněte tlačítko „2“.
• Pro návrat k výběru projektu bez smazání stiskněte tlačítko „enter“.

Změna nastavení

Hodnoty délky a počtu kusů zobrazené v okně volby projektu, lze upravit. Provedené změny zůstanou zachovány jen do změny nebo opuštění projektu. Trvalé změny musíte naprojektovat v počítači a nahrát do automatu CUTFOX 10.

Příklad: V datovém záznamu se má nařezat více kabelů, než kolik jich aktuálně potřebujete. Snižte jejich počet pomocí klávesnice. Při následujícím vyvolání datového záznamu se však použije uložený vyšší počet kusů.

• Tlačítky „0“ až „9“ zvolte některý datový záznam.
• Zadání je možné přepisovat nebo smazat tlačítkem „C“.
• Přejděte na další řádek stisknutím tlačítka „enter“.
• Tlačítky „0“ až „9“ zadejte počet a délku kabelů k nařezání.
• U délek v palcích lze zadávat i desetinná místa.

Spuštění procesu dělení

• Vložte kabel podle popisu (viz str. 9).
- Stiskněte tlačítko „start“. Rozsvítí se zelená LED.

Automat CUTFOX 10 zpracuje zobrazený datový záznam.

Pozastavení nebo přerušení procesu dělení

- Proces dělení můžete pozastavit. K tomu účelu stiskněte tlačitko „stop“. Červená LED „stop“ bliká a objeví se následující hlášení:

• Chcete-li v dělení pokračovat, stiskněte tlačítko „start“.
• Pro přerušení dělení přepněte na jiný datový záznam nebo opustte projekt tlačítkem „mode“.

Konec projektu Dělení je dokončeno, když se objeví toto zobrazení:

• Pro návrat k výběru projektu stiskněte tlačítko „enter“.
  • Pro smazání zpracovaného projektu a návrat k výběru projektu stiskněte tlačítko „C“.

2.6 Manuální dělení kabelu

Kabel můžete nechat transportovat a dělit i pomocí tlačítkových příkazů.

• Vložte kabel podle popisu (viz str. 9).
- Zapněte automat CUTFOX 10.
• Pro přechod do tohoto režimu stiskněte nejprve tlačítko „mode“ a poté tlačítko „3“.

Transportovaná délka (mm nebo palce, viz str. 9)

Řezání

Dělení kabelu

• Podržte tlačitko „6“ stisknuté tak dlouho, než se kabel přesune v požadované délce.
• Pro odříznutí kabelu stiskněte tlačítko „2“.

Smazání délky • Pro smazání nastavené délky stiskněte tlačítko „C“.

Změna režimu

- Stisknutím tlačítka „mode“ se vrátíte k zobrazení volby režimu.

2.7 Ukončení procesu dělení

• Když už není zapotřebí řezat žádné další kabely, vypněte automat síťovým vypínačem (stiskněte 0).
• Otevřete přední dvířka a vyjměte kabel.

3 Odstraňování poruch

3.1 Chybová hlášení na displeji

Tab. 3-1 Chybová hlášení a náprava chyb

Displej Příčina Náprava
	Přední dvířka jsou otevřená. • Zavřete přední dvířka.
	Měřicí váleček (1) nedetekuje kabel. • Zavedťe nový kabel.
	Při posuvu kabelu došlo k jeho zablokování nebo se vytvořil uzel. Hnací válečky (2) prokluzují.	• Zkontrolujte, zda podávání kabelu nebrání jeho za-blokování nebo zauzlování.
	Síla nutná k odvíjení kabelu je příliš velká. Hnací válečky (2) prokluzují.	• Zkontrolujte, zda síla nutná k odvíjení kabelu není pří-liš velká.
	Válečky neposunují kabel správně. Hnací válečky prokluzují.	• Upravte přítlak hnacích válečků (viz str. 16). • Vyměňte přítlačné válečky (viz str. 16). • Používejte jen hnací válečky odpovídající kabelu (viz str. 19).
	Měřicí váleček (1) na kabelu klouže. • Zkontrolujte, zda měřicí váleček není opotřebovaný. • Používejte jen měřicí váleček odpovídající kabelu (viz str. 19).
	Při posuvu kabelu došlo k jeho zablokování nebo se vytvořil uzel. Hnací válečky (2) jsou zablokované nebo se k tomu blíží.	• Zkontrolujte, zda podávání kabelu nebrání jeho za-blokování nebo zauzlování.
Toto chybové hlá-šení přijdev případě příliš vy-sokého nárůstunapájecího proudu motoru.	Síla nutná k odvíjení kabelu je příliš velká. Hnací válečky (2) jsou zabloko-vané nebo se k tomu blíží.	• Zkontrolujte, zda síla nutná k odvíjení kabelu není pří-liš velká.
	Došlo k překročení maximální řezné síly.	• Zkontrolujte, zda průřez použitého kabelu není příliš velký či zda kabel není z jiného důvodu nevhodný. • Vyměňte odřezávací nože (viz str. 18).

Pro vymazání chybového hlášení stiskněte tlačítko „enter“.

3.2 Odříznutá délka je nesprávná

mm inch 1 2 3 4 5659 √ 2 8 enter mode

• Zkontrolujte, zda hnací nebo měřicí válečky nejsou opotřebované, a případně je vy-měňte.
• Upravte přítlak hnacích válečků (viz str. 16).
• Je-li izolace kabelů příliš tvrdá, lze měřicí váleček nahradit válečkem z PU nebo oceli (viz strana 16).

Pokud skutečná délka nařezaných kabelů trvale neodpovídá nastavené délce, musíte automat CUTFOX 10 znovu seřídit.

• Stiskněte na cca šest sekund tlačítko „mode“, až se na displeji objeví toto zobrazení.
• Stiskněte tlačítko „1“ pro nastavení délky.

Zobrazí se hodnota pro nastavení délky (zde: 5659). Tato hodnota udává počet impulzů na metr.

• Tlačítkem „2“ se hodnota, a tím i transportní délka snižuje.
Tlačítkem „8“ se hodnota, a tím i transportní délka zvyšuje.
- Stisknutím tlačítka „enter“ uložíte zadanou hodnotu a vrátíte se k výběru režimu.
Stisknutím tlačítka „mode“ se vrátíte k výběru režimu bez uložení.

3.3 Nastavení rychlosti posuvu kabelu

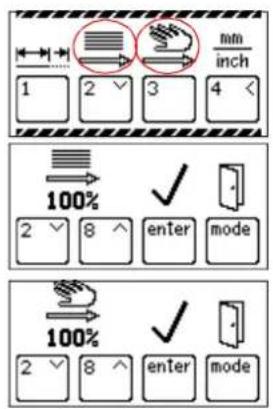

mm inch 1 2 3 4 100% 2 8 enter mode 100% 2 8 enter mode

Rychlost, jíž je kabel podáván do stroje, se dá nastavit. Tato rychlost je nastavitelná zvlášť pro automatický a ruční provoz.

• Stiskněte na cca šest sekund tlačítko „mode“, až se na displeji objeví toto zobrazení.
• Pro změnu rychlosti v automatickém režimu stiskněte tlačítko „2“, pro změnu rychlosti v ručním režimu tlačítko „3“.
• Rychlost je standardně přednastavena na 100 %, ale dá se snížit.

Tlačítkem „2“ se hodnota, a tím i rychlost snižuje.

Tlačítkem „8“ se hodnota, a tím i rychlost zvyšuje.

- Stisknutím tlačítka „enter“ uložíte zadanou hodnotu a vrátíte se k výběru režimu. Stisknutím tlačítka „mode“ se vrátíte k výběru režimu bez uložení.

3.4 CUTFOX 10 se nedá zapnout

Přerušené připojení k síti

- Zkontrolujte, zda je sítová zástrčka připojena k sítové přípojce automatu CUTFOX 10 a zástrčka s ochranným kontaktem k sítové zásuvce.

- Přesvědčte se, zda je napájení u síťové zásuvky v pořádku.

Vadná sítová pojistka

VAROVÁNÍ: Nebezpečí úrazu

Vypněte automat CUTFOX 10 a vytáhněte síťovou zástrčku.

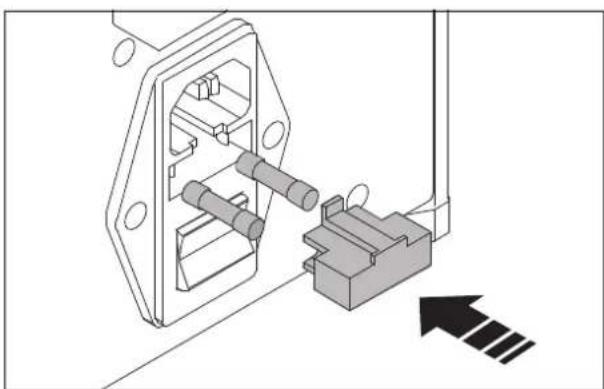

• Vytáhněte držák pojistek.
- Zkontrolujte sítové pojistky.
- Vadnou síťovou pojistku vyměňte (údaje pro objednávku viz str. 19).
- Zasuňte držák pojistek zpět na své místo.

POZOR:

Držák pojistek musí zapadnout.

3.5 Seřízení nebo výměna válečků

Nastavení přítlaku hnacích válečků

Přítlak hnacích válečků musí odpovídat druhu zpracovávaného kabelu. U standardních kabelů jej není třeba měnit.

Zásadně platí:

– tvrdý a tlustý materiál: vyšší tlak
- měkký a tenký materiál: nižší tlak

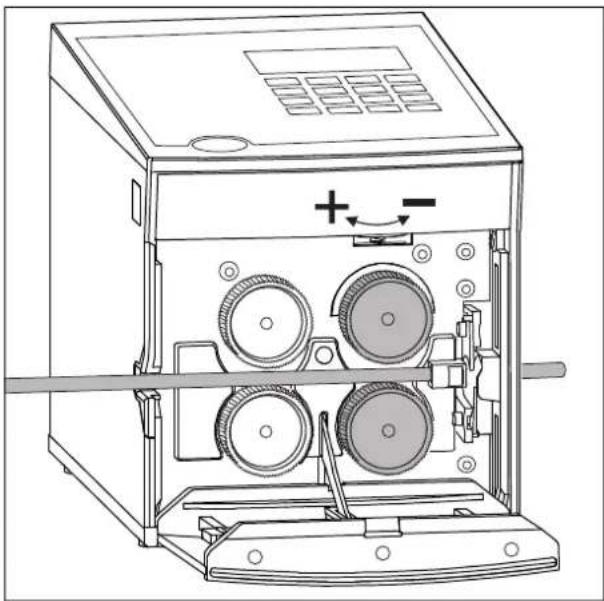

- Stiskněte otvírač dvířek a vyklopte přední dvířka dopředu.

- Nastavte přítlak stavěcím šroubem. Otáčení doleva → vyšší tlak Otáčení doprava → nižší tlak

Výměna hnacích nebo měřicích válečků

VAROVÁNÍ: Nebezpečí úrazu

Vypněte automat CUTFOX 10 a vytáhněte síťovou zástrčku.

• Stiskněte otvírač dvířek a vyklopte přední dvířka dopředu.
• Nasad'te dodaný stahovák za válečky a odtlačte je.

POZOR:

Hnací válečky vyměňujte vždy jen oba současně.

• Při nasazování válečků dejte pozor na správnou polo-hu unášecích plošek hřídelí.
  • Vyměňte válečky (údaje pro objednávku viz str. 19).
• Zaklopte přední dvířka.
• Znovu zapojte síťovou zástrčku.

3.6 Výměna odřezávacích nožů

Demontáž hnacích válečků

VAROVÁNÍ: Nebezpečí úrazu

Vypněte automat CUTFOX 10 a vytáhněte síťovou zástrčku.

• Stiskněte otvírač dvířek a vyklopte přední dvířka do předu.
• Nasad'te dodaný stahovák za hnací válečky a odtlačte je.

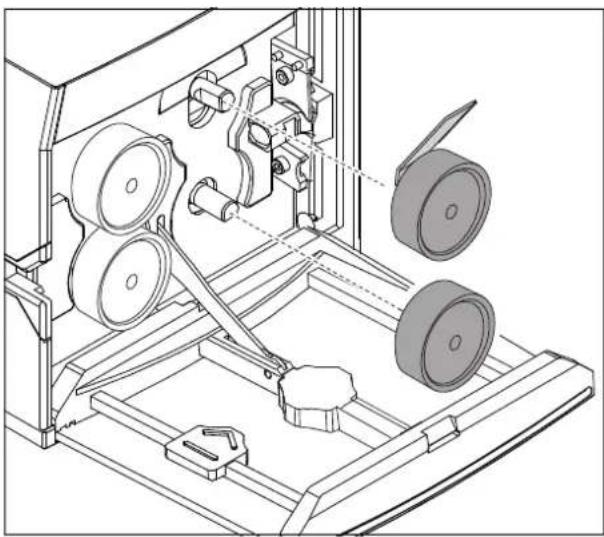

Demontáž odřezávacích nožů

• Dodaným imbusovým klíčem povolte šrouby.
• Vyjměte oba odřezávací nože.

Montáž odřezávacích nožů

POZOR:

Vyměňujte vždy jen oba nože najednou.

Při montáži dejte pozor, aby zkosené řezné plochy směřovaly ven.

• Nasadte dolní nůž se závitovou vložkou z pravé strany na držák.
• Nasad'te horní nůž z levé strany na držák.
• Utáhněte šrouby imbusovým klíčem.

POZOR:

Při montáži válečků dbejte na správnou polohu unášecích plošek na hřídelích.

• Namontujte hnací válečky zpět na místo.
• Zaklopte prední dvířka.
• Znovu zapojte sítovou zástrčku.

A Příloha

A 1 Údaje pro objednávku

Dělicí automat a náhradní díly

Popis Označení Číslo výrobku
Dělicí automat CUTFOX 10 1206829
Hnací a měřicí válečky
2 náhradní válečky	CF-10 WHEEL SET 1207271
2 náhradní válečky, s povrchem z PU, pro choulostivé kabely/vodiče, a jejich izolace (částečně pro tvrdé izolace)	CF-10 WHEEL PU 1200098
2 náhradní válečky, s kaleným, jemně rýhovaným ocelovým povrchem, pro velmi tvrdé izolace, resp. materiály	CF-10 WHEEL STEEL 1200099
Odřezávací nůž CF-10 CUTTER KNIFE SET 1207284
Jemná pojistka, jmenovitý proud: 2 A, vypínací charakteristika: pomalá (T), délka: 20 mm, průměr: 5 mm	ADT-FUSE-5X20-2A/T/250V 1457326
Stahovák	CF-10 ABZH	1207297
Příslušenství
Popis Označení Číslo výrobku
Adaptérový kabel, zástrčka USB 2.0 (typ A) na zástrčku D-SUB/RS-232 (9pólovou), pro připojení sériových zařízení k USB portu	ADT-CBL-D-MM-USB/RS23	1580478
Odvíječ kabelu	CUTFOX 10 C-UN 1208393

A 2 Technické údaje

Technické údaje
Sítová přípojka	100 V AC ... 240 V AC / 50 Hz ... 60 Hz
Příkon	150 VA
Řezný výkon (ohebný/tuhý)	0,08 mm ^2 ... 10 mm ^2 / 0,08 mm ^2 ... 2,5 mm ^2
Maximální propustnost	8 mm
Nastavení průřezu	automaticky
Počet řezů	1 ... 9999 ks
Délka řezů	2 mm ... 999999 mm / 0,1 in. ... 99999,9 in.
Rychlost posuvu	max. 0,5 m/s
Rozhraní	RS-232
Rozměry (š × v × h)	194 mm × 228 mm × 301 mm
Hmotnost	10 kg

A 3 EU prohlášení o shodě

EU prohlášení o shodě č. 000549356_05_DoC_EU

Výrobce: Phoenix Contact GmbH & Co.KG

Adresa: Flachsmarktstraße 8, 32825 Blomberg, Německo

Označení produktu: CUTFOX 10

Číslo výrobku: 1206829

Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Produkty uvedené v tomto prohlášení vyhovují příslušným požadavkům následujících harmonizačních právních předpisů:

2006/42/EG

Směrnice o strojních zařízeních

Omezení používání některých nebezpečných látek

Směrnice o elektromagnetické kompatibilitě (EMC)

Při posuzování shody byly vzaty v úvahu následující příslušné normy:

EN 55014-1:2017+A11:2020 EN 55014-2:2015

EN 60204-1:2018 EN IEC 63000:2018

EN ISO 12100-1:2010 EN ISO 13849-1:2015

EN ISO 13854:2019 EN ISO 13857:2019

A 4 UK prohlášení o shodě

Věnujte, prosím, pozornost následujícím pokynům

Všeobecné podmínky používání technické dokumentace

Phoenix Contact si vyhrazuje právo kdykoliv a bez předchozího upozornění změnit, opravit nebo zlepšit technickou dokumentaci a v ní popsané výrobky, pokud je to pro uživatele únosné. To platí rovněž pro změny v zájmu technického pokroku.

Získání technické dokumentace (zejména dokumentace pro uživatele.) nezakládá žádnou následnou informační povinnost ze strany Phoenix Contact o případných změnách výrobků a/nebo jejich technické dokumentace. Jste odpovědni za kontroly vhodnosti a účelu použití výrobků v rámci konkrétní aplikace, zejména s ohledem na dodržování platných norem a zákonů. Veškeré informace vyplývající z technické dokumentace jsou udělovány bez jakýchkoliv výslovných, konkludentních nebo implicitně vyplývajících záruk.

V ostatním platí výhradně jen ustanovení aktuálně platných Všeobecných obchodních podmínek společnosti Phoenix Contact, zejména pro možné ručení ze záruky.

Tato příručka včetně všech v ní obsažených vyobrazení je chráněna autorským právem. Jakákoli změna obsahu nebo částečné zveřejnění není dovoleno.

Phoenix Contact si vyhrazuje právo, pro zde použitá označení výrobků Phoenix Contact nahlásit vlastní ochranná práva. Nahlášení těchto ochranných práv třetí stranou je zakázáno.

Ostatní označení výrobků mohou být chráněna ze zákona, i když nejsou jako taková označena.

Kontakt

Internet

Aktuální informace o výrobcích firmy Phoenix Contact a k našim všeobecným obchodním a záručním podmínkám najdete na internetu na adrese: phoenixcontact.com

Ujistěte se, že vždy pracujete s aktuální dokumentací. Tato dokumentace je ke stažení připravena na internetové adrese: phoenixcontact.com/products

Zastoupení

S problémy, které nebudete moci sami vyřešit pomocí této dokumentace, se obracejte na naše zastoupení v České republice. Adresu tohoto zastoupení najdete na adrese: phoenixcontact.com.

Vydavatel Phoenix Contact GmbH & Co. KG

Pokud budete mít podněty a zlepšovací návrhy týkající se obsahu a úpravy naší příručky, potěšilo by nás, kdybyste nám své návrhy zaslali na adresu: [e-mail]

Originalno navodilo za obratovanje

Upravljanje naprav za rezanje CUTFOX 10

UM SL CUTFOX 10, revizija 06

2024-09-27
