Typ produktu	Elektrický krimpovací stroj
Značka	Phoenix Contact
Model	CF 500-230V
Napájecí napětí	230 V / 50 Hz
Příkon	160 VA
Maximální lisovací síla	10 kN
Doba lisování	< 1 s
Rozměry (D x V x H)	140 mm x 220 mm x 320 mm
Hmotnost základního přístroje	10 kg
Hmotnost nožního spínače	1,2 kg
Displej	LCD počítadlo kusů 6místné, resetovatelné
Provozní režimy	1 krok (kompletní krimpování) / 2 kroky (upevnění poté krimpování)
Rozsah provozní teploty	10 °C až 40 °C
LED indikátory	Ready, Error, Údržba, Režim 1, Režim 2
Bezpečnost	Ochranný kryt s automatickým vypínacím zařízením
Použití v souladu s určením	Krimpování krimpovacích kontaktů (násuvky, TWIN, soustružené kontakty, klipy, izolované kabelové oka, trubková oka atd.)
Krimpovací matrice	Vyměnitelná, možné vystředění a seřízení
Nastavení lisovací síly	Jezdcem od 1 do 5
Nastavení otevření matrice	Tlačítky s LED indikátorem (4 LED)
Doporučená údržba	Po 500 000 krimpování od Phoenix Contact
Svéťové pojistky	2 x 1,25 A (typ FUSE SB 1,25 A)
Připojení nožního spínače	Ano
Dostupné příslušenství	Polohovače pro klipy a ploché konektory
Ochranný kryt	Specifický pro každou krimpovací matrici
Záruka	Dle všeobecných obchodních podmínek Phoenix Contact

Často kladené otázky - CF 500-230V Phoenix Contact

Jak uvést CF 500 do provozu?

Pro uvedení do provozu umístěte přístroj na rovný povrch, po odpojení od sítě sejměte ochranný kryt, namontujte vhodnou krimpovací matrici, nasaďte kryt zpět, připojte nožní spínač a síť, poté zapněte vypínač. LED ready by se měla rozsvítit. Poté proveďte vystředění a seřízení matrice.

Co dělat, když se rozsvítí LED « error »?

LED error může indikovat: nožní spínač uvolněn příliš brzy (stiskněte enter a opakujte), nesprávný průřez vodiče (použijte správný průřez), špatné nastavení lisovací síly (zvyšte polohu jezdce), nebo nesprávné seřízení matrice (postupujte podle postupu uvedení do provozu).

Jak nastavit lisovací sílu?

Lisovací síla se nastavuje jezdcem (polohy 1 až 5). Posuňte jezdec na vyšší polohu pro zvýšení síly. Proveďte zkušební krimpování bez kontaktu, poté s příslušným kontaktem. Pokud LED error bliká, zvyšte o jeden stupeň, dokud nezhasne, poté přidejte ještě jeden stupeň pro kompenzaci tolerancí.

Jak vyměnit krimpovací matrici?

Především odpojte síťový konektor. Sejměte ochranný kryt odšroubováním jeho šroubu. Povolte šrouby horní a spodní matrice, vyjměte staré matrice, vložte nové s dodržením polohy (malý průřez vpředu, velký průřez vzadu), utáhněte šrouby bez zablokování, poté proveďte vystředění a seřízení. Nasaďte zpět odpovídající ochranný kryt.

Jaké typy kontaktů lze krimpovat?

CF 500 může krimpovat: násuvky (A..., AI...), TWIN násuvky (AI-TWIN), soustružené kontakty (CK...), klipy a ploché konektory (SCF..., SCM...), izolovaná kabelová oka (RCI, FCI, C-RCI, C-FCI), kabelová oka (RC, FC) dle DIN 46234 a trubková oka (standardní a DIN 46235). Pro kompatibilní průřezy nahlédněte do manuálu.

Jak používat dvoukrokový režim?

Stiskněte tlačítko Provozní režim 2. Vložte krimpovací kontakt do matrice a poprvé stiskněte nožní spínač pro upevnění kontaktu. Uvolněte, vložte vodič, poté stiskněte podruhé pro provedení kompletního krimpování. Matrice se po krimpování automaticky otevře.

Co znamená LED « Údržba »?

LED Údržba se rozsvítí po přibližně 500 000 krimpování. Indikuje, že je doporučena preventivní údržba. Phoenix Contact doporučuje provést tuto údržbu u svých služeb pro udržení stálé kvality krimpování.

Jak resetovat počítadlo kusů?

Počítadlo kusů (6místný LCD displej) se resetuje stisknutím tlačítka reset. Svou hodnotu uchovává přibližně týden po odpojení napájení. Pro zaznamenání hodnoty před resetem si ji poznamenejte.

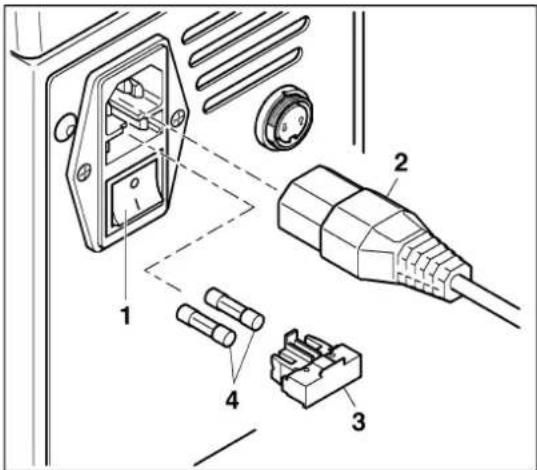

Jaké pojistky použít?

Pro model CF 500-230V použijte dvě síťové pojistky typu FUSE SB 1,25 A (reference 1208801). Pro CF 500-120V jsou to pojistky 2,5 A (reference 1209062). Zkontrolujte a vyměňte vadné pojistky po odpojení přístroje.

Kde najít reference krimpovacích matric?

Reference krimpovacích matric a příslušných ochranných krytů jsou uvedeny v příloze manuálu. Například: CF 500/DIE AI 6 (1212238) pro násuvky 0,25-6 mm², CF 500/COV AI 6 (1212254) pro kryt. Viz tabulka matric na straně 19 manuálu.

NÁVOD K OBSLUZE CF 500-230V Phoenix Contact

CS Uživatelská příručka

Uživatelská příručka

Elektrické krimpovací kleště CF 500

2016-10-18

Označení: UM CS CF 500

Revize: 04

Obj. číslo: —

Tato příručka platí pro:

Označení Obj. číslo

CF 500-230V 1208348

CF 500-120V 1208351

Věnujte, prosím, pozornost následujícím pokynům

Cílová skupina příručky

Používání výrobku popsaného v této příručce se orientuje výhradně na elektrotechniky nebo elektrotechniky poučené osoby, kteří znají platné národní normy a zvláštní předpisy pro elektrotechniku a především navržené bezpečnostní koncepty.

Vysvětlení použitých symbolů a signálních slov

Tento symbol označuje nebezpečí, která mohou způsobit zranění osob. Dodržujte veškeré pokyny označené tímto symbolem, abyste předešli možnému zranění osob.

Existují tři různé skupiny poranění osob, které jsou označeny jedním signálním slovem.

NEBEZPEČÍ Upozorňuje na nebezpečnou situaci, která - pokud se jí nevyhnete - má za následek zranění osob nebo i smrt.

VAROVÁNÍ Upozorňuje na nebezpečnou situaci, která - pokud se jí nevyhnete - může mít za následek zranění osob nebo i smrt.

UPOZORNĚNÍ Upozorňuje na nebezpečnou situaci, která - pokud se jí nevyhnete - může mít za následek zranění osob.

Tento symbol se signálním slovem POZOR a příslušný text varují před manipulací, která může mít za následek poškození nebo chybnou funkci zařizení, okolí zařizení nebo hardwaru / softwaru.

Tento symbol a příslušný text zprostředkovávají doplňkové informace nebo upozorňují na další informační zdroje.

Kontakt

Internet Aktuální informace o výrobcích firmy Phoenix Contact a k našim všeobecným obchodním a záručním podmínkám najdete na internetu na adrese: phoenixcontact.com.

Ujistěte se, že vždy pracujete s aktuální dokumentací. Tato dokumentace je ke stažení připravena na internetové adrese: phoenixcontact.net/products.

Zastoupení S problémy, které nebudete moci sami vyřešit pomocí této dokumentace, se obracejte na naše zastoupení v České republice. Adresu tohoto zastoupení najdete na adrese: phoenixcontact.com

Vydavatel PHOENIX CONTACT GmbH & Co. KG

Pokud budete mít podněty a zlepšovací návrhy týkající se obsahu a úpravy naší příručky, potěšilo by nás, kdybyste nám své návrhy zaslali na adresu: [e-mail]

Všeobecné podmínky používání technické dokumentace

Phoenix Contact si vyhrazuje právo kdykoliv a bez předchozího upozornění změnit, opravit nebo zlepšit technickou dokumentaci a v ní popsané výrobky, pokud je to pro uživatele únosné. To platí rovněž pro změny v zájmu technického pokroku.

Získání technické dokumentace (zejména dokumentace pro uživatele.) nezakládá žádnou následnou informační povinnost ze strany Phoenix Contact o případných změnách výrobků a/nebo jejich technické dokumentace. Jste odpovědni za kontroly vhodnosti a účelu použití výrobků v rámci konkrétní aplikace, zejména s ohledem na dodržování platných norem a zákonů. Veškeré informace vyplývající z technické dokumentace jsou udělovány bez jakýchkoliv výslovných, konkludentních nebo implicitně vyplývajících záruk.

V ostatním platí výhradně jen ustanovení aktuálně platných Všeobecných obchodních podmínek společnosti Phoenix Contact, zejména pro možné ručení ze záruky.

Tato příručka včetně všech v ní obsažených vyobrazení je chráněna autorským právem. Jakákoli změna obsahu nebo částečné zveřejnění není dovoleno.

Phoenix Contact si vyhrazuje právo, pro zde použitá označení výrobků Phoenix Contact nahlásit vlastní ochranná práva. Nahlášení těchto ochranných práv třetí stranou je zakázáno.

Ostatní označení výrobků mohou být chráněna ze zákona, i když nejsou jako taková označena.

Obsah

1 Základní pokyny 7

1.1 Účel použití....7
1.2 Pracovište 8
1.3 Pro vaši bezpečnost....8

2 Popis elektrických krimpovacích kleští CF 500 9

2.1 Rozsah dodávky....9
2.2 Přehled obslužných prvků 9
2.3 Funkce obslužných prvků 10
2.4 Oblast použití CF 500 ....10

3 Uvedení CF 500 do provozu ....11

3.1 Přehled....11
3.2 Postup....11

4 Obsluha 15

4.1 Krimpování v jednom kroku 15
4.2 Krimpování ve dvou krocích....16

5 Odstraňování poruch 17

5.1 Svítí kontrolka „error“ 17
5.2 CF 500 se nedá zapnout ....18

A Příloha 19

A 1 Údaje pro objednávání ...... 19
A 2 Technické údaje ....21

1 Z á k l a d n í p o k y n y

Základním předpokladem pro bezpečnou manipulaci a bezporuchový provoz elektrických krimpovacích kleští CF 500 je znalost a dodržování bezpečnostních pokynů.

1.1 Účel použití

VÝSTRAHA: Elektrické krimpovací kleště CF 500 jsou určeny výhradně k p r o v á d ění krimpovacích prací.

Je dovoleno používat pouze krimpovací matrice s vhodnými průřezy (viz „Krimpovací ma-trice a ochranné kryty“ na str. 19).

V žádném případě není dovoleno vkládat do přístroje předměty z masivního kovu apod. Čelisti krimpovací matrice by se tím zničily.

Svévolné zásahy přesahující rozsah změny vybavení a konstrukční změny CF 500 jsou z bezpečnostních důvodů zakázány.

POZOR: Respektování všech pokynů a dodržování předepsaných provozních podmínek patří k použití v souladu s určením přístroje.

VÝSTRAHA: Elektrické krimpovací kleště CF 500 je dovoleno používat pouze

• k předepsanému účelu a
  – v bezpečnostně bezchybném technickém stavu.

VÝSTRAHA: Všechny osoby podílející se na uvedení do provozu, obsluze a údržbě přístroje CF 500 musejí mít příslušnou kvalifikaci a řídit se přesně touto uživatelskou příručkou.

Elektrické krimpovací kleště CF 500 slouží k lisování dutinkových kontaktů různého provedení:

• koncovek vodičů,
• koncovek vodičů TWIN,
  – svinutých kontaktů,
  – zásuvkových pouzder (fastonů zásuvek) a fastonů,
  – izolovaných kabelových ok,
• kabelových ok,
  – trubkových kabelových ok.

Další lisovací dutinkové kontakty na vyžádání.

Povolená obsluha

Práce s CF 500 je dovolena jen pověřenému a instruovanému personálu.

Obsluha je v pracovním prostoru zodpovědná za jiné osoby.

Provozovatel zařízení je povinen umožnit obsluze přístup k této uživatelské příručce a přesvědčit se, že tento pracovník ji četl a porozuměl jejímu obsahu.

VÝSTRAHA: Používejte pouze původní krimpovací matrice a náhradní díly firmy Phoenix Contact.

1.2 Pracoviště

POZOR: Při provozu a uskladnění je třeba se vyvarovat:

– vlhkých nebo prašných míst,
- míst vystavených vysokým teplotám, přímému slunečnímu záření nebo nízkým teplotám (provozní rozsah: 10 až 40 °C).

POZOR: Dejte pozor, abyste na přístroj CF 500 nerozlili žádnou kapalinu.

Nevystavujte CF 500 silným oťresům ani úderům.

1.3 Pro vaši bezpečnost

VÝSTRAHA: Ochranný kryt je určen k ochraně bezpečnosti pracovníka obsluhy. Nesmí být v žádném případě změněn, odstraněn ani jinak vyřazen z provozu.

VÝSTRAHA: CF 500 smí být v provozu jen s nasazeným ochranným krytem.

Před každou prací vyžadující odstranění krytu (např. nastavováním krimpovací matrice) vytáhněte šňůru ze zásuvky.

V pracovních přestávkách a pokud elektrické krimpovací kleště nepoužíváte, je vždy vypněte.

Z bezpečnostních důvodů se CF 500 při každém odstranění ochranného krytu automaticky vypne.

VÝSTRAHA: Před otevřením pouzdra přístroje vytáhněte šňůru ze zásuvky.

2 Popis elektrických krimpovacích kleští CF 500

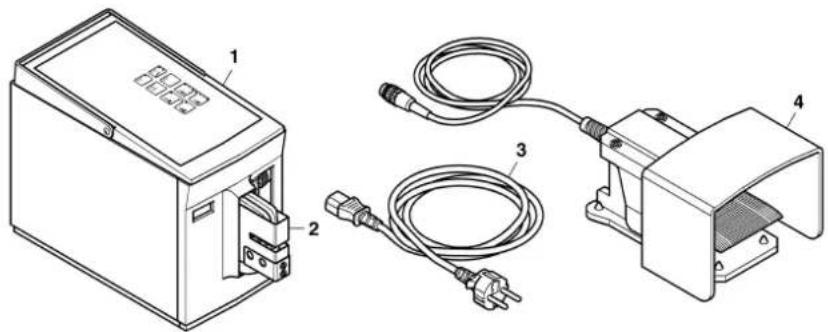

2.1 Rozsah dodávky

1 Základní jednotka CF 500
2 Ochranný kryt
3 Sítový kabel
4 Nožní spínač

Uživatelská příručka

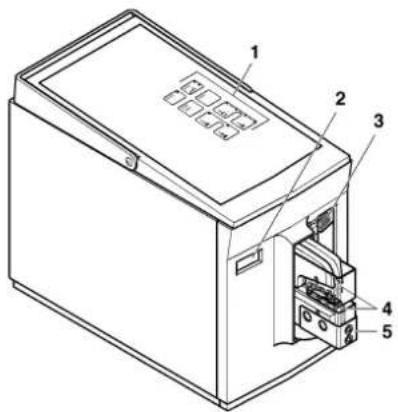

2.2 Přehled obslužných prvků

1 Ovládací část Volba ovládacích funkcí a indikace stavů zařízení.
2 Počítadlo kusů Registruje každý ukončený krimpovací cyklus. Po vypnutí kleští je stav počítadla ještě asi týden uchován v paměti.
3 Regulační šoupátko Nastavení oblasti, v níž krimpovací matrice vyvine plnou lisovací sílu. Narazí-li matrice mimo tuto oblast na odpor, krimpovací kleště se ihned otevřou. (1 = min. oblast, 5 = max. oblast.)
4 Krimpovací matrice Uložení dutinkového kontaktu do správné polohy a jeho slisování s vodičem.
5 Ochranný kryt Zabraňuje úrazům v nebezpečné oblasti krimpovací matrice. Kleště CF 500 pracují jen se zcela zasunutým ochranným krytem.
6 Držadlo Slouží k prénášení CF 500.
7 Přípojka nožního spínače Přípojka pro připojení kabelu nožního spínače k přístroji.
8 Sítová přípojka Přípojka pro připojení síťového kabelu k přístroji.
9 Sítové pojistky Jemné pojistky vestavěné do sítové přípojky (2 ks).
10 Sítový vypínač Slouží k zapínání (stiskněte do polohy I) nebo vypínání (poloha 0) přívodu proudu do přístroje. Po zapnutí se rozsvítí kontrolka „ready“.
11 Nožní spínač Slouží ke spouštění krimpovacího cyklu.

2.3 Funkce obslužných prvků

Kontrolka (LED) „ready“ – signalizuje pri-pravenost k provozu.

Kontrolka (LED) „error“ – signalizuje, že při krimpování došlo k chybě, a jiné poruchy zařízení.

Tlačítko „reset“ – vynuluje stav počítadla kusů.

Po stisknutí tlačítka „enter“, kontrolka zhasne a můžete pokračovat v krimpování.

Kontrolka (LED) „Servis“ – signalizuje nutnost provedení údržby CF 500. K zajištění trvalé ja-kosti výsledků krimpování vám doporučujeme po 500 000 krimpovacích cyklech nechat provést servis zařízení u firmy Phoenix Contact.

Tlačítko „Provozní režim 1“ – zapíná CF 500 do provozního režimu 1 (kontrolní LED svítí). V provozním režimu 1 probíhá krimpovací cyklus v jednom kroku.

Tlačítko „enter“ – ruší LED „error“.

Tlačítko „Provozní režim 2“ – zapíná CF 500 do provozního režimu 2 (kontrolní LED svítí). V provozním režimu 2 probíhá krimpovací cyklus ve dvou krocích; v prvním kroku je kontakt pouze upevněn v matrici.

Tlačítka omezení otvírání matrice – změna velikosti otvírání obou částí krimpovací matrice horním ("otevřit") nebo dolním ("zavřit") tlačítkem. Kontrolní LED signalizují stupeň otevření:

– svítí 4 LED: max. otevření

Každé nové nastavení je účinné až po následujícím krimpovacím cyklu.

2.4 Oblast použití CF 500

Elektrické krimpovací kleště CF 500 slouží k nalisovávání dutinkových kontaktů na konce elektrických vodičů – krimpování.

Použití různých krimpovacích matric umožňuje zpracování dutinkových kontaktů nejrůznějšího druhu ve značném rozsahu průřezů vodičů.

Kleště CF 500 se dají používat ve dvou různých provozních režimech:

– Provozní režim 1: dutinkový kontakt je nalisován po sešlápnutí nožního spínače.
- Provozní režim 2: nožní spínač musí být sešlapnut dvakrát. Prvním sešlapnutím je vložený kontakt upevněn v krimpovací matrici. Druhým sešlapnutím nožního spínače je kontakt nalisován.

Okamžik působení lisovací síly se dá nastavit. Tím se předchází poškozením lisovacího nástroje a chybným výsledkům vinou nesprávně vložených kontaktů.

Jednoduchým stiskem tlačítka je možno dráhu otvírání krimpovací matrice měnit.

K přesnému krimpování je možné na kleště namontovat posuvný polohovací připravek (lokátor), který umístí kontakty přesně pod krimpovací matrici.

Dodávané krimpovací ma- trice

Přehled dodávaných krimpovacích matric viz Údaje pro objednávku „Krimpovací matrice a ochranné kryty“ na straně 19. Ke každé krimpovací matrici patří ochranný kryt s odpovídajícím výřezem k zasunutí.

3 Uvedení CF 500 do provozu

3.1 Přehled

K uvedení elektrických krimpovacích kleští do provozu jsou nutné tyto kroky:

• Umístění přístroje CF 500
  – Sejmutí ochranného krytu
• Montáž krimpovací matrice
  – Nasazení ochranného krytu
• Připojení a zapnutí přístroje CF 500
  – Vystředění krimpovací matrice
  – Nastavení krimpovací matrice
  – Uvedení přístroje do provozní pohotovosti
  – Nastavení optimálního začátku působení lisovací síly
  – Nastavení optimální otvírací dráhy

3.2 Postup

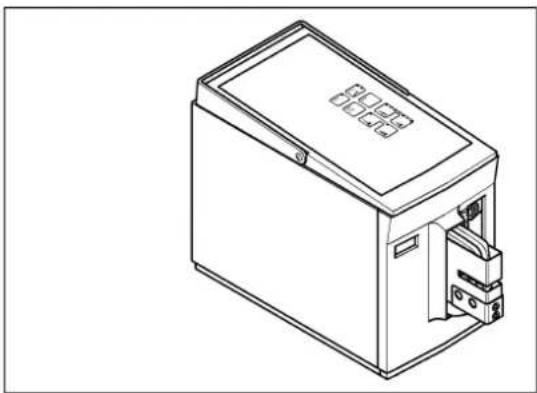

POZOR: Místo instalace musí být rovné a vodorovné.

POZOR: Při provozu a skladování je třeba se vyvarovat:

– vlhkých nebo prašných míst, – míst vystavených vysokým teplotám, přímému slunečnímu záření nebo nízkým teplotám (provozní rozsah: 10 až 40 °C).

VÝSTRAHA: Nebezpečí zranění!

Před odstraněním ochranného krytu vytáhněte sítovou zástrčku.

• Vyšroubujte šroub (1).
• Stáhněte ochranný kryt (2).

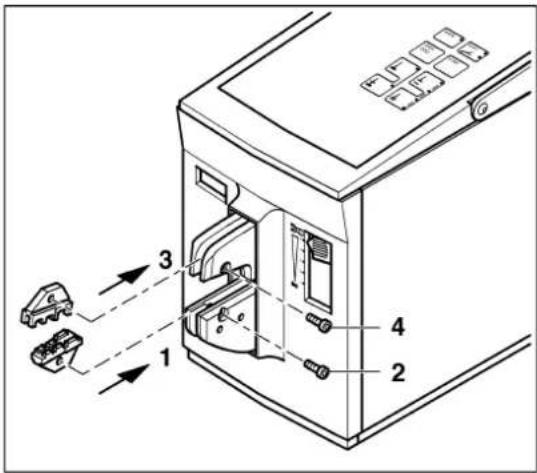

Montáž krimpovací matrice

POZOR: Pozor na montážní polohu:

- malý průřez vpředu,

- v e l k y p r úřez vzadu.

• Vložte dolní matrici (1).
• Mírně utáhněte šroub (2).
• Vložte horní matrici (3).
• Mírně utáhněte šroub (4).

Nasazení ochranného krytu

- Zastrčte bezpečnostní trn (1) do dolní čelisti krimpovací matrice a ochranný kryt (2) zasuňte tak, aby citelně zaskočil.

VÝSTRAHA: Provoz elektrických krimpovacích kleští CF 500 je dovolen jen s nasazeným ochranným krytem.

POZOR: Chybějící nebo nesprávně nasazený kryt způsobí přerušení přívodu proudu do CF 500.

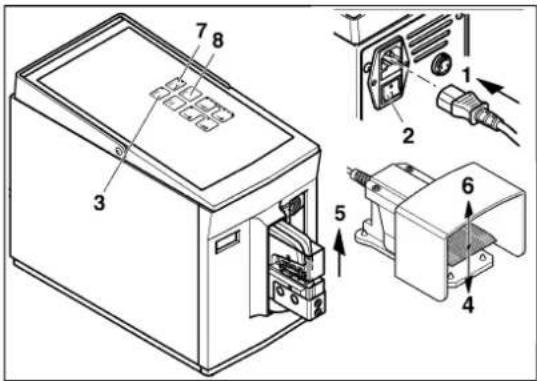

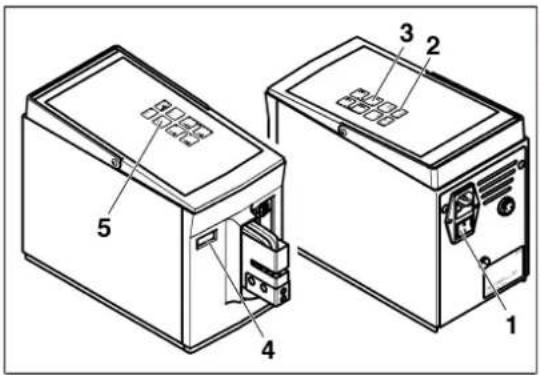

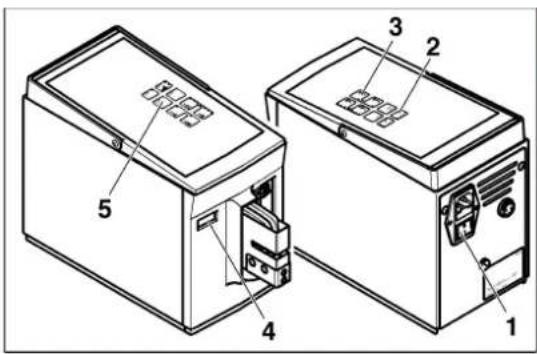

Připojení a zapnutí přístroje CF 500

- Připojte nožní spínač (1) k příslušné zástrčce.

POZOR: Elektrické krimpovací kleště CF 500 se dodávají ve dvou provedeních: na 230 V a 120 V. Dejte pozor na správnou síťovou přípojku (viz typový štítek).

• Jeden konec (2) síťového kabelu zastrčte do zásuvky na přístroji, druhý konec (zástrčku s ochranným kontaktem, 3) připojte k elektrické sítí.
• Vypínačem (4) zapněte CF 500 (stiskněte "I"). Kontrolka (LED) „ready“ (5) se rozsvití.

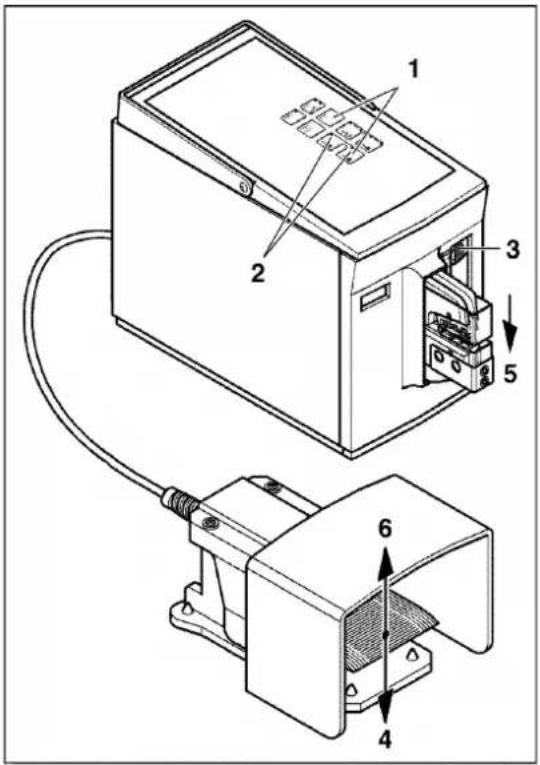

Vystředění krimpovací matrice

POZOR: Otvory v krimpovacích matricích mají vůči upevnovacím šroubům určitou vůli. Proto je třeba obě části matrice vystředit a přesně nastavit.

• Stiskněte současně tlačítka „Provozní režim 2“ a „enter“ (1).
• Kontrolky tlačítek „Provozní režim 1 a 2“ se rozblikaji (2).
• Přesuňte regulační šoupátko (3) do polohy "1".

POZOR: Nožní spínač uvolněte až poté, co se krimpovací matrice uzavře. V opačném případě se matrice automaticky otevře, nastavovací režim se ukončí a rozsvítí se kontrolka „error“.

• Sešlápněte nožní spínač (4) a držte jej sepnutý.
- Krimpovací matrice (5) se začne pomalu zavírat, až obě části narazí na odpor a vzájemně se vystředí.
• Uvolněte nožní spínač (6).

Nastavení krimpovací matrice

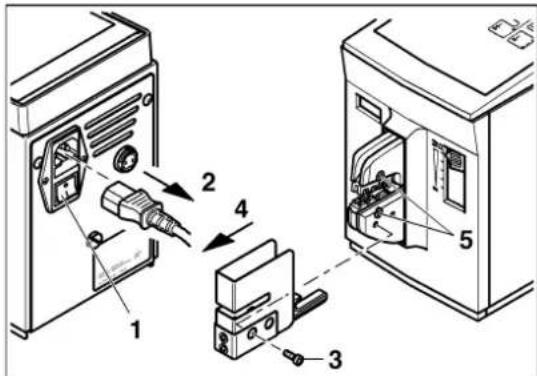

VÝSTRAHA: Nebezpečí úrazu!

Před odstraněním ochranného krytu vytáhněte sítovou zástrčku.

• Vypínačem (1) přístroj CF 500 vypněte (stiskněte "0").
• Vytáhněte síťovou zástrčku (2).
• Vyšroubujte šroub (7).
- Stáhněte ochranný kryt (3).
- Zkontrolujte vystředění obou částí krimpovací matrice a nastavení případně upravte (4).
- Utáhněte šrouby (5).
- Nastrčte ochranný kryt (6) a utáhněte šroub (7).

Uvedení přístroje do provozní pohotovosti

• Připojte síťovou zástrčku (1).
• Zapněte vypínač (2, stiskněte "I"). Kontrolka „ready“ (3) se rozsvítí.
  • Sešlápněte nožní spínač (4).
• Krimpovací matrice (5) se automaticky otevře, uvolněte nožní spínač (6). Kontrolka „error“ (7) svítí.
• Stiskněte tlačitko „enter“ (8). Přístroj CF 500 je připraven k provozu.

POZOR: Je nastaven provozní režim 2. Před každým použitím zkontrolujte nastavený druh provozního režimu.

Nastavení optimálního začátku působení lisovacísíly (poloha 1 až 5)

• Přesuňte regulační šoupátko (1) do polohy "1".
  • Tlačitkem nastavte „Provozní režim 1“.
• Sešlápněte nožní spínač. Kleště provedou jeden krimpovací cyklus bez vloženého kontaktu. Svítí-li kontrolka „error“, zkontrolujte nastavení obou částí krimpovací matrice (viz str. 13).
  • Vložte vodič a krimpovací kontakt.

POZOR: Dejte pozor na správný průřez.

• Sešlápněte nožní spínač.
- Svítí-li kontrolka „error“, přesuňte nastavovací šoupátko o jednu polohu výše.
- Stiskněte tlač itko „enter“.
- Postup opakujte tak dlouho, dokud kontrolka „error“ nezhasne.
- K preventivnímu vyrovnání případných tolerancí materiálu nastavte šoupátko ještě o jednu polohu výše.

Nastavení optimální otvírací dráhy

• Stiskněte horní tlačítko, až se rozsvítí všechny čtyři kontrolní LED.
  Je nastavena nejdelší možná otvírací dráha čelistí.
  • Proved'te jeden krimpovací cyklus.

POZOR: Změny nastavení se projeví až po následujícím krimpovacím cyklu.

• Je-li otvírací dráha příliš dlouhá, stiskněte dolní tlačitko, aby svítily jen tři kontrolky.
  • Proved'te jeden krimpovací cyklus.
• Postup opakujte tak dlouho, až bude nastavena optimální otvírací dráha.

4 0 b s l u h a

4.1 Krimpování v jednom kroku

Nastavení Provozního režimu 1

• Zapněte CF 500 vypínačem 1 (stiskněte "I"). Kontrolka (LED) „ready“ (2) se rozsvítí.
  • Stiskněte tlačítko „Provozní režim 1“ (3).
• V případě potřeby zkontrolujte údaj na počitadle kusů (4) a tlačitkem „reset“ jej vynulujte (5).

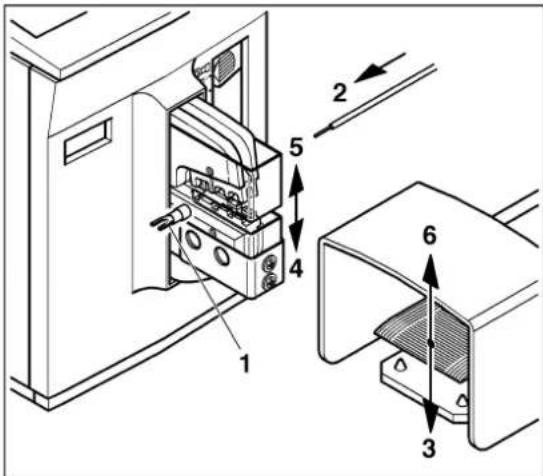

• Umístěte lisovací dutinkový kontakt (1) vystředěně na dolní část krimpovací matrice.
  • Do kontaktu vložte vodič (2).

POZOR: Dejte pozor na správný průřez.

• Sešlápněte nožní spínač (3) na tak dlouho, dokud se krimpovací matrice dokonale nezavře (4).
• Krimpovací matrice (5) se automaticky otevře, uvolněte nožní spínač (6).
  • Vyjměte vodič s nakrimpovaným kontaktem (7)

POZOR: V případě chybného krimpování se rozsvítí kontrolka „error“ (viz str. 17).

Uvedení mimo provoz

• Je-li třeba, zjistěte údaj na počítadle kusů (1).
• Vypínačem (2) přístroj CF 500 vypněte (stiskněte "0").

4.2 Krimpování ve dvou krocích

Nastavení Provozního režimu 2

• Zapněte CF 500 vypínačem 1 (stiskněte "I"). Kontrolka (LED) „ready“ (2) se rozsvití.
  • Stiskněte tlačítko „Provozní režim 2“ (3).
• V případě potřeby zkontrolujte údaj na počítadle kusů (4) a tlačítkem „reset“ jej vynulujte (5).

Upevnění dutinkového kontaktu

POZOR: Dejte pozor na správný průřez.

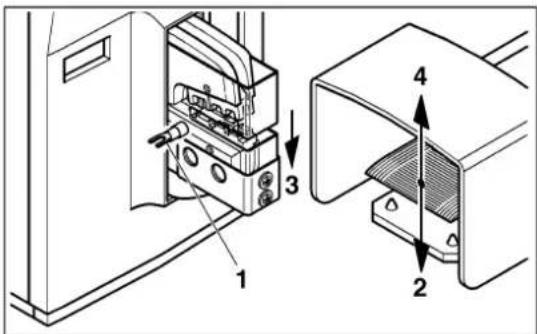

• Umístěte lisovací dutinkový kontakt (1) vystředěně na dolní část krimpovací matrice.
• Sešlápněte nožní spínač (2) na tak dlouho, dokud nebude dutinkový kontakt sevřen (3).
  • Uvolněte nožní spínač (4).

Krimpování kontaktů

• Do upevněného kontaktu vložte vodič (1).
- Sešlápněte nožní spínač (2) na tak dlouho, dokud se krimpovací matrice dokonale nezavře (3).
- Krimpovací matrice (4) se automaticky otevře, uvolněte nožní spínač (5).
• Vyjměte vodič s nakrimpovaným kontaktem (6).

POZOR: V případě chybného krimpování se rozsvítí kontrolka „error“ (viz str. 17).

Uvedení mimo provoz

• Je-li třeba, zjistěte údaj na počítadle kusů (1).
• Vypínačem (2) přístroj CF 500 vypněte (stiskněte "0").

5 O d s t r a ňování poruch

5.1 Svítí kontrolka „error“

Takto signalizovaná porucha má některou z následujících příčin:

• Nožní spínač byl uvolněn příliš brzy
  – Nesprávná volba průřezu
• Nesprávně nastavený začátek působení lisovací síly (1 až 5)
  – Nesprávné nastavení čelistí krimpovací matrice

Nožní spínač byl uvolněn příliš brzy

Při předčasném uvolnění nožního spínače se krimpovací matrice ihned otevře do výchozí polohy.

• Stiskněte tlačítko „enter“.
Kontrolka „error“ zhasne.
• Zopakujte krimpovací cyklus.

Nesprávná volba průřezu

Při vložení přiliš velkého dutinkového kontaktu nebo jiného nevhodného předmětu je krimpovací cyklus předčasně ukončen kvůli přetížení a krimpovací raznice se ihned otevře až do výchozí polohy.

• Stiskněte tlačitko „enter“.
Kontrolka „error“ zhasne.
• Zopakujte krimpovací cyklus se správným průřezem.

Nesprávně nastavený začátek působení lisovací síly (1 až 5)

Vložený kontakt je pro zvolený rozsah síly přiliš velký.

• Posuňte regulační šoupátko o jednu polohu výše.
  • Stiskněte tlačítko „enter“.

- Opakujte krimpovací cyklus, dokud nebude lisovací síla nastavena optimálně.

Nesprávné nastavení čelistí krimpovací matrice

VÝSTRAHA: Nebezpečí úrazu!

Před odstraněním ochranného krytu vytáhněte sítovou zástrčku.

• Sítovým vypínačem (1) vypněte CF 500 (stiskněte 0).
  • Vytáhněte síťovou zástrčku (2).
  • Vyšroubujte šroub (3).
  • Stáhněte ochranný kryt (4).
• Povolte šrouby (5).
  • Proved'te kroky uvedení do provozu (viz kap.3).

Elektrické krimpovací kleště CF 500 se nedají zapnout. Kontrolka „ready“ nesvítí. Takto signalizovaná porucha má některou z následujících přičin:

• Přerušené připojení k síti
• V a d n á s í t'ová pojistka

Přerušené připojení k síti

• Zkontrolujte, zda je připojena zástrčka elektrického kabelu k CF 500 a její druhý konec zasunut do zásuvky elektrické sítě.
• Přesvědčte se, zda je napájení proudem ze sitě v p o řádku.

Vadná síťová pojistka

VÝSTRAHA: Nebezpečí úrazu!

Vypněte CF 500 síťovým vypínačem a vytáhněte zástrčku elektrického kabelu!

• Sítovým vypínačem (1) vypněte CF 500 (stiskněte 0).
  • Vytáhněte síťovou zástrčku (2).
  • Vytáhněte držák pojistky (3).
  • Zkontrolujte sitové pojistky (4).
• Závadnou pojistku vyměňte (obj. číslo viz Údaje pro objednávku, str. 19).
• Zasuňte držák pojistek.

POZOR: Držák pojistek musí zaskočit.

A 1 Údaje pro objednávání

Elektrické krimpovací kleště

Název	Typ	Obj. číslo
Elektrické krimpovací kleště 230 V	CF 500V-230	1208348
Elektrické krimpovací kleště 120 V	CF 500-120V	1208351
Síťová pojistka pro CF 500-230V	FUSE SB 1,25 A	1208801
Síťová pojistka pro CF 500-120V	FUSE SB 2,5 A	1209062

Krimpovací matrice a ochranné kryty

CF 500/DIE AI 6Obj. č. 1212238	CF 500/COV AI 6Obj. č. 1212254	CF 500/DIE AI 25Obj. č. 1212239	CF 500/COV ^1 Obj. č. 1212250
Pro koncovky vodičů (A... a AI...), 0,25 až 6 mm ^2			Pro koncovky vodičů (A... a AI...), 10, 16 a 25 mm ^2
CF 500/DIE AI 50 CF 500/COVObj. č. 1212261	Obj. č. 1212250	CF 500/DIE AI-TWIN 10Obj. č. 1212262	CF 500/COV AI-TWINObj. č. 1212266
Pro koncovky vodičů (A... a AI...), 35 a 50 mm ^2			Pro koncovky vodičů TWIN (AI-TWIN), 2 x 4, 2 x 6 a 2 x 10 mm ^2
CF 500/DIE TC 4Obj. č. 1212237	CF 500/COV ^1 Obj. č. 1212250	CF 500/DIE TC 10Obj. č. 1212260	CF 500/COV ^1 Obj. č. 1212250
Pro svinuté kontakty (CK...), 0,14 až 4 mm ^2			Pro svinuté kontakty (CK...), 6 až 10 mm ^2
CF 500/DIE SC 1,5Obj. č. 1212241	CF 500/COV SCObj. č. 1212251	CF 500/DIE SC 6Obj. č. 1212242	CF 500/COV SCObj. č. 1212251
Pro faston zásuvky a fastony (SCF..., SCM...),0,1 až 1,5 mm ^2			Pro faston zásuvky a fastony (SCF..., SCM...), 0,5 až 6 mm ^2

CF 500/DIE RCI 6Obj. č. 1212240 Pro izolovaná kabelová oka (RCI, FCI,...), 0,5 až 6 mm2	CF 500/COV RCIObj. č. 1212255	CF 500/DIE RCI 1,5Obj. č. 1212263 Pro izolovaná kabelová oka (RCI, FCI,...), 0,14 až 1,0 mm2
CF 500/DIE RCI 6-1Obj. č. 1212691[IMAGE]Pro izolovaná kabelová oka (C-RCI, C-FCI), 0,5 až 6 mm2,asymetrický krimpovací tvar, vhodné i pro izolované fastonzásuvky s kovovým zesílením izolace	CF 500/COV RCIObj. č. 1212255[IMAGE]	CF 500/DIE SR 6-2Obj. č. 1212692[IMAGE] Pro solární kontakty 2,5 až 6 mm2
CF 500/DIE RC 10Obj. č. 1212244[IMAGE]Pro kabelová oka podle DIN 46234 (RC, FC,...),0,5 až 10 mm2	CF 500/COV RC 10Obj. č. 1212252[IMAGE]	CF 500/DIE RC 16Obj. č. 1212257[IMAGE] Pro kabelová oka podle DIN 46234, (RC, FC...), 16 mm2
CF 500/DIE RCT 2,5Obj. č. 1212243[IMAGE]Pro trubková kabel. oka, 0,34 až 2,5 mm2	CF 500/COV RCT 2,5Obj. č. 1212253[IMAGE]	CF 500/DIE RCT 10-1Obj. č. 12122452) [IMAGE] Pro trubková kabel. oka (standard), 4 až 10 mm2
CF 500/DIE RCT 10-2Obj. č. 12122462) [IMAGE]Pro trubková kabel. oka podle DIN 46235, 4 až 10 mm2	CF 500/COV RC 10Obj. č. 1212252[IMAGE]	CF 500/DIE RCT 10-3Obj. č. 12122562) [IMAGE] Pro trubková kabel. oka (speciální), 4 až 10 mm2

1) CF 500 - ochranný kryt bez vybrání
2) ∅ vně/vni (průměr vnější/vnitřní, v mm), vztaženo na průřez kabelového oka

Lokátor pro faston zásuvky a fastony

K přesnému krimpování je možné na kleště namontovat posuvný polohovací přípravek (lokátor), který umístí kontakty přesně pod krimpovací matrici.

Typ	Obj. číslo	Dutinkové kontakty	Matrice Ochranný kryt
CF 500/LOC SCF6,3/6	1212247 Faston zásuvky(SCF...) do šířky6,3 mm		CF 500/DIE SC 6 CF 500/COV SC

CF 500/LOC SCF4,8/2,5	1212248 Faston zásuvky(SCF...) do šířky4,8 mm	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC
CF 500/LOC SCF2,8/1,5	1212249 Faston zásuvky(SCF...) do šířky2,8 mm a délky5 mm	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC

CF 500/LOC SCM6,3/2,5	1212264 Fastony (SCM...),0,5 až 2,5 mm^2	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC
CF 500/LOC SCM6,3/6	1212265 Fastony (SCM...),1,5 až 6 mm^2	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC

A 2 Technické údaje

Technické údaje
Síťová přípojka
CF 500V-230	230 V / 50 Hz
CF 500-120V	120 V / 60 Hz
Příkon 160 VA
Max. lisovací síla 10 kN
Lisovací čas < 1 s
Počítadlo kusů	šestimístný LC displej, vynulovatelný
Rozměry (Š x V x H)	140 x 220 x 320 mm
Hmotnost základní jednotky	10 kg
Hmotnost nožního spínače	1,2 kg
