| Typ produktu | Zaciskarka elektryczna |
| Marka | Phoenix Contact |
| Model | CF 500-230V |
| Napięcie zasilania | 230 V / 50 Hz |
| Pobór mocy | 160 VA |
| Maksymalna siła docisku | 10 kN |
| Czas zaciskania | < 1 s |
| Wymiary (dł. x wys. x gł.) | 140 mm x 220 mm x 320 mm |
| Masa urządzenia podstawowego | 10 kg |
| Masa przełącznika nożnego | 1,2 kg |
| Wyświetlacz | Licznik sztuk LCD 6-cyfrowy, możliwość resetowania |
| Tryby pracy | 1 etap (pełne zaciskanie) / 2 etapy (mocowanie, a następnie zaciskanie) |
| Zakres temperatury pracy | 10 °C do 40 °C |
| Diody LED | Ready, Error, Serwis, Tryb 1, Tryb 2 |
| Bezpieczeństwo | Pokrywa ochronna z automatycznym wyłącznikiem |
| Zastosowanie zgodne z przeznaczeniem | Zaciskanie styków zaciskanych (tulejki, TWIN, styki toczone, klipsy, końcówki izolowane, końcówki rurkowe itp.) |
| Matryca zaciskająca | Wymienna, możliwość centrowania i regulacji |
| Regulacja siły docisku | Suwak od 1 do 5 |
| Regulacja otwarcia matrycy | Za pomocą przycisków ze wskaźnikiem LED (4 diody LED) |
| Zalecana konserwacja | Po 500 000 zacisków przez Phoenix Contact |
| Bezpieczniki sieciowe | 2 x 1,25 A (typ FUSE SB 1,25 A) |
| Podłączenie przełącznika nożnego | Tak |
| Dostępne akcesoria | Pozycjonery do klipsów i złączy płaskich |
| Pokrywa ochronna | Specyficzna dla każdej matrycy zaciskającej |
| Gwarancja | Zgodnie z ogólnymi warunkami sprzedaży Phoenix Contact |
Często zadawane pytania - CF 500-230V Phoenix Contact
Pytania użytkowników dotyczące CF 500-230V Phoenix Contact
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Przyrząd pomiarowy elektryczny w formacie PDF za darmo! Znajdź swoją instrukcję CF 500-230V - Phoenix Contact i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. CF 500-230V marki Phoenix Contact.
INSTRUKCJA OBSŁUGI CF 500-230V Phoenix Contact
PL Podręcznik użytkownika
Podręcznik użytkownika
Zaciskarka elektryczna CF 500
2016-10-18
Nazwa: UM PL CF 500
Wersja: 04
Nr artykułu: —
Podręcznik obowiązuje dla:
Nazwa Nr artykułu
CF 500-230V 1208348
CF 500-120V 1208351
Należy przestrzegać następujących wskazówek
Adresaci podręcznika
Opisane w podręczniku wykorzystanie produktu odnosi się wyłącznie do wykwalifikowanych elektryków lub osób przez nich przeszkolonych, które są zaznajomione z obowiązującymi normami i innymi przepisami dotyczącymi elektrotechniki, a szczególnie z właściwymi przepisami bezpieczeństwa.
Objaśnienia odnośnie do zastosowanych symboli i słów sygnalizujących

Ten symbol oznacza niebezpieczeństwa, które mogą doprowadzić do obrażeń ciała. Należy przestrzegać wszystkich wskazówek, jakie są oznaczone tym symbolem, aby uniknąć możliwych obrażeń.
Istnieją trzy różne kategorie obrażeń oznaczone słowem sygnalizującym.
NIEBEZPIECZEŃSTWO
Wskazówka dotycząca sytuacji niebezpiecznej, która – jeśli się jej nie uniknie – prowadzi do obrażeń lub śmierci.
OSTRZEŻENIE
Wskazówka dotycząca sytuacji niebezpiecznej, która – jeśli się jej nie uniknie – może doprowadzić do obrażeń lub śmierci.
OSTROŻNIE
Wskazówka dotycząca sytuacji niebezpiecznej, która – jeśli się jej nie uniknie – może doprowadzić do obrażeń ciała.

Niniejszy symbol wraz ze słowem sygnalizującym UWAGA oraz przynależnym tekstem ostrzegają przed działaniami, które mogą prowadzić do uszkodzeń lub wadliwego funkcjonowania urządzenia, jego otoczenia lub oprogramowania czy sprzętu komputerowego.

Niniejszy symbol wraz z przynależnym tekstem dostarczają dodatkowych informacji lub wskazują inne źródła szczegółowych informacji.
Dane kontaktowe
Internet
Aktualne informacje dotyczące produktów firmy Phoenix Contact oraz ogólnych warunków handlowych znajdą Państwo w Internecie na stronie: phoenixcontact.com.
Należy się upewnić, że podczas pracy zawsze dysponują Państwo aktualną dokumentacją. Można ją pobrać pod następującym adresem: phoenixcontact.net/products.
Przedstawicielstwa krajowe
W przypadku wystąpienia problemów, których nie można rozwiązać, korzystając z niniejszej dokumentacji, prosimy zwracać się do odpowiednich przedstawicieli krajowych. Ich dane można uzyskać pod adresem phoenixcontact.com.
Wydawca PHOENIX CONTACT GmbH & Co. KG
Jeżeli mają Państwo uwagi lub sugestie dotyczące możliwych ulepszeń w formie i treści naszego podręcznika, prosimy przesyłać je na adres: tecdoc@phoenixcontact.com
Ogólne warunki korzystania z dokumentacji technicznej
Firma Phoenix Contact zastrzega sobie prawo do zmian w dokumentacji technicznej i produktach w niej opisanych w dowolnym momencie, bez konieczności powiadamiania o tym fakcie, a także do korygowania dokumentacji i jej ulepszania, o ile zmiany te są możliwe to zaakceptowania przez użytkownika. Dotyczy to także zmian służących postępowi technicznemu.
Z faktu dostarczenia dokumentacji technicznej (w szczególności dokumentacji użytkownika) nie wynika dla firmy Phoenix Contact obowiązek informowania o ewentualnych modyfikacjach produktu lub zmianach w dokumentacji. Po stronie użytkownika leży wyłączna odpowiedzialność za stwierdzenie przydatności i celowości użycia produktów w danym zastosowaniu, w szczególności w odniesieniu do przestrzegania obowiązujących norm i regulacji ustawowych. Wszystkie informacje, jakie można znaleźć w dokumentacji technicznej, są podawane bez jakiejkolwiek wyraźnej lub dorozumianej gwarancji.
W pozostałych przypadkach obowiązują wyłącznie regulacje zawarte w aktualnych ogólnych warunkach handlowych firmy Phoenix Contact, w szczególności w odniesieniu do ewentualnej odpowiedzialności gwarancyjnej.
Podręcznik niniejszy, wraz ze wszystkimi zawartymi w nim ilustracjami jest chroniony prawem autorskim. Wszelkie zmiany w treści podręcznika lub publikacja jego fragmentów są niedozwolone.
Phoenix Contact zastrzega sobie prawo do zgłoszenia praw ochronnych na wykorzystane w niniejszym podręczniku oznaczenia produktów Phoenix Contact. Zabrania się zgłaszania praw ochronnych do tych oznaczeń przez osoby trzecie.
Inne oznaczenia produktów mogą być chronione ustawowo, nawet jeśli nie jest to wyraźnie zaznaczone.
Spis treści
1 Podstawowe wskazówki 7
1.1 Użytkowanie zgodne z przeznaczeniem....7
1.2 Stanowiska pracy 8
1.3 Zapewnienie bezpieczeństwa 8
2 Opis zaciskarki CF 500 9
2.1 Zakres dostawy 9
2.2 Elementy obsługi 9
2.3 Funkcje elementów obsługi 10
2.4 Zakres stosowania CF 500....10
3 Uruchomienie CF 500 ....11
3.1 Przegład....11
3.2 Postępowanie....11
4 Obsługa 15

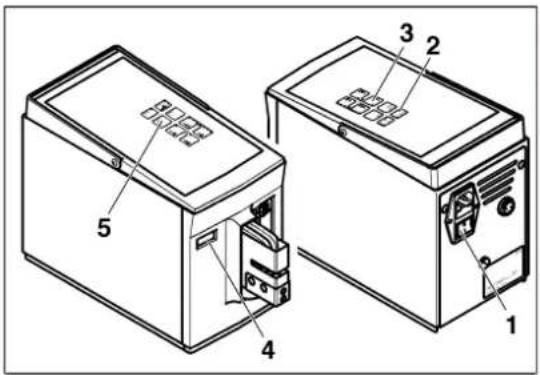

4.1 Zaciskanie w jednym kroku.... 15
4.2 Zaciskanie w dwóch krokach....16
5 Usuwanie usterek 17
5.1 Świeci dioda LED "erorr" 17
5.2 CF 500 nie pozwala się ustawić....18
A Załącznik 19
A 1 Dane zamówieniowe .... 19
A 2 Dane techniczne....21
1 Podstawowe wskazówki
Podstawowym warunkiem bezpiecznej obsługi i bezawaryjnej pracy zaciskarki CF 500 jest znajomość i przestrzeganie wskazówek bezpieczeństwa.
1.1 Użytkowanie zgodne z przeznaczeniem

OSTRZEŻENIE: Zaciskarka CF 500 jest przeznaczona wyłącznie do zaciskania końcówek tulejkowych.
Wolno przy tym używać tylko matryc z pasującymi do niej przekrojami (patrz "Matryce zaciskarki i osłony" na stronie 19).
W żadnym wypadku nie wolno do matryc wkładać masywnych elementów metalowych lub im podobnych przedmiotów. Prowadzi to do zniszczenia matrycy zaciskarki.
Ze względów bezpieczeństwa zabrania się samowolnego dokonywania modyfikacji i zmian w konstrukcji urządzenia CF 500, wykraczających poza normalną zmianę wyposażenia.

UWAGA: Użytkowanie zgodnie z przeznaczeniem obejmuje przestrzeganie wszystkich wskazówek oraz zalecanych warunków roboczych.

OSTRZEŻENIE: Zaciskarka CF 500 może być użytkowana tylko:
– zgodnie z przeznaczeniem oraz
– w nienagannym stanie technicznym.

OSTRZEŻENIE: Wszystkie osoby, mające do czynienia z uruchomieniem, obsługą i utrzymaniem w dobrym stanie zaciskarki CF 500, muszą być odpowiednio wykwalifikowane i przestrzegać niniejszej instrukcji obsługi.
Zaciskarka CF 500 służy do zaciskania styków tulejkowych różnych odmian, takich jak:
- K o ńcówki rurkowe
- K o ńcówki rurkowe TWIN
- Styki toczone
- Tulejki wtyków płaskich i wtyki płaskie
- I z o l o w a n e k o ńcówki kabli
- K o ńcówki kabli
– Rurkowe końcówki kabli
Inne styki zaciskane na życzenie.
Osoby upoważnione do obsługi
Zaciskarkę CF 500 mogą obsługiwać wyłącznie upoważnieni i odpowiednio pouczeni operatorzy.
Operator jest odpowiedzialny za osoby trzecie znajdujące się w obszarze roboczym.
Użytkownik urządzenia musi udostępnić niniejszą instrukcję obsługi operatorowi i upewnić się, że operator zapoznał się z instrukcją i ją zrozumiał.

OSTRZEŻENIE: Należy używać tylko oryginalnych matryc i części zamiennych firmy Phoenix Contact.
1.2 Stanowiska pracy

UWAGA: Urządzenia nie należy użytkować ani przechowywać:
– w miejscach wilgotnyh lub zakurzonych i
- w miejscach o ekstremalnych temperaturach i bezpośrednim nasłonecznieniu (zakres temperatur pracy: 10°C do 40°C).

UWAGA: Nie wylewać żadnych płynów na CF 500.
CF 500 nie może być narażona na silne wstrząsy i uderzenia.
1.3 Zapewnienie bezpieczeństwa

OSTRZEŻENIE: Ostona założona jest dla bezpieczeństwa operatora. Pod żadnym pozorem nie wolno zmieniać jej konstrukcji, usuwać albo pomijać poprzez dokonywanie przebudowy.

OSTRZEŻENIE: Zaciskarkę CF 500 eksploatować można tylko z założoną osłoną.
Przed wszystkimi pracami, podczas których musi być zdjęta osłona (np. regulacja matrycy zaciskarki), należy wyciągnąć wtyczkę zasilania.
Podczas przerw w pracy i postoju zaciskarkę elektryczną należy wyłączać.
Ze względów bezpieczeństwa zaciskarka CF 500 wyłącza się automatycznie, jeżeli zdjęta zostanie osłona.

OSTRZEŻENIE: Wyjąć wtyczkę sieciową przed otwarciem obudowy.
2 Opis zaciskarki CF 500

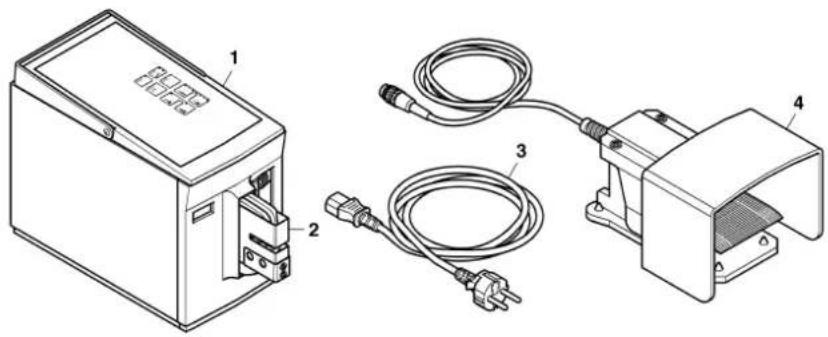

2.1 Zakres dostawy

1 Urządzenie podstawowe CF 500
2 Ostona
3 Przewód sieciowy zasilający
4 Przełącznik nożny
Podręcznik użytkownika

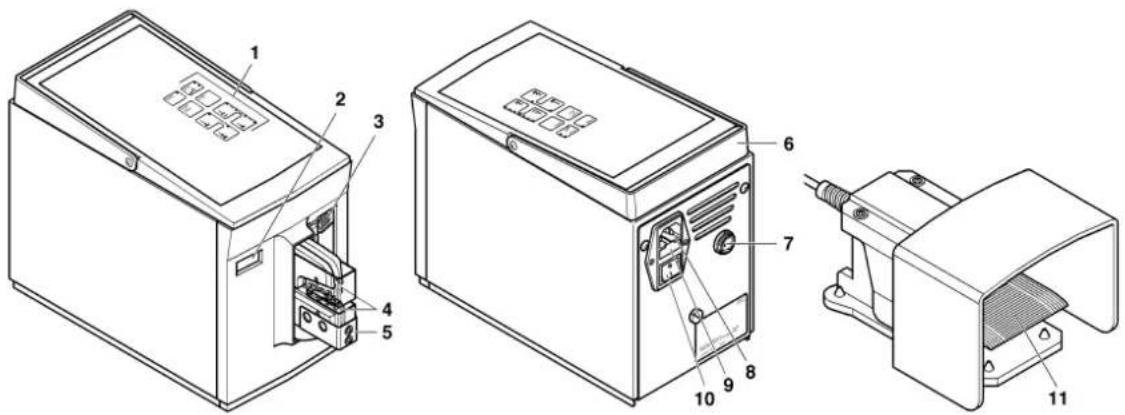

2.2 Elementy obsługi

1 Panel obsługi Wybór funkcji obsługi i wskazania stanów urządzenia.
2 Licznik sztuk Licznik sztuk liczy każdy zakończony proces zaciskania. Stan licznika przechowywany jest w pamięci przez ok. tydzień, przy wyłączonym urządzeniu.
3 Suwak nastawczy Suwak nastawczy ustawia ten zakres, w którym matryca zaciskarki ściskana jest z pełną siłą. Jeżeli matryca trafi na opór poza tym zakresem, następuje natychmiastowe otwarcie kleszczy zaciskowych. (1 = zakres minimalny, 5 = zakres maksymalny.)
4 Matryca zaciskarki Pozycjonuje styk zaciskany i ściska go z przewodem.
5 Ostona Ostona zapobiega urazom w niebezpiecznych obszarach matrycy zaciskarki. Zaciskarka CF 500 pracuje tylko oprzy całkowicie zamkniętej osłonie.
6 Rączka Rączka służy do transportu zaciskarki CF 500.
7 Przyłącze przełącznika Przyłącze urządzenia dla przełącznika nożnego. nożnego
8 Zasilanie sieciowe Przyłącze przewodu sieciowego.
9 Bezpieczniki sieciowe Czułe bezpieczniki w złączu przewodu sieciowego (2 x).
10 Przełącznik sieciowy Przełącznik sieciowy załącza (naciśnięcie I) lub wyłącza (naciśnięcie 0) zasilanie prądowe. Po załączeniu świeci dioda LED "ready".
11 Przełącznik nożny Przełącznik nożny uruchamia proces zaciskania.
2.3 Funkcje elementów obsługi

Dioda LED "ready" – Pokazuje gotowość do pracy.

Dioda LED "error" –Pokazuje, że zaciskanie było nieprawidłowe lub wystąpiła usterka.

Przycisk "reset" – Ustawia ponownie stan licznika sztuk na 0.

Nacisnąć przycisk "enter", gaśnie dioda LED i można kontynuować zaciśkanie.

Przycisk "Tryb pracy 1" – Przełącza zaciskarkę CF 500 na tryb pracy 1 (świeci dioda LED). W trybie pracy 1 proces zaciskania wykonywany jest w jednym kroku.

Dioda LED "Serwis" – Pokazuje, że należy przeprowadzić konserwację zaciskarki CF 500. Zaleca się po 500 000 zaciśnięć zlecić przeprowadzenie prac serwisowych firmie Phoenix Contact, aby zapewnić stały poziom jakości wykonywanych zacisków.

Przycisk "Tryb pracy 2" – Przełącza zaciskarkę CF 500 na tryb pracy 2 (świeci dioda LED). W trybie pracy 2 proces zaciskania wykonywany jest w dwóch krokach, w pierwszym etapie następuje tylko ustawienie styku w matrycy.

Przycisk "enter" – Gasi diode LED "error".
Przyciski ograniczające otwarcie – Naciśnięcie górnego przycisku (otwórz) lub dolnego (zamknij) może zmienić otwarcie matrycy zaciskarki. Diody LED pokazują stopień otwarcia:
– świecą 4 diody LED: otwarcie maksymalne
- nie świeci żadna dioda LED: otwarcie minimalne
Nowe ustawienie staje się aktywne, po tym jak przeprowadzony zostanie następny proces zaciskania.
2.4 Zakres stosowania CF 500
Zaciskarka elektryczna CF 500 służy do zaciskania styków.
Poprzez stosowanie różnorodnych matryc możliwa jest obróbka styków różnych rodzajów i o dużym zakresie przekrojów.
Zaciskarka CF 500 stosowana może być w dwóch różnych trybach pracy.

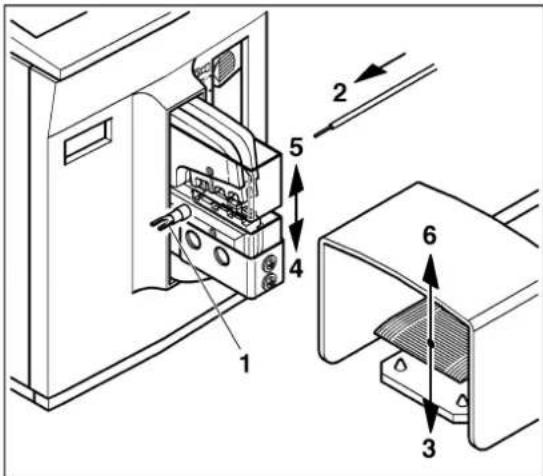

– Tryb pracy 1: Styk zostaje zaciśnięty, gdy naciskany jest przełącznik nożny.

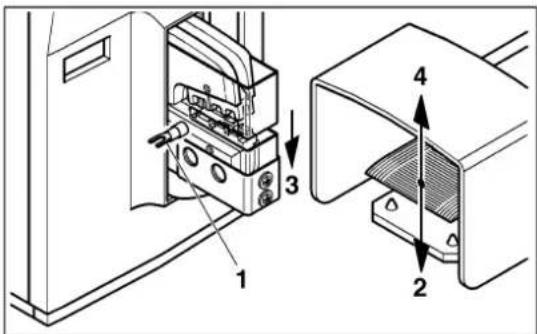

- Tryb pracy 2: Przełącznik nożny należy nacisnąć dwukrotnie. Za pierwszym razem, aby ustalić zacisk w matrycy. Drugie naciśnięcie przełącznika nożnego powduje zaciśnięcie styku.
Stosowanie siły nacisku można regulować. Zapobiega to uszkodzeniom narzędzi i wykonaniu wadliwych zacisków na skutek nieprawidłowo włóżnonych styków.
Proste naciśnięcie przycisku umożliwia już zmianę drogi otwarcia matrycy zaciskarki.
Do precyzyjnego zaciskania używać można przesuwalnego lokalizatora, który dokładnie pozycjonuje styki pod stemplem zaciskarki.
Dostępne matryce zaciskarki
Dostępne matryce do zaciskarki wyszczególniono w danych zamówieniowych "Matryce zaciskarki i osłony" na stronie 19. Każdej matrycy przydzielona jest odpowiednia osłona z dopasowanym otworem wprowadzającym.
3 U r u c h o m i e n i e C F 5 0 0

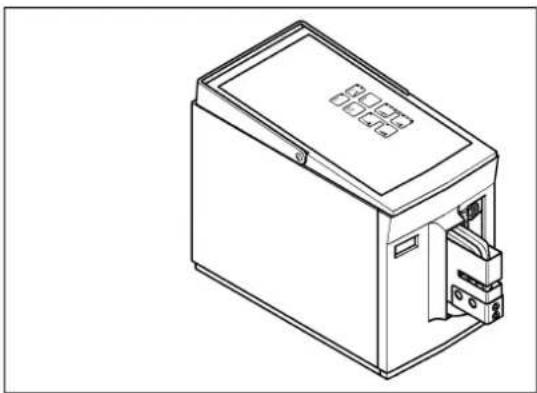

3.1 Przegląd
Aby uruchomić zaciskarkę należy przeprowadzić następujące czynności:
– Ustawić zaciskarkę CF 500
- Zdjąć ostone
- Zamontować matrycę zaciskarki
- Założyć ostone
- Podłączyć i załączyć zaciskarkę CF 500
- Wypośrodkować matrycę zaciskarki
- W y r e g u l o w a ć matrycę
– Przygotować urządzenie do pracy
- Ustawić optymalną początkową siłę nacisku
– Ustawić optymalną drogę otwarcia
3.2 Postępowanie

UWAGA: Powierzchnia montażowa musi być równa i pozioma.

UWAGA: Podczas pracy i przechowywania urządzenia, unikać należy:
- miejsc wilgotnych lub zakurzonych, - miejsc o ekstremalnych temperaturach i w bezpośrednim nasłonecznieniu (zakres temperatur pracy: 10°C ... 40 °C).
Zdejmowanie osłony

OSTRZEŻENIE: Niebezpieczeństwo obrażeń ciała!
Przed zdjęciem osłony należy wyciągnąć z gniazda wtyczkę zasilania.
• Wykręcić śrubę (1).
- Zdjąć ostone (2).

Montowanie matrycy zaciskarki

UWAGA: Przestrzegać kolejności montażu:
- M a ły przekrój z przodu
- D u ży przekrój z tyłu
• Włożyć dolną matrycę zaciskarki (1).
• Dociągnąć luźno śrubę (2).
• Włożyć górną matrycę zaciskarki (3).
• Dociągnąć luźno śrubę (4).
Założyć osłone
- Włożyć w dolną matrycę sworzeń zabezpieczający (1) i wsunąć śrubę (2), aż słyszalnie zatrzaśnie.

OSTRZEŻENIE: Zaciskarkę CF 500 eksploatować można tylko z założoną osłoną.

UWAGA: Nie założona lub niewłaściwie założona ostona powoduje przerwanie zasilania prądowego CF 500.

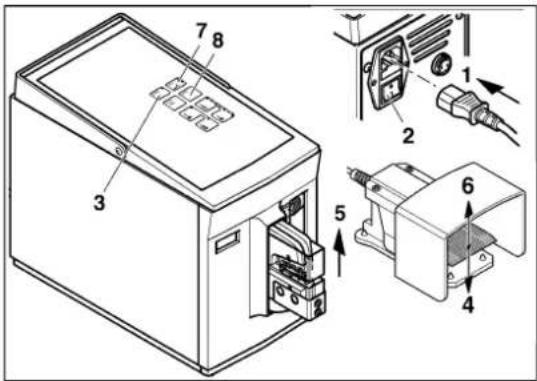

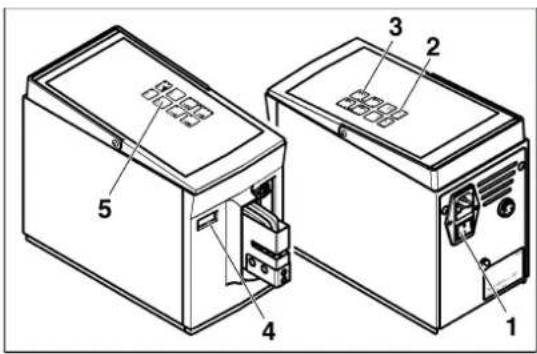

Podłączanie i załączanie zaciskarki CF 500
- Podłączy ć przełącznik nożny (1) do odpowiedniego przyłącza.

UWAGA: Zaciskarka CF 500 dostępna jest w dwóch wariantach zasilania: 230 V i 120 V. Zwrócić uwagę na prawidłowe podłączenie do sieci (patrz tabliczka znamionowa).
- Podłączyć wtyczkę (2) przewodu zasilającego do gniazdka i włożyć wtyczkę ze stykiem ochronnym (3) do gniazdka sieciowego.
- Załączyć CF 500 za pomocą przełącznika sieciowego (4) (nacisnąć I).
Świeci dioda LED "ready" (5).

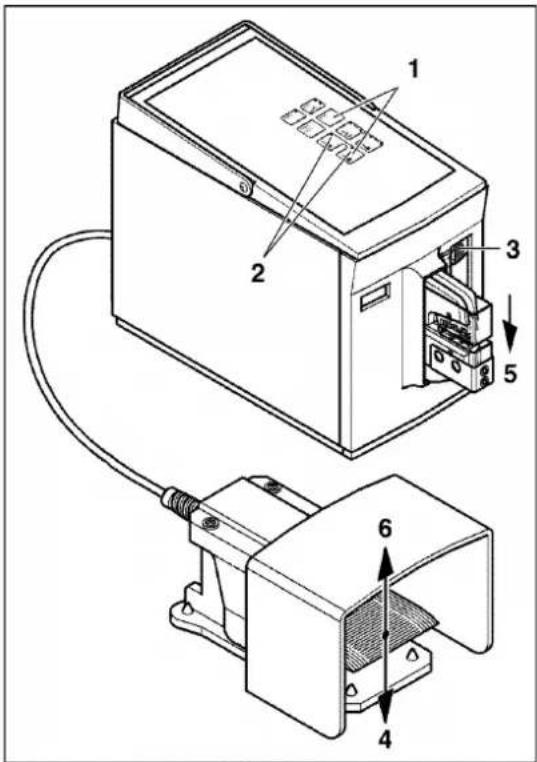

Wypośrodkowanie matrycy zaciskarki

UWAGA: Otwory w matrycy zaciskarki mają niewielki luz w stosunku do śrub mocujących. Dlatego konieczne są wyposażdkowanie i regulacja matrycy zaciskarki.
- Nacisnąć jednocześnie przyciski "Tryb pracy 2" + "enter" (1).
• Migają diody LED przycisków "Tryb pracy 1 + 2" (2). - Przesunąć suwak nastawczy (3) do pozycji 1.

UWAGA: Przełącznik nożny puścić dopiero wtedy, gdy matryca zaciskarki jest zamknięta. W przeciwnym razie otworzy się ona automatycznie, przerwany zostanie tryb regulacji i zaświeci się dioda LED "error".
• Nacisnąć i trzymać przełącznik nożny (4).
- Matryca zaciskarki (5) zamyka powoli, do momentu trafienia na opór i wypośrodkowuje się.
• Puścić przełącznik nożny (6).

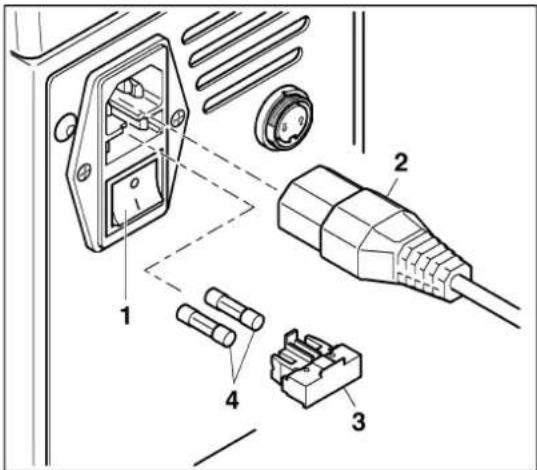

Regulacja matrycy zaciskarki

OSTRZEŻENIE: Niebezpieczeństwo obrażeń ciała!
Przed zdjęciem osłony należy wyciągnąć z gniazda wtyczkę zasilania.
- Zaciskarkę CF 500 wyłączyć za pomocą wyłącznika sieciowego (1) (nacisnąć 0).
• Wyciągnąć wtyczkę przewodu zasilającego (2).
• Wykręcić śrubę (7). - Zdjąć osłone (3).
- Sprawdzić wypośrodkowanie matrycy zaciskarki, ew. podregulować (4).
- Docią gnać śruby (5).
• Założyć ostone (6) i dociągnąć śrubę (7).

Przygotowanie urządzenia do pracy
• Podłączyć wtyczkę zasilania (1).
- Załączyć przełącznik sieciowy (2) (nacisnąć 1). Świeci dioda LED "ready" (3).
• Nacisnąć przełącznik nożny (4).
- Matryca zaciskarki (5) otwiera automatycznie, puścić przełącznik nożny (6).
Świeci dioda LED "erorr" (7).
- Nacisnąć przycisk "enter" (8).
Zaciskarka CF 500 jest gotowa do pracy.

UWAGA: Ustawiony jest tryb pracy 2. Przed każdym użyciem sprawdzić tryb pracy.
Ustawianie optymalnej początkowej siły nacisku (1 ... 5)
- Przesunąć suwak nastawczy (1) do pozycji 1.
• Ustawić przyciskiem "Tryb pracy 1". - Nacisnąć przełącznik nożny.
Przeprowadzony zostaje proces zaciskania bez włożonego styku. Jeżeli zaświeci się dioda LED "erorr", sprawdzić regulację matrycy zaciskarki (patrz strona 13).
• Włożyć przewód i styk zaciskany.

UWAGA: Zwrócić uwagę na właściwy przekrój.
• Nacisnąć przez łącznik nożny.
- Jeżeli zaświeci się dioda LED "erorr", przesunąć suwak nastawczy o jedną pozycję do góry.
• Nacisnąć przycisk "enter".
- Powtarzać procedurę, do momentu gdy zgaśnie dioda LED "erorr".
- Celem wyrównania ewentualnych tolerancji materiału, należy przesunąć suwak nastawczy o jeszcze jedną pozycję do góry.
Ustawienie optymalnej drogi otwarcia
- Nacisnąć górny przycisk, aż zaświecą wszystkie cztery diody LED.
Ustawiona została maksymalna droga otwarcia. - Przeprowadzić proces zaciskania.

UWAGA: Zmiany ustawienia skutkują dopiero w następnym procesie zaciskania.
- Jeżeli droga otwarcia jest za duża, należy nacisnąć dolny przycisk, tak aby świeciły tylko trzy diody LED.
- Przeprowadzić proces zaciskania.
- Powtarzać procedurę, do momentu ustawienia optymalnej drogi otwarcia.
4 O b s ługa
4.1 Zaciskanie w jednym kroku

Ustawianie trybu pracy 1
- Załączyć CF 500 za pomocą przełącznika sieciowego (1) (nacisnąć I).
Świeci dioda LED "ready" (2).
• Nacisnąć przycisk "Tryb pracy 1" (3). - W razie potrzeby odczytać stan licznika sztuk (4) i przyciskiem "reset" ustawić na 0 (5).

- Wypośrodkować styk zaciskany (1) na dolnej matrycy zaciskarki.
• Włożyć przewód (2) do styku zaciskanego.

UWAGA: Zwrócić uwagę na właściwy przekrój.
- Naciskać przełącznik nożny (3) do mementu, aż matryca zamknie całkowicie (4).
- Matryca (5) otwiera automatycznie, puścić przełącznik nożny (6).
- Wyjąć styk zaciskany z zaciśniętym przewodem (7).

UWAGA: W razie błędnego zaciśnięcia świeci dioda LED "erorr" (patrz strona 17).
Wyłączanie
• W razie potrzeby odczytać stan licznika sztuk (1).
- Zaciskarkę CF 500 wyłączyć za pomocą wyłącznika sieciowego (2) (nacisnąć 0).
4.2 Zaciskanie w dwóch krokach

Ustawianie trybu pracy 2
- Załączyć CF 500 za pomocą przełącznika sieciowego (1) (nacisnąć I).
Świeci dioda LED "ready" (2).
• Nacisnąć przycisk "Tryb pracy 2" (3). - W razie potrzeby odczytać stan licznika sztuk (4) i przyciskiem "reset" ustawić na 0 (5).

UWAGA: Zwrócić uwagę na właściwy przekrój.
- Wypośrodkować styk zaciskany (1) na dolnej matrycy zaciskarki.
- Nacisnąć przełącznik nożny (2), aż zakleszczony zostanie styk zaciskany (3).
• Puścić przełącznik nożny (4).
Zaciskanie styku
• Włożyć przewód (1) do styku zaciskanego.
- Naciskać przełącznik nożny (2) do mementu, aż matryca zamknie całkowicie (3).
- Matryca (4) otwiera automatycznie, puścić przełącznik nożny (5).
- Wyjąć styk zaciskany z zaciśniętym przewodem (6).

UWAGA: W razie błędnego zaciśnięcia świeci dioda LED "erorr" (patrz strona 17).
Wyłączanie
• W razie potrzeby odczytać stan licznika sztuk (1).
- Zaciskarkę CF 500 wyłączyć za pomocą wyłącznika sieciowego (2) (nacisnąć 0).
5 U su w a n i e u s t e r e k
5.1 Świeci dioda LED "erorr"

Mogą wystąpić następujące przyczyny usterek:
- Za wcześniej puszczony przełącznik nożny
- N i e w łaściwie wybrany przekrój
- Błędnie ustawiona początkowa siła nacisku (1 ... 5)
- Niewłaściwie wyregulowana matryca zaciskarki

Za wcześniej puszczony przełącznik nożny
Przedwczesne puszczenie przełącznika nożnego powoduje natychmiastowe otwarcie matrycy do położenia wyjściowego.
- Nacisnąć przycisk "enter". Gaśnie dioda LED "erorr".
- Powtórzyć proces zaciskania.

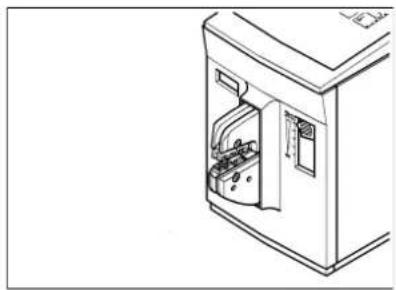

Niewłaściwie wybrany przekrój
W przypadku włożenia styku o zbyt dużym przekroju lub jakiegokolwiek nieodpowiedniego przedmiotu następuje przerwanie procesu zaciskania na skutek przeciążenia.
Matryca zaciskarki otwiera natychmiast do położenia wyjściowego.
• Nacisnąć przycisk "enter".
Gaśnie dioda LED "erorr".
- Powtórzyć zacisku. proces zaciskania z właściwym przekrojem

Błędnie ustawiona początkowa siła nacisku (1 ... 5)
Włożony styk jest za duży dla wybranego zakresu.
- Przesunąć suwak nastwczy o jedną pozycję do góry.
• Nacisnąć przycisk "enter".
Gaśnie dioda LED "erorr". - Powtarzać porces zaciskania, aż ustawiona zostanie odpowiednia siła nacisku.
Niewłaściwie wyregulowana matryca zaciskarki

OSTRZEŻENIE: Niebezpieczeństwo obrażeń ciała!
Przed zdjęciem osłony należy wyciągnąć z gniazda wtyczkę zasilania.
- Wyłączyć zaciskarkę CF 500 wyłącznikiem sieciowym (1) (nacisnąć 0).
• Wyciągnąć wtyczkę przewodu zasilającego (2).
• Wykręcić śrubę (3). - Zdjąć ostone (4).
• Poluzować śruby (5). - Przeprowadzić kolejne kroki uruchamiania (patrz rozdział 3).
5.2 CF 500 nie pozwala się ustawić
Zaciskarka CF 500 nie pozwala się ustawić. Nie świeci dioda LED "ready". Mogą wystąpić następujące przyczyny usterek:
- Brak zasilania sieciowego
- Uszkodzony bezpiecznik sieciowy
Brak zasilania sieciowego
- Sprawdzić, czy wtyczka przewodu zasilającego jest podłączona do zaciskarki CF 500 i czy wtyczka sieciowa jest podłączona do gniazdka sieciowego.
- Upewnić się, czy zasilanie prądem w gnieździe sieciowym jest prawidłowe.
Uszkodzony bezpiecznik sieciowy

OSTRZEŻENIE: Niebezpieczeństwo obrażeń ciała!
Wyłączyć zaciskarkę CF 500 wyłącznikiem sieciowym i wyciągnąć wtyk zasilający!
- Wyłączyć zaciskarkę CF 500 wyłącznikiem sieciowym (1) (nacisnąć 0).
• Wyciągnąć wtyczkę przewodu zasilającego (2).
• Wyciągnąć uchwyt bezpieczników (3).
• Sprawdzić bezpieczniki sieciowe (4). - Wymienić uszkodzony bezpiecznik sieciowy (nr artykułu w danych zamówieniowych na stronie 19).
- Wsunąć uchwyt bezpieczników

UWAGA: Uchwyt bezpieczników musi zatrzasnąć.

A 1 Dane zamówieniowe
Zaciskarka elektryczna
| Opis | Typ | Nr artykułu |
| Zaciskarka elektryczna 230 V CF 500-230V 1208348 | ||
| Zaciskarka elektryczna 120 V | CF 500-120V | 1208351 |
| Bezpiecznik sieciowy do CF 500-230V FUSE SB 1,25 A 1208801 | ||
| Bezpiecznik sieciowy do CF 500-120V | FUSE SB 2,5 A | 1209062 |
1) CF 500 - Ostona bez wyżłobienia
2) ∅ zw/ww (średnica zewnętrzna/wewnętrzna, w milimetrach), odnośnie do przekroju końcówki kabla
Matryce zaciskarki i osłony
| CF 500/DIE AI 6Nr artykułu 1212238 | CF 500/COV AI 6Nr artykułu 1212254 | CF 500/DIE AI 25Nr artykułu 1212239 | CF 500/COV ^1 Nr artykułu 1212250 |
![]() | ![]() | ![]() | ![]() |
| Do rurkowych końcówek żył (A... i AI...), 0,25 ... 6 mm ^2 | Do rurkowych końcówek żył (A... i AI...), 10, 16 i 25 mm ^2 | ||
| CF 500/DIE AI 50 CF 500/COVNr artykułu 1212261 | 1Nr artykułu 1212250 | CF 500/DIE AI-TWIN 10Nr artykułu 1212262 | CF 500/COV AI-TWINNr artykułu 1212266 |
![]() | ![]() | ![]() | ![]() |
| Do rurkowych końcówek żył (A... i AI...), 35 i 50 mm ^2 | Do rurkowych końcówek żył TWIN (AI-TWIN), 2 x 4, 2 x 6 i 2 x 10 mm ^2 | ||
| CF 500/DIE TC 4Nr artykułu 1212237 | CF 500/COV ^1 Nr artykułu 1212250 | CF 500/DIE TC 10Nr artykułu 1212260 | CF 500/COV ^1 Nr artykułu 1212250 |
![]() | ![]() | ![]() | ![]() |
| Do styków toczonych (CK...), 0,14 ... 4 mm ^2 | Do styków toczonych (CK...), 6 ... 10 mm ^2 | ||
| CF 500/DIE SC 1,5Nr artykułu 1212241 | CF 500/COV SCNr artykułu 1212251 | CF 500/DIE SC 6Nr artykułu 1212242 | CF 500/COV SCNr artykułu 1212251 |
![]() | ![]() | ![]() | ![]() |
| Do tulejek wtyków płaskich i wtyków płaskich(SCF..., SCM...), 0,1 ... 1,5 mm ^2 | Do tulejek wtyków płaskich i wtyków płaskich(SCF..., SCM...), 0,5 ... 6 mm ^2 | ||
| CF 500/DIE RCI 6Nr artykułu 1212240 | CF 500/COV RCINr artykułu 1212255 | CF 500/DIE RCI 1,5Nr artykułu 1212263 | CF 500/COV RCINr artykułu 1212255 |
![]() | ![]() | ![]() | ![]() |
| Do izolowanych końcówek kabli (RCI, FCI,...), 0,5 ... 6 mm2 | Do izolowanych końcówek kabli (RCI, FCI,...), 0,14 ... 1,0 mm2 | ||
| CF 500/DIE RCI 6-1Nr artykułu 1212691 | CF 500/COV RCINr artykułu 1212255 | CF 500/DIE SR 6-2Nr artykułu 1212692 | CF 500/COV RCINr artykułu 1212255 |
![]() | ![]() | ![]() | ![]() |
| Do izolowanych końcówek kabli (C-RCI, C-FCI,)0,5 ... 6 mm2,asymetryczna forma zacisku, właściwa także dla izolowanychpłaskich tulei konektorowych z metalowym wspornikiem izolacji | Do styków solarnych 2,5 ... 6 mm2 | ||
| CF 500/DIE RC 10Nr artykułu 1212244 | CF 500/COV RC 10Nr artykułu 1212252 | CF 500/DIE RC 16Nr artykułu 1212257 | CF 500/COV1Nr artykułu 1212250 |
![]() | ![]() | ![]() | ![]() |
| Do końcówek kabli według DIN 46234 (RC, FC,...),0,5 ... 10 mm2 | Do końcówek kabli według DIN 46234, (RC, FC,...), 16 mm2 | ||
| CF 500/DIE RCT 2,5Nr artykułu 1212243 | CF 500/COV RCT 2,5Nr artykułu 1212253 | CF 500/DIE RCT 10-1Nr artykułu 12122452) | CF 500/COV RC 10Nr artykułu 1212252 |
![]() | ![]() | ![]() | [0xz4mm25/36mm26,510mm27/4 |
| Do końcówek kabli, 0,34 ... 2,5 mm2 | Do rurkowych końcówek kabli (standard), 4 ... 10 mm2 | ||
| CF 500/DIE RCT 10-2Nr artykułu 12122462) | CF 500/COV RC 10Nr artykułu 1212252 | CF 500/DIE RCT 10-3Nr artykułu 12122562) | CF 500/COV1Nr artykułu 1212250 |
![]() | [0xz4mm25/36mm25,5,10mm26/4, GTZG] | ![]() | [0xz4mm25/36mm26/410mm28/5 |
| Do rurkowych końcówek kabli według DIN 46235,4 ...10 mm2 | Do końcówek kabli, (wersja specjalna), 4 ... 10 mm2 | ||
Lokalizator do tulejek wtyków płaskich i wtyków płaskich
Do precyzyjnego zaciskania używać można przesuwalnego lokalizatora, który dokładnie pozycjonuje zaciski pod stemplem zaciskarki.

| TypNr | artykułu | Styki zaciskane | Matryca | Osłona |
| CF 500/LOC SCF6,3/6 | 1212247 | Płaskie tulejekonektorowe (SCF...)do szerokości 6,3 mm | CF 500/DIE SC 6 | CF 500/COV SC |

| CF 500/LOC SCF4,8/2,5 | 1212248 Płaskie tulejekonektorowe (SCF...)do szerokości 4,8 mm | CF 500/DIE SC 1,5CF 500/DIE SC 6 | CF 500/COV SC |
| CF 500/LOC SCF2,8/1,5 | 1212249 Płaskie tulejekonektorowe (SCF...)do szerokości 2,8 mmi długości 5 mm | CF 500/DIE SC 1,5CF 500/DIE SC 6 | CF 500/COV SC |


| CF 500/LOC SCM6,3/2,5 | 1212264 Wtyki płaskie(SCM...), 0,5 ... 2,5 mm^2 | CF 500/DIE SC 1,5CF 500/DIE SC 6 | CF 500/COV SC |
| CF 500/LOC SCM6,3/6 | 1212265 Wtyki płaskie(SCM...), 1,5 ... 6 mm^2 | CF 500/DIE SC 1,5CF 500/DIE SC 6 | CF 500/COV SC |

A 2 Dane techniczne
| Dane techniczne | |
| Zasilanie sieciowe | |
| CF 500-230V | 230 V / 50 Hz |
| CF 500-120V | 120 V / 60 Hz |
| Pobór mocy 160 VA | |
| Maksymalna siła nacisku 10 kN | |
| Czas nacisku < 1 s | |
| Licznik sztuk | 6-cyfrowy wyświetlacz LC, zerowalny |
| Wymiary (S x W x G) | 140 mm x 220 mm x 320 mm |
| Ciężar urządzenia podstawowego | 10 kg |
| Ciężar przełącznika nożnego | 1,2 kg |
