| Termék típusa | Elektromos krimpelőgép |
| Márka | Phoenix Contact |
| Modell | CF 500-230V |
| Tápfeszültség | 230 V / 50 Hz |
| Felvett teljesítmény | 160 VA |
| Maximális préselési erő | 10 kN |
| Préselési idő | < 1 s |
| Méretek (Sz x Ma x Mé) | 140 mm x 220 mm x 320 mm |
| Alapkészülék tömege | 10 kg |
| Pedálkapcsoló tömege | 1,2 kg |
| Kijelzés | LCD 6 számjegyű, visszaállítható darabszámláló |
| Üzemmódok | 1 lépés (teljes krimpelés) / 2 lépés (rögzítés, majd krimpelés) |
| Üzemi hőmérséklet-tartomány | 10 °C – 40 °C |
| LED jelzők | Ready, Error, Karbantartás, 1. üzemmód, 2. üzemmód |
| Biztonság | Védőfedél automatikus kikapcsoló berendezéssel |
| Rendeltetésszerű használat | Krimpelhető érintkezők krimpelése (hüvelyek, TWIN, esztergált érintkezők, klipszek, szigetelt kábelvégek, csőkábelvégek stb.) |
| Krimpelő matrica | Cserélhető, központosítás és beállítás lehetséges |
| Préselési erő beállítása | Csúszka 1-től 5-ig |
| Matrica nyitásának beállítása | Gombokkal, LED jelzővel (4 LED) |
| Ajánlott karbantartás | 500 000 krimpelés után a Phoenix Contact által |
| Hálózati biztosítékok | 2 x 1,25 A (FUSE SB 1,25 A típus) |
| Pedálkapcsoló csatlakoztatása | Igen |
| Elérhető tartozékok | Pozicionálók klipszekhez és lapos csatlakozókhoz |
| Védőfedél | Minden krimpelő matricához egyedi |
| Garancia | A Phoenix Contact általános értékesítési feltételei szerint |
Gyakran ismételt kérdések - CF 500-230V Phoenix Contact
Felhasználói kérdések a következőről CF 500-230V Phoenix Contact
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elektromos mérőeszköz PDF formátumban ingyenesen! Találja meg kézikönyvét CF 500-230V - Phoenix Contact és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CF 500-230V márka Phoenix Contact.
HASZNÁLATI ÚTMUTATÓ CF 500-230V Phoenix Contact
HU Felhasználói kézikönyv
Anwenderhandbuch Elektrocrimper CF 500
2016-10-18
Felhasználói kézikönyv
Elektromos krimpelő CF 500
2016-10-18
Megnevezés: UM HU CF 500
Revízió: 04
Cikkszám: —
Ez a kéziköny érvényes a következő típusokhoz:
Megnevezés Cikkszám
CF 500-230V 1208348
CF 500-120V 1208351
Kérjük, vagye figyelembe a következő útmutatást
A kézikönyv célcsoportja
A jelen kézikönyvben leírt termékfelhasználás kizárólag a következőknek szól: Elektromos szakemberek vagy elektromos szakemberek által kiképzett személyek, akik ismerik az elektrotechnika terén érvényes szabványokat és más előírásokat és egyéb elektrotechnikai előírásokat, különös tekintettel a vonatkozó biztonsági rendelkezésekre.
Magyarázat az alkalmazott szimbólumokhoz és jelzőszavakhoz
Ez a szimbólum olyan veszélyeket jelöl, melyek személyi sérülést okozhatnak. Vegye figyelembe az összes ilyen szimbólummal jelzett útmutatást, hogy elkerülje az esetleges személyi sérüléseket.
A személyi sérüléseknek három különböző csoportja létezik, melyek egy jelzőszóval vannak jelölve.
VESZÉLY Egy veszélyes helyzetre utal, melynek, ha nem kerülik el, akár halálos kimenetelű személyi sérülés lehet a következménye.
FIGYELMEZTETÉS Egy veszélyes helyzetre utal, melynek, ha nem kerülik el, akár halálos kimenetelű személyi sérülés lehet a következménye.
VIGYÁZAT Egy veszélyes helyzetre utal, melynek, ha nem kerülik el, sérülés lehet a következménye.
Ez a szimbólum a FIGYELEM jelzőszóval és a hozzá tartozó szöveggel olyan eseményekre figyelmeztet, melyek követkeménye lehet a készülék, annak környezete vagy a hardver/szoftver sérülése, hibás működése.
Ez a szimbólunm és a hozzá tartozó szöveg kiegészítő információt tartalmaz, vagy további információforrásokra utal.
Elérhetőségeink
Internet
A Phoenix Contact termékeinek aktuális információit valamint általános üzleti és garancia-feltételeinket megtalálja az interneten: phoenixcontact.com.
Győződjön meg arról, hogy mindig az aktuális dokumentációt használja. Ez a következő cím alatt tölthető le: phoenixcontact.net/products.
Országos képviseletek
Amennyiben olyan problémája akad, amelyet ezen dokumentáció segítségével nem tud megoldani, kérjük forduljon országos képviseletéhez. A cím a phoenixcontact.com oldalon található.
Kiadó PHOENIX CONTACT GmbH & Co. KG
Amennyiben javaslatai vannak a kézikönyv tartalmához, kivitelezéséhez vagy észrevételei annak továbbfejlesztéséhez, kérjük küldje el azokat a következő címre: tecdoc@phoenixcontact.com
A Műszaki dokumentáció általános használati feltételei
A Phoenix Contact fenntartja a műszaki dokumentáció és a műszaki dokumentációban leírt termékek előzetes értesítés nélküli változtatásának, módosításának és/vagy fejlesztésének jogát, amennyiben az a felhasználót nem hátráltatja. Ez a műszaki fejlődést szolgáló módosításokra is vonatkozik.
A műszaki dokumentáció (különösen a felhasználói dokumentáció.) kiszállítása nem indokolja a Phoenix Contact további információs kötelezettségét a termékek és/vagy a műszaki dokumentáció esetleges módosításáról. Ön felelős annak meghatározásáért, hogy a termék a konkrét alkalmazási célnak megfelel-e, különös tekintettel az érvényes szabványok és törvények betartására. A műszaki dokumentáció információit minden kifejezett, ráutaló vagy hallgatólagos garanciától mentesen osztjuk meg.
A továbbiakban kizárólag a Phoenix Contact aktuális Általános üzleti feltételei vannnak érvényben, különös tekintette egy esetleges garanciális felelősségvállalásra.
Ezt a kézikönyvet minden benne található ábrázolással együtt szerzői jogok védik. A tartalom mindenféle módosítása és a kivonatolt nyivánosságrahozatal sem engedélyezett.
A Phoenix Contact fenntartja a jogot arra, hogy a Phoenix Contact-termékek itt alkalmazott termékjelölésekre saját oltalmi jogot jelentsen be. Az oltalmi jogok harmadik személy által történő bejelentése tilos.
A további termékjelölések törvényi védelem alatt állhatnak, akkor is, ha nincsenek így jelölve.
Tartalomjegyzék
1 Alapvető tudnivalók 7
1.1 Rendeltetésszerű használat....7
1.2 Munkahelyek 8
1.3 Biztonsága érdekében....8
2 A CF 500 leírása 9
2.1 Szállítási terjedelem....9
2.2 A kezelőelemek áttekintése....9
2.3 A kezelőelemek funkciója....10
2.4 A CF 500 alkalmazási területe....10
3 A CF 500 üzembe helyezése ....11
3.1 Áttekintés....11
3.2 Eljárásmód 11

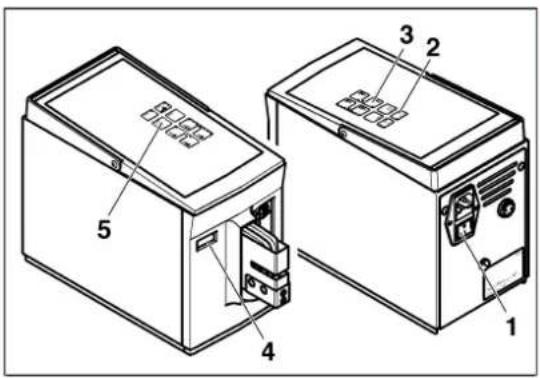

4 Kezelés 15
4.1 Krimpelés egy lépésben ....15

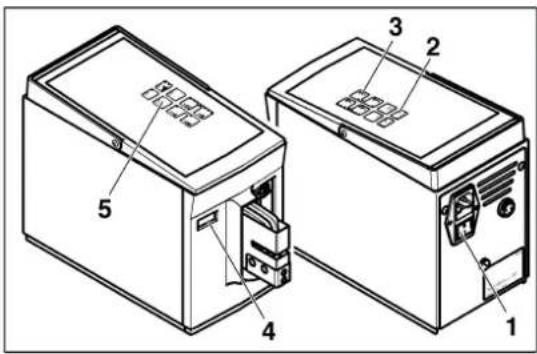

4.2 Krimpelés két lépésben 16
5 Üzemzavarok elhárítása 17
5.1 Az "error" LED világít 17
5.2 A CF 500 berendezést nem lehet bekapcsolni .... 18
A Függelék....19
A 1 Rendelési adatok....19
A 2 Műszaki adatok....21
1 A I a p v e t ő tudnivalók
A CF 500 biztonságos kezelésének és zavarmentes üzemeltetésének alapfeltétele a Biztonsági utasítások ismerete és betartása.
1.1 Rendeltetésszerű használat
FIGYELMEZTETÉS: A CF 500 kizárólag krimpelésre szolgál
Ennek során csakis megfelelő keresztmetszettel rendelkező krimpsüllyesztéket alkalmazzon (lásd „Krimpsüllyesztékek és védőfedelek“ az 19 oldalon).
Semmi esetre se vezessen be masszív fémet vagy hasonló tárgyat, mert az a krimpsüllyesztéket megrongálja.
Biztonsági okokból tilos a CF 500 berendezésen az átszerelést meghaladó önkényes átépítést és változtatást végezni.
FIGYELEM: A tudnivalók figyelembevétele és az előírt üzemeltetési feltételek betartása a rendeltetésszerű alkalmazás részét képezik.
FIGYELMEZTETÉS: A CF 500 kizárólag
– rendeltetésszerű használatra és
– biztonságtechnikailag kifogástalan állapotban üzemeltethető.
FIGYELMEZTETÉS: Mindazon személyeknek, akik a CF 500 üzembe helyezésével, kezelésével vagy karbantartásával vannak megbízva, rendelkezniük kell a megfelelő kiképzéssel és a felhasználói kézikönyv pontos ismeretével.
A CF 500 különböző kivitelű krimpérintkezők krimpeléséhez szolgál:
- Érvéghüvelyek
-
TWIN-érvéghüvelyek
– Csavart érintkezők
– Csúszósaru hüvelyek és dugaszok -
S z i g e t e l t k á b e l s a r u k
- K á b e l s a r u k
- C s ökábelsaruk
További krimpérintkezők rendelésre.
Engedélyezett kezelő
A CF 500 berendezésen csak arra felhatalmazott és betanított kezelők dolgozhatnak.
A munkaterületen a kezelő felelős minden további személyért.
Az üzemeltető köteles a kezelő számára hozzáférhetővé tenni a felhasználói kézikönyvet és meggyőződni arról, hogy a kezelő azt el is olvasta, és tartalmát megértette.
FIGYELMEZTETÉS: Kizárólag a Phoenix Contact eredeti krimpsüllyesztékeit és alkatrészeit alkalmazza.
1.2 Munkahelyek
FIGYELEM: Üzemeltetéskor és tároláskor kerülje:
- a nedves vagy poros helyeket és
- az olyan helyeket, amelyek nagy hőnek, közvetlen napsugárzásnak vagy alacsony hőmérsékletnek vannak kitéve (üzemeltetési tartomány: 10 °C - 40 °C).
FIGYELEM: Ne öntsön folyadékot a CF 500 berendezésre.
Ne tegye ki a CF 500 berendezést erős rázkódásnak és lökésnek.
1.3 Biztonsága érdekében
FIGYELMEZTETÉS: A védőfedél a kezelő biztonságára szolgál. Semmilyen esetben se módosítsa, távolítsa el, vagy kerülje meg azt átépítés által.
FIGYELMEZTETÉS: A CF 500 kizárólag felhelyezett védőfedél mellett üzemeltethető.
Húzza ki a hálózati csatlakozódugót minden olyan munkálat előtt, amelyhez le kell venni a védőfedelet (pl. krimpsüllyeszték-beszabályozás).
Munkaszünetekben vagy használaton kívül kapcsolja ki az elektromos krimpelőt.
A védőfedél levétele esetén a CF 500 biztonsági okokból automatikusan kikapcsol.
FIGYELMEZTETÉS: A készülékház kinyitása előtt húzza ki a hálózati csatlakozódugót.
2 A CF 500 leírása

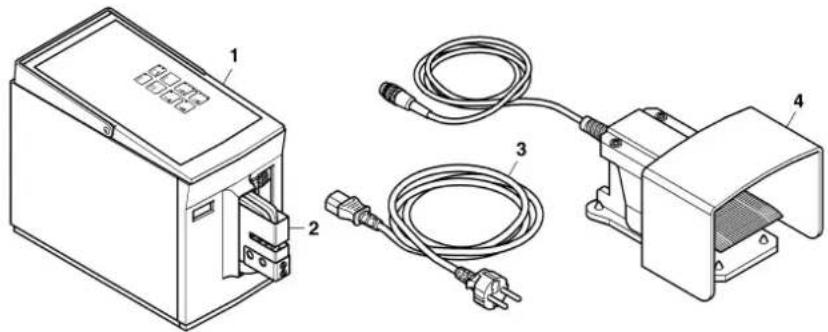

2.1 Szállítási terjedelem
1 CF 500 alapkészülék
2 Védöfedél
3 Hálózati kábel
4 Lábkapcsoló
Felhasználói kézikönyv

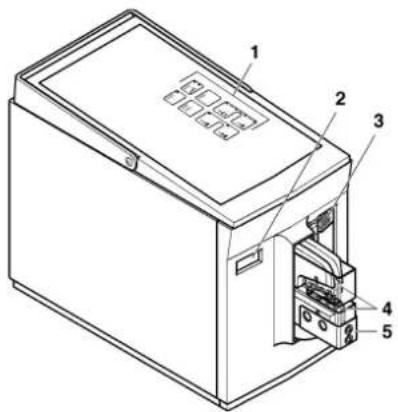

2.2 A kezelőelemek áttekintése
1 Kezelőpanel Kezelőfunkciók kiválasztása és készülékállapotok kijelzése.
2 Darabszámláló A darabszámláló minden elvégzett krimpelési folyamatot rögzít. A számláló állását kikapcsolt készülék esetén körülbelül egy hétig tárolja.
3 Tolókapcsoló A tolókapcsoló azt a tartományt határozza meg, amelyen belül a krimpsüllyeszték teljes erővel összeszorul. Amennyiben a süllyeszték ezen a tartományon kívül ütközik ellenállásba, a krimpelőfogó azonnal kinyílik. (1 = minimális tartomány, 5 = maximális tartomány.)
4 Krimpsüllyeszték A krimpérintkezőt pozicionálja és krimpeli a vezetékkel.
5 Védőfedél A védőfedél sérülés elleni védelmet nyújt a krimpsüllyeszték veszélyzónájában. A CF 500 kizárólag teljesen betolt védőfedél mellett üzemel.
6 Fogantyú A fogantyú a CF 500 szállítására szolgál.
7 Lábkapcsoló csatlakozás Készülékcsatlakozás a lábkapcsolóhoz.
8 Hálózati csatlakozás Készülékcsatlakozás a hálózati kábelhez.

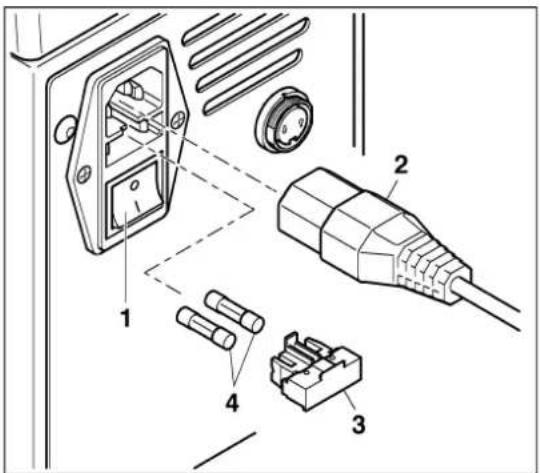

9 Hálózati biztosítékok A hálózati csatlakozásban integrált finom biztosítékok (2 x).
10 Hálózati kapcsoló A hálózati kapcsoló be- (I állásban) vagy kikapcsolja (0 állásban) az áramellátást. Bekapcsolás után világít a „ready“ LED.
11 Lábkapcsoló A lábkapcsoló beindítja a krimpelési folyamatot.
2.3 A kezelőelemek funkciója
„ready“ LED - Üzemkész állapotot jelez.
„error“ LED - Hibás krimpelést vagy üzemzavart jelez.
„reset“ gomb - A darabszámláló állását lenullázza.
Az „enter“ gomb megnyomása után kialszik a LED, ezután folytathatja a krimpelést.
„1 üzemmód“ nyomógomb - A CF 500 berendezést 1 üzemmódba kapcsolja (a LED világít). Az 1 üzemmódban a krimpelési folyamat egy lépésben zajlik.
„Service“ LED - A CF 500 karbantartásának szükségességét jelzi. A krimpelés minőségének megőrzése érdekében javasoljuk 500.000 krimpelés után a készülék Phoenix Contact által végrehajtott karbantartását.
„2 üzemmód“ nyomógomb - A CF 500 berendezést 2 üzemmódba kapcsolja (a LED világít). A 2 üzemmódban két lépésben megy végbe a krimpelési folyamat, mivel az első lépésben csak az érintkezőt rögzíti a süllyesztékben.
Nyitáskorlátozó gombok - A felső gomb megnyomásával (nyit) vagy az alsó gomb megnyomásával (zár) megváltoztatható a krimpsüllyeszték nyílása. A LED-ek jelzik a nyílás mértékét:
- 4 LED világít: maximális nyílás
– egy LED sem világít: minimális nyílás
Az új beállítás csak a következő krimpelési folyamat végrehajtása után hat.
2.4 A CF 500 alkalmazási területe
A CF 500 elektromos krimpelő krimpérintkezők krimpeléséhez szolgál.
Különböző krimpsüllyesztékek alkalmazása által több típusú krimpérintkező munkálható meg nagy keresztmetszet-tartományban.
A CF 500 két különböző üzemmódban használható:
- 1 üzemmód: A lábkapcsoló megnyomása által végbemegy a krimpérintkező krimpelése.
- 2 üzemmód: Kétszer kell működtetni a lábkapcsolót. Első alkalommal a süllyesztékbe helyezett érintkező rögzítéséhez. A lábkapcsoló másodszori megnyomása által végbemegy a krimpérintkező krimpelése.
A préserő kezdete beállítható. Ezáltal megelőzhető a szerszámok rongálódása és a rosszul behelyezett érintkezők hibás krimpelése.
Egyetlen gombnyomással megváltoztatható a krimpsüllyesztékek nyitási útja.
A pontos krimpeléshez eltolható pozicionáló szerelhető fel, amely az érintkezőket pontosan a krimpbélyegző alá helyezi.
Szállítható krimpsüllyesz- tékek
A szállítható krimpsüllyesztékek a „Krimpsüllyesztékek és védőfedelek“ rendelési adatok címszó alatt vannak felsorolva az 19 oldalon. Minden krimpsüllyesztékhez védőfedél járul pontosan illő bevezető nyilással.
3 A CF 500 üzembe helyezése
3.1 Áttekintés
Az elektromos krimpelő üzembe helyezéséhez a következő lépéseket kell végrehajtania:
- Állítsa fel a CF 500 berendezést
- V e g y e l e a v é d öfedelet
- Szerelje fel a krimpsüllyesztéket
- Helyezze fel a védőfedelet
– Csatlakoztassa és kapcsolja be a CF 500 berendezést
– Központozza a krimpsüllyesztékeket
– Szabályozza be a krimpsüllyesztéket
– Helyezze a készüléket üzemkész állapotba
– Állítsa be az optimális kezdő préserőt
– Állítsa be az optimális nyitási utat
3.2 Eljárásmód

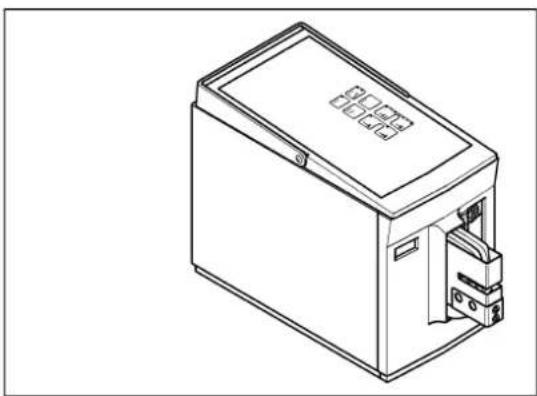

A CF 500 felállítása
FIGYELEM: A felállítási helynek egyenletesnek és vízszintesnek kell lennie.
FIGYELEM: Üzemeltetéskor és tároláskor kerülje:
- a nedves vagy poros helyeket és - az olyan helyeket, amelyek nagy hönek, közvetlen napsugárzásnak vagy alacsony hőmérsékletnek vannak kitéve (üzemeltetési tartomány: 10 °C ... 40 °C).
Védőfedél levétele
FIGYELMEZTETÉS: Balesetveszély!
A védőfedél eltávolítása előtt húzza ki a hálózati csatlakozódugót.
• Csavarja ki a csavart (1).
• Húzza le a védőfedelet (2).

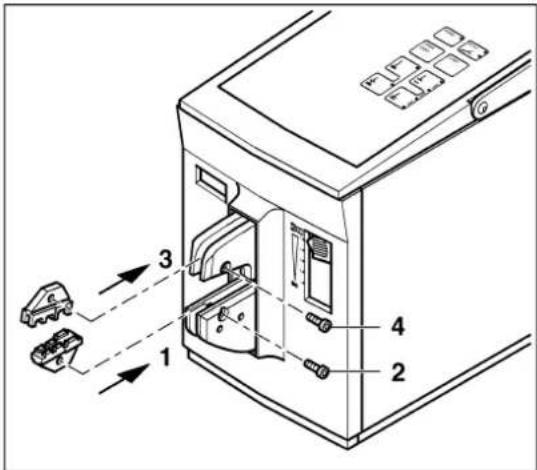

Krimpsüllyeszték felszerelése
FIGYELEM: Vegye figyelembe a beépítési helyzetet:
– Kis keresztmetszet elöl
– Nagy keresztmetszet hátul
- Helyezze be az alsó krimpsüllyesztéket (1).
- Enyhén húzza meg a csavart (2).
• Helyezze be a felső krimpsüllyesztéket (3). - Enyhén húzza meg a csavart (4).
Védőfedél felhelyezése
- Helyezze a biztonsági csúcsot (1) az alsó krimpsüllyesztékbe és csúsztassa be a védőfedelet (2), amíg az érezhetően bekattan.
FIGYELMEZTETÉS: A CF 500 kizárólag felhe- lyezett védőfedél mellett üzemeltethető.
FIGYELEM: Amennyiben a védőfedél egyáltalán nincs vagy hibásan van felhelyezve, úgy megszakad a CF 500 berendezés áramellátása.

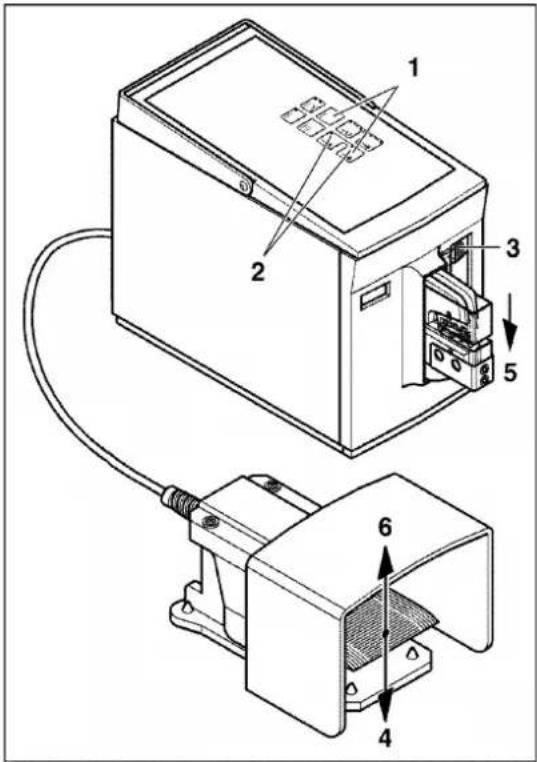

A CF 500 csatlakoztatása és bekapcsolása
- Csatlakoztassa a lábkapcsolót (1) a lábkapcsoló-csat-lakozásba.
FIGYELEM: A CF 500 berendezésnek két típusa létezik, egy 230 V-os és egy 120 V-os. Ügyeljen a helyes hálózati csatlakozásra (lásd típustábla).
- Csatlakoztassa a hálózati csatlakozót (2) a hálózati csatlakozáshoz és a védőérintkezős dugót (3) a csatlakozóaljzathoz.

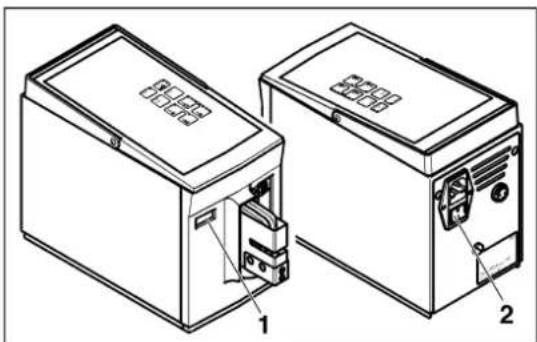

- Kapcsolja be a CF 500 berendezést a hálózati kapcsolóval (4) (nyomja meg az I gombot).
A „ready“ LED világít (5).
A krimpsüllyesztékek központozása
FIGYELEM: A krimpsüllyesztékek furatai bizonyos mértékű játékkal rendelkeznek a rögzítőcsavarokhoz. A krimpsüllyesztékeket ezért központozni kell és be kell szabályozni.
- Nyomja meg egyszerre az „2. üzemmód“ + „enter“ gombot (1).
- Az "1 + 2 üzemmód" LED gombjai villognak (2).
• Tolja a tolókapcsolót (3) 1. állásba.
FIGYELEM: Csak akkor engedje el a lábkapcsolót, ha a krimpsüllyeszték bezárult. Máskülönben az automatikusan kinyílik, a beszabályozó üzemmód befejeződik és az „error“ LED világít.

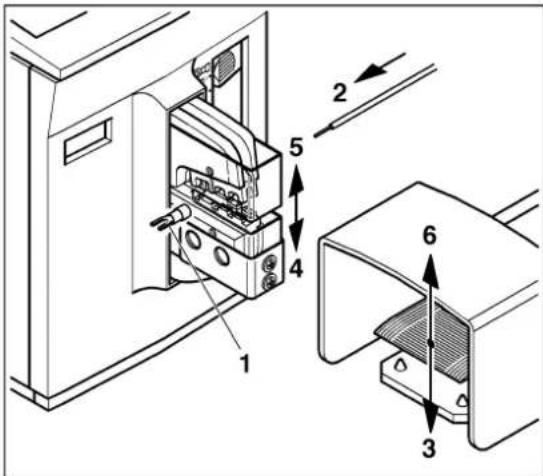

- Nyomja meg a lábkapcsolót (4) és tartsa lenyomva azt.
- A krimpsüllyeszték (5) lassan bezárul, amíg ellenállásba nem ütközik, és központozódik.
- Engedje el a lábkapcsolót (6).

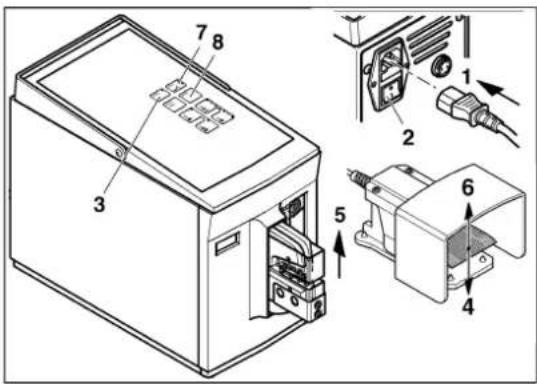

A krimpsüllyeszték beszabályozása
FIGYELMEZTETÉS: Balesetveszély!
A védőfedél eltávolítása előtt húzza ki a hálózati csatlakozódugót.
- Kapcsolja ki a CF 500 berendezést a hálózati kapcsolóval (1) (nyomja meg a 0-t).
- Húzza ki a hálózati csatlakozódugót (2).
• Csavarja ki a csavart (7).
• Húzza le a védőfedelet (3). - Ellenőrizze a krimpsüllyesztékek központozását és szükség esetén szabályozza újra (4).
• Húzza meg a csavarokat (5). - Helyezze fel a védőfedelet (6) és húzza meg a csavart (7).
A készülék üzemkész állapotba helyezése
- Csatlakoztassa a hálózati csatlakozódugót (1).
- Kapcsolja be a hálózati kapcsolóval (2) (nyomja meg az I gombot).
A „ready“ LED világít (3). - Nyomja meg a lábkapcsolót (4).
- A krimpsüllyeszték (5) automatikusan kinyílik, engedje el a lábkapcsolót (6).
Az „error“ LED világít (7). - Nyomja meg az „enter“ gombot (8).
A CF 500 ezzel üzemkész.
FIGYELEM: A 2. üzemmód van beállítva. Minden alkalmazás előtt ellenőrizze az üzemmódot.
Optimális kezdő préserő (1 ... 5) beállítása
• Tolja a tolókapcsolót (1) 1. állásba.
- Állítsa be az „1. üzemmódot“.
- Nyomja meg a lábkapcsolót.
Lezajlik egy krimpelési folyamat behelyezett krimpérintkező nélkül. Amennyiben világít az „error“ LED, elle-nőrizze a krimpsüllyesztékek beszabályozását (lásd a 13 oldalon).
• Helyezze be a vezetéket és a krimpérintkezőt.
FIGYELEM: Ügyeljen a helyes keresztmetszetre.
- Nyomja meg a lábkapcsolót.
- Amennyiben világít az „error“ LED, tolja a tolókapcsolót egyel feljebb.
- Nyomja meg az „enter“ gombot.
- Ismételje meg a folyamatot mindaddig, amíg az „error“ LED kialszik.
- Esetleges anyagtürések kiegyenlítése érdekében tolja még egyel feljebb a tolókapcsolót.
Az optimális nyitási út beállítása
- Nyomja meg a felső gombot, amíg mind a négy LED világít.
A maximális nyitási út be van állítva. - Hajtsa végre a krimpelési folyamatot.
FIGYELEM: A beállítási módosítások csak a következő krimpelési folyamat után hatnak.
- Amennyiben a nyitási út túl nagy, nyomja meg az alsó gombot mindaddig, amíg csak három LED világít.
- Hajtsa végre a krimpelési folyamatot.
- A folyamatot addig ismételje, amíg be nem állította az optimális nyitási utat.
4 Kezelés
4.1 Krimpelés egy lépésben
1. üzemmód beállítása
- Kapcsolja be a CF 500 berendezést a hálózati kapcsolóval (1) (nyomja meg az I gombot).
A „ready“ LED világít (2).
- Nyomja meg az „1. üzemmód“ gombot (3).
- Szükség esetén olvassa le a darabszámlálót (4) és a „reset“ gombbal állítsa vissza 0-ra (5).
Krimpérintkező krimpelése
- A krimpérintkezőt (1) az alsó krimpsüllyesztéken központozza.
• A vezetéket (2) helyezze a krimpérintkezőbe.
FIGYELEM: Ügyeljen a helyes keresztmetszetre.
- Nyomja a lábkapcsolót (3) addig, amíg a krimpsüllyeszték teljesen bezárul (4).
- A krimpsüllyeszték (5) automatikusan kinyílik, a lábkapcsolót (6) elengedheti.
• Vegye ki a krimpérintkezőt a krimpelt vezetékkel (7)
FIGYELEM: Hibás krimpelés esetén világít az „error“ LED (lásd az 17 oldalon).
Üzemen kívül helyezés
- Szükség esetén olvassa le a darabszámlálót (1).
- Kapcsolja ki a CF 500 berendezést a hálózati kapcsolóval (2) (nyomja meg a 0-t).
4.2 Krimpelés két lépésben
2. üzemmód beállítása
- Kapcsolja be a CF 500 berendezést a hálózati kapcsolóval (1) (nyomja meg az I gombot). A „ready“ LED világít (2).
- Nyomja meg a „2. üzemmód“ gombot (3).
- Szükség esetén olvassa le a darabszámlálót (4) és a „reset“ gombbal állítsa vissza 0-ra (5).

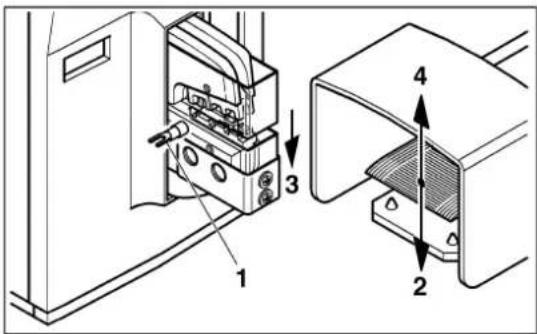

Krimpérintkező befogása
FIGYELEM: Ügyeljen a helyes keresztmetszetre.
- A krimpérintkezőt (1) az alsó krimpsüllyesztéken központozza.
- Nyomja a lábkapcsolót (2) addig, amíg a krimpérintkező beszorul (3).
- Engedje el a lábkapcsolót (4).
Krimpérintkező krimpelése
• A vezetéket (1) helyezze a krimpérintkezőbe.
- Nyomja a lábkapcsolót (2) addig, amíg a krimpsüllyeszték teljesen bezárul (3).
- A krimpsüllyeszték (4) automatikusan kinyílik, a lábkapcsolót (5) elengedheti.
• Vegye ki a krimpérintkezőt a krimpelt vezetékkel (6).
FIGYELEM: Hibás krimpelés esetén világít az „error“ LED (lásd az 17 oldalon).
Üzemen kívül helyezés
- Szükség esetén olvassa le a darabszámlálót (1).
- Kapcsolja ki a CF 500 berendezést a hálózati kapcsolóval (2) (nyomja meg a 0-t).
5 Üzemzavarok elhárítása
5.1 Az „error“ LED világít
Ennek az üzemzavarnak a következő okai lehetnek:
– Túl hamar elengedte a lábkapcsolót
- Rossz keresztmetszetet választott
- Rosszul állította be a préserő kezdetét (1 ... 5)
– A krimpsüllyesztékek nincsenek helyesen beszabályozva
Túl hamar elengedte a lábkapcsolót
A lábkapcsoló idő előtti elengedése által a krimpsüllyeszték azonnal kinyílik és kiinduló helyzetbe áll.
- Nyomja meg az „enter“ gombot.
Az „error“ LED kialszik. - Ismételje meg a krimpelési folyamatot.
Rossz keresztmetszetet választott
Túl nagy krimpérintkező vagy egyéb nem megfelelő tárgy behelyezésekor a krimpelési folyamat túlterhelés miatt megszakad, a krimpsüllyeszték kinyílik és kiinduló helyzetbe áll.
- Nyomja meg az „enter“ gombot.
Az „error“ LED kialszik. - Ismételje meg a krimpelési folyamatot a helyes kereszt-metszettel.

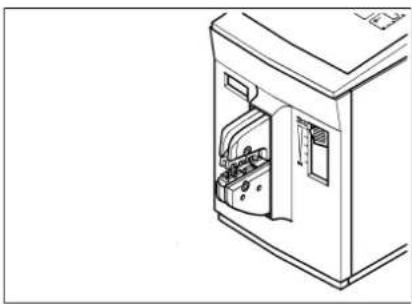

Rosszul állította be a préserő kezdetét (1 ... 5)
A behelyezett érintkező túl nagy a kiválasztott tartományhoz.
• Tolja a tolókapcsolót egyel feljebb.
- Nyomja meg az „enter“ gombot.
Az „error“ LED kialszik.
- Ismételje meg a krimpelési folyamatot addig, amíg a préserő optimálisan van beállítva.
A krimpsüllyesztékek nincsenek helyesen beszabályozva
FIGYELMEZTETÉS: Balesetveszély!
A védőfedél eltávolítása előtt húzza ki a hálózati csatlakozódugót.
- Kapcsolja ki a CF 500 berendezést a hálózati kapcsolóval (1) (nyomja meg a 0-t).
- Húzza ki a hálózati csatlakozódugót (2).
• Csavarja ki a csavart (3).
• Húzza le a védőfedelet (4). - Oldja ki a csavarokat (5).
- Hajtsa végre az üzembe helyezés lépéseit (lásd a 3 fejezetet).
5.2 A CF 500 berendezést nem lehet bekapcsolni
A CF 500 berendezést nem lehet bekapcsolni. A „ready“ LED nem világít. Ennek az üzemzavarnak a következő okai lehetnek:
– Nincs hálózati csatlakozás
– A hálózati biztosíték hibás
Nincs hálózati csatlakozás
- Ellenőrizze, hogy csatlakozik-e a hálózati csatlakozódugó a CF 500 hálózati csatlakozásához és a vé-dőérintkezős dugó a hálózati csatlakozóaljzathoz.
- Győződjön meg arról, hogy rendben van-e a hálózati csatlakozóaljzat áramellátása.
A hálózati biztosíték hibás
FIGYELMEZTETÉS: Balesetveszély!
Kapcsolja ki a CF 500 berendezést a hálózati kapcsolóval és húzza ki a hálózati csatlakozódugót!
- Kapcsolja ki a CF 500 berendezést a hálózati kapcsolóval (1) (nyomja meg a 0-t).
- Húzza ki a hálózati csatlakozódugót (2).
• Húzza ki a biztosítéktartót (3).
• Ellenőrizze a hálózati biztosítékokat (4). - Cserélje ki a hibás hálózati biztosítékot (a rendelési számot lásd az 19 Rendelési adatok oldalon).
• Tolja be a biztosítéktartót
FIGYELEM: A biztosítéktartónak be kell kattannia.
A Függelék
A 1 Rendelési adatok
Elektromos krimpelő
| Leírás Típus Cikkszám | ||
| Elektromos krimpelő 230 V | CF 500-230V | 1208348 |
| Elektromos krimpelő 120 V | CF 500-120V | 1208351 |
| Hálózati biztosíték a CF 500-230V berendezéshez FUSE SB 1,25 A 1208801 | ||
| Hálózati biztosíték a CF 500-120V berendezéshez | FUSE SB 2,5 A | 1209062 |
1) CF 500 - Vájat nélküli védőfedél
2) ∅ k/b (külső/belső átmérő, milliméterben), a kábelsaru keresztmetszetére vonatkoztatva
Krimpsüllyesztékek és védőfedelek
| CF 500/DIE AI 6Cikkszám 1212238 | CF 500/COV AI 6Cikkszám 1212254 | CF 500/DIE AI 25Cikkszám 1212239 | CF 500/COV ^1 Cikkszám 1212250 |
 |   |  |   |
| Érvéghüvelyekhez A... és Al...), 0,25 ... 6 mm ^2 | Érvéghüvelyekhez (A... és Al...), 10, 16 és 25 mm ^2 | ||
| CF 500/DIE AI 50 CF 500/COVCikkszám 1212261 | Cikkszám 1212250 | CF 500/DIE AI-TWIN 10Cikkszám 1212262 | CF 500/COV AI-TWINCikkszám 1212266 |
 |   |  |   |
| Érvéghüvelyekhez (A... és AI...), 35 és 50 mm ^2 | TWIN-érvéghüvelyekhez (AI-TWIN), 2 x 4, 2 x 6 és 2 x 10 mm ^2 | ||
| CF 500/DIE TC 4Cikkszám 1212237 | CF 500/COV ^1 Cikkszám 1212250 | CF 500/DIE TC 10Cikkszám 1212260 | CF 500/COV ^1 Cikkszám 1212250 |
 |   |  |   |
| Csavart érintkezőkhöz (CK...), 0,14 ... 4 mm ^2 | Csavart érintkezőkhöz (CK...), 6 ... 10 mm ^2 | ||
| CF 500/DIE SC 1,5Cikkszám 1212241 | CF 500/COV SCCikkszám 1212251 | CF 500/DIE SC 6Cikkszám 1212242 | CF 500/COV SCCikkszám 1212251 |
 |   |  |   |
| Csúszósaru hüvelyekhez és dugaszokhoz (SCF..., SCM...),0,1 ... 1,5 mm ^2 | Csúszósaru hüvelyekhez és dugaszokhoz (SCF..., SCM...),0,5 ... 6 mm ^2 | ||
CF 500/DIE RCI 6Cikkszám 1212240 Cikkszám 1212255 Cikkszám 1212263   Szigetelt kábelsarukhoz (RCI, FCI,...), 0,5 ... 6 mm ^2 Szigetelt kábelsarukhoz (RCI, FCI,...), 0,14 ... 1,0 mm ^2 | CF 500/COV RCICikkszám 1212255Cikkszám 1212255   | ||
| CF 500/DIE RCI 6-1Cikkszám 1212691 Cikkszám 1212255 Cikkszám 1212692[IMAGE]Szigetelt kábelsarukhoz (C-RCI, C-FCI, )0,5 ... 6 mm ^2 ,aszimmetrikus krimpforma, alkalmas szigetelt csúszósaruhüvelyekhez is fémes szigeteléstámogatással | CF 500/DIE SR 6-2Cikkszám 1212255[IMAGE]Szolár érintkezőkhöz 2,5 ... 6 mm ^2 | ||
| CF 500/DIE RC 10Cikkszám 1212244 Cikkszám 1212252 Cikkszám 1212257[IMAGE]Kábelsarukhoz DIN 46234 szerint (RC, FC,...),0,5 ... 10 mm ^2 | CF 500/DIE RC 16Cikkszám 1212250[IMAGE]Kábelsarukhoz DIN 46234 szerint (RC, FC,...), 16 mm ^2 | ||
| CF 500/DIE RCT 2,5Cikkszám 1212243 Cikkszám 1212253 Cikkszám 1212245[IMAGE]Csőkábelsarukhoz, 0,34 ... 2,5 mm ^2 | CF 500/DIE RCT 10-12)CF 500/COV RC 10Cikkszám 1212252[IMAGE]Csőkábelsarukhoz (Standard), 4 ... 10 mm ^2 | ||
| CF 500/DIE RCT 10-2Cikkszám 12122462) [IMAGE]Csőkábelsarukhoz DIN 46235 szerint, 4 ...10 mm ^2 | CF 500/DIE RCT 10-32)CF 500/COV1Cikkszám 1212250[IMAGE]Csőkábelsarukhoz (Spezial), 4 ... 10 mm ^2 | ||
Pozicionáló csúszósaru hüvelyekhez és dugaszokhoz
A pontos krimpeléshez eltolható pozicionáló szerelhető fel, amely az érintkezőket pontosan a krimpbélyegző alá helyezi.
| Típus | Cikkszám | Krimpérintkezők | Süllyeszték | Védőfedél | |
 | CF 500/LOC SCF 6,3/6 | 1212247 Csúszósaru hüvelyek (SCF...) 6,3 mm szélességig | CF 500/DIE SC 6 | CF 500/COV SC | |
 | CF 500/LOC SCF 4,8/2,5 | 1212248 Csúszósaru hüvelyek (SCF...) 4,8 mm szélességig | CF 500/DIE SC 1,5 CF 500/DIE SC 6 | CF 500/COV SC | |
 | CF 500/LOC SCF 2,8/1,5 | 1212249 Csúszósaru hüvelyek (SCF...) 2,8 mm szélességig és 5 m m h o s s z ú s á g i g | CF 500/DIE SC 1,5 CF 500/DIE SC 6 | CF 500/COV SC | |
 | CF 500/LOC SCM 6,3/2,5 | 1212264 Lapos dugaszok (SCM...), 0,5 ... 2,5 mm^2 | CF 500/DIE SC 1,5 CF 500/DIE SC 6 | CF 500/COV SC | |
 | CF 500/LOC SCM 6,3/6 | 1212265 Lapos dugaszok (SCM...), 1,5 ... 6 m m^2 | CF 500/DIE SC 1,5 CF 500/DIE SC 6 | CF 500/COV SC | |
A 2 Müszaki adatok
| Műszaki adatok | |
| Hálózati csatlakozás | |
| CF 500-230V | 230 V / 50 Hz |
| CF 500-120V | 120 V / 60 Hz |
| Teljesítményfelvétel 160 VA | |
| Maximális préserő 10 kN | |
| Préselési idő < 1 s | |
| Darabszámláló | 3 jegyű LC-kijelző, visszaállítható |
| Méretek (SZ x M x M) | 140 mm x 220 mm x 320 mm |
| Alapkészülék tömege | 10 kg |
| Lábkapcsoló tömege | 1,2 kg |
