Produkttyp	Elektrisk krympmaskin
Märke	Phoenix Contact
Modell	CF 500-230V
Matningsspänning	230 V / 50 Hz
Effektförbrukning	160 VA
Maximal presskraft	10 kN
Presstid	< 1 s
Mått (L x H x D)	140 mm x 220 mm x 320 mm
Vikt (basenhet)	10 kg
Vikt (fotpedal)	1,2 kg
Display	LCD-räknare 6 siffror, återställningsbar
Driftslägen	1 steg (full krympning) / 2 steg (fixering sedan krympning)
Driftstemperaturområde	10 °C till 40 °C
LED-indikatorer	Ready, Error, Underhåll, Läge 1, Läge 2
Säkerhet	Skyddslock med automatisk avstängning
Avsedd användning	Krympning av kontakter (ändhylsor, TWIN, svarvade kontakter, clips, isolerade kabelskor, rörformade kabelskor, etc.)
Krympmatris	Utbytbara, centrering och justering möjliga
Inställning av presskraft	Reglage från 1 till 5
Inställning av matrisöppning	Med knappar och LED-indikator (4 LED)
Rekommenderat underhåll	Efter 500 000 krympningar av Phoenix Contact
Nätsäkringar	2 x 1,25 A (typ FUSE SB 1,25 A)
Anslutning av fotpedal	Ja
Tillgängliga tillbehör	Positioneringsenheter för clips och platta kontakter
Skyddslock	Specifikt för varje krympmatris
Garanti	Enligt Phoenix Contacts allmänna försäljningsvillkor

Vanliga frågor - CF 500-230V Phoenix Contact

Hur tar jag CF 500 i drift?

För att ta i drift, placera enheten på en plan yta, ta bort skyddslocket efter att ha kopplat bort nätspänningen, montera lämplig krympmatris, sätt tillbaka locket, anslut fotpedalen och nätspänningen, och slå på strömbrytaren. LED ready ska tändas. Utför sedan centrering och justering av matrisen.

Vad gör jag om LED 'error' tänds?

LED error kan indikera: fotpedalen släpptes för tidigt (tryck på enter och upprepa), felaktig kabelarea (använd rätt area), fel inställning av presskraft (öka reglagets läge), eller felaktig matrisjustering (följ driftsättningsproceduren).

Hur ställer jag in presskraften?

Presskraften ställs in via reglaget (lägen 1 till 5). Flytta reglaget till ett högre läge för att öka kraften. Utför en provkrympning utan kontakt, sedan med lämplig kontakt. Om LED error blinkar, öka ett steg tills den slocknar, lägg sedan till ytterligare ett steg för att kompensera för toleranser.

Hur byter jag krympmatris?

Koppla först bort nätkontakten. Ta bort skyddslocket genom att skruva loss skruven. Lossa skruvarna på övre och nedre matrisen, ta bort de gamla matriserna, sätt i de nya med rätt position (liten area fram, stor area bak), dra åt skruvarna utan att låsa dem, utför sedan centrering och justering. Sätt tillbaka lämpligt skyddslock.

Vilka typer av kontakter kan krympas?

CF 500 kan krympa: ändhylsor (A..., AI...), TWIN-ändhylsor (AI-TWIN), svarvade kontakter (CK...), clips och platta kontakter (SCF..., SCM...), isolerade kabelskor (RCI, FCI, C-RCI, C-FCI), kabelskor (RC, FC) enligt DIN 46234, och rörformade kabelskor (standard och DIN 46235). Se manualen för kompatibla areor.

Hur använder jag tvåstegsläget?

Tryck på knappen Driftsläge 2. Sätt in kontakten i matrisen och tryck en första gång på fotpedalen för att fixera kontakten. Släpp, sätt in kabeln, tryck sedan en andra gång för att utföra full krympning. Matrisen öppnas automatiskt efter krympning.

Vad betyder LED 'Underhåll'?

LED Underhåll tänds efter cirka 500 000 krympningar. Den indikerar att förebyggande underhåll rekommenderas. Phoenix Contact rekommenderar att underhållet utförs av deras service för att bibehålla jämn krympkvalitet.

Hur återställer jag styckräknaren?

Styckräknaren (LCD-display med 6 siffror) återställs genom att trycka på knappen reset. Den behåller sitt värde i ungefär en vecka efter avstängning. För att läsa av värdet före återställning, anteckna det.

Vilka säkringar ska användas?

För modell CF 500-230V, använd två nätspänningssäkringar av typ FUSE SB 1,25 A (artikelnummer 1208801). För CF 500-120V, använd säkringar på 2,5 A (artikelnummer 1209062). Kontrollera och byt ut defekta säkringar efter att ha kopplat bort enheten.

Var hittar jag referenserna för krympmatriser?

Referenserna för krympmatriser och tillhörande skyddslock listas i manualens bilaga. Till exempel: CF 500/DIE AI 6 (1212238) för ändhylsor 0,25-6 mm², CF 500/COV AI 6 (1212254) för locket. Se matristabellen på sidan 19 i manualen.

BRUKSANVISNING CF 500-230V Phoenix Contact

4.1 Krympe i ett trinn

Användarhandbok El-crimpverktyg CF 500

2016-10-18

Beteckning: UM SV CF 500

Revision: 04

Artikelnr. —

Handboken gäller:

Beteckning Artikelnr.

CF 500-230V 1208348

CF 500-120V 1208351

Observera följande hänvisningar

Handbokens målgrupp

Produktanvändningen som beskrivs i den här handboken riktar sig uteslutande till elinstallatörer eller personer som instruerats av sådana och som är väl förtrogna med gällande normer och andra föreskrifter betr. elektroteknik samt framför allt med de tillämpliga säkerhetskoncepten.

Symbolförklaringar och signalord

Denna symbol gör dig uppmärksam på faror som kan medföra personskador. Följ alla hänvisningar med denna symbol för att förhindra eventuella personskador.

Det finns tre olika grupper med personskador som är kännetecknade med ett signalord.

FARA Gör dig uppmärksam på en farlig situation som medför allt från personskada till personskada med dödlig utgång om den inte förhindras.

VARNING Gör dig uppmärksam på en farlig situation som kan medföra allt från personskada till personskada med dödlig utgång om den inte förhindras.

OBSERVERA Gör dig uppmärksam på en farlig situation som kan medföra skada om den inte förhindras.

Denna symbol med signalordet OBS och den tillhörande texten varnar för handlingar som kan orsaka skada eller felfunktion hos apparaten, apparatens kringutrustning eller hos maskin- och programvaran.

Den här symbolen och den tillhörande texten förmedlar mer information eller hänvisar till vidareförande informationskällor.

Kontaktinformation

Internet

Aktuell information om produkter från Phoenix Contact och om våra allmänna affärsvillkor hittar du på Internet, på: phoenixcontact.com.

Säkerställ att du alltid arbetar med den aktuella dokumentationen.

Du kan ladda ner den senaste utgåvan av dokumentationen på följande adress: phoenixcontact.net/products.

Filialer

Vänd dig till filialen i ditt land vid problem som inte kan lösas med hjälp av denna dokumentation. Adressen hittar du på phoenixcontact.com.

Utgivare PHOENIX CONTACT GmbH & Co. KG

Om du har kommentarer eller förbättringsförslag beträffande vår handboks innehåll och utformning så uppskattar vi om du skickar dessa till oss på: [e-mail]

Allmänna användarvillkor för teknisk dokumentation

Phoenix Contact förbehåller sig rätten att utan föregående tillkännagivande när som helst ändra, korrigera och/eller förbättra den tekniska dokumentationen och de produkter som beskrivs i den, om detta gagnar användaren. Detta gäller även ändringar som gagnar den tekniska utvecklingen.

Även om teknisk dokumentation (särskilt användardokumentation) har mottagits är Phoenix Contact inte förpliktigade att informera om ändringar hos produkten och/eller ändringar i den tekniska dokumentationen. Du är själv ansvarig för att kontrollera produkternas lämplighet och deras avsedda användningsområde i den konkreta applikationen. Det är mycket viktigt attt gällande standarder och lagar följs. All information i den tekniska dokumentationen lämnas utan någon som helst uttrycklig, underförstådd eller outtalad garanti.

I övrigt gäller enbart regelverken i de aktuella, allmänna affärsvillkoren hos Phoenix Contact, framför allt vid ett eventuellt garantiansvar.

Den här handboken och alla bilder i den skyddas av upphovsrätten. Det är inte tillåtet att ändra innehållet på något sätt eller att publicera delar av det.

Phoenix Contact förbehåller sig rätten att anmäla egen äganderätt för de produktritningar till Phoenix Contact-produkter som används här. Det är förbjudet för tredle part att anmäla äganderätt för detta.

Andra produktbeteckningar kan vara juridiskt skyddade, även om detta inte anges.

Innehållsförteckning

1 Grundläggande hänvisningar 7

1.1 Ändamålsenlig användning 7
1.2 Arbetsplatser 8
1.3 För din säkerhet....8

2 Beskrivning av CF 500 9

2.1 Leveransomfång....9
2.2 Översikt över manöverreglage....9
2.3 Manöverreglagens funktion 10
2.4 Användningsområde för CF 500....10

3.1 Översikt....11
3.2 Tillvägagångssätt 11

4 Användning 15

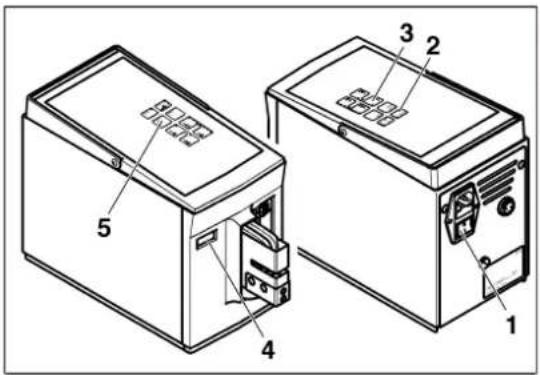

4.1 Crimpning i ett steg....15
4.2 Crimpning i två steg....16

5 Åtgärda störningar 17

5.1 Lysdioden "error" lyser 17

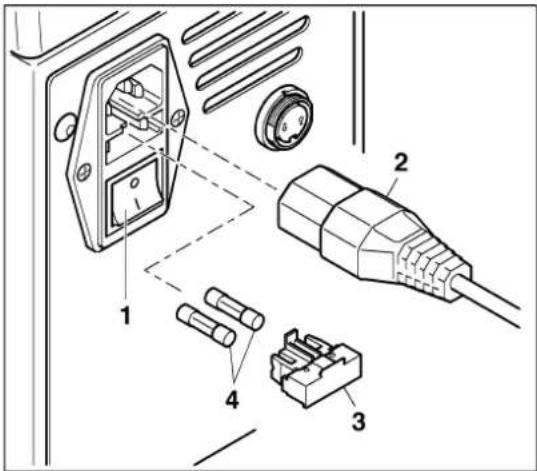

5.2 CF 500 startar inte....18

A Bilaga....19

A 1 Beställningsdata....19
A 2 Tekniska data....21

1 Grundläggande hänvisningar

En grundläggande förutsättning för att CF 500 ska kunna användas på ett säkert och störningsfritt sätt är att man känner till och följer säkerhetsanvisningarna.

1.1 Ändamålsenlig användning

WARNING: CF 500 får endast användas för crimpning.

Man får endast använda crimpinsatser med passande tvärsnitt för detta (se „Crimpinsatser och skyddshuvar“ på sidan 19).

För under inga som helst omständigheter in massiva metalldelar eller liknande föremål. Detta skulle kunna förstöra crimpinsatsen.

Egenmäktiga ombyggnader och förändringar på CF 500, utöver modifieringarna, är förbjudna av säkerhetsskäl.

OBS:° Till ändamålsenlig användning hör att följa alla hänvisningar och uppfylla de föreskrivna driftvillkoren.

WARNING: CF 500 får endast användas

- till det den är avsedd för och - den måste vara i säkerhetstekniskt felfritt tillständ.

VARNING: Alla personer som arbetar med idrifttagande, manövrering och underhåll av CF 500, måste ha motsvarande kvalifikation och noggrant följa denna användarhandbok.

CF 500 används för crimpning av crimpkontakter i olika utföranden:

- L e d a r ä n d h y l s o r

– TWIN-ledarändhylsor
- Svarvade kontakter
- Flatstiftkontakter och flatstift
- Isolerade kabelskor

- K a b e l s k o r

- Rörkabelskor

Och ytterligare crimpkontakter på begäran.

Godkända användare

Endast auktoriserade och instruerade användare får arbeta med CF 500.

Inom arbetsområdet är det användaren som har ansvaret gentemot tredje person.

Anläggningsansvarig måste se till att användaren har tillgång till användarhandboken och försäkra sig om att denne har läst och förstått den.

VARNING: Använd endast original-crimpinsatser och original-reservdelar från Phoenix Contact.

1.2 Arbetsplatser

OBS:°Följande ska undvikas för drift och förvaring:

– Fuktiga eller dammiga platser
- platser som är utsatta för hög värme, direkt solljus eller låga temperaturer (driftområde: 10 °C till 40 °C).

OBS:°Spill inga vätskor på CF 500.

Utsätt inte CF 500 för kraftiga skakningar eller stötar.

1.3 För din säkerhet

WARNING: Skyddshuven är monterad för användarens säkerhet. Den får under inga som helst omständigheter förändras, tas bort eller kringgås genom ombyggnader.

WARNING: CF 500 får endast användas med monterad skyddshuv.

Vid alla arbeten då skyddshuven måste avlägsnas (t.ex. vid justering av crimpinsats), dra ut elkontakten.

Stäng alltid av el-crimpverktyget då det inte används eller under pauser i arbetet.

Av säkerhetsskäl stänger CF 500 av sig automatiskt när man avlägsnar skyddshuven.

WARNING: Dra ut elkontakten innan du öppnar huset.

2 Beskrivning av CF 500

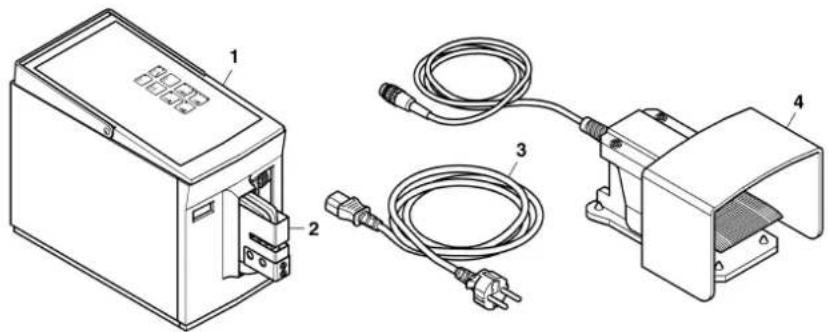

2.1 Leveransomfång

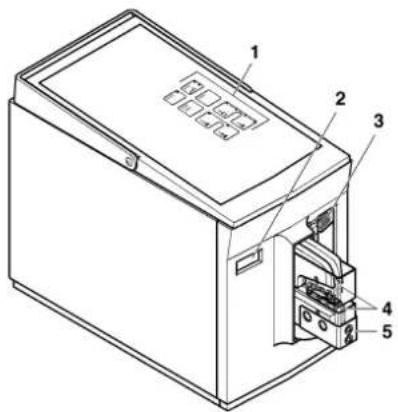

2.2 Översikt över manöverreglage

1 Styrpanel Val av användarfunktioner och visning enhetens tillständ.
2 Räkneverk Räkneverket räknar varje komplett avslutad crimpning. Räkneverkets mätarställning sparas i ungefär en vecka då enheten är frånkopplad.
3 Skjutreglage Skjutreglaget ställer in området där crimpinsatsen pressas samman med full kraft. Om insatsen möter motständ utanför det här området, öppnas genast crimptången. (1 = minimalt område, 5 = maximalt område.)
4 Crimpinsats Placerar crimpkontakten rätt och pressar samman denna med ledaren.
5 Skyddshuv Skyddshuven förhindrar skador i crimpinsatsens riskområde. CF 500 arbetar endast då skyddshuven är korrekt placerad och ansluten.
6 Bärhandtag Bärhandtaget används för transport av CF 500.
7 Anslutning till fotomkopplare Anslutning till enhet för fotomkopplaren.
8 Anslutning till elnät Anslutning till enhet för elkabeln.
9 Nätsäkringar Finsäkringar som integrerats i elnätsanslutningen (2 x).
10 Strömbrytare Strömbrytaren koppar till (I nedtryckt) eller från (O nedtryckt) strömförsörjningen. Efter inkopplingen lyser Lysdioden "ready".
11 Fotomkopplare Fotomkopplaren startar crimpningen.

2.3 Manöverreglagens funktion

Lysdiod "ready" – Betyder redo för drift

Lysdiod "error" – Betyder att crimpningen miss- lyckades eller att det förekommer en störning.

Knappen "reset" – Återställer räknever-kets mätarställning till 0.

Tryck på knappen "enter", då slocknar lysdioden och man kan fortsätta med crimpningen.

Knappen "Driftsätt 1" – Kopplar om CF 500 till driftsätt 1 (lysdioden lyser). I driftsätt 1 genomförs crimpningen i ett steg.

Lysdiod „Service“ – Betyder att det måste genomföras service av CF 500. Vi rekommenderar att man efter 500 000 crimpningar låter Phonenix Contact genomföra en service, för att garantera att crimpningarna även fortsättningsvis håller samma kvalitet.

Knappen "Driftsätt 2" – Kopplar om CF 500 till driftsätt 2 (lysdioden lyser). I driftsätt 2 genomförs crimpningen i två steg, vilket innebär att kontakten endast fixeras i insatsen i det första steget.

Knappen "Enter" – Lysdioden "error" släcks.

Knappar för reglering av öppning – Genom att trycka på den övre knappen (öppning) eller den undre knappen (stängning), kan crimpinsatsens öppning regleras. Lysdioderna visar öppningens status:

- 4 lysdioder lyser: maximal öppning

- ingen lysdiod lyser: minimal öppning

Den nya inställning blir verksam först efter att nästa crimpning har genomförts.

2.4 Användningsområde för CF 500

El-crimpverktyget CF 500 används för crimpning av crimpkontakter.

Genom att använda olika crimpinsatser, kan olika sorters crimpkontakter med många olika tvärsnitt bearbetas.

CF 500 kan användas i två olika driftsätt.

• Driftsätt 1: Crimpkontakten pressas samman då fotomkopplaren trycks ned.
• Driftsätt 2: Fotomkopplaren trycks ned två gånger. Första gången den trycks ned, fixerar man den ilagda kontakten i insatsen. Andra gången den trycks ned, pressas crimpkontakten samman.

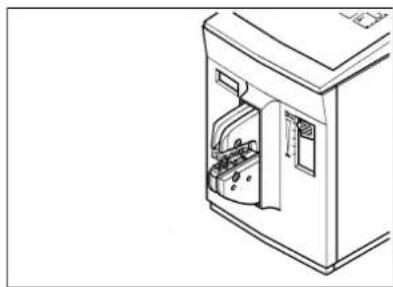

Man kan ställa in när presskraften ska startas. På så sätt undviker man att verktyg skadas och att crimpningar misslyckas pga. kontakter som har lagts i felaktigt.

Genom att enkelt trycka på en knapp kan man förändra crimpinsatsens öppningsväg.

För en exakt crimpning kan en förskjutningsbar positionerare monteras, vilken då placerar kontakterna exakt under presstämpeln.

Crimpinsatser som kan levereras

Crimpinsatserna som kan levereras listas i beställningsdatan „Crimpinsatser och skyddshuvar“ på sidan 19. För varje crimpinsats finns en skyddshuv med en exakt anpassad införingsskåra tilldelad.

3 Idrifttagande av CF 500

3.1 Översikt

För att ta el-crimpverktyget i drift, måste man genomföra följande steg:

• Ställ upp CF 500
• Ta av skyddshuven
• Mon t er a cr i m p i n s a t s e r
• Sätt på skyddshuven
• Koppla in och sätt på CF 500
• Centrera crimpinsatser
• Justeracrimpinsatser
• Se till att enheten är redo för drift
• Ställ in optimal en presskraft-start
• Ställ in en optimal öppningsväg

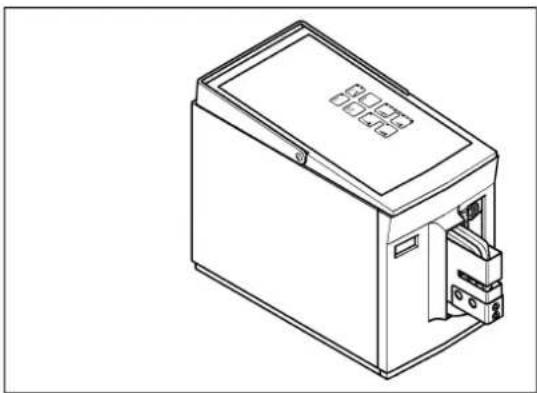

3.2 Tillvägagångssätt

Uppställning av CF 500

OBS:°Uppställningsplatsen måste vara jämn och vägrät.

OBS:°För drift och lagring, undvik: - Fuktiga eller dammiga platser - Platser som är utsatta för hög värme, direkt solljus eller låga temperaturer (driftområde: 10 °C ... 40 °C).

Avlägsning av skyddshuv

WARNING: Skaderisk! Dra ut elkontakten innan skyddshuven avlägsnas.

• Skruva ur skruven (1).
• Dra av skyddshuven (2).

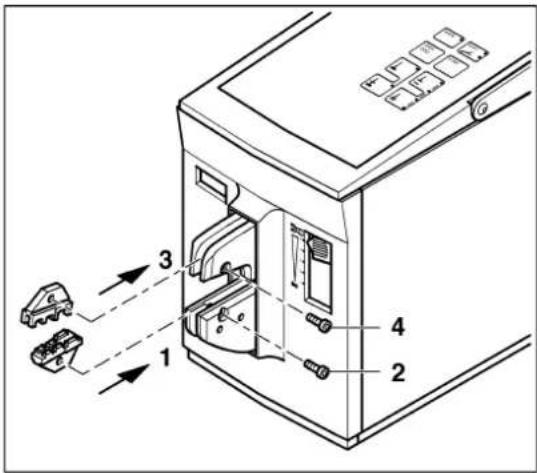

OBS:°Observera monteringsriktningen:

- Litet tvärsnitt fram

- Stort tvärsnitt bak

• För in den undre crimpinsatsen (1).
• Dra löst åt skruvarna (2).
• För in den övre crimpinsatsen (3).
  • Dra löst åt skruvarna (4)

Montering av skyddshuv

- För in säkerhetsstiftet (1) i den undre crimpinsatsen och skjut in skyddshuven (2) tills man märker att den hakar i.

WARNING: CF 500 får endast tas i drift med en korrekt monterad skyddshuv.

OBS:°Om en skyddshuv saknas eller är felaktigt monterad, bryts strömförsörjningen till CF 500.

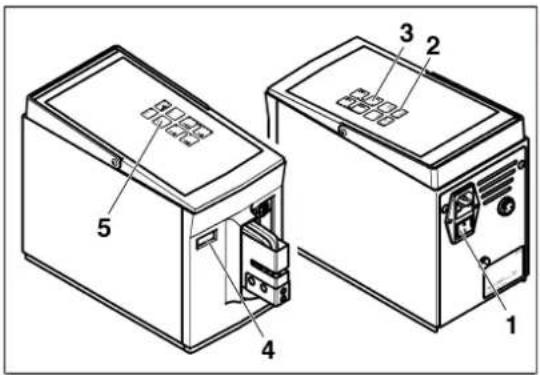

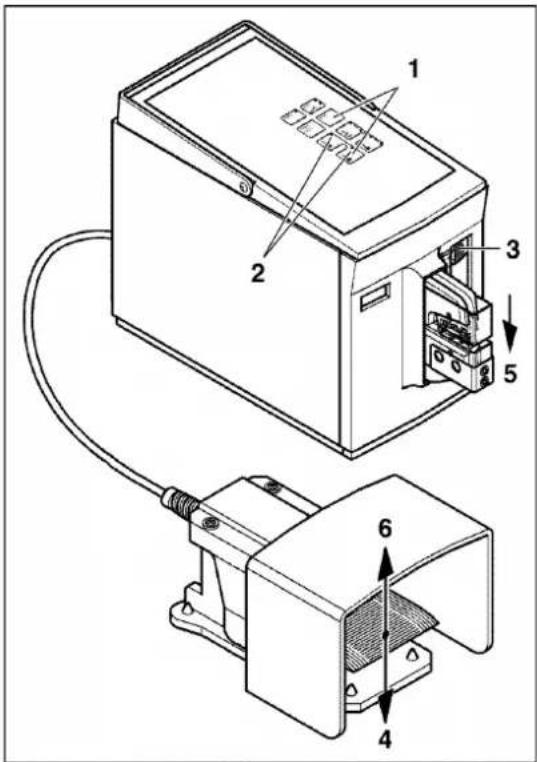

Anslutning och påslagning av CF 500

- Anslut fotomkopplaren (1) till rätt anslutning.

OBS:° CF 500 finns i två varianter för 230 V och 120 V. Observera rätt anslutning (se typskylt).

• Anslut elkontakten (2) till elanslutningen och den jordade kontakten (3) till eluttaget.
• Koppla till CF 500 med strömbrytaren (4) (tryck I). Lysdioden "ready" lyser (5).

OBS:° Crimpinsatsernas hål har en aning spel mot fästskruvarna. Därför måste man centrera och justera crimpinsatserna.

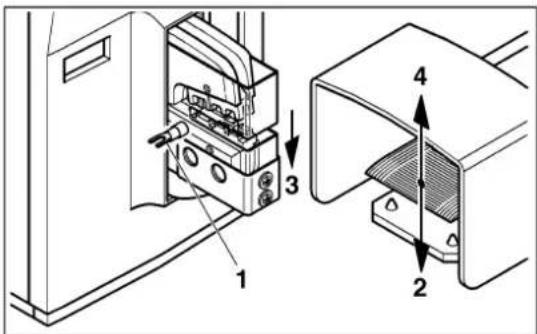

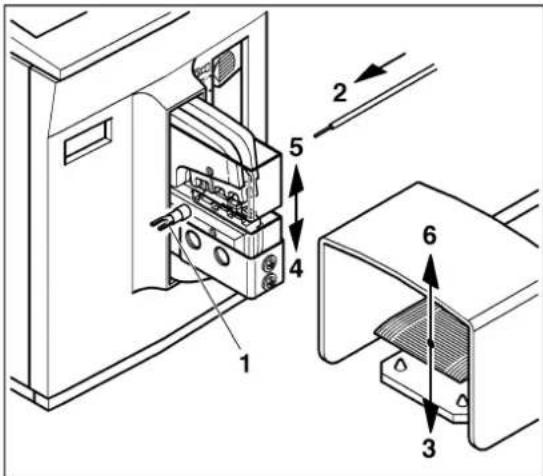

• Tryck samtidigt på knapparna "Driftsätt 2" + "Enter" (1).
• Lysdioderna för knapparna "Driftsätt 1 + 2" blinkar (2).
• Skjut skjutreglaget (3) till läge 1.

OBS:° Släpp fotomkopplaren först när crimpinsatsen är stängd. Annars öppnar denna automatiskt, justeringsläget avslutas och lysdioden "error" lyser.

• Tryck och håll nere fotomkopplaren (4).
• Crimpinsatsen (5) stänger långsamt, tills den möter ett motstånd och centreras.
• Släpp fotomkopplaren (6).

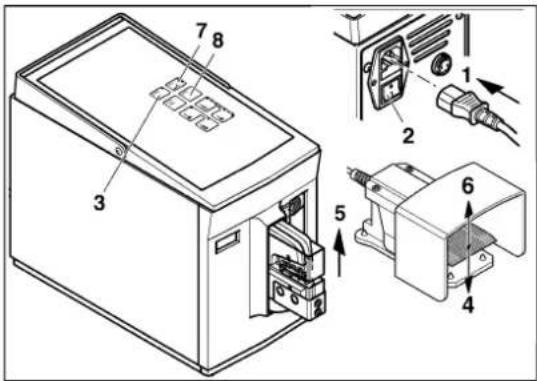

Justering av crimpinsats

WARNING: Skaderisk!

Dra ut elkontakten innan skyddshuven avlägsnas.

• Stäng av CF 500 med strömbrytaren (1) (tryck 0).
- Dra ut elkontakten (2).
- Skruva ur skruven (7).
• Avlägsna skyddshuven (3).
- Kontrollera att crimpinsatserna är centrerade, efterjustera dem efter behov (4).
- Dra åt skruvarna (5).
- Sätt på skyddshuven (6) och dra åt skruvarna (7).

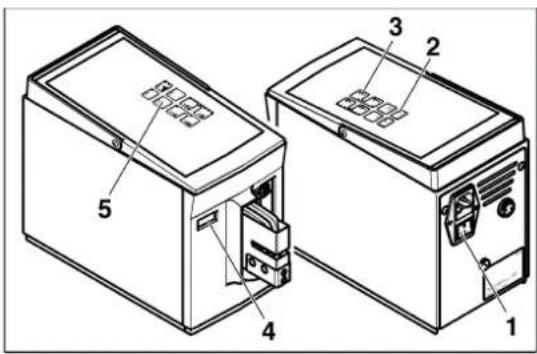

Förberedelser för drift

• Sätt i elkontakten (1).
• Koppla till med strömbrytaren (2) (tryck I). Lysdioden "ready" lyser (3).
  • Tryck fotomkopplaren (4).
• Crimpinsatsen (5) öppnar automatiskt, släpp fotom-kopplaren (6). Lysdioden "error" lyser (7).
• Tryck knappen "enter" (8). CF 500 är redo för drift.

OBS:°Driftsätt 2 är inställt. Kontrollera inställt driftsätt innan varje användning.

Ställ in optimal presskraft-start (1 ... 5)

• Skjut skjutreglaget (1) till läge 1.
• Ställ in "Driftsätt 1" med knappen.
• Tryck ned fotomkopplaren. En crimpning utan crimpkontakt genomförs. Om lysdioden "error" lyser, kontrollera crimpinsatsernas justering (se sidan 13).
• Lägg in ledare och crimpkontakt.

OBS:°Kontrollera att det är korrekt tvärsnitt.

• Tryck ned fotomkopplaren.
• Om lysdioden "error" lyser, skjut upp skjutreglaget ett läge.
• Tryck på knappen "enter".
• Upprepa proceduren, tills lysdioden "error" inte längre lyser.
• För att jämna ut eventuella materialtoleranser, skjut skjutreglaget ännu ett läge uppåt.

Inställning av optimal öppningsväg

• Tryck på den övre knappen tills alla fyra lysdioderna lyser.
  Maximal öppningsväg är inställd.
• Genomför en crimpning.

OBS:°Ändringar av inställningen blir verksamma först efter att nästa crimpning har genomförts.

• Tryck på den undre knappen om öppningsvägen är för stor, då lyser endast tre lysdioder.
• Genomför en crimpning.
• Upprepa proceduren tills den optimala öppningsvägen är inställd.

4 An v ä n d n i n g

4.1 Crimpning i ett steg

Ställ in driftsätt 1

• Koppla till CF 500 med strömbrytaren (1) (tryck I). Lysdioden "ready" lyser (2).
• Tryck på knappen "Driftsätt 1" (3).
• Läs vid behov av räkneverket (4) och återställ det till 0 med knappen "reset" (5).

OBS:°Kontrollera att der är korrekt tvärsnitt.

• Tryck fotomkopplaren (3) tills crimpinsatsen är helt stängd (4).
• Crimpinsatsen (5) öppnas automatiskt, släpp fotom-kopplaren (6).
• Avlägsna crimpkontakten med den crimpade ledaren (7)

OBS:°Vid en felaktig crimpning, lyser lysdioden "error" (se sidan 17).

Avstängning

• Läs av räkneverket (1) vid behov.
  • Stäng av CF 500 med strömbrytaren (2) (tryck 0).

4.2 Crimpning i två steg

Ställ in driftsätt 2

• Koppla till CF 500 med strömbrytaren (1) (tryck I). Lysdioden "ready" lyser (2).
• Tryck på knappen "Driftsätt 2" (3).
• Läs vid behov av räkneverket (4) och återställ det till 0 med knappen "reset" (5).

OBS:°Kontrollera att det är korrekt tvärsnitt.

• Centrera crimpkontakten (1) på den undre crimpinsat-sen.
• Tryck på fotomkopplaren (2) tills crimpkontakten är fastklämd (3).
• Släpp fotomkopplaren (4).

• Lägg in ledaren i crimpkontakten (1).
• Tryck på fotomkopplaren (2) tills crimpinsatsen är helt stängd (3).
• Crimpinsatsen (4) öppnar automatiskt, släpp fotom-kopplaren (5).
• Avlägsna crimpkontakten med den crimpade ledare (6).

OBS:°Vid en felaktig crimpning lyser lysdioden "error" (se sidan 17).

Avstängning

• Läs av räkneverket (1) vid behov.
  • Stäng av CF 500 med strömbrytaren (2) (tryck 0).

5 Åtgärda störningar

5.1 Lysdioden "error" lyser

Denna störning kan ha följande orsaker:

– Fotomkopplaren släpptes för tidigt
– Felaktigt valt tvärsnitt
– Felaktigt inställd presskraft-start (1 ... 5)
- Crimpinsatsen är inte korrekt justerad

Fotomkopplaren släpptes för tidigt

Om man släpper fotomkopplaren för tidigt öppnar crimpinsatsen direkt till startläget.

• Tryck på knappen "enter".
  Lysdioden "error" slocknar.
• Upprepa crimpningen.

Felaktigt valt tvärsnitt

Om man lägger in en för stor crimpkontakt eller ett felaktigt föremål, avbryts crimpningen pga. överbelastning och crimpinsatsen öppnas direkt till utgångsläget.

• Tryck på knappen "enter".
  Lysdioden "error" slocknar.
• Upprepa crimpningen med korrekt tvärsnitt.

Felaktigt inställd presskraft-start (1 ... 5)

Den ilagda kontakten är för stor för det valda området.

• Skjut skjutreglaget ett läge uppåt.
• Tryck på knappen "enter".

Lysdioden "error" slocknar.

- Upprepa crimpningen tills presskraften är optimalt inställd.

Crimpinsatsen är inte korrekt justerad

WARNING: Skaderisk!

Dra ut elkontakten innan skyddshuven avlägsnas.

• Stäng av CF 500 med strömbrytaren (1) (tryck 0).
- Dra ut elkontakten (2).
- Skruva ur skruven (3).
• Avlägsna skyddshuven (4).
- Lossa skruven (5).
- Genomför de steg som krävs för idrifttagande (se kapitel 3)

5.2 CF 500 startar inte

CF 500 startar inte. Lysdioden "ready" lyser inte. Denna störning kan ha följande orsaker:

• Ingen strömförsörjning
  – Nätsäkringen är defekt

Ingen strömförsörjning

• Kontrollera om elkontakten på elanslutningen till CF 500 och den jordade kontakten sitter i eluttaget.
• Kontrollera att strömförsörjningen till eluttaget är ok.

Nätsäkringen är defekt

WARNING: Skaderisk!

Koppla från CF 500 med strömbrytaren och dra ut elkontakten!

• Stäng av CF 500 med strömbrytaren (1) (tryck 0).
- Dra ut elkontakten (2).
- Dra ut säkringshållaren (3).
- Kontrollera nätsäkringarna (4).
- Ersätt defekta nätsäkringar (artikelnr. se beställningsdata på sidan 19).
- Skjut in säkringshållaren.

OBS:°Säkringshållaren måste haka i korrekt.

A Bilaga

A 1 Beställningsdata

El-crimpverktyg

Beskrivning TypArtikelnr.

El-crimpverktyg 230 V CF 500-230V 1208348

El-crimpverktyg 120 V CF 500-120V 1208351

Nätsäkring för CF 500-230V FUSE SB 1,25 A 1208801

Nätsäkring för CF 500-120V FUSE SB 2,5 A 1209062

1) CF 500 - Skyddshuv utan fördjupning
2) ∅ u/i (diameter utsida/insida, i millimeter), baserat på kabelskons tvärsnitt
Crimpinsatser och skyddshuvar

CF 500/DIE AI 6Artikelnr. 1212238	CF 500/COV AI 6Artikelnr.1212254	CF 500/DIE AI 25Artikelnr. 1212239	CF 500/COV ^1 Artikelnr. 1212250
Till ledarändhylsor (A... och AI...), 0,25 ... 6 mm ^2		Till ledarändhylsor (A... och AI...), 10, 16 och 25 mm ^2
CF 500/DIE AI 50Artikelnr. 1212261	CF 500/COV ^1 Artikelnr. 1212250	CF 500/DIE AI-TWIN 10Artikelnr. 1212262	CF 500/COV AI-TWINArtikelnr. 1212266
Till ledarändhylsor (A... och AI...), 35 och 50 mm ^2		Till TWIN-ledarändhylsor (AI-TWIN), 2 x 4, 2 x 6 och 2 x 10 mm ^2
CF 500/DIE TC 4Artikelnr. 1212237	CF 500/COV ^1 Artikelnr. 1212250	CF 500/DIE TC 10Artikelnr. 1212260	CF 500/COV ^1 Artikelnr. 1212250
Till svarvade kontakter (CK...), 0,14 ... 4 mm ^2		Till svarvade kontakter (CK...), 6 ... 10 mm ^2
CF 500/DIE SC 1,5Artikelnr. 1212241	CF 500/COV SCArtikelnr. 1212251	CF 500/DIE SC 6Artikelnr. 1212242	CF 500/COV SCArtikelnr. 1212251
Till flatstiftkontakter och flatstift (SCF..., SCM...),0,1 ... 1,5 mm ^2		Till flatstiftkontakter och flatstift (SCF..., SCM...),0,5 ... 6 mm ^2
CF 500/DIE RCI 6CF 500/COV RCIArtikelnr. 1212240 Artikelnr. 1212255 Artikelnr. 1212263 Artikelnr. 1212255Till isolerade kabelskor (RCI, FCI,...), 0,5 ... 6 mm ^2 Till isolerade kabelskor (RCI, FCI,...), 0,14 ... 1,0 mm ^2		CF 500/DIE RCI 1,5CF 500/COV RCIArtikelnr. 1212255
CF 500/DIE RCI 6-1CF 500/COV RCIArtikelnr. 1212691 Artikelnr. 1212255 Artikelnr. 1212692 Artikelnr. 1212255Till isolerade kabelskor (C-RCI, C-FCI) 0,5 ... 6 mm ^2 ,assymetrisk crimpform, passar även till isolerade flatstiftkontakter med isoleringsstöd av metall		CF 500/DIE SR 6-2CF 500/COV RCIArtikelnr. 1212255Till Solar-kontakter 2,5 ... 6 mm ^2
CF 500/DIE RC 10CF 500/COV RC 10Artikelnr. 1212244 Artikelnr. 1212252 Artikelnr. 1212257 Artikelnr. 1212250Till kabelskor enligt DIN 46234 (RC, FC,...), 0,5 ... 10 mm ^2		CF 500/DIE RC 16CF 500/COV ^1 Till kabelskor enligt DIN 46234, (RC, FC,...), 16 mm ^2
CF 500/DIE RCT 2,5CF 500/COV RCT 2,5Artikelnr. 1212243 Artikelnr. 1212253 Artikelnr. 1212245Till rörkabelskor, 0,34 ... 2,5 mm ^2		CF 500/DIE RCT 10-1CF 500/COV RC 10Artikelnr. 1212252Ø u/i4 mm ^2 5/36 mm ^2 6,5/3,810 mm ^2 7/4,5Till rörkabelskor (standard), 4 ...10 mm ^2
CF 500/DIE RCT 10-2CF 500/COV RC 10Artikelnr. 1212246 ^2) Artikelnr. 1212252 Artikelnr. 1212256 ^2) Till rörkabelskor enligt DIN 46235, 4 ...10 mm ^2		CF 500/DIE RCT 10-3CF 500/COV ^1 Artikelnr. 1212250Ø u/i4 mm ^2 5/36 mm ^2 6/410 mm ^2 8/5Till rörkabelskor (special), 4 ... 10 mm ^2

Positionerare till flatstiftkontakter och flatstift

För en exakt crimpning kan en förskjutningsbar positionerare monteras, som placerar kontakterna exakt under presstämpeln.

Typ	Artikelnr.	Crimpkontakter	Insats	Skyddshuv
CF 500/LOC SCF6,3/6	1212247	Flatstiftkontakter(SCF...) upp till 6,3mm bredd	CF 500/DIE SC 6	CF 500/COV SC

CF 500/LOC SCF4,8/2,5	1212248 Flatstiftkontakter(SCF...) upp till4,8 mm bredd	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC
CF 500/LOC SCF2,8/1,5	1212249 Flatstiftkontakter(SCF...) upp till2,8 mm bredd och5 m m l ä n g d	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC

CF 500/LOC SCM6,3/2,5	1212264 Flatstift (SCM...),0,5 ... 2,5 mm^2	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC
CF 500/LOC SCM6,3/6	1212265 Flatstift (SCM...),1,5 ... 6 mm^2	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC

A 2 Tekniska data

Tekniska data

Anslutning till elnätet
CF 500-230V	230 V / 50 Hz
CF 500-120V	120 V / 60 Hz
Strömförbrukning 160 VA
Max. presskraft	10 kN
Presstid	< 1 s
Räkneverk	6-siffrig LC-display, återställningsbar
Mått (B x H x L)	140 mm x 220 mm x 320 mm
Vikt basenhet	10 kg
Vikt fotomkopplare	1,2 kg

Käyttäjän käsikirja

Elektrocrimper CF 500

2016-10-18

Nimitys: UM FI CF 500

Uudistettu ver- 04

sio:

一

5 Hä i r i ö i d e n p o i s t a m i n

5.1 LED „error“ palaa
