| Vrsta izdelka | Električni stiskalnik |
| Znamka | Phoenix Contact |
| Model | CF 500-230V |
| Napajalna napetost | 230 V / 50 Hz |
| Absorbirana moč | 160 VA |
| Največja pritisna sila | 10 kN |
| Čas stiskanja | < 1 s |
| Mere (D x V x G) | 140 mm x 220 mm x 320 mm |
| Teža osnovne naprave | 10 kg |
| Teža nožnega stikala | 1,2 kg |
| Prikaz | LCD števec kosov 6-mestni, ponastavljiv |
| Načini delovanja | 1 korak (popolno stiskanje) / 2 koraka (fiksiranje nato stiskanje) |
| Temperaturno območje delovanja | 10 °C do 40 °C |
| LED indikatorji | Ready, Error, Vzdrževanje, Način 1, Način 2 |
| Varnost | Zaščitni pokrov z avtomatskim izklopom |
| Skladna uporaba | Stiskanje kontaktov (nastavki, TWIN, struženi kontakti, sponke, izolirane ušesce, cevna ušesca itd.) |
| Stiskalna matrica | Zamenljiva, možno centriranje in nastavljanje |
| Nastavitev pritisne sile | Drsnik od 1 do 5 |
| Nastavitev odprtine matrice | S tipkami in LED indikatorjem (4 LED) |
| Priporočeno vzdrževanje | Po 500.000 stiskih pri Phoenix Contact |
| Omrežne varovalke | 2 x 1,25 A (tip FUSE SB 1,25 A) |
| Priklop nožnega stikala | Da |
| Razpoložljivi dodatki | Pozicionirji za sponke in ploščate konektorje |
| Zaščitni pokrov | Specifičen za vsako stiskalno matrico |
| Garancija | Po splošnih pogojih prodaje Phoenix Contact |
Pogosto zastavljena vprašanja - CF 500-230V Phoenix Contact
Vprašanja uporabnikov o CF 500-230V Phoenix Contact
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Električna merilna naprava v formatu PDF brezplačno! Poiščite svoja navodila CF 500-230V - Phoenix Contact in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. CF 500-230V znamke Phoenix Contact.
NAVODILA ZA UPORABO CF 500-230V Phoenix Contact
SL Priročnik za uporabnika
Priročnik za uporabnika
Elektronske klešče za stiskanje CF 500
2016-10-18
Naziv: UM SL CF 500
Revizija: 04
Št. artikla: —
Prosimo, upoštevajte naslednje napotke
Ciljna skupina priročnika
Uporaba izdelka, opisana v tem priročniku, je namenjena izključno za strokovnjake na področju elektrotehnike ali osebe, ki jih ti strokonjaki pooblastijo in so seznanjene z veljavnimi normami in drugimi predpisi o elektrotehniki ter so še posebej seznanjene z glavnimi varnostnimi koncepti.
Pojasnila k uporabljenim simbolom in signalnim besedam
Ta simbol označuje nevarnosti, ki lahko poškodujejo osebe. Upoštevajte vse napotke, ki so označeni s to oznako, in tako preprečite poškodbe oseb.
S signalno besedo so lahko povezane tri različne skupine poškodb oseb.
NEVARNOST Opozorilo pred nevarno situacijo, ki lahko – će se je ne prepreči – povzroči hude ali celo smrtne poškodbe oseb.
OPOZORILO Opozorilo pred nevarno situacijo, ki lahko –če se je ne prepreči – povzroči hude ali celo smrtne poškodbe oseb.
PREVIDNO Opozorilo pred nevarno situacijo, ki lahko – če se je ne prepreči – povzroči telesne poškodbe.
Ta simbol s signalno besedo POZOR in pripadajoče besedilo opozarjata pred dejanji, ki lahko povzročijo napako ali motnjo v napravi, okolici naprave ali v programski oz. strojni opremi.
Ta simbol in pripadajoče besedilo posredujeta dodatne informacije ali usmerjata k dodatnim virom informacij.
Dosegljivi smo na naslednje načine
Internet
Aktualne informacije o proizvodih podjetja Phoenix Contact in splošne pogoje poslovanja najdete na spletnem naslovu: phoenixcontact.com.
Poskrbite, da boste vedno delali z aktualno dokumentacijo. Slednja je vedno na voljo za prenos na spletnem naslovu: phoenixcontact.net/products.
Zastopništva po državah
Pri težavah, ki jih ne morete rešiti s pomočjo dokumentacije, se obrnite na zastopnika v vaši državi. Naslov najdete na spletnem naslovu phoenixcontact.com.
Izdajatelj PHOENIX CONTACT GmbH & Co. KG
Flachsmarktstraße 8
32825 Blomberg
GERMANY
Če imate predloge ali ideje za izboljšanje vsebine in oblike našega priročnika, jih bomo zelo veseli na naslovu: tecdoc@phoenixcontact.com
Splošni pogoji za uporabo tehnične dokumentacije
Phoenix Contact si pridržuje pravico, da lahko kadarkoli in brez vnaprejšnje napovedi spremeni, popravi in/ali izboljša tehnično dokumentacijo in v njej opisane proizvode, v kolikor spremembe ležijo v mejah pričakovanih možnosti pri uporabniku. To velja tudi za spremembe, ki služijo tehničnemu napredku.
Prejem tehnične dokumentacije (predvsem uporabniške dokumentacije) ne zavezuje podjetja Phoenix Contact k nadaljnji obvezi informiranja o morebitnih spremembah proizvodov in/ali tehnične dokumentacije. Sami ste odgovorni za preverjanje primernosti in namena uporabe proizvodov v konkretnem sistemu, še posebej z ozirom na upoštevanje veljavnih norm in zakonov. Vse informacije iz tehnične dokumentacije so posredovane brez izrecne, sklepčne ali tihe garancije.
Na splošno veljajo izključno določila veljavnih splošnih pogojev uporabe podjetja Phoenix Contact, še posebno glede garancijske odgovornosti.
Ta priročnik je vključno z vsemi vsebovanimi slikami zaščiten po avtorskem pravu. Spreminjanje vsebine ali objava odlomkov nista dovoljena.
Phoenix Contact si pridržuje pravico, da za tukaj uporabljene oznake izdelkov podjetja Phoenix Contact prijavi lastne pravice industrijske lastnine. Prijava pravic industrijske lastnine s strani tretjih oseb je prepovedana.
Druge oznake izdelkov so lahko zakonsko zaščitene, četudi niso označene kot take.
Kazalo vsebine
1 Osnovni napotki 7
1.1 Namenska uporaba....7
1.2 Delovna mesta 8
1.3 Za vašo varnost....8
2 Opis naprave CF 500 9
2.1 Dobavni obseg 9
2.2 Pregled upravljalnih delov....9
2.3 Funkcija upravljalnih delov.... 10
2.4 Področje uporabe CF 500....10
3 Začetek obratovanja CF 500 ....11
3.1 Pregled....11
3.2 Postopek 11
4 Upravljanje 15
4.1 Stiskanje kontaktov v enem koraku 15
4.2 Stiskanje kontaktov v dveh korakih.... 16
5 Odprava motenj 17
5.1 LED „error“ sveti 17
5.2 CF 500 se ne da vklopiti ....18
A Priloga 19
A 1 Podatki o naročilu....19
A 2 Tehnični podatki ....21
1 Osnovni napotki
Osnovni predpogoj za varno upravljanje in brezhibno delovanje naprave CF 500 je poznavanje in upoštevanje varnostnih napotkov.
1.1 Namenska uporaba
Pri tem se sme uporabljati samo vdolbene dele matrice za stiskanje s primernimi prečnimi prerezi (glejte „Vodolbeni deli matrice za stiskanje in zaščitni pokrovi“ na strani 19).
Nikakor se ne sme vstaviti masivnih kovinskih delov ali podobnih predmetov. Sicer se vdolbeni del matrice za stiskanje lahko uniči.
Samovoljne spremembe, ki presegajo predelavo in spremembe na CF 500, so iz varnostnih razlogov prepovedane.
POZOR: Upoštevanje vseh napotkov in predpisanih delovnih pogojev sodi k ustrezni uporabi, ki je v skladu z določili.
OPOZORILO: Naprava CF 500 se uporablja samo
- za točno določen namen in
- v varnostnotehnično brezhibnem stanju.
OPOZORILO: Vse osebe, ki so povezane z začetkom obratovanja, upravljanjem in vzdrževanjem naprave CF 500, morajo biti ustrezno kvalificirane in natančno upoštevati priročnik za uporabnika.
CF 500 služijo za stiskanje kabelskih kontaktov različnih izvedb:
$$ \begin{array}{l} - z a k l j u \check {c} n i t u l c i z a \check {z} i l e \ - z a k l j u \check {c} n i t u l c i z a \check {z} i l e T W I N \ \end{array} $$
- zaviti kontakti
- ploščati vtični tulci in ploščati vtiči
- izolirani kabelski čevlji
$$ - k a b e l s k i \quad \text { čevlji } $$
– cevni kabelski čevlji
Drugi kabelski kontakti po povpraševanju.
Napravo CF 500 lahko upravljajo samo pooblaščeni in z napravo seznanjeni upravljavci.
Uporabnik je v delovnem območju odgovoren za tretje osebe.
Upravljavec mora uporabniku omogočiti dostop do priročnika za uporabnika in se prepričati, da je uporabnik priročnik prebral in razumel.
OPOZORILO: Uporabljajte samo originalne vodolbene dele matrice za stiskanje in originalne nadomestne dele podjetja Phoenix Contact.
1.2 Delovna mesta
POZOR: Za obratovanje in skladiščenje se morate izogibati:
– vlažnim ali prašnim prostorom in
– prostorom, ki so izpostavljeni visoki vročini, direktnim sončnim žarkom ali nizkim temperaturam (območje obratovanja: od 10 do 40 °C).
POZOR: CF 500 naj ne pride v stik s tekočinami.
OPOZORILO: Zaščitni pokrov je nataknjen za varnost uporabnika. Vrat pod nobenimi pogoji ne smete spreminjati, odstraniti ali jih rekonstruirati.
OPOZORILO: CF 500 se sme uporabljati samo z nataknjenim zaščitnim pokrovom.
Pred vsemi deli, pri katerih je treba zaščitni pokrov sneti (npr. justiranjem vdolbenega dela matrice za stiskanje), izvlecite omrežni vtikač.
Med delovnimi premori in kadar elektronskih klešč za stiskanje ne uporabljate, jih izklopi- te.
Iz varnostnih razlogov se CF 500 samodejno izklopijo, će snamete zaščitni prokrov.
OPOZORILO: Pred odpiranjem ohišja izvlecite omrežni vtikač.
2 Opis naprave CF 500

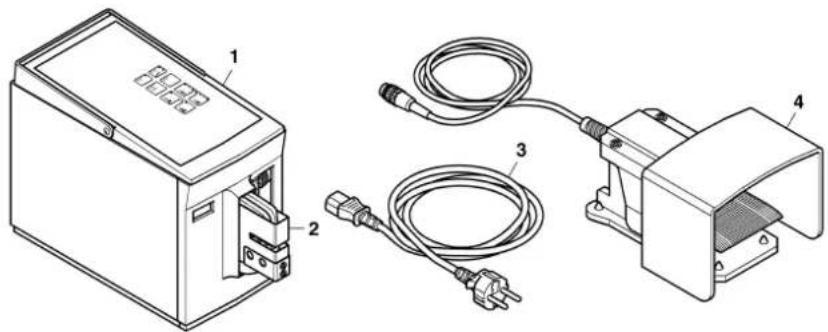

2.1 Dobavni obseg
1 Osnovna naprava CF 500
2 Zaščitni pokrov
3 Omrežni kabel
4 Nožno stikalo
Priročnik za uporabnika

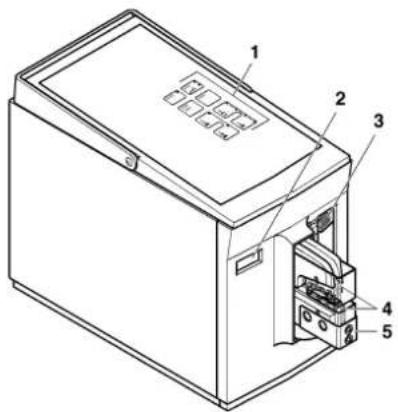

2.2 Pregled upravljalnih delov
1 Upravljalno območje Izbira upravljalnih funkcij in prikaz stanj naprave.
2 Števec kosov Števec kosov registrira vsak dokončan postopek stiskanja. Stanje števca se pri izklopljeni napravi hrani približno en teden.
3 Drsnik za nastavitev Drsnik za nastavitev nastavi območje, v katerem se vdolbeni del matrice za stiskanje z vso silo stisne skupaj. Če vdolbeni del zunaj tega območja naleti na upor, se klešče za stiskanje takoj odprejo. (1 = minimalno območje, 5 = maksimalno območje.)
4 Vdolbeni del matrice za stiskanje Namestite kabelski kontakt in ga stisnite skupaj z vodnikom.
5 Zaščitni pokrov Zaščitni pokrov preprečuje poškodbe v nevarnem območju vdolbenega dela matrice za stiskanje. CF 500 deluje le pri popolnoma vstavljenem zaščitnem pokrovu.
6 Nosilni ročaj Nosilni ročaj je namenjen za transport CF 500.
7 Priključitev nožnega stikala Priključek naprave za nožno stikalo.
8 Omrežni priključek Priključek naprave za omrežni kabel.

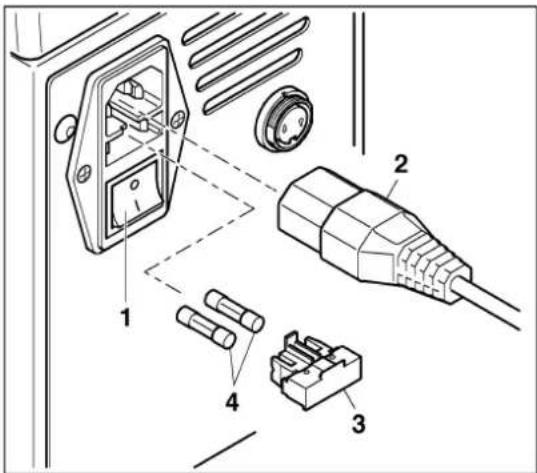

9 Omrežne varovalke V omrežnem priključku vgrajene fine varovalke (2 x).
10 Omrežno stikalo Omrežno stikalo vklopi (pritisnjena I) ali izklopi (pritisnjena 0) električno oskrbo. Po vklopu sveti LED „ready“.
11 Nožno stikalo
Nožno stikalo sproži postopek stiskanja.
2.3 Funkcija upravljalnih delov
LED „ready“ – Prikaže pripravljenost na obratovanje.
LED „error“ –Prikaže, da je bilo stiskanje napačno ali da gre za motnjo.
Tipka „reset“ – Ponastavi stanje števca na števcu kosov nazaj na 0.
Če pritisnete tipko „enter“, LED ugasne in s stiskanjem lahko nadaljujete.
Tipka „obratovalni način 1“ – Vklopi CF 500 v obratovalni način 1 (LED sveti). V obratovalnem načinu 1 poteka postopek stiskanja v enem koraku.
LED „Service“ – Prikaže, da je treba na CF 500 opraviti vzdrževalna dela. Priporočamo, da date po opravljenih 500.000 stiskanjih opraviti servis pri Phoenix Contact, da se zagotovi stalno kvaliteto stiskov.
Tipka „obratovalni način 2“ – Vklopi CF 500 v obratovalni način 2 (LED sveti). V obratovalnem načinu 2 poteka postopek stiskanja v dveh korakih, ker se v prvem koraku zgolj fiksira kontakt v vdolbenem delu matrice.
Tipka „enter“ – Ugasne LED „error“.
Tipki za omejitev odpiranja – S pritiskom zgornje tipke (odpiranje) ali spodnje tipke (zapiranje) se lahko spreminja odprtino vdolbenega dela matrice za stiskanje. Lučke LED prikazujejo odprtino:
- Svetijo 4 LED: maksimalna odprtina - Nobena LED ne sveti: minimalna odprtina
Nova nastavitev začne veljati šele, potem ko je bil opravljen naslednji postopek stiskanja.
2.4 Področje uporabe CF 500
Elektronske klešče za stiskanje CF 500 služijo za stiskanje kabelskih kontaktov.
Z uporabo različnih vdolbenih delov matrice za stiskanje se lahko obdeluje kabelske kontakte najrazličnejših vrst in v velikem območju prečnih prerezov.
CF 500 se lahko uporablja v dveh različnih obratovalnih načinih:
– Obratovalni način 1: Kabelski kontakt se stisne, kadar se pritisne nožno stikalo.
- Obratovalni način 2: Nožno stikalo se pritisne dvakrat. Prvič, da se vloženi kontakt fiksira v vdolbenem delu matrice. Pri drugem pritisku nožnega stikala se kabelski kontakt nato stisne.
Uporabo stiskalne sile se lahko nastavi. To preprečuje poškodbe orodja in napačno stiska-nje zaradi nepravilno vloženih kontaktov.
Z enostavnim pritiskom na tipko se pot odpiranja vdolbenih delov matrice za stiskanje lahko spreminja.
Za natančno stiskanje se lahko montira premični lokator, ki kontakte namesti natančno pod stiskalni žig.
Dobavljivi vdolbeni deli matrice za stiskanje
Dobavljivi vdolbeni deli matrice za stiskanje so navedeni v podatkih o naročilu „Vodolbeni deli matrice za stiskanje in zaščitni pokrovi“ na strani 19. Vsakemu vdolbenemu delu matrice za stiskanje je dodeljen zaščitni pokrov z natančno prilegajočim se uvajalnim utorom.
3 Z a četek obratovanja CF 500
3.1 Pregled
Za začetek obratovanja elektronskih klešč za stiskanje morate izvesti naslednje korake:
- p o s t a v i t e C F 5 0 0
- s n e m i t e z a š čitni pokrov
- montirajte vdolbeni del matrice za stiskanje
- n a t a k n i t e z a š čitni pokrov
- p r i k l j u čite in vklopite CF 500
– centrirajte vdolbene dele matrice za stiskanje - justirajte vdolbeni del matrice za stiskanje
– vzpostavite pripravljenost na obratovanje
– nastavite optimalen začetek stiskalne sile
– nastavite optimalno pot odpiranja

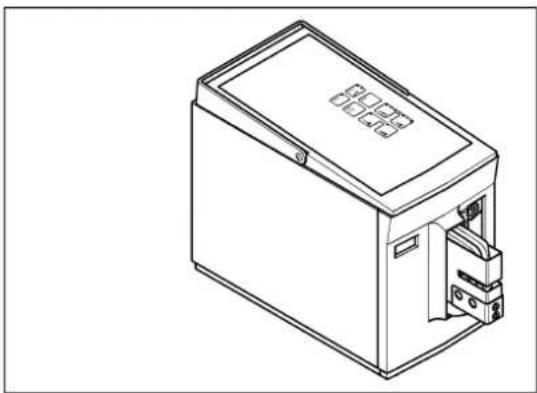

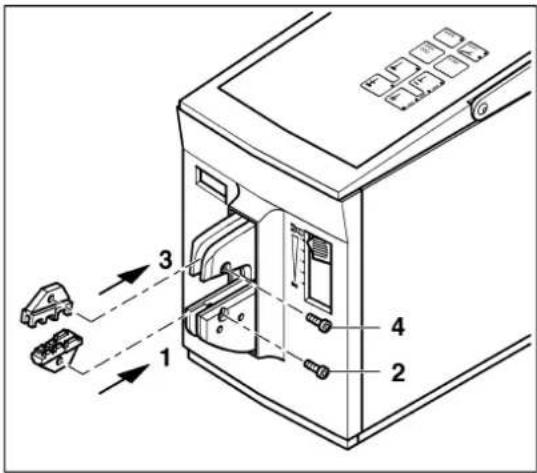

3.2 Postopek
POZOR: Za obratovanje in skladiščenje se mo-rate izogibati:
- vlažnim ali prašnim prostorom in - prostorom, ki so izpostavljeni visoki vročini, neposrednim sončnim žarkom ali nizkim temperaturam (območje obratovanja: 10 °C ... 40 °C).

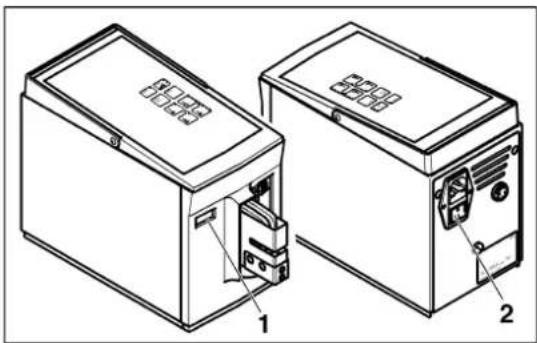

Snemanje zaščitnega pokrova
OPOZORILO: Nevarnost poškodb!
Izvlecite omrežni vtikač, preden odstranite zaščitni pokrov.
- Odvijte vijak (1).
• Snemite zaščitni pokrov (2).
Nataknitev zaščitnega pokrova
- Vstavite varnostni trn (1) v spodnji vdolbeni del matrice za stiskanje in porinite noter zaščitni pokrov (2), da se občutno zaskoči.
OPOZORILO: CF 500 se sme uporabljati samo z nataknjenim zaščitnim pokrovom.
POZOR: Nenataknjen ali napačno nataknjen zaščitni pokrov prekine oskrbo CF 500 z elektriko.

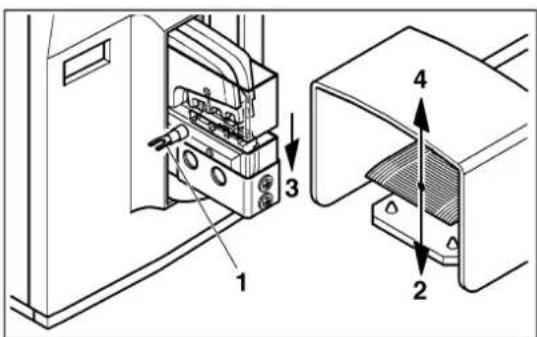

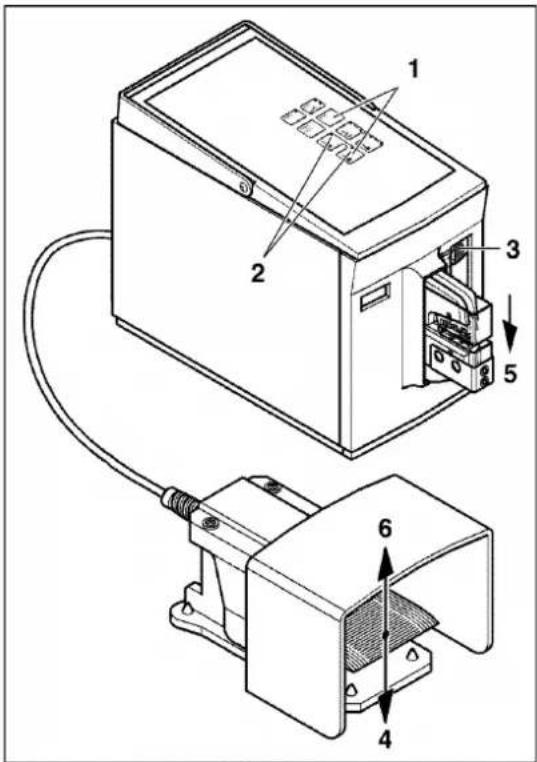

Priključitev in vklop CF 500
- Priključite nožno stikalo (1) v priključek za nožno stikalo.
POZOR: CF 500 je na voljo v dveh variantah za 230 V in 120 V. Pazite na pravilno omrežno priključitev (glejte tipsko tablico).
- Priključite omrežni vtikač (2) v omrežni priključek in šuko vtikač (3) v vtičnico.
- Vklopite CF 500 z omrežnim stikalom (4) (pritisnite I). Lučka LED „ready“ sveti (5).
POZOR: Izpustite nožno stikalo šele, ko je vdolbeni del matrice za stiskanje zaprt. Sicer se le-ta avtomatsko odpre, način za justiranje se konča in LED „error“ sveti.
- Pritisnite nožno stikalo (4) in ga držite pritisnjenega.
- Vdolbeni del matrice za stiskanje (5) se počasi zapira, dokler ne naleti na upor in se centrira.
- Izpustite nožno stikalo (6).

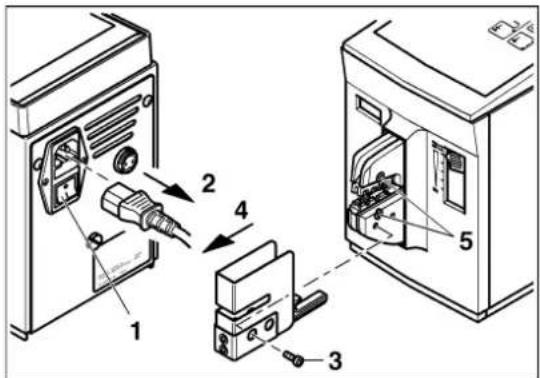

Justiranje vdolbenega dela matrice za stiskanje
OPOZORILO: Nevarnost poškodb!
Izvlecite omrežni vtikač, preden odstranite zaščitni pokrov.
• CF 500 izklopite z omrežnim stikalom (1) (pritisnite 0).
• Izvlecite omrežni vtikač (2).
- Odvijte vijak (7).
• Snemite zaščitni pokrov (3).
- Preverite centriranje vdolbenih delov matrice za stiskanje, po potrebi jih naknadno justirajte (4).
- Pritegnite vijake (5).
• Nataknite zaščitni pokrov (6) in pritegnite vijak (7).

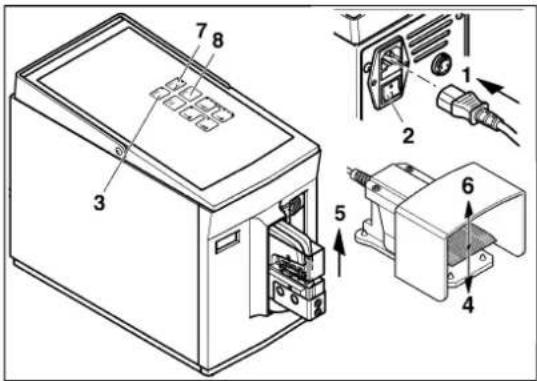

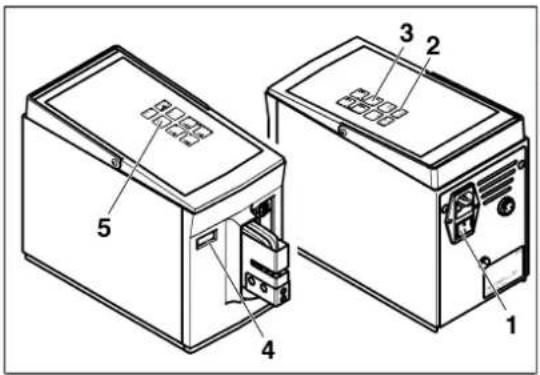

Vzpostavitev pripravljenosti na obratovanje

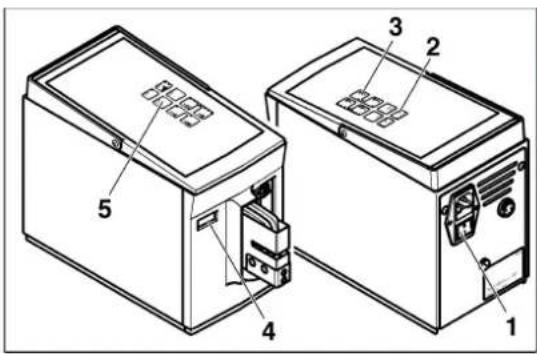

• Priključite omrežni vtikač (1).
- Vklopite omrežno stikalo (2) (pritisnite I). LED „ready“ sveti (3).
- Pritisnite nožno stikalo (4).
- Vdolbeni del matrice za stiskanje (5) se avtomatsko odpre, izpustite nožno stikalo (6).
LED „error“ sveti (7).
- Pritisnite tipko „enter“ (8).
CF 500 so pripravljene za obratovanje.
POZOR: Nastavljen je obratovalni način 2. Pred vsako uporabo preverite obratovalni način.

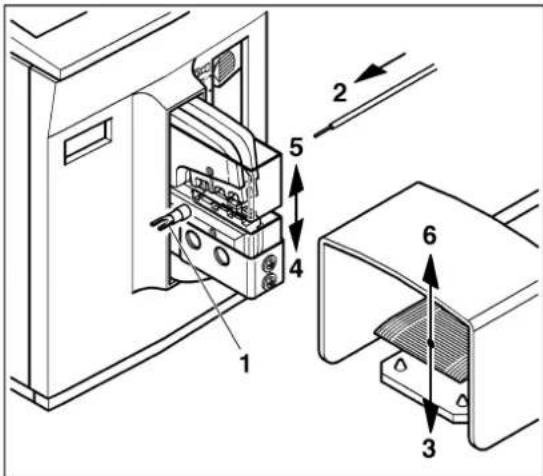

Nastavitev optimalnega začetka stiskalne sile (1 ... 5)
- Drsnik za nastavitev (1) potisnite v položaj 1.
• Nastavite s tipko „obratovalni način 1“. - Pritisnite nožno stikalo.
Izvede se postopek stiskanja brez vloženega kabelskega kontakta. Če sveti LED „error“, preverite justiranje vdolbenih delov matrice za stiskanje (glejte stran 13).
• Vložite vodnik in kabelski kontakt.
- Pritisnite nožno stikalo.
- Če sveti LED „error“, potisnite drsnik za nastavitev en položaj navzgor.
- Pritisnite tipko „enter“.
- Postopek ponavljajte, dokler LED „error“ ne sveti več.
- Za izenačitev eventualnih toleranc materiala drsnik za nastavitev potisnite še en položaj navzgor.
Nastavitev optimalne poti odpiranja
- Pritiskajte zgornjo tipko, dokler ne svetijo vse štiri LED. Maksimalna pot odpiranja je nastavljena.
- Izvedite postopek stiskanja.
POZOR: Spremembe nastavitve učinkujejo šele po naslednjem postopku stiskanja.
- Če je pot odpiranja prevelika, pritisnite spodnjo tipko, tako da svetijo samo še tri LED.
- Izvedite postopek stiskanja.
- Postopek ponavljajte, dokler ni nastavljena optimalna pot odpiranja.
4 Upravljanje
4.1 Stiskanje kontaktov v enem koraku
Nastavitev obratovalnega načina 1
- Vklopite CF 500 z omrežnim stikalom (1) (pritisnite I). Lučka LED „ready“ sveti (2).
• Pritisnite tipko „obratovalni način 1“ (3). - Po potrebi odčitajte števec kosov (4) in ga s tipko „reset“ ponastavite na 0 (5).
Stikanje kabelskih kontaktov
- Centrirajte kabelski kontakt (1) na spodnjem vdolbenem delu matrice za stiskanje.
• Vodnik (2) vložite v kabelski kontakt.
POZOR: Pri napačnem stiskanju sveti lučka LED „error“ (glejte stran 17).
4.2 Stiskanje kontaktov v dveh korakih
Nastavitev obratovalnega načina 2
- Vklopite CF 500 z omrežnim stikalom (1) (pritisnite I). Lučka LED „ready“ sveti (2).
• Pritisnite tipko „obratovalni način 2“ (3). - Po potrebi odčitajte števec kosov (4) in ga s tipko „reset“ ponastavite na 0 (5).
Zagozditev kabelskega kontakta
Stikanje kabelskih kontaktov
• Vodnik (1) vložite v kabelski kontakt.
- Pritiskajte nožno stikalo (2), dokler vdolbeni del matrice za stiskanje ni popolnoma zaprt (3).
- Vdolbeni del matrice za stiskanje (4) se avtomatsko odpre, izpustite nožno stikalo (5).
• Vzemite ven kabelski kontakt s stisnjenim vodnikom (6).
POZOR: Pri napačnem stiskanju sveti lučka LED „error“ (glejte stran 17).
Ustavitev naprave
• Po potrebi odčitajte števec kosov (1).
• CF 500 izklopite z omrežnim stikalom (2) (pritisnite 0).
5 O d p r a v a m o t e n j
5.1 LED „error“ sveti
Za to motnjo obstajajo naslednji vzroki:
– Nožno stikalo prekmalu izpuščeno
- Napačno izbran prečni prerez
– Napačno nastavljen začetek stiskalne sile (1 ... 5)
- Vdolbeni deli matrice za stiskanje niso pravilno justirani
Nožno stikalo prekmalu izpuščeno
Če se nožno stikalo predčasno izpusti, se vdolbeni del ma-trice za stiskanje takoj odpre do izhodiščnega položaja.
- Pritisnite tipko „enter“.
LED „error“ ugasne. - Ponovite postopek stiskanja.

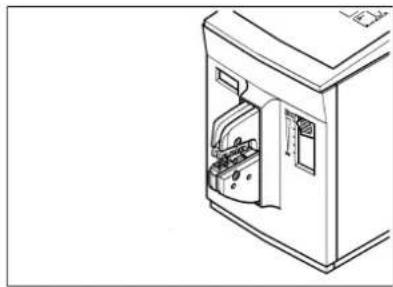

Napačno izbran prečni prerez
Če vložite prevelik kabelski kontakt ali druge neprimerne predmete, se postopek stiskanja zaradi preobremenitve prekine in vdolbeni del matrice za stiskanje se takoj odpre do izhodiščnega položaja.
- Pritisnite tipko „enter“.
LED „error“ ugasne. - Ponovite postopek stiskanja s pravilnim prečnim prerezom.
Napačno nastavljen začetek stiskalne sile (1 ... 5)
Vloženi kontakt je prevelik za izbrano območje.
- Drsnik za nastavitev potisnite en položaj navzgor.
- Pritisnite tipko „enter“.
LED „error“ ugasne.
- Postopek stiskanja ponavljajte, dokler stiskalna sila ni optimalno nastavljena.
Izvlecite omrežni vtikač, preden odstranite zaščitni pokrov.
• CF 500 izklopite z omrežnim stikalom (1) (pritisnite 0).
• Izvlecite omrežni vtikač (2).
- Odvijte vijak (3).
• Snemite zaščitni pokrov (4).
- Popustite vijake (5).
- Izvedite korake začetka obratovanja (glejte poglavje 3).
5.2 CF 500 se ne da vklopiti
CF 500 se ne da vklopiti. LED „ready“ ne sveti. Za to motnjo obstajajo naslednji vzroki:
– Ni omrežnega priključka
– Omrežna varovalka defektna
Ni omrežnega priključka
- Preverite, ali sta omrežni vtikač na omrežnem priključku naprave CF 500 in šuko vtikač priključena v omrežno vtičnico.
- Preverite, da je oskrba z elektriko na omrežni vtičnici v redu.
Omrežna varovalka defektna
OPOZORILO: Nevarnost poškodb!
CF 500 izklopite z omrežnim stikalom in izvlecite omrežni vtikač!
• CF 500 izklopite z omrežnim stikalom (1) (pritisnite 0).
- Izvlecite omrežni vtikač (2).
- Izvlecite držalo varovalke (3).
• Preverite omrežne varovalke (4).
- Zamenjajte defektno omrežno varovalko (za št. artikla glejte podatke za naročanje na strani 19).
• Vstavite držalo varovalke
POZOR: Držalo varovalke se mora zaskočiti.
A 1 Podatki o naročilu
Elektronske klešče za stiskanje
| Opis Tip Št. artikla | ||
| Elektronske klešče za stiskanje 230 V | CF 500-230V | 1208348 |
| Elektronske klešče za stiskanje 120 V | CF 500-120V | 1208351 |
| Omrežna varovalka za CF 500-230V FUSE SB 1,25 A 1208801 | ||
| Omrežna varovalka za CF 500-120V | FUSE SB 2,5 A | 1209062 |
Vodolbeni deli matrice za stiskanje in zaščitni pokrovi
| CF 500/DIE AI 6Št. artikla 1212238 | CF 500/COV AI 6Št. artikla 1212254 | CF 500/DIE AI 25Št. artikla 1212239 | CF 500/COV ^1 Št. artikla 1212250 | ||
 |  |  |  | ||
| Za zaključne tulce za žile (A... in Al...), 0,25 ... 6 mm ^2 | Za zaključne tulce za žile (A... in Al...), 10, 16 in 25 mm ^2 | ||||
| CF 500/DIE AI 50 CF 500/COVŠt. artikla 1212261 | Št. artikla 1212250 | CF 500/DIE AI-TWIN 10Št. artikla 1212262 | CF 500/COV AI-TWINŠt. artikla 1212266 | ||
 |  |  |  | ||
| Za zaključne tulce za žile (A... in AI...), 35 in 50 mm ^2 | Za zaključne tulce za žile TWIN (AI-TWIN), 2 x 4, 2 x 6 in 2 x 10 mm ^2 | ||||
| CF 500/DIE TC 4Št. artikla 1212237 | CF 500/COV ^1 Št. artikla 1212250 | CF 500/DIE TC 10Št. artikla 1212260 | CF 500/COV ^1 Št. artikla 1212250 | ||
 |  |  |  | ||
| Za zavite kontakte (CK...), 0,14 ... 4 mm ^2 | Za zavite kontakte (CK...), 6 ... 10 mm ^2 | ||||
| CF 500/DIE SC 1,5Št. artikla 1212241 | CF 500/COV SCŠt. artikla 1212251 | CF 500/DIE SC 6Št. artikla 1212242 | CF 500/COV SCŠt. artikla 1212251 | ||
 |  |  |  | ||
| Za ploščate vtične tulce in ploščate vtiče (SCF..., SCM...), 0,1 ... 1,5 mm ^2 | Za ploščate vtične tulce in ploščate vtiče (SCF..., SCM...), 0,5 ... 6 mm ^2 | ||||
| CF 500/DIE RCI 6 CF 500/COV RCISt. artikla 1212240 St. artikla 1212255 St. artikla 1212263 St. artikla 1212255 | CF 500/DIE RCI 1,5 CF 500/COV RCIST. artikla 1212255 | ||||
 |  |  |  |  |  |
| Za izolirane kabelske čevlje (RCI, FCI,...), 0,5 ... 6 mm2 | Za izolirane kabelske čevlje (RCI, FCI,...), 0,14 ... 1,0 mm2 | ||||
| CF 500/DIE RCI 6-1 CF 500/COV RCISt. artikla 1212691 St. artikla 1212255 St. artikla 1212692 St. artikla 1212255 | CF 500/DIE SR 6-2 CF 500/COV RCIST. artikla 1212255 | ||||
 |  |  |  |  |  |
| Za izolirane kabelske čevlje (C-RCI, C-FCI, ) 0,5 ... 6 mm2,asimetrična oblika stiskanja, primerno tudi za izolirane ploščate vtične tulce s kovinsko izolacijsko podporo | Za solarne kontakte 2,5 ... 6 mm2 | ||||
| CF 500/DIE RC 10 CF 500/COV RC 10St. artikla 1212244 St. artikla 1212252 St. artikla 1212257 St. artikla 1212250 | CF 500/DIE RC 16 CF 500/COV1 | ||||
 |  |  |  |  |  |
| Za kabelske čevlje po DIN 46234 (RC, FC,...),0,5 ... 10 mm2 | Za kabelske čevlje po DIN 46234, (RC, FC,...), 16 mm2 | ||||
| CF 500/DIE RCT 2,5 CF 500/COV RCT 2,5St. artikla 1212243 St. artikla 1212253 St. artikla 1212245 | CF 500/DIE RCT 10-1 CF 500/COV RC 102) St. artikla 1212252∅;4 mm2 5/36 mm2 6,510 mm2 7/4  | ||||
 |  |  |  |  | |
| Za cevne kabelske čevlje, 0,34 ... 2,5 mm2 | Za cevne kabelske čevlje (standardne), 4 ... 10 mm2 | ||||
| CF 500/DIE RCT 10-2 CF 500/COV RC 10St. artikla 12122462) St. artikla 1212252 St. artikla 1212256 | CF 500/DIE RCT 10-3 CF 500/COV1 | ||||
| 4 mm2 5/36 mm2 6/4YWX5] |  | ||||
| Za cevne kabelske čevlje po DIN 46235, 4 ... 10 mm2 | Za cevne kabelske čevlje (specialne), 4 ... 10 mm2 | ||||
1) CF 500 - zaščitni pokrov brez vdolbine
2) ∅ a/i (premer zunaj / znotraj, v milimetrih), nanašajoč se na prečni prerez kabelskega čevlja
Lokator za ploščate vtične tulce in ploščate vtiče
Za natančno stiskanje se lahko montira premični lokator, ki kontakte namesti natančno pod stiskalni žig.
| Tip Št. | artikla | Kabelski kontakti Vdolbeni del matrice | Zaščitni pokrov | |
 | CF 500/LOC SCF 6,3/6 | 1212247 | Ploščati vtični tulci (SCF...) širine do 6,3 mm | CF 500/DIE SC 6 CF 500/COV SC |
 | CF 500/LOC SCF 4,8/2,5 | 1212248 | Ploščati vtični tulci (SCF...) širine do 4,8 mm | CF 500/DIE SC 1,5 CF 500/DIE SC 6 |
 | CF 500/LOC SCF 2,8/1,5 | 1212249 | Ploščati vtični tulci (SCF...) širine do 2,8 mm in dolžine 5 mm | CF 500/DIE SC 1,5 CF 500/DIE SC 6 |
 | CF 500/LOC SCM 6,3/2,5 | 1212264 | Ploščati vtiči (SCM...), 0,5 ... 2,5 mm^2 | CF 500/DIE SC 1,5 CF 500/DIE SC 6 |
 | CF 500/LOC SCM 6,3/6 | 1212265 | Ploščati vtiči (SCM...), 1,5 ... 6 mm^2 | CF 500/DIE SC 1,5 CF 500/DIE SC 6 |
A 2 Tehnični podatki
| Tehnični podatki | |
| Omrežni priključek | |
| CF 500-230V | 230 V / 50 Hz |
| CF 500-120V | 120 V / 60 Hz |
| Poraba moči 160 VA | |
| Maksimalna stiskalna sila 10 kN | |
| Stiskalni čas < 1 s | |
| Števec kosov | 6-mestni LC zaslon, ponastavljiv |
| Mere (Š x V x G) | 140 mm x 220 mm x 320 mm |
| Teža osnovne naprave | 10 kg |
| Teža nožnega stikala | 1,2 kg |
