Productsoort	Elektrische krimptang
Merk	Phoenix Contact
Model	CF 500-230V
Voedingsspanning	230 V / 50 Hz
Opgenomen vermogen	160 VA
Maximale perskracht	10 kN
Perstijd	< 1 s
Afmetingen (L x H x D)	140 mm x 220 mm x 320 mm
Gewicht basisapparaat	10 kg
Gewicht voetschakelaar	1,2 kg
Display	Resetbare 6-cijferige LCD-stukjesteller
Bedrijfsmodi	1 stap (volledig krimpen) / 2 stappen (vastzetten dan krimpen)
Bedrijfstemperatuurbereik	10 °C tot 40 °C
LED-indicatoren	Gereed, Fout, Onderhoud, Modus 1, Modus 2
Veiligheid	Beschermkap met automatische uitschakeling
Beoogd gebruik	Krimpen van krimcontacten (draadeinden, TWIN, gedraaide contacten, clips, geïsoleerde kabelschoenen, buiskabelschoenen, enz.)
Krimpmatrijs	Uitwisselbaar, centreren en afstellen mogelijk
Instelling perskracht	Schuifregelaar van 1 tot 5
Instelling matrijsopening	Via toetsen met LED-indicatie (4 LED's)
Aanbevolen onderhoud	Na 500.000 krimpbewerkingen door Phoenix Contact
Netzekeringen	2 x 1,25 A (type FUSE SB 1,25 A)
Aansluiting voetschakelaar	Ja
Beschikbare accessoires	Positioneerders voor clips en platte connectoren
Beschermkap	Specifiek voor elke krimpmatrijs
Garantie	Volgens algemene verkoopvoorwaarden van Phoenix Contact

Veelgestelde vragen - CF 500-230V Phoenix Contact

Hoe neem ik de CF 500 in gebruik?

Om in gebruik te nemen, plaats het apparaat op een vlak oppervlak, verwijder de beschermkap na het loskoppelen van de netstroom, monteer de juiste krimpmatrijs, plaats de kap terug, sluit de voetschakelaar en de netstroom aan, en schakel de schakelaar in. De LED gereed moet branden. Voer vervolgens het centreren en afstellen van de matrijs uit.

Wat te doen als de LED 'fout' brandt?

De LED fout kan aangeven: voetschakelaar te vroeg losgelaten (druk op enter en herhaal), verkeerde draaddoorsnede (gebruik de juiste doorsnede), verkeerde instelling van de perskracht (verhoog de stand van de schuifregelaar), of verkeerde afstelling van de matrijs (volg de procedure voor ingebruikname).

Hoe stel ik de perskracht in?

De perskracht wordt ingesteld via de schuifregelaar (standen 1 tot 5). Verplaats de schuifregelaar naar een hogere stand om de kracht te verhogen. Voer een proefkrimping uit zonder contact, daarna met het juiste contact. Als de LED fout knippert, verhoog dan met een stap totdat deze uitgaat, en voeg dan nog een extra stap toe om toleranties te compenseren.

Hoe vervang ik de krimpmatrijs?

Koppel eerst de netstekker los. Verwijder de beschermkap door de schroef los te draaien. Draai de schroeven van de bovenste en onderste matrijs los, verwijder de oude matrijzen, plaats de nieuwe met inachtneming van de positie (kleine doorsnede voor, grote doorsnede achter), draai de schroeven vast zonder ze te blokkeren, en voer vervolgens het centreren en afstellen uit. Plaats de juiste beschermkap terug.

Welke soorten contacten kunnen worden gekrompen?

De CF 500 kan krimpen: draadeinden (A..., AI...), TWIN-draadeinden (AI-TWIN), gedraaide contacten (CK...), clips en platte connectoren (SCF..., SCM...), geïsoleerde kabelschoenen (RCI, FCI, C-RCI, C-FCI), kabelschoenen (RC, FC) volgens DIN 46234, en buiskabelschoenen (standaard en DIN 46235). Raadpleeg de handleiding voor de compatibele doorsneden.

Hoe gebruik ik de tweetrapsmodus?

Druk op de toets Bedrijfsmodus 2. Plaats het te krimpen contact in de matrijs en druk een eerste keer op de voetschakelaar om het contact vast te zetten. Laat los, steek de draad in, en druk een tweede keer om de volledige krimping uit te voeren. De matrijs opent automatisch na het krimpen.

Wat betekent de LED 'Onderhoud'?

De LED Onderhoud gaat branden na ongeveer 500.000 krimpbewerkingen. Dit geeft aan dat preventief onderhoud wordt aanbevolen. Phoenix Contact adviseert om dit onderhoud door zijn service te laten uitvoeren om de constante krimpkwaliteit te behouden.

Hoe reset ik de stukjesteller?

De stukjesteller (6-cijferig LCD-scherm) wordt gereset door op de toets reset te drukken. De waarde blijft ongeveer een week behouden na uitschakeling. Noteer de waarde voordat u reset.

Welke zekeringen moeten worden gebruikt?

Voor het model CF 500-230V gebruikt u twee netzekeringen van het type FUSE SB 1,25 A (referentie 1208801). Voor de CF 500-120V zijn dit zekeringen van 2,5 A (referentie 1209062). Controleer en vervang defecte zekeringen nadat u het apparaat hebt losgekoppeld.

Waar vind ik de referenties van de krimpmatrijzen?

De referenties van de krimpmatrijzen en bijbehorende beschermkappen staan vermeld in de bijlage van de handleiding. Bijvoorbeeld: CF 500/DIE AI 6 (1212238) voor draadeinden 0,25-6 mm², CF 500/COV AI 6 (1212254) voor de kap. Raadpleeg de matrijstabel op pagina 19 van de handleiding.

GEBRUIKSAANWIJZING CF 500-230V Phoenix Contact

Dit handboek is geldig voor:

Naam Artikelnr.

CF 500-230V 1208348

CF 500-120V 1208351

Neem de volgende aanwijzingen in acht

Doelgroep van het handboek

De beschrijvingen van het gebruik van producten in dit handboek zijn uitsluitend bestemd voor vakkundige elektrotechnici of personen die door hen hiervoor zijn opgeleid, die vertrouwd zijn met de geldende normen en elektrotechnische voorschriften en in het bijzonder met de geldende veiligheidsnormen.

Toelichting bij de gebruikte symbolen en signaalwoorden

Dit symbool wijst op gevaren die persoonlijk letsel tot gevolg kunnen hebben. Neem alle aanwijzingen die bij dit symbool staan in acht om mogelijk persoonlijk letsel te vermijden.

Er zijn drie verschillende soorten persoonlijk letsel die met een signaalwoord worden gekenmerkt.

GEVAAR Wijst op een gevaarlijke situatie die – als deze niet wordt vermeden – tot persoonlijk letsel of de dood leidt.

WAARSCHUWING Wijst op een gevaarlijke situatie die – als deze niet wordt vermeden – tot persoonlijk letsel of de dood kan leiden.

VOORZICHTIG Wijst op een gevaarlijke situatie die – als deze niet wordt vermeden – tot letsel kan leiden.

Dit symbool met het signaalwoord LET OP en de bijbehorende tekst waarschuwen voor handelingen die kunnen leiden tot schade aan of storing van het apparaat, de omgeving van het apparaat of de hard- resp. software.

Dit symbool en de bijbehorende tekst geven aanvullende informatie of verwijzen naar andere informatiebronnen.

Zo kunt u ons bereiken

Internet

Actuele informatie over producten van Phoenix Contact en onze algemene voorwaarden vindt u op: phoenixcontact.com..

Zorg dat u altijd de beschikking heeft over de actuele documentatie. U kunt de documentatie downloaden op: phoenixcontact.net/products.

Vertegenwoordigingen

Neem bij problemen die u niet met behulp van deze documentatie kunt oplossen, contact op met uw plaatselijke vertegenwoordiger. Het adres vindt u op phoenixcontact.com..

Uitgever PHOENIX CONTACT GmbH & Co. KG

Heeft u opmerkingen en voorstellen ter verbetering van de inhoud en vormgeving van dit handboek, dan zou u ons een plezier doen wanneer u ons uw voorstellen toezendt: [e-mail]

Algemene gebruiksvoorwaarden voor technische documentatie

Phoenix Contact behoudt zich het recht voor de technische documentatie en de in deze technische documentatie beschreven producten zonder voorafgaande kennisgeving te wijzigen, te corrigeren en/of te verbeteren, voor zover van toepassing. Dat geldt eveneens voor wijzigingen i.v.m. technische verbeteringen.

Het bezitten van technische documentatie (met name van gebruikersdocumentatie) impliciert geen informatieplicht voor Phoenix Contact m.b.t. eventuele wijzigingen van de producten en/of de technische documentatie. U bent zelf verantwoordelijk voor de controle op de geschiktheid en de toepassing van de producten in de concrete toepassing, met name met betrekking tot het voldoen aan de geldende normen en wetgeving. Alle aan de technische documentatie te ontlenen informatie wordt zonder enige vorm van uitdrukkelijke, concludente of stilzwijgende garantie ter beschikking gesteld.

Voorts gelden uitsluitend de bepalingen van de op het desbetreffende moment actuele Algemene Voorwaarden van Phoenix Contact, met name voor een eventuele garantieaanspraak.

Dit handboek inclusief de daarin opgenomen afbeeldingen zijn beschermd volgens de wet op het auteursrecht. Geen enkele wijziging van de inhoud of gedeeltelijke publicatie is toe-gestaan.

Phoenix Contact behoudt zich het recht voor om voor de hier gebruikte productaanduidingen van Phoenix Contact-producten eigen eigendomsrechten vast te leggen. Het vastleggen van eigendomsrechten hierop door derden is verboden.

Andere productaanduidingen kunnen wettelijk beschermd zijn, ook wanneer deze niet als zodanig zijn aangeduid.

Inhoudsopgave

1 Algemene opmerkingen ....7

1.1 Reglementair gebruik ....7
1.2 Werkplekken 8
1.3 Voor uw veiligheid 8

2 Beschrijving van de CF 500 9

2.1 Omvang van de levering....9
2.2 Overzicht van de bedieningsonderdelen 9
2.3 Functie van de bedieningselementen....10
2.4 Toepassingsbereik van de CF 500....10

3 CF 500 in bedrijf stellen ....11

3.1 Overzicht....11
3.2 Werkwijze....11

4 Bedienen 15

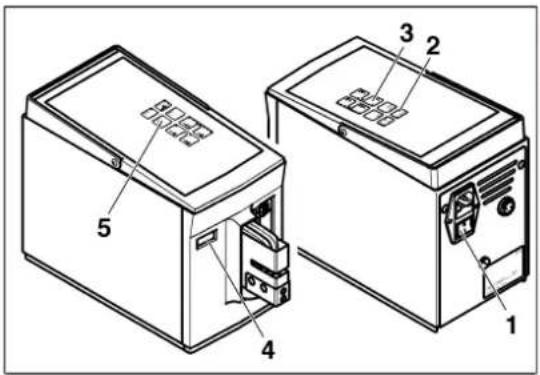

4.1 Krimpen in een stap....15
4.2 Krimpen in twee stappen ....16

5 Verhelpen van storingen 17

5.1 LED „error“ brandt .... 17
5.2 CF 500 kan niet worden ingeschakeld....18

A Bijlage....19

A 1 Bestelgegevens....19
A 2 Technische gegevens ....21

1 Algemene opmerkingen

Voorwaarde voor een veilige omgang en storingsvrij gebruik van de CF 500 is kennis en inachtneming van de veiligheidsaanwijzingen.

WAARSCHUWING: De CF 500 is uitsluitend bedoeld voor krimpwerkzaamheden.

Hiervoor mogen uitsluitend crimpprofielen met passende dwarsdoorsnedes gebruikt worden (zie „Crimpprofielen en beschermkappen“ op pagina 19).

In geen geval mogen massieve metalen delen of soortgelijke voorwerpen worden ingevoerd. Anders wordt het crimprofiel onbruikbaar.

Zelf uitgevoerde wijzigingen aan het apparaat die verder gaan dan het wisselen van de uitrusting alsmede wijzigingen aan de CF 500 zijn om veiligheidstechnische redenen verboden.

LET OP: Het in acht nemen van alle aanwijzingen en van de voorgeschreven bedrijfsomstandigheden maken deel uit van reglementair gebruik.

WAARSCHUWING: De CF 500 mag alleen worden gebruikt

- volgens de voorschriften en

- in vanuit veiligheidsoogpunt onberispelijke toestand.

WAARSCHUWING: Alle personen die met de inbedrijfstelling, bediening en onderhoud van de CF 500 te maken hebben, moeten gekwalificeerd zijn en dit handboek nauwkeurig doorgelezen hebben.

Met de CF 500 kunnen crimpcontacten in verschillende uitvoeringen gekrimpt worden:

- Adereindhulzen

- TWIN-adereindhulzen

- G e d r a a i d e c o n t a c t e n

– Vlakstekerhulzen en vlakstekers

- Geïsoleer de kabelschoeine

- Kabelschoenen

- Buiskabelschoenen

Andere crimpcontacten op aanvraag.

Geautoriseerde operators

Alleen geautoriseerde en daartoe opgeleide operators mogen met de CF 500 werken.

De operator is in het werkbereik verantwoordelijk tegenover derden.

De exploitant moet het handboek aan de operator doorgeven en ervoor zorgen dat de operator het handboek heeft gelezen en begrepen.

WAARSCHUWING: Gebruik uitsluitend originele crimprofielen en originele reserveonderdelen van Phoenix Contact.

1.2 Werkplekken

LET OP: Tijdens de werking en bij opslag zijn te vermijden:

• vochtige of stoffige plaatsen
• plaatsen die zijn blootgesteld aan hitte, direct zonlicht of lage temperaturen (temperatuurbereik tijdens werking: 10 °C tot 40 °C).

LET OP: Mors geen vloeistoffen op de CF 500.

Stel de CF 500 niet bloot aan sterke trillingen en stoten.

1.3 Voor uw veiligheid

WAARSCHUWING: De beschermkap is geïnstalleerd ten behoeve van de veiligheid van de operator. Hij mag in geen geval worden aangepast, verwijderd of door ombouwen worden overbrugd.

WAARSCHUWING: De CF 500 mag alleen in gebruik genomen worden als de beschermkap geïnstalleerd is.

Trek voor alle werkzaamheden waarvoor de beschermkap moet worden geopend de netstekker eruit (bijv. voor de afstelling van het crimpprofiel).

Schakel de elektrocrimper tijdens pauzes en als hij niet gebruikt wordt uit.

Om veiligheidsredenen schakelt de CF 500 zichzelf automatisch uit als de beschermkap wordt verwijderd.

WAARSCHUWING: Trek voor het openen van de behuizing de netstekker eruit.

2 Beschrijving van de CF 500

2.1 Omvang van de levering

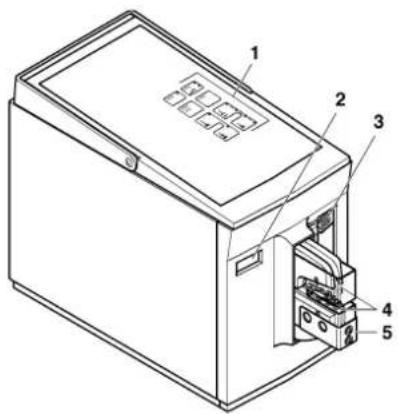

2.2 Overzicht van de bedieningsonderdelen

1 Bedieningspaneel Keuze van bedieningsfuncties en weergave van apparaatstatus.
2 Stukteller De stukteller registreert elke voltooide crimpprocedure. De tellerstand wordt na uitschakeling een week lang opgeslagen.
3 Instelschuif Met de instelschuif wordt het crimpprofielbereik ingesteld, dat met volle kracht samengedrukt wordt. Als het profiel buiten dit bereik op weerstand stoot, gaat de crimptang onmiddellijk open. (1 = minimaal bereik, 5 = maximaal bereik.)
4 Crimpprofiel Positioneert het crimpcontact en voegt deze samen met de geleider.
5 Beschermkap De beschermkap voorkomt verwondingen in het gevarenbereik van het crimprofiel. De CF 500 kan alleen in gebruik genomen worden, als de beschermkap volledig is aangebracht.
6 Draaghulp De handgreep is een hulp bij het transport van de CF 500.
7 Aansluiting voetschakelaar Apparaat-aansluiting voor de voetschakelaar.
8 Netaansluiting Apparaat-aansluiting voor de netkabel.
9 Netzekeringen In de netaansluiting geïntegreerde fijnzekeringen (2 x).
10 Netschakelaar De netschakelaar schakelt de stroomvoorziening in (I ingedrukt) of uit (O ingedrukt). Na inschakeling brandt de „ready“-LED.
11 Voetschakelaar Met de voetschakelaar wordt het krimpen geactiveerd.

2.3 Functie van de bedieningselementen

LED „ready“ – signaleert de aanwezige bedrijfsspanning.

LED „error“ – signaliseert dat de crimping onjuist uitgevoerd is of dat een storing is opgetreden.

Toets „reset“ – zet de stand van de stuktel- ler op 0 terug.

Als op de „enter“-toets wordt gedrukt, gaat de LED uit. Vervolgens kan het krimpen worden voortgezet.

Toets „Bedrijfstoestand 1“ – schakelt de CF 500 in de bedrijfstoestand 1 (LED brandt). In bedrijfsmodus 1 beperkt zich het procédé van de crimping tot een stap.

LED „Service“ – signaleert dat onderhoudswerkzaamheden van de CF 500 nodig zijn. Wij advise-ren om na 500.000 crimpingen servicewerkzaamheden door Phoenix Contact uit te laten voeren. Zo blijft een gelijkblijvende kwaliteit van de crimpingen gegarandeerd.

Toets „Bedrijfstoestand 2“ – schakelt de CF 500 in de bedrijfstoestand 2 (LED brandt). In bedrijfsmodus 2 wordt het crimprocédé in twee stappen uitgevoerd. Tijdens de eerste stap wordt alleen het contact in het profiel gefixeerd.

Toets „enter“ – de „error“-LED gaat uit.

Toeten voor het instellen van de opening – door op de bovenste toets (openen) of de onderste toets (sluiten) te drukken, kan de opening van het crimpprofiel veranderd worden. De LED's geven de opening aan:

- 4 LED's branden: maximale opening

– Geen LED brandt: minimale opening

Een nieuwe instelling wordt pas na beëindiging van de volgende crimpprocedure actief.

2.4 Toepassingsbereik van de CF 500

Met de elektrocrimper CF 500 kunnen crimpcontacten gekrimpt worden.

Doordat verschillende crimpprofielen worden gebruikt, kunnen crimpcontacten in verschillende uitvoeringen en met een groot doorsnedebereik bewerkt worden.

De CF 500 kan in twee bedrijfsmodi gebruikt worden:

• Bedrijfstoestand 1: het crimpcontact wordt geperst, als de voetschakelaar ingeduwd wordt.
  Bedrijfstoestand 2: de voetschakelaar wordt twee keer ingeduwd. Als de schakelaar de eerste keer wordt ingeduwd, wordt het contact in het profiel gefixeerd. Als de schakelaar de tweede keer wordt ingeduwd, wordt vervolgens het crimpcontact geperst.

De perskracht kan ingesteld worden. Dit voorkomt schade aan het gereedschap en foutieve crimpingen door verkeerd geplaatste contacten.

Simpel door op een toets te drukken, kan de opening van de crimprofielen veranderd worden.

Voor een nauwkeurige aancrimping kan een verschuifbare locator gemonteerd worden, die de contacten precies onder de crimpstempel positioneert.

Leverbare crimpprofielen

De leverbare crimpprofielen worden in de bestelgegevens „Crimpprofielen en beschermkappen“ op pagina 19 opgenoemd. Op elk crimpprofiel hoort een beschermkap te zitten met een nauwkeurig passende invoersleuf.

3 CF 500 in bedrijf stellen

3.1 Overzicht

Voor de inbedrijfstelling van de elektrocrimper moeten de volgende stappen uitgevoerd worden:

- C F 5 0 0 o p s t e l l e n

• Beschermkap verwijderen
• Crimpprofiel monteren
• Beschermkap aanbrengen
• CF 500 aansluiten en inschakelen
• Crimpprofielen centreren
• Crimpprofiel afstellen
• Voor bedrijfsgereedheid zorgen
• Optimaal begin perskracht instellen
• Optimale opening instellen

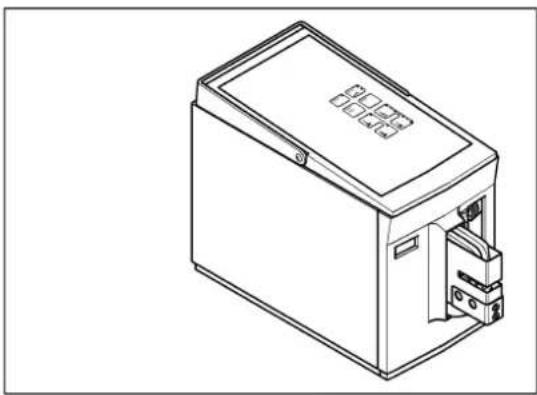

3.2 Werkwijze

LET OP: De plaats van opstelling moet vlak en horizontaal zijn.

LET OP: Bij het bedrijf en de opslag moet worden voorkomen:

– Vochtige of stoffige plaatsen
- Plaatsen die zijn blootgesteld aan hitte, direct zonlicht of lage temperaturen (temperatuurbereik tijdens werking: 10 °C ... 40 °C).

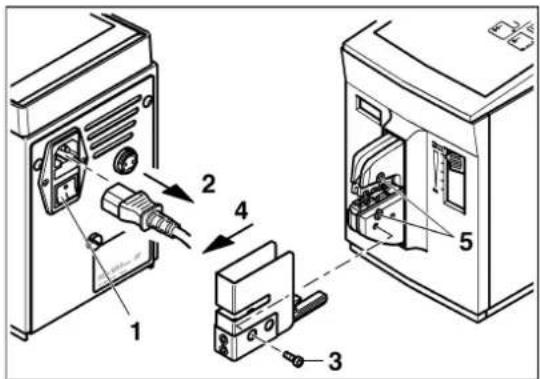

Beschermkap verwijderen

Trek de netstekker eruit, voordat u de beschermkap verwijdert.

• Draai de schroef (1) eruit.
  • Haal de beschermkap (2) eraf.

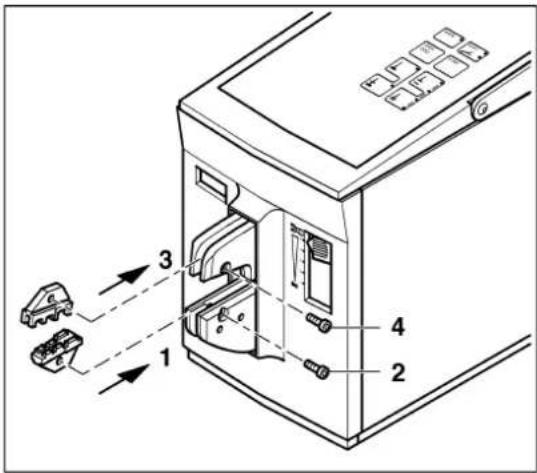

LET OP: Inbouwpositie in acht nemen:

- Kleine dwarsdoorsnede voor

- Grote dwarsdoorsnede achter

• Breng het onderste crimpprofiel (1) aan.
  • Draai de schroef (2) los aan.
• Breng het bovenste crimpprofiel (3) aan.
  • Draai de schroef (4) los aan.

Beschermkap aanbrengen

- Breng de veiligheidsdrevel (1) in het onderste crimpprofiel aan en schuif de beschermkap (2) erin, tot deze voelbaar inklikt.

WAARSCHUWING: De CF 500 mag alleen in gebruik genomen worden als de beschermkap geïnstalleerd is.

LET OP: Een niet of verkeerd aangebrachte beschermkap onderbreekt de stroomvoorziening van de CF 500.

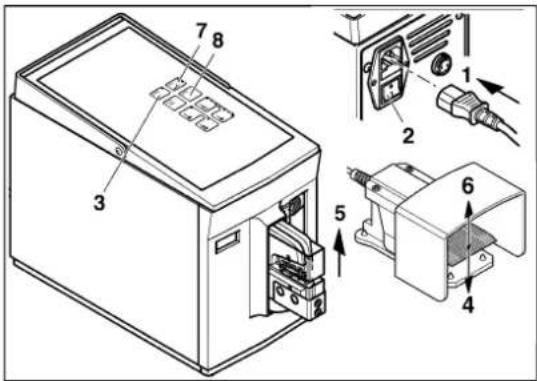

CF 500 aansluiten en inschakelen

- Sluit de voetschakelaar (1) op de voetschakelaar-aansluiting aan.

LET OP: De CF 500 heeft twee uitvoeringen voor 230 V en 120 V. Let op de juiste netaansluiting (zie typeplaat).

• Sluit de netstekker (2) op de netaansluiting en de stekker (3) op het stopcontact aan.
• Schakel de CF 500 met netschakelaar (4) in (I indrukken).
  De LED „ready“ brandt (5).

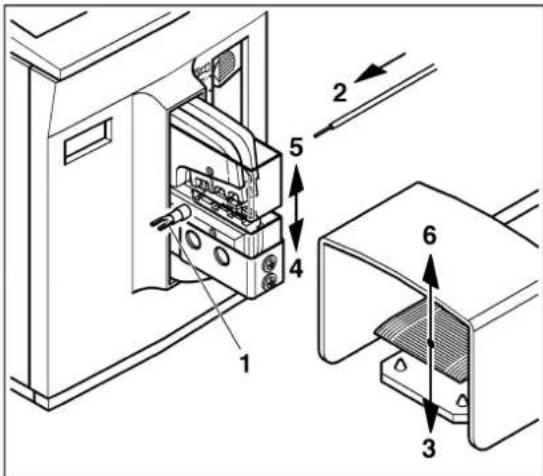

LET OP: De boringen van de crimpprofielen hebben iets speling t.o.v. de bevestigingsschroeven. Daarom moeten de crimpprofielen gecentreerd en afgesteld worden.

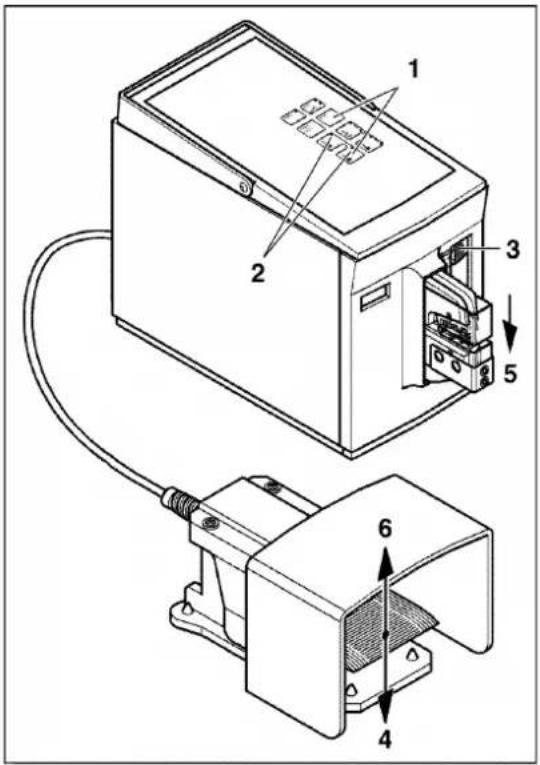

• Druk tegelijk op de „Bedrijfstoestand-toets 2“ + „enter“ (1).
• De LED's van de toetsen „Bedrijfstoestand 1 + 2“ knipperen (2).
• Schuif de instelschuif (3) naar stand 1.

LET OP: Laat de voetschakelaar pas los als het crimpprofiel gesloten is. Anders gaat het profiel automatisch open. De afstelmodus wordt beeindigd en de „error“-LED brandt.

• Druk de voetschakelaar (4) in en houd hem ingedrukt.
• Het crimpprofiel (5) gaat langzaam dicht, tot dit op weerstand stoot. Dan volgt centrering.
• Laat de voetschakelaar (6) los.

Crimpprofiel afstellen

Trek de netstekker eruit, voordat u de beschermkap verwijdert.

• Schakel de CF 500 uit met de netschakelaar (1) (op 0 dr u k k e n).
• Trek de netstekker (2) eruit.
• Draai de schroef (7) eruit.
  • Haal de beschermkap (3) eraf.
• Controleer de crimpprofielen. Evt. bijstellen (4).
  • Draai de schroeven (5) vast.
• Breng de beschermkap (6) aan en draai de schroef (7) vast.

Voor bedrijfsgereedheid zorgen

• Sluit de netstekker (1) aan.
• Schakel de netschakelaar (2) in (I indrukken). De „ready“-LED brandt (3).
• Duw de voetschakelaar (4) in.
• Het crimprofiel (5) gaat automatisch open. Laat de voetschakelaar (6) los. De „error“-LED brandt (7).
• Druk op „enter“ (8). De CF 500 is gereed voor gebruik.

LET OP: Bedrijfsmodus 2 is ingesteld. Voor elke toepassing moet de bedrijfstoestand gecontroleerd worden.

Optimaal begin perskracht (1 ... 5) instellen

• Schuif de instelschuif (1) naar stand 1.
• Stel met de toets „Bedrijfstoestand 1“ in.
• Duw de voetschakelaar in.

Er is een crimpprocédé actief zonder dat een crimpcontact is aangebracht. Indien de „error“-LED brandt, moet de afstelling van de crimpprofielen gecontroleerd worden (zie pagina 13).

- Plaats de geleider en het crimpcontact.

LET OP: Let op de juiste dwarsdoorsnede.

• Duw de voetschakelaar in.
• Indien de „error“-LED brandt, moet de instelschuif een stand omhoog geschoven worden.
• Druk op „enter“.
• Herhaal deze werkwijze tot de „error“-LED niet meer brandt.
• Schuif de instelschuif nog een stand omhoog, om mogelijke materiaaltoleranties te compenseren.

• Druk de bovenste toets in, tot alle vier LED's branden. De maximale opening is ingesteld.
  • Voer de crimpprocedure uit.

LET OP: Instelveranderingen worden pas actief na het volgende crimpprocédé.

• Als de opening te groot is, dient de onderste toets ingedrukt te worden. Nu branden alleen nog drie LED's.
  • Voer de crimpprocedure uit.
• Herhaal deze werkwijze tot de optimale opening ingesteld is.

4 Bedienen

4.1 Krimpen in een stap

Bedrijfstoestand 1 instellen

- Schakel de CF 500 met netschakelaar (1) in (I indrukken).

De „ready“-LED brandt (2).

• Druk op „Bedrijfstoestand 1“ (3).
- Lees indien nodig de stukteller (4) af en zet hem met de „reset“-toets op 0 (5).

• Centreer het crimpcontact (1) op het onderste gedeelte van het crimpprofiel.
• Plaats de geleider (2) in het crimpcontact.

LET OP: Let op de juiste dwarsdoorsnede.

• Druk de voetschakelaar (3) in, tot het crimpprofiel helemaal gesloten is (4).
• Het crimpprofiel (5) gaat automatisch open. Laat de voetschakelaar (6) los.
• Verwijder het crimpcontact met gekrimpte geleider (7)

LET OP: Als het krimpen niet juist uitgevoerd wordt, brandt de „error“-LED (zie pagina 17).

Uit bedrijf nemen

• Lees indien nodig de stukteller (1) af.
• Schakel de CF 500 uit met de netschakelaar (2) (op 0 drukken).

4.2 Krimpen in twee stappen

Bedrijfstoestand 2 instellen

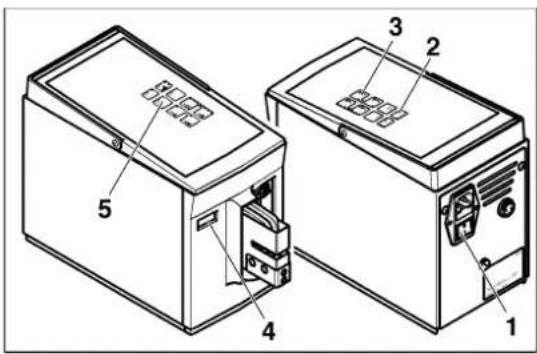

• Schakel de CF 500 met netschakelaar (1) in (I indrukken). De „ready“-LED brandt (2).
  • Druk op „Bedrijfstoestand 2“ (3).
• Lees indien nodig de stukteller (4) af en zet hem met de „reset“-toets op 0 (5).

LET OP: Let op de juiste dwarsdoorsnede.

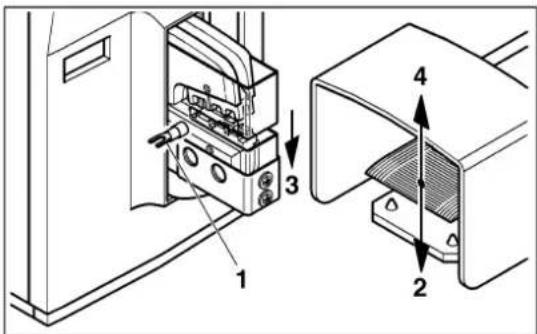

• Centreer het crimpcontact (1) op het onderste gedeelte van het crimpprofiel.
• Duw de voetschakelaar (2) in, tot het crimpcontact vastgeklemd is (3).
• Laat de voetschakelaar (4) los.

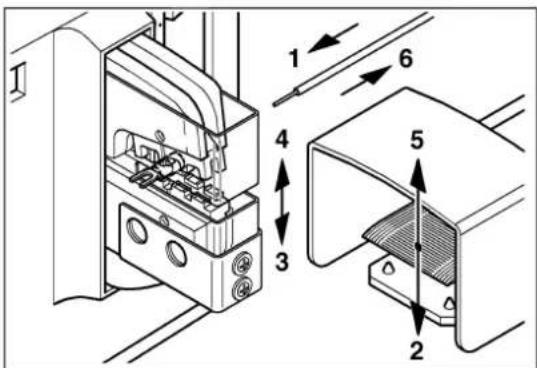

• Plaats de geleider (1) in het crimpcontact.
• Druk de voetschakelaar (2) in, tot het crimpprofiel helemaal gesloten is (3).
• Het crimpprofiel (4) gaat automatisch open. Laat de voetschakelaar (5) los.
• Verwijder het crimpcontact met gekrimpte geleider (6).

LET OP: Als het krimpen niet juist uitgevoerd wordt, brandt de „error“-LED (zie pagina 17).

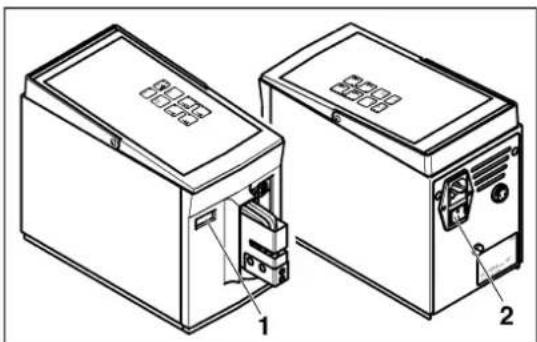

• Lees indien nodig de stukteller (1) af.
• Schakel de CF 500 uit met de netschakelaar (2) (op 0 drukken).

5 Verhelpen van storingen

Voor deze storing kunnen de volgende oorzaken worden gevonden:

• Voetschakelaar werd te vroeg losgelaten
• Verkeerde dwarsdoorsnede gekozen
• Verkeerd ingesteld perskracht-begin (1 ... 5)
  – Crimpprofiel niet correct ingesteld

Voetschakelaar werd te vroeg losgelaten

Als de voetschakelaar te vroeg wordt losgelaten, opent het crimpprofiel zich onmiddellijk en staat in uitgangspositie stil.

• Druk op „enter“.
  De LED „error“ gaat uit.
  • Herhaal de crimpprocedure.

Verkeerde dwarsdoorsnede gekozen

Als een te groot crimpcontact of ongeschikte voorwerpen in het profiel wordt/worden geplaatst, wordt het crimpen - door overbelasting veroorzaakt - afgebroken. Het crimpprofiel gaat open en blijft in uitgangspositie staan.

• Druk op „enter“.
  De LED „error“ gaat uit.
• Herhaal de crimpprocedure met de juiste dwarsdoorsnede.

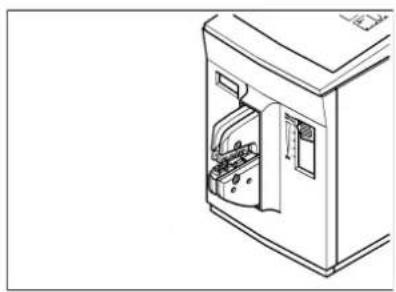

Verkeerd ingesteld perskracht-begin (1 ... 5)

Het geplaatste contact is te groot voor het gekozen bereik.

• Schuif de instelschuif een stand omhoog.
• Druk op „enter“.

De LED „error“ gaat uit.

- Herhaal de perskrachtprocedure tot de perskracht optimaal afgesteld is.

Crimpprofiel niet correct ingesteld

Trek de netstekker eruit, voordat u de beschermkap verwijdert.

• Schakel de CF 500 uit met de netschakelaar (1) (op 0 drukken).
• Trek de netstekker (2) eruit.
• Draai de schroef (3) eruit.
  • Haal de beschermkap (4) eraf.
  • Draai de schroeven (5) los.
• Voer de inbedrijfstellingsstappen uit (zie hoofdstuk 3).

5.2 CF 500 kan niet worden ingeschakeld

De CF 500 kan niet worden ingeschakeld. De LED „ready“ brandt niet. Voor deze storing kunnen de volgende oorzaken worden gevonden:

- Geen netaansluiting

- N e t z e k e r i n g d e f e c t

Geen netaansluiting

• Controleer of de netaansluitingsstekker van de CF 500 en de stekker op de netcontactdoos zijn aangesloten.
• Controleer of de stroomvoorziening van het stopcontact in orde is.

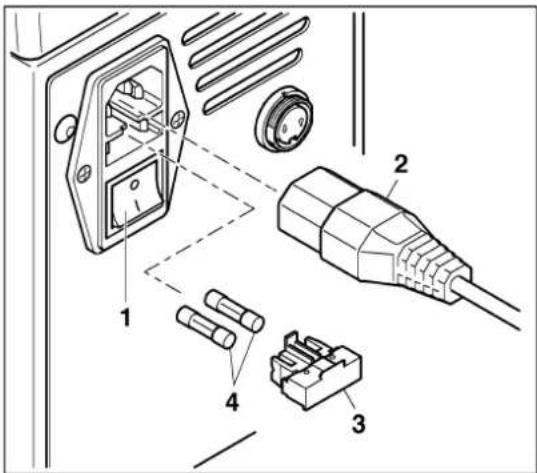

Netzekering defect

Schakel de CF 500 met de netschakelaar uit en trek de netstekker eruit!

• Schakel de CF 500 uit met de netschakelaar (1) (op 0 drukken).
• Trek de netstekker (2) eruit.
• Trek de zekeringhouder (3) eruit.
• Controleer de netzekeringen (4).
• Vervang de defecte netzekering (artikelnr. zie bestelgegevens op pagina 19).
• Schuif de zekeringhouder naar binnen

LET OP: De zekeringhouder moet vastklikken.

Beschrijving TypeArtikelnr.
Elektrocrimper 230 V CF 500-230 V 1208348
Elektrocrimper 120 V CF 500-120 V 1208351
Netzekering voor CF 500-230 V FUSE SB 1,25 A 1208801
Netzekering voor CF 500-120 V	FUSE SB 2,5 A	1209062

Crimpprofielen en beschermkappen

CF 500/DIE AI 6Artikelnr. 1212238	CF 500/COV AI 6Artikelnr.1212254	CF 500/DIE AI 25Artikelnr. 1212239	CF 500/COV ^1 Artikelnr. 1212250
Voor adereindhulzen (A... en AI...), 0,25 ... 6 mm ^2		Voor adereindhulzen (A... en AI...), 10, 16 en 25 mm ^2
CF 500/DIE AI 50Artikelnr. 1212261	CF 500/COV ^1 Artikelnr. 1212250	CF 500/DIE AI-TWIN 10Artikelnr. 1212262	CF 500/COV AI-TWINArtikelnr. 1212266
Voor adereindhulzen (A... en AI...), 35 en 50 mm ^2		Voor TWIN-adereindhulzen (AI-TWIN), 2 x 4, 2 x 6 en 2 x 10 mm ^2
CF 500/DIE TC 4Artikelnr. 1212237	CF 500/COV ^1 Artikelnr. 1212250	CF 500/DIE TC 10Artikelnr. 1212260	CF 500/COV ^1 Artikelnr. 1212250
Voor gedraaide contacten (CK...), 0,14 ... 4 mm ^2		Voor gedraaide contacten (CK...), 6 ... 10 mm ^2
CF 500/DIE SC 1,5Artikelnr. 1212241	CF 500/COV SCArtikelnr. 1212251	CF 500/DIE SC 6Artikelnr. 1212242	CF 500/COV SCArtikelnr. 1212251
Voor vlakstekerhulzen en vlakstekers (SCF..., SCM...),0,1 ... 1,5 mm ^2		Voor vlakstekerhulzen en vlakstekers (SCF..., SCM...),0,5 ... 6 mm ^2
CF 500/DIE RCI 6	CF 500/COV RCI	CF 500/DIE RCI 1,5	CF 500/COV RCI
Artikelnr. 1212240 Artikelnr. 1212255 Artikelnr. 1212263 Artikelnr. 1212255
Voor geïsoleerde kabelschoenen (RCI, FCI,...), 0,5 ... 6 mm2			[Voor geïsoleerde kabelschoenen (RCI, FCI,...), 0,14 ... 1,0 mm2
CF 500/DIE RCI 6-1	CF 500/COV RCI	CF 500/DIE SR 6-2	CF 500/COV RCI
Artikelnr. 1212691 Artikelnr. 1212255 Artikelnr. 1212692 Artikelnr. 1212255
Voor geïsoleerde kabelschoenen (C-RCI, C-FCI,) 0,5 ... 6 mm2, asymmetrische crimpvorm, ook voor geïsoleerde vlaksteekhulzen met metalen isolatieondersteuning geschikt			[Voor Solar-contacten 2,5 ... 6 mm2
CF 500/DIE RC 10	CF 500/COV RC 10	CF 500/DIE RC 16	CF 500/COV1
Artikelnr. 1212244 Artikelnr. 1212252 Artikelnr. 1212257 Artikelnr. 1212250
Volgens kabelschoenen volgens DIN 46234 (RC, FC,...), 0,5 ... 10 mm2			[Voor kabelschoenen volgens DIN 46234, (RC, FC,...), 16 mm2
CF 500/DIE RCT 2,5	CF 500/COV RCT 2,5	CF 500/DIE RCT 10-1	CF 500/COV RC 10
Artikelnr. 1212243 Artikelnr. 1212253 Artikelnr. 1212245			Artikelnr. 1212252
Voor buiskabelschoenen, 0,34 ... 2,5 mm2			[Voor buiskabelschoenen (standaard), 4 ...10 mm2
CF 500/DIE RCT 10-2	CF 500/COV RC 10	CF 500/DIE RCT 10-3	CF 500/COV1
Artikelnr. 12122462)	Artikelnr. 1212252 Artikelnr. 1212256	Artikelnr. 1212256	Artikelnr. 1212250
	∅ b4 mm2 5/36 mm2 5,510 mm2 6/4,		∅ bt4 mm2 5/36 mm2 6/4
Voor buiskabelschoenen volgens DIN 46235, 4 ...10 mm2			[Voor buiskabelschoenen (speciaal), 4 ... 10 mm2

1) CF 500 - beschermkap zonder opening
2) ∅ bui/bin (diameter buiten/binnen, in millimeter), met betrekking tot de dwarsdoorsnede van de kabelschoen

Locator voor vlakstekerhulzen en vlakstekers

Voor een nauwkeurige aancrimping kan een verschuifbare locator gemonteerd worden, die de contacten precies onder de crimpstempel positioneert.

Type	Artikelnr.	Crimpcontacten	Crimpprofiel	Beschermkap
CF 500/LOC SCF6,3/6	1212247	Vlakstekerhulzen(SCF...) tot 6,3 mmbreedte	CF 500/DIE SC 6	CF 500/COV SC

CF 500/LOC SCF4,8/2,5	1212248 Vlakstekerhulzen(SCF...) tot 4,8 mm breedte	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC
CF 500/LOC SCF2,8/1,5	1212249 Vlakstekerhulzen(SCF...) tot 2,8 mm breedte en5 mml e n g t e	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC

Technische gegevens
Netaansluiting
CF 500-230 V	230 V / 50 Hz
CF 500-120 V	120 V / 60 Hz
Opgenomen vermogen	160 VA
Maximale perskracht	10 kN
Perstijd	< 1 s
Stukteller	LC-display met 6 cijfers, reset-baar
Afmetingen (B x H x D)	140 mm x 220 mm x 320 mm
Gewicht basisapparaat	10 kg
Gewicht voetschakelaar	1,2 kg

Brukerhåndbok

Elektrocrimper CF 500

2016-10-18

Betegnelse: UM NO CF 500

Revision: 04

Artikkelnr.: —
