Produkttype	Elektrisk krympeverktøy
Merke	Phoenix Contact
Modell	CF 500-230V
Forsyningsspenning	230 V / 50 Hz
Effektforbruk	160 VA
Maksimal presskraft	10 kN
Pressetid	< 1 s
Mål (L x H x D)	140 mm x 220 mm x 320 mm
Vekt på basemaskin	10 kg
Vekt på fotbryter	1,2 kg
Display	Resetbart LCD 6-sifret stykkteller
Driftsmoduser	1 trinn (full krymping) / 2 trinn (fiksering deretter krymping)
Driftstemperaturområde	10 °C til 40 °C
LED-indikatorer	Ready, Error, Vedlikehold, Modus 1, Modus 2
Sikkerhet	Beskyttelsesdeksel med automatisk avstengning
Forskriftsmessig bruk	Krymping av krympekontakter (enderør, TWIN, dreide kontakter, klips, isolerte kabelsko, rørkabelsko, etc.)
Krympematrise	Utbyttbar, sentrering og justering mulig
Justering av presskraft	Glidebryter fra 1 til 5
Justering av matriseåpning	Med knapper og LED-indikator (4 LED)
Anbefalt vedlikehold	Etter 500 000 krympinger av Phoenix Contact
Nettsikringer	2 x 1,25 A (type FUSE SB 1,25 A)
Tilkobling fotbryter	Ja
Tilgjengelig tilbehør	Posisjoneringsenheter for klips og flate kontakter
Beskyttelsesdeksel	Spesifikk for hver krympematrise
Garanti	I henhold til Phoenix Contacts salgsbetingelser

Ofte stilte spørsmål - CF 500-230V Phoenix Contact

Hvordan ta i bruk CF 500?

For å ta i bruk, plasser apparatet på en flat overflate, fjern beskyttelsesdekselet etter å ha koblet fra strømmen, monter riktig krympematrise, sett på dekselet igjen, koble til fotbryteren og strømmen, og slå på bryteren. LED ready skal lyse. Utfør deretter sentrering og justering av matrisen.

Hva gjør jeg hvis LED « error » lyser?

LED error kan indikere: fotbryter sluppet for tidlig (trykk på enter og gjenta), feil ledningstverrsnitt (bruk riktig tverrsnitt), feil innstilling av presskraft (øk glidebryterposisjonen), eller feil justering av matrisen (følg oppstartprosedyren).

Hvordan justere presskraft?

Presskraften justeres med glidebryteren (posisjon 1 til 5). Flytt glidebryteren til en høyere posisjon for å øke kraften. Utfør en prøvekrymping uten kontakt, deretter med riktig kontakt. Hvis LED error blinker, øk ett hakk til den slukner, og legg deretter til et ekstra hakk for å kompensere for toleranser.

Hvordan bytte krympematrise?

Først, koble fra strømkontakten. Fjern beskyttelsesdekselet ved å skru ut skruen. Løsne skruene på øvre og nedre matrise, fjern de gamle matrisene, sett inn de nye i riktig posisjon (lite tverrsnitt foran, stort tverrsnitt bak), stram skruene uten å låse dem, og utfør sentrering og justering. Sett på riktig beskyttelsesdeksel.

Hvilke typer kontakter kan krympes?

CF 500 kan krympe: enderør (A..., AI...), TWIN-enderør (AI-TWIN), dreide kontakter (CK...), klips og flate kontakter (SCF..., SCM...), isolerte kabelsko (RCI, FCI, C-RCI, C-FCI), kabelsko (RC, FC) i henhold til DIN 46234, og rørkabelsko (standard og DIN 46235). Se håndboken for kompatible tverrsnitt.

Hvordan bruke totrinnsmodus?

Trykk på knappen Driftsmodus 2. Sett inn kontakten i matrisen og trykk første gang på fotbryteren for å feste kontakten. Slipp, sett inn ledningen, og trykk en gang til for full krymping. Matrisen åpnes automatisk etter krymping.

Hva betyr LED « Vedlikehold »?

LED Vedlikehold lyser etter omtrent 500 000 krympinger. Den indikerer at forebyggende vedlikehold anbefales. Phoenix Contact anbefaler å få utført dette vedlikeholdet av deres service for å opprettholde jevn krympekvalitet.

Hvordan nullstille stykktelleren?

Stykktelleren (6-sifret LCD-skjerm) nullstilles ved å trykke på reset-knappen. Den beholder verdien i omtrent en uke etter at strømmen er slått av. Noter verdien før nullstilling.

Hvilke sikringer skal brukes?

For modell CF 500-230V, bruk to netsikringer av type FUSE SB 1,25 A (ref. 1208801). For CF 500-120V er det sikringer på 2,5 A (ref. 1209062). Kontroller og bytt defekte sikringer etter at apparatet er frakoblet.

Hvor finner jeg referansenummer for krympematriser?

Referansenummer for krympematriser og tilhørende beskyttelsesdeksler er listet i håndbokens vedlegg. For eksempel: CF 500/DIE AI 6 (1212238) for enderør 0,25-6 mm², CF 500/COV AI 6 (1212254) for dekselet. Se matrisetabellen på side 19 i håndboken.

BRUKSANVISNING CF 500-230V Phoenix Contact

VIGTIGT: Med henblik på drift og lagring bør følgende undgås:

- fugtige eller støvede steder og

2 Beskyttelsesafdækning

3 Netkabel

4 Fodafbryder

Brugerhåndbog

2.2 Oversigt over betjeningsdele

VIGTIGT: Bør undgås i forbindelse med drift og lagring:

ADVARSEL: Fare for at komme til skade!

Den ilagte kontakt er for stor til det valgte område.

- Skub indstillingsskyderen en position opad.

ADVARSEL: Fare for at komme til skade!

ADVARSEL: Fare for at komme til skade!

Locator til spadestikmuffer og spadestik

Betegnelse Artikkelnr.

CF 500-230V 1208348

CF 500-120V 1208351

Overhold følgende anvisninger

Håndbokens målgruppe

Bruken av produktet som er beskrevet i denne håndboken retter seg kun mot:

Elektrofagfolk, eller personer opplært av elektrofagfolk, som er kjent med de gjeldende standardene og øvrige forskrifter vedrørende elektroteknikk og særlig med de aktuelle sikkerhetskonseptene.

Forklaringer til de benyttede symbolene og signalordene

Dette symbolet indikerer fare som kan medføre personskader. Overhold alle anvisninger som er merket med dette symbolet, for å unngå mulige personskader.

Det finnes tre ulike grupper av personskader som er merket med et signalord.

FARE Henvisning til en farlig situasjon som, dersom den ikke blir unngått, fører til en personskade, i verste fall med døden til følge.

ADVARSEL Henvisning til en farlig situasjon som, dersom den ikke blir unngått, kan føre til en personskade, i verste fall med døden til følge.

FORSIKTIG Henvisning til en farlig situasjon som, dersom den ikke blir unngått, kan føre til en personskade.

Dette symbolet med signalordet OBS og tilhørende tekst advarer mot handlinger som kan føre til en skade eller feilfunksjon på apparatet, apparatmiljøet eller på maskin- eller programvaren.

Dette symbolet med tilhørende tekst gir mer informasjon eller henviser til flere informasjonskilder.

Nasjonale representanter

Hvis det oppstår problemer som du ikke kan løse ved hjelp av denne dokumentasjonen, kan du henvende deg til en nasjonal representant. Adressen finner du under phoenixcontact.com.

Utgiver PHOENIX CONTACT GmbH & Co. KG,

Generelle bruksbetingelser for teknisk dokumentasjon

Phoenix Contact forbeholder seg retten til når som helst og uten foregående meddelelse å endre, korrigere og/eller forbedre den tekniske dokumentasjonen og produktene som er beskrevet i denne tekniske dokumentasjonen, så sant dette er forsvarlig overfor brukeren. Dette gjelder likeledes for endringer som tjener den teknologiske utviklingen.

Phoenix Contact er ikke forpliktet til å informere kunden som har mottatt teknisk dokumentasjon (spesielt brukerdokumentasjon) om eventuelle endringer av produktene og/eller den tekniske dokumentasjonen. Du er selv ansvarlig for å kontrollere produktenes egnethet og bruksformål i den konkrete brukssituasjonen, særlig med tanke på å overholde gjeldende standarder, lover og forskrifter. All informasjon i den tekniske dokumentasjonen formidles uten noen form for uttrykkelig, implisitt eller stilltiende garanti.

Ellers gjelder kun bestemmelsene i de aktuelle Generelle forretningsbetingelsene for Phoenix Contact, spesielt når det gjelder eventuelt mangelsansvar.

Denne håndboken, inkludert alle illustrasjoner, er opphavsrettslig beskyttet. Enhver endring av innholdet eller publisering av utdrag er ikke tillatt.

Phoenix Contact forbeholder seg retten til å søke om immaterielle rettigheter for produktidentifikasjonene for Phoenix Contact-produktene som er brukt her. Søknad om immaterielle rettigheter for disse fra tredjeparts side er forbudt.

Andre produktidentifikasjoner kan være rettslig beskyttet også når dette ikke er angitt.

Innholdsfortegnelse

1 Grunnleggende anvisninger ....7

1.1 Forskriftsmessig bruk ....7
1.2 Arbeidsplasser 8
1.3 For din sikkerhet....8

2 Beskrivelse av CF 500 9

2.1 Leveranseomfang....9
2.2 Oversikt over betjeningsdelene 9
2.3 Funksjonen til betjeningsdelene 10
2.4 Bruksområdet til CF 500....10

3 Ta CF 500 i bruk ....11

3.1 Oversikt....11
3.2 Fremgangsmåte 11

4 Betjening 15

4.1 Krympe i ett trinn....15
4.2 Krympe i to trinn....16

5 Utbedre feil 17

A 1 Bestillingsinformasjon....19
A 2 Tekniske data....21

1 Grunnleggende anvisninger

En grunnleggende forutsetning for sikker omgang med og feilfri drift av CF 500 er kjennskap til og etterlevelse av sikkerhetsanvisningene.

1.1 Forskriftsmessig bruk

ADVARSEL: CF 500 skal bare brukes til krympearbeider.

Du må bare bruke krympeinnsatser som passer til tverrsnittet (se „Krympeinnsatser og beskyttelseshetter“ på side 19).

Du må ikke føre inn kompakte metalldeler eller andre gjenstander. Dette vil ødelegge krympeinnsatsen.

Egenrådige endringer av og modifiseringer som går ut over omstilling av CF 500 er forbudt av sikkerhetsmessige grunner.

OBS: Til beregnet bruk hører også at det tas hensyn til alle anvisninger, og at man overholder de foreskrevne driftsbetingelsene.

ADVARSEL: CF 500 skal kun benyttes

- for beregnet bruk og

- i en sikkerhetsteknisk feilfri tilstand.

ADVARSEL: Alle personer som har med igangsetting, betjening og vedlikehold av CF 500 å gjøre, må være kvalifisert til disse oppgavene og følge denne brukerhåndboken nøye.

CF 500 brukes til å krympe krympekontakter i forskjellige utførelser:

- E n d e h y l s e r

- T W I N - e n d e h y l s e r

- D r e i d e k o n t a k t e r

- Flate plugghylser og flate plugger

- Isolerte kabelsko

- K a b e l s k o

- R i n g k a b e l s k o

Kun autorisert og opplært personell skal betjene CF 500.

Operatøren har et ansvar overfor tredjeparter i arbeidsområdet.

Driftsansvarlig må gjøre brukerhåndboken tilgjengelig for operatøren og forsikre seg om at han/hun har lest og forstått den.

ADVARSEL: Du må bare bruke originale krympeinnsatser og originale reservedeler fra Phoenix Contact.

1.2 Arbeidsplasser

- fuktige eller støvfylte steder, og

- steder som er utsatt for sterk varme, direkte sollys eller lave temperaturer (driftsområde: 10 °C til 40 °C.

ADVARSEL: Beskyttelseshetten er montert for operatørens sikkerhet. Den skal ikke under noen omstendighet endres på, fjernes eller omgås ved hjelp av modifiseringer.

ADVARSEL: CF 500 må bare brukes när beskyttelseshetten er montert.

Trekk ut nettpluggen før du utfører arbeider hvor beskyttelseshetten må tas av. (f.eks. justere krympeinnsatsen).

Slå av elektrocrimperen når du tar pauser i arbeidet og når den ikke er i bruk.

Av sikkerhetsgrunner kobler CF 500 seg automatisk ut när du trekker av beskyttelseshetten.

ADVARSEL: Trekk ut nettpluggen før du åpner huset.

2 Beskrivelse av CF 500

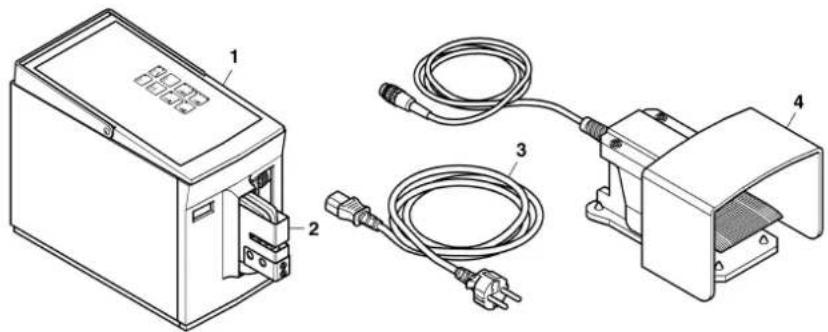

2.1 Leveranseomfang

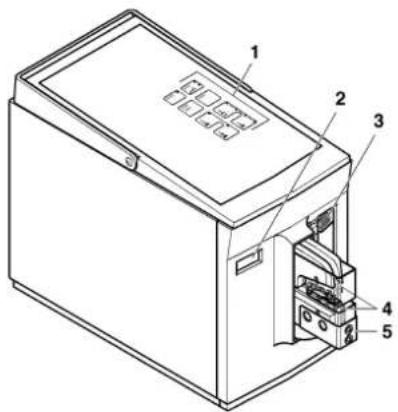

1 Betjeningsfelt Valg av betjeningsfunksjoner og visning av enhetens tilstand.
2 Stykkteller Stykktelleren registrerer hver fullførte krymping. Tellerstanden lagres i ca. én uke etter at enheten har blitt slått av.
3 Justeringsstykke Med justeringsstykket stiller du inn området der krympeformen trykkes sammen med full kraft. Hvis innsatsen støter på motstand utenfor dette området, åpnes krympetangen umiddelbart. (1 = minste område, 5 = maksimalt område.)
4 Krympeinnsats Posisjonerer krympekontakten og presser denne sammen med lederen.
5 Beskyttelseshette Beskyttelseshetten forhindrer personskader i fareområdet rundt krympeinnsatsen. CF 500 arbeider bare när beskyttelseshetten er satt skikkelig på plass.
6 Bærehåndtak Bærehåndtaket brukes til å transportere CF 500.
7 Tilkobling fotbryter Apparattilkobling for fotbryteren.
8 Strømtilførsel Apparattilkobling for strømkabelen.
9 Nettsikringer Finsikringer integrert i strømtilkoblingen (2 x).
10 Strømbryter Strømbryteren slår strømforsyningen på (I er trykket inn) eller av (O er trykket inn). Når den har blitt slått på, lyser lysdioden „ready“.
11 Fotbryter Fotbryteren aktiverer krympingen.

2.3 Funksjonen til betjeningsdelene

Lysdioden „ready“ – Viser driftsberedskapen.

Lysdioden „error“ – Viser at det oppstod en feil under krympingen eller at det foreligger en feil.

Knappen „reset“ – Stiller tellerstanden for stykktelleren tilbake til 0.

Lysdioden „Service“ – Viser at CF 500 må ved-likeholdes. Vi anbefaler å la Phoenix Contact utføre service på enheten etter 500 000 krympinger, for å sikre en jevn kvalitet på krympingene.

Knappen „Driftsmodus 2“ – Setter CF 500 til driftsmodus 2 (lysdioden lyser). I driftsmodus 2 utføres krympingen i to trinn, fordi i første trinn blir kontakten bare festet i innsatsen.

Knappen „enter“ – Slukker lysdioden „error“.

Knapper for åpningsbegrensningen – Åpningen til krympeinnsatsen kan endres ved å trykke på den øverste knappen (åpne) eller den nederste knappen (lukke). Lysdiodene viser åpningen:

- 4 lysdioder lyser: maksimal åpning

- Ingen lysdiode lyser: minimal åpning

En ny innstilling blir først virksom etter at neste krymping har blitt gjennomført.

Elektrocrimperen CF 500 brukes til å krympe krympekontakter.

Flere ulike krympeinnsatser kan brukes i maskinen og dermed kan også forskjellige typer krympekontakter med mange ulike tverrsnitt bearbeides.

CF 500 kan brukes i to forskjellige driftsmodus:

• Driftsmodus 1: Krympekontakten krympes när fotbryteren trykkes ned.
• Driftsmodus 2: Fotbryteren trykkes ned to ganger Første gang for å feste kontakten i innsatsen. Andre gang fotbryteren trykkes ned blir krympekontakten krympet.

Hvor mye presskraft som brukes kan stilles inn. Da unngår du skader på verktøyet og feilkrympinger på grunn av at kontakter har blitt lagt inn feil.

Ved hjelp av noen enkle knappetrykk kan åpningen til krympeinnsatsen endres.

En skyvbar Locator, som posisjonerer kontaktene rett under krympestempelet, kan monteres for å gi en mer eksakt krymping.

Tilgjengelige krympeinn-satser

Tilgjengelige krympeinnsatser er ført opp i bestillingsinformasjonen „Krympeinnsatser og beskyttelseshetter“ på side 19. Hver krympeinnsats er tilordnet en beskyttelseshette med formtilpasset innføringsåpning.

3 Ta CF 500 i bruk

3.1 Oversikt

Før du tar elektrocrimperen i bruk, må du gjennomføre følgende trinn:

• Plassere CF 500
• Ta av beskyttelseshetten
• Montere krympeinnsatsen
• Sette på beskyttelseshetten
• Koble til og slå på CF 500
  – Sentrere krympeinnsatsene
• Justere krympeinnsatsen
• Gjøre klar til drift
• Stille inn optimal presskraftstart
• Stille inn optimal åpning

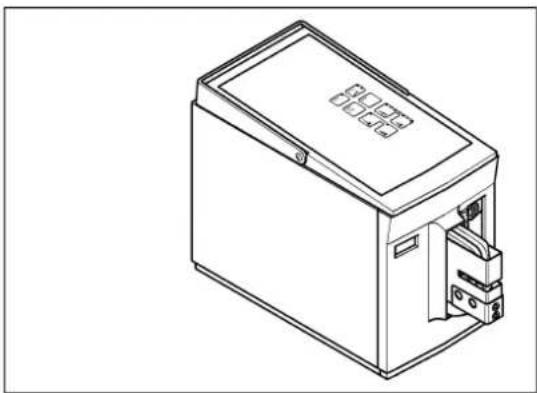

3.2 Fremgangsmåte

OBS: Installasjonsstedet må være jevnt og vannrett.

OBS: Ved drift og lagring må du unngå: - fuktige eller støvfylte steder, og - steder som er utsatt for sterk varme, direkte sollys eller lave temperaturer (driftsområde: 10 °C ... 40 °C).

Ta av beskyttelseshetten

OBS: Vær oppmerksom på monteringsposisjonen: - Lite tverrsnitt foran - Stort tverrsnitt bak

• Sett inn nedre krympeinnsats (1).
• Trekk skruen (2) løst til.
• Sett inn øvre krympeinnsats (3).
  • Trekk skruen (4) løst til.

Sette på beskyttelseshetten

- Sett inn sikkerhetsstiften (1) i den nedre krympeinnsat-sen og skyv inn beskyttelseshetten (2) til du merker at den går i lås.

ADVARSEL: CF 500 må bare brukes när be- skyttelseshetten er montert.

OBS: Hvis beskyttelseshetten ikke er satt på eller er satt feil på, brytes strømforsyningen til CF 500.

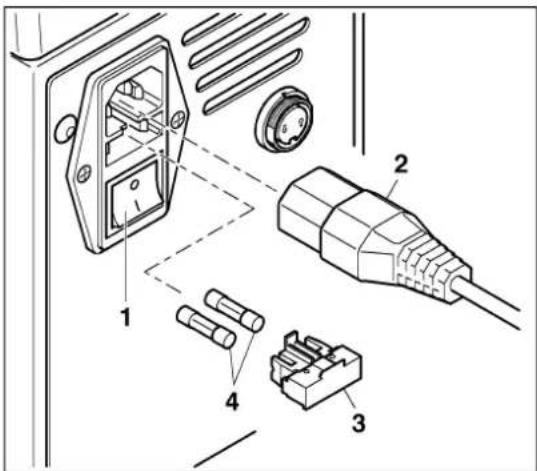

Koble til og slå påCF 500

- Koble fotbryteren (1) til fotbrytertilkoblingen.

OBS: CF 500 finnes i to varianter: for 230 V og 120 V. Pass på at du bruker riktig nettdel (se typeskiltet).

• Koble nettpluggen (2) til strømtilkoblingen og den jordede pluggen (3) til stikkontakten.
• Slå på CF 500 med strømbryteren (4) (trykk på l). Lysdioden „ready“ lyser (5).

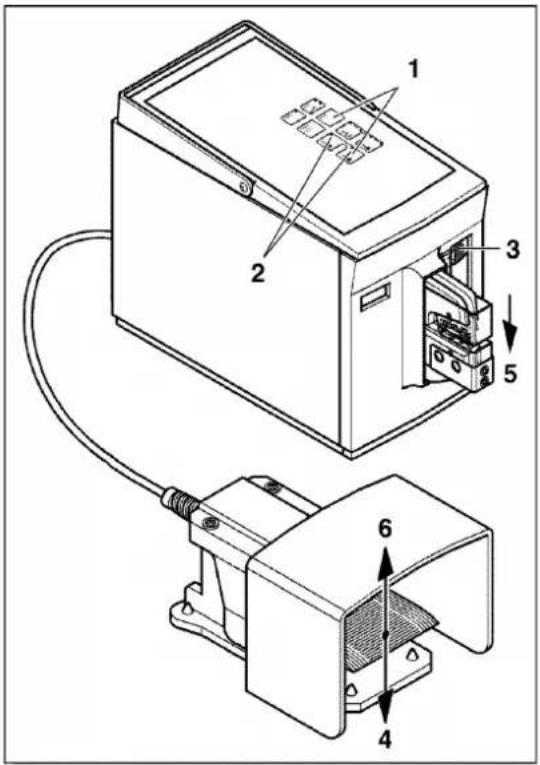

Sentrere krympeinnsatsene

OBS: Boringene til krympeinnsatsene har litt klaring mot festeskruene. I tillegg må du sentrere og justere krympeinnsatsene.

• Trykk på knappene „Driftsmodus 2“ + „enter“ samtidig (1).
• Lysdiodene for knappene „Driftsmodus 1 + 2“ blinker (2).
  • Skyv justeringsstykket (3) til stilling 1.

OBS: Ikke slipp fotbryteren før krympeinnsat- sen er lukket. Ellers åpnes denne automatisk, justeringsmodusen avsluttes og lysdioden „error“ lyser.

• Trykk på fotbryteren (4) og hold den trykket.
• Krympeinnsatsen (5) lukkes sakte til den møter motstand og sentreres.
• Slipp fotbryteren (6).

Justere krympeinnsatsen

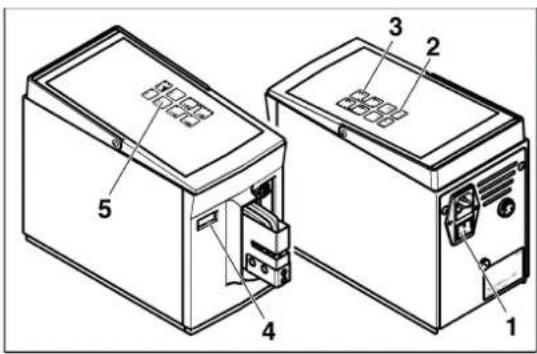

Gjøre klar til drift

• Koble til nettpluggen (1).
• Slå på strømbryteren (2) (trykk på I). Lysdioden „ready“ lyser (3).
• Trykk på fotbryteren (4).
• Krympeinnsatsen (5) åpnes automatisk. Slipp fotbryteren (6). Lysdioden „error“ lyser (7).
• Trykk på knappen „enter“ (8). CF 500 er driftsklar.

OBS: Driftsmodus 2 er innstilt. Kontroller alltid driftsmodusen før bruk.

Stille inn optimal presskraftstart (1 ... 5)

• Skyv justeringsstykket (1) til stilling 1.
- Still inn „Driftsmodus 1“ med knappen.
- Trykk på fotbryteren. En krymping uten innlagt krympekontakt blir gjennomført. Hvis lysdioden „error“ lyser, må du kontrollere justeringen av krympeinnsatsene (se side 13).
- Legg inn leder og krympekontakt.

OBS: Sørg for riktig tverrsnitt.

Stille inn optimal åpning

• Trykk på den øverste knappen til alle fire lysdiodene lyser. Den maksimale åpningen er stilt inn.
  • Gjennomfør krympingen.

OBS: Innstillingsendringene begynner først å virke etter neste krymping.

• Hvis åpningen er for stor, trykker du på den nederste knappen, slik at bare tre lysdioder lyser.
  • Gjennomfør krympingen.
• Gjenta prosessen til den optimale åpningen er stilt inn.

4 Betjening

• Trykk på fotbryteren (3) til krympeinnsatsen er helt lukket (4).
• Krympeinnsatsen (5) åpnes automatisk, slipp fotbryteren (6).
  • Ta ut krympekontakten med krympet leder (7)

OBS: Hvis det oppstår en feil under krympingen, lyser lysdioden „error“ (se side 17).

Sette ut av drift

• Les av stykktelleren (1) ved behov.
• Slå av CF 500 med strømbryteren (2) (trykk på 0).

4.2 Krympe i to trinn

• Legg lederen (1) inn i krympekontakten.
- Trykk på fotbryteren (2) til krympeinnsatsen er helt lukket (3).
- Krympeinnsatsen (4) åpnes automatisk, slipp fotbryteren (5).
• Ta ut krympekontakten med krympet leder (6)

OBS: Hvis det oppstår en feil under krympingen, lyser lysdioden „error“ (se side 17).

Sette ut av drift

• Les av stykktelleren (1) ved behov.
• Slå av CF 500 med strømbryteren (2) (trykk på 0).

5 Ut bed re fe il

For denne feilen finnes det følgende årsaker:

– Fotbryteren ble sluppet for tidlig
- Feil tverrsnitt valgt
- Presskraftstarten er stilt inn feil (1 ... 5)
- Krympeinnsatsen er ikke riktig justert

Fotbryteren ble sluppet for tidlig

Hvis fotbryteren slippes for tidlig, åpnes krympeinnsatsen umiddelbart til utgangsstillingen.

• Trykk på knappen „enter“.
  Lysdioden „error“ slukker.
  • Gjenta krympingen.

Feil tverrsnitt valgt

Hvis du legger inn en for stor krympekontakt eller andre uegnede gjenstander, avbrytes krympingen på grunn av overbelastning og krympeinnsatsen åpnes umiddelbart til utgangsstillingen.

• Trykk på knappen „enter“.
  Lysdioden „error“ slukker.
  • Gjenta krympingen med riktig tverrsnitt.

Presskraftstarten er stilt inn feil (1 ... 5)

Kontakten som ble lagt inn er for stor for det valgte området.

• Skyv justeringsstykket en stilling oppover.
• Trykk på knappen „enter“.
  Lysdioden „error“ slukker.
• Gjenta krympingen til presskraften er optimalt innstilt.

Trekk ut nettpluggen før du åpner beskyttelseshetten.

• Slå av CF 500 med strømbryteren (1) (trykk på 0).
• Trekk ut nettpluggen (2).
• Skru ut skruen (3).
• Trekk av beskyttelseshetten (4).
  • Løsne skruene (5).
  • Gjennomfør trinnene for igangsetting (se kapittel 3).

• Ingen strømtilførsel
• Nettsikring defekt

Ingen strømtilførsel

• Sjekk om nettpluggen er koblet til nettilkoblingen til CF 500, og om det jordede støpselet er koblet til stikk-kontakten.
• Kontroller at strømforsyningen i stikkontakten er i orden.

A 1 Bestillingsinformasjon

Elektrocrimper

Beskrivelse TypeArtikkelnr.
Elektrocrimper 230 V CF 500-230V 1208348
Elektrocrimper 120 V CF 500-120V 1208351
Nettsikring for CF 500-230V FUSE SB 1,25 A 1208801
Nettsikring for CF 500-120V	FUSE SB 2,5 A	1209062

Krympeinnsatser og beskyttelseshetter

CF 500/DIE AI 6Artikkelnr. 1212238	CF 500/COV AI 6Artikkelnr.1212254		CF 500/DIE AI 25Artikkelnr. 1212239	CF 500/COV ^1 Artikkelnr. 1212250

CF 500/DIE RCI 6Artikkelnr. 1212240 Artikkelnr. 1212255 Artikkelnr. 1212263 For isolerte kabelsko (RCI, FCI, ...) 0,5 ... 6 mm2 For isolerte kabelsko (RCI, FCI, ...) 0,14 ... 1,0 mm2		CF 500/DIE RCI 1,5Artikkelnr. 1212255
CF 500/DIE RCI 6-1Artikkelnr. 1212691 Artikkelnr. 1212255 Artikkelnr. 1212692For isolerte kabelsko (C-RCI, C-FCI, ...) 0,5 ... 6 mm2,asymmetrisk krympeform, også egnet for isolerte flateplugghylser med metallisk isolasjonsstøtte.		CF 500/DIE SR 6-2Artikkelnr. 1212255For solarkontakter 2,5 ... 6 mm2
CF 500/DIE RC 10Artikkelnr. 1212244 Artikkelnr. 1212252 Artikkelnr. 1212257For kabelsko iht. DIN 46234 (RC, FC,...), 0,5 ... 10 mm2		CF 500/DIE RC 16Artikkelnr. 1212250For kabelsko iht. DIN 46234, (RC, FC,...), 16 mm2
CF 500/DIE RCT 2,5Artikkelnr. 1212243 Artikkelnr. 1212253 Artikkelnr. 1212245For ringkabelsko, 0,34 ... 2,5 mm2		CF 500/DIE RCT 10-12)4 mm2 5/36 mm2 6,5/3,810 mm2 7/4,5For ringkabelsko (standard) 4 ... 10 mm2
CF 500/DIE RCT 10-2Artikkelnr. 12122462)For ringkabelsko iht. DIN 46235, 4 ...10 mm2	CF 500/COV RC 10Artikkelnr. 1212252 Artikkelnr. 1212256For ringkabelsko (spesial), 4 ... 10 mm2	CF 500/DIE RCT 10-32)4 mm2 5/36 mm2 6/410 mm2 8/5For ringkabelsko (spesial), 4 ... 10 mm2

1) CF 500 - Beskyttelseshette uten utsparing
2) ∅ u/i (diameter utvendig/innvendig, i millimeter), basert på tverrsnittet til kabelskoen

Locator for flate plugghylser og flate plugger

En skyvbar Locator, som posisjonerer kontaktene rett under krympestempelet, kan monteres for å gi en mer eksakt krymping.

Type Artikel

nr.

CF 500/LOC SCF 6,3/6

1212247 Flate plugghylser (SCF...) opp til 6,3 mm bredde

Krympekontakter Innsats Beskyttelseshette

CF 500/DIE SC 6 CF 500/COV SC

CF 500/LOC SCF 4,8/2,5

1212248 Flate plugghylser (SCF...) opp til 4,8 mm bredde

1212249 Flate plugghylser (SCF...) opp til 2,8 mm bredde og 5 m ml e n g d e

3 Idrifttagande av CF 500 ....11

Montering av crimpinsats

Centrering av crimpinsatser

Crimpning av crimpkontakt

• Centrera crimpkontakten (1) på den undre crimpinsat-sen.
• Lägg in ledaren (2) i crimpkontakten.

Crimpning av crimpkontakt
