Produkttype	Elektrisk crimpmaskine
Mærke	Phoenix Contact
Model	CF 500-230V
Forsyningsspænding	230 V / 50 Hz
Optagen effekt	160 VA
Maksimal presskraft	10 kN
Pressetid	< 1 s
Mål (L x H x D)	140 mm x 220 mm x 320 mm
Vægt af basisenhed	10 kg
Vægt af fodkontakt	1,2 kg
Display	Genindstillelig 6-cifret LCD-stykketæller
Driftstilstande	1 trin (fuld crimpning) / 2 trin (fastspænding efterfulgt af crimpning)
Driftstemperaturområde	10 °C til 40 °C
LED-indikatorer	Ready, Error, Service, Mode 1, Mode 2
Sikkerhed	Beskyttelsesdæksel med automatisk afbrydelse
Tilsigtet anvendelse	Crimpning af crimpbare kontakter (endestykker, TWIN, drejede kontakter, klips, isolerede kabelsko, rørkabelsko osv.)
Crimpmatrice	Udskiftelig, centrering og justering mulig
Justering af presskraft	Skydekontakt 1 til 5
Justering af matriceåbning	Via trykknapper med LED-indikator (4 LED)
Anbefalet vedligeholdelse	Efter 500.000 crimpninger af Phoenix Contact
Net sikringer	2 x 1,25 A (type FUSE SB 1,25 A)
Tilslutning af fodkontakt	Ja
Tilgængelige tilbehør	Positioneringsværktøj til klips og flade stik
Beskyttelsesdæksel	Specifikt til hver crimpmatrice
Garanti	I henhold til Phoenix Contacts salgsbetingelser

Ofte stillede spørgsmål - CF 500-230V Phoenix Contact

Hvordan tages CF 500 i brug?

For at tage den i brug: Placer maskinen på en plan overflade, fjern beskyttelsesdækslet efter at have frakoblet netspændingen, monter den passende crimpmatrice, sæt dækslet på, tilslut fodkontakten og netspændingen, og tænd derefter for afbryderen. LED'en ready skal lyse. Udfør derefter centrering og justering af matricen.

Hvad gør man, hvis LED'en 'error' lyser?

LED'en error kan indikere: fodkontakten blev sluppet for tidligt (tryk på enter og gentag), forkert trådtværsnit (brug det korrekte tværsnit), forkert indstilling af presskraft (øg skydekontaktens position), eller forkert justering af matricen (følg ibrugtagningsproceduren).

Hvordan justeres presskraften?

Presskraften justeres via skydekontakten (position 1 til 5). Flyt skydekontakten til en højere position for at øge kraften. Udfør en prøvecrimpning uden kontakt, derefter med den korrekte kontakt. Hvis LED'en error blinker, øg med et trin, indtil den slukker, og tilføj derefter et ekstra trin for at kompensere for tolerancer.

Hvordan skiftes crimpmatricen?

Først skal du frakoble netstikket. Fjern beskyttelsesdækslet ved at skrue skruen af. Løsn skruerne på den øvre og nedre matrice, fjern de gamle matricer, anbring de nye med korrekt placering (lille tværsnit foran, stort tværsnit bagved), spænd skruerne uden at blokere dem, og udfør derefter centrering og justering. Sæt det passende beskyttelsesdæksel på igen.

Hvilke typer kontakter kan crimpes?

CF 500 kan crimpe: endestykker (A..., AI...), TWIN-endestykker (AI-TWIN), drejede kontakter (CK...), klips og flade stik (SCF..., SCM...), isolerede kabelsko (RCI, FCI, C-RCI, C-FCI), kabelsko (RC, FC) ifølge DIN 46234, og rørkabelsko (standard og DIN 46235). Se manualen for kompatible tværsnit.

Hvordan bruges totrinstilstanden?

Tryk på tasten Driftstilstand 2. Indsæt den kontakt, der skal crimpes, i matricen, og tryk første gang på fodkontakten for at fastspænde kontakten. Slip, indsæt ledningen, og tryk derefter en anden gang for at udføre den fulde crimpning. Matricen åbner automatisk efter crimpningen.

Hvad betyder LED'en 'Service'?

LED'en Service lyser efter cirka 500.000 crimpninger. Den indikerer, at forebyggende vedligeholdelse anbefales. Phoenix Contact anbefaler at få denne vedligeholdelse udført af deres service for at opretholde en konstant crimpekvalitet.

Hvordan nulstilles stykketælleren?

Stykketælleren (6-cifret LCD-skærm) nulstilles ved at trykke på reset-tasten. Den bevarer sin værdi i cirka en uge efter strømafbrydelse. Notér værdien, før du nulstiller.

Hvilke sikringer skal bruges?

Til model CF 500-230V skal der bruges to netsikringer af typen FUSE SB 1,25 A (reference 1208801). Til CF 500-120V er det sikringer på 2,5 A (reference 1209062). Kontroller og udskift defekte sikringer efter at have frakoblet maskinen.

Hvor finder man referencerne til crimpmatricer?

Referencerne til crimpmatricer og tilhørende beskyttelsesdæksler er listet i manualens appendiks. For eksempel: CF 500/DIE AI 6 (1212238) til endestykker 0,25-6 mm², CF 500/COV AI 6 (1212254) til dækslet. Se matricetabellen på side 19 i manualen.

BRUGSANVISNING CF 500-230V Phoenix Contact

Denne manual gælder for:

Betegnelse Bestill.nr.

CF 500-230V 1208348

CF 500-120V 1208351

Overhold venligst følgende anvisninger

Manualens målgruppe

Produktanvendelsen, som beskrives i denne håndbog, henvender sig udelukkende til elektrofagfolk eller personer, som er blevet undervist af elektrofagfolk, som er fortrolige med de gældende standard og andre forskrifter vedrørende elektroteknik og især med de pågældende sikkerhedskoncepter.

Forklaringer til de anvendte symboler og signalord

Dette symbol kendetegner farer, der kan medføre personskade. Overhold alle anvisninger, der er kendetegnet med dette symbol, for at undgå mulige personskader.

Der findes tre forskellige grupper af personskader, der er kendetegnet med et signalord.

FARE Henviser til en farlig situation, der – hvis den ikke undgås – medfører personskade eller død.

ADVARSEL Henviser til en farlig situation, der – hvis den ikke undgås – kan medføre personskade eller død.

FORSIGTIG Henviser til en farlig situation, der – hvis den ikke undgås – kan medføre kvæstelse.

Dette symbol med signalordet VIGTIGT og den dertil hørende tekst advarer imod handlinger, der kan medføre beskadigelse eller dysfunktion af apparatet, dets omgivelser eller hard- eller softwaren.

Dette symbol og den dertil hørende tekst formidler yderligere oplysninger eller henviser til videregående informationskilder.

Sådan kan du komme i kontakt med os

Internet

Aktuelle informationer om produkter fra Phoenix Contact og om vores generelle forretningsbetingelser finder du på internettet under: phoenixcontact.com.

Sørg for, at du altid arbejder med den aktuelle dokumentation.

Den kan downloades på følgende adresse:

Ret venligst henvendelse til filialen i dit eget land i forbindelse med problemer, som du ikke kan løse ved hjælp af denne manual.

Adressen kan du finde på phoenixcontact.com.

Udgiver PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8

32825 Blomberg

GERMANY

Hvis du har idéer og forslag til forbedringer med hensyn til indholdet og udformningen af denne manual, modtager vi med glæde dine forslag på:

[e-mail]

Generelle brugerbetingelser for teknisk dokumentation

Phoenix Contact forbeholder sig til enhver tid ret til uden varsel at ændre, korrigere og/eller forbedre den tekniske dokumentation og de i den tekniske dokumentation beskrevne produkter. Dette gælder ligeledes ændringer, der er til gavn for det tekniske fremskridt.

Modtagelse af teknisk dokumentation (især af brugerdokumentation) er ingen begrundelse for yderligere informationspligt fra Phoenix Contact om eventuelle ændringer på produkter og/eller teknisk dokumentation. Man er selv ansvarlig for at kontrollere produkternes egnethed og anvendelsesformål i den konkrete applikation, især med henblik på at de gældende standarder og love følges. Samtlige oplysninger i den tekniske dokumentation gives uden enhver form for udtrykkelig, underforstået eller stiltiende garanti.

I øvrigt gælder udelukkende bestemmelserne i de aktuelle generelle forretningsbetingelser for Phoenix Contact, især i forbindelse med evt. garantihaeftelse.

Denne manual inklusive samtlige af de deri indeholdte afbildninger er ophavsretligt beskyttet. Enhver ændring i indholdet eller offentliggørelse af uddrag er forbudt.

Phoenix Contact forbeholder sig ret til at anmelde egne ejendomsrettigheder over de her anvendte produktkendetegn for Phoenix Contact-produkter. Anmeldelse af ejendomsrettigheder over disse af tredjepart er forbudt.

Andre produktkendetegn kan være beskyttet ved lov, også hvis de ikke er mærket således.

Indholdsfortegnelse

1 Grundlæggende anvisninger ....7

1.1 Bestemmelsesmæssig anvendelse....7
1.2 Arbejdspladser 8
1.3 For din sikkerhed....8

2 Beskrivelse af CF 500 9

2.1 Leveringsomfang....9
2.2 Oversigt over betjeningsdele....9
2.3 Betjeningsdelenes funktion ....10
2.4 Anvendelsesområde for CF 500....10

3 CF 500 Ibrugtagning ....11

3.1 Oversigt....11
3.2 Fremgangsmåde 11

4 Betjening 15

4.1 Krympning i ét trin....15
4.2 Krympning i to trin....16

5 Afhjælpning af fejl 17

5.1 LED'en „error" lyser 17
5.2 CF 500 kan ikke slås til....18

A Bilag....19

A 1 Bestillingsdata....19
A 2 Tekniske data....21

1 Grundlæggende anvisninger

Det at være bekendt med og overholde sikkerhedsanvisningerne er en grundlæggende forudsætning for en sikker omgang med og en fejlfri drift af CF 500.

1.1 Bestemmelsesmæssig anvendelse

ADVARSEL: CF 500 er udelukkende beregnet til krympearbejde

Du må kun anvende pressekæber med dertil passende tværsnit (se „Pressekæber og beskyttelsesafdækninger“ på side 19).

Du må under ingen omstændigheder indføre massive metaldele eller andre genstande. Herved ødelægges pressekæben.

Ombygninger på eget initiativ, som går ud over eftermontering og ændringer på CF 500, er forbudt af sikkerhedsmæssige årsager.

VIGTIGT: Overholdelse af alle anvisninger og foreskrevne driftsbetingelser hører med til den bestemmelsesmæssige anvendelse.

ADVARSEL: CF 500 må udelukkende anvendes

- i henhold til den bestemmelsesmæssige anvendelse og - i en sikkerhedsteknisk perfekt tilstand.

ADVARSEL: Alle personen der har med ibrugtagning, betjening og vedligeholdelse af CF 500 at gøre, skal være tilsvarende kvalificeret og overholde anvisningerne i denne brugervejledning nøje.

CF 500 er beregnet til presning af krympekontakter i forskellige udførelser:

- Term i n a l r ø r

- TWIN-terminalrør

- D r e j e d e k o n t a k t e r

- Spadestikmuffer og spadestik

- Isolerede kabelsko

- K a b e l s k o

- Rørkabelsko

Yderligere krympekontakter på forespørgsel.

Autoriserede brugere

Det er kun autoriserede og skolede brugere, der må arbejde på CF 500.

Brugeren er ansvarlig i forhold til uvedkommende på arbejdsområdet.

Indehaveren skal stille brugervejledningen til rådighed for brugeren og forsikre sig om, at brugeren har læst og forstået den.

ADVARSEL: Anvend kun originale pressekæber og originale reservedele fra Phoenix Contact.

1.2 Arbejdspladser

- steder udsat for høj varme, direkte sol eller lave temperaturer (driftsområde: 10 °C til 40 °C).

VIGTIGT: Hæld ikke væske på CF 500.

Udsæt ikke CF 500 for stærke rystelser eller stød.

1.3 For din sikkerhed

ADVARSEL: Beskyttelsesafdækningen er sat på med henblik på brugerens sikkerhed.

Den må under ingen omstændigheder ændres, fjernes eller omgås via ombygninger.

ADVARSEL: CF 500 må kun anvendes, när beskyttelsesafdækningen er sat på.

Træk netstikket ud inden ethvert arbejde, hvor beskyttelsesafdækningen skal tages af (f.eks. justering af pressekæben).

Sluk for den elektroniske krympetang i arbejdspauserne og når den ikke er i brug.

Af sikkerhedsårsager slukkes CF 500 automatisk, när du trækker beskyttelsesafdækningen af.

ADVARSEL: Træk netstikket ud, inden du åbner huset.

2 Beskrivelse af CF 500

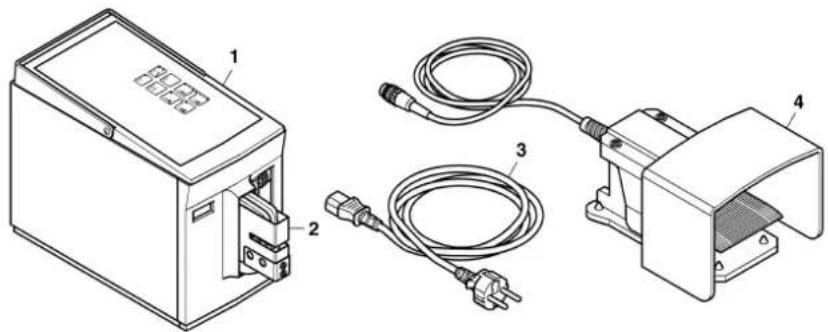

2.1 Leveringsomfang

1 Betjeningspanel Valg af betjeningsfunktioner og visning af apparatets tilstande.
2 Styktæller Styktælleren registrerer næsten hver fuldført krympning. Tællerstanden forbliver gemt ca. en uge, efter at apparatet er blevet slukket.
3 Indstillingsskyder Indstillingsskyderen indstiller det område, hvor pressekæben bliver trykket sammen med fuld kraft. Hvis kæben støder på modstand uden for dette område, åbnes krympetangen med det samme. (1 = minimalt område, 5 = maksimalt område.)
4 Pressekæbe Positionerer krympekontakten og presser denne sammen med ledningen.
5 Beskyttelsesafdækning Beskyttelsesafdækningen forhindrer kvæstelser i fareområdet omkring pressekæben. CF 500 arbejder kun, när beskyttelsesafdækningen er sat ordentligt i.
6 Bæregreb Bæregrebet er beregnet til transport af CF 500.
7 Tilslutning fodafbryder Apparattilslutning til fodafbryder
8 Nettilslutning Apparattilslutning til netkablet.
9 Netsikringer Finsikringer indbygget i nettilslutningen (2 x).
10 Netafbryder Netafbryderen kobler strømforsyningen til (I trykket ned) eller fra (O trykket ned). Når der er blevet tændt, lyser LED'en „ready“.
11 Fodafbryder Fodafbryderen udløser krympningen.

2.3 Betjeningsdelenes funktion

LED'en „ready“ – viser driftsberedskab.

error

LED'en „error“ –viser, at krympningen var fejlagtig, eller at der foreligger en fejl.

Tasten „reset“ – sætter styktællerens tællerstand tilbage på 0.

Tryk på „enter“-tasten, så slukker LED'en, og du kan fortsætte med krympningen.

Tasten „driftsform 1“ – skifter til CF 500 driftsform 1 (LED'en lyser). I driftsform 1 sker krympningen i ét trin.

LED'en „Service“ –viser, at CF 500 skal isand-sættes. Vi anbefaler, at man får foretaget service hos Phoenix Contact efter 500.000 krympninger for at sikre, at krympningerne bibeholder den samme kvalitet.

Tasten „driftsform 2“ – sætter CF 500 i driftsform 2 (LED'en lyser). I driftsform 2 sker krympningen i to trin, eftersom det første trin kun består i fastgøring af kontakten i kæben.

Taster til åbningsbegrænsning – Ved at trykke på den øverste tast (åbning) eller den nederste tast (lukning) kan pressekæbens åbning ændres. LED'erne viser åbningen:

- 4 LED'er lyser: maksimal åbning - ingen LED lyser: minimal åbning

En fornyet indstilling får først effekt, efter den første krympning er blevet udført.

2.4 Anvendelsesområde for CF 500

Den elektriske krympetang CF 500 er beregnet til presning af krympekontakter.

Ved at anvende pressekæber kan krympekontakter af forskellig art forarbejdes på et stort tværsnitsområde.

CF 500 kan anvendes i to forskellige driftsformer:

• Driftsform 1: Krympekontakten presses, när der trykkes på fodafbryderen.
• Driftsform 2: Der trykkes to gange på fodafbryderen. Første gang for at fastgøre den kontakt, der er lagt ind, i pressekæben. Når der trykkes anden gang på fodafbryderen, bliver krympekontakten presset.

Anvendelsen af pressekraft kan indstilles. Herved undgås det, at værktøjet beskadiges, og at der opstår fejlkrympninger via kontakter, som er lagt forkert ind.

Pressekæbernes åbningslængde kan ændres blot ved at trykke på tasten.

Med henblik på præcis krympning kan der monteres en forskydelig locator, som positionerer kontakterne lige under krympestemplet.

Leverbare pressekæber

De leverbare pressekæber er opført under bestillingsdataene „Pressekæber og beskyttelsesafdækninger“ på side 19. Der er en beskyttelsesafdækning med indføringsslids med præcis pasform for hver pressekæbe.

3 CF 500 Ibrugtagning

3.1 Oversigt

For at kunne tage den elektriske krympetang i brug skal du udføre følgende trin:

• Opstilling af CF 500
• Afmontering af beskyttelsesafdækningen
• Montering af pressekæben
• Påsætning af beskyttelsesafdækningen
• Tilslutning og opstart af CF 500
• Centrering af pressekæberne
• Justering af pressekæben
• Klargøring til driftsberedskab
• Indstilling af optimal pressekraft-opstart
• Indstilling af optimal åbningslængde

3.2 Fremgangsmåde

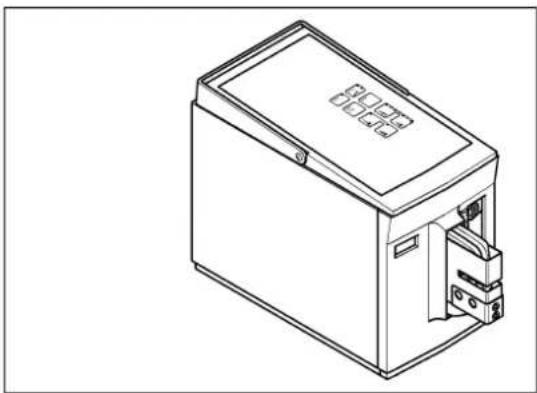

VIGTIGT: Opstillingsstedet skal være lige og vandret.

• fugtige eller støvede steder og
• steder udsat for høj varme, direkte sol eller lave temperaturer (driftsområde: 10 °C ... 40 °C).

Afmontering af beskyttelsesafdækning

Træk netstikket ud, inden du fjerner beskyttelsesafdækningen.

• Skru skruen (1) af.
• Træk beskyttelsesafdækningen (2) af.

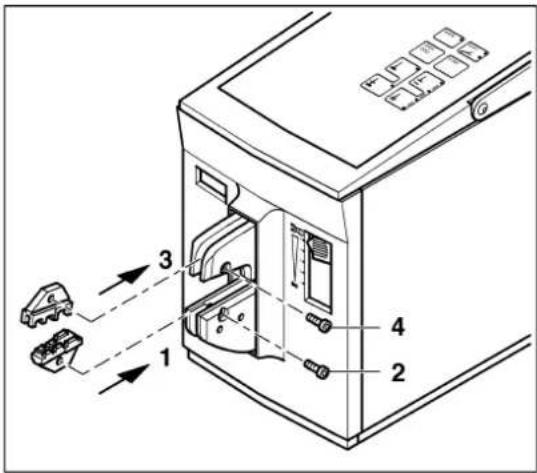

Montering af pressekæbe

VIGTIGT: Vær opmærksom på monteringsområdet:

– Lille tværsnit fortil

- Stort tværsnit bagtil

• Sæt den nederste pressekæbe (1) i.
  • Skru skruen (2) løst i.
• Sæt den øverste pressekæbe (3) i.
• Skru skruen (4) løst i.

Sæt beskyttelsesafdækningen på

- Sæt sikkerhedsdornen (1) i den nederste pressekæbe og skub beskyttelsesafdækningen (2) i, indtil den mærkbart går i indgreb.

ADVARSEL: CF 500 må kun anvendes med påsat beskyttelsesafdækning.

VIGTIGT: En beskyttelsesafdækning, som ikke er sat på eller er sat forkert på, afbryder strømforsyningen til CF 500.

Tilslutning og opstart af CF 500

- Tilslut fodafbryderen (1) på fodafbrydertilslutningen.

VIGTIGT: CF 500 findes i to varianter til 230 V og 120 V. Sørg for at have den rigtige nettislutning (se typeskilt).

• Tilslut netstikket (2) i nettilslutningen og sikkerhedsstikket (3) i stikdåsen.
• Tænd CF 500 med netafbryderen (4) (tryk på l). LED'en lyser „ready“ (5).

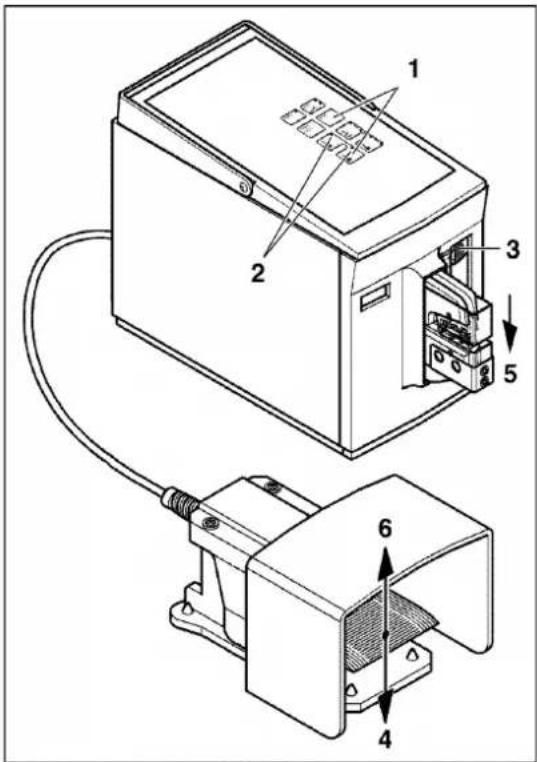

Centrering af pressekæberne

VIGTIGT: Boringerne i pressekæberne har et vist spillerum til fastgørelsesskruerne. Derfor skal du centrere og justere pressekæberne.

• Tryk samtidig på tasterne „driftsform 2“ + „enter“ (1).
• LED'erne i tasterne „driftsform 1 + 2“ blinker (2).
• Skub indstillingsskyderen (3) i position 1.

VIGTIGT: Slip først fodafbryderen, når presse-kæben er lukket. Ellers åbner denne automatisk, justeringsmodus afsluttes, og LED'en „error“ lyser.

• Tryk på fodafbryderen (4) og hold den nede.
• Pressekæben (5) lukker langsomt, indtil den støder på modstand, hvorpå den centreres.
• Slip fodafbryderen (6).

Justering af pressekæbe

ADVARSEL: Fare for at komme til skade! Træk netstikket ud, inden du fjerner beskyttelsesafdækningen.

• Sluk CF 500 med netafbryderen (1) (tryk på 0).
• Træk netstikket (2) ud.
• Skru skruen (7) af.
• Træk beskyttelsesafdækningen (3) af.
• Kontrollér om pressekæberne er centreret, efterjuster dem evt. (4).
• Skru skruen (5) fast.
• Sæt beskyttelsesafdækningen (6) på og skru skruen (7) fast.

Klargøring til driftsberedskab

• Tilslut netstikket (1).

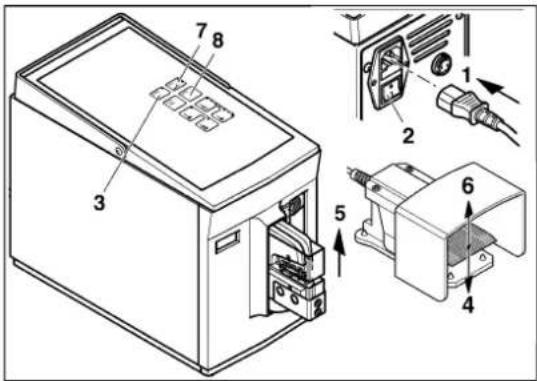

• Tænd for netafbryderen (2) (tryk på I). LED'en „ready“ lyser (3).
• Tryk på fodafbryderen (4).
• Pressekæben (5) åbner automatisk, slip (6) fodafbryderen. LED'en „error“ lyser (7).
• Tryk på „enter“-tasten (8). CF 500 er driftsklar.

VIGTIGT: Driftsform 2 er indstillet. Kontrollér driftsformen inden enhver anvendelse.

Indstil den optimale startpressekraft (1 ... 5)

• Skub indstillingsskyderen (1) i position 1.
• Indstil med tasten „driftsform 1“.
• Tryk på fodafbryderen. Der udføres krympning, uden at der er monteret nogen krympekontakt. Hvis LED'en „error“ lyser, skal justeringen af pressekæberne kontrolleres (se side 13).
• Sæt ledning og krympekontakt i.

VIGTIGT: Sørg for at have det rigtige tværsnit.

• Tryk på fodafbryderen.
• Hvis LED'en „error“ lyser, skal indstillingsskyderen skydes en position op.
• Tryk på „enter“-tasten.
• Gentag proceduren, indtil LED'en „error“ ikke længere lyser.
• For at udligne eventuelle materialetolerancer skal indstillingskyderen skydes endnu en position opad.

Indstilling af optimal åbningslængde

• Tryk på den øverste tast, indtil alle fire LED'er lyser. Den maksimale åbningslængde er indstillet.
• Udfør krympning.

VIGTIGT: De ændrede indstillinger får først effekt efter den første krympning.

• Når åbningslængden er for stor, skal der trykkes på den nederste tast, så der kun lyser tre LED'er.
• Udfør krympning.
• Gentag proceduren, indtil den optimale åbningslængde er indstillet.

4 Betjening

4.1 Krympning i ét trin

Indstilling af driftsform 1

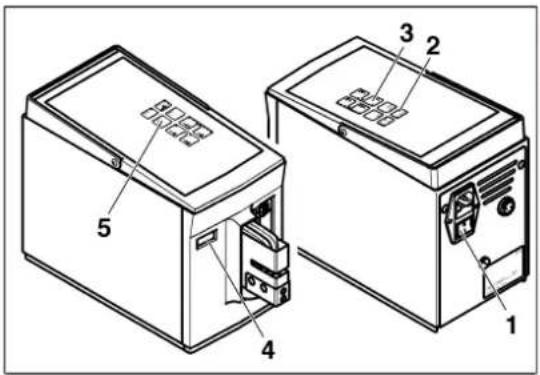

• Slå CF 500 til med netafbryderen (1) (tryk på I). LED'en „ready“ lyser (2).
• Tryk på tasten „driftsform 1“ (3).
• Aflæs styktælleren (4) ved behov og nulstil den med tasten „reset“ (5).

Krympning af krympekontakt

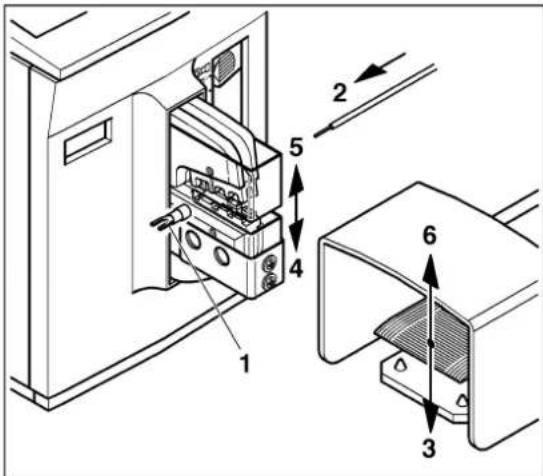

• Centrer krympekontakten (1) på den nederste pressekæbe.
  • Læg ledningen (2) ind i krympekontakten.

VIGTIGT: Vær opmærksom på, om tværsnittet er korrekt.

• Tryk på fodafbryderen (3), indtil pressekæben er helt lukket (4).
• Pressekæben (5) åbner automatisk, slip fodafbryderen (6).
• Tag krympekontakten med den krympede ledning (7) af

VIGTIGT: Når forekommer er en fejlagtig krympning, lyser LED'en „error“ (se side 17).

Ud-af-drifttagning

• Aflæs styktælleren (1) ved behov.
  • Slå CF 500 fra med netafbryderen (2) (tryk på 0).

4.2 Krympning i to trin

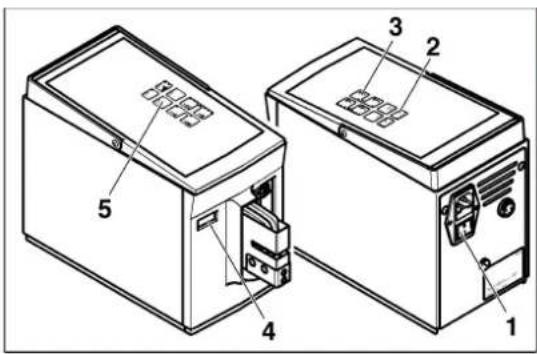

• Slå CF 500 til med netafbryderen (1) (tryk på I). LED'en „ready“ lyser (2).
• Tryk på tasten „driftsform 2“ (3).
• Aflæs styktælleren (4) ved behov og nulstil den med tasten „reset“ (5).

VIGTIGT: Vær opmærksom på, at tværsnittet er korrekt.

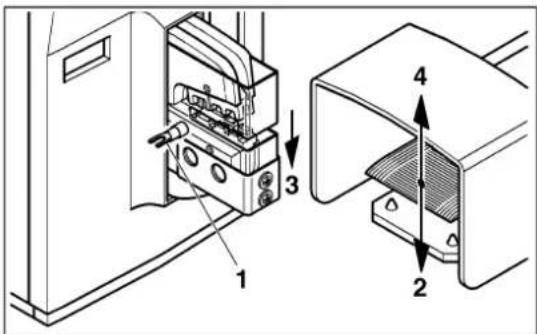

• Centrer krympekontakten (1) på den nederste pressekæbe.
• Tryk på fodafbryderen (2), indtil krympekontakten er klemt fast (3).
• Slip fodafbryderen (4).

Krympning af krympekontakt

• Læg ledningen (1) ind i krympekontakten.
- Tryk på fodafbryderen (2), indtil pressekæben er helt lukket (3).
- Pressekæben (4) åbner automatisk, slip fodafbryderen (5).
- Fjern krympekontakten med krympet ledning (6).

VIGTIGT: Når der forekommer en fejlagtig krympning, lyser LED'en „error“ (se side 17).

Ud-af-drifttagning

• Aflæs styktælleren (1) ved behov.
  • Slå CF 500 fra med netafbryderen (2) (tryk på 0).

5 Afhjælpning af fejl

Denne fejl har følgende årsager:

– Fodafbryder sluppet for hurtigt
- Forkert tværsnit valgt
– Forkert indstillet startpressekraft (1 ... 5)
- Pressekæber ikke rigtigt justeret

Fodafbryder sluppet for hurtigt

Hvis fodafbryderen slippes for hurtigt, åbner pressekæben med det samme indtil udgangsstilling.

• Tryk på tasten „enter“.
  LED'en „error“ slukkes.
  • Gentag krympningen.

Forkert tværsnit valgt

Når der ilægges en for stor krympekontakt eller andre uegnede genstande, bliver krympningen afbrudt pga. overbelastning, og pressekæben åbner øjeblikkeligt indtil udgangsstilling.

• Tryk på tasten „enter“.
  LED'en "error" slukkes.
• Gentag krympningen med det rigtige tværsnit.

Forkert indstillet startpressekraft (1 ... 5)

- Tryk på tasten „enter“. LED'en „error“ slukkes.

- Gentag krympningen, indtil pressekraften er optimalt indstillet.

Pressekæber ikke rigtigt justeret

Træk netstikket ud, inden du fjerner beskyttelsesafdækningen.

• Slå CF 500 fra med netafbryderen (1) (tryk på 0).
- Træk netstikket (2) ud.
- Skru skruen (3) af.
- Træk beskyttelsesafdækningen (4) af.
• Løsgør skruerne (5).
- Gennemfør trinene til ibrugtagning (se kapitel 3).

5.2 CF 500 kan ikke slås til

CF 500 kan ikke slås til. LED'en „ready“ lyser ikke. Denne fejl har følgende årsager:

• Ingen nettislutning
• Netsikring defekt

Ingen nettilslutning

• Kontrollér, om netstikket er tilsluttet på nettilslutningen til CF 500, og om sikkerhedsstikket er tilsluttet på netstikdåsen.
• Kontrollér, at strømforsyningen på netstikdåsen er i orden.

Netsikring defekt

Slå CF 500 fra med netafbryderen og træk netstikket ud!

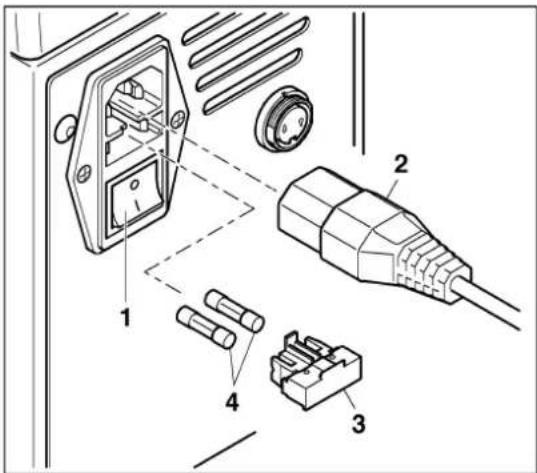

• Slå CF 500 fra med netafbryderen (1) (tryk på 0).
- Træk netstikket (2) ud.
- Træk sikringsholderen (3) ud.
- Kontrollér netsikringerne (4).
- Udskift defekte netsikringer (bestillingsnr. se bestillingsdata på side 19).
- Skub sikringsholderen ind

VIGTIGT: Sikringsholderen skal gå i indgreb.

Pressekæber og beskyttelsesafdækninger

CF 500/DIE AI 6Bestillingsnr.1212238	CF 500/COV AI 6Bestillingsnr. 1212254 Bestillingsnr. 1212239		CF 500/DIE AI 25Bestillingsnr. 1212239	CF 500/COV ^1 Bestillingsnr. 1212250
Til terminalrør (A... og AI...), 0,25 ... 6 mm ^2			Til terminalrør (A... og AI...), 10, 16 og 25 mm ^2
CF 500/DIE AI 50 CF 500/COV/COVBestillingsnr. 1212261			CF 500/DIE AI-TWIN 10Bestillingsnr. 1212262		CF 500/COV AI-TWINBestillingsnr. 1212266
Til terminalrør (A... og AI...), 35 og 50 mm ^2			Til TWIN-terminalrør (AI-TWIN), 2 x 4, 2 x 6 og 2 x 10 mm ^2
CF 500/DIE TC 4Bestillingsnr. 1212237		CF 500/COV/COV ^1 Bestillingsnr. 1212250	CF 500/DIE TC 10Bestillingsnr. 1212260		CF 500/COV/COV ^1 Bestillingsnr. 1212250
Til drejede kontakter (CK...), 0,14 ... 4 mm ^2			Til drejede kontakter (CK...), 6 ... 10 mm ^2
CF 500/DIE SC 1,5Bestillingsnr. 1212241		CF 500/COV SCBestillingsnr. 1212251	CF 500/DIE SC 6Bestillingsnr. 1212242		CF 500/COV SCBestillingsnr. 1212251
Til spadestikmuffer og spadestik (SCF..., SCM...), 0,1 ... 1,5 mm ^2			Til spadestikmuffer og spadestik (SCF..., SCM...), 0,5 ... 6 mm ^2
CF 500/DIE RCI 6CF 500/COV RCIBestillingsnr. 1212240 Bestillingsnr. 1212255 Bestillingsnr.			CF 500/DIE RCI 1,5CF 500/COV RCIBestillingsnr. 1212263 Bestillingsnr. 1212255
Til isolerede kabelsko (RCI, FCI,...), 0,5 ... 6 mm2			Til isolerede kabelsko (RCI, FCI,...), 0,14 ... 1,0 mm2
CF 500/DIE RCI 6-1CF 500/COV RCIBestillingsnr. 1212691 Bestillingsnr. 1212255 Bestillingsnr.			CF 500/DIE SR 6-2CF 500/COV RCIBestillingsnr. 1212692 Bestillingsnr. 1212255
Til isolerede kabelsko (C-RCI, C-FCI, ...) 0,5 ... 6 mm2,asymmetrisk krympeform, også velegnet til isoleredespadestikmuffer med metallisk kabelholder			Til solarkontakter 2,5 ... 6 mm2
CF 500/DIE RC 10CF 500/COV RC 10Bestillingsnr. 1212244 Bestillingsnr. 1212252 Bestillingsnr.			CF 500/DIE RC 16CF 500/COV/COV11212257 Bestillingsnr. 1212250
Til kabelsko i overensstemmelse med DIN 46234(RC, FC,...), 0,5 ... 10 mm2			Til kabelsko i overensstemmelse med DIN 46234,(RC, FC,...), 16 mm2
CF 500/DIE RCT 2,5CF 500/COV RCT 2,5Bestillingsnr. 1212243 Bestillingsnr. 1212253 Bestillingsnr.			CF 500/DIE RCT 10-1CF 500/COV RC 1012122452)Bestillingsnr. 1212252Ø;4 mm25/36 mm26,5/10 mm27/4,GYAZ]
Til rørkabelsko, 0,34 ... 2,5 mm2			Til rørkabelsko (standard), 4 ... 10 mm2
CF 500/DIE RCT 10-2CF 500/COV RC 10Bestillingsnr. 12122462)Bestillingsnr. 1212252 Bestillingsnr. 12122562)			CF 500/DIE RCT 10-3CF 500/COV/COV1Bestillingsnr. 1212250Ø a4 mm25/36 mm26/410 mm28/5
∅ a/4 mm25/36 mm25,5/3,10 mm26/4,5
Til rørkabelsko i overensstemmelse med DIN 46235,4 ...10 mm2			Til rørkabelsko (special), 4 ... 10 mm2

1) CF 500 - Beskyttelsesafdækning uden udsparing
2) ∅ a/i (diameter udvendig/indvendig, i millimeter), i forhold til kabelskoens tværsnit

Med henblik på præcis krympning kan der monteres en forskydelig locator, som anbringer kontakterne lige under krympestemplet.

Type	Bestill.nr.	Krympekontakter	Indsats	Beskyttelsesaf dækning
CF 500/LOC SCF6,3/6	1212247 Spadestikmuffer(SCF...) indtil 6,3 mm brede		CF 500/DIE SC 6 CF 500/COV SC

CF 500/LOC SCF4,8/2,5	1212248 Spadestikmuffer(SCF...) indtil 4,8 mm brede	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC
CF 500/LOC SCF2,8/1,5	1212249 Spadestikmuffer(SCF...) indtil2,8 mm brede og5 mmlange	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC

CF 500/LOC SCM6,3/2,5	1212264 Spadestik (SCM...),0,5 ... 2,5 mm^2	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC
CF 500/LOC SCM6,3/6	1212265 Spadestik (SCM...),1,5 ... 6 mm^2	CF 500/DIE SC 1,5CF 500/DIE SC 6	CF 500/COV SC

A 2 Tekniske data

Tekniske data
Nettilslutning
CF 500-230V	230 V/50 Hz
CF 500-120V	120 V/60 Hz
Effektoptagelse 160 VA
Maksimal pressekraft	10 kN
Pressetid	< 1 s
Styktæller	6-cifret LC-display, initialiserbart
Mål (B x H x D)	140 mm x 220 mm x 320 mm
Vægt basisapparat	10 kg
Vægt fodafbryder	1,2 kg

Handboek

Elektrocrimper CF 500

2016-10-18

Naam: UM NL CF 500

Revisie: 04

Artikelnr.: —

Slik kommer du i kontakt med oss

Internett

Aktuell informasjon om produkter fra Phoenix Contact samt våre generelle forretningsbetingelser finner du på Internett under: phoenixcontact.com.

Forsikre deg om at du alltid jobber med den mest aktuelle dokumentasjonen. Du kan laste den ned fra følgende adresse: phoenixcontact.net/products.

5.1 Lysdioden „error“ lyser.... 17
5.2 CF 500 kan ikke slås på 18

A Tillegg....19

Flere krympekontakter på forespørsel

Tillatte operatører

OBS: Ved drift og lagring må du unngå:

OBS: Søl ikke væsker på CF 500.

Utsett ikke CF 500 for sterke rystelser og støt.

Hvis du trykker på knappen „enter“, slukkes lysdioden og du kan fortsette med krympingen.

Knappen „Driftsmodus 1“ – Setter CF 500 til driftsmodus 1 (lysdioden lyser). I driftsmodus 1 utføres krympingen i ett trinn.

ADVARSEL: Fare for personskader! Trekk ut nettpluggen før du fjerner beskyttelses- hetten.

• Skru ut skruen (1).
• Trekk av beskyttelseshetten (2).

ADVARSEL: Fare for personskader! Trekk ut nettpluggen før du fjerner beskyttelses- hetten.

• Slå av CF 500 med strømbryteren (1) (trykk på 0).
• Trekk ut nettpluggen (2).
• Skru ut skruen (7).
• Trekk av beskyttelseshetten (3).
• Kontroller at krympeinnsatsene er sentrert, ev. etterjuster dem (4).
• Trekk til skruene (5).
• Sett på beskyttelseshetten (6) og trekk til skruen (7).

• Trykk på fotbryteren.
• Hvis lysdioden „error“ lyser, må du skyve justeringsstykket en stilling oppover.
• Trykk på knappen „enter“.
• Gjenta prosessen til lysdioden „error“ ikke lenger lyser.
• For å utligne eventuelle materialtoleranser, skyver du justeringsstykket enda en stilling oppover.

Krympeinnsatsen er ikke riktig justert

#Fare for personskader!

5.2 CF 500 kan ikke slås på

CF 500 kan ikke slås på. Lysdioden „ready“ lyser ikke. For denne feilen finnes det følgende årsaker:
