Afisolerings- og crimpautomat til isolerede terminalrør som bändvare

UM DA CF 3000-2,5, revision 03

2023-10-06

Denne manual gælder for:

Betegnelse fra serienummer Varenummer

CF 3000-2,5 193717 1205477

CF 3000-2,5 120 V 193717 1205516

Indholdsfortegnelse

1 Sikkerhedsoplysninger 5

1.1 Mærkning af adversler.... 5
1.2 Brugernes kvalifikation 5
1.3 Anvendelsesområde....6
1.4 Sikkerhedsforskrifter....6
1.5 Krav til opstillingsstedet....7
1.6 Bortskaffelse....7

2 Beskrivelse af CF 3000 8

2.1 Leveringsomfang....8
2.2 Oversigt over betjeningsdele....9

3 Indstilling og betjening af CF 3000 ....10

3.1 Indstilling af CF 3000....10
3.2 Afisolering og crimpning ....12
3.3 Indstillelige knife 13
3.4 Pleje 15

4 Afhjælpning af fejl 16

4.1 Vedligeholdelsesposition.... 16
4.2 Fejlmønstre....16
4.3 Fejlmønster 1....17
4.4 Fejlmønster 2....17
4.5 Fejlmønster 3....18
4.6 Fejlmønster 4....18
4.7 Fejlmønster 5....19
4.8 Fejlmønster 6....19
4.9 Fejlmønster 7....20

A Bilag....21

A 1 Tekniske data....21
A 2 Bestillingsdata....21
A 3 Bändterminalrør 22
A 4 Reservedele....22
A 5 EU-overensstemmelseserklæring ....24
A 6 UK-overensstemmelseserklæring 25

1 Sikkerhedsoplysninger

Læs denne manual grundigt igennem, og opbevar den til senere brug.

1.1 Mærkning af advarsler

Dette symbol kendetegner farer, der kan medføre personskade.

Der er tre signalord, som hver især betegner alvoren af de mulige kvæstelser.

FARE

Henviser til en fare med en høj grad af risiko. Hvis faren ikke undgås, medfører den døden eller alvorlige kvæstelser.

ADVARSEL

Henviser til en fare med en mellemhøj grad af risiko. Hvis faren ikke undgås, kan den medføre døden eller alvorlige kvæstelser.

FORSIGTIG

Henviser til en fare med en lav grad af risiko. Hvis faren ikke undgås, kan den medføre små eller moderate kvæstelser.

Dette symbol med signalordet VIGTIGT advarer mod handlinger, der kan medføre materiel skade eller en fejlfunktion.

Her finder du yderligere informationer eller informationskilder.

1.2 Brugernes kvalifikation

Denne manual henvender sig til personer, der er fortrolige med de gældende sikkerhedskoncepter for håndteringen af elektriske maskiner. Personerne skal især være i stand til at identificere farer.

CF 3000 må kun tages i brug, betjenes og vedligeholdes af personer, der har passende kvalifikationer, og som følger denne brugerhåndbog nøje.

Autoriserede brugere

Det er kun autoriserede og instruerede brugere, der må arbejde på CF 3000.

Driftsoperatøren skal stille brugerhåndbogen til rådighed for brugeren og sikre sig, at brugeren har læst og forstået den.

CF 3000 er udelukkende beregnet til afisolerings- og crimparbejde.

CF 3000 afisolerer fuldautomatisk fleksible ledere i klasserne 2, 5 og 6 iht. DIN VDE 0295. Derefter presser den isolerede terminalrør på lederne i båndvareudførelse.

Der kan bearbejdes terminalrør iht. DIN 46228-4 i et tværsnitsområde på 0,5 mm ^2 ... 2,5 mm ^2 og med en afisoleringslængde på 8 mm.

Med et ekstra ændringssæt kan der desuden bearbejdes terminalrør i et tværsnitsområde på mellem 0,25 mm ^2 og 0,34 mm ^2 og med en afisoleringslængde på 8 mm.

Anvend kun terminalrør og originale reservedele fra Phoenix Contact (bestillingsdata, se Side 21).

I indføringstragten på CF 3000 må der kun indføres PVC-isolerede ledere, som skal bearbejdes, og under ingen omstændigheder massive metaldele eller lignende.

Ombygninger på eget initiativ, som går ud over omstilling, og ændringer på CF 3000 er forbudt af sikkerhedsmæssige årsager. Anvend kun CF 3000 i en sikkerhedsteknisk perfekt tilstand.

1.4 Sikkerhedsforskrifter

Beskyttelsesafdækningen har en vigtig sikkerhedsfunktion. Beskyttelsesafdækningen må under ingen omstændigheder ændres, fjernes eller omgås ved ombygninger. Anvend kun CF 3000 med lukket beskyttelsesafdækning.

Træk netstikket ud før tværsnitsskift eller vedligeholdelsesarbejde. Træk netstikket ud før arbejde, hvor beskyttelsesafdækningen åbnes.

Sluk for CF 3000 i forbindelse med arbejdspauser og stilstand.

Når du trækker beskyttelsesafdækningen af, slukker CF 3000 automatisk af sikkerhedsmæssige årsager.

Kontrollér, at der ikke ligger nogen udefra kommende genstande inde i huset.

Huset må ikke skrues af.

1.5 Krav til opstillingsstedet

Opstillingsstedet skal være plant og vandret.

Undgå fugtige og støvede steder under drift og opbevaring. Undgå desuden steder, der er udsat for høj varme, direkte sollys eller lave temperaturer (driftsområde: 15 °C ... 35 °C).

Hvis der skiftes mellem et koldt og et varmt sted, kan der dannes kondensvand. Åbn beskyttelsesafdækningen, inden CF 3000 tages i brug, så kondensvandet kan fordampe.

Hæld ikke væske på CF 3000.

Udsæt ikke CF 3000 for kraftige rystelser eller stød.

1.6 Bortskaffelse

Den overstregede skraldespand på hjul angiver, at du skal indsamle og bortskaffe varen separat. Phoenix Contact eller vores servicepartnere tager varen retur og bortskaffer den gratis for dig. Information om de forskellige bortskaffelsesmuligheder kan findes på phoenixcontact.com.

2 Beskrivelse af CF 3000

2.1 Leveringsomfang

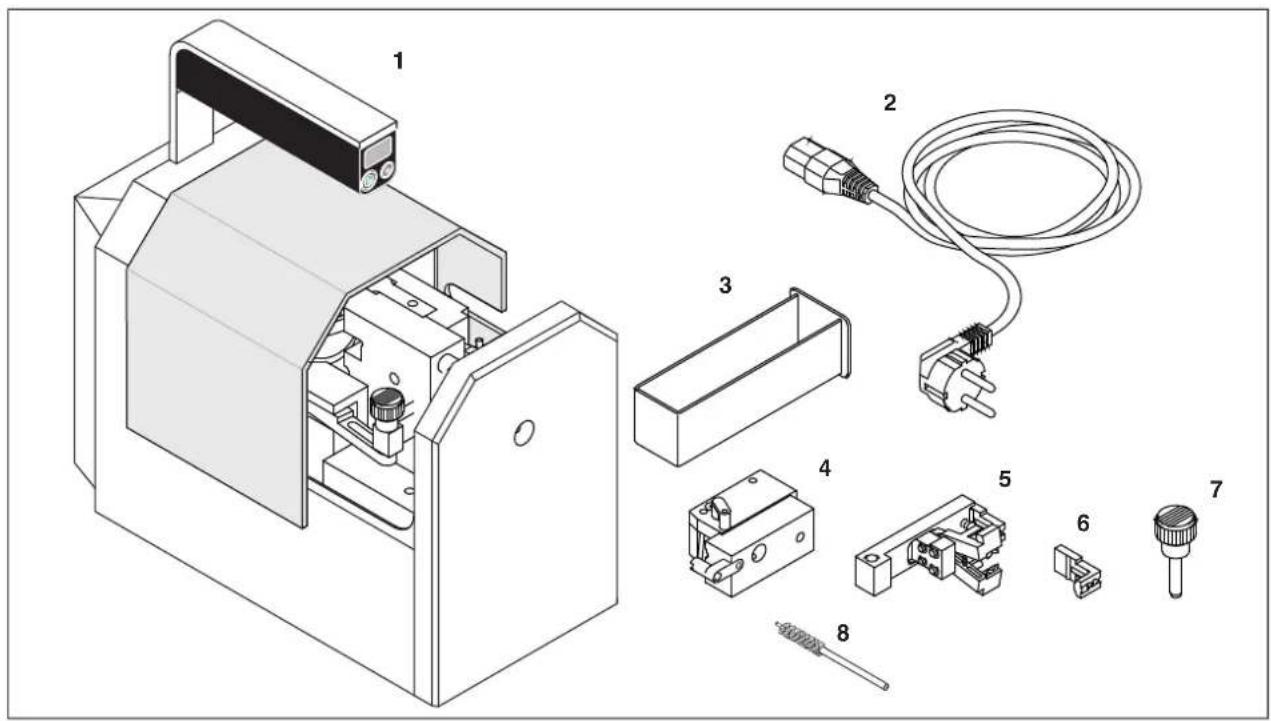

Fig.2-1 Leveringsomfang

2 Netkabel, forskellige udførelser til CF 3000-2,5 og CF 3000-2,5 120 V

3 Beholder til isoleringsrester

4 Terminalrørstilførsel til terminalrør på 0,5 mm ^2 ... 2,5 mm ^2 (5 stk.) samt en reserveter-
minalrørstilførsel og en kabelføring pr. tværsnit (intet billede)

5 Bearbejdningsindsats til 0,5 mm ^2 ... 2,5 mm ^2 (5 stk.)

6 Reserve-locator til hver bearbejdningsindsats (5 stk.)

7 Sikringsbolt ø 6 mm

8 Børste

Terminalrørstilførslen og bearbejdningsindsatsen har den samme farvekode som terminalrørene (iht. DIN-farveserien). De leveres i en kuffert. Kufferten indeholder desuden en lille børste (se Side 15).

Der kan bestilles et ændringssæt til 0,25 mm ^2 og 0,34 mm ^2 (bestillingsdata, se Side 21).

2.2 Oversigt over betjeningsdele

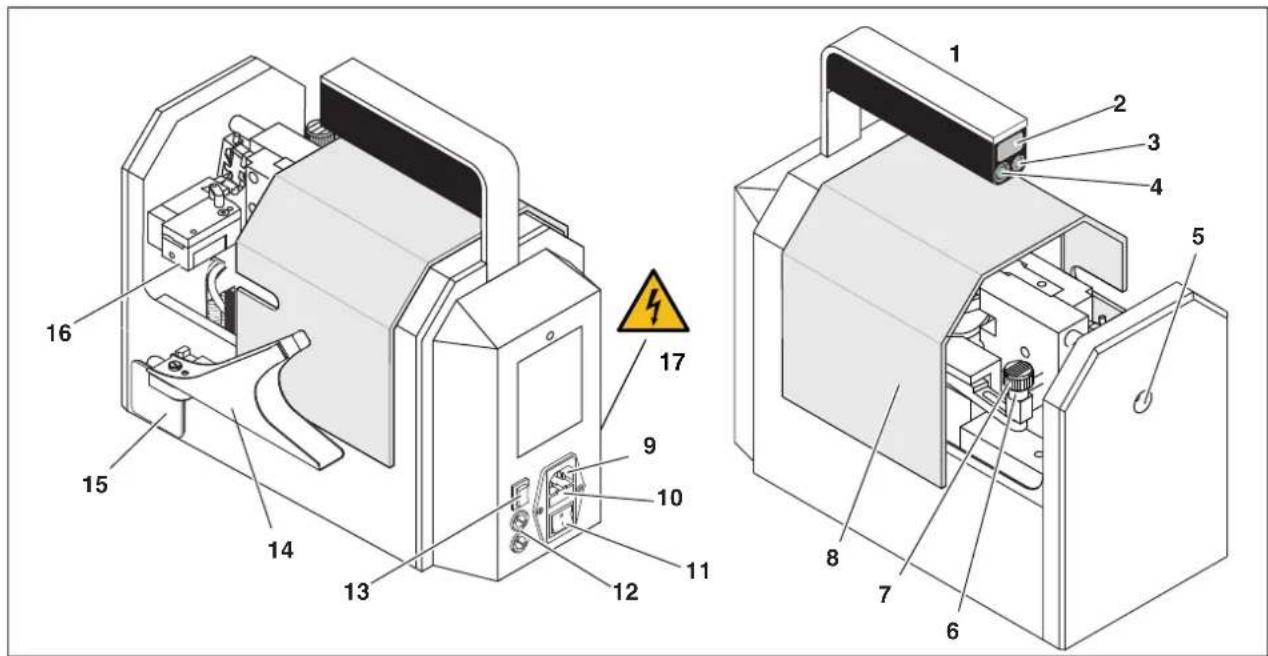

Fig.2-2 Betjeningsdele

1 Håndtag
2 Tæller viser antallet af bearbejdede terminalrør og nulstilles, når der slukkes
3 Nulstillingstasten nulstiller tælleren
4 Tilkoblingsindikator lyser ved tilkoblet strøm
5 Indføringstragt til indføring af lederen i CF 3000
6 Bearbejdningsindsats placerer terminalrøret i den rigtige position og afisolerer kablet
7 Sikringsbolt låser bearbejdningsindsatsen
8 Beskyttelsesafdækning, CF 3000 fungerer kun, när beskyttelsesafdækningen er helt lukket
9 Nettilslutning, enhedstilslutning til netkablet

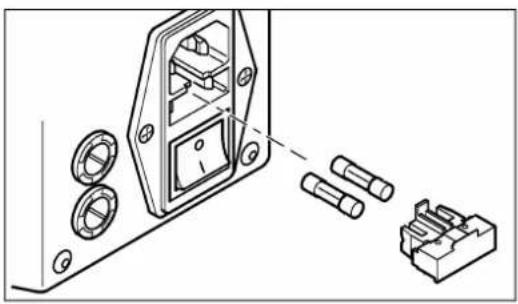

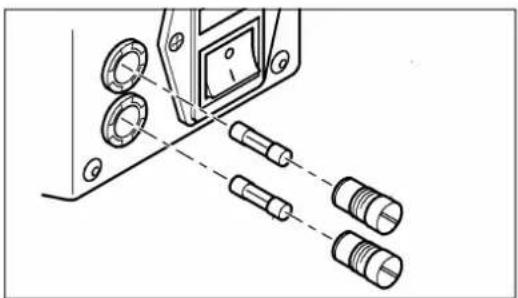

10 Netsikringer, finsikringer indbygget i nettilslutningen
11 Netafbryder tænder eller slukker for strømforsyningen til CF 3000
12 Transformatorsikring, enhedssikring på sekundærsiden
13 Reverse-tast, enheden kører til vedligeholdelsesposition (se Side 16)
14 Holder, holder til rørforsyningsenheden
15 Beholder opsamler isoleringsresterne
16 Terminalrørstilførsel placerer terminalrørsenderne i den rigtige position
17 Sikkerhedsmærke, adversel om farlig berøringsspænding efter afskruning af huset. Åbn aldrig huset. Sikkerhedsmærket må ikke fjernes, beskadiges eller overklæbes.

3 Indstilling og betjening af CF 3000

Vær opmærksom på „Krav til opstillingsstedet“ (se Side 7).

3.1 Indstilling af CF 3000

CF 3000 kan ombygges til tværsnittene 0,5 mm ^2 , 0,75 mm ^2 , 1,0 mm ^2 , 1,5 mm ^2 og 2,5 mm ^2 .

Bearbejdningsindsatsen, terminalrørstilførslen og båndterminalrørene til et tværsnit er markeret med farver (farveserie iht. DIN 46288-4)

A B

Åbning af beskyttelsesafdækningen

Sluk for CF 3000 med netafbryderen (A). Træk netstikket ud (B).

- Skub beskyttelsesafdækningen tilbage.

A B 20 cm

Åbning af bändterminalrørenes emballage

• Riv lasken af på kanten (A).

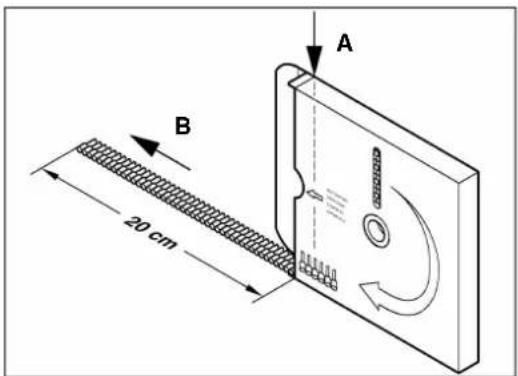

- Træk båndet ca. 20 cm ud (B).

Klargøring af terminalrørstilførslen

VIGTIGT: Indfør terminalrørene nøjagtigt som foreskrevet, da der ellers er risiko for fejlcrimpninger. Vær opmærksom på terminalrørstilførslens farvekode.

- Vælg en terminalrørstilførsel med det passende tværsnit.

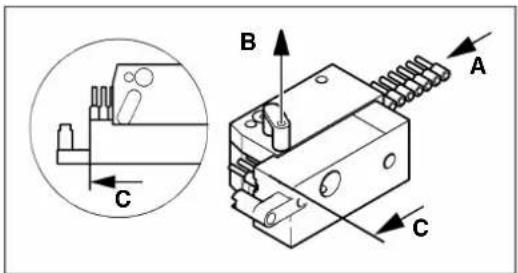

- Før terminalrørene ind i føringen fra siden, indtil anslag (A).

- Træk stiften opad (B).

- Skub terminalrørene videre indtil markeringen (C).

- Kontrollér, at stiften er gået helt i indgreb.

Montering af terminalrørstilførslen

VIGTIGT: Bearbejdningsindsatsen må ikke monteres endnu.

- Skub beskyttelsesafdækningen tilbage.

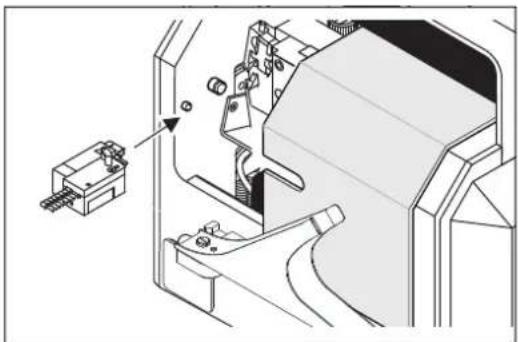

- Før terminalrørstilførslen ind i CF 3000 fra siden. Sæt terminalrørstilførslen på modtagerboltene i frontpladen.

- Terminalrørstilførslen skal sidde direkte på husets væg. Kontrollér, at terminalrørstilførslen er gået helt i indgreb.

- Vip holderen til forsyningsenheden således, at den befinder sig i en ret vinkel i forhold til CF 3000.

- Sæt forsyningsenheden med terminalrørene i holderen.

VIGTIGT: Kontrollér, at terminalrørsbändet kan køre uhindret.

Montering af bearbejdningsindsatsen

VIGTIGT: Vær opmærksom på bearbejdningsindsatsens farvekode.

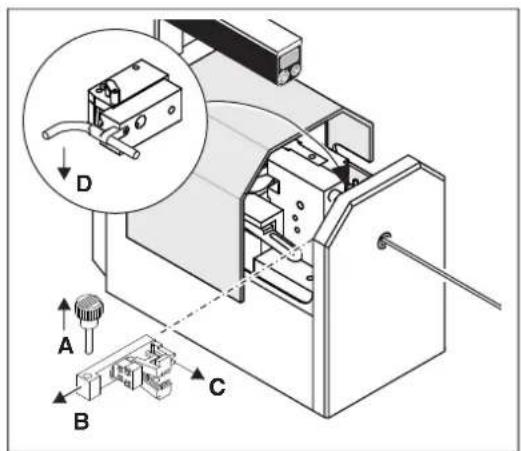

- Skub bearbejdningsindsatsen ind i den pågældende føring fra siden (A).

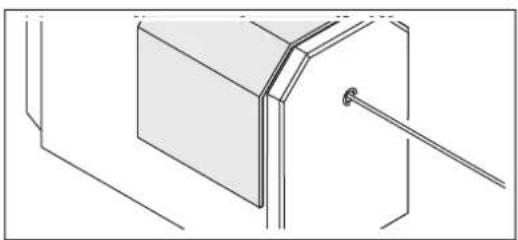

- Før sikringsbolten ind i hullet i bearbejdningsindsatsen indtil anslag (B).

- Luk beskyttelsesafdækningen.

Tilslutning af strømforsyningen

- Tilslut netkablet. Tænd for CF 3000.

⇒ CF 3000 er nu driftsklar.

Udretning af lederen

- Inden bearbejdningen skal lederen rettes ud, så den er næsten lige.

a) Bøjning ok, maksimalt 2 til 3 mm ved en længde på 6 mm b) For stor bøjning

Tilskæring af lederne

- Skær lederne rent og lige af, f.eks. med kabelsaksen CUTFOX 12 (varenummer 1212128) fra Phoenix Contact.

a) Korrekt snit
b) Snitflade klemt
c) Snitflade skrå
d) Lederne er længere end isoleringen
e) Lederne er kortere end isoleringen

• Luk beskyttelsesafdækningen (A).
• Aflæs tælleren (B), og nulstil den.
  • Tænd for CF 3000 med netafbryderen.
• Skub lederen (C) lige ind i indføringstragten indtil anslag. Afisoleringen og crimpningen starter automatisk.
• Træk lederen lige ud, efter CF 3000 er standset.

I forbindelse med driftsforstyrrelser eller uhensigtsmæssig afisolering, se Side 16.

Ud-af-drifttagning

• Aflæs tælleren (A).
• Sluk for CF 3000 med netafbryderen (B).

3.3 Indstillelige knive

Hvis lederisoleringen ikke fjernes fuldstændigt, så kontrollér først tværsnitsangivelserne og afisoleringsknivene (se Side 18)

Anvend indstillelige afisoleringsknive, hvis fejlmønsteret fortsætter på trods af afhjælpningen, der er beskrevet ovenfor.

Bestillingsdataene for de indstillelige afisoleringsknive findes i bilaget (se Side 22).

– Bearbejdningsindsats med indstillelig kniv: CF 3000 BBE-AME...

- Indstillelig afisoleringskniv: CF 3000 AB...

A B

Åbning af beskyttelsesafdækningen

Sluk for CF 3000 med netafbryderen (A). Træk netstikket ud (B).

- Skub beskyttelsesafdækningen tilbage.

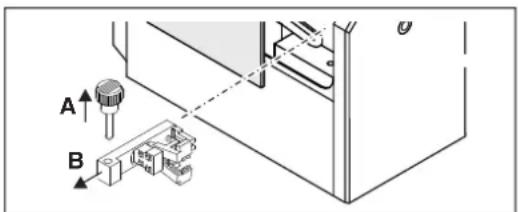

Afmontering af bearbejdningsindsatsen

• Fjern sikringsbolten (A).
- Træk bearbejdningsindsatsen ud fra siden (B).

Indstilling af snitdybden

• Indstil snitdybden. Juster kun snitdybden i små trin.
  – Med uret (+): Snittet bliver dybere
• Mod uret (-): Mindre snitdybde

De indstillelige afisoleringsknive har en standardposition, der svarer til snitdybden for de ikke-indstillelige knive.

– X: Udgangsposition for 0,5 til 2,5 mm ^2 , afisoleringskniv CF 3000 AB 0,5 til CF 3000 AB 2,5
- Y: Udgangsposition for 0,25 mm ^2 , afisoleringskniv CF 3000 AB 0,25

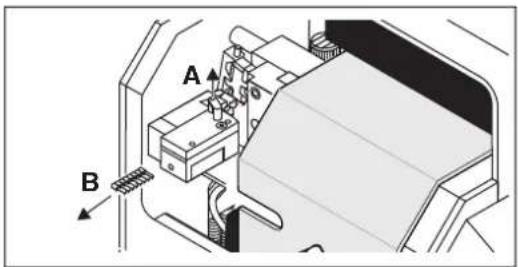

Montering af indstillelig bearbejdningsindsats

• Skub bearbejdningsindsatsen ind i den pågældende føring fra siden (A).
• Før sikringsbolten ind i hullet i bearbejdningsindsatsen indtil anslag (B).

A B

Cε B A

Fjernelse af terminalrørene

• Træk stiften opad (A).
• Skub terminalrørene ud (B).

Tilslutning af strømforsyningen

• Luk beskyttelsesafdækningen.

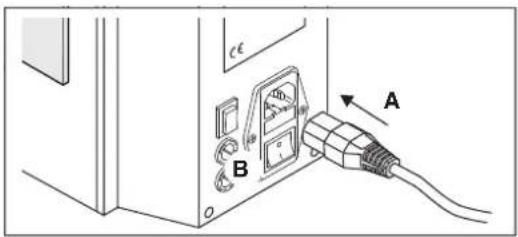

• Tilslut netkablet (A).
  • Tænd for CF 3000 (B).

Afisolering af lederen

• Klargør lederen (se Side 12)
• Skub lederen lige ind i indføringstragten indtil anslag.
• Træk forsigtigt i lederen efter start af afisoleringen, indtil lederen frigøres.

Kontrol af afisoleringsresultatet

• Kontrollér afisoleringsresultatet. Juster om nødvendigt snitdybden igen.
  Knivene skal skære gennem isoleringen med et rent snit, men holde en lille sikkerhedsafstand til lederen. Knivene må ikke skære ind i kobberlederen.
  Snittet skal stoppe 0,1 til 0,2 mm fra kobberlederen.

- Indstil CF 3000 igen (se Side 10).

Knivene skærer for dybt ind i lederen. Det kan beskadige knivene.

Knivene skærer for lidt ind i isoleringen.

3.4 Pleje

3.4.1 Daglig rengøring

Åbning af beskyttelsesafdækningen

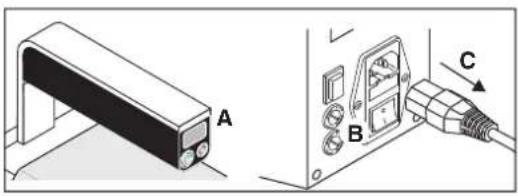

- Aflæs om nødvendigt tælleren (A).

Sluk for CF 3000 med netafbryderen (B). Træk netstikket ud (C).

- Skub beskyttelsesafdækningen tilbage.

Daglig rengøring af CF 3000

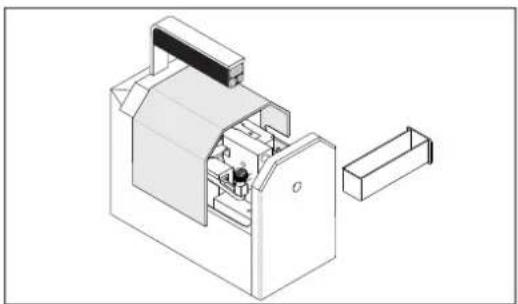

• Tøm dagligt beholderen til isoleringsrester.
• Kontrollér, om der ligger isoleringsrester indvendigt i CF 3000, og fjern dem.
• Sæt beholderen i.
• Luk beskyttelsesafdækningen.

3.4.2 Rengøring af indføringstragten

Rengøring af indføringstragten

VIGTIGT: Sluk for CF 3000, inden børsten føres ind.

- Hvis indføringstragten er snavset, så rengør den med en børste (inkluderet i leveringsomfanget).

4 Afhjælpning af fejl

4.1 Vedligeholdelsesposition

I vedligeholdelsespositionen er det muligt at fjerne de udskiftelige dele i tilfælde af fejlcrimpninger eller fastklemt leder.

Hvis ikke det er muligt at afslutte crimpningen, kører styringen automatisk til vedligeholdelsesposition. Hvis CF 3000 gennemfører crimpcyklussen helt til slutposition, selvom der er fejl i crimpningen, skal du køre CF 3000 til vedligeholdelsesposition. Tryk på Reverse-tasten for at gøre dette.

4.2 Fejlmønstre

Tabel 4-1 Fejlmønstre

Fejl/defekt Afhjælpning Fejlmønster-		nummer	Se
Det er ikke muligt at indføre lederen	Tryk på Reverse-tasten	Fejlmønster 1	Side 17
Crimpningen afsluttes ikke Fjern lederen Fejlmønster 2	Side 17
Lederen sidder i klemme i CF 3000	Fjern lederen	Fejlmønster 2	Side 17

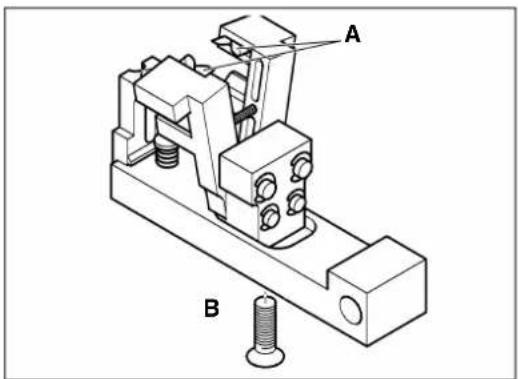

Lederisoleringen fjernes ikke fuldstændigt Kontrollér tværnsitsangivelserneKontrollér afisoleringskniven		Fejlmønster 3	Side 18

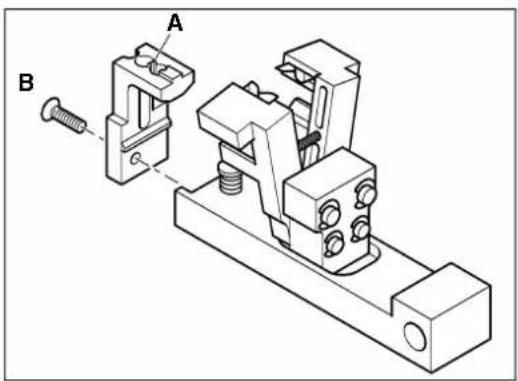

Terminalrøret adskilles ikke fra båndet Kontrollér skillekniven på locatoren		Fejlmønster 4	Side 18
CF 3000 fungerer ikke, når der tændes for netafbryderen	Kontrollér nettislutningen/sikringerne	Fejlmønster 5	Side 19
CF 3000 arbejder for langsomt	Kontrollér transformatorsikringen	Fejlmønster 6	Side 19
Defekte centreringsgafler	Udskiftning af centreringsgaflerne	Fejlmønster 7	Side 20

4.3 Fejlmønster 1

Det er ikke muligt at indføre lederen

Der kan ikke indføres nogen leder, når CF 3000 er i vedligeholdelsesposition.

- Tryk på Reverse-tasten for at komme til startposition.

4.4 Fejlmønster 2

Crimpningen afsluttes ikke, eller lederen sidder i klemme i CF 3000

- Hvis lederen sidder i klemme i CF 3000, så tryk på Reverse-tasten. CF 3000 kører til vedligeholdelsesposition.

A B

Åbning af beskyttelsesafdækningen

Sluk for CF 3000 med netafbryderen (A). Træk netstikket ud (B).

- Skub beskyttelsesafdækningen tilbage.

Afmontering af bearbejdningsindsatsen og fjernelse af lede- ren

• Fjern sikringsbolten (A). Træk bearbejdningsindsatsen ud fra siden (B).
  • Fjern terminalrøret (C).
• Bøj lederen ud til siden (D).
• Træk stiften opad. Træk terminalrørene ud.
• Luk beskyttelsesafdækningen.
• Tilslut netstikket. Tænd for CF 3000 med netafbryderen.
• Tryk på Reverse-tasten for at komme til startposition.
• Træk lederen ud.

Indstil CF 3000 igen (se Side 10).

4.5 Fejlmønster 3

Lederisoleringen fjernes ikke fuldstændigt

Kontrol af tværsnitsangivelserne

- Kontrollér tværsnitsangivelserne, hvis afisoleringen på lederen ikke fjernes fuldstændigt.

Ledertværsnittet skal stemme overens med tværsnitsangivelserne for bearbejdningsindsatsen og terminalrørstilførslen.

- Tilpas indsatserne efter det valgte ledertværsnit (se Side 10).

A B

Udskiftning af afisoleringsknive

• Kontrollér, om afisoleringsknivene (A) er beskadigede.
• Hvis afisoleringsknivene på bearbejdningsindsatsen er slidte eller beskadigede, skal de udskiftes (bestillingsdata, se Side 21).
• Løsn den indvendige sekskantskrue (B). Udskift afisoleringsknivene. Spænd skruen igen.

Anvend indstillelige knive, hvis fejlmønsteret fortsætter på trods af afhjælpningen, der er beskrevet ovenfor (se Side 13).

4.6 Fejlmønster 4

Udskiftning af locatoren

Hvis skillekniven (A) er beskadiget eller brækket, adskilles terminalrøret ikke fra båndet.

• Afmonter bearbejdningsindsatsen (se Side 10).
• Kontrollér skillekniven (A). Afmonter locatoren, hvis skillekniven er defekt.
  • Løsgør krydskærvskruen (B).
  • Fjern locatoren.
• Monter en ny locator til det pågældende tværsnit (bestillingsdata, se Side 21).
• Spænd krydskærvskruen.

4.7 Fejlmønster 5

CF 3000 fungerer ikke, när der tændes for netafbryderen

- Kontrollér, at tilslutningerne mellem CF 3000 og stikdåsen sidder korrekt.

A B

Udtrækning af netstikket

Sluk for CF 3000 med netafbryderen (A). Træk netstikket ud (B).

Kontrol af netsikringerne

- Træk sikringsholderen ud.

- Udskift defekte netsikringer (bestillingsdata, se Side 21): CF 3000-2,5: 2 x 0,63 A/T/250 V CF 3000-2,5 120V: 2 x 1,25 A/T/120 V

- Skub sikringsholderen ind.

VIGTIGT: Sikringsholderen skal gå i indgreb.

4.8 Fejlmønster 6

CF 3000 arbejder for langsomt

A B

Udtrækning af netstikket

Sluk for CF 3000 med netafbryderen (A). Træk netstikket ud (B).

Kontrol af transformatorsikringen

- Skru sikringsholderen ud med en passende skruetrækker.

- Udskift defekte finsikringer (4,0 A/T/250 V, bestillingsdata se Side 21).

- Skru sikringsholderne i igen.

4.9 Fejlmønster 7

Centreringsgaffel foroven eller forneden defekt

A B

Udtrækning af netstikket

Sluk for CF 3000 med netafbryderen (A). Træk netstikket ud (B).

A B

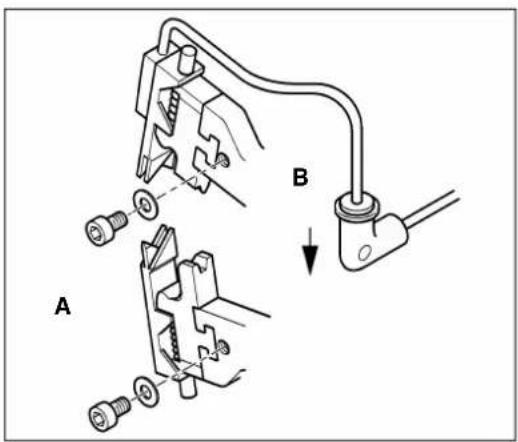

Udskiftning af centreringsgaflerne

• Afmonter bearbejdningsindsatsen og terminalrørstilførslen (se Side 13).
• Løsn de pågældende indvendige sekskantskruer (A) for at afmontere de to centreringsgafler.
• Tag centreringsgaflen forneden ud. Det gøres ved at trykke den øverste pressekæbe et par millimeter nedad.
• Tryk slangeklemmen (B) ned. Træk slangen ud. Fjern centre-ringsgaflen foroven.
• Udskift defekte centreringsgafler med nye (bestillingsdata, se Side 21).

VIGTIGT:

Kunststofdelene skal være rene og uden fedt.

A Bilag

A 1 Tekniske data

Tekniske data
Nettilslutning
CF 3000-2,5	230 V/50 Hz
CF 3000-2,5 120 V	120 V/60 Hz
Effektforbrug 80 VA
Arbejdsgangens varighed 1,2 sek.
Arbejdsområde	0,5 mm^2 2,5 mm^2 Med ændringssæt (CF 3000-TOOLKIT 0,25) 0,25 mm^2 og 0,34 mm^2
Terminalrør Båndvareudførelse iht. DIN 46228-4
Min. lederlængde 49 mm
Aifoleringslængde 8 mm
Presseform Trapezformet iht. DIN VDE 0660-100
Driftstemperatur	+15 ^ +35 ^
Støjværdier 70 dB (A)
Mål (bredde x højde x længde)	320 mm x 300 mm x 165 mm
Vægt	12 kg

A 2 Bestillingsdata

A 2.1 Afisolerings- og crimpautomat

Beskrivelse	Type	Varenummer
Afisolerings- og crimpautomat, 230 V-udførelse til isole-rede terminalrør som båndvare iht. DIN 46228-4, til tværsnits-område på 0,5 mm^2 ... 2,5 mm^2	CF 3000-2,5	1205477
Afisolerings- og crimpautomat, 120 V-udførelse til isole-rede terminalrør som båndvare iht. DIN 46228-4, til tværsnits-område på 0,5 mm^2 ... 2,5 mm^2	CF 3000-2,5 120 V	1205516
Ombygningssæt til CF 3000, 0,25 mm^2 og 0,34 mm^2 , kom-plet	CF 3000-TOOLKIT 0,25	1212376

A 3 Båndterminalrør

Beskrivelse Betegnelse Varenummer Stk./			rulle
Båndterminalrør med kunststofkrave
0,25 mm ^2 , blå AI 0,25-8 BU-B 3240250 1000
0,25 mm ^2 , gul AI 0,25-8 YE-B 3240251 1000
0,34 mm ^2 , turkis AI 0,34-8 TQ-B 3240249 1000
0,5 mm ^2 , hvid AI 0,5-8 WH-B	1	3201369 1000
0,5 mm ^2 , orange AI 0,5-8 OG-B 3201563 1000
0,75 mm ^2 , grå AI 0,75-8 GY-B	1	3201372 1000
0,75 mm ^2 , blå	AI 0,75-8 BU-B 3201547 1000
0,75 mm ^2 , hvid	AI 0,75-8 WH-B	3201576 1000
1 mm ^2 , rød	AI 1-8 RD-B ^1	3201385 1000
1 mm ^2 , gul	AI 1-8 YE-B	3201589 1000
1,5 mm ^2 , sort AI 1,5-8 BK-B	1	3201398 1000
1,5 mm ^2 , rød	AI 1,5-8 RD-B	3201592 1000
2,5 mm ^2 , blå	AI 2,5-8 BU-B ^1	3201408 500
2,5 mm ^2 , grå	AI 2,5-8 GY-B	3201550	500

1 Farveserie iht. DIN 46228-4

A 4 Reservedele

Del		Tværsnit	Betegnelse	Varenummer
Bearbejdningsind-sats		0,5 mm^2	CF 3000 BBE 0,5	1205752
		0,75 mm^2	CF 3000 BBE 0,75	1205765
		1,0 mm^2	CF 3000 BBE 1,0	1205778
		1,5 mm^2	CF 3000 BBE 1,5	1205781
		2,5 mm^2	CF 3000 BBE 2,5	1205794
Bearbejdningsind-sats med indstille-lig kniv		0,25 mm^2	CF 3000 BBE-AME 0,25	1207514
		0,5 mm^2	CF 3000 BBE-AME 0,5	1207488
		0,75 mm^2	CF 3000 BBE-AME 0,75	1207475
		1,0 mm^2	CF 3000 BBE-AME 1,0	1207491
		1,5 mm^2	CF 3000 BBE-AME 1,5	1207501
		2,5 mm^2	CF 3000 BBE-AME 2,5	1207527
LocatorEn del af bearbejdningsind-sats CF 3000 BBE...		0,25 mm^2	CF 3000 LOC 0,25	1212377
		0,5 mm^2	CF 3000 LOC 0,5	1205639
		0,75 mm^2	CF 3000 LOC 0,75	1205642
		1,0 mm^2	CF 3000 LOC 1,0	1205655
		1,5 mm^2	CF 3000 LOC 1,5	1205668
		2,5 mm^2	CF 3000 LOC 2,5	1205671
AfisoleringsknivEn del af bearbejdnings- indsats CF 3000 BBE...		0,5 mm^2	CF 3000 AM 0,5	1205587
		0,75 mm^2	CF 3000 AM 0,75	1205590
		1,0 mm^2	CF 3000 AM 1,0	1205600
		1,5 mm^2	CF 3000 AM 1,5	1205613
		2,5 mm^2	CF 3000 AM 2,5	1205626
Indstillelig afisole-ringsknivEn del af bearbejdnings- indsats CF 3000 BBE-AME...		0,25 mm^2	CF 3000 AB 0,25	1207886
		0,5 mm^2	CF 3000 AB 0,5	1207899
		0,75 mm^2	CF 3000 AB 0,75	1207909
		1,0 mm^2	CF 3000 AB 1,0	1207912
		1,5 mm^2	CF 3000 AB 1,5	1207925
		2,5 mm^2	CF 3000 AB 2,5	1212380
Terminalrørstilførsel 0,2			CF 3000 HZG 0,25	1212378
		0,5 mm^2	CF 3000 HZG 0,5	1205684
		0,75 mm^2	CF 3000 HZG 0,75	1205697
		1,0 mm^2	CF 3000 HZG 1,0	1205707
		1,5 mm^2	CF 3000 HZG 1,5	1205710
		2,5 mm^2	CF 3000 HZG 2,5	1205723
KabelføringEn del af terminalrørstilførsel CF 3000 HZG...		0,25 mm^2	CF 3000 CG 0,25	1212379
		0,5 mm^2	CF 3000 CG 0,5	1207721
		0,75 mm^2	CF 3000 CG 0,75	1207734
		1,0 mm^2	CF 3000 CG 1,0	1207747
		1,5 mm^2	CF 3000 CG 1,5	1207750
		2,5 mm^2	CF 3000 CG 2,5	1207763
Sikringsbolt - CF 3000 SBO 1205804
Centreringsgaffel foroven 0,5 mm^2		... 2,5 mm^2	CF 3000 ZENTRIERGABEL	3202740
		0,25 mm^2 ... 0,75 mm^2	OBEN	1212391
			CF 3000 CFT 0,25
Centreringsgaffel forneden 0,5 mm^2 [IMAGE]		... 2,5 mm^2	CF 3000 ZENTRIERGABEL	3202753
		0,25 mm^2 ... 0,75 mm^2	UNTEN	1212392
			CF 3000 CFB 0,25
Crimpstempel 0,5 mm^2		... 2,5 mm^2	CF 3000 CRIMPSTEMPEL	3202782
		0,25 mm^2 ... 0,75 mm^2	CF 3000 CDM 0,25	1212390
Pressekæbe 0,5 mm^2		... 2,5 mm^2	CF 3000 CRIMPGESENK	3202779
		0,25 mm^2 ... 0,75 mm^2	CF 3000 CDF 0,25	1212389
Netsikringtil CF 3000-2,5
		0,63 A/T/250 V	CF 3000 SI 0,63A/T/250V	1205736
til CF 3000-2,5 120V		1,25 A/T/120 V	CF 3000 SI 1,25A/T/120V	1208940
Transformatorsikring Sekundær transformatorsik-ring med finsikringer		4,0 A/T/250 V	CF 3000 SI 4,0A/T/250V	1205749

Produktbetegnelse: CF 3000-2,5

Ansvaret for udstedelsen af denne konformitetserklæring påhviler udelukkende producenten. De produkter, der er omfattet af denne erklæring, er i overensstemmelse med de relevante krav i følgende harmoniseringslovgivning:

2006/42/EG

Maskindirektiv

Begrænsning af anvendelsen af visse farlige stoffer

Følgende relevante normer blev benyttet til overensstemmelsesvurderingen:

EN 60204-1:2018 EN 61000-3-3:2013 + A1:2019

EN IEC 55014-1:2021 EN IEC 55014-2:2021

EN IEC 61000-3-2:2019 EN IEC 63000:2018

EN ISO 12100:2010 EN ISO 13854:2019

EN ISO 13857:2019

Overhold venligst følgende anvisninger

Generelle brugerbetingelser for teknisk dokumentation

Phoenix Contact forbeholder sig til enhver tid ret til uden varsel at ændre, korrigere og/eller forbedre den tekniske dokumentation og de i den tekniske dokumentation beskrevne produkter. Dette gælder ligeledes ændringer, der er til gavn for det tekniske fremskridt.

Modtagelse af teknisk dokumentation (især af brugerdokumentation) er ingen begrundelse for yderligere informationspligt fra Phoenix Contact om eventuelle ændringer på produkter og/eller teknisk dokumentation. Man er selv ansvarlig for at kontrollere produkternes egnethed og anvendelsesformål i den konkrete applikation, især med henblik på at de gældende standarder og love følges. Samtlige oplysninger i den tekniske dokumentation gives uden enhver form for udtrykkelig, underforstået eller stiltiende garanti.

I øvrigt gælder udelukkende bestemmelserne i de aktuelle generelle forretningsbetingelser for Phoenix Contact, især i forbindelse med evt. garantihaeftelse.

Denne manual inklusive samtlige af de deri indeholdte afbildninger er ophavsretligt beskyttet. Enhver ændring i indholdet eller offentliggørelse af uddrag er forbudt.

Phoenix Contact forbeholder sig ret til at anmelde egne ejendomsrettigheder over de her anvendte produktkendetegn for Phoenix Contact-produkter. Anmeldelse af ejendomsrettigheder over disse af tredjepart er forbudt.

Andre produktkendetegn kan være beskyttet ved lov, også hvis de ikke er mærket således.

Sådan kan du komme i kontakt med os

Internet

Aktuelle informationer om produkter fra Phoenix Contact og om vores generelle forretnings-betingelser finder du på internettet under: phoenixcontact.com

Sørg for, at du altid arbejder med den aktuelle dokumentation. Den kan downloads på følgende adresse: phoenixcontact.net/products.

Filialer i de enkelte lande

Ret venligst henvendelse til filialen i dit eget land i forbindelse med problemer, som du ikke kan løse ved hjælp af denne manual. Adressen kan du finde på phoenixcontact.com.

Udgiver Phoenix Contact GmbH & Co. KG

Hvis du har idéer og forslag til forbedringer med hensyn til indholdet og udformningen af denne manual, modtager vi med glæde dine forslag på: [e-mail]

Originele bedieningshandleiding

CF 3000 avisolerer helautomatisk flertrådede ledere i klasse 2, 5 og 6 iht. DIN VDE 0295. Deretter presser den isolerte endehylser på lederne i bändmaterialeutførelse.

Du må ikke skru opp huset.

Søl ikke væsker på CF 3000.

3 Konfigurere og betjene CF 3000

Vær oppmerksom på „Krav til installasjonsstedet“ (se Side 7).

3.1 Stille inn CF 3000

Du kan omstille CF 3000 til tverrsnittene 0,5 mm ^2 , 0,75 mm ^2 , 1,0 mm ^2 , 1,5 mm ^2 og 2,5 mm ^2 .

! OBS: Bearbeidingsinnsatsen må på dette tidspunktet ennå ikke være montert.

• Lukk beskyttelseshetten.

Tilkoble strømforsyning

- Koble til strømkabelen. Slå på CF 3000.

- Avles om nødvendig telleren (A).

ADVARSEL: Fare for personskader

Slå CF 3000 av med strømbryteren (B). Trekk ut nettpluggen (C).

Vedlikeholdsposisjonen er der for at du skal kunne ta ut de utskiftbare delene ved en eventuell feilkrymping, eller ved fastklemte ledere.

Du kan ikke føre inn en leder når CF 3000 i vedlikeholdsposisjonen.

• Lukk beskyttelseshetten.

- Koble til nettpluggen. Slå på CF 3000 med strømbryter.

Endehylsen skilles ikke fra bändet

CF 3000 fungerer ikke när strømbryteren slås på

Kunststoffdelene må være rene og fri for fett.

A Vedlegg

Produktbetegnelse: CF 3000-2,5

Artikkelnr.: 1205477

Slik kommer du i kontakt med oss

Internett

Aktuell informasjon om produkter fra Phoenix Contact samt våre generelle forretningsbetingelser finner du på Internett under: phoenixcontact.com

Forsikre deg om at du alltid jobber med den mest aktuelle dokumentasjonen. Du kan laste den ned fra følgende adresse: phoenixcontact.net/products.

Ta bort trådändhylsor

A 3 Band-trådändhylsor

Beskrivning Benämning Artikelnr St./			rulle
Band-trådändhylsor med plasthylsa
0,25 mm ^2 , blå Al 0,25-8 BU-B 3240250 1000
0,25 mm ^2 , gul Al 0,25-8 YE-B 3240251 1000
0,34 mm ^2 , turkos Al 0,34-8 TQ-B 3240249 1000
0,5 mm ^2 , vit Al 0,5-8 WH-B	1	3201369 1000
0,5 mm ^2 , orange Al 0,5-8 OG-B 3201563 1000
0,75 mm ^2 , grå Al 0,75-8 GY-B	1	3201372 1000
0,75 mm ^2 , blå Al 0,75-8 BU-B 3201547 1000
0,75 mm ^2 , vit Al 0,75-8 WH-B	3201576 1000
1 mm ^2 , röd	Al 1-8 RD-B ^1	3201385 1000
1 mm ^2 , gul	Al 1-8 YE-B	3201589 1000
1,5 mm ^2 , svart	Al 1,5-8 BK-B ^1	3201398 1000
1,5 mm ^2 , röd	Al 1,5-8 RD-B	3201592 1000
2,5 mm ^2 , blå	Al 2,5-8 BU-B ^1	3201408 500
2,5 mm ^2 , grå	Al 2,5-8 GY-B	3201550	500
